YAMAHA FZ1-N 2012 Instructieboekje (in Dutch)

VEILIGHEIDSINFORMATIE
1-4
1

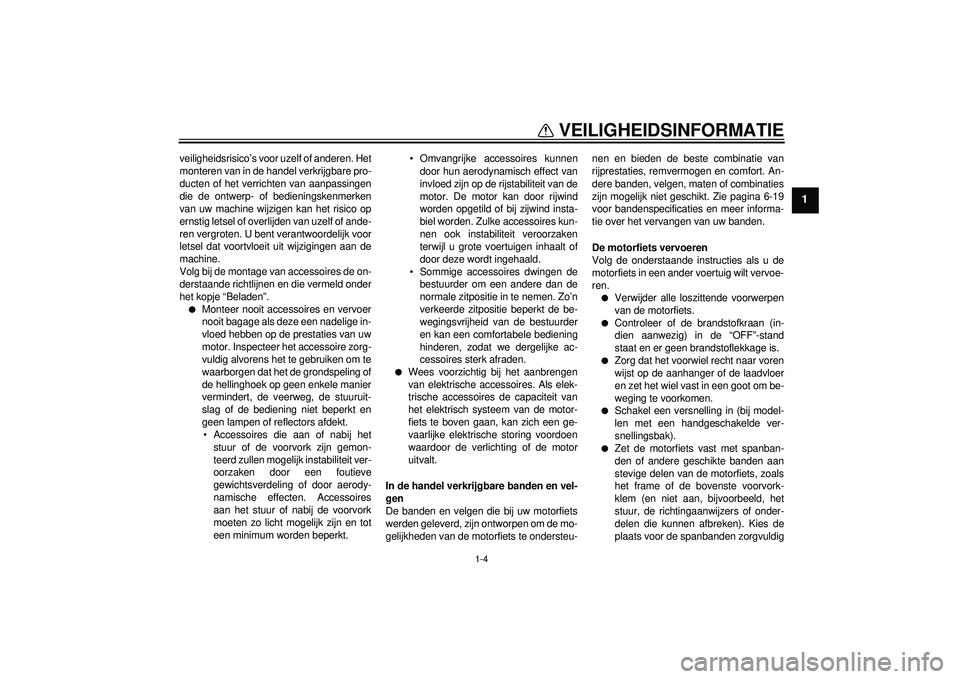

veiligheidsrisico’s voor uzelf of anderen. Het
monteren van in de handel verkrijgbare pro-
ducten of het verrichten van aanpassingen
die de ontwerp- of bedieningskenmerken
van uw machine wijzigen kan het risico op
ernstig letsel of overlijden van uzelf of ande-
ren vergroten. U bent verantwoordelijk voor
letsel dat voortvloeit uit wijzigingen aan de
machine.
Volg bij de montage van accessoires de on-
derstaande richtlijnen en die vermeld onder
het kopje “Beladen”.●
Monteer nooit accessoires en vervoer
nooit bagage als deze een nadelige in-
vloed hebben op de prestaties van uw
motor. Inspecteer het accessoire zorg-
vuldig alvorens het te gebruiken om te
waarborgen dat het de grondspeling of
de hellinghoek op geen enkele manier
vermindert, de veerweg, de stuuruit-
slag of de bediening niet beperkt en
geen lampen of reflectors afdekt. Accessoires die aan of nabij het
stuur of de voorvork zijn gemon-
teerd zullen mogelijk instabiliteit ver-
oorzaken door een foutieve
gewichtsverdeling of door aerody-
namische effecten. Accessoires
aan het stuur of nabij de voorvork
moeten zo licht mogelijk zijn en tot
een minimum worden beperkt. Omvangrijke accessoires kunnen
door hun aerodynamisch effect van
invloed zijn op de rijstabiliteit van de
motor. De motor kan door rijwind
worden opgetild of bij zijwind insta-
biel worden. Zulke accessoires kun-
nen ook instabiliteit veroorzaken
terwijl u grote voertuigen inhaalt of
door deze wordt ingehaald.
Sommige accessoires dwingen de bestuurder om een andere dan de
normale zitpositie in te nemen. Zo’n
verkeerde zitpositie beperkt de be-
wegingsvrijheid van de bestuurder
en kan een comfortabele bediening
hinderen, zodat we dergelijke ac-
cessoires sterk afraden.
●
Wees voorzichtig bij het aanbrengen
van elektrische accessoires. Als elek-
trische accessoires de capaciteit van
het elektrisch systeem van de motor-
fiets te boven gaan, kan zich een ge-
vaarlijke elektrische storing voordoen
waardoor de verlichting of de motor
uitvalt.
In de handel verkrijgbare banden en vel-
gen
De banden en velgen die bij uw motorfiets
werden geleverd, zijn ontworpen om de mo-
gelijkheden van de motorfiets te ondersteu- nen en bieden de beste combinatie van
rijprestaties, remvermogen en comfort. An-
dere banden, velgen, maten of combinaties
zijn mogelijk niet geschikt. Zie pagina 6-19
voor bandenspecificaties en meer informa-
tie over het vervangen van uw banden.
De motorfiets vervoeren
Volg de onderstaande instructies als u de
motorfiets in een ander voertuig wilt vervoe-
ren.
●
Verwijder alle loszittende voorwerpen
van de motorfiets.
●
Controleer of de brandstofkraan (in-
dien aanwezig) in de “OFF”-stand
staat en er geen brandstoflekkage is.
●
Zorg dat het voorwiel recht naar voren
wijst op de aanhanger of de laadvloer
en zet het wiel vast in een goot om be-
weging te voorkomen.
●
Schakel een versnelling in (bij model-
len met een handgeschakelde ver-
snellingsbak).
●
Zet de motorfiets vast met spanban-
den of andere geschikte banden aan
stevige delen van de motorfiets, zoals
het frame of de bovenste voorvork-
klem (en niet aan, bijvoorbeeld, het
stuur, de richtingaanwijzers of onder-
delen die kunnen afbreken). Kies de
plaats voor de spanbanden zorgvuldig
U1ECD1D0.book Page 4 Monday, August 8, 2011 3:40 PM

VEILIGHEIDSINFORMATIE
1-5
1

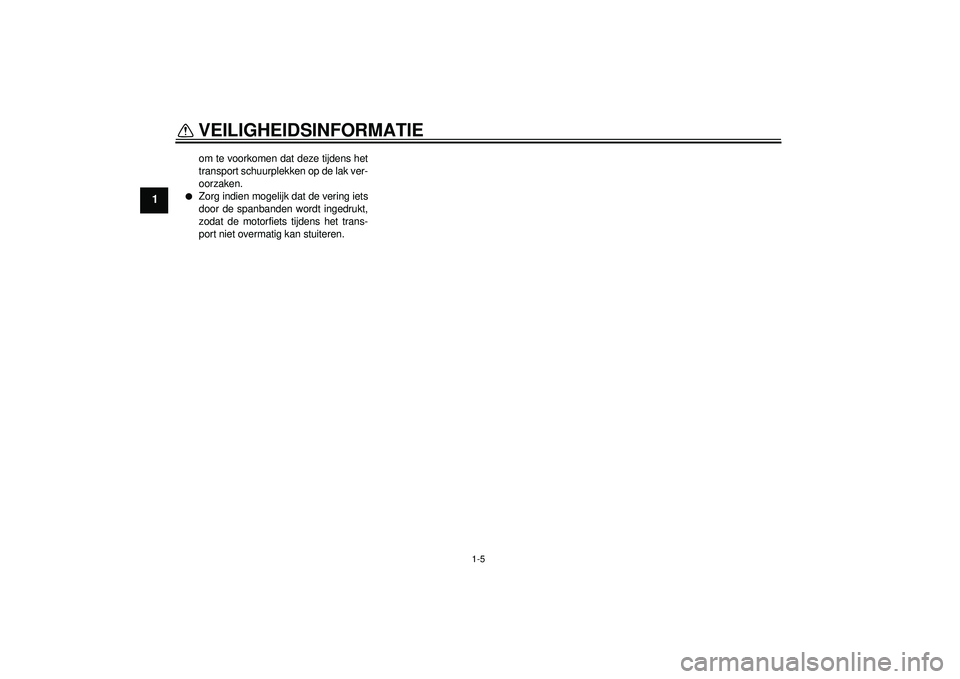

om te voorkomen dat deze tijdens het
transport schuurplekken op de lak ver-
oorzaken.
●
Zorg indien mogelijk dat de vering iets
door de spanbanden wordt ingedrukt,
zodat de motorfiets tijdens het trans-
port niet overmatig kan stuiteren.
U1ECD1D0.book Page 5 Monday, August 8, 2011 3:40 PM

BESCHRIJVING
2-1
2
DAU10410
Aanzicht linkerzijde1. Stelbout voor veervoorspanning voorvork (pagina 3-20)
2. Stelschroef voor inveerdemping voorvork (pagina 3-20)
3. Luchtfilterelement (pagina 6-15)
4. Hoofdzekering (pagina 6-33)
5. Zekering brandstofinjectiesysteem (pagina 6-33)
6. Opbergcompartiment (FZ1-N) (pagina 3-19)
7. Zadelslot (pagina 3-18)
8. Stelring voor veervoorspanning schokdemperunit (pagina 3-22)9. Stelschroef voor uitveerdemping schokdemperunit (pagina 3-22)
10.Schakelpedaal (pagina 3-13)
11.Stationair stelschroef (pagina 6-17)
12.Olieaftapplug (pagina 6-11)
13.Oliefilterpatroon (pagina 6-11)
U1ECD1D0.book Page 1 Monday, August 8, 2011 3:40 PM

BESCHRIJVING
2-2
2
DAU10420

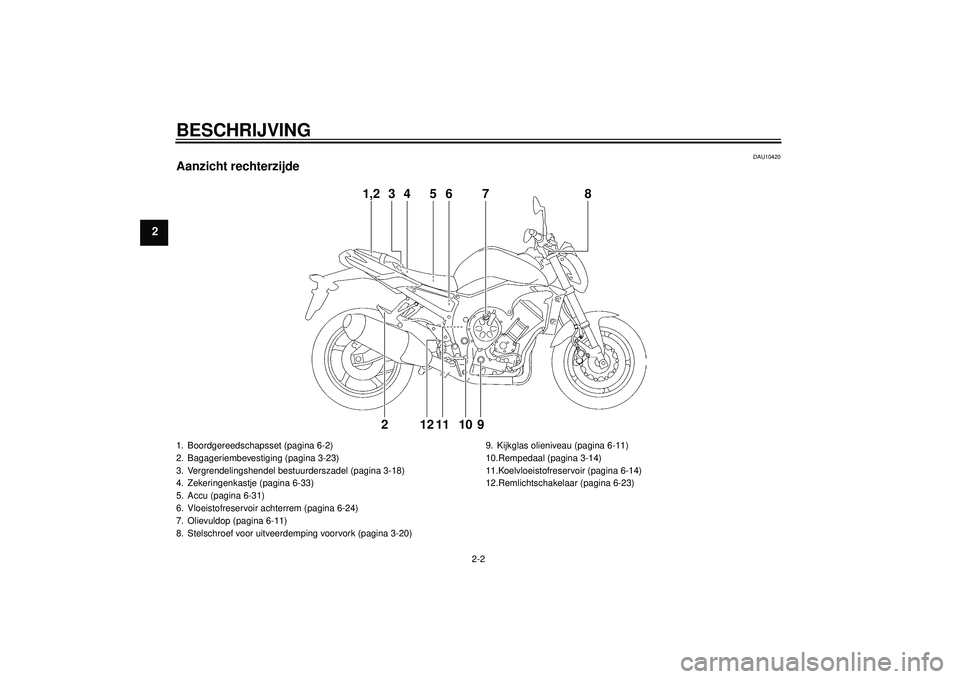

Aanzicht rechterzijde
1,2
3
4
5
6
79
10
11
12
2
8
1. Boordgereedschapsset (pagina 6-2)
2. Bagageriembevestiging (pagina 3-23)
3. Vergrendelingshendel bestuurderszadel (pagina 3-18)
4. Zekeringenkastje (pagina 6-33)
5. Accu (pagina 6-31)
6. Vloeistofreservoir achterrem (pagina 6-24)
7. Olievuldop (pagina 6-11)
8. Stelschroef voor uitveerdemping voorvork (pagina 3-20)9. Kijkglas olieniveau (pagina 6-11)
10.Rempedaal (pagina 3-14)
11.Koelvloeistofreservoir (pagina 6-14)
12.Remlichtschakelaar (pagina 6-23)U1ECD1D0.book Page 2 Monday, August 8, 2011 3:40 PM

BESCHRIJVING
2-3
2
DAU10430

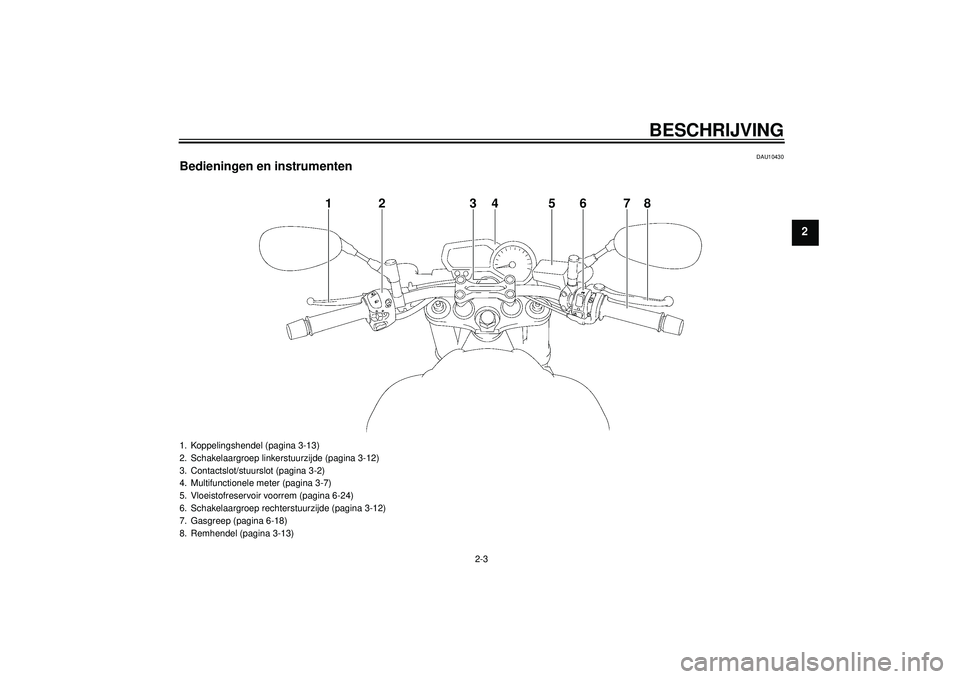

Bedieningen en instrumenten
1
2
3
4
6
5
7
8
1. Koppelingshendel (pagina 3-13)
2. Schakelaargroep linkerstuurzijde (pagina 3-12)
3. Contactslot/stuurslot (pagina 3-2)
4. Multifunctionele meter (pagina 3-7)
5. Vloeistofreservoir voorrem (pagina 6-24)
6. Schakelaargroep rechterstuurzijde (pagina 3-12)
7. Gasgreep (pagina 6-18)
8. Remhendel (pagina 3-13)
U1ECD1D0.book Page 3 Monday, August 8, 2011 3:40 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-1
3
DAU10977

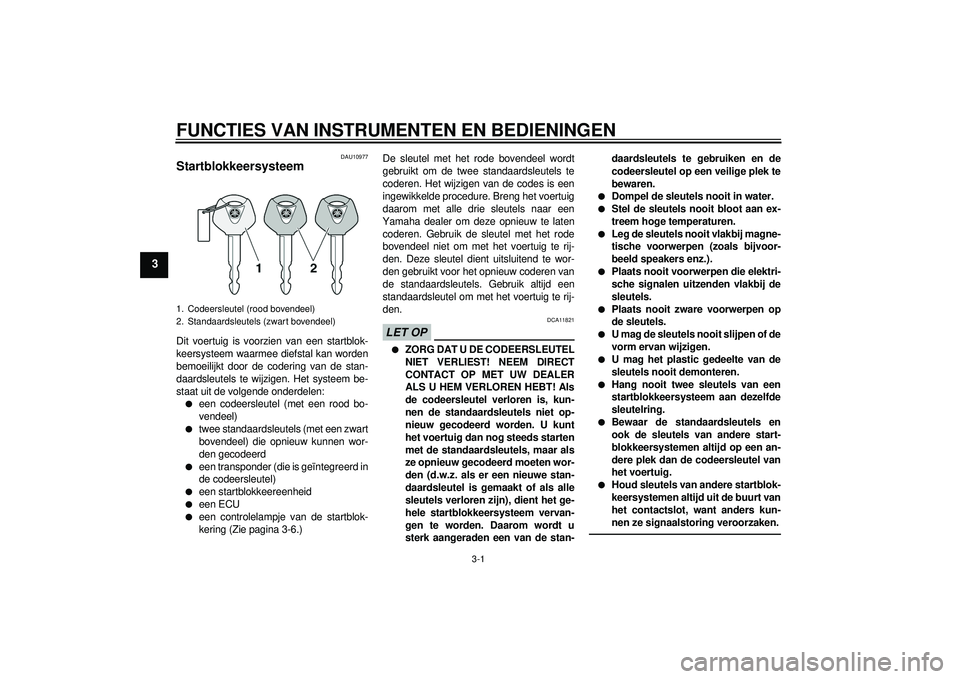

Startblokkeersysteem Dit voertuig is voorzien van een startblok-
keersysteem waarmee diefstal kan worden
bemoeilijkt door de codering van de stan-
daardsleutels te wijzigen. Het systeem be-
staat uit de volgende onderdelen:●
een codeersleutel (met een rood bo-
vendeel)
●
twee standaardsleutels (met een zwart
bovendeel) die opnieuw kunnen wor-
den gecodeerd
●
een transponder (die is geïntegreerd in
de codeersleutel)
●
een startblokkeereenheid
●
een ECU
●
een controlelampje van de startblok-
kering (Zie pagina 3-6.)De sleutel met het rode bovendeel wordt
gebruikt om de twee standaardsleutels te
coderen. Het wijzigen van de codes is een
ingewikkelde procedure. Breng het voertuig
daarom met alle drie sleutels naar een
Yamaha dealer om deze opnieuw te laten coderen. Gebruik de sleutel met het rode
bovendeel niet om met het voertuig te rij-
den. Deze sleutel dient uitsluitend te wor-
den gebruikt voor het opnieuw coderen van
de standaardsleutels. Gebruik altijd een
standaardsleutel om met het voertuig te rij-
den.
LET OP
DCA11821
●
ZORG DAT U DE CODEERSLEUTEL
NIET VERLIEST! NEEM DIRECT
CONTACT OP MET UW DEALER
ALS U HEM VERLOREN HEBT! Als
de codeersleutel verloren is, kun-
nen de standaardsleutels niet op-
nieuw gecodeerd worden. U kunt
het voertuig dan nog steeds starten
met de standaardsleutels, maar als
ze opnieuw gecodeerd moeten wor-
den (d.w.z. als er een nieuwe stan-
daardsleutel is gemaakt of als alle
sleutels verloren zijn), dient het ge-
hele startblokkeersysteem vervan-
gen te worden. Daarom wordt u
sterk aangeraden een van de stan- daardsleutels te gebruiken en de
codeersleutel op een veilige plek te
bewaren.
●
Dompel de sleutels nooit in water.
●
Stel de sleutels nooit bloot aan ex-
treem hoge temperaturen.
●
Leg de sleutels nooit vlakbij magne-
tische voorwerpen (zoals bijvoor-
beeld speakers enz.).
●
Plaats nooit voorwerpen die elektri-
sche signalen uitzenden vlakbij de
sleutels.
●
Plaats nooit zware voorwerpen op
de sleutels.
●
U mag de sleutels nooit slijpen of de
vorm ervan wijzigen.
●
U mag het plastic gedeelte van de
sleutels nooit demonteren.
●
Hang nooit twee sleutels van een
startblokkeersysteem aan dezelfde
sleutelring.
●
Bewaar de standaardsleutels en
ook de sleutels van andere start-
blokkeersystemen altijd op een an-
dere plek dan de codeersleutel van
het voertuig.
●
Houd sleutels van andere startblok-
keersystemen altijd uit de buurt van
het contactslot, want anders kun-
nen ze signaalstoring veroorzaken.
1. Codeersleutel (rood bovendeel)
2. Standaardsleutels (zwart bovendeel)U1ECD1D0.book Page 1 Monday, August 8, 2011 3:40 PM

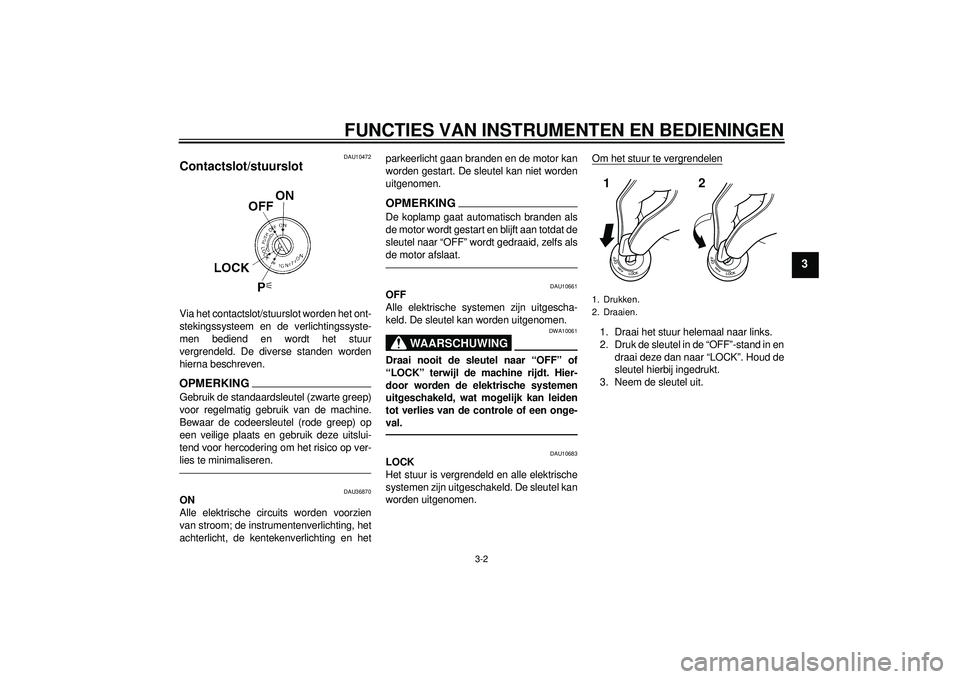

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-2
3
DAU10472
Contactslot/stuurslot Via het contactslot/stuurslot worden het ont-
stekingssysteem en de verlichtingssyste-
men bediend en wordt het stuur
vergrendeld. De diverse standen worden
hierna beschreven.OPMERKINGGebruik de standaardsleutel (zwarte greep)
voor regelmatig gebruik van de machine.
Bewaar de codeersleutel (rode greep) op
een veilige plaats en gebruik deze uitslui-
tend voor hercodering om het risico op ver-
lies te minimaliseren.
DAU36870
ON
Alle elektrische circuits worden voorzien
van stroom; de instrumentenverlichting, het
achterlicht, de kentekenverlichting en hetparkeerlicht gaan branden en de motor kan
worden gestart. De sleutel kan niet worden
uitgenomen.
OPMERKINGDe koplamp gaat automatisch branden als
de motor wordt gestart en blijft aan totdat de
sleutel naar “OFF” wordt gedraaid, zelfs als
de motor afslaat.
DAU10661
OFF
Alle elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
WAARSCHUWING
DWA10061
Draai nooit de sleutel naar “OFF” of
“LOCK” terwijl de machine rijdt. Hier-
door worden de elektrische systemen
uitgeschakeld, wat mogelijk kan leiden
tot verlies van de controle of een onge-
val.
DAU10683
LOCK
Het stuur is vergrendeld en alle elektrische
systemen zijn uitgeschakeld. De sleutel kan
worden uitgenomen.
Om het stuur te vergrendelen
1. Draai het stuur helemaal naar links.
2. Druk de sleutel in de “OFF”-stand in en
draai deze dan naar “LOCK”. Houd de
sleutel hierbij ingedrukt.
3. Neem de sleutel uit.1. Drukken.
2. Draaien.12
U1ECD1D0.book Page 2 Monday, August 8, 2011 3:40 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-3
3

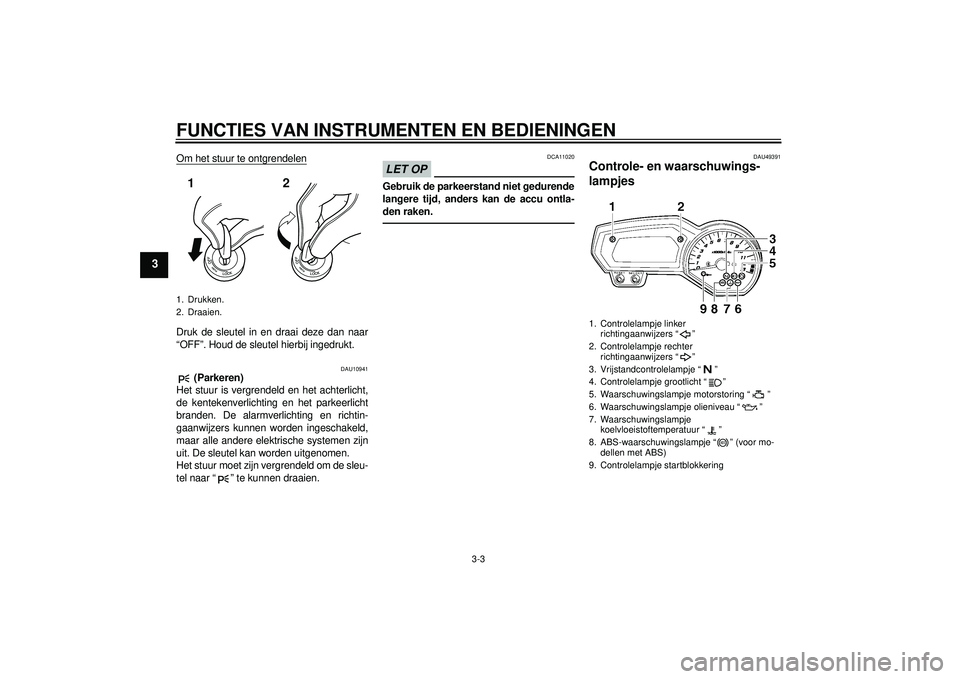

Om het stuur te ontgrendelenDruk de sleutel in en draai deze dan naar
“OFF”. Houd de sleutel hierbij ingedrukt.
DAU10941
(Parkeren)
Het stuur is vergrendeld en het achterlicht,
de kentekenverlichting en het parkeerlicht
branden. De alarmverlichting en richtin-
gaanwijzers kunnen worden ingeschakeld,
maar alle andere elektrische systemen zijn
uit. De sleutel kan worden uitgenomen.
Het stuur moet zijn vergrendeld om de sleu-
tel naar “ ” te kunnen draaien.
LET OP
DCA11020
Gebruik de parkeerstand niet gedurende
langere tijd, anders kan de accu ontla-
den raken.
DAU49391
Controle- en waarschuwings-
lampjes
1. Drukken.
2. Draaien.12
1. Controlelampje linker richtingaanwijzers “ ”
2. Controlelampje rechter richtingaanwijzers “ ”
3. Vrijstandcontrolelampje “ ”
4. Controlelampje grootlicht “ ”
5. Waarschuwingslampje motorstoring “ ”
6. Waarschuwingslampje olieniveau “ ”
7. Waarschuwingslampje koelvloeistoftemperatuur “ ”
8. ABS-waarschuwingslampje “ ” (voor mo- dellen met ABS)
9. Controlelampje startblokkering
ABS
U1ECD1D0.book Page 3 Monday, August 8, 2011 3:40 PM

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-4
3

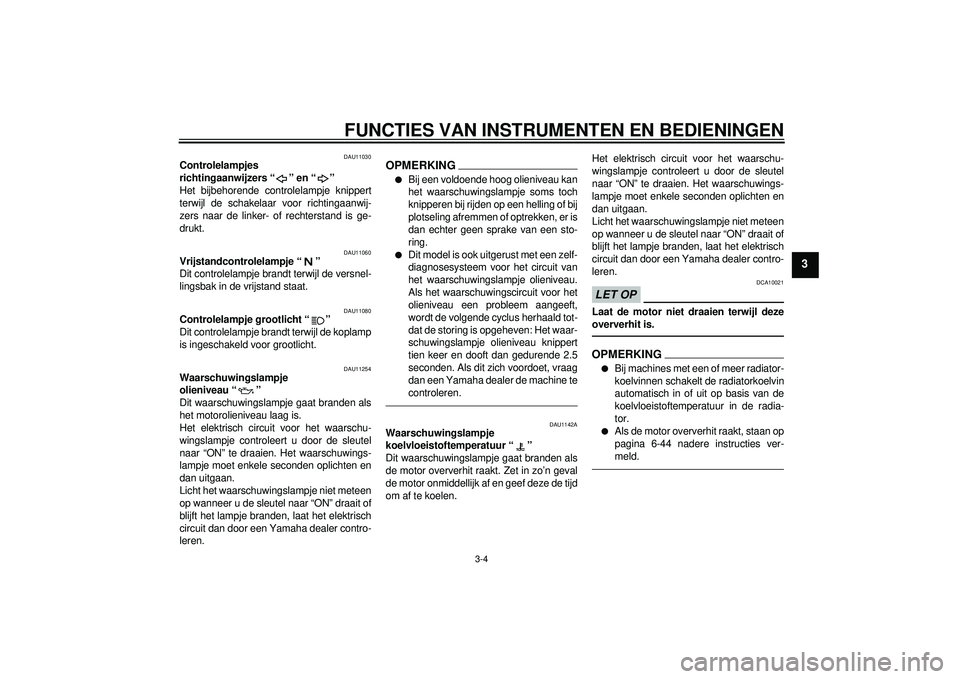

DAU11030
Controlelampjes
richtingaanwijzers “ ” en “ ”
Het bijbehorende controlelampje knippert
terwijl de schakelaar voor richtingaanwij-
zers naar de linker- of rechterstand is ge-
drukt.
DAU11060
Vrijstandcontrolelampje “ ”
Dit controlelampje brandt terwijl de versnel-
lingsbak in de vrijstand staat.
DAU11080
Controlelampje grootlicht “ ”
Dit controlelampje brandt terwijl de koplamp
is ingeschakeld voor grootlicht.
DAU11254
Waarschuwingslampje
olieniveau “ ”
Dit waarschuwingslampje gaat branden als
het motorolieniveau laag is.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschuwings-
lampje moet enkele seconden oplichten en
dan uitgaan.
Licht het waarschuwingslampje niet meteen
op wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.
OPMERKING●
Bij een voldoende hoog olieniveau kan
het waarschuwingslampje soms toch
knipperen bij rijden op een helling of bij
plotseling afremmen of optrekken, er is
dan echter geen sprake van een sto-
ring.
●
Dit model is ook uitgerust met een zelf-
diagnosesysteem voor het circuit van
het waarschuwingslampje olieniveau.
Als het waarschuwingscircuit voor het
olieniveau een probleem aangeeft,
wordt de volgende cyclus herhaald tot-
dat de storing is opgeheven: Het waar-
schuwingslampje olieniveau knippert
tien keer en dooft dan gedurende 2.5
seconden. Als dit zich voordoet, vraag
dan een Yamaha dealer de machine te
controleren.
DAU1142A
Waarschuwingslampje
koelvloeistoftemperatuur “ ”
Dit waarschuwingslampje gaat branden als
de motor oververhit raakt. Zet in zo’n geval
de motor onmiddellijk af en geef deze de tijd
om af te koelen.Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschuwings-
lampje moet enkele seconden oplichten en
dan uitgaan.
Licht het waarschuwingslampje niet meteen
op wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.
LET OP
DCA10021
Laat de motor niet draaien terwijl deze
oververhit is.OPMERKING●
Bij machines met een of meer radiator-
koelvinnen schakelt de radiatorkoelvin
automatisch in of uit op basis van de
koelvloeistoftemperatuur in de radia-
tor.
●
Als de motor oververhit raakt, staan op
pagina 6-44 nadere instructies ver-
meld.
U1ECD1D0.book Page 4 Monday, August 8, 2011 3:40 PM

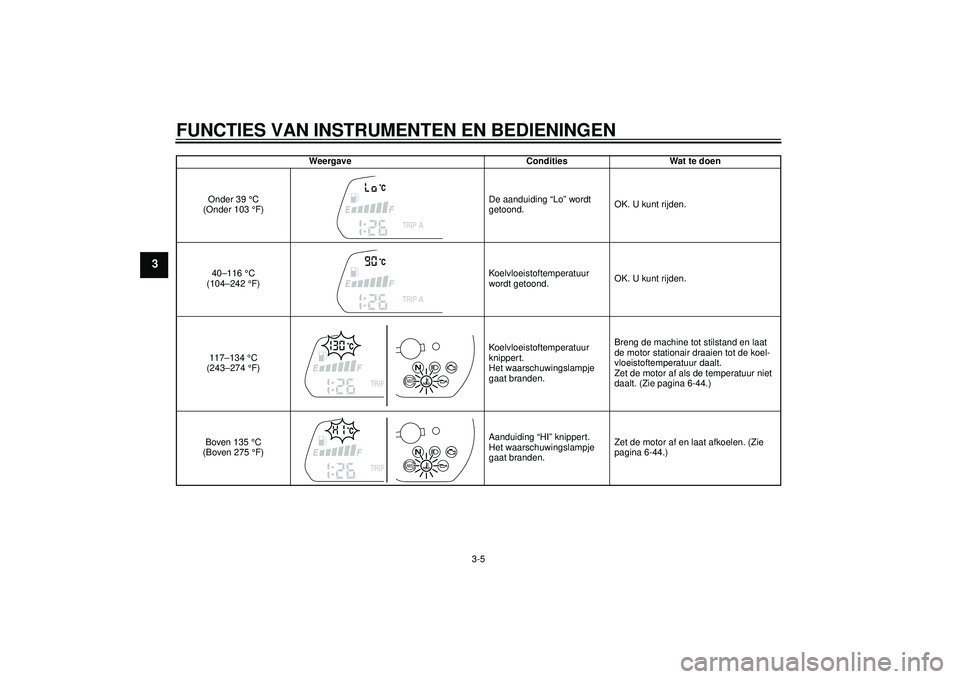

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-5
3
WeergaveConditiesWat te doen
Onder 39 °C
(Onder 103 °F) De aanduiding “Lo” wordt
getoond.
OK. U kunt rijden.
40–116 °C
(104–242 °F) Koelvloeistoftemperatuur
wordt getoond.
OK. U kunt rijden.
117–134 °C
(243–274 °F) Koelvloeistoftemperatuur
knippert.
Het waarschuwingslampje
gaat branden.Breng de machine tot stilstand en laat
de motor stationair draaien tot de koel-
vloeistoftemperatuur daalt.
Zet de motor af als de temperatuur niet
daalt. (Zie pagina 6-44.)
Boven 135 °C
(Boven 275 °F) Aanduiding “HI” knippert.
Het waarschuwingslampje
gaat branden.Zet de motor af en laat afkoelen. (Zie
pagina 6-44.)
ABSABS
U1ECD1D0.book Page 5 Monday, August 8, 2011 3:40 PM
