YAMAHA FZ1-N 2012 Manual de utilização (in Portuguese)
Manufacturer: YAMAHA, Model Year: 2012, Model line: FZ1-N, Model: YAMAHA FZ1-N 2012Pages: 108, PDF Size: 2.25 MB
Page 51 of 108
MANUTENÇÃO PERIÓDICA E AJUSTES
6-1
6
PAU17244
A inspecção, ajuste e lubrificação periódi-
cos manterão o seu veículo no estado mais
seguro e eficiente possível. A segurança é
uma obrigação do proprietário/condutor do
veículo. Os pontos mais importantes de ins-
pecção, ajuste e lubrificação do veículo são
explicados nas páginas a seguir.
Os intervalos especificados na tabela de
manutenção periódica deverão ser apenas
considerados como um guia geral em con-
dições normais de condução. No entanto,
dependendo das condições climáticas, do
terreno, da localização geográfica e da utili-
zação individual, os intervalos de manuten-
ção poderão ter de ser reduzidos.
AV I S O
PWA10321
Se o veículo não for mantido em condi-
ções ou se a manutenção for efectuada
incorrectamente, o risco de ferimentos
ou morte pode ser maior durante os pro-
cedimentos de assistência ou a utiliza-
ção do veículo. Se não estiver
familiarizado com a assistência ao veí-
culo, solicite este serviço a um conces-
sionário Yamaha.
AV I S O
PWA15122
Salvo especificação em contrário, desli-
gue o motor durante os procedimentos
de manutenção.●
Um motor em funcionamento tem
peças em movimento que podem
prender-se a partes do corpo ou ao
vestuário e componentes eléctricos
que podem provocar choques ou
incêndios.
●
Se o motor estiver em funciona-
mento durante os procedimentos
de assistência pode provocar feri-
mentos oculares, queimaduras, in-
cêndio ou intoxicação por
monóxido de carbono – podendo
provocar a morte. Consulte a pági-
na 1-2 para obter mais informações
sobre o monóxido de carbono.AV I S O
PWA15460
Os discos, pinças, cilindros e revesti-
mentos dos travões podem ficar muito
quentes durante a utilização. Para evitar
eventuais queimaduras, deixe os com-
ponentes dos travões arrefecer antes de
lhes tocar.
PAU17302
O controlo das emissões não funciona ape-
nas para garantir um ar mais limpo, como
também é vital para um funcionamento
adequado do motor e o máximo de desem-
penho. Nas tabelas de manutenção periódi-
ca que se seguem, os serviços
relacionados com o controlo de emissões
são agrupados separadamente. Estes ser-
viços requerem dados, conhecimentos e
equipamentos especializados. A manuten-
ção, substituição ou reparação dos disposi-
tivos e sistemas de controlo de emissões
podem ser realizadas por qualquer profissi-
onal ou estabelecimento de reparação devi-
damente certificado (caso aplicável). Os
concessionários Yamaha possuem a for-
mação e o equipamento necessários para
realizar estes serviços em particular.
U1ECP1P0.book Page 1 Monday, August 8, 2011 3:46 PM
Page 52 of 108
MANUTENÇÃO PERIÓDICA E AJUSTES
6-2
6
PAU17542

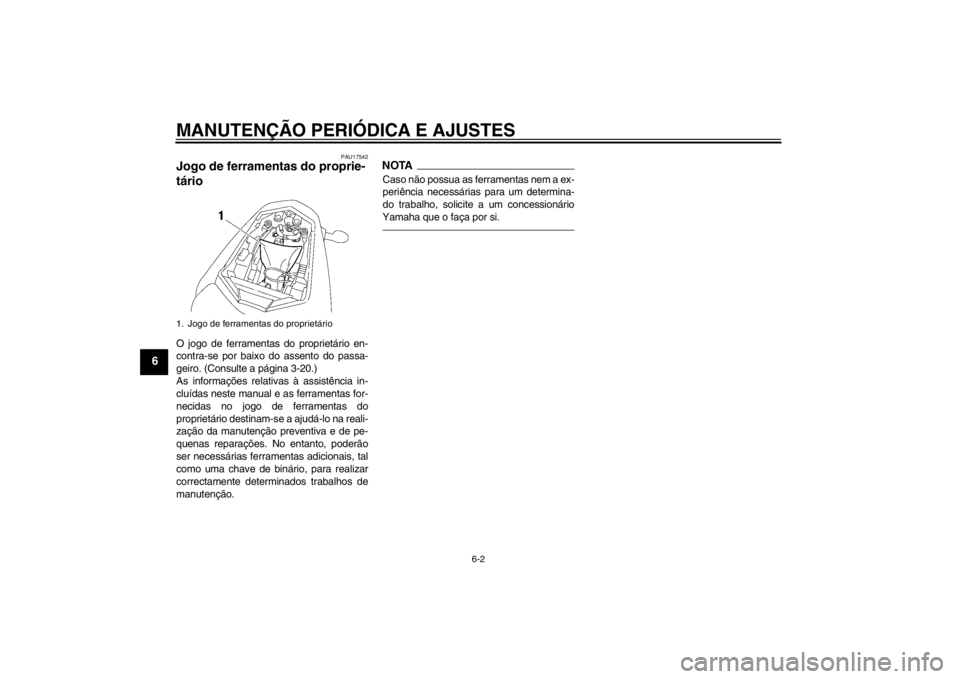

Jogo de ferramentas do proprie-
tário O jogo de ferramentas do proprietário en-
contra-se por baixo do assento do passa-
geiro. (Consulte a página 3-20.)
As informações relativas à assistência in-
cluídas neste manual e as ferramentas for-
necidas no jogo de ferramentas do
proprietário destinam-se a ajudá-lo na reali-
zação da manutenção preventiva e de pe-
quenas reparações. No entanto, poderão
ser necessárias ferramentas adicionais, tal
como uma chave de binário, para realizar
correctamente determinados trabalhos de
manutenção.
NOTACaso não possua as ferramentas nem a ex-
periência necessárias para um determina-
do trabalho, solicite a um concessionário
Yamaha que o faça por si.
1. Jogo de ferramentas do proprietárioU1ECP1P0.book Page 2 Monday, August 8, 2011 3:46 PM
Page 53 of 108
MANUTENÇÃO PERIÓDICA E AJUSTES
6-3
6
PAU46861
NOTA●
As verificações anuais deverão ser efectuadas todos os anos, excepto se for efectuada uma manutenção com base nos
quilómetros percorridos, ou no caso do Reino Unido, se for efectuada uma manutenção com base nas milhas percorridas.
●
A partir dos 50000 km (30000 mi), repita os intervalos de manutenção, começando a partir dos 10000 km (6000 mi).
●
Os itens marcados com um asterisco devem ser efectuados por um concessionário Yamaha na medida em que são necessárias
ferramentas especiais, dados e capacidades técnicas.
PAU46910
Tabela de manutenção periódica para o sistema de controlo das emissões N.º ITEM TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Tubo de combustí-
vel Verifique se os tubos de combus-
tível apresentam fendas ou da-
nos.
2 *Velas de ignição Verifique o estado.
Limpe e corrija a distância.
Substitua.
3 *Válvulas Verifique a folga das válvulas.
Cada 40000 km (24000 mi)
4 *Injecção de com-
bustível Ajuste a velocidade de ralenti do
motor e a sincronização.
5 *Silencioso e tubo
de escape Verifique se o(s) grampo(s) de pa-
rafuso está(estão) solto(s).
U1ECP1P0.book Page 3 Monday, August 8, 2011 3:46 PM
Page 54 of 108
MANUTENÇÃO PERIÓDICA E AJUSTES
6-4
6
6*Sistema de indução
de ar Verifique se a válvula de corte de
ar, a válvula por diapasão e o
tubo possuem danos.
Se necessário, substitua todo o sistema de indução de ar.
N.º ITEM
TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U1ECP1P0.book Page 4 Monday, August 8, 2011 3:46 PM
Page 55 of 108
MANUTENÇÃO PERIÓDICA E AJUSTES
6-5
6
PAU1770C
Tabela de lubrificação e manutenção geral N.º ITEMTRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 Elemento do filtro
de ar
Substitua.
2 Embraiagem Verifique o funcionamento.
3 *Travão dianteiro Verifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos no veículo.
Substitua as pastilhas do travão. Sempre que estiverem gastas até ao limite
4 *Travão traseiro Verifique o funcionamento, o nível
de líquido e se existem fugas de
líquidos no veículo.
Substitua as pastilhas do travão. Sempre que estiverem gastas até ao limite
5 *Tubos dos travões Verifique se apresentam fendas
ou danos.
Verifique se o direccionamento e a articulação estão correctos.
Substitua. Cada 4 anos
6 *Rodas Verifique se apresentam desgaste
ou danos.
7 *Pneus Verifique a profundidade da face
de rolamento e se existem danos.
Se necessário, substitua-os.
Verifique a pressão do ar.
Se necessário, corrija.
8 *Rolamentos de roda Verifique se os rolamentos estão
soltos ou se apresentam danos.
U1ECP1P0.book Page 5 Monday, August 8, 2011 3:46 PM
Page 56 of 108
MANUTENÇÃO PERIÓDICA E AJUSTES
6-6
6
9*Braço oscilante Verifique o funcionamento e se
apresenta uma folga excessiva.
10 Corrente de trans-
missão Verifique a folga, o alinhamento e
o estado da corrente.
Ajuste e lubrifique minuciosamen- te a corrente com lubrificante es-
pecial para correntes de anel de
vedação em O. A cada 1000 km (600 mi) e depois de lavar o motociclo, de conduzir à chuva ou
em áreas húmidas
11 *Rolamentos da di-
recção Verifique a folga dos rolamentos e
se a direcção está dura.
Lubrifique com massa de lubrifi- cação de sabão de lítio. Cada 20000 km (12000 mi)
12 *Fixadores do chas-
sis Certifique-se de que todas as por-
cas, cavilhas e parafusos estão
devidamente alinhados.
13 Eixo de pivô da ala-
vanca do travão
Lubrifique com graxa de silicone.
14 Eixo de pivô do pe-
dal do travão Lubrifique com massa de lubrifi-
cação de sabão de lítio.
15 Eixo de pivô da ala-
vanca da embraia-
gem Lubrifique com massa de lubrifi-
cação de sabão de lítio.
16 Eixo de pivô do pe-
dal de mudança de
velocidades Lubrifique com massa de lubrifi-
cação de sabão de lítio.
17 Descanso lateral Verifique o funcionamento.
Lubrifique com massa de lubrifi-
cação de sabão de lítio.
N.º ITEM
TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U1ECP1P0.book Page 6 Monday, August 8, 2011 3:46 PM
Page 57 of 108
MANUTENÇÃO PERIÓDICA E AJUSTES
6-7
6
18*Interruptor do des-
canso lateral Verifique o funcionamento.
19 *Forquilha dianteira Verifique o funcionamento e se
apresenta fuga de óleo.
20 *Amortecedor de
choques Verifique o funcionamento e se o
amortecedor tem fuga de óleo.
21 *Braço do relé de
suspensão traseira
e pontos de articu-
lação do braço de li-
gação Verifique o funcionamento.
22 Óleo do motor Mude.
Verifique o nível do óleo e se o
veículo apresenta fugas de óleo.
23 Cartucho do filtro
de óleo do motor Substitua.
24 *Sistema de refrige-
ração Verifique o nível de refrigerante e
se o veículo apresenta fuga de re-
frigerante.
Substituir o refrigerante anticon- gelante de etilenoglicol. Cada 3 anos
25 *Interruptores dos
travões dianteiro e
traseiro Verifique o funcionamento.
26 Peças de movimen-
to e cabos Lubrifique.
N.º ITEM
TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U1ECP1P0.book Page 7 Monday, August 8, 2011 3:46 PM
Page 58 of 108
MANUTENÇÃO PERIÓDICA E AJUSTES
6-8
6
PAU18680
NOTA●
Filtro de ar O filtro de ar deste modelo está equipado com um elemento de papel descartável revestido a óleo, que tem de ser limpo com ar
comprimido para evitar que seja danificado.
O elemento do filtro de ar tem de ser substituído mais frequent emente se a condução for feita em áreas invulgarmente húmidas
ou poeirentas.
●
Assistência do travão hidráulico
Verifique regularmente e, se necessário, corrija o nível de líquidos do travões.
Substitua os componentes internos dos cilindros mestres e pinças do travão, e mude o líquido dos travões de dois em dois anos.
Substitua os tubos do travões de quatro em quatro anos e caso apresentem fendas ou estejam danificados.
27*Punho do acelera-
dor Verifique o funcionamento.
Verifique a folga do punho do ace-
lerador e ajuste se necessário.
Lubrifique o cabo e o comparti- mento do punho.
28 *Luzes, sinais e in-
terruptores Verifique o funcionamento.
Ajuste o feixe do farol dianteiro.
N.º ITEM
TRABALHO DE VERIFICAÇÃO OU
MANUTENÇÃO LEITURA DO CONTA-QUILÓMETROS
VERIFICA-
ÇÃO ANU-
AL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)U1ECP1P0.book Page 8 Monday, August 8, 2011 3:46 PM
Page 59 of 108
MANUTENÇÃO PERIÓDICA E AJUSTES
6-9
6
PAU18741

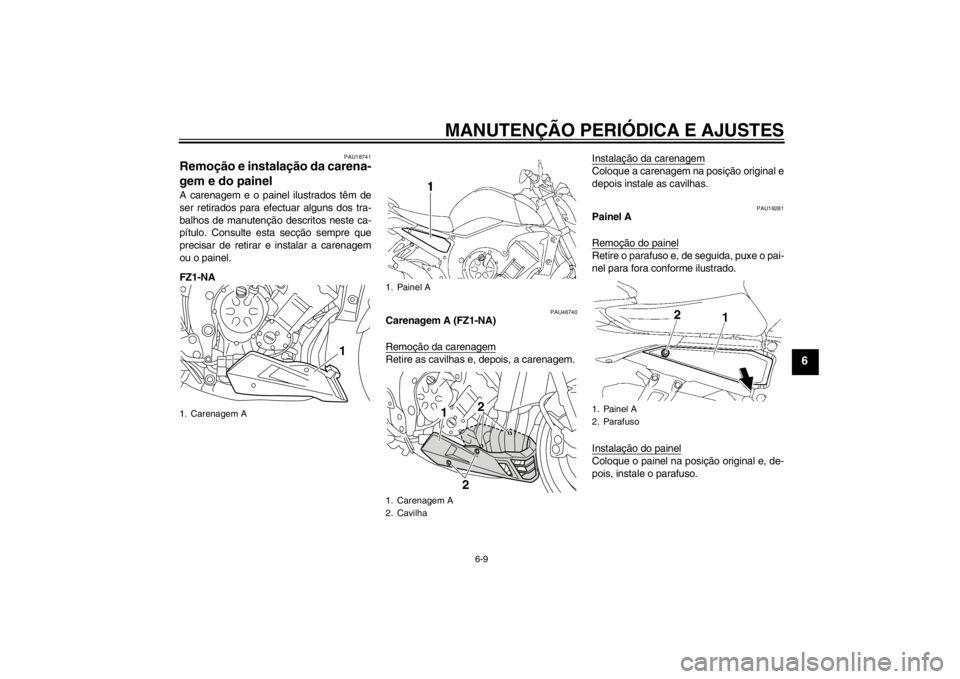

Remoção e instalação da carena-
gem e do painel A carenagem e o painel ilustrados têm de
ser retirados para efectuar alguns dos tra-
balhos de manutenção descritos neste ca-
pítulo. Consulte esta secção sempre que
precisar de retirar e instalar a carenagem
ou o painel.
FZ1-NA
PAU46740
Carenagem A (FZ1-NA)
Remoção da carenagemRetire as cavilhas e, depois, a carenagem.Instalação da carenagem
Coloque a carenagem na posição original e
depois instale as cavilhas.
PAU19281
Painel A
Remoção do painelRetire o parafuso e, de seguida, puxe o pai-
nel para fora conforme ilustrado.
Instalação do painelColoque o painel na posição original e, de-
pois, instale o parafuso.
1. Carenagem A
1
1. Painel A
1. Carenagem A
2. Cavilha
1
2
2
1. Painel A
2. Parafuso
U1ECP1P0.book Page 9 Monday, August 8, 2011 3:46 PM
Page 60 of 108
MANUTENÇÃO PERIÓDICA E AJUSTES
6-10
6
FZ1-N
FZ1-NA
PAU19652

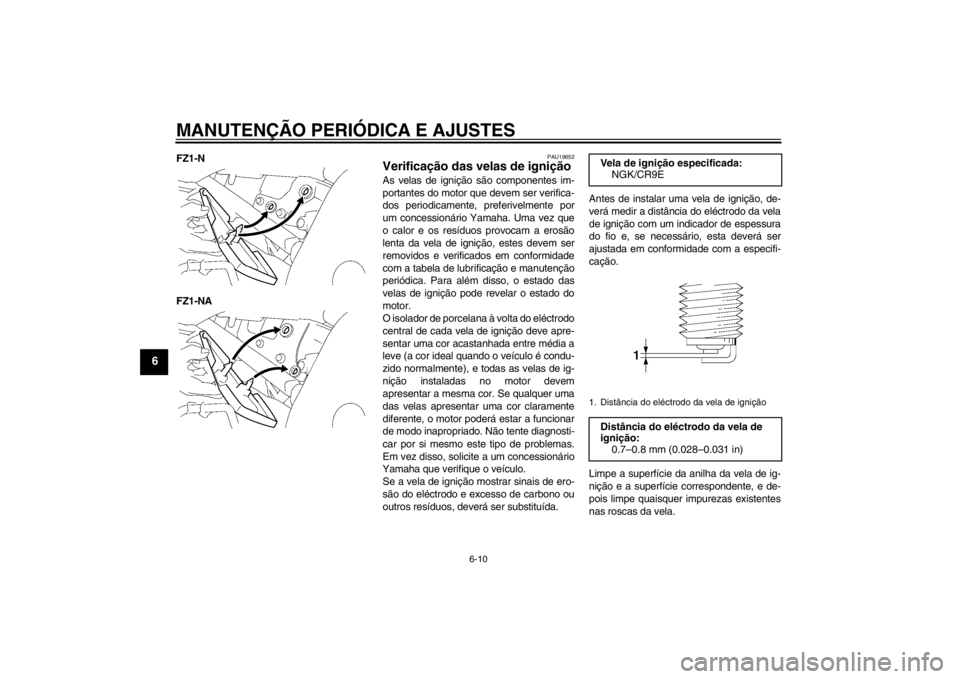

Verificação das velas de ignição As velas de ignição são componentes im-
portantes do motor que devem ser verifica-
dos periodicamente, preferivelmente por
um concessionário Yamaha. Uma vez que
o calor e os resíduos provocam a erosão
lenta da vela de ignição, estes devem ser
removidos e verificados em conformidade
com a tabela de lubrificação e manutenção
periódica. Para além disso, o estado das
velas de ignição pode revelar o estado do
motor.
O isolador de porcelana à volta do eléctrodo
central de cada vela de ignição deve apre-
sentar uma cor acastanhada entre média a
leve (a cor ideal quando o veículo é condu-
zido normalmente), e todas as velas de ig-
nição instaladas no motor devem
apresentar a mesma cor. Se qualquer uma
das velas apresentar uma cor claramente
diferente, o motor poderá estar a funcionar
de modo inapropriado. Não tente diagnosti-
car por si mesmo este tipo de problemas.
Em vez disso, solicite a um concessionário
Yamaha que verifique o veículo.
Se a vela de ignição mostrar sinais de ero-
são do eléctrodo e excesso de carbono ou
outros resíduos, deverá ser substituída. Antes de instalar uma vela de ignição, de-
verá medir a distância do eléctrodo da vela
de ignição com um indicador de espessura
do fio e, se necessário, esta deverá ser
ajustada em conformidade com a especifi-
cação.
Limpe a superfície da anilha da vela de ig-
nição e a superfície correspondente, e de-
pois limpe quaisquer impurezas existentes
nas roscas da vela.
Vela de ignição especificada:
NGK/CR9E1. Distância do eléctrodo da vela de igniçãoDistância do eléctrodo da vela de
ignição:
0.7–0.8 mm (0.028–0.031 in)
U1ECP1P0.book Page 10 Monday, August 8, 2011 3:46 PM
