FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-6
3
Visor CondiçõesO que fazer
Abaixo de 39 °C
(Abaixo de 103 °F) É visualizada a mensagem
“Lo”.
OK. Pode conduzir.
40–116 °C
(104–242 °F) É apresentada a temperatu-
ra do refrigerante.
OK. Pode conduzir.
117–134 °C
(243–274 °F) A indicação da temperatura
do refrigerante fica intermi-
tente.
A luz de advertência acen-
de-se.Pare o veículo e deixe-o ao ralenti até a
temperatura do refrigerante baixar.
Se a temperatura não baixar, desligue o
motor. (Consulte a página 6-46.)
Acima de 135 °C
(Acima de 275 °F) A mensagem “HI” fica inter-
mitente.
A luz de advertência acen-
de-se.Desligue o motor e deixe-o arrefecer.
(Consulte a página 6-46.)
ABSABS
U1ECP1P0.book Page 6 Monday, August 8, 2011 3:46 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-7
3
PAU11534
Luz de advertência de problema no
motor “ ”
Esta luz de advertência acende-se ou fica
intermitente se um problema for detectado
no circuito eléctrico de supervisão do motor.
Se isto acontecer, solicite a um concessio-
nário Yamaha que verifique o sistema de
auto-diagnóstico. (Consulte a página 3-11
para obter explicações sobre o dispositivo
de auto-diagnóstico.)
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acender-
se durante alguns segundos e depois apa-
gar-se.
Se a luz de advertência não se acender
logo quando a chave é rodada para “ON” ou
se permanecer acesa, solicite a um conces-
sionário Yamaha que verifique o circuito
eléctrico.
PAU11545
Luz de advertência do ABS “ ” (para
modelos com sistema ABS)
Se esta luz de advertência acender ou ficar
intermitente durante a condução, o sistema
ABS pode não funcionar correctamente. Se
isto acontecer, solicite a um concessionário
Yamaha que verifique o sistema logo que possível. (Consulte a página 3-15.)
AV I S O
PWA10081
Se a luz de advertência do ABS se acen-
der ou piscar durante a condução, o sis-
tema de travagem reverte para a
travagem convencional. Por conseguin-
te, tenha cuidado para não causar o blo-
queio das rodas durante uma travagem
de emergência. Se a luz de advertência
se acender ou piscar durante a condu-
ção, solicite a um concessionário
Yamaha que verifique o sistema de tra- vagem logo que possível.O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acender-
se durante alguns segundos e depois apa-
gar-se.
Se a luz de advertência não se acender
logo quando a chave é rodada para “ON” ou
se permanecer acesa, solicite a um conces-
sionário Yamaha que verifique o circuito
eléctrico.
PAU38624
Indicador luminoso do sistema imobili-
zador
O circuito eléctrico do indicador luminoso
pode ser verificado rodando a chave para
“ON”. O indicador luminoso deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se o indicador luminoso não se acender
logo quando a chave é rodada para “ON” ou
se permanecer aceso, solicite a um conces-
sionário Yamaha que verifique o circuito
eléctrico.
Depois de a chave ser rodada para “OFF” e
terem passado 30 segundos, o indicador lu-
minoso ficará intermitente indicando que o
sistema imobilizador está activado. Passa-
das 24 horas, o indicador luminoso pára de
piscar, mas o sistema imobilizador continua
activado.
O dispositivo de auto-diagnóstico também
detecta problemas nos circuitos do sistema
imobilizador. (Consulte a página 3-11 para
obter explicações sobre o dispositivo de
auto-diagnóstico.)
ABS
U1ECP1P0.book Page 7 Monday, August 8, 2011 3:46 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-8
3
PAU3942H
Módulo do contador multifuncio-
nal
AV I S O
PWA12422
Pare o veículo antes de fazer ajustes ao
módulo do contador multifuncional. A
alteração dos ajustes durante a condu-
ção pode distrair o condutor e aumentar
o risco de acidente.O módulo do contador multifuncional está
equipado com o seguinte:●
um velocímetro
●
um taquímetro
●
um conta-quilómetros
●
dois contadores de percurso (que exi-
bem a distância percorrida desde que
foram colocados a zero pela última
vez)
●
um contador de percurso de reserva
de combustível (que indica a distância
percorrida desde que o segmento es-
querdo do contador de combustível fi-
cou intermitente)
●
um relógio
●
um indicador de combustível
●
um visor da temperatura do refrigeran-
te
●
um visor da temperatura da entrada
de ar
●
um dispositivo de auto-diagnóstico
●
um LCD e modo de controlo da lumi-
nosidade do taquímetro
NOTA●
Certifique-se de que roda a chave
para “ON” antes de utilizar as teclas
“SELECT” e “RESET” excepto para
regular o LCD e modo de controlo da
luminosidade do taquímetro.
●
Apenas para o R.U.: Para alternar os
visores do velocímetro e conta-quiló-
metros/contador de percurso entre
quilómetros e milhas, prima a tecla
“SELECT” durante pelo menos um se-
gundo.
Taquímetro
O taquímetro eléctrico permite ao condutor
controlar a velocidade do motor e mantê-la
dentro da gama de potência ideal.

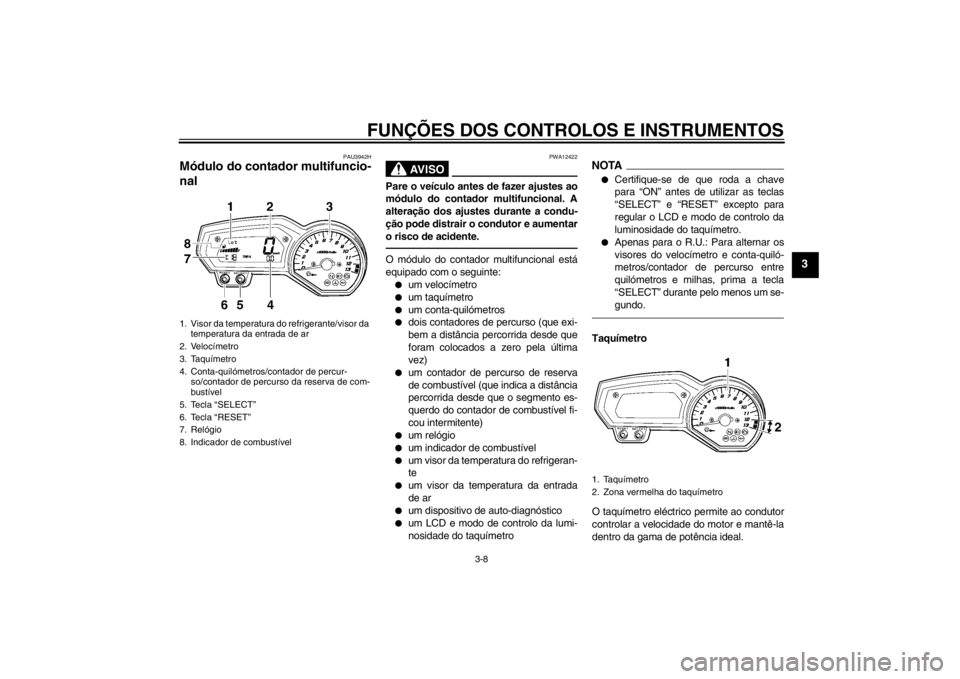

1. Visor da temperatura do refrigerante/visor da
temperatura da entrada de ar
2. Velocímetro
3. Taquímetro
4. Conta-quilómetros/contador de percur- so/contador de percurso da reserva de com-
bustível
5. Tecla “SELECT”
6. Tecla “RESET”
7. Relógio
8. Indicador de combustível

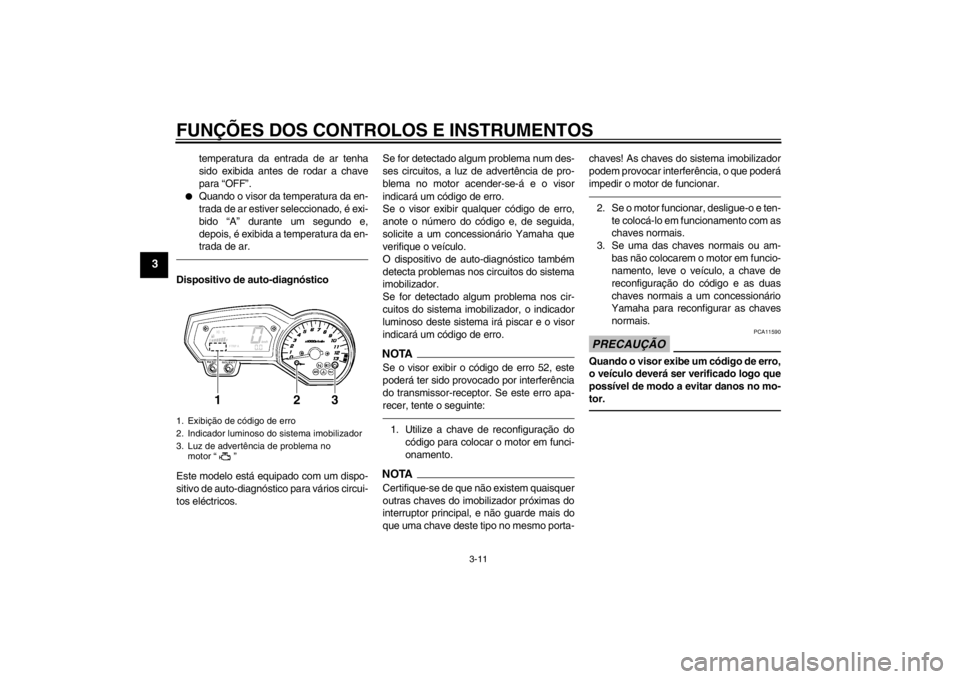

1. Taquímetro
2. Zona vermelha do taquímetro
U1ECP1P0.book Page 8 Monday, August 8, 2011 3:46 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-9
3
Sempre que a chave for rodada para “ON”,
o ponteiro do taquímetro avançará rapida-
mente pela gama de rpm e regressará a
zero rpm, a fim de testar o circuito eléctrico.PRECAUÇÃO
PCA10031
Não utilize o motor na zona vermelha do
taquímetro.
Zona vermelha: 12000 rpm e acimaRelógio
O relógio é exibido quando a chave é roda-
da para “ON”. Além disso, o relógio pode
ser exibido durante 10 segundos, premindo
a tecla “SELECT” quando o interruptor prin-
cipal estiver na posição “OFF”, “LOCK”
ou “ ”.Para acertar o relógio
1. Rode a chave para “ON”.
2. Prima simultaneamente as teclas “SE-
LECT” e “RESET” durante pelo menos
dois segundos.
3. Quando os dígitos da hora ficarem in- termitentes, prima a tecla “RESET”
para acertar a hora.
4. Prima a tecla “SELECT” e os dígitos dos minutos ficarão intermitentes.
5. Prima a tecla “RESET” para acertar os
minutos.
6. Prima a tecla “SELECT” e depois sol- te-a para colocar o relógio em funcio-
namento.
Modos de conta-quilómetros e contador
de percurso Prima a tecla “SELECT” para mudar o visor
entre o modo de conta-quilómetros “ODO”
e os modos de contador de percurso “TRIP
A” e “TRIP B” pela seguinte ordem:
TRIP A
 TRIP B  ODO  TRIP A
Quando a quantidade de combustível no
depósito reduzir para 3.4 L (0.90 US gal,
0.75 Imp.gal), o segmento esquerdo do
contador de combustível ficará intermitente
e o visor do conta-quilómetros mudará au-
tomaticamente para o modo de contador de
percurso de reserva de combustível “F-
TRIP” e começará a contar a distância per-
corrida a partir desse ponto. Nesse caso,
prima a tecla “SELECT” para mudar o visor
entre os diversos modos de contador de
percurso e conta-quilómetros pela ordem
seguinte:
F-TRIP  TRIP A  TRIP B  ODO  F-
TRIP
Para reiniciar um contador de percurso, se-
leccione-o premindo a tecla “SELECT”, e
prima depois a tecla “RESET” durante pelo
menos um segundo. Se não reiniciar o con-
tador de percurso da reserva de combustí-
vel manualmente, este reiniciar-se-á
automaticamente e o visor voltará para o
modo anterior após reabastecer e percorrer
5 km (3 mi).

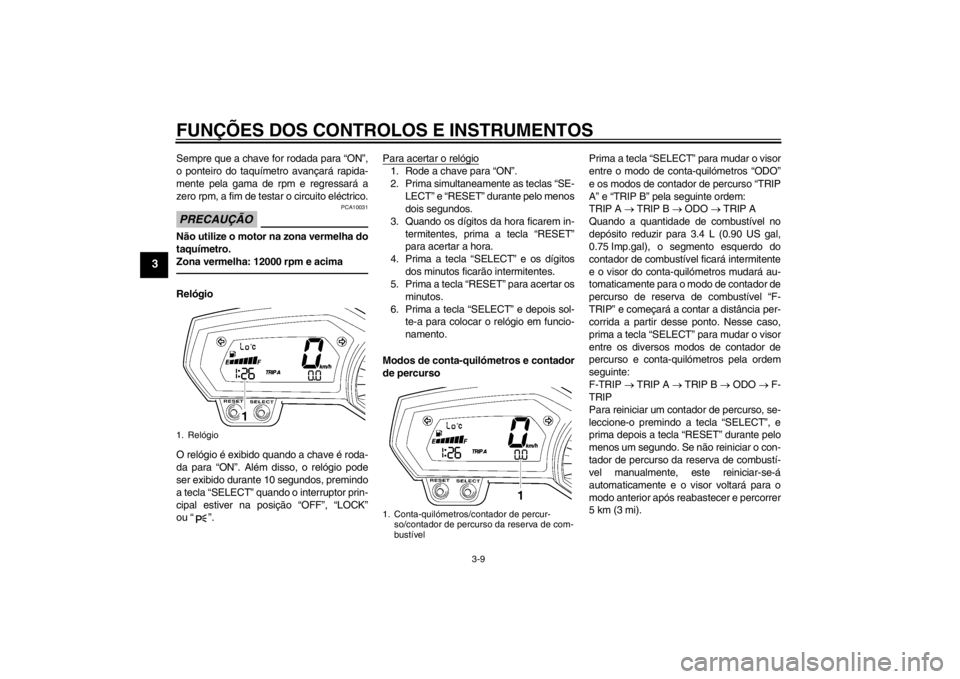

1. Relógio
1. Conta-quilómetros/contador de percur- so/contador de percurso da reserva de com-
bustível
U1ECP1P0.book Page 9 Monday, August 8, 2011 3:46 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-10
3
Indicador de combustível
O contador de combustível indica a quanti-
dade de combustível que se encontra no
respectivo depósito. Os segmentos do visor
correspondentes ao contador de combustí-
vel desaparecem na direcção de “E” (vazio)
à medida que o nível de combustível dimi-
nui. Quando o último segmento à esquerda
começar a piscar, reabasteça logo que pos-
sível.NOTAEste indicador de combustível está equipa-
do com um sistema de auto-diagnóstico. Se
for detectado um problema no circuito eléc-
trico, o ciclo seguinte será repetido até que
a avaria seja corrigida: “E” (vazio), “F”
(cheio) e o símbolo “ ” piscarão oito vezes
e depois apagar-se-ão durante aproxima- damente 3 segundos. Se isto acontecer,
solicite a um concessionário Yamaha que
verifique o circuito eléctrico.
Modo da temperatura do refrigerante
O visor da temperatura do refrigerante indi-
ca a temperatura do refrigerante.NOTAQuando o visor da temperatura do refrige-
rante estiver seleccionado, é indicado “C”
durante um segundo, seguido da tempera-
tura do refrigerante.PRECAUÇÃO
PCA10021
Interrompa o funcionamento do motor
se este estiver a sobreaquecer.
Modo da temperatura da entrada de ar
O visor da temperatura da entrada de ar in-
dica a temperatura do ar aspirado para den-
tro da caixa do filtro de ar. Rode a chave
para “ON” e prima a tecla “RESET” para
mudar o visor da temperatura do refrigeran-
te para o visor da temperatura da entrada
de ar. Prima novamente a tecla “RESET”
para voltar ao visor da temperatura do refri-
gerante.NOTA●
Mesmo que tenha sido configurada a
exibição da temperatura da entrada de
ar, a luz de advertência da temperatu-
ra do refrigerante acende-se se o mo-
tor sobreaquecer.
●
Quando a chave é rodada para “ON”,
a temperatura do refrigerante é auto-
maticamente exibida, mesmo que a

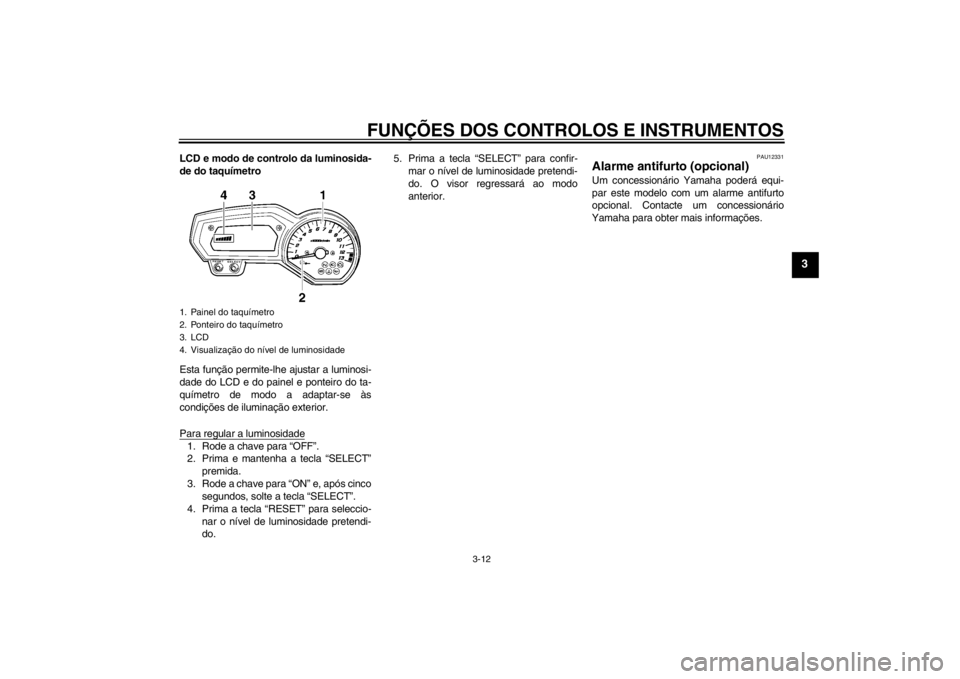

1. Indicador de combustível
1. Visor da temperatura do refrigerante
1. Visor da temperatura da entrada de ar
U1ECP1P0.book Page 10 Monday, August 8, 2011 3:46 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-11
3
temperatura da entrada de ar tenha
sido exibida antes de rodar a chave
para “OFF”.
●
Quando o visor da temperatura da en-
trada de ar estiver seleccionado, é exi-
bido “A” durante um segundo e,
depois, é exibida a temperatura da en-
trada de ar.
Dispositivo de auto-diagnóstico
Este modelo está equipado com um dispo-
sitivo de auto-diagnóstico para vários circui-
tos eléctricos.Se for detectado algum problema num des-
ses circuitos, a luz de advertência de pro-
blema no motor acender-se-á e o visor
indicará um código de erro.
Se o visor exibir qualquer código de erro,
anote o número do código e, de seguida,
solicite a um concessionário Yamaha que
verifique o veículo.
O dispositivo de auto-diagnóstico também
detecta problemas nos circuitos do sistema
imobilizador.
Se for detectado algum problema nos cir-
cuitos do sistema imobilizador, o indicador
luminoso deste sistema irá piscar e o visor
indicará um código de erro.
NOTASe o visor exibir o código de erro 52, este
poderá ter sido provocado por interferência
do transmissor-receptor. Se este erro apa-
recer, tente o seguinte:1. Utilize a chave de reconfiguração do
código para colocar o motor em funci-
onamento.NOTACertifique-se de que não existem quaisquer
outras chaves do imobilizador próximas do
interruptor principal, e não guarde mais do
que uma chave deste tipo no mesmo porta- chaves! As chaves do sistema imobilizador
podem provocar interferência, o que poderá
impedir o motor de funcionar.
2. Se o motor funcionar, desligue-o e ten-
te colocá-lo em funcionamento com as
chaves normais.
3. Se uma das chaves normais ou am- bas não colocarem o motor em funcio-
namento, leve o veículo, a chave de
reconfiguração do código e as duas
chaves normais a um concessionário
Yamaha para reconfigurar as chaves
normais.PRECAUÇÃO
PCA11590
Quando o visor exibe um código de erro,
o veículo deverá ser verificado logo que
possível de modo a evitar danos no mo-
tor.
1. Exibição de código de erro
2. Indicador luminoso do sistema imobilizador
3. Luz de advertência de problema no motor “ ”
1
2
3
U1ECP1P0.book Page 11 Monday, August 8, 2011 3:46 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-12
3
LCD e modo de controlo da luminosida-
de do taquímetro
Esta função permite-lhe ajustar a luminosi-
dade do LCD e do painel e ponteiro do ta-
químetro de modo a adaptar-se às
condições de iluminação exterior.
Para regular a luminosidade1. Rode a chave para “OFF”.
2. Prima e mantenha a tecla “SELECT”
premida.
3. Rode a chave para “ON” e, após cinco segundos, solte a tecla “SELECT”.
4. Prima a tecla “RESET” para seleccio- nar o nível de luminosidade pretendi-
do. 5. Prima a tecla “SELECT” para confir-
mar o nível de luminosidade pretendi-
do. O visor regressará ao modo
anterior.
PAU12331
Alarme antifurto (opcional) Um concessionário Yamaha poderá equi-
par este modelo com um alarme antifurto
opcional. Contacte um concessionário
Yamaha para obter mais informações.
1. Painel do taquímetro
2. Ponteiro do taquímetro
3. LCD
4. Visualização do nível de luminosidade
U1ECP1P0.book Page 12 Monday, August 8, 2011 3:46 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-13
3
PAU12349
Interruptores do guiador EsquerdaDireita
PAU12350
Interruptor de ultrapassagem “ ”
Prima este interruptor para acender e apa-
gar o farol dianteiro.
PAU12400
Interruptor de farol alto/baixo “ / ”
Regule este interruptor para “ ” para
acender os máximos e para “ ” para
acender os médios.
PAU12460
Interruptor do sinal de mudança de
direcção “ / ”
Para sinalizar uma mudança de direcção
para a direita, empurre este interruptor
para “ ”. Para sinalizar uma mudança de
direcção para a esquerda, empurre este in-
terruptor para “ ”. Assim que libertado, ointerruptor volta para a posição central.
Para desligar o sinal de mudança de direc-
ção, prima o interruptor depois deste ter vol-
tado para a posição central.
PAU12500
Interruptor da buzina “ ”
Prima este interruptor para buzinar.
PAU12660
Interruptor de paragem do
motor “ / ”
Coloque este interruptor em “ ” antes de
colocar o motor em funcionamento. Colo-
que este interruptor em “ ” para desligar o
motor em caso de emergência, tal como
quando o veículo se vira ou o cabo do ace-
lerador fica preso.
PAU12711
Interruptor de arranque “ ”
Prima este interruptor para pôr o motor a
trabalhar com o motor de arranque. Consul-
te a página 5-1 para obter instruções relati-
vas ao arranque, antes de colocar o motor
em funcionamento.
PAU44710
A luz de advertência de problema no motor
e a luz de advertência do ABS (apenas para
modelo com sistema ABS) acendem-se
1. Interruptor de ultrapassagem “ ”
2. Interruptor de farol alto/baixo “ / ”
3. Interruptor do sinal de mudança de
direcção “ / ”
4. Interruptor da buzina “ ”
5. Interruptor de perigo “ ”
1. Interruptor de paragem do motor “ / ”
2. Interruptor de arranque “ ”
U1ECP1P0.book Page 13 Monday, August 8, 2011 3:46 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-14
3
quando a chave é rodada para “ON” e o in-
terruptor de arranque é premido, mas isto
não indica qualquer avaria.
PAU12733
Interruptor de perigo “ ”
Com a chave na posição “ON” ou “ ”, uti-
lize este interruptor para acender as luzes
de perigo (intermitência simultânea de to-
dos os sinais de mudança de direcção).
As luzes de perigo são utilizadas em caso
de emergência ou para avisar outros con-
dutores quando o seu veículo está parado
num local onde possa representar um peri-
go para o trânsito.PRECAUÇÃO
PCA10061
Não utilize as luzes de perigo durante
um longo período de tempo com o motor
desligado, caso contrário a bateria pode
descarregar.
PAU12820

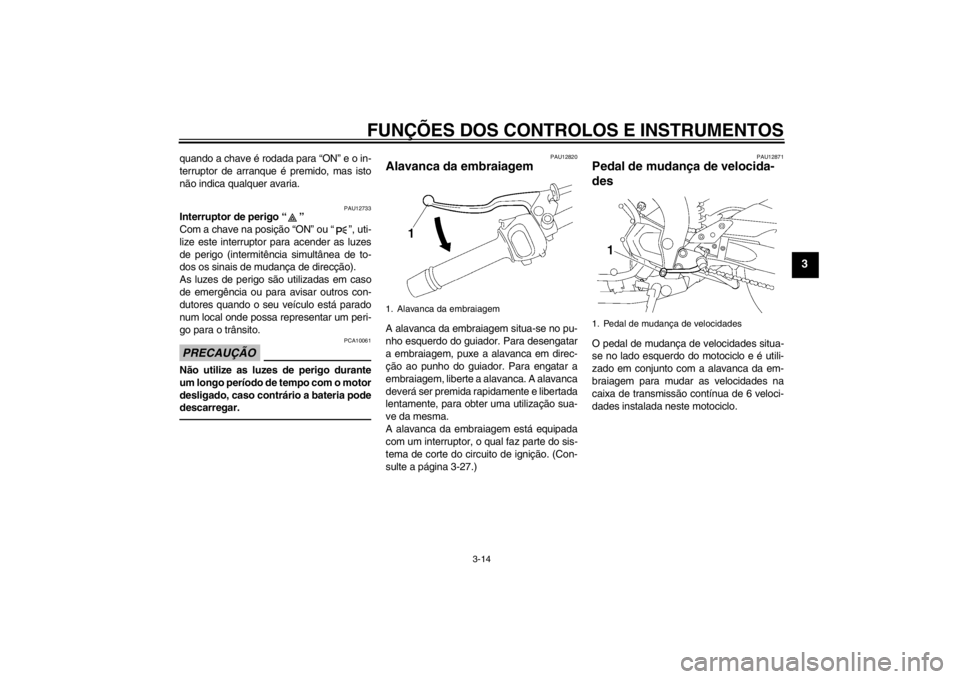

Alavanca da embraiagem A alavanca da embraiagem situa-se no pu-
nho esquerdo do guiador. Para desengatar
a embraiagem, puxe a alavanca em direc-
ção ao punho do guiador. Para engatar a
embraiagem, liberte a alavanca. A alavanca
deverá ser premida rapidamente e libertada
lentamente, para obter uma utilização sua-
ve da mesma.
A alavanca da embraiagem está equipada
com um interruptor, o qual faz parte do sis-
tema de corte do circuito de ignição. (Con-
sulte a página 3-27.)
PAU12871
Pedal de mudança de velocida-
des O pedal de mudança de velocidades situa-
se no lado esquerdo do motociclo e é utili-
zado em conjunto com a alavanca da em-
braiagem para mudar as velocidades na
caixa de transmissão contínua de 6 veloci-
dades instalada neste motociclo.
1. Alavanca da embraiagem
1. Pedal de mudança de velocidades
U1ECP1P0.book Page 14 Monday, August 8, 2011 3:46 PM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-15
3
PAU26823

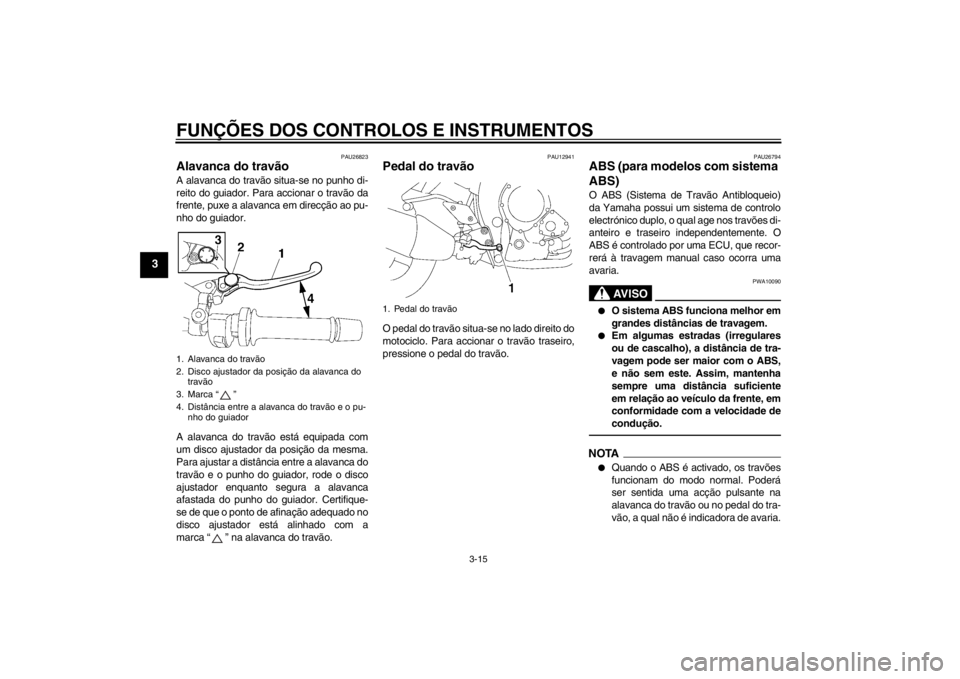

Alavanca do travão A alavanca do travão situa-se no punho di-
reito do guiador. Para accionar o travão da
frente, puxe a alavanca em direcção ao pu-
nho do guiador.
A alavanca do travão está equipada com
um disco ajustador da posição da mesma.
Para ajustar a distância entre a alavanca do
travão e o punho do guiador, rode o disco
ajustador enquanto segura a alavanca
afastada do punho do guiador. Certifique-
se de que o ponto de afinação adequado no
disco ajustador está alinhado com a
marca “ ” na alavanca do travão.
PAU12941
Pedal do travão O pedal do travão situa-se no lado direito do
motociclo. Para accionar o travão traseiro,
pressione o pedal do travão.
PAU26794
ABS (para modelos com sistema
ABS) O ABS (Sistema de Travão Antibloqueio)
da Yamaha possui um sistema de controlo
electrónico duplo, o qual age nos travões di-
anteiro e traseiro independentemente. O
ABS é controlado por uma ECU, que recor-
rerá à travagem manual caso ocorra uma
avaria.
AV I S O
PWA10090
●
O sistema ABS funciona melhor em
grandes distâncias de travagem.
●
Em algumas estradas (irregulares
ou de cascalho), a distância de tra-
vagem pode ser maior com o ABS,
e não sem este. Assim, mantenha
sempre uma distância suficiente
em relação ao veículo da frente, em
conformidade com a velocidade de
condução.
NOTA●
Quando o ABS é activado, os travões
funcionam do modo normal. Poderá
ser sentida uma acção pulsante na
alavanca do travão ou no pedal do tra-
vão, a qual não é indicadora de avaria.
1. Alavanca do travão
2. Disco ajustador da posição da alavanca do travão
3. Marca “ ”
4. Distância entre a alavanca do travão e o pu- nho do guiador
1. Pedal do travão
U1ECP1P0.book Page 15 Monday, August 8, 2011 3:46 PM
