MANUTENZIONE E REGOLAZIONI PERIODICHE
6-43
6
scaldaacqua o fornaci. La benzina o i va-
pori di benzina possono accendersi o
esplodere, provocando gravi infortuni o
danni materiali.
U1ECH1H0.book Page 43 Monday, August 8, 2011 10:46 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-44
6
HAU42503

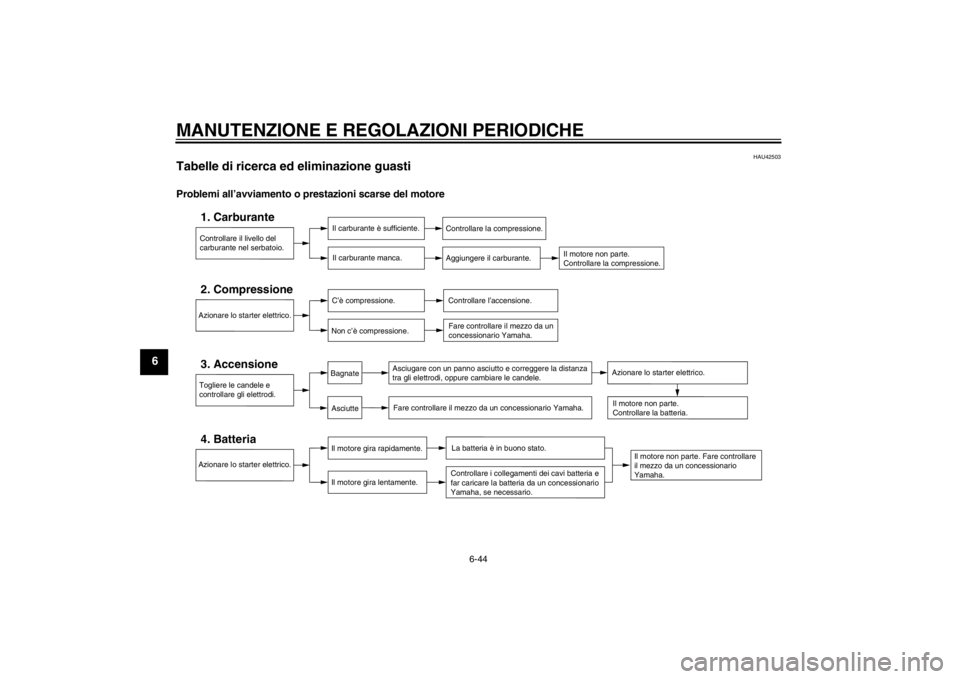

Tabelle di ricerca ed eliminazione guasti Problemi all’avviamento o prestazioni scarse del motore
Controllare il livello del
carburante nel serbatoio.1. Carburante
Il carburante è sufficiente.Il carburante manca.
Controllare la compressione.
Aggiungere il carburante.
Il motore non parte.
Controllare la compressione.
Azionare lo starter elettrico.2. Compressione
C’è compressione.
Non c’è compressione.
Controllare l’accensione. Fare controllare il mezzo da un
concessionario Yamaha.
Togliere le candele e
controllare gli elettrodi.3. Accensione
Asciugare con un panno asciutto e correggere la distanza
tra gli elettrodi, oppure cambiare le candele.
Fare controllare il mezzo da un concessionario Yamaha.
Il motore non parte. Fare controllare
il mezzo da un concessionario
Yamaha.
Il motore non parte.
Controllare la batteria.
Azionare lo starter elettrico.4. Batteria
Il motore gira rapidamente.
Il motore gira lentamente.
La batteria è in buono stato.Controllare i collegamenti dei cavi batteria e
far caricare la batteria da un concessionario
Yamaha, se necessario.
AsciutteBagnate
Azionare lo starter elettrico.
U1ECH1H0.book Page 44 Monday, August 8, 2011 10:46 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-45
6
Surriscaldamento del motore
AVVERTENZA
HWAT1040
●
Non togliere il tappo radiatore quando il motore e il radiatore sono caldi. Liquido bollente e vapore possono fuoriuscire sot-
to pressione e provocare lesioni gravi. Ricordarsi di aspettare fino a quando il motore si è raffreddato.
●
Mettere un panno spesso, come un asciugamano, sul tappo radiatore, e poi girarlo lentamente in senso antiorario fino al
fermo, per permettere alla pressione residua di fuoriuscire. Quando cessa il sibilo, premere il tappo mentre lo si gira in sen-
so antiorario, e poi toglierlo.
NOTASe non si dispone di liquido refrigerante, in sua vece si può usare provvisoriamente dell’acqua del rubinetto, a patto che la s i sostituisca al
più presto possibile con il liquido refrigerante consigliato.Attendere fino a
quando il motore
si è raffreddato.
Controllare il livello del liquido
refrigerante nel serbatoio e nel
radiatore.
Il livello del liquido
refrigerante è corretto.Il livello del liquido refrigerante
è basso. Verificare che non ci
siano perdite nel sistema di
raffreddamento.
Fare controllare e riparare il
sistema di raffreddamento da un
concessionario Yamaha.
Aggiungere liquido refrigerante.
(Vedere NOTA.)
Accendere il motore. Se il motore si surriscalda ancora, fare
controllare e riparare il sistema di raffreddamento da un
concessionario Yamaha.
Ci sono
delle perdite.
Non ci sono
perdite.
U1ECH1H0.book Page 45 Monday, August 8, 2011 10:46 AM

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-1
7
HAU37833
Verniciatura opaca, prestare at-
tenzione ATTENZIONE
HCA15192
Alcuni modelli sono equipaggiati con
parti a verniciatura opaca. Prima della
pulizia del veicolo, si raccomanda di
consultare un concessionario Yamaha
per consigli sui prodotti da usare. L’uti-
lizzo di spazzole, prodotti chimici forti o
detergenti aggressivi per la pulizia di
queste parti può graffiare o danneggiar-
ne la superficie. Si raccomanda inoltre di
non applicare cera su nessuna parte con
verniciatura opaca.
HAU26014
Pulizia Benché la struttura aperta di un motociclo ri-
veli tutti gli aspetti attraenti della sua tecno-
logia, essa la rende anche più vulnerabile.
Ruggine e corrosione possono svilupparsi
malgrado l’impiego di componenti di alta
qualità. Un tubo di scarico arrugginito po-
trebbe non dare nell’occhio su una macchi-
na, ma comprometterebbe
irrimediabilmente l’estetica di un motociclo.
Una pulizia frequente e appropriata non
soddisfa soltanto le condizioni di garanzia,
bensì mantiene l’estetica del motociclo, ne
allunga la durata e ne ottimizza le prestazio-
ni.
Prima della pulizia1. Coprire l’uscita gas di scarico con un sacchetto di plastica dopo che il moto-
re si è raffreddato.
2. Accertarsi che tutti i tappi ed i coperchi, i connettori e gli elementi di connessio-
ne elettrici, cappucci candele compre-
si, siano ben serrati.
3. Eliminare lo sporco difficile da trattare, come l’olio bruciato sul carter, con uno
sgrassante ed una spazzola, ma non
applicare mai questi prodotti sui para-
olio, sulle guarnizioni, sui pignoni, sulla catena di trasmissione e sui perni ruo-
te. Sciacquare sempre lo sporco ed il
prodotto sgrassante con acqua.
Pulizia
ATTENZIONE
HCA10772
●
Evitare di usare detergenti per ruote
fortemente acidi, specialmente sul-
le ruote a raggi. Se si utilizzano pro-
dotti del genere sullo sporco
particolarmente ostinato, non la-
sciare il detergente sulla superficie
interessata più a lungo di quanto in-
dicato sulle istruzioni per l’uso.
Inoltre sciacquare a fondo la super-
ficie con acqua, asciugarla imme-
diatamente e poi applicare uno
spray protettivo anticorrosione.
●
Metodi di lavaggio errati possono
danneggiare le parti in plastica
(quali le carenature, i pannelli, i pa-
rabrezza, le lenti faro, le lenti pan-
nello strumenti ecc.) e le marmitte.
Per pulire la plastica, usare soltanto
un panno o una spugna soffici e pu-
liti. Tuttavia, se non è possibile puli-
re a fondo le parti in plastica con
acqua, è possibile utilizzare un de-
tergente neutro diluito in acqua. Ac-
certarsi di sciacquare con
U1ECH1H0.book Page 1 Monday, August 8, 2011 10:46 AM

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-2
7
abbondante acqua ogni residuo di
detergente poiché è dannoso per le
parti in plastica.
●
Non utilizzare prodotti chimici forti
sulle parti in plastica. Accertarsi di
non utilizzare panni o spugne che
siano stati in contatto con prodotti
di pulizia forti o abrasivi, solvente o
diluente, carburante (benzina), pro-
dotti per rimuovere o inibire la rug-
gine, liquido freni, antigelo o
elettrolito.
●
Non utilizzare macchine di lavaggio
con getti d’acqua ad alta pressione
o di vapore, perché possono provo-
care infiltrazioni d’acqua e deterio-
ramenti nelle seguenti zone: tenute
(dei cuscinetti ruota e del forcello-
ne, forcella e freni), componenti
elettrici (connettori, elementi di
connessione, strumenti, interruttori
e luci), tubi sfiato e ventilazione.
●
Per i motocicli muniti di parabrezza:
Non usare detergenti forti o spugne
dure che provocherebbero opacità
o graffi. Alcuni prodotti detergenti
per la plastica possono lasciare
graffi sul parabrezza. Provare il pro-
dotto su una piccola parte nascosta
del parabrezza per accertarsi che
non lasci segni. Se il parabrezza ègraffiato, usare un preparato luci-
dante di qualità per plastica dopo il
lavaggio.
Dopo l’utilizzo normaleTogliere lo sporco con acqua calda, un de-
tergente neutro ed una spugna soffice e pu-
lita, e poi sciacquare a fondo con acqua
pulita. Utilizzare uno spazzolino da denti o
uno scovolino per bottiglie per le zone di dif-
ficile accesso. Lo sporco difficile da trattare
e gli insetti si eliminano più facilmente co-
prendo la superficie interessata con un pan-
no bagnato qualche minuto prima della
pulizia.
Dopo la guida nella pioggia, vicino al maree su strade su cui è stato sparso del salePoiché il sale marino o quello sparso sulle
strade in inverno è estremamente corrosivo
in combinazione con l’acqua, ogni volta che
si è utilizzato il mezzo nella pioggia, vicino al
mare e su strade su cui è stato sparso del
sale procedere come segue.NOTAIl sale sparso sulle strade in inverno può re-
starvi fino alla primavera.
1. Lavare il motociclo con acqua fredda e
con un detergente neutro, dopo che il
motore si è raffreddato.
ATTENZIONE: Non usare acqua cal-
da, in quanto aumenta l’azione cor-
rosiva del sale.
[HCA10791]
2. Applicare uno spray anticorrosione su tutte le superfici di metallo, comprese
quelle cromate e nichelate, per preve-
nire la corrosione.
Dopo la pulizia 1. Asciugare il motociclo con una pelle di camoscio o un panno di tessuto assor-
bente.
2. Asciugare e lubrificare immediatamen- te la catena di trasmissione per impe-
dire che arrugginisca.
3. Lucidare con un prodotto specifico le superfici cromate, di alluminio o di ac-
ciaio inox, compreso l’impianto di sca-
rico. (Con la lucidatura si possono
eliminare persino le scoloriture provo-
cate dal calore sugli impianti di scarico
di acciaio inox.)
4. Per prevenire la corrosione, consiglia- mo di applicare uno spray protettivo su
tutte le superfici metalliche, comprese
quelle cromate e nichelate.
U1ECH1H0.book Page 2 Monday, August 8, 2011 10:46 AM

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-3
7
5. Utilizzare olio spray come detergenteuniversale per eliminare qualsiasi trac-
cia di sporco residuo.
6. Ritoccare i danneggiamenti di lieve en- tità della vernice provocati dai sassi,
ecc.
7. Applicare della cera su tutte le superfi- ci verniciate.
8. Lasciare asciugare completamente il motociclo prima di rimessarlo o di co-
prirlo.
AVVERTENZA
HWA11131
Corpi estranei sui freni o sui pneumatici
possono far perdere il controllo.●
Accertarsi che non ci sia olio o cera
sui freni o sui pneumatici.
●
Se necessario, pulire i dischi freni e
i le guarnizioni dei freni con un de-
tergente per dischi freni o con ace-
tone e lavare i pneumatici con
acqua calda ed un detergente neu-
tro. Prima di marciare a velocità ele-
vate, provare la capacità di frenata
del motociclo ed il suo comporta-
mento in curva.
ATTENZIONE
HCA10800
●
Applicare con parsimonia olio
spray e cera e accertarsi di togliere
con un panno il prodotto in ecces-
so.
●
Non applicare mai olio o cera sulle
parti in gomma e in plastica, bensì
trattarle con prodotti di pulizia spe-
cifici.
●
Evitare di usare prodotti lucidanti
abrasivi, in quanto asportano la ver-
nice.
NOTA●
Consultare un concessionario
Yamaha per consigli sui prodotti da
usare.
●
Lavaggio, pioggia o umidità possono
causare l’appannamento della lente
faro. Accendendo il faro per breve
tempo si aiuterà l’eliminazione della
condensa dalla lente.
HAU26182
Rimessaggio A breve termine
Per il rimessaggio del motociclo, usare
sempre un locale fresco e asciutto e, se ne-
cessario, proteggerlo dalla polvere con una
copertura che lasci traspirare l’aria. Accer-
tarsi che il motore e l’impianto di scarico si
siano raffreddati prima di coprire il motoci-
clo.ATTENZIONE
HCA10810
●
Se si rimessa il motociclo in un am-
biente scarsamente ventilato, o lo si
copre con una tela cerata quando è
ancora bagnato, si permette all’ac-
qua ed all’umidità di penetrare e di
provocare la formazione di ruggine.
●
Per prevenire la corrosione, evitare
scantinati umidi, ricoveri d’animali
(a causa della presenza d’ammonia-
ca) e gli ambienti in cui sono imma-
gazzinati prodotti chimici forti.
A lungo termine
Prima di rimessare il motociclo per diversi
mesi:1. Seguire tutte le istruzioni nella sezione
“Pulizia” del presente capitolo.
U1ECH1H0.book Page 3 Monday, August 8, 2011 10:46 AM

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-4
7
2. Riempire il serbatoio carburante edaggiungere uno stabilizzatore del car-
burante (se disponibile) per prevenire
l’arrugginimento del serbatoio carbu-
rante ed il deterioramento del carbu-
rante.
3. Eseguire le fasi riportate di seguito per proteggere i cilindri, i segmenti, ecc.
dalla corrosione.
a. Togliere i cappucci candele e le candele.
b. Versare un cucchiaino da tè di olio motore in ciascun foro delle cande-
le.
c. Installare i cappucci candele sulle candele e poi mettere le candele
sulla testa cilindro in modo che gli
elettrodi siano a massa. (Questo li-
miterà la formazione di scintille du-
rante la prossima fase.)
d. Mettere in rotazione diverse volte il motore con lo starter. (In questo
modo le pareti dei cilindri si ricopri-
ranno di olio.) AVVERTENZA! Per
prevenire danneggiamenti o in-
fortuni provocati dalle scintille,
accertarsi di aver messo a mas-
sa gli elettrodi della candela
mentre si fa girare il motore.
[HWA10951]
e. Togliere i cappucci candele dalle candele e poi installare le candele
ed i cappucci candele.
4. Lubrificare tutti i cavi di comando ed i perni di guida di tutte le leve e dei pe-
dali, come pure del cavalletto latera-
le/cavalletto centrale.
5. Controllare e, se necessario, ripristina-
re la pressione pneumatici e poi solle-
vare il motociclo in modo che
entrambe le ruote non tocchino terra.
In alternativa, far girare le ruote di poco
ogni mese in modo da prevenire il dan-
neggiamento locale dei pneumatici.
6. Coprire l’uscita gas di scarico con un sacchetto di plastica per prevenire la
penetrazione di umidità.
7. Togliere la batteria e caricarla comple- tamente. Riporla in un locale fresco ed
asciutto e caricarla una volta al mese.
Non riporre la batteria in un ambiente
troppo freddo o caldo [meno di 0 °C
(30 °F) oppure più di 30 °C (90 °F)].
Per maggiori informazioni sul rimes-
saggio della batteria, vedere pagina
6-31.
NOTAEseguire tutte le riparazioni eventualmente
necessarie prima di rimessare il motociclo.
U1ECH1H0.book Page 4 Monday, August 8, 2011 10:46 AM

CARATTERISTICHE TECNICHE
8-1
8
Dimensioni:Lunghezza totale:2140 mm (84.3 in)
Larghezza totale:
770 mm (30.3 in)
Altezza totale: 1060 mm (41.7 in)
Altezza alla sella: 815 mm (32.1 in)
Passo:
1460 mm (57.5 in)
Distanza da terra: 135 mm (5.31 in)
Raggio minimo di sterzata: 3000 mm (118.1 in)Peso:Peso in ordine di marcia:FZ1-N 214 kg (472 lb)
FZ1-NA 221 kg (487 lb)Motore:Tipo di motore:4 tempi, raffreddato a liquido, bialbero a
camme in testa DOHC
Disposizione dei cilindri: A quattro cilindri in linea
Cilindrata:
998 cm³
Alesaggio  corsa:
77.0  53.6 mm (3.03  2.11 in)
Rapporto di compressione: 11.50 : 1
Sistema di avviamento:
Avviamento elettrico Sistema di lubrificazione:
A carter umido
Olio motore:Marca consigliata:
YAMALUBE
Tipo: SAE 10W-30, 10W-40, 10W-50, 15W-40,
20W-40 oppure 20W-50
Gradazione dell’olio motore consigliato: API service tipo SG o superiore/JASO MA
Quantità di olio motore: Senza sostituzione della cartuccia del filtro
dell’olio:
2.90 L (3.07 US qt, 2.55 Imp.qt)
Con sostituzione della cartuccia del filtro
dell’olio:
3.10 L (3.28 US qt, 2.73 Imp.qt)Impianto di raffreddamento:Capacità serbatoio liquido refrigerante (fino al
livello massimo):0.25 L (0.26 US qt, 0.22 Imp.qt) Capacità del radiatore (tutto il circuito
compreso):
2.25 L (2.38 US qt, 1.98 Imp.qt)
Filtro dell’aria:Elemento del filtro dell’aria:Elemento di carta rivestito d'olioCarburante:Carburante consigliato:Soltanto benzina normale senza piombo
Capacità del serbatoio carburante: 18.0 L (4.76 US gal, 3.96 Imp.gal)
Quantità di riserva carburante:
3.4 L (0.90 US gal, 0.75 Imp.gal)Iniezione carburante:Corpo farfallato:Sigla di identificazione: 2D11 20Candela/-e:Produttore/modello:
NGK/CR9E
Distanza elettrodi: 0.7–0.8 mm (0.028–0.031 in)Frizione:Tipo di frizione:
In bagno d'olio, a dischi multipliTrasmissione:Rapporto di riduzione primaria:1.512 (65/43)
Trasmissione finale:
A catena
Rapporto di riduzione secondaria: 2.647 (45/17)
Tipo di trasmissione: Sempre in presa, a 6 rapporti
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40SAE 10W-50
U1ECH1H0.book Page 1 Monday, August 8, 2011 10:46 AM

CARATTERISTICHE TECNICHE
8-2
8
Comando:Con il piede sinistro
Rapporti di riduzione: 1ª:2.533 (38/15)
2ª: 2.063 (33/16)
3ª:
1.762 (37/21)
4ª: 1.522 (35/23)
5ª: 1.350 (27/20)
6ª:
1.208 (29/24)Parte ciclistica:Tipo di telaio:A diamante
Angolo di incidenza:
25.00 grado
Avancorsa: 109 mm (4.3 in)Pneumatico anteriore:Tipo:
Senza camera d'aria
Misura: 120/70 ZR17M/C (58W)
Produttore/modello: DUNLOP/D221FAPneumatico posteriore:Tipo: Senza camera d'aria
Misura: 190/50 ZR17M/C (73W) Produttore/modello:
DUNLOP/D221G
Carico:Carico massimo:
FZ1-N 196 kg (432 lb)
FZ1-NA 189 kg (417 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici freddi):Condizione di carico:0–90 kg (0–198 lb)
Anteriore:250 kPa (2.50 kgf/cm², 36 psi)
Posteriore: 290 kPa (2.90 kgf/cm², 42 psi)
Condizione di carico:
FZ1-N 90–196 kg (198–432 lb)
FZ1-NA 90–189 kg (198–417 lb)
Anteriore:250 kPa (2.50 kgf/cm², 36 psi)
Posteriore: 290 kPa (2.90 kgf/cm², 42 psi)
Marcia ad alta velocità: Anteriore:250 kPa (2.50 kgf/cm², 36 psi)
Posteriore: 290 kPa (2.90 kgf/cm², 42 psi)Ruota anteriore:Tipo di ruota:Ruota in lega
Dimensioni cerchio: 17M/C x MT3.50
Ruota posteriore:Tipo di ruota:Ruota in lega
Dimensioni cerchio:
17M/C x MT6.00Freno anteriore:Tipo:A doppio disco
Comando:
Con la mano destra
Liquido consigliato: DOT 4Freno posteriore:Tipo:
A disco singolo
Comando: Con il piede destro
Liquido consigliato: DOT 4Sospensione anteriore:Tipo:Forcella telescopica
Tipo a molla/ammortizzatore: Molla a spirale / ammortizzatore idraulico
Escursione ruota:
130.0 mm (5.12 in)Sospensione posteriore:Tipo:Forcellone oscillante (sospensione
articolata)
Tipo a molla/ammortizzatore: Molla a spirale / ammortizzatore gas/olio
Escursione ruota:
130.0 mm (5.12 in)
U1ECH1H0.book Page 2 Monday, August 8, 2011 10:46 AM

CARATTERISTICHE TECNICHE
8-3
8
Impianto elettrico:Sistema d’accensione:TCI
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:YTZ14S
Tensione, capacità:
12 V, 11.2 AhFaro:Tipo a lampadina:Lampada alogenaTensione, potenza lampadina  quantità:Faro:
12 V, 60 W/55 W  1
Lampada biluce fanalino/stop: 12 V, 5.0 W/21.0 W  1
Indicatore di direzione anteriore:
12 V, 10.0 W  2
Indicatore di direzione posteriore: 12 V, 10.0 W  2
Luce ausiliaria: 12 V, 5.0 W  2
Luce targa:
12 V, 5.0 W  1
Luce pannello strumenti: LED
Spia del folle: LED
Spia abbagliante:
LED
Spia del livello dell’olio: LED Spia degli indicatori di direzione:
LED
Spia temperatura liquido refrigerante: LED
Spia problemi al motore:
LED
Spia dell’ABS: FZ1-NA LED
Spia del sistema immobilizzatore: LED
Fusibili:Fusibile principale:50.0 A
Fusibile del faro: 15.0 A
Fusibile del fanalino di coda:
10.0 A
Fusibile dell’impianto di segnalazione: 10.0 A
Fusibile dell’accensione: 15.0 A
Fusibile della ventola del radiatore:
10.0 A  2
Fusibile dell’impianto di iniezione carburante: 15.0 A
Fusibile della centralina dell’ABS: FZ1-NA 10.0 A
Fusibile del motorino dell’ABS:
FZ1-NA 30.0 A
Fusibile di backup: 10.0 A
U1ECH1H0.book Page 3 Monday, August 8, 2011 10:46 AM
