YAMAHA FZ1-N 2012 Manuale duso (in Italian)

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-33
6
HAU43133

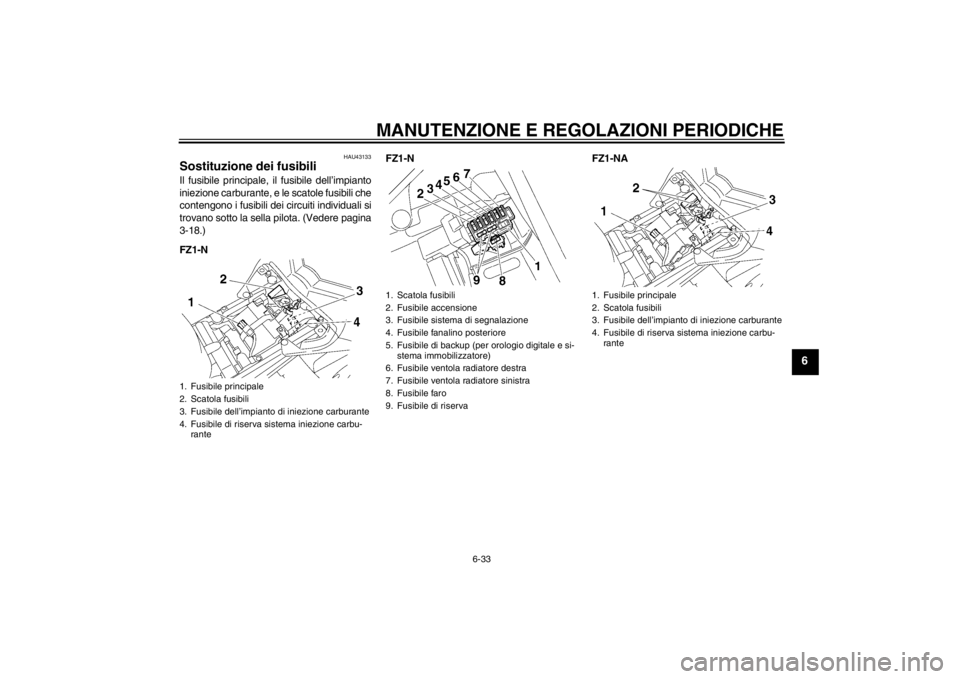

Sostituzione dei fusibili Il fusibile principale, il fusibile dell’impianto
iniezione carburante, e le scatole fusibili che
contengono i fusibili dei circuiti individuali si
trovano sotto la sella pilota. (Vedere pagina
3-18.)
FZ1-NFZ1-N
FZ1-NA1. Fusibile principale
2. Scatola fusibili
3. Fusibile dell’impianto di iniezione carburante
4. Fusibile di riserva sistema iniezione carbu-
rante
1. Scatola fusibili
2. Fusibile accensione
3. Fusibile sistema di segnalazione
4. Fusibile fanalino posteriore
5. Fusibile di backup (per orologio digitale e si- stema immobilizzatore)
6. Fusibile ventola radiatore destra
7. Fusibile ventola radiatore sinistra
8. Fusibile faro
9. Fusibile di riserva
1. Fusibile principale
2. Scatola fusibili
3. Fusibile dell’impianto di iniezione carburante
4. Fusibile di riserva sistema iniezione carbu- rante
U1ECH1H0.book Page 33 Monday, August 8, 2011 10:46 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-34
6
FZ1-NA
Se un fusibile è bruciato, sostituirlo come
segue.NOTAEseguire i passi 2, 3, 7 e 8 solo per il fusibile
dell’impianto iniezione carburante.1. Girare la chiave su “OFF” e spegnereil circuito elettrico in questione. 2. Sganciare l’elastico per batteria, e poi
togliere il copribatteria.
3. Togliere il coperchio del relè di avvia- mento tirandolo verso l’alto. 4. Togliere il fusibile bruciato ed installare
un fusibile nuovo dell’amperaggio se-
condo specifica. AVVERTENZA! Non
utilizzare un fusibile di amperaggio
superiore a quello consigliato per
evitare di provocare danni estesi
all’impianto elettrico ed eventual-
mente un incendio.
[HWA15131]

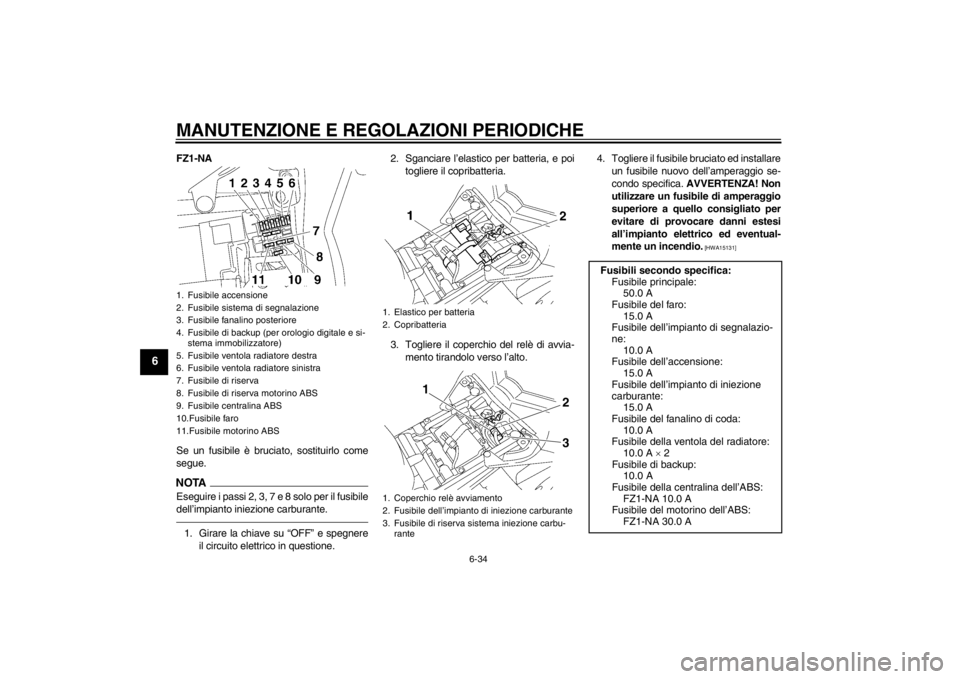

1. Fusibile accensione
2. Fusibile sistema di segnalazione
3. Fusibile fanalino posteriore
4. Fusibile di backup (per orologio digitale e si- stema immobilizzatore)
5. Fusibile ventola radiatore destra
6. Fusibile ventola radiatore sinistra
7. Fusibile di riserva
8. Fusibile di riserva motorino ABS
9. Fusibile centralina ABS
10.Fusibile faro
11.Fusibile motorino ABS
1. Elastico per batteria
2. Copribatteria
1. Coperchio relè avviamento
2. Fusibile dell’impianto di iniezione carburante
3. Fusibile di riserva sistema iniezione carbu- rante
2
1
3
Fusibili secondo specifica:Fusibile principale:50.0 A
Fusibile del faro:
15.0 A
Fusibile dell’impianto di segnalazio-
ne:
10.0 A
Fusibile dell’accensione: 15.0 A
Fusibile dell’impianto di iniezione
carburante: 15.0 A
Fusibile del fanalino di coda: 10.0 A
Fusibile della ventola del radiatore:
10.0 A  2
Fusibile di backup: 10.0 A
Fusibile della centralina dell’ABS: FZ1-NA 10.0 A
Fusibile del motorino dell’ABS:
FZ1-NA 30.0 A
U1ECH1H0.book Page 34 Monday, August 8, 2011 10:46 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-35
6
5. Girare la chiave su “ON” ed accendereil circuito elettrico in questione per con-
trollare se l’apparecchiatura funziona.
6. Se nuovamente il fusibile brucia subi- to, fare controllare l’impianto elettrico
da un concessionario Yamaha.
7. Installare il coperchio del relè di avvia- mento.
8. Installare il copribatteria, e poi aggan- ciare l’elastico per batteria sul suppor-
to.
HAU34385

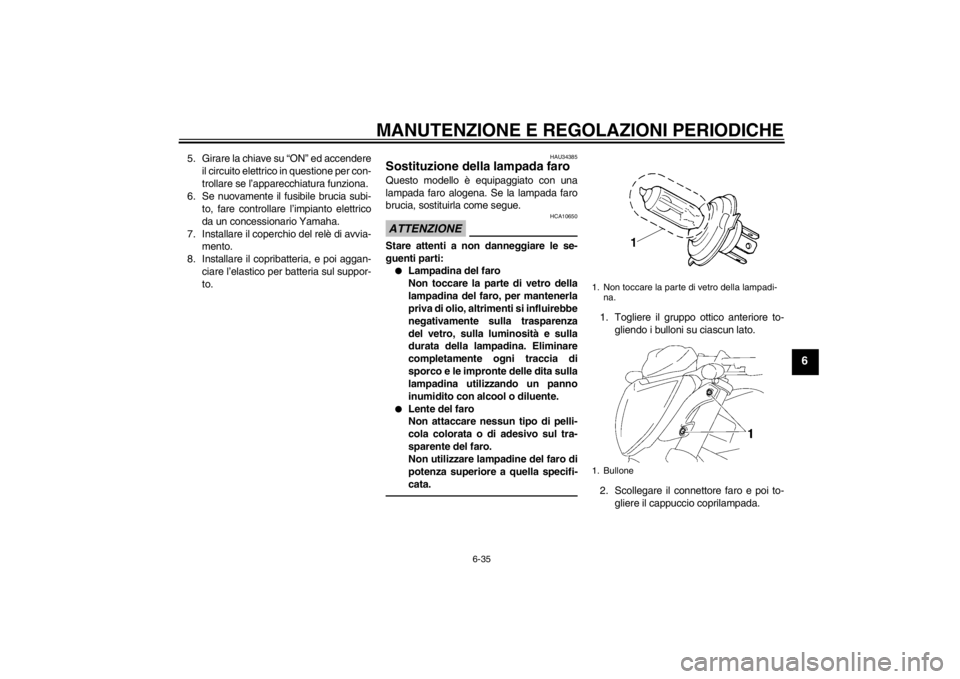

Sostituzione della lampada faro Questo modello è equipaggiato con una
lampada faro alogena. Se la lampada faro
brucia, sostituirla come segue.ATTENZIONE
HCA10650
Stare attenti a non danneggiare le se-
guenti parti:●
Lampadina del faro
Non toccare la parte di vetro della
lampadina del faro, per mantenerla
priva di olio, altrimenti si influirebbe
negativamente sulla trasparenza
del vetro, sulla luminosità e sulla
durata della lampadina. Eliminare
completamente ogni traccia di
sporco e le impronte delle dita sulla
lampadina utilizzando un panno
inumidito con alcool o diluente.
●
Lente del faro
Non attaccare nessun tipo di pelli-
cola colorata o di adesivo sul tra-
sparente del faro.
Non utilizzare lampadine del faro di
potenza superiore a quella specifi-
cata.
1. Togliere il gruppo ottico anteriore to-gliendo i bulloni su ciascun lato.
2. Scollegare il connettore faro e poi to- gliere il cappuccio coprilampada.1. Non toccare la parte di vetro della lampadi-na.
1. Bullone
U1ECH1H0.book Page 35 Monday, August 8, 2011 10:46 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-36
6
3. Sganciare il portalampada faro e poitogliere la lampada bruciata.
4. Posizionare una lampada faro nuova e poi fissarla con il portalampada.
5. Installare il cappuccio coprilampada e
poi collegare il connettore. 6. Installare il gruppo ottico anteriore in-
stallando i bulloni.
7. Se necessario, fare regolare il fascio luce da un concessionario Yamaha.
HAU24115
Sostituzione della lampada fana-
lino posteriore/stop 1. Togliere la sella passeggero. (Vederepagina 3-18.)
2. Togliere il cavetto portalampada fana- lino posteriore/stop (insieme alla lam-
pada) girandolo in senso antiorario.
3. Togliere la lampada bruciata premen- dola e girandola in senso antiorario.
4. Inserire una lampada nuova nel porta-
lampada con cavetto, premerla e poi
girarla in senso orario fino a quando si
blocca.
5. Installare il portalampada con cavetto (insieme alla lampada) girandolo in
senso orario.
6. Installare la sella passeggero.

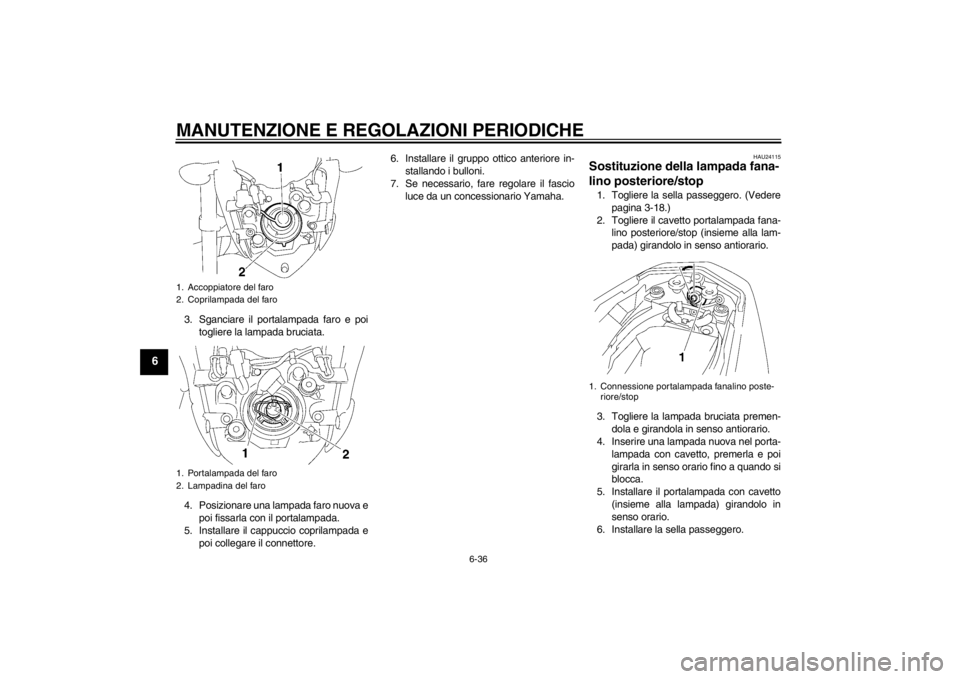

1. Accoppiatore del faro
2. Coprilampada del faro
1. Portalampada del faro
2. Lampadina del faro
1. Connessione portalampada fanalino poste- riore/stop
U1ECH1H0.book Page 36 Monday, August 8, 2011 10:46 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-37
6
HAU24204
Sostituzione della lampada indi-
catore di direzione 1. Togliere la lente indicatore di direzionetogliendo la vite.
2. Togliere la lampada bruciata premen- dola e girandola in senso antiorario.
3. Inserire una lampada nuova nel porta- lampada con cavetto, premerla e poi
girarla in senso orario fino a quando si
blocca.
4. Installare la coppetta installando la vi- te. ATTENZIONE: Non stringere ec-
cessivamente la vite, altrimenti la
lente potrebbe rompersi.
[HCA11191] HAU24313
Sostituzione della lampada luce
targa 1. Togliere il gruppo luce targa togliendo
le viti.
2. Togliere il cavetto portalampada luce targa (insieme alla lampada) estraen-
dolo. 3. Togliere la lampada bruciata estraen-
dola.
4. Inserire una lampada nuova nel porta- lampada con cavetto.
5. Installare il portalampada con cavetto
(insieme alla lampada) premendolo.
6. Installare il gruppo luce targa installan- do le viti.

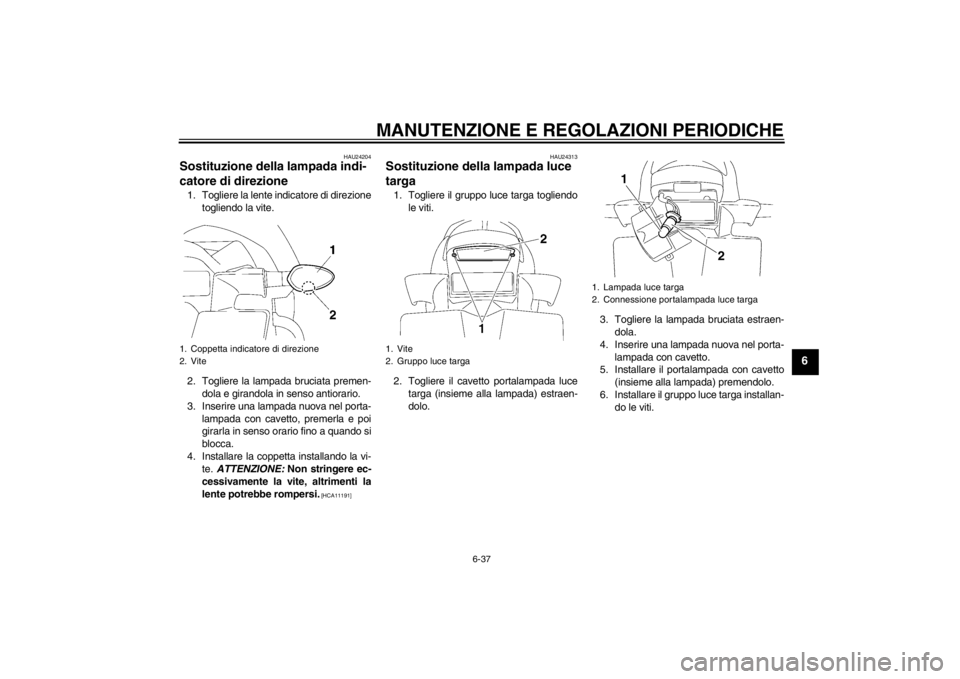

1. Coppetta indicatore di direzione
2. Vite
1. Vite
2. Gruppo luce targa
1. Lampada luce targa
2. Connessione portalampada luce targa
1
2
U1ECH1H0.book Page 37 Monday, August 8, 2011 10:46 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-38
6
HAU39384
Sostituzione di una lampada luce
di posizione anteriore Questo modello è dotato di due luci di posi-
zione anteriore. Se una lampada luce di po-
sizione anteriore brucia, sostituirla come
segue.1. Togliere il gruppo ottico anteriore to- gliendo i bulloni su ciascun lato.
2. Togliere la staffa del connettore luce di posizione togliendo le viti. 3. Togliere il cavetto portalampada luce
di posizione (insieme alla lampada)
estraendolo.
4. Togliere la lampada bruciata estraen- dola. 5. Inserire una lampada nuova nel porta-
lampada con cavetto.
6. Installare il portalampada con cavetto
(insieme alla lampada) premendolo.
7. Installare la staffa del connettore luce di posizione installando le viti.
8. Installare il gruppo ottico anteriore in- stallando i bulloni.1. Bullone
1. Vite
2. Staffa del connettore luce di posizione
1. Cavo portalampada della luce di posizione
1. Lampada luce di posizione anteriore
U1ECH1H0.book Page 38 Monday, August 8, 2011 10:46 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-39
6
HAU24350
Come supportare il motociclo Poiché questo modello non dispone di un
cavalletto centrale, osservare le seguenti
precauzioni quando si rimuovono la ruota
anteriore e posteriore o si eseguono altri la-
vori di manutenzione che richiedono che il
motociclo stia diritto. Prima di iniziare qual-
siasi lavoro di manutenzione, controllare
che il motociclo sia in una posizione stabile
ed in piano. Per una maggiore stabilità, si
può mettere una cassa di legno robusta sot-
to il motore.
Per la manutenzione della ruota anterio-
re1. Stabilizzare la parte posteriore del mo- tociclo con un cavalletto per motociclo
o, se questo non fosse disponibile,
mettendo un cric sotto il telaio davanti
alla ruota posteriore.
2. Sollevare la ruota anteriore da terra utilizzando un cavalletto per motocicli.
Per la manutenzione della ruota poste-
riore
Sollevare la ruota posteriore da terra con un
cavalletto per motociclo o, se questo non
fosse disponibile, mettendo un cric sotto ciascun lato del telaio davanti alla ruota po-
steriore, oppure sotto ciascun lato del for-
cellone.
HAU44791
Ruota anteriore (per modelli sen-
za ABS)
AVVERTENZA
HWA14840
Per il modello con ABS, far rimuovere ed
installare la ruota da un concessionario
Yamaha.
HAU39394
Per togliere la ruota anteriore
AVVERTENZA
HWA10821
Per evitare infortuni, supportare ferma-
mente il veicolo in modo che non ci sia
pericolo che si ribalti.1. Allentare il bullone di fermo perno ruo-
ta anteriore e poi il perno della ruota ed
i bulloni pinze freno.
U1ECH1H0.book Page 39 Monday, August 8, 2011 10:46 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-40
6
2. Alzare la ruota anteriore da terra se-guendo la procedura descritta nella
sezione precedente “Come supporta-
re il motociclo”.
3. Togliere il supporto tubo freno su cia- scun lato togliendo il bullone ed il da-
do.
4. Togliere la pinza su ciascun lato to- gliendo i bulloni. ATTENZIONE: Non
frenare dopo aver tolto le pinze dei
freni, altrimenti le pastiglie si chiu-
derebbero completamente.
[HCA11051]
5. Estrarre il perno ruota e poi togliere la
ruota.
HAU39402
Per installare la ruota anteriore1. Alzare la ruota tra gli steli forcella.
2. Inserire il perno ruota.
3. Abbassare la ruota anteriore in modo che sia sul terreno, e poi abbassare il
cavalletto laterale.
4. Installare le pinze installando i bulloni.NOTAVerificare che ci sia spazio sufficiente tra le
pastiglie freni prima di installare le pinze sui
dischi freni.
5. Installare i supporti tubi freni installan-
do il bullone ed il dado.
6. Stringere i bulloni pinze freno alla cop- pia di serraggio secondo specifica.
7. Serrare il perno ruota e il bullone di fer- mo perno ruota alla coppia di serrag-
gio secondo specifica.
8. Premere con forza il manubrio diverse volte verso il basso per verificare il cor-
retto funzionamento della forcella.

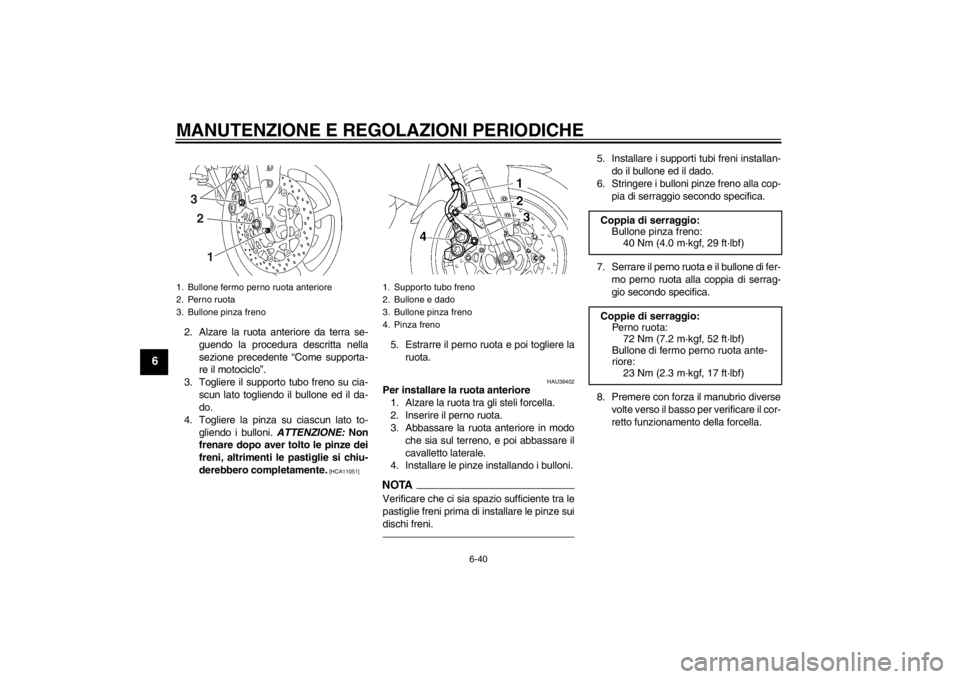

1. Bullone fermo perno ruota anteriore
2. Perno ruota
3. Bullone pinza freno
3
2
1
1. Supporto tubo freno
2. Bullone e dado
3. Bullone pinza freno
4. Pinza freno
Coppia di serraggio: Bullone pinza freno:40 Nm (4.0 m·kgf, 29 ft·lbf)
Coppie di serraggio: Perno ruota:72 Nm (7.2 m·kgf, 52 ft·lbf)
Bullone di fermo perno ruota ante-
riore: 23 Nm (2.3 m·kgf, 17 ft·lbf)
U1ECH1H0.book Page 40 Monday, August 8, 2011 10:46 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-41
6
HAU44801
Ruota posteriore (per modelli
senza ABS)
AVVERTENZA
HWA14840
Per il modello con ABS, far rimuovere ed
installare la ruota da un concessionario
Yamaha.
HAU25314

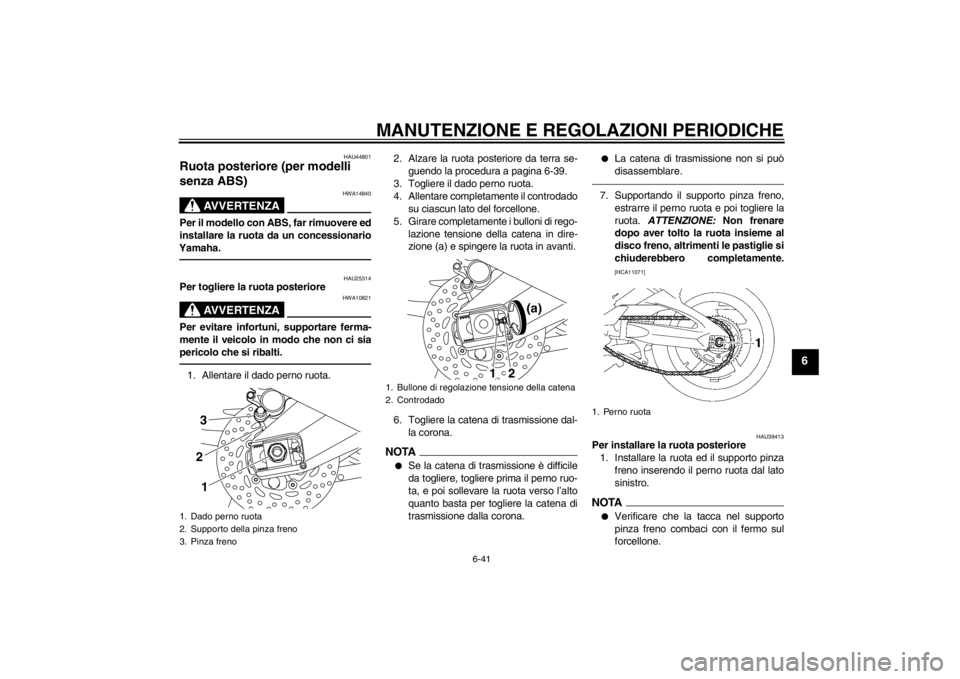

Per togliere la ruota posteriore
AVVERTENZA
HWA10821
Per evitare infortuni, supportare ferma-
mente il veicolo in modo che non ci sia
pericolo che si ribalti.1. Allentare il dado perno ruota. 2. Alzare la ruota posteriore da terra se-
guendo la procedura a pagina 6-39.
3. Togliere il dado perno ruota.
4. Allentare completamente il controdado su ciascun lato del forcellone.
5. Girare completamente i bulloni di rego- lazione tensione della catena in dire-
zione (a) e spingere la ruota in avanti.
6. Togliere la catena di trasmissione dal- la corona.
NOTA●
Se la catena di trasmissione è difficile
da togliere, togliere prima il perno ruo-
ta, e poi sollevare la ruota verso l’alto
quanto basta per togliere la catena di
trasmissione dalla corona.
●
La catena di trasmissione non si può
disassemblare.
7. Supportando il supporto pinza freno,estrarre il perno ruota e poi togliere la
ruota. ATTENZIONE: Non frenare
dopo aver tolto la ruota insieme al
disco freno, altrimenti le pastiglie si
chiuderebbero completamente.
[HCA11071]
HAU39413
Per installare la ruota posteriore1. Installare la ruota ed il supporto pinza freno inserendo il perno ruota dal lato
sinistro.NOTA●
Verificare che la tacca nel supporto
pinza freno combaci con il fermo sul
forcellone.
1. Dado perno ruota
2. Supporto della pinza freno
3. Pinza freno
321
1. Bullone di regolazione tensione della catena
2. Controdado
(a)
1
2
1. Perno ruota
U1ECH1H0.book Page 41 Monday, August 8, 2011 10:46 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-42
6
●
Verificare che ci sia spazio sufficiente
tra le pastiglie freni prima di installare
la ruota.
2. Installare la catena di trasmissione sul-la corona.
3. Inserire il dado perno ruota.
4. Abbassare la ruota posteriore in modo
che sia sul terreno, e poi abbassare il
cavalletto laterale.
5. Regolare la tensione della catena. (Vedere pagina 6-26.)
6. Stringere il dado perno ruota, e poi
stringere i controdadi alle coppie di
serraggio secondo specifica.
HAU25871
Ricerca ed eliminazione guasti Sebbene i motocicli Yamaha subiscano un
rigoroso controllo prima della spedizione
dalla fabbrica, si possono verificare dei gua-
sti durante il funzionamento. Eventuali pro-
blemi nei sistemi di alimentazione del
carburante, di compressione o di accensio-
ne, per esempio, possono provocare diffi-
coltà all’avviamento o perdite di potenza.
Le tabelle di ricerca ed eliminazione guasti
che seguono rappresentano una guida rapi-
da e facile per controllare questi impianti vi-
tali. Tuttavia, se il motociclo dovesse
richiedere riparazioni, consigliamo di portar-
lo da un concessionario Yamaha, i cui tec-
nici esperti sono in possesso degli attrezzi,
dell’esperienza e delle nozioni necessari
per l’esecuzione di una corretta manuten-
zione del motociclo.
Usare soltanto ricambi originali Yamaha. Le
imitazioni possono essere simili ai ricambi
originali Yamaha, ma spesso sono di quali-
tà inferiore, hanno durata minore e possono
provocare riparazioni costose.
AVVERTENZA
HWA15141
Quando si controlla l’impianto del carbu-
rante, non fumare, ed accertarsi che non
ci siano fiamme libere o scintille nelle vi-
cinanze, comprese le fiamme pilota di

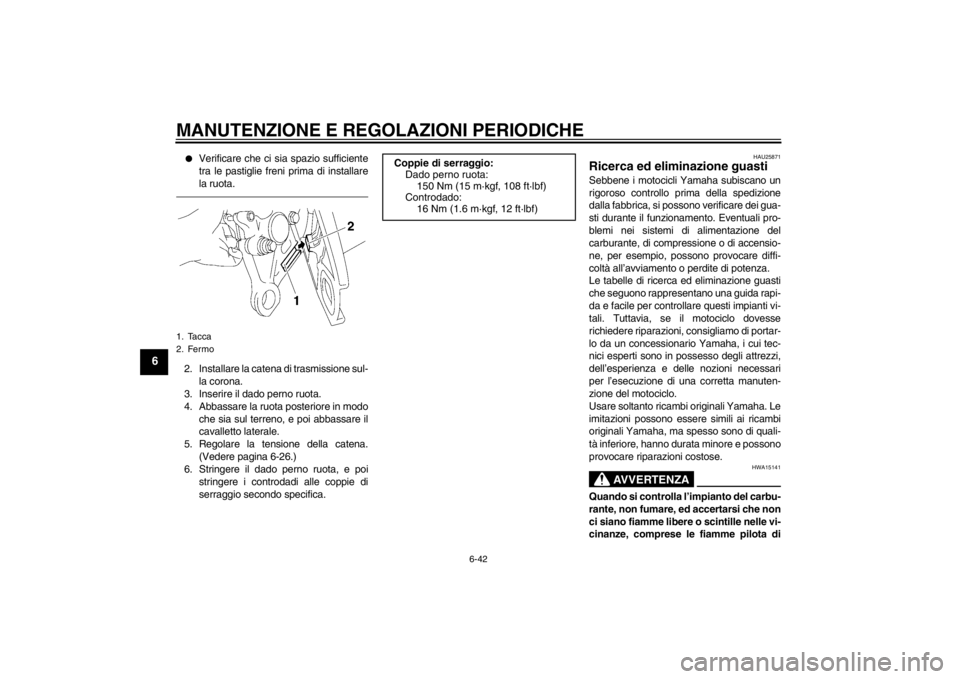

1. Tacca
2. Fermo
Coppie di serraggio:Dado perno ruota:
150 Nm (15 m·kgf, 108 ft·lbf)
Controdado: 16 Nm (1.6 m·kgf, 12 ft·lbf)
U1ECH1H0.book Page 42 Monday, August 8, 2011 10:46 AM
