CARACTÉRISTIQUES
8-2
8
Commande:Au pied gauche
Rapport de démultiplication:
1
re:
2.533 (38/15)
2e: 2.063 (33/16)
3e: 1.762 (37/21)
4e: 1.522 (35/23)
5e: 1.350 (27/20)
6e: 1.208 (29/24)
Châssis:Type de cadre:
Simple berceau interrompu
Angle de chasse: 25.00 °
Chasse: 109 mm (4.3 in)Pneu avant:Type:Sans chambre (Tubeless)
Taille: 120/70 ZR17M/C (58W)
Fabricant/modèle:
DUNLOP/D221FAPneu arrière:Type: Sans chambre (Tubeless) Taille:
190/50 ZR17M/C (73W)
Fabricant/modèle: DUNLOP/D221G
Charge:Charge maximale: FZ1-N 196 kg (432 lb)
FZ1-NA 189 kg (417 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)Pression de gonflage (contrôlée les
pneus froids):Conditions de charge:0–90 kg (0–198 lb)
Avant:250 kPa (2.50 kgf/cm², 36 psi)
Arrière:
290 kPa (2.90 kgf/cm², 42 psi)
Conditions de charge: FZ1-N 90–196 kg (198–432 lb)
FZ1-NA 90–189 kg (198–417 lb)
Avant:250 kPa (2.50 kgf/cm², 36 psi)
Arrière: 290 kPa (2.90 kgf/cm², 42 psi)
Conduite à grande vitesse:
Avant:250 kPa (2.50 kgf/cm², 36 psi)
Arrière:
290 kPa (2.90 kgf/cm², 42 psi)Roue avant:Type de roue:Roue coulée Taille de jante:
17M/C x MT3.50
Roue arrière:Type de roue:
Roue coulée
Taille de jante: 17M/C x MT6.00Frein avant:Type:
Frein à double disque
Commande: À la main droite
Liquide de frein spécifié: DOT 4Frein arrière:Type:Frein monodisque
Commande: Au pied droit
Liquide de frein spécifié:
DOT 4Suspension avant:Type:Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement de roue:
130.0 mm (5.12 in)Suspension arrière:Type:Bras oscillant (suspension à bras)
U1ECF1F0.book Page 2 Monday, August 8, 2011 10:33 AM

CARACTÉRISTIQUES
8-3
8
Type de ressort/amortisseur:Ressort hélicoïdal / amortisseur
hydraulique et à gaz
Débattement de roue: 130.0 mm (5.12 in)Partie électrique:Système d’allumage:
TCI
Système de charge: Alternateur avec rotor à aimantation
permanenteBatterie:Modèle:YTZ14S
Voltage, capacité:
12 V, 11.2 AhPhare:Type d’ampoule:Ampoule halogèneVoltage et wattage d’ampoule  quantité:Phare:
12 V, 60 W/55 W  1
Feu arrière/stop: 12 V, 5.0 W/21.0 W  1
Clignotant avant:
12 V, 10.0 W  2
Clignotant arrière: 12 V, 10.0 W  2
Veilleuse: 12 V, 5.0 W  2
Éclairage de la plaque d’immatriculation:
12 V, 5.0 W  1
Éclairage des instruments: LED Témoin de point mort:
LED
Témoin de feu de route: LED
Témoin d’avertissement du niveau d’huile:
LED
Témoin des clignotants: LED
Témoin d’alerte de la température du liquide
de refroidissement: LED
Témoin d’avertissement de panne du moteur: LED
Témoin d’avertissement du système ABS:
FZ1-NA LED
Témoin de l’immobilisateur antivol: LED
Fusibles:Fusible principal:
50.0 A
Fusible de phare: 15.0 A
Fusible de feu arrière: 10.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage: 15.0 A
Fusible du ventilateur de radiateur: 10.0 A  2
Fusible du système d’injection de carburant:
15.0 A
Fusible du bloc de commande ABS: FZ1-NA 10.0 A Fusible du moteur ABS:
FZ1-NA 30.0 A
Fusible de sauvegarde: 10.0 A
U1ECF1F0.book Page 3 Monday, August 8, 2011 10:33 AM

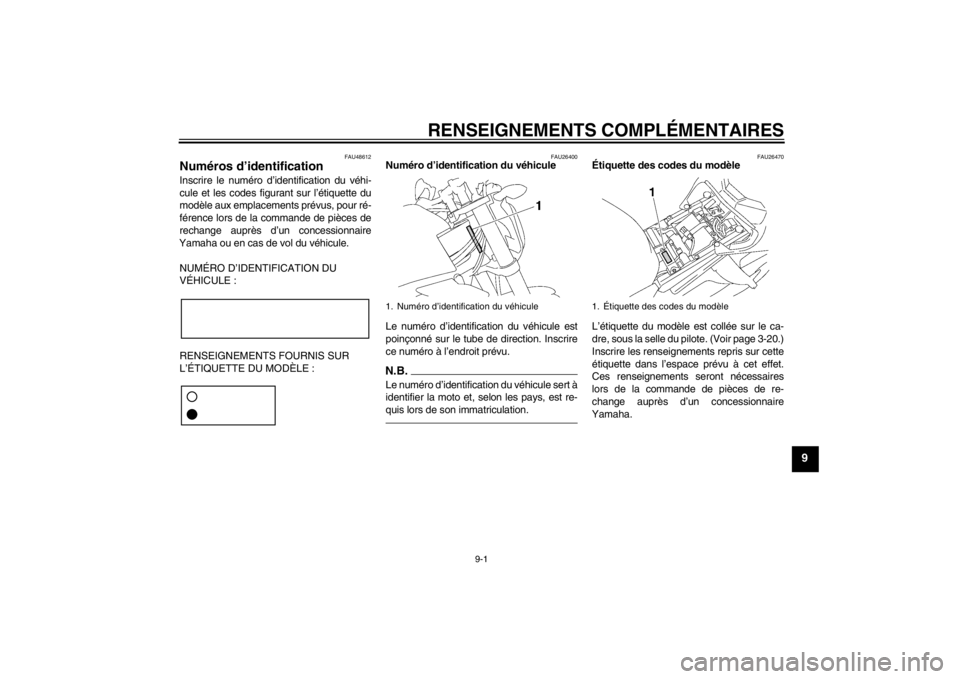

RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
9
FAU48612
Numéros d’identification Inscrire le numéro d’identification du véhi-
cule et les codes figurant sur l’étiquette du
modèle aux emplacements prévus, pour ré-
férence lors de la commande de pièces de
rechange auprès d’un concessionnaire
Yamaha ou en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26400
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.N.B.Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-
quis lors de son immatriculation.
FAU26470
Étiquette des codes du modèle
L’étiquette du modèle est collée sur le ca-
dre, sous la selle du pilote. (Voir page 3-20.)
Inscrire les renseignements repris sur cette
étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires
lors de la commande de pièces de re-
change auprès d’un concessionnaire
Yamaha.
1. Numéro d’identification du véhicule
1. Étiquette des codes du modèle
U1ECF1F0.book Page 1 Monday, August 8, 2011 10:33 AM

INDEXAABS, témoin d’alerte (pour modèle à ABS) ..................................................... 3-7
Alarme antivol ....................................... 3-13
Ampoule d’éclairage de plaque d’immatriculation, remplacement ........ 6-38
Avertisseur, contacteur ......................... 3-14BBagages, supports de sangle de
fixation ................................................ 3-26
Batterie.................................................. 6-31
Béquille latérale ............. ....................... 3-27
Béquille latérale, contrôle et lubrification ......................................... 6-29
Bougies, contrôle .................................. 6-10CCâbles, contrôle et lubrification ............. 6-28
Cache et carénage, dépose et repose .... 6-9
Calage de la moto ................................. 6-39
Caractéristiques ...................................... 8-1
Carburant .............................................. 3-17
Carburant, économies............................. 5-3
Chaîne de transmission, nettoyage et
graissage ............................................ 6-27
Chaîne de transmission, tension........... 6-26
Clignotant, remplacement d’une
ampoule .............................................. 6-37
Clignotants, contacteur ......................... 3-13
Clignotants, témoins ............................... 3-4
Combiné ressort-amortisseur, réglage................................................ 3-24
Combinés de contacteurs ..................... 3-13
Compartiment de rangement (FZ1-N)... 3-22
Compteurs multifonctions ....................... 3-8 Contacteur à clé/antivol .......................... 3-2
Contacteur d’appel de phare ................ 3-13
Contacteurs de feu stop (Modèles
équipés de freins conventionnels)...... 6-23
Contacteurs de feu stop (pour modèles
à ABS) ................................................ 6-23
Coupe-circuit d’allumage ...................... 3-27
Coupe-circuit du moteur ....................... 3-14
DDémarrage du moteur ............................ 5-1
Démarreur, contacteur.......................... 3-14
Dépannage, schémas de diagnostic .... 6-44
Direction, contrôle................................. 6-30
Durite de mise à l’air du réservoir de carburant et durite de trop-plein ......... 3-19EEmbrayage, levier................................. 3-14
Embrayage, réglage de la garde du
levier................................................... 6-22
Emplacement des éléments ................... 2-1
Entretien du système de contrôle des
gaz d’échappement .............................. 6-3
Entretiens et graissages périodiques ..... 6-5
Étiquette des codes du modèle .............. 9-1
EXUP .................................................... 3-27FFeu arrière/stop, remplacement d’une ampoule ............................................. 6-37
Feux de détresse, contacteur ............... 3-14
Filtre à air, remplacement de l’élément ............................................. 6-15
Fourche, contrôle.................................. 6-30
Fourche, réglage .................................. 3-22
Frein, contrôle de la garde du levier ..... 6-22 Frein, levier ........................................... 3-15
Frein, pédale ......................................... 3-15
Freins ABS (pour modèle à ABS) ......... 3-16
Fusibles, remplacement ........................ 6-33
HHuile moteur et cartouche du filtre ........ 6-11
Huile moteur, témoin du niveau .............. 3-4IImmobilisateur antivol ............................. 3-1
Inverseur feu de route/feu de
croisement .......................................... 3-13JJeu des soupapes ................................. 6-19LLeviers de frein et d’embrayage, contrôle et lubrification ........................ 6-29
Liquide de frein, changement ................ 6-25
Liquide de frein, contrôle du niveau ...... 6-24
Liquide de refroidissement .................... 6-14
Liquide de refroidissement, témoin de température .......................................... 3-4NNuméros d’identification .......................... 9-1PPanne du moteur, témoin ........................ 3-7
Pannes, diagnostic ................................ 6-43
Pédale de frein et sélecteur, contrôle et lubrification.......................................... 6-28
Phare, remplacement d’une ampoule ... 6-35
Pièces de couleur mate........................... 7-1
Plaquettes de frein, contrôle ................. 6-23
Pneus .................................................... 6-19
Poignée des gaz, contrôle de la garde................................................... 6-18
U1ECF1F0.book Page 1 Monday, August 8, 2011 10:33 AM

INDEX
Poignée et câble des gaz, contrôle et lubrification ......................................... 6-28
Pots catalytiques .................................. 3-20RRégime de ralenti du moteur ................ 6-18
Remisage ............................................... 7-3
Réservoir de carburant, bouchon ......... 3-17
Rodage du moteur .................................. 5-3
Roue, arrière (Modèles équipés de freins conventionnels) ........................ 6-41
Roue, avant (Modèles équipés de freins conventionnels) ........................ 6-40
Roues ................................................... 6-21
Roulements de roue, contrôle .............. 6-31SSécurité .................................................. 1-1
Sélecteur au pied.................................. 3-15
Selles .................................................... 3-20
Soin ........................................................ 7-1
Stationnement ........................................ 5-4TTémoin de feu de route .......................... 3-4
Témoin de l’immobilisateur antivol ......... 3-7
Témoin du point mort.............................. 3-4
Témoins et témoins d’alerte ................... 3-4
Trousse de réparation ............................ 6-2VVéhicule, numéro d’identification ............ 9-1
Veilleuse, remplacement d’une ampoule.............................................. 6-38
Vitesses, sélection .................................. 5-2
U1ECF1F0.book Page 2 Monday, August 8, 2011 10:33 AM
