ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-1
6
FAU17244
La réalisation des contrôles et entretiens,
réglages et lubrifications périodiques per-
met de garantir le meilleur rendement pos-
sible et contribue hautement à la sécurité de
conduite. La sécurité est l’impératif numéro
un du bon motocycliste. Les points de con-
trôle, réglage et lubrification principaux du
véhicule sont expliqués aux pages suivan-
tes.
Les fréquences données dans le tableau
des entretiens périodiques s’entendent
pour la conduite dans des conditions nor-
males. Le propriétaire devra donc adapter
les fréquences préconisées et éventuelle-
ment les raccourcir en fonction du climat, du
terrain, de la situation géographique et de
l’usage qu’il fait de son véhicule.
AVERTISSEMENT
FWA10321
L’omission d’entretiens ou l’utilisation
de techniques d’entretien incorrectes
peut accroître les risques de blessures,
voire de mort, pendant un entretien ou
l’utilisation du véhicule. Si l’on ne maî-
trise pas les techniques d’entretien du
véhicule, ce travail doit être confié à un
concessionnaire Yamaha.
AVERTISSEMENT
FWA15122
Couper le moteur avant d’effectuer tout
entretien, sauf si autrement spécifié.●
Les pièces mobiles d’un moteur en
marche risquent de happer un
membre ou un vêtement et les élé-
ments électriques de provoquer dé-
charges et incendies.
●
Effectuer un entretien en laissant
tourner le moteur peut entraîner
traumatismes oculaires, brûlures,
incendies et intoxications par mo-
noxyde de carbone pouvant provo-
quer la mort. Se reporter à la page
1-2 pour plus d’informations con-
cernant le monoxyde de carbone.AVERTISSEMENT
FWA15460
Les disques, étriers, tambours et garni-
tures de frein peuvent devenir très
chauds lors de leur utilisation. Pour évi-
ter tout risque de brûlures, laisser refroi-
dir les éléments de frein avant de les tou-
cher.
FAU17302
Le but des entretiens du système antipollu-
tion ne se limite pas à réduire la pollution at-
mosphérique, ils permettent aussi d’assurer
un rendement et un fonctionnement opti-
maux du moteur. Les entretiens relatifs au
système de contrôle des gaz d’échappe-
ment sont regroupés dans un tableau d’en-
tretiens périodiques séparé. La personne
qui effectue ces entretiens doit avoir accès
à des données techniques spécialisées et
doit posséder les connaissances et
l’outillage nécessaires. L’entretien, le rem-
placement et les réparations des organes
du système de contrôle des gaz d’échappe-
ment peuvent être effectués par tout méca-
nicien professionnel. Les concessionnaires
Yamaha possèdent la formation technique
et l’outillage requis pour mener à bien ces
entretiens.
U1ECF1F0.book Page 1 Monday, August 8, 2011 10:33 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-2
6
FAU17542
Trousse de réparation La trousse de réparation se trouve sous la
selle du passager. (Voir page 3-20.)
Les informations données dans ce manuel
et les outils de la trousse de réparation sont
destinés à fournir au propriétaire les
moyens nécessaires pour effectuer l’entre-
tien préventif et les petites réparations. Ce-
pendant d’autres outils, comme une clé dy-
namométrique, peuvent être nécessaires
pour effectuer correctement certains entre-
tiens.N.B.Si l’on ne dispose pas des outils ou de l’ex-
périence nécessaires pour mener un travail
à bien, il faut le confier à un concession-
naire Yamaha.1. Trousse de réparationU1ECF1F0.book Page 2 Monday, August 8, 2011 10:33 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-3
6
FAU46861
N.B.●
Il n’est pas nécessaire d’effectuer le contrôle annuel lorsqu’on a effectué un contrôle périodique dans l’année (les distances
sont exprimées en milles pour le R.-U.).
●
À partir de 50000 km (30000 mi), effectuer les entretiens en reprenant les fréquences depuis 10000 km (6000 mi).
●
L’entretien des éléments repérés d’un astérisque ne peut être mené à bien sans les données techniques, les connaissances et
l’outillage adéquats, et doit être confié à un concessionnaire Yamaha.
FAU46910
Entretiens périodiques du système de contrôle des gaz d’échappement N° ÉLÉMENTS CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Canalisation de car-
burant S’assurer que les durites d’ali-
mentation ne sont ni craquelées
ni autrement endommagées. 
2 *Bougies Contrôler l’état.
Nettoyer et corriger l’écartement
des électrodes. 
Remplacer. 
3 *Soupapes Contrôler le jeu aux soupapes.
Régler.
Tous les 40000 km (24000 mi)
4 *Injection de carbu-
rant Régler le régime de ralenti du mo-
teur et la synchronisation. 
5 *Tube et du pot
d’échappement Contrôler le serrage du ou des
colliers à vis. 
U1ECF1F0.book Page 3 Monday, August 8, 2011 10:33 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-4
6
6*Système d’admis-
sion d’air S’assurer du bon état du clapet
de coupure d’air, du clapet flexible
et de la durite.
Si nécessaire, remplacer le sys- tème d’admission d’air dans son
intégralité. 
N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U1ECF1F0.book Page 4 Monday, August 8, 2011 10:33 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-5
6
FAU1770C
Entretiens périodiques et fréquences de graissage N° ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 Élément du filtre à
air
Remplacer.

2 Embrayage Contrôler le fonctionnement.
Régler. 
3 *Frein avant Contrôler le fonctionnement, le ni-
veau de liquide et s’assurer de
l’absence de fuite. 
Remplacer les plaquettes de frein. Quand la limite est atteinte.
4 *Frein arrière Contrôler le fonctionnement, le ni-
veau de liquide et s’assurer de
l’absence de fuite. 
Remplacer les plaquettes de frein. Quand la limite est atteinte.
5 *Durites de frein S’assurer de l’absence de cra-
quelures ou autre endommage-
ment.
Contrôler le cheminement et les colliers. 
Remplacer. Tous les 4 ans
6 *Roues Contrôler le voile et l’état. 
7 *Pneus Contrôler la profondeur de sculp-
ture et l’état des pneus.
Remplacer si nécessaire.
Contrôler la pression de gonflage.
Corriger si nécessaire. 
U1ECF1F0.book Page 5 Monday, August 8, 2011 10:33 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-6
6
8*Roulements de roue S’assurer qu’ils n’ont pas de jeu
et ne sont pas endommagés. 
9 *Bras oscillant S’assurer du bon fonctionnement
et de l’absence de jeu excessif. 
10 Chaîne de transmis-
sion Contrôler la tension, l’alignement
et l’état de la chaîne.
Régler et lubrifier abondamment la chaîne avec un lubrifiant spé-
cial pour chaîne à joints toriques. Tous les 1000 km (600 mi) et après le nettoyage de la moto, la conduite sous la
pluie ou la conduite dans des régions humides
11 *Roulements de di-
rection S’assurer qu’ils n’ont pas de jeu
et que la direction n’est pas dure. 
Lubrifier à la graisse à base de savon au lithium. Tous les 20000 km (12000 mi)
12 *Attaches du cadre S’assurer que tous les écrous et
vis sont correctement serrés. 
13 Axe de pivot de le-
vier de frein Lubrifier à la graisse silicone.

14 Axe de pivot de pé-
dale de frein Lubrifier à la graisse à base de
savon au lithium. 
15 Axe de pivot de le-
vier d’embrayage Lubrifier à la graisse à base de
savon au lithium. 
16 Axe de pivot de sé-
lecteur au pied Lubrifier à la graisse à base de
savon au lithium. 
17 Béquille latérale Contrôler le fonctionnement.
Lubrifier à la graisse à base de
savon au lithium. 
N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U1ECF1F0.book Page 6 Monday, August 8, 2011 10:33 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-7
6
18*Contacteur de
béquille latérale Contrôler le fonctionnement.

19 *Fourche avant Contrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile. 
20 *Combiné ressort-
amortisseur Contrôler le fonctionnement et
s’assurer que l’amortisseur ne fuit
pas. 
21 *Points pivots de
bras relais et bras
de raccordement de
suspension arrière Contrôler le fonctionnement.

22 Huile moteur Changer.
Contrôler le niveau d’huile et s’as-
surer de l’absence de fuites
d’huile. 
23 Cartouche du filtre
à huile moteur
Remplacer.

24 *Circuit de refroidis-
sement Contrôler le niveau de liquide de
refroidissement et s’assurer de
l’absence de fuites de liquide. 
Remplacer par du liquide de re- froidissement antigel à l’éthylène
glycol. Tous les 3 ans
25 *Contacteur de feu
stop sur frein avant
et arrière Contrôler le fonctionnement.

N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U1ECF1F0.book Page 7 Monday, August 8, 2011 10:33 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-8
6
FAU18680
N.B.●
Filtre à air L’élément équipant le filtre à air de ce modèle est en papier huilé et est jetable. Il convient dès lors de ne pas le nettoyer à l’air
comprimé sous peine de l’endommager.
Il convient de remplacer plus fréquemment l’élément si le véhicule est utilisé dans des zones très poussiéreuses ou humides.
●
Entretien des freins hydrauliques
Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.
Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein tous les deux ans.
Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
26 Pièces mobiles et
câbles Lubrifier.

27 *Poignée des gaz Contrôler le fonctionnement.
Contrôler la garde de la poignée
des gaz et la régler si nécessaire.
Lubrifier le câble et le boîtier de la poignée des gaz. 
28 *Éclairage, signalisa-
tion et contacteurs Contrôler le fonctionnement.
Régler le faisceau de phare.

N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CON-
TRÔLE AN- NUEL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)U1ECF1F0.book Page 8 Monday, August 8, 2011 10:33 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-9
6

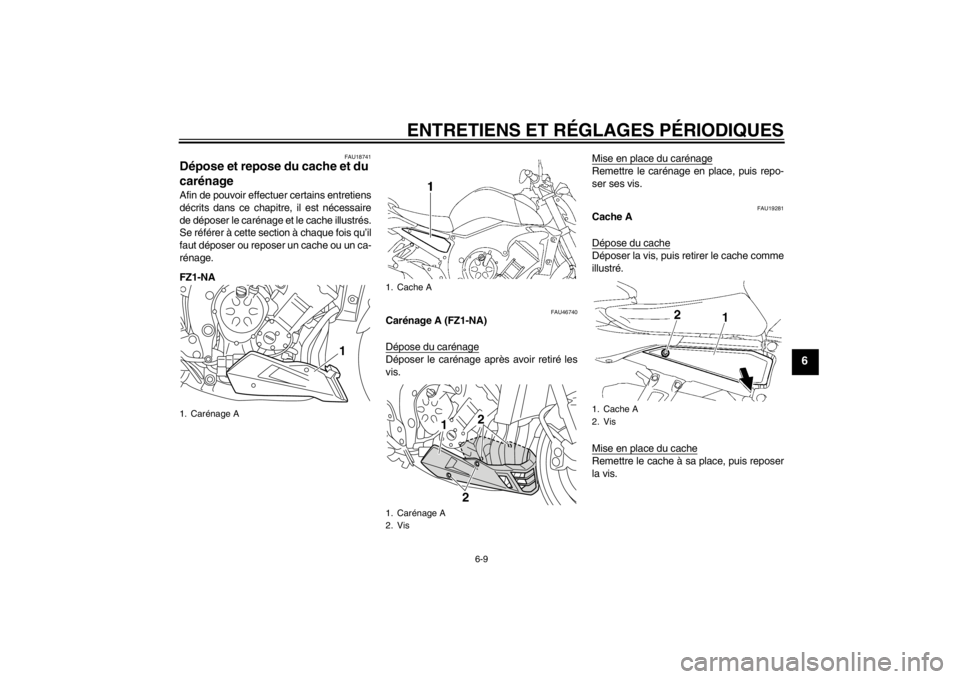

FAU18741
Dépose et repose du cache et du
carénage Afin de pouvoir effectuer certains entretiens
décrits dans ce chapitre, il est nécessaire
de déposer le carénage et le cache illustrés.
Se référer à cette section à chaque fois qu’il
faut déposer ou reposer un cache ou un ca-
rénage.
FZ1-NA
FAU46740
Carénage A (FZ1-NA)
Dépose du carénageDéposer le carénage après avoir retiré les
vis.Mise en place du carénage
Remettre le carénage en place, puis repo-
ser ses vis.
FAU19281
Cache A

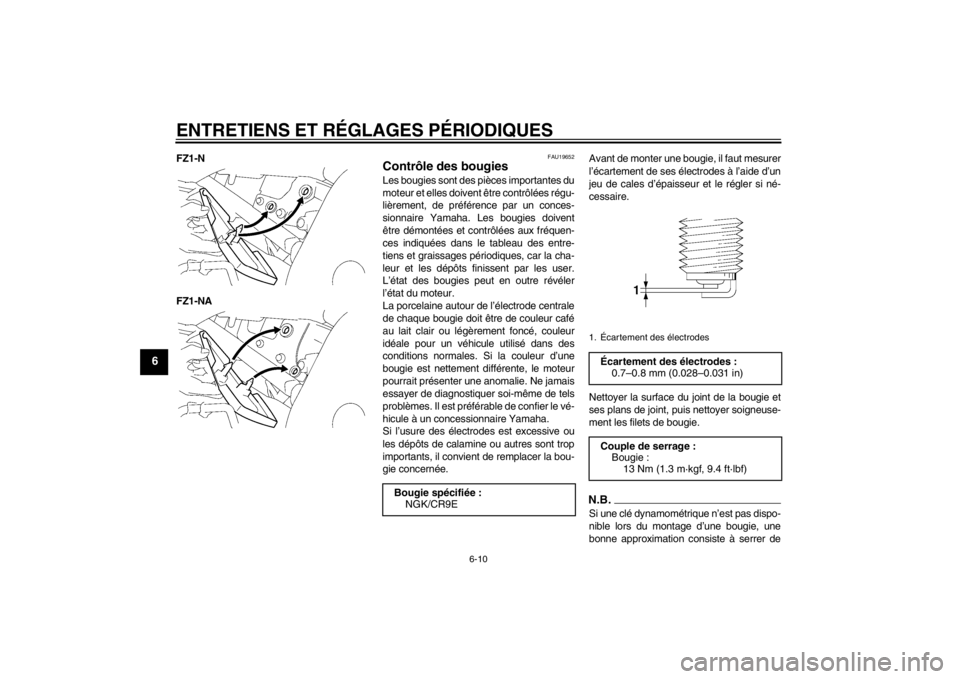

Dépose du cacheDéposer la vis, puis retirer le cache comme
illustré.
Mise en place du cacheRemettre le cache à sa place, puis reposer
la vis.
1. Carénage A
1
1. Cache A
1. Carénage A
2. Vis
1
2
2
1. Cache A
2. Vis
U1ECF1F0.book Page 9 Monday, August 8, 2011 10:33 AM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-10
6
FZ1-N
FZ1-NA
FAU19652
Contrôle des bougies Les bougies sont des pièces importantes du
moteur et elles doivent être contrôlées régu-
lièrement, de préférence par un conces-
sionnaire Yamaha. Les bougies doivent
être démontées et contrôlées aux fréquen-
ces indiquées dans le tableau des entre-
tiens et graissages périodiques, car la cha-
leur et les dépôts finissent par les user.
L’état des bougies peut en outre révéler
l’état du moteur.
La porcelaine autour de l’électrode centrale
de chaque bougie doit être de couleur café
au lait clair ou légèrement foncé, couleur
idéale pour un véhicule utilisé dans des
conditions normales. Si la couleur d’une
bougie est nettement différente, le moteur
pourrait présenter une anomalie. Ne jamais
essayer de diagnostiquer soi-même de tels
problèmes. Il est préférable de confier le vé-
hicule à un concessionnaire Yamaha.
Si l’usure des électrodes est excessive ou
les dépôts de calamine ou autres sont trop
importants, il convient de remplacer la bou-
gie concernée.Avant de monter une bougie, il faut mesurer
l’écartement de ses électrodes à l’aide d’un
jeu de cales d’épaisseur et le régler si né-
cessaire.
Nettoyer la surface du joint de la bougie et
ses plans de joint, puis nettoyer soigneuse-
ment les filets de bougie.
N.B.Si une clé dynamométrique n’est pas dispo-
nible lors du montage d’une bougie, une
bonne approximation consiste à serrer de
Bougie spécifiée :
NGK/CR9E
1. Écartement des électrodesÉcartement des électrodes :0.7–0.8 mm (0.028–0.031 in)
Couple de serrage : Bougie :13 Nm (1.3 m·kgf, 9.4 ft·lbf)
U1ECF1F0.book Page 10 Monday, August 8, 2011 10:33 AM
