ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-36
6

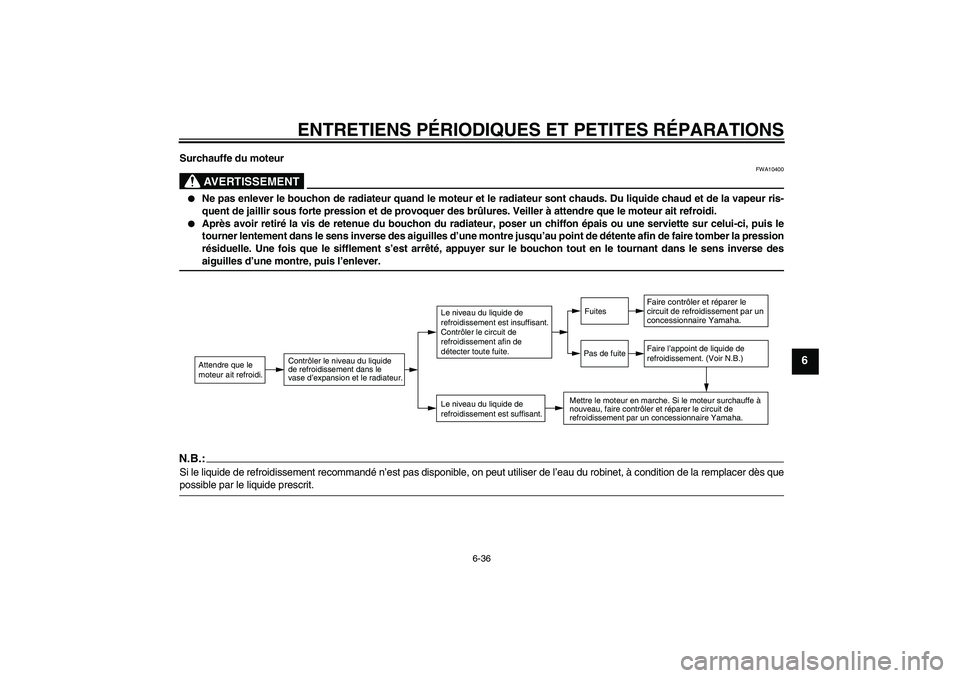

Surchauffe du moteur
AVERTISSEMENT
FWA10400


Ne pas enlever le bouchon de radiateur quand le moteur et le radiateur sont chauds. Du liquide chaud et de la vapeur ris-
quent de jaillir sous forte pression et de provoquer des brûlures. Veiller à attendre que le moteur ait refroidi.


Après avoir retiré la vis de retenue du bouchon du radiateur, poser un chiffon épais ou une serviette sur celui-ci, puis le
tourner lentement dans le sens inverse des aiguilles d’une montre jusqu’au point de détente afin de faire tomber la pression
résiduelle. Une fois que le sifflement s’est arrêté, appuyer sur le bouchon tout en le tournant dans le sens inverse desaiguilles d’une montre, puis l’enlever.
N.B.:Si le liquide de refroidissement recommandé n’est pas disponible, on peut utiliser de l’eau du robinet, à condition de la remplacer dès quepossible par le liquide prescrit.
Attendre que le
moteur ait refroidi.
Contrôler le niveau du liquide
de refroidissement dans le
vase d’expansion et le radiateur.
Le niveau du liquide de
refroidissement est suffisant.Le niveau du liquide de
refroidissement est insuffisant.
Contrôler le circuit de
refroidissement afin de
détecter toute fuite.
Faire contrôler et réparer le
circuit de refroidissement par un
concessionnaire Yamaha.Faire l’appoint de liquide de
refroidissement. (Voir N.B.)
Mettre le moteur en marche. Si le moteur surchauffe à
nouveau, faire contrôler et réparer le circuit de
refroidissement par un concessionnaire Yamaha.
Fuites
Pas de fuite
U3C3F0F0.book Page 36 Friday, December 9, 2005 9:28 AM

SOIN ET REMISAGE DE LA MOTO
7-1
7
FAU26011

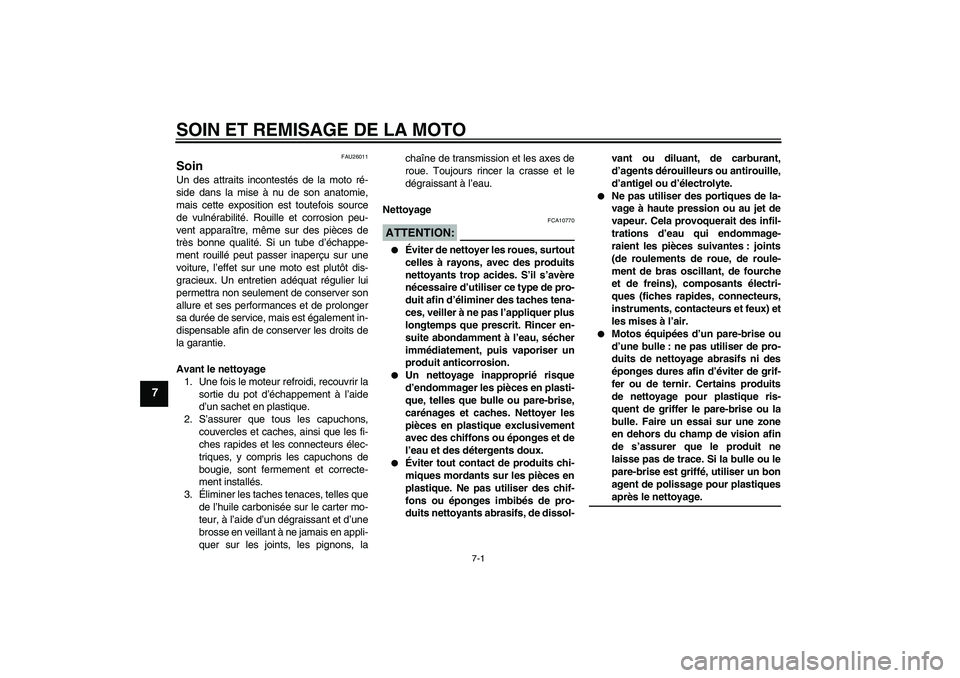

Soin Un des attraits incontestés de la moto ré-
side dans la mise à nu de son anatomie,
mais cette exposition est toutefois source
de vulnérabilité. Rouille et corrosion peu-
vent apparaître, même sur des pièces de
très bonne qualité. Si un tube d’échappe-
ment rouillé peut passer inaperçu sur une
voiture, l’effet sur une moto est plutôt dis-
gracieux. Un entretien adéquat régulier lui
permettra non seulement de conserver son
allure et ses performances et de prolonger
sa durée de service, mais est également in-
dispensable afin de conserver les droits de
la garantie.
Avant le nettoyage
1. Une fois le moteur refroidi, recouvrir la
sortie du pot d’échappement à l’aide
d’un sachet en plastique.
2. S’assurer que tous les capuchons,
couvercles et caches, ainsi que les fi-
ches rapides et les connecteurs élec-
triques, y compris les capuchons de
bougie, sont fermement et correcte-
ment installés.
3.Éliminer les taches tenaces, telles que
de l’huile carbonisée sur le carter mo-
teur, à l’aide d’un dégraissant et d’une
brosse en veillant à ne jamais en appli-
quer sur les joints, les pignons, lachaîne de transmission et les axes de
roue. Toujours rincer la crasse et le
dégraissant à l’eau.
Nettoyage
ATTENTION:
FCA10770


Éviter de nettoyer les roues, surtout
celles à rayons, avec des produits
nettoyants trop acides. S’il s’avère
nécessaire d’utiliser ce type de pro-
duit afin d’éliminer des taches tena-
ces, veiller à ne pas l’appliquer plus
longtemps que prescrit. Rincer en-
suite abondamment à l’eau, sécher
immédiatement, puis vaporiser un
produit anticorrosion.


Un nettoyage inapproprié risque
d’endommager les pièces en plasti-
que, telles que bulle ou pare-brise,
carénages et caches. Nettoyer les
pièces en plastique exclusivement
avec des chiffons ou éponges et de
l’eau et des détergents doux.


Éviter tout contact de produits chi-
miques mordants sur les pièces en
plastique. Ne pas utiliser des chif-
fons ou éponges imbibés de pro-
duits nettoyants abrasifs, de dissol-vant ou diluant, de carburant,
d’agents dérouilleurs ou antirouille,
d’antigel ou d’électrolyte.


Ne pas utiliser des portiques de la-
vage à haute pression ou au jet de
vapeur. Cela provoquerait des infil-
trations d’eau qui endommage-
raient les pièces suivantes : joints
(de roulements de roue, de roule-
ment de bras oscillant, de fourche
et de freins), composants électri-
ques (fiches rapides, connecteurs,
instruments, contacteurs et feux) et
les mises à l’air.


Motos équipées d’un pare-brise ou
d’une bulle : ne pas utiliser de pro-
duits de nettoyage abrasifs ni des
éponges dures afin d’éviter de grif-
fer ou de ternir. Certains produits
de nettoyage pour plastique ris-
quent de griffer le pare-brise ou la
bulle. Faire un essai sur une zone
en dehors du champ de vision afin
de s’assurer que le produit ne
laisse pas de trace. Si la bulle ou le
pare-brise est griffé, utiliser un bon
agent de polissage pour plastiquesaprès le nettoyage.
U3C3F0F0.book Page 1 Friday, December 9, 2005 9:28 AM

SOIN ET REMISAGE DE LA MOTO
7-2
7

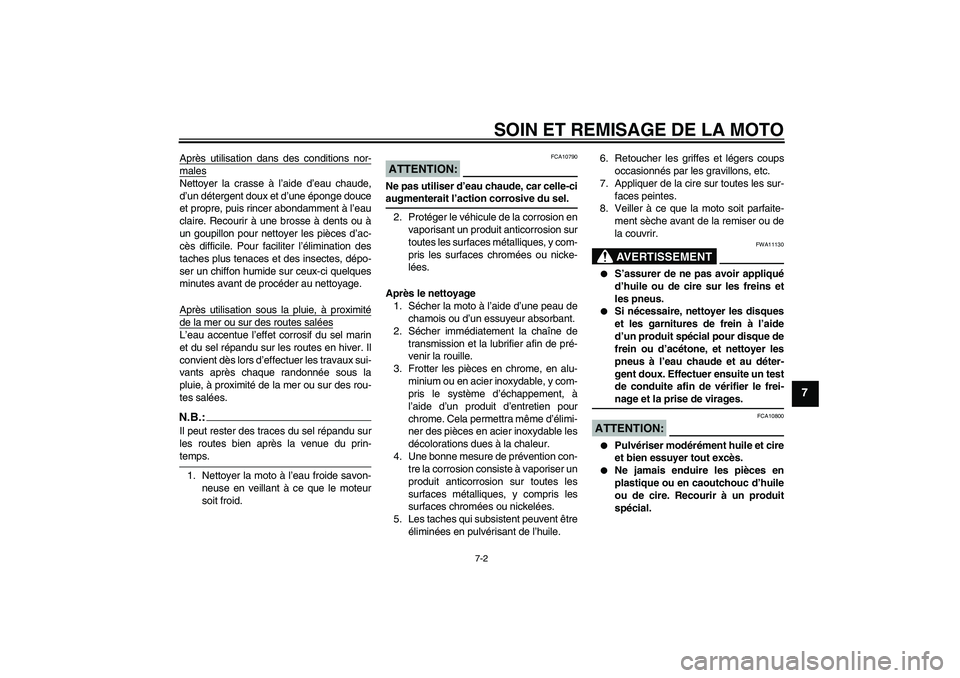

Après utilisation dans des conditions nor-malesNettoyer la crasse à l’aide d’eau chaude,
d’un détergent doux et d’une éponge douce
et propre, puis rincer abondamment à l’eau
claire. Recourir à une brosse à dents ou à
un goupillon pour nettoyer les pièces d’ac-
cès difficile. Pour faciliter l’élimination des
taches plus tenaces et des insectes, dépo-
ser un chiffon humide sur ceux-ci quelques
minutes avant de procéder au nettoyage.
Après utilisation sous la pluie, à proximitéde la mer ou sur des routes saléesL’eau accentue l’effet corrosif du sel marin
et du sel répandu sur les routes en hiver. Il
convient dès lors d’effectuer les travaux sui-
vants après chaque randonnée sous la
pluie, à proximité de la mer ou sur des rou-
tes salées.N.B.:Il peut rester des traces du sel répandu sur
les routes bien après la venue du prin-temps.
1. Nettoyer la moto à l’eau froide savon-
neuse en veillant à ce que le moteur
soit froid.
ATTENTION:
FCA10790
Ne pas utiliser d’eau chaude, car celle-ciaugmenterait l’action corrosive du sel.
2. Protéger le véhicule de la corrosion en
vaporisant un produit anticorrosion sur
toutes les surfaces métalliques, y com-
pris les surfaces chromées ou nicke-
lées.
Après le nettoyage
1. Sécher la moto à l’aide d’une peau de
chamois ou d’un essuyeur absorbant.
2. Sécher immédiatement la chaîne de
transmission et la lubrifier afin de pré-
venir la rouille.
3. Frotter les pièces en chrome, en alu-
minium ou en acier inoxydable, y com-
pris le système d’échappement, à
l’aide d’un produit d’entretien pour
chrome. Cela permettra même d’élimi-
ner des pièces en acier inoxydable les
décolorations dues à la chaleur.
4. Une bonne mesure de prévention con-
tre la corrosion consiste à vaporiser un
produit anticorrosion sur toutes les
surfaces métalliques, y compris les
surfaces chromées ou nickelées.
5. Les taches qui subsistent peuvent être
éliminées en pulvérisant de l’huile.6. Retoucher les griffes et légers coups
occasionnés par les gravillons, etc.
7. Appliquer de la cire sur toutes les sur-
faces peintes.
8. Veiller à ce que la moto soit parfaite-
ment sèche avant de la remiser ou de
la couvrir.
AVERTISSEMENT
FWA11130


S’assurer de ne pas avoir appliqué
d’huile ou de cire sur les freins et
les pneus.


Si nécessaire, nettoyer les disques
et les garnitures de frein à l’aide
d’un produit spécial pour disque de
frein ou d’acétone, et nettoyer les
pneus à l’eau chaude et au déter-
gent doux. Effectuer ensuite un test
de conduite afin de vérifier le frei-nage et la prise de virages.
ATTENTION:
FCA10800


Pulvériser modérément huile et cire
et bien essuyer tout excès.


Ne jamais enduire les pièces en
plastique ou en caoutchouc d’huile
ou de cire. Recourir à un produit
spécial.
U3C3F0F0.book Page 2 Friday, December 9, 2005 9:28 AM

SOIN ET REMISAGE DE LA MOTO
7-3
7

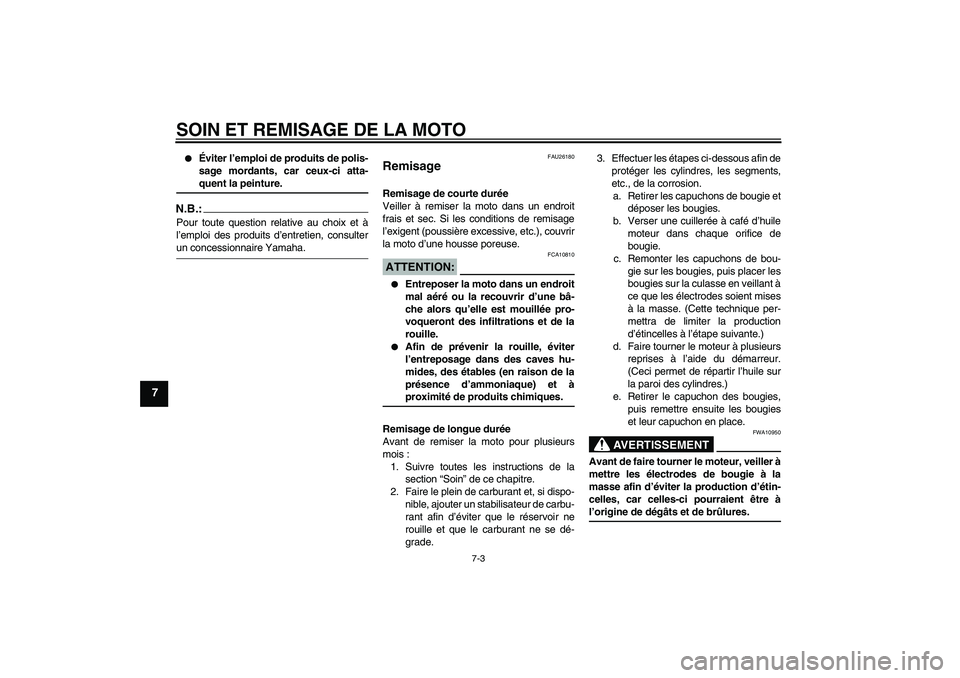

Éviter l’emploi de produits de polis-
sage mordants, car ceux-ci atta-quent la peinture.
N.B.:Pour toute question relative au choix et à
l’emploi des produits d’entretien, consulterun concessionnaire Yamaha.
FAU26180
Remisage Remisage de courte durée
Veiller à remiser la moto dans un endroit
frais et sec. Si les conditions de remisage
l’exigent (poussière excessive, etc.), couvrir
la moto d’une housse poreuse.ATTENTION:
FCA10810


Entreposer la moto dans un endroit
mal aéré ou la recouvrir d’une bâ-
che alors qu’elle est mouillée pro-
voqueront des infiltrations et de la
rouille.


Afin de prévenir la rouille, éviter
l’entreposage dans des caves hu-
mides, des étables (en raison de la
présence d’ammoniaque) et àproximité de produits chimiques.
Remisage de longue durée
Avant de remiser la moto pour plusieurs
mois :
1. Suivre toutes les instructions de la
section “Soin” de ce chapitre.
2. Faire le plein de carburant et, si dispo-
nible, ajouter un stabilisateur de carbu-
rant afin d’éviter que le réservoir ne
rouille et que le carburant ne se dé-
grade.3. Effectuer les étapes ci-dessous afin de
protéger les cylindres, les segments,
etc., de la corrosion.
a. Retirer les capuchons de bougie et
déposer les bougies.
b. Verser une cuillerée à café d’huile
moteur dans chaque orifice de
bougie.
c. Remonter les capuchons de bou-
gie sur les bougies, puis placer les
bougies sur la culasse en veillant à
ce que les électrodes soient mises
à la masse. (Cette technique per-
mettra de limiter la production
d’étincelles à l’étape suivante.)
d. Faire tourner le moteur à plusieurs
reprises à l’aide du démarreur.
(Ceci permet de répartir l’huile sur
la paroi des cylindres.)
e. Retirer le capuchon des bougies,
puis remettre ensuite les bougies
et leur capuchon en place.
AVERTISSEMENT
FWA10950
Avant de faire tourner le moteur, veiller à
mettre les électrodes de bougie à la
masse afin d’éviter la production d’étin-
celles, car celles-ci pourraient être àl’origine de dégâts et de brûlures.
U3C3F0F0.book Page 3 Friday, December 9, 2005 9:28 AM

SOIN ET REMISAGE DE LA MOTO
7-4
7

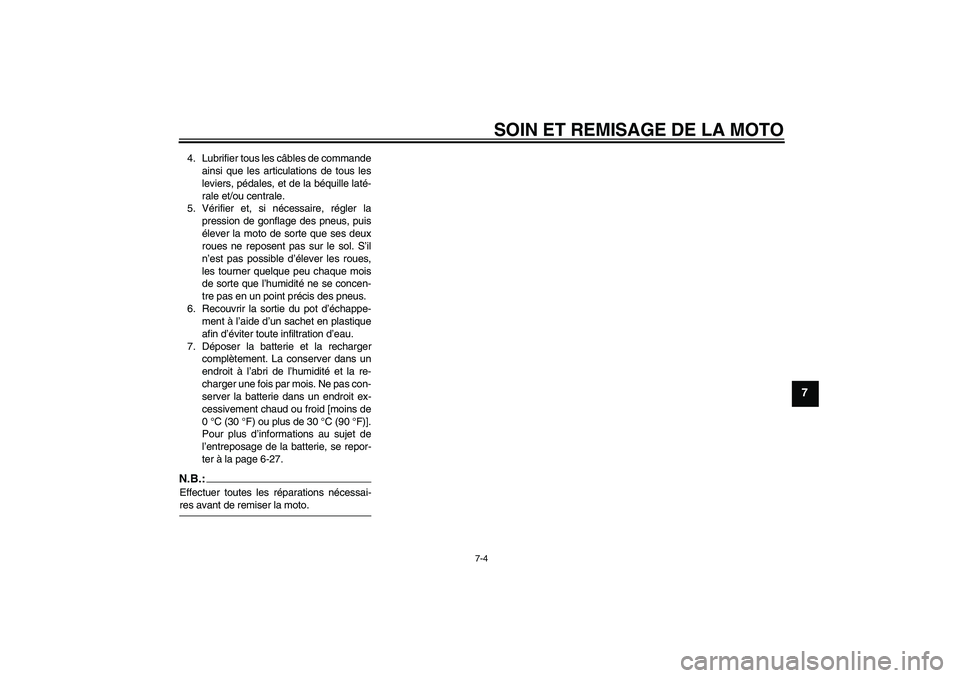

4. Lubrifier tous les câbles de commande
ainsi que les articulations de tous les
leviers, pédales, et de la béquille laté-
rale et/ou centrale.
5. Vérifier et, si nécessaire, régler la
pression de gonflage des pneus, puis
élever la moto de sorte que ses deux
roues ne reposent pas sur le sol. S’il
n’est pas possible d’élever les roues,
les tourner quelque peu chaque mois
de sorte que l’humidité ne se concen-
tre pas en un point précis des pneus.
6. Recouvrir la sortie du pot d’échappe-
ment à l’aide d’un sachet en plastique
afin d’éviter toute infiltration d’eau.
7. Déposer la batterie et la recharger
complètement. La conserver dans un
endroit à l’abri de l’humidité et la re-
charger une fois par mois. Ne pas con-
server la batterie dans un endroit ex-
cessivement chaud ou froid [moins de
0 °C (30 °F) ou plus de 30 °C (90 °F)].
Pour plus d’informations au sujet de
l’entreposage de la batterie, se repor-
ter à la page 6-27.N.B.:Effectuer toutes les réparations nécessai-res avant de remiser la moto.
U3C3F0F0.book Page 4 Friday, December 9, 2005 9:28 AM

CARACTÉRISTIQUES
8-1
8

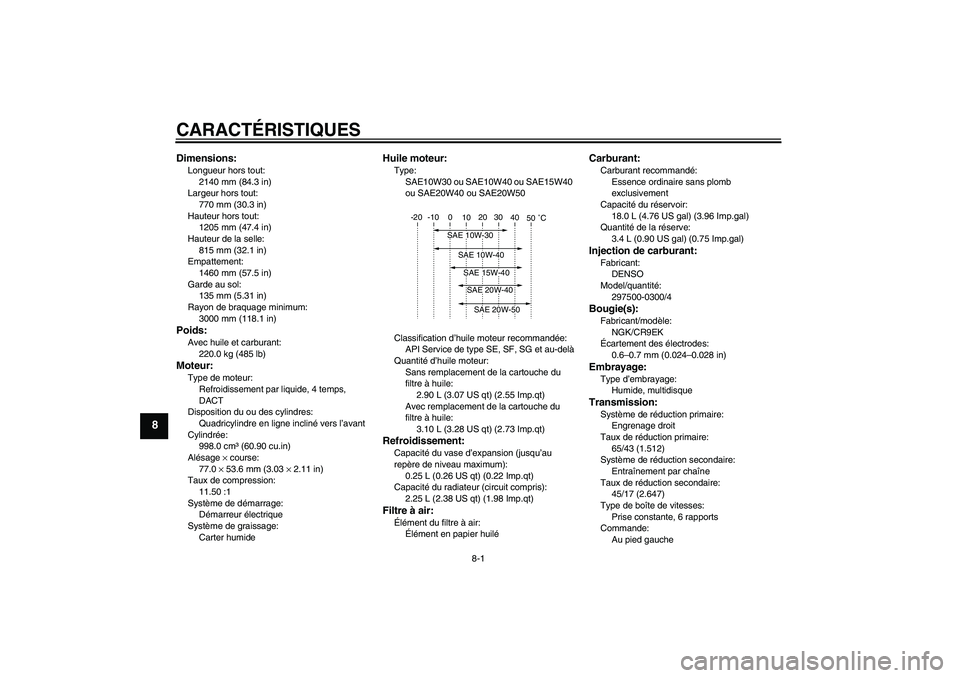

Dimensions:Longueur hors tout:
2140 mm (84.3 in)
Largeur hors tout:
770 mm (30.3 in)
Hauteur hors tout:
1205 mm (47.4 in)
Hauteur de la selle:
815 mm (32.1 in)
Empattement:
1460 mm (57.5 in)
Garde au sol:
135 mm (5.31 in)
Rayon de braquage minimum:
3000 mm (118.1 in)Poids:Avec huile et carburant:
220.0 kg (485 lb)Moteur:Type de moteur:
Refroidissement par liquide, 4 temps,
DACT
Disposition du ou des cylindres:
Quadricylindre en ligne incliné vers l’avant
Cylindrée:
998.0 cm³ (60.90 cu.in)
Alésage × course:
77.0 × 53.6 mm (3.03 × 2.11 in)
Taux de compression:
11.50 :1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter humide
Huile moteur:Type:
SAE10W30 ou SAE10W40 ou SAE15W40
ou SAE20W40 ou SAE20W50
Classification d’huile moteur recommandée:
API Service de type SE, SF, SG et au-delà
Quantité d’huile moteur:
Sans remplacement de la cartouche du
filtre à huile:
2.90 L (3.07 US qt) (2.55 Imp.qt)
Avec remplacement de la cartouche du
filtre à huile:
3.10 L (3.28 US qt) (2.73 Imp.qt)Refroidissement:Capacité du vase d’expansion (jusqu’au
repère de niveau maximum):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Capacité du radiateur (circuit compris):
2.25 L (2.38 US qt) (1.98 Imp.qt)Filtre à air:Élément du filtre à air:
Élément en papier huilé
Carburant:Carburant recommandé:
Essence ordinaire sans plomb
exclusivement
Capacité du réservoir:
18.0 L (4.76 US gal) (3.96 Imp.gal)
Quantité de la réserve:
3.4 L (0.90 US gal) (0.75 Imp.gal)Injection de carburant:Fabricant:
DENSO
Model/quantité:
297500-0300/4Bougie(s):Fabricant/modèle:
NGK/CR9EK
Écartement des électrodes:
0.6–0.7 mm (0.024–0.028 in)Embrayage:Type d’embrayage:
Humide, multidisqueTransmission:Système de réduction primaire:
Engrenage droit
Taux de réduction primaire:
65/43 (1.512)
Système de réduction secondaire:
Entraînement par chaîne
Taux de réduction secondaire:
45/17 (2.647)
Type de boîte de vitesses:
Prise constante, 6 rapports
Commande:
Au pied gauche
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
U3C3F0F0.book Page 1 Friday, December 9, 2005 9:28 AM

CARACTÉRISTIQUES
8-2
8

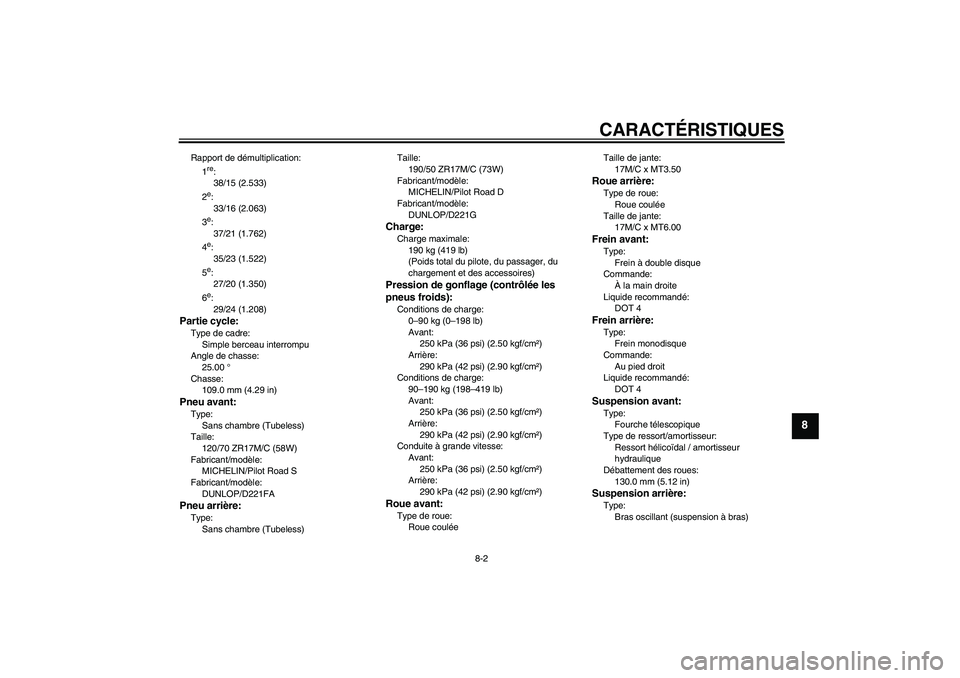

Rapport de démultiplication:
1
re:
38/15 (2.533)
2e:
33/16 (2.063)
3e:
37/21 (1.762)
4e:
35/23 (1.522)
5e:
27/20 (1.350)
6e:
29/24 (1.208)
Partie cycle:Type de cadre:
Simple berceau interrompu
Angle de chasse:
25.00 °
Chasse:
109.0 mm (4.29 in)Pneu avant:Type:
Sans chambre (Tubeless)
Taille:
120/70 ZR17M/C (58W)
Fabricant/modèle:
MICHELIN/Pilot Road S
Fabricant/modèle:
DUNLOP/D221FAPneu arrière:Type:
Sans chambre (Tubeless)Taille:
190/50 ZR17M/C (73W)
Fabricant/modèle:
MICHELIN/Pilot Road D
Fabricant/modèle:
DUNLOP/D221G
Charge:Charge maximale:
190 kg (419 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)Pression de gonflage (contrôlée les
pneus froids):Conditions de charge:
0–90 kg (0–198 lb)
Avant:
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière:
290 kPa (42 psi) (2.90 kgf/cm²)
Conditions de charge:
90–190 kg (198–419 lb)
Avant:
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière:
290 kPa (42 psi) (2.90 kgf/cm²)
Conduite à grande vitesse:
Avant:
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière:
290 kPa (42 psi) (2.90 kgf/cm²)Roue avant:Type de roue:
Roue couléeTaille de jante:
17M/C x MT3.50
Roue arrière:Type de roue:
Roue coulée
Taille de jante:
17M/C x MT6.00Frein avant:Type:
Frein à double disque
Commande:
À la main droite
Liquide recommandé:
DOT 4Frein arrière:Type:
Frein monodisque
Commande:
Au pied droit
Liquide recommandé:
DOT 4Suspension avant:Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement des roues:
130.0 mm (5.12 in)Suspension arrière:Type:
Bras oscillant (suspension à bras)
U3C3F0F0.book Page 2 Friday, December 9, 2005 9:28 AM

CARACTÉRISTIQUES
8-3
8

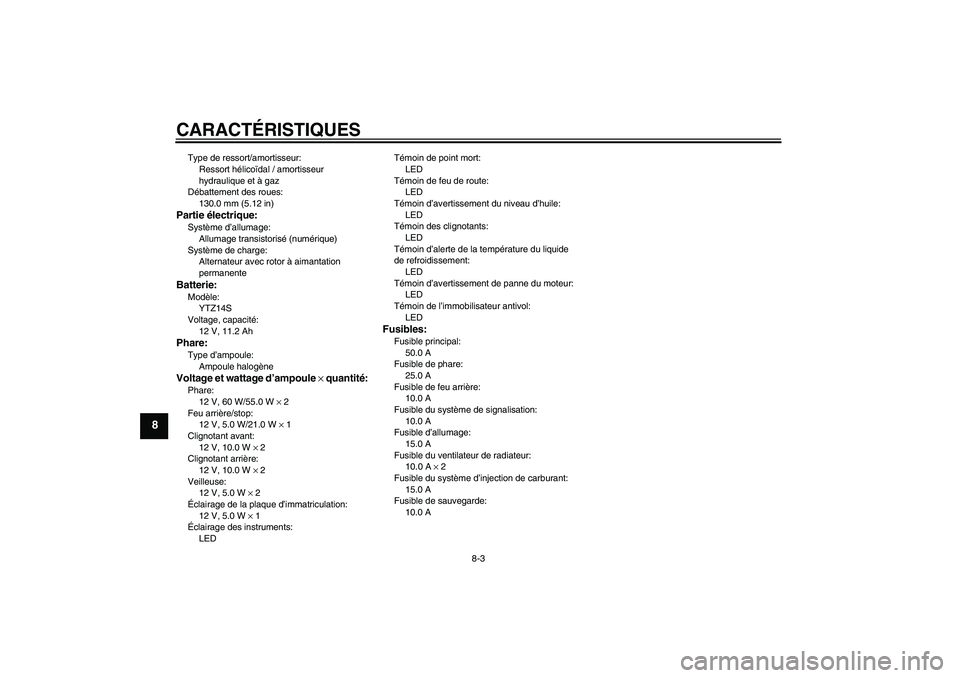

Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique et à gaz
Débattement des roues:
130.0 mm (5.12 in)Partie électrique:Système d’allumage:
Allumage transistorisé (numérique)
Système de charge:
Alternateur avec rotor à aimantation
permanenteBatterie:Modèle:
YTZ14S
Voltage, capacité:
12 V, 11.2 AhPhare:Type d’ampoule:
Ampoule halogèneVoltage et wattage d’ampoule × quantité:Phare:
12 V, 60 W/55.0 W × 2
Feu arrière/stop:
12 V, 5.0 W/21.0 W × 1
Clignotant avant:
12 V, 10.0 W × 2
Clignotant arrière:
12 V, 10.0 W × 2
Veilleuse:
12 V, 5.0 W × 2
Éclairage de la plaque d’immatriculation:
12 V, 5.0 W × 1
Éclairage des instruments:
LEDTémoin de point mort:
LED
Témoin de feu de route:
LED
Témoin d’avertissement du niveau d’huile:
LED
Témoin des clignotants:
LED
Témoin d’alerte de la température du liquide
de refroidissement:
LED
Témoin d’avertissement de panne du moteur:
LED
Témoin de l’immobilisateur antivol:
LED
Fusibles:Fusible principal:
50.0 A
Fusible de phare:
25.0 A
Fusible de feu arrière:
10.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage:
15.0 A
Fusible du ventilateur de radiateur:
10.0 A × 2
Fusible du système d’injection de carburant:
15.0 A
Fusible de sauvegarde:
10.0 A
U3C3F0F0.book Page 3 Friday, December 9, 2005 9:28 AM

RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
9

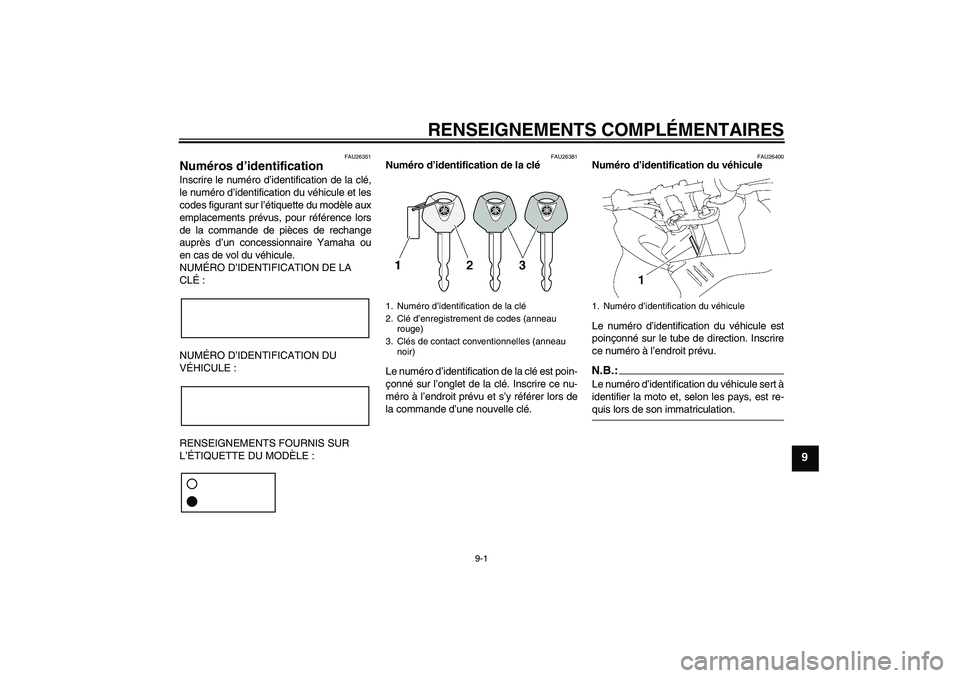

FAU26351
Numéros d’identification Inscrire le numéro d’identification de la clé,
le numéro d’identification du véhicule et les
codes figurant sur l’étiquette du modèle aux
emplacements prévus, pour référence lors
de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou
en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DE LA
CLÉ:
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26381
Numéro d’identification de la clé
Le numéro d’identification de la clé est poin-
çonné sur l’onglet de la clé. Inscrire ce nu-
méro à l’endroit prévu et s’y référer lors de
la commande d’une nouvelle clé.
FAU26400
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.N.B.:Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-quis lors de son immatriculation.
1. Numéro d’identification de la clé
2. Clé d’enregistrement de codes (anneau
rouge)
3. Clés de contact conventionnelles (anneau
noir)
1. Numéro d’identification du véhicule
U3C3F0F0.book Page 1 Friday, December 9, 2005 9:28 AM

RENSEIGNEMENTS COMPLÉMENTAIRES
9-2
9
FAU26470
Étiquette des codes du modèle
L’étiquette du modèle est collée sur le ca-
dre, sous la selle du pilote. (Voir page 3-16.)
Inscrire les renseignements repris sur cette
étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires
lors de la commande de pièces de re-
change auprès d’un concessionnaire
Yamaha.1.Étiquette des codes du modèleU3C3F0F0.book Page 2 Friday, December 9, 2005 9:28 AM
