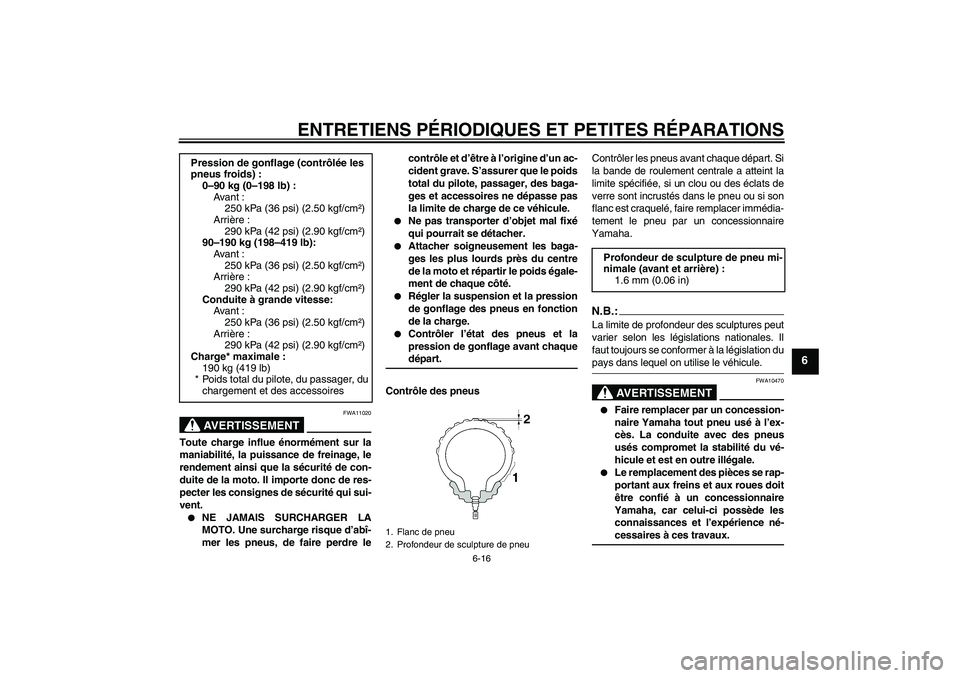

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-16
6
AVERTISSEMENT
FWA11020
Toute charge influe énormément sur la
maniabilité, la puissance de freinage, le
rendement ainsi que la sécurité de con-
duite de la moto. Il importe donc de res-
pecter les consignes de sécurité qui sui-
vent.

NE JAMAIS SURCHARGER LA
MOTO. Une surcharge risque d’abî-
mer les pneus, de faire perdre lecontrôle et d’être à l’origine d’un ac-
cident grave. S’assurer que le poids
total du pilote, passager, des baga-
ges et accessoires ne dépasse pas
la limite de charge de ce véhicule.


Ne pas transporter d’objet mal fixé
qui pourrait se détacher.


Attacher soigneusement les baga-
ges les plus lourds près du centre
de l a moto et répartir le poids égale-
ment de chaque côté.


Régler la suspension et la pression
de gonflage des pneus en fonction
de la charge.


Contrôler l’état des pneus et la
pression de gonflage avant chaquedépart.
Contrôle des pneusContrôler les pneus avant chaque départ. Si
la bande de roulement centrale a atteint la
limite spécifiée, si un clou ou des éclats de
verre sont incrustés dans le pneu ou si son
flanc est craquelé, faire remplacer immédia-
tement le pneu par un concessionnaire
Yamaha.
N.B.:La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation dupays dans lequel on utilise le véhicule.
AVERTISSEMENT
FWA10470


Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La conduite avec des pneus
usés compromet la stabilité du vé-
hicule et est en outre illégale.


Le remplacement des pièces se rap-
portant aux freins et aux roues doit
être confié à un concessionnaire
Yamaha, car celui-ci possède les
connaissances et l’expérience né-cessaires à ces travaux. Pression de gonflage (contrôlée les
pneus froids) :
0–90 kg (0–198 lb) :
Avant :
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière :
290 kPa (42 psi) (2.90 kgf/cm²)
90–190 kg (198–419 lb):
Avant :
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière :
290 kPa (42 psi) (2.90 kgf/cm²)
Conduite à grande vitesse:
Avant :
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière :
290 kPa (42 psi) (2.90 kgf/cm²)
Charge* maximale :
190 kg (419 lb)
* Poids total du pilote, du passager, du
chargement et des accessoires
1. Flanc de pneu
2. Profondeur de sculpture de pneu
Profondeur de sculpture de pneu mi-
nimale (avant et arrière) :
1.6 mm (0.06 in)
U3C3F0F0.book Page 16 Friday, December 9, 2005 9:28 AM

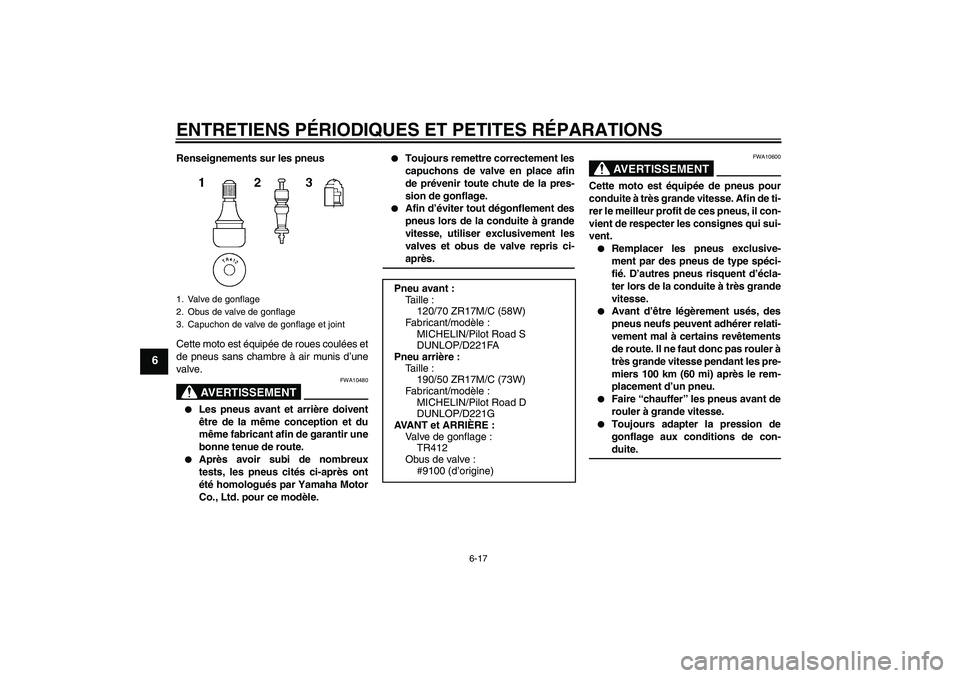

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-17
6
Renseignements sur les pneus
Cette moto est équipée de roues coulées et
de pneus sans chambre à air munis d’une
valve.
AVERTISSEMENT
FWA10480


Les pneus avant et arrière doivent
être de la même conception et du
même fabricant afin de garantir une
bonne tenue de route.


Après avoir subi de nombreux
tests, les pneus cités ci-après ont
été homologués par Yamaha Motor
Co., Ltd. pour ce modèle.


Toujours remettre correctement les
capuchons de valve en place afin
de prévenir toute chute de la pres-
sion de gonflage.


Afin d’éviter tout dégonflement des
pneus lors de la conduite à grande
vitesse, utiliser exclusivement les
valves et obus de valve repris ci-après.
AVERTISSEMENT
FWA10600
Cette moto est équipée de pneus pour
conduite à très grande vitesse. Afin de ti-
rer le meilleur profit de ces pneus, il con-
vient de respecter les consignes qui sui-
vent.

Remplacer les pneus exclusive-
ment par des pneus de type spéci-
fié. D’autres pneus risquent d’écla-
ter lors de la conduite à très grande
vitesse.


Avant d’être légèrement usés, des
pneus neufs peuvent adhérer relati-
vement mal à certains revêtements
de route. Il ne faut donc pas rouler à
très grande vitesse pendant les pre-
miers 100 km (60 mi) après le rem-
placement d’un pneu.


Faire “chauffer” les pneus avant de
rouler à grande vitesse.


Toujours adapter la pression de
gonflage aux conditions de con-duite.
1. Valve de gonflage
2. Obus de valve de gonflage
3. Capuchon de valve de gonflage et joint
Pneu avant :
Taille :
120/70 ZR17M/C (58W)
Fabricant/modèle :
MICHELIN/Pilot Road S
DUNLOP/D221FA
Pneu arrière :
Taille :
190/50 ZR17M/C (73W)
Fabricant/modèle :
MICHELIN/Pilot Road D
DUNLOP/D221G
AVANT et ARRIÈRE :
Valve de gonflage :
TR412
Obus de valve :
#9100 (d’origine)
U3C3F0F0.book Page 17 Friday, December 9, 2005 9:28 AM

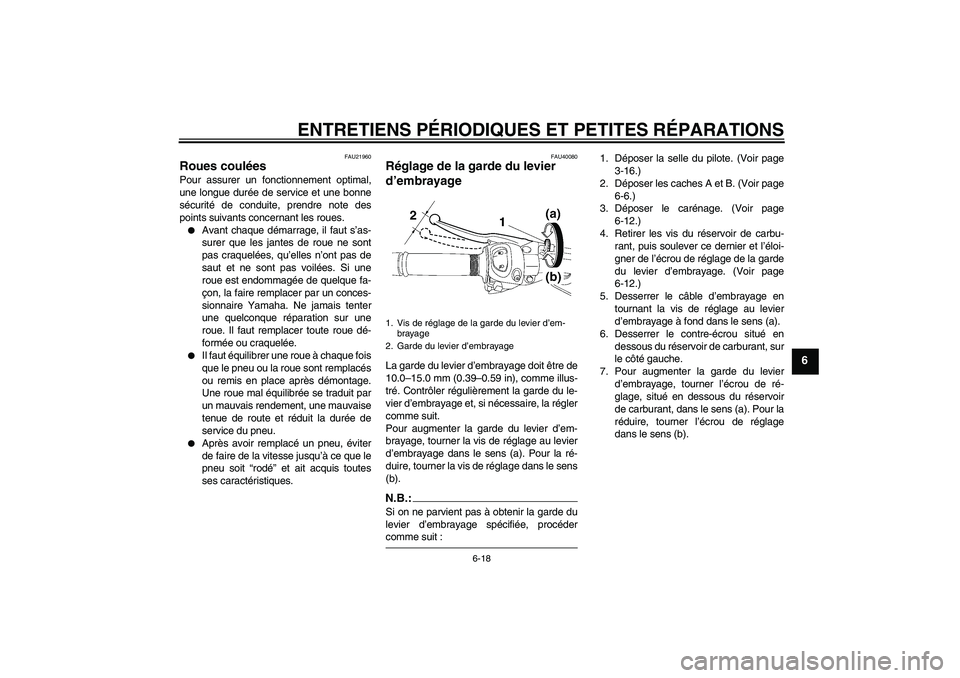

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-18
6
FAU21960
Roues coulées Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues.

Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont pas voilées. Si une
roue est endommagée de quelque fa-
çon, la faire remplacer par un conces-
sionnaire Yamaha. Ne jamais tenter
une quelconque réparation sur une
roue. Il faut remplacer toute roue dé-
formée ou craquelée.


Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.


Après avoir remplacé un pneu, éviter
de faire de la vitesse jusqu’à ce que le
pneu soit “rodé” et ait acquis toutes
ses caractéristiques.
FAU40080
Réglage de la garde du levier
d’embrayage La garde du levier d’embrayage doit être de
10.0–15.0 mm (0.39–0.59 in), comme illus-
tré. Contrôler régulièrement la garde du le-
vier d’embrayage et, si nécessaire, la régler
comme suit.
Pour augmenter la garde du levier d’em-
brayage, tourner la vis de réglage au levier
d’embrayage dans le sens (a). Pour la ré-
duire, tourner la vis de réglage dans le sens
(b).N.B.:Si on ne parvient pas à obtenir la garde du
levier d’embrayage spécifiée, procédercomme suit :1. Déposer la selle du pilote. (Voir page
3-16.)
2. Déposer les caches A et B. (Voir page
6-6.)
3. Déposer le carénage. (Voir page
6-12.)
4. Retirer les vis du réservoir de carbu-
rant, puis soulever ce dernier et l’éloi-
gner de l’écrou de réglage de la garde
du levier d’embrayage. (Voir page
6-12.)
5. Desserrer le câble d’embrayage en
tournant la vis de réglage au levier
d’embrayage à fond dans le sens (a).
6. Desserrer le contre-écrou situé en
dessous du réservoir de carburant, sur
le côté gauche.
7. Pour augmenter la garde du levier
d’embrayage, tourner l’écrou de ré-
glage, situé en dessous du réservoir
de carburant, dans le sens (a). Pour la
réduire, tourner l’écrou de réglage
dans le sens (b).1. Vis de réglage de la garde du levier d’em-
brayage
2. Garde du levier d’embrayage
U3C3F0F0.book Page 18 Friday, December 9, 2005 9:28 AM

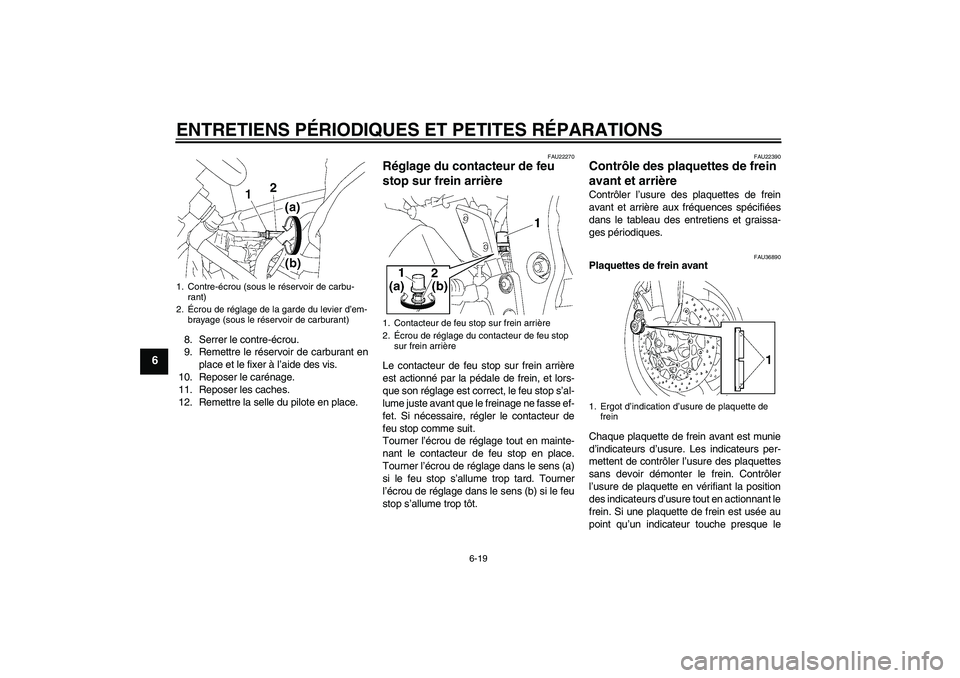

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-19
6
8. Serrer le contre-écrou.
9. Remettre le réservoir de carburant en
place et le fixer à l’aide des vis.
10. Reposer le carénage.
11. Reposer les caches.
12. Remettre la selle du pilote en place.
FAU22270
Réglage du contacteur de feu
stop sur frein arrière Le contacteur de feu stop sur frein arrière
est actionné par la pédale de frein, et lors-
que son réglage est correct, le feu stop s’al-
lume juste avant que le freinage ne fasse ef-
fet. Si nécessaire, régler le contacteur de
feu stop comme suit.
Tourner l’écrou de réglage tout en mainte-
nant le contacteur de feu stop en place.
Tourner l’écrou de réglage dans le sens (a)
si le feu stop s’allume trop tard. Tourner
l’écrou de réglage dans le sens (b) si le feu
stop s’allume trop tôt.
FAU22390
Contrôle des plaquettes de frein
avant et arrière Contrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
FAU36890
Plaquettes de frein avant
Chaque plaquette de frein avant est munie
d’indicateurs d’usure. Les indicateurs per-
mettent de contrôler l’usure des plaquettes
sans devoir démonter le frein. Contrôler
l’usure de plaquette en vérifiant la position
des indicateurs d’usure tout en actionnant le
frein. Si une plaquette de frein est usée au
point qu’un indicateur touche presque le
1. Contre-écrou (sous le réservoir de carbu-
rant)
2.Écrou de réglage de la garde du levier d’em-
brayage (sous le réservoir de carburant)
1. Contacteur de feu stop sur frein arrière
2.Écrou de réglage du contacteur de feu stop
sur frein arrière
1. Ergot d’indication d’usure de plaquette de
frein
U3C3F0F0.book Page 19 Friday, December 9, 2005 9:28 AM

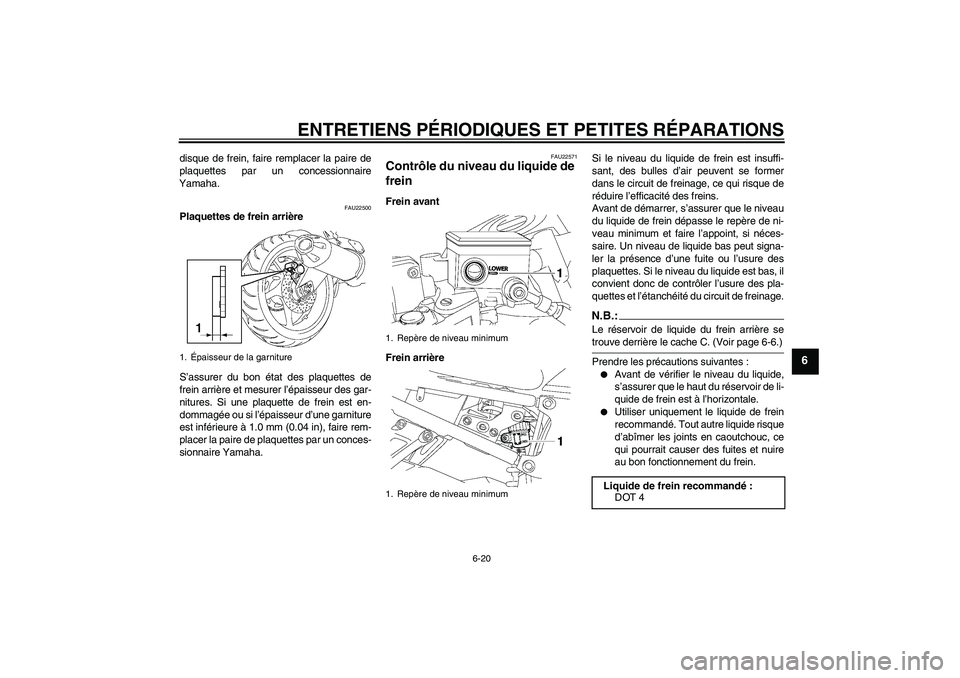

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-20
6
disque de frein, faire remplacer la paire de
plaquettes par un concessionnaire
Yamaha.
FAU22500
Plaquettes de frein arrière
S’assurer du bon état des plaquettes de
frein arrière et mesurer l’épaisseur des gar-
nitures. Si une plaquette de frein est en-
dommagée ou si l’épaisseur d’une garniture
est inférieure à 1.0 mm (0.04 in), faire rem-
placer la paire de plaquettes par un conces-
sionnaire Yamaha.
FAU22571
Contrôle du niveau du liquide de
frein Frein avant
Frein arrièreSi le niveau du liquide de frein est insuffi-
sant, des bulles d’air peuvent se former
dans le circuit de freinage, ce qui risque de
réduire l’efficacité des freins.
Avant de démarrer, s’assurer que le niveau
du liquide de frein dépasse le repère de ni-
veau minimum et faire l’appoint, si néces-
saire. Un niveau de liquide bas peut signa-
ler la présence d’une fuite ou l’usure des
plaquettes. Si le niveau du liquide est bas, il
convient donc de contrôler l’usure des pla-
quettes et l’étanchéité du circuit de freinage.
N.B.:Le réservoir de liquide du frein arrière setrouve derrière le cache C. (Voir page 6-6.)
Prendre les précautions suivantes :

Avant de vérifier le niveau du liquide,
s’assurer que le haut du réservoir de li-
quide de frein est à l’horizontale.


Utiliser uniquement le liquide de frein
recommandé. Tout autre liquide risque
d’abîmer les joints en caoutchouc, ce
qui pourrait causer des fuites et nuire
au bon fonctionnement du frein.
1.Épaisseur de la garniture
1. Repère de niveau minimum
1. Repère de niveau minimum
Liquide de frein recommandé:
DOT 4
U3C3F0F0.book Page 20 Friday, December 9, 2005 9:28 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS

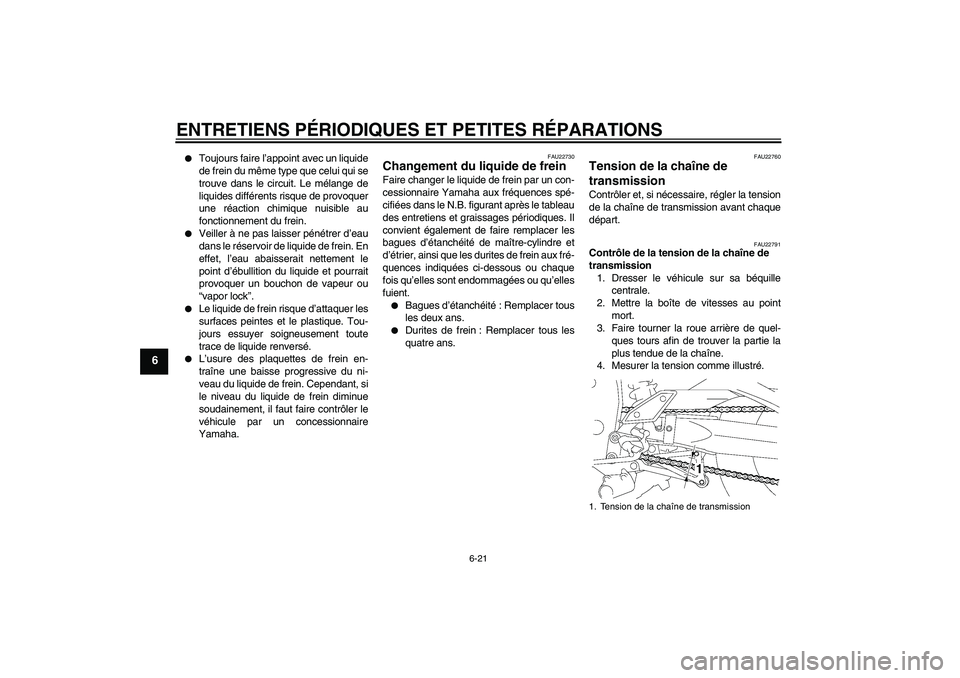

6-21
6


Toujours faire l’appoint avec un liquide
de frein du même type que celui qui se
trouve dans le circuit. Le mélange de
liquides différents risque de provoquer
une réaction chimique nuisible au
fonctionnement du frein.


Veiller à ne pas laisser pénétrer d’eau
dans le réservoir de liquide de frein. En
effet, l’eau abaisserait nettement le
point d’ébullition du liquide et pourrait
provoquer un bouchon de vapeur ou
“vapor lock”.


Le liquide de frein risque d’attaquer les
surfaces peintes et le plastique. Tou-
jours essuyer soigneusement toute
trace de liquide renversé.


L’usure des plaquettes de frein en-
traîne une baisse progressive du ni-
veau du liquide de frein. Cependant, si
le niveau du liquide de frein diminue
soudainement, il faut faire contrôler le
véhicule par un concessionnaire
Yamaha.
FAU22730
Changement du liquide de frein Faire changer le liquide de frein par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le N.B. figurant après le tableau
des entretiens et graissages périodiques. Il
convient également de faire remplacer les
bagues d’étanchéité de maître-cylindre et
d’étrier, ainsi que les durites de frein aux fré-
quences indiquées ci-dessous ou chaque
fois qu’elles sont endommagées ou qu’elles
fuient.

Bagues d’étanchéité: Remplacer tous
les deux ans.


Durites de frein : Remplacer tous les
quatre ans.
FAU22760
Tension de la chaîne de
transmission Contrôler et, si nécessaire, régler la tension
de la chaîne de transmission avant chaque
départ.
FAU22791
Contrôle de la tension de la chaîne de
transmission
1. Dresser le véhicule sur sa béquille
centrale.
2. Mettre la boîte de vitesses au point
mort.
3. Faire tourner la roue arrière de quel-
ques tours afin de trouver la partie la
plus tendue de la chaîne.
4. Mesurer la tension comme illustré.1. Tension de la chaîne de transmission
U3C3F0F0.book Page 21 Friday, December 9, 2005 9:28 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-22
6

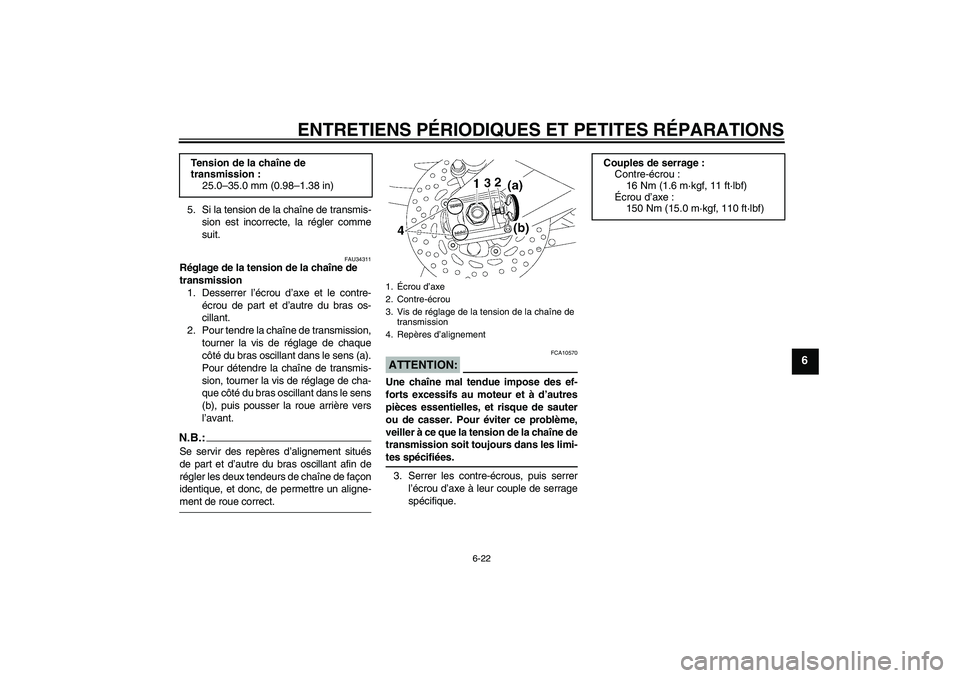

5. Si la tension de la chaîne de transmis-
sion est incorrecte, la régler comme
suit.
FAU34311
Réglage de la tension de la chaîne de
transmission
1. Desserrer l’écrou d’axe et le contre-
écrou de part et d’autre du bras os-
cillant.
2. Pour tendre la chaîne de transmission,
tourner la vis de réglage de chaque
côté du bras oscillant dans le sens (a).
Pour détendre la chaîne de transmis-
sion, tourner la vis de réglage de cha-
que côté du bras oscillant dans le sens
(b), puis pousser la roue arrière vers
l’avant.N.B.:Se servir des repères d’alignement situés
de part et d’autre du bras oscillant afin de
régler les deux tendeurs de chaîne de façon
identique, et donc, de permettre un aligne-ment de roue correct.
ATTENTION:
FCA10570
Une chaîne mal tendue impose des ef-
forts excessifs au moteur et à d’autres
pièces essentielles, et risque de sauter
ou de casser. Pour éviter ce problème,
veiller à ce que la tension de la chaîne de
transmission soit toujours dans les limi-tes spécifiées.
3. Serrer les contre-écrous, puis serrer
l’écrou d’axe à leur couple de serrage
spécifique. Tension de la chaîne de
transmission :
25.0–35.0 mm (0.98–1.38 in)1.Écrou d’axe
2. Contre-écrou
3. Vis de réglage de la tension de la chaîne de
transmission
4. Repères d’alignement
Couples de serrage :
Contre-écrou :
16 Nm (1.6 m·kgf, 11 ft·lbf)
Écrou d’axe :
150 Nm (15.0 m·kgf, 110 ft·lbf)
U3C3F0F0.book Page 22 Friday, December 9, 2005 9:28 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-23
6
FAU23022

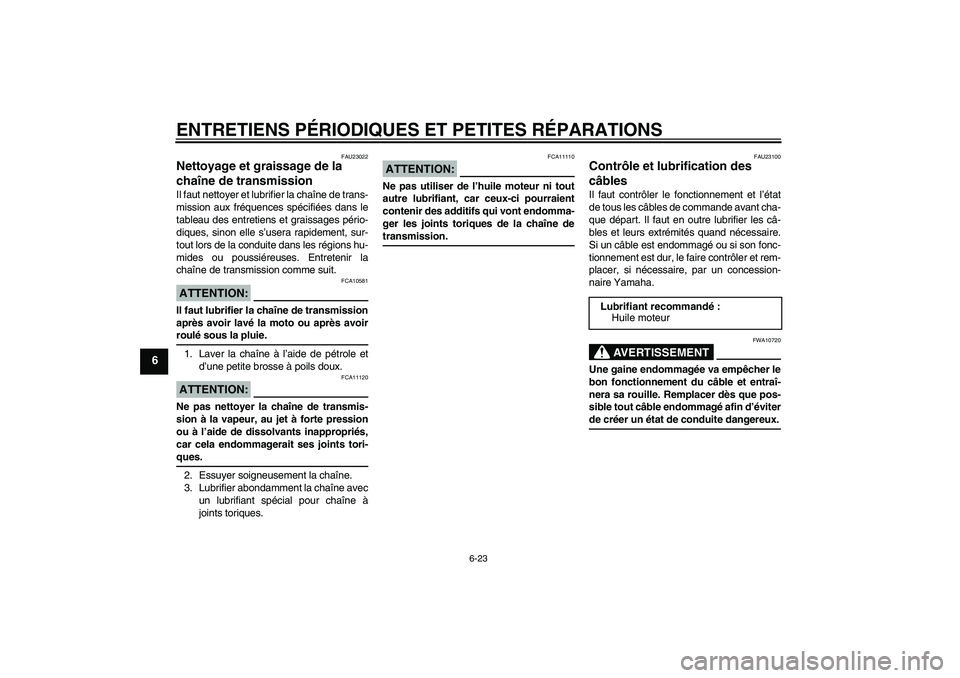

Nettoyage et graissage de la
chaîne de transmission Il faut nettoyer et lubrifier la chaîne de trans-
mission aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques, sinon elle s’usera rapidement, sur-
tout lors de la conduite dans les régions hu-
mides ou poussiéreuses. Entretenir la
chaîne de transmission comme suit.ATTENTION:
FCA10581
Il faut lubrifier la chaîne de transmission
après avoir lavé la moto ou après avoirroulé sous la pluie.
1. Laver la chaîne à l’aide de pétrole et
d’une petite brosse à poils doux.ATTENTION:
FCA11120
Ne pas nettoyer la chaîne de transmis-
sion à la vapeur, au jet à forte pression
ou à l’aide de dissolvants inappropriés,
car cela endommagerait ses joints tori-ques.
2. Essuyer soigneusement la chaîne.
3. Lubrifier abondamment la chaîne avec
un lubrifiant spécial pour chaîne à
joints toriques.
ATTENTION:
FCA11110
Ne pas utiliser de l’huile moteur ni tout
autre lubrifiant, car ceux-ci pourraient
contenir des additifs qui vont endomma-
ger les joints toriques de la chaîne detransmission.
FAU23100
Contrôle et lubrification des
câbles Il faut contrôler le fonctionnement et l’état
de tous les câbles de commande avant cha-
que départ. Il faut en outre lubrifier les câ-
bles et leurs extrémités quand nécessaire.
Si un câble est endommagé ou si son fonc-
tionnement est dur, le faire contrôler et rem-
placer, si nécessaire, par un concession-
naire Yamaha.
AVERTISSEMENT
FWA10720
Une gaine endommagée va empêcher le
bon fonctionnement du câble et entraî-
nera sa rouille. Remplacer dès que pos-
sible tout câble endommagé afin d’éviterde créer un état de conduite dangereux. Lubrifiant recommandé:
Huile moteur
U3C3F0F0.book Page 23 Friday, December 9, 2005 9:28 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-24
6
FAU23111

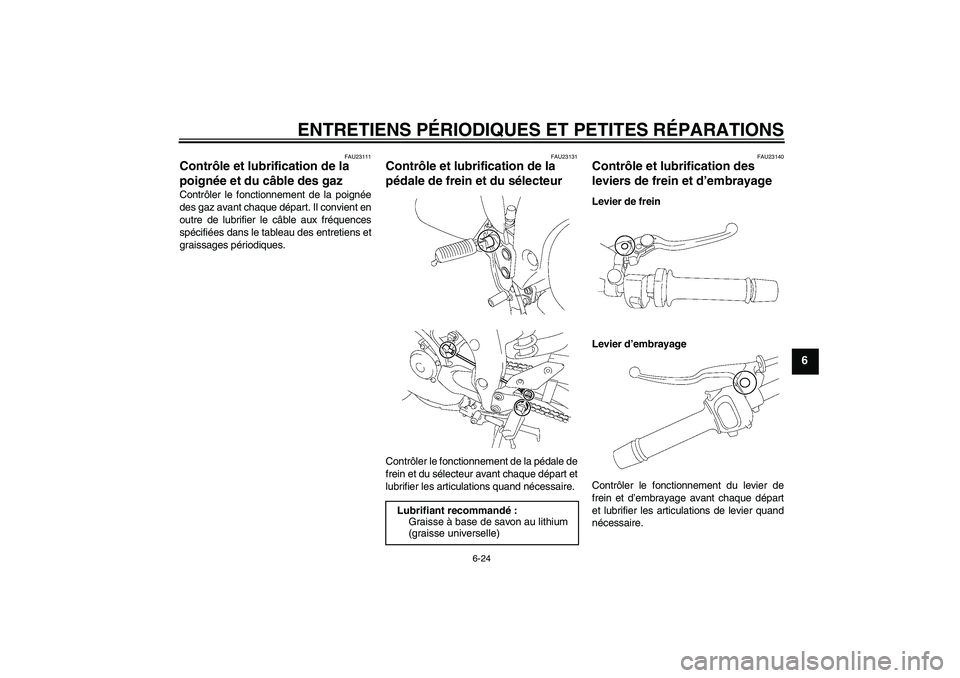

Contrôle et lubrification de la
poignée et du câble des gaz Contrôler le fonctionnement de la poignée
des gaz avant chaque départ. Il convient en
outre de lubrifier le câble aux fréquences
spécifiées dans le tableau des entretiens et
graissages périodiques.
FAU23131
Contrôle et lubrification de la
pédale de frein et du sélecteur Contrôler le fonctionnement de la pédale de
frein et du sélecteur avant chaque départ et
lubrifier les articulations quand nécessaire.
FAU23140
Contrôle et lubrification des
leviers de frein et d’embrayage Levier de frein
Levier d’embrayage
Contrôler le fonctionnement du levier de
frein et d’embrayage avant chaque départ
et lubrifier les articulations de levier quand
nécessaire. Lubrifiant recommandé:
Graisse à base de savon au lithium
(graisse universelle)
U3C3F0F0.book Page 24 Friday, December 9, 2005 9:28 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-25
6
FAU23211

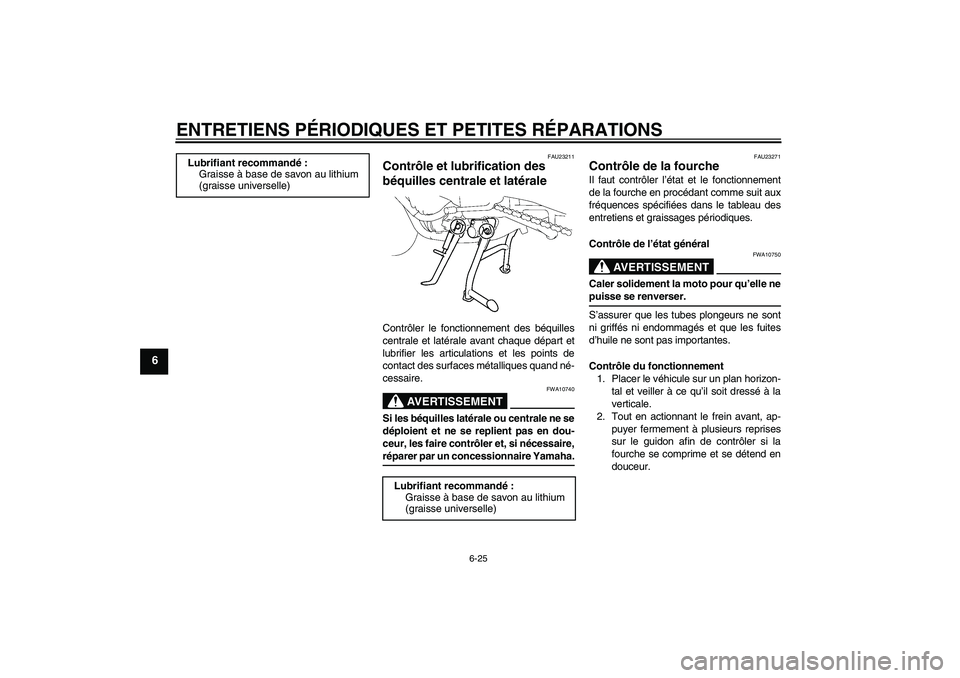

Contrôle et lubrification des
béquilles centrale et latérale Contrôler le fonctionnement des béquilles
centrale et latérale avant chaque départ et
lubrifier les articulations et les points de
contact des surfaces métalliques quand né-
cessaire.
AVERTISSEMENT
FWA10740
Si les béquilles latérale ou centrale ne se
déploient et ne se replient pas en dou-
ceur, les faire contrôler et, si nécessaire,réparer par un concessionnaire Yamaha.
FAU23271
Contrôle de la fourche Il faut contrôler l’état et le fonctionnement
de la fourche en procédant comme suit aux
fréquences spécifiées dans le tableau des
entretiens et graissages périodiques.
Contrôle de l’état général
AVERTISSEMENT
FWA10750
Caler solidement la moto pour qu’elle nepuisse se renverser.
S’assurer que les tubes plongeurs ne sont
ni griffés ni endommagés et que les fuites
d’huile ne sont pas importantes.
Contrôle du fonctionnement
1. Placer le véhicule sur un plan horizon-
tal et veiller à ce qu’il soit dressé à la
verticale.
2. Tout en actionnant le frein avant, ap-
puyer fermement à plusieurs reprises
sur le guidon afin de contrôler si la
fourche se comprime et se détend en
douceur. Lubrifiant recommandé:
Graisse à base de savon au lithium
(graisse universelle)
Lubrifiant recommandé:
Graisse à base de savon au lithium
(graisse universelle)
U3C3F0F0.book Page 25 Friday, December 9, 2005 9:28 AM
