YAMAHA FZ1 S 2009 Manuale duso (in Italian)

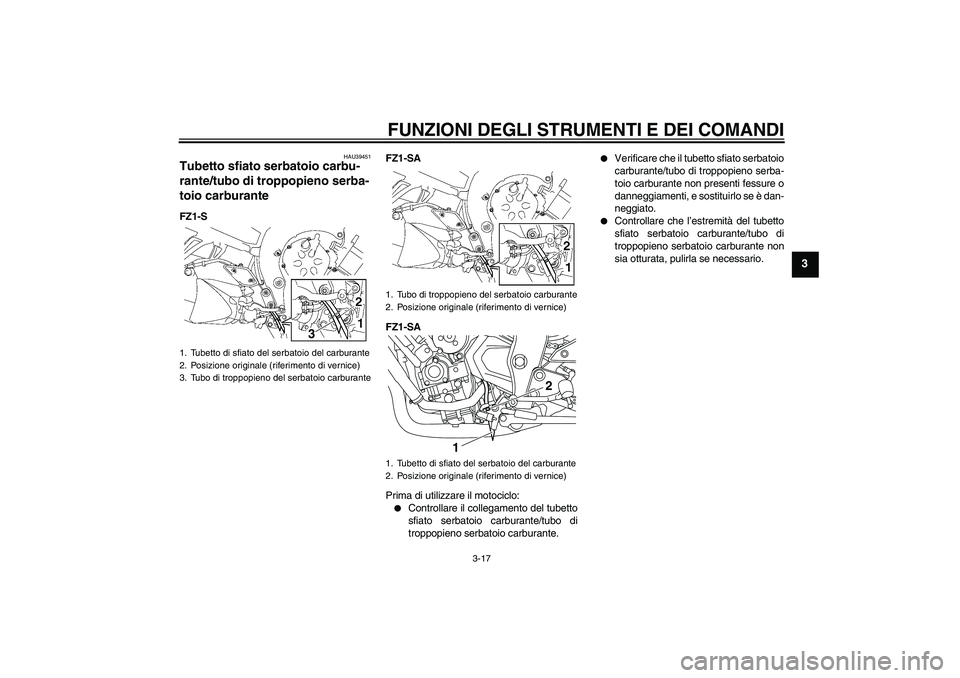

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-17
3
HAU39451
Tubetto sfiato serbatoio carbu-
rante/tubo di troppopieno serba-
toio carburante FZ1-SFZ1-SA
FZ1-SA
Prima di utilizzare il motociclo:


Controllare il collegamento del tubetto
sfiato serbatoio carburante/tubo di
troppopieno serbatoio carburante.


Verificare che il tubetto sfiato serbatoio
carburante/tubo di troppopieno serba-
toio carburante non presenti fessure o
danneggiamenti, e sostituirlo se è dan-
neggiato.


Controllare che l’estremità del tubetto
sfiato serbatoio carburante/tubo di
troppopieno serbatoio carburante non
sia otturata, pulirla se necessario.
1. Tubetto di sfiato del serbatoio del carburante
2. Posizione originale (riferimento di vernice)
3. Tubo di troppopieno del serbatoio carburante
3
1. Tubo di troppopieno del serbatoio carburante
2. Posizione originale (riferimento di vernice)
1. Tubetto di sfiato del serbatoio del carburante
2. Posizione originale (riferimento di vernice)
12
U3C3H3H0.book Page 17 Tuesday, July 8, 2008 7:14 PM

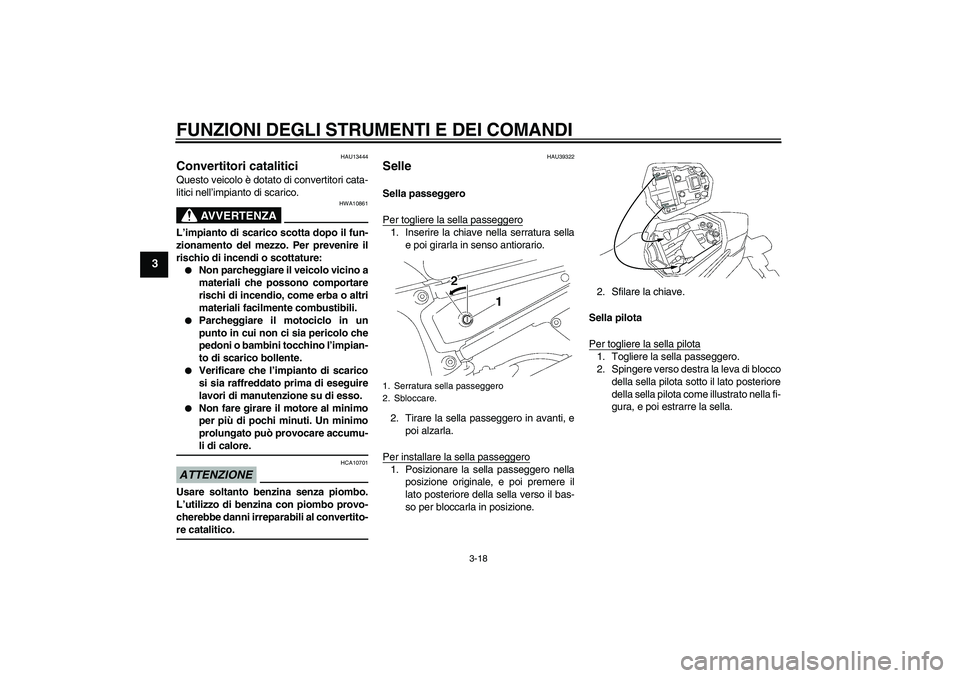

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-18
3
HAU13444
Convertitori catalitici Questo veicolo è dotato di convertitori cata-
litici nell’impianto di scarico.
AVVERTENZA
HWA10861
L’impianto di scarico scotta dopo il fun-
zionamento del mezzo. Per prevenire il
rischio di incendi o scottature:

Non parcheggiare il veicolo vicino a
materiali che possono comportare
rischi di incendio, come erba o altri
materiali facilmente combustibili.


Parcheggiare il motociclo in un
punto in cui non ci sia pericolo che
pedoni o bambini tocchino l’impian-
to di scarico bollente.


Verificare che l’impianto di scarico
si sia raffreddato prima di eseguire
lavori di manutenzione su di esso.


Non fare girare il motore al minimo
per più di pochi minuti. Un minimo
prolungato può provocare accumu-li di calore.
ATTENZIONE
HCA10701
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danni irreparabili al convertito-re catalitico.
HAU39322
Selle Sella passeggero
Per togliere la sella passeggero1. Inserire la chiave nella serratura sella
e poi girarla in senso antiorario.
2. Tirare la sella passeggero in avanti, e
poi alzarla.
Per installare la sella passeggero1. Posizionare la sella passeggero nella
posizione originale, e poi premere il
lato posteriore della sella verso il bas-
so per bloccarla in posizione.2. Sfilare la chiave.
Sella pilota
Per togliere la sella pilota
1. Togliere la sella passeggero.
2. Spingere verso destra la leva di blocco
della sella pilota sotto il lato posteriore
della sella pilota come illustrato nella fi-
gura, e poi estrarre la sella.
1. Serratura sella passeggero
2. Sbloccare.
U3C3H3H0.book Page 18 Tuesday, July 8, 2008 7:14 PM

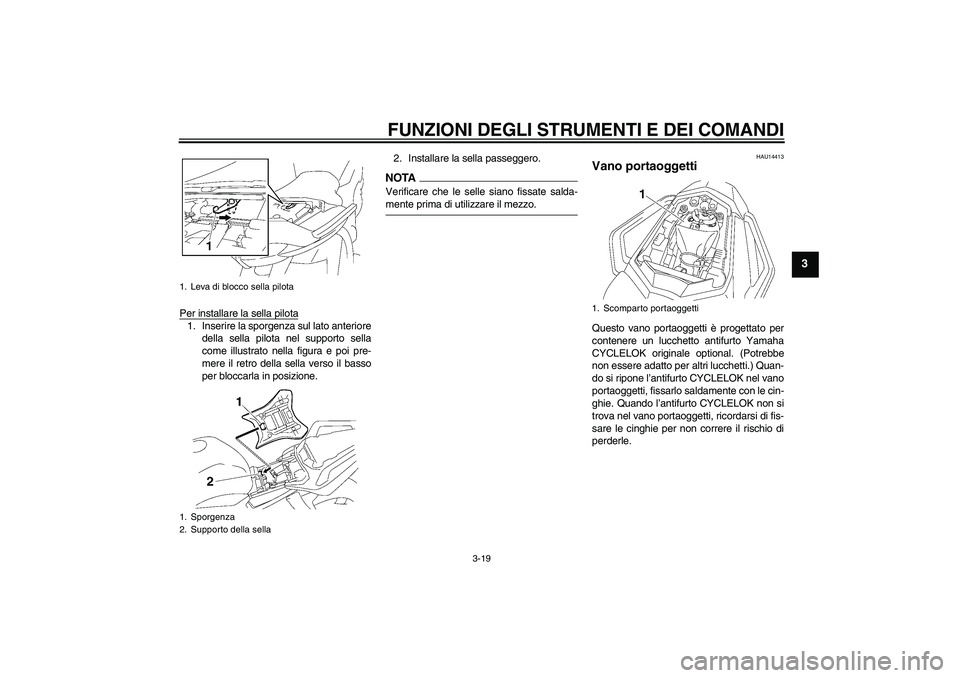

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-19
3
Per installare la sella pilota1. Inserire la sporgenza sul lato anteriore
della sella pilota nel supporto sella
come illustrato nella figura e poi pre-
mere il retro della sella verso il basso
per bloccarla in posizione.2. Installare la sella passeggero.
NOTAVerificare che le selle siano fissate salda-mente prima di utilizzare il mezzo.
HAU14413
Vano portaoggetti Questo vano portaoggetti è progettato per
contenere un lucchetto antifurto Yamaha
CYCLELOK originale optional. (Potrebbe
non essere adatto per altri lucchetti.) Quan-
do si ripone l’antifurto CYCLELOK nel vano
portaoggetti, fissarlo saldamente con le cin-
ghie. Quando l’antifurto CYCLELOK non si
trova nel vano portaoggetti, ricordarsi di fis-
sare le cinghie per non correre il rischio di
perderle.
1. Leva di blocco sella pilota
1. Sporgenza
2. Supporto della sella
1. Scomparto portaoggetti
U3C3H3H0.book Page 19 Tuesday, July 8, 2008 7:14 PM

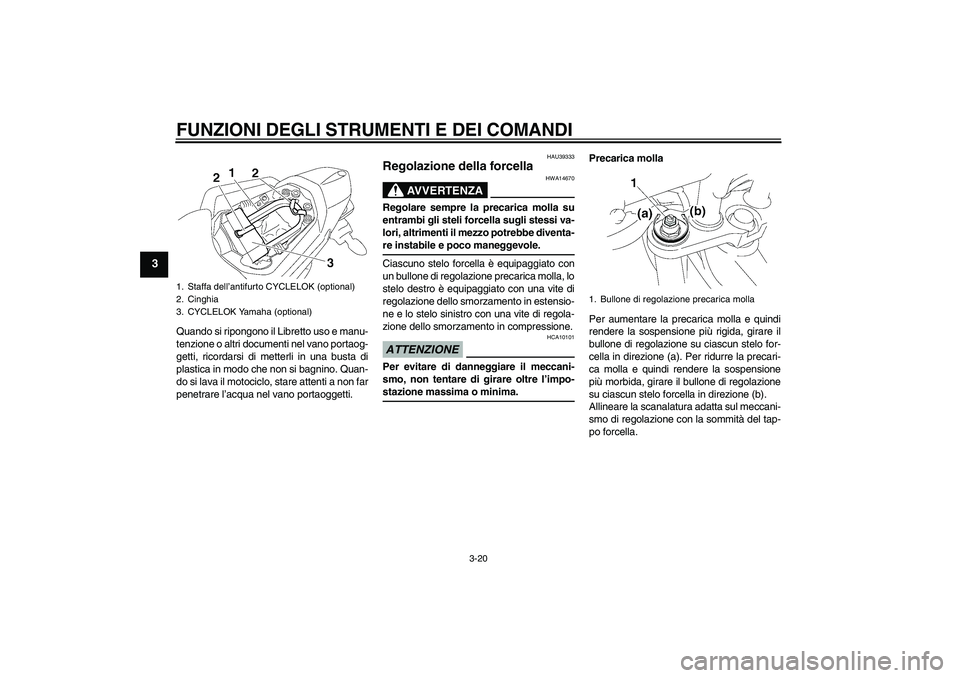

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-20
3
Quando si ripongono il Libretto uso e manu-
tenzione o altri documenti nel vano portaog-
getti, ricordarsi di metterli in una busta di
plastica in modo che non si bagnino. Quan-
do si lava il motociclo, stare attenti a non far
penetrare l’acqua nel vano portaoggetti.
HAU39333
Regolazione della forcella
AVVERTENZA
HWA14670
Regolare sempre la precarica molla su
entrambi gli steli forcella sugli stessi va-
lori, altrimenti il mezzo potrebbe diventa-re instabile e poco maneggevole.
Ciascuno stelo forcella è equipaggiato con
un bullone di regolazione precarica molla, lo
stelo destro è equipaggiato con una vite di
regolazione dello smorzamento in estensio-
ne e lo stelo sinistro con una vite di regola-
zione dello smorzamento in compressione.ATTENZIONE
HCA10101
Per evitare di danneggiare il meccani-
smo, non tentare di girare oltre l’impo-stazione massima o minima.Precarica molla
Per aumentare la precarica molla e quindi
rendere la sospensione più rigida, girare il
bullone di regolazione su ciascun stelo for-
cella in direzione (a). Per ridurre la precari-
ca molla e quindi rendere la sospensione
più morbida, girare il bullone di regolazione
su ciascun stelo forcella in direzione (b).
Allineare la scanalatura adatta sul meccani-
smo di regolazione con la sommità del tap-
po forcella.
1. Staffa dell’antifurto CYCLELOK (optional)
2. Cinghia
3. CYCLELOK Yamaha (optional)
1. Bullone di regolazione precarica molla
U3C3H3H0.book Page 20 Tuesday, July 8, 2008 7:14 PM

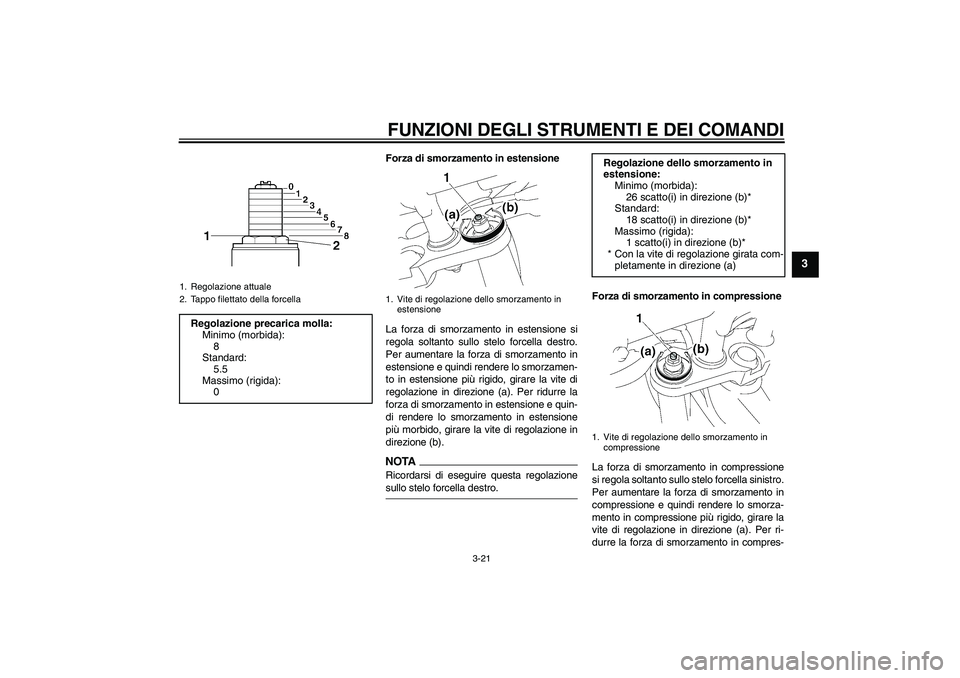

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-21
3
Forza di smorzamento in estensione
La forza di smorzamento in estensione si
regola soltanto sullo stelo forcella destro.
Per aumentare la forza di smorzamento in
estensione e quindi rendere lo smorzamen-
to in estensione più rigido, girare la vite di
regolazione in direzione (a). Per ridurre la
forza di smorzamento in estensione e quin-
di rendere lo smorzamento in estensione
più morbido, girare la vite di regolazione in
direzione (b).NOTARicordarsi di eseguire questa regolazionesullo stelo forcella destro.Forza di smorzamento in compressione
La forza di smorzamento in compressione
si regola soltanto sullo stelo forcella sinistro.
Per aumentare la forza di smorzamento in
compressione e quindi rendere lo smorza-
mento in compressione più rigido, girare la
vite di regolazione in direzione (a). Per ri-
durre la forza di smorzamento in compres-
1. Regolazione attuale
2. Tappo filettato della forcellaRegolazione precarica molla:
Minimo (morbida):
8
Standard:
5.5
Massimo (rigida):
0
1. Vite di regolazione dello smorzamento in
estensione
Regolazione dello smorzamento in
estensione:
Minimo (morbida):
26 scatto(i) in direzione (b)*
Standard:
18 scatto(i) in direzione (b)*
Massimo (rigida):
1 scatto(i) in direzione (b)*
* Con la vite di regolazione girata com-
pletamente in direzione (a)
1. Vite di regolazione dello smorzamento in
compressione
U3C3H3H0.book Page 21 Tuesday, July 8, 2008 7:14 PM

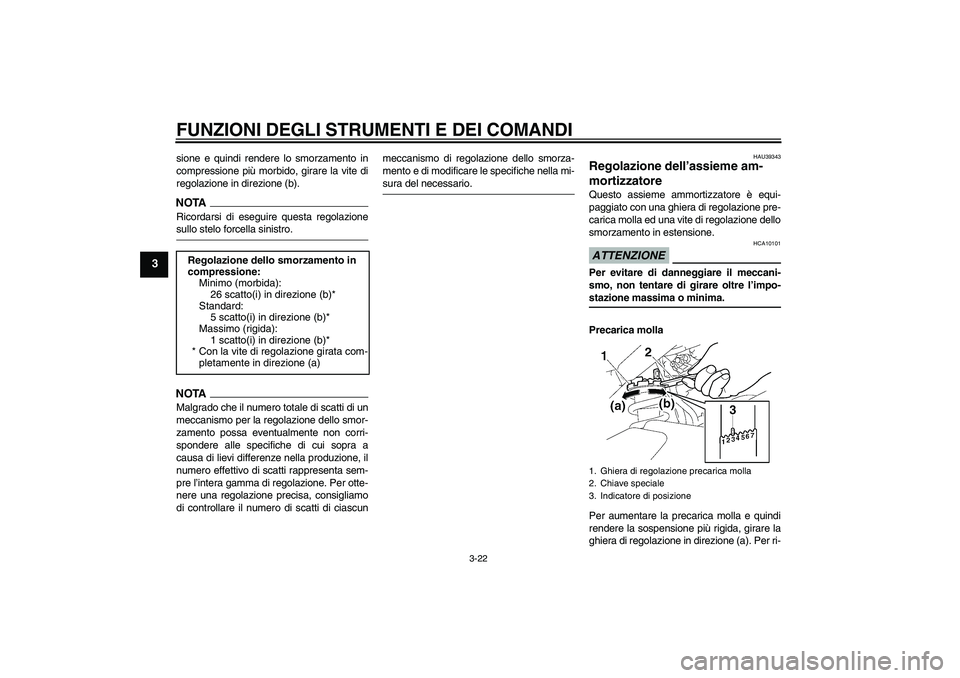

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-22
3
sione e quindi rendere lo smorzamento in
compressione più morbido, girare la vite di
regolazione in direzione (b).NOTARicordarsi di eseguire questa regolazionesullo stelo forcella sinistro.NOTAMalgrado che il numero totale di scatti di un
meccanismo per la regolazione dello smor-
zamento possa eventualmente non corri-
spondere alle specifiche di cui sopra a
causa di lievi differenze nella produzione, il
numero effettivo di scatti rappresenta sem-
pre l’intera gamma di regolazione. Per otte-
nere una regolazione precisa, consigliamo
di controllare il numero di scatti di ciascunmeccanismo di regolazione dello smorza-
mento e di modificare le specifiche nella mi-
sura del necessario.
HAU39343
Regolazione dell’assieme am-
mortizzatore Questo assieme ammortizzatore è equi-
paggiato con una ghiera di regolazione pre-
carica molla ed una vite di regolazione dello
smorzamento in estensione.ATTENZIONE
HCA10101
Per evitare di danneggiare il meccani-
smo, non tentare di girare oltre l’impo-stazione massima o minima.
Precarica molla
Per aumentare la precarica molla e quindi
rendere la sospensione più rigida, girare la
ghiera di regolazione in direzione (a). Per ri- Regolazione dello smorzamento in
compressione:
Minimo (morbida):
26 scatto(i) in direzione (b)*
Standard:
5 scatto(i) in direzione (b)*
Massimo (rigida):
1 scatto(i) in direzione (b)*
* Con la vite di regolazione girata com-
pletamente in direzione (a) 1. Ghiera di regolazione precarica molla
2. Chiave speciale
3. Indicatore di posizione
U3C3H3H0.book Page 22 Tuesday, July 8, 2008 7:14 PM

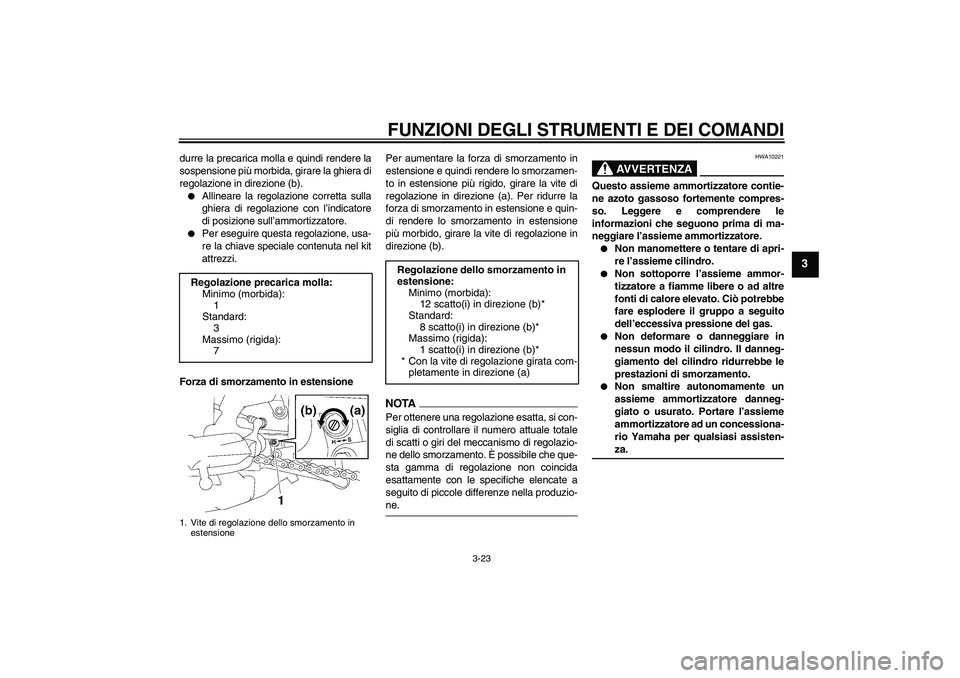

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-23
3
durre la precarica molla e quindi rendere la
sospensione più morbida, girare la ghiera di
regolazione in direzione (b).

Allineare la regolazione corretta sulla
ghiera di regolazione con l’indicatore
di posizione sull’ammortizzatore.


Per eseguire questa regolazione, usa-
re la chiave speciale contenuta nel kit
attrezzi.
Forza di smorzamento in estensionePer aumentare la forza di smorzamento in
estensione e quindi rendere lo smorzamen-
to in estensione più rigido, girare la vite di
regolazione in direzione (a). Per ridurre la
forza di smorzamento in estensione e quin-
di rendere lo smorzamento in estensione
più morbido, girare la vite di regolazione in
direzione (b).
NOTAPer ottenere una regolazione esatta, si con-
siglia di controllare il numero attuale totale
di scatti o giri del meccanismo di regolazio-
ne dello smorzamento. È possibile che que-
sta gamma di regolazione non coincida
esattamente con le specifiche elencate a
seguito di piccole differenze nella produzio-ne.
AVVERTENZA
HWA10221
Questo assieme ammortizzatore contie-
ne azoto gassoso fortemente compres-
so. Leggere e comprendere le
informazioni che seguono prima di ma-
neggiare l’assieme ammortizzatore.

Non manomettere o tentare di apri-
re l’assieme cilindro.


Non sottoporre l’assieme ammor-
tizzatore a fiamme libere o ad altre
fonti di calore elevato. Ciò potrebbe
fare esplodere il gruppo a seguito
dell’eccessiva pressione del gas.


Non deformare o danneggiare in
nessun modo il cilindro. Il danneg-
giamento del cilindro ridurrebbe le
prestazioni di smorzamento.


Non smaltire autonomamente un
assieme ammortizzatore danneg-
giato o usurato. Portare l’assieme
ammortizzatore ad un concessiona-
rio Yamaha per qualsiasi assisten-za. Regolazione precarica molla:
Minimo (morbida):
1
Standard:
3
Massimo (rigida):
7
1. Vite di regolazione dello smorzamento in
estensione
Regolazione dello smorzamento in
estensione:
Minimo (morbida):
12 scatto(i) in direzione (b)*
Standard:
8 scatto(i) in direzione (b)*
Massimo (rigida):
1 scatto(i) in direzione (b)*
* Con la vite di regolazione girata com-
pletamente in direzione (a)
U3C3H3H0.book Page 23 Tuesday, July 8, 2008 7:14 PM

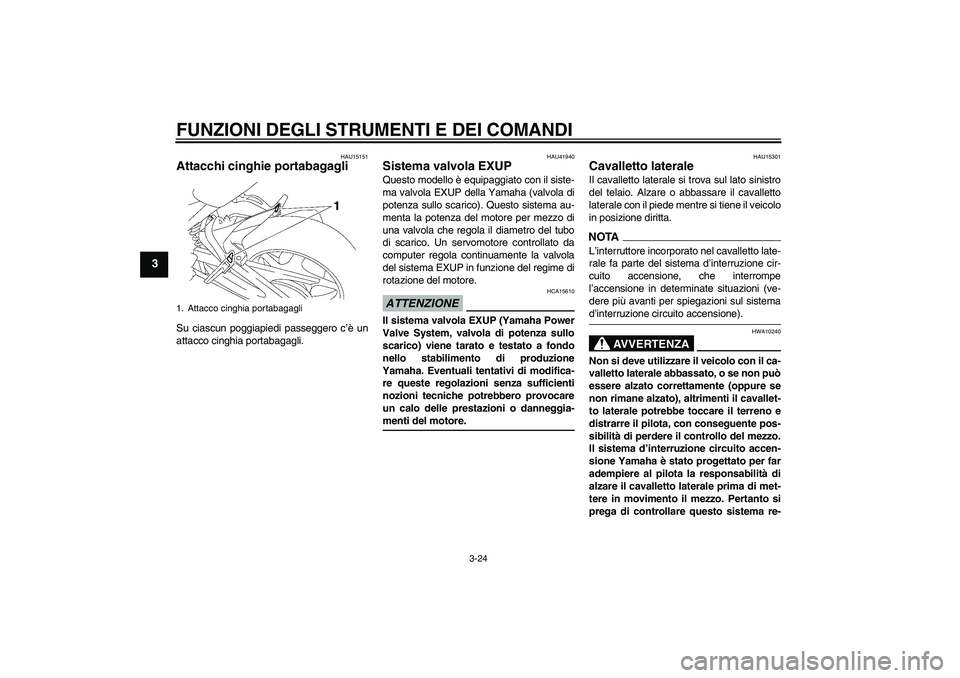

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-24
3
HAU15151
Attacchi cinghie portabagagli Su ciascun poggiapiedi passeggero c’è un
attacco cinghia portabagagli.
HAU41940
Sistema valvola EXUP Questo modello è equipaggiato con il siste-
ma valvola EXUP della Yamaha (valvola di
potenza sullo scarico). Questo sistema au-
menta la potenza del motore per mezzo di
una valvola che regola il diametro del tubo
di scarico. Un servomotore controllato da
computer regola continuamente la valvola
del sistema EXUP in funzione del regime di
rotazione del motore.ATTENZIONE
HCA15610
Il sistema valvola EXUP (Yamaha Power
Valve System, valvola di potenza sullo
scarico) viene tarato e testato a fondo
nello stabilimento di produzione
Yamaha. Eventuali tentativi di modifica-
re queste regolazioni senza sufficienti
nozioni tecniche potrebbero provocare
un calo delle prestazioni o danneggia-menti del motore.
HAU15301
Cavalletto laterale Il cavalletto laterale si trova sul lato sinistro
del telaio. Alzare o abbassare il cavalletto
laterale con il piede mentre si tiene il veicolo
in posizione diritta.NOTAL’interruttore incorporato nel cavalletto late-
rale fa parte del sistema d’interruzione cir-
cuito accensione, che interrompe
l’accensione in determinate situazioni (ve-
dere più avanti per spiegazioni sul sistemad’interruzione circuito accensione).
AVVERTENZA
HWA10240
Non si deve utilizzare il veicolo con il ca-
valletto laterale abbassato, o se non può
essere alzato correttamente (oppure se
non rimane alzato), altrimenti il cavallet-
to laterale potrebbe toccare il terreno e
distrarre il pilota, con conseguente pos-
sibilità di perdere il controllo del mezzo.
Il sistema d’interruzione circuito accen-
sione Yamaha è stato progettato per far
adempiere al pilota la responsabilità di
alzare il cavalletto laterale prima di met-
tere in movimento il mezzo. Pertanto si
prega di controllare questo sistema re-
1. Attacco cinghia portabagagliU3C3H3H0.book Page 24 Tuesday, July 8, 2008 7:14 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-25
3

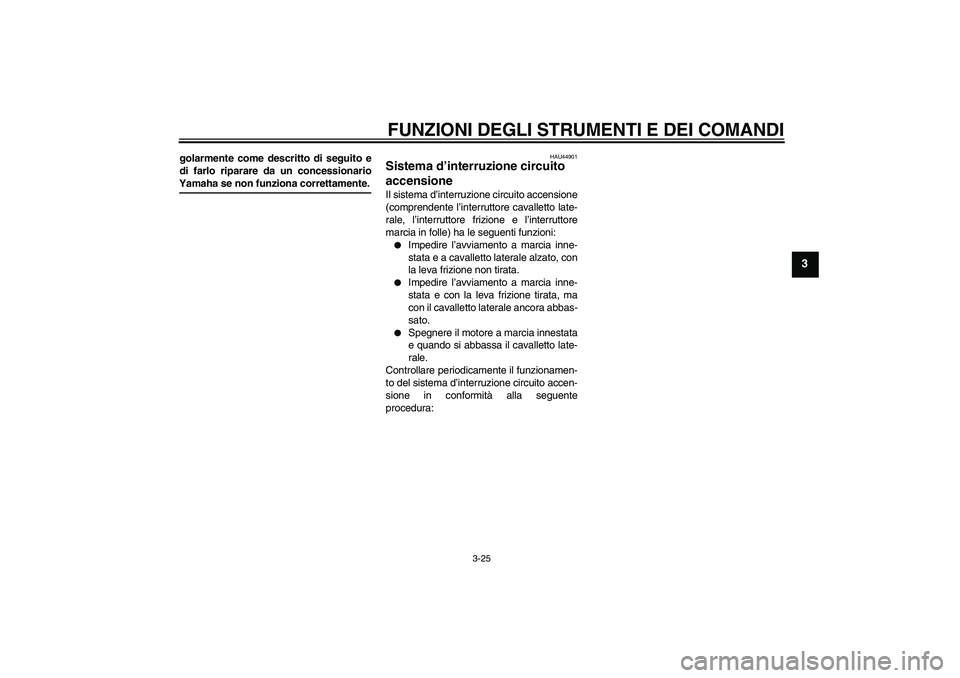

golarmente come descritto di seguito e
di farlo riparare da un concessionarioYamaha se non funziona correttamente.
HAU44901
Sistema d’interruzione circuito
accensione Il sistema d’interruzione circuito accensione
(comprendente l’interruttore cavalletto late-
rale, l’interruttore frizione e l’interruttore
marcia in folle) ha le seguenti funzioni:

Impedire l’avviamento a marcia inne-
stata e a cavalletto laterale alzato, con
la leva frizione non tirata.


Impedire l’avviamento a marcia inne-
stata e con la leva frizione tirata, ma
con il cavalletto laterale ancora abbas-
sato.


Spegnere il motore a marcia innestata
e quando si abbassa il cavalletto late-
rale.
Controllare periodicamente il funzionamen-
to del sistema d’interruzione circuito accen-
sione in conformità alla seguente
procedura:
U3C3H3H0.book Page 25 Tuesday, July 8, 2008 7:14 PM

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-26
3
A motore spento:
1. Abbassare il cavalletto laterale.
2. Accertarsi che l’interruttore arresto motore sia acceso.
3. Girare la chiave in posizione di accensione.
4. Mettere la trasmissione in posizione di folle.
5. Premere l’interruttore avviamento.
Il motore si avvia?
Con il motore ancora acceso:
6. Alzare il cavalletto laterale.
7. Tenere tirata la leva frizione.
8. Ingranare una marcia con la trasmissione.
9. Abbassare il cavalletto laterale.
Il motore si arresta?
Dopo che il motore si è arrestato:
10. Alzare il cavalletto laterale.
11. Tenere tirata la leva frizione.
12. Premere l’interruttore avviamento.
Il motore si avvia?
Il sistema è OK. Si può utilizzare il motociclo.È possibile che l’interruttore marcia in folle non
funzioni correttamente.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
È possibile che l’interruttore cavalletto laterale
non funzioni correttamente.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
È possibile che l’interruttore frizione non funzioni
correttamente.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
Si NO Si NO Si NO


Durante questa ispezione si deve piazzare
il veicolo sul cavalletto centrale.


Se si nota una disfunzione, fare controllare
il sistema da un concessionario Yamaha
prima di utilizzare il mezzo.AVVERTENZA
U3C3H3H0.book Page 26 Tuesday, July 8, 2008 7:14 PM
