MANUTENZIONE E REGOLAZIONI PERIODICHE
6-24
6

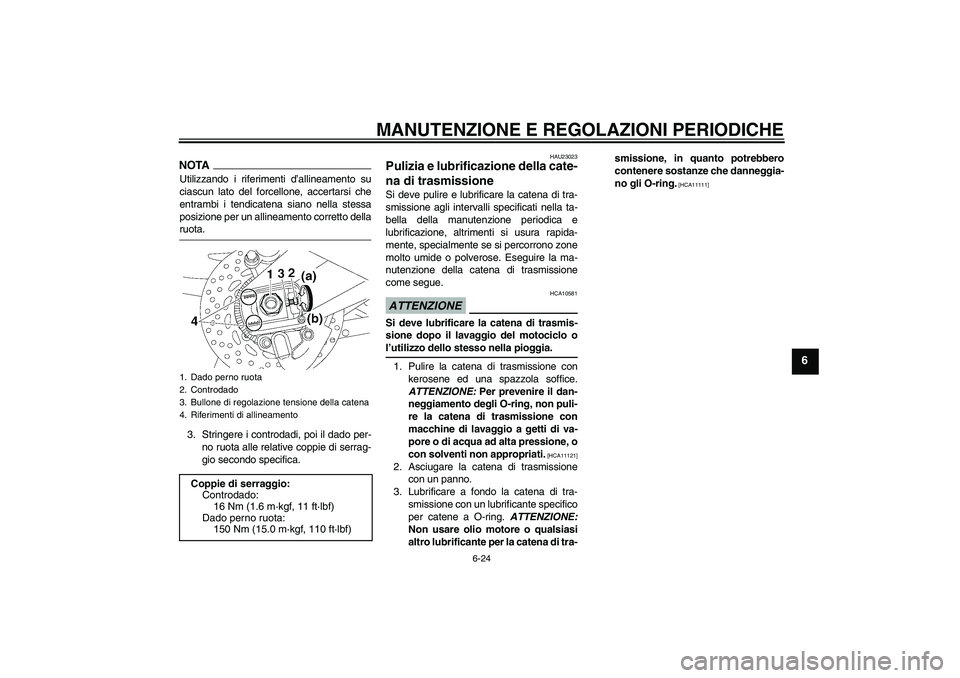

NOTAUtilizzando i riferimenti d’allineamento su
ciascun lato del forcellone, accertarsi che
entrambi i tendicatena siano nella stessa
posizione per un allineamento corretto dellaruota.
3. Stringere i controdadi, poi il dado per-
no ruota alle relative coppie di serrag-
gio secondo specifica.
HAU23023
Pulizia e lubrificazione della cate-
na di trasmissione Si deve pulire e lubrificare la catena di tra-
smissione agli intervalli specificati nella ta-
bella della manutenzione periodica e
lubrificazione, altrimenti si usura rapida-
mente, specialmente se si percorrono zone
molto umide o polverose. Eseguire la ma-
nutenzione della catena di trasmissione
come segue.ATTENZIONE
HCA10581
Si deve lubrificare la catena di trasmis-
sione dopo il lavaggio del motociclo ol’utilizzo dello stesso nella pioggia.
1. Pulire la catena di trasmissione con
kerosene ed una spazzola soffice.
ATTENZIONE: Per prevenire il dan-
neggiamento degli O-ring, non puli-
re la catena di trasmissione con
macchine di lavaggio a getti di va-
pore o di acqua ad alta pressione, o
con solventi non appropriati.
[HCA11121]
2. Asciugare la catena di trasmissione
con un panno.
3. Lubrificare a fondo la catena di tra-
smissione con un lubrificante specifico
per catene a O-ring. ATTENZIONE:
Non usare olio motore o qualsiasi
altro lubrificante per la catena di tra-smissione, in quanto potrebbero
contenere sostanze che danneggia-
no gli O-ring.
[HCA11111]
1. Dado perno ruota
2. Controdado
3. Bullone di regolazione tensione della catena
4. Riferimenti di allineamentoCoppie di serraggio:
Controdado:
16 Nm (1.6 m·kgf, 11 ft·lbf)
Dado perno ruota:
150 Nm (15.0 m·kgf, 110 ft·lbf)
U3C3H3H0.book Page 24 Tuesday, July 8, 2008 7:14 PM
Page 72 of 100

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-25
6

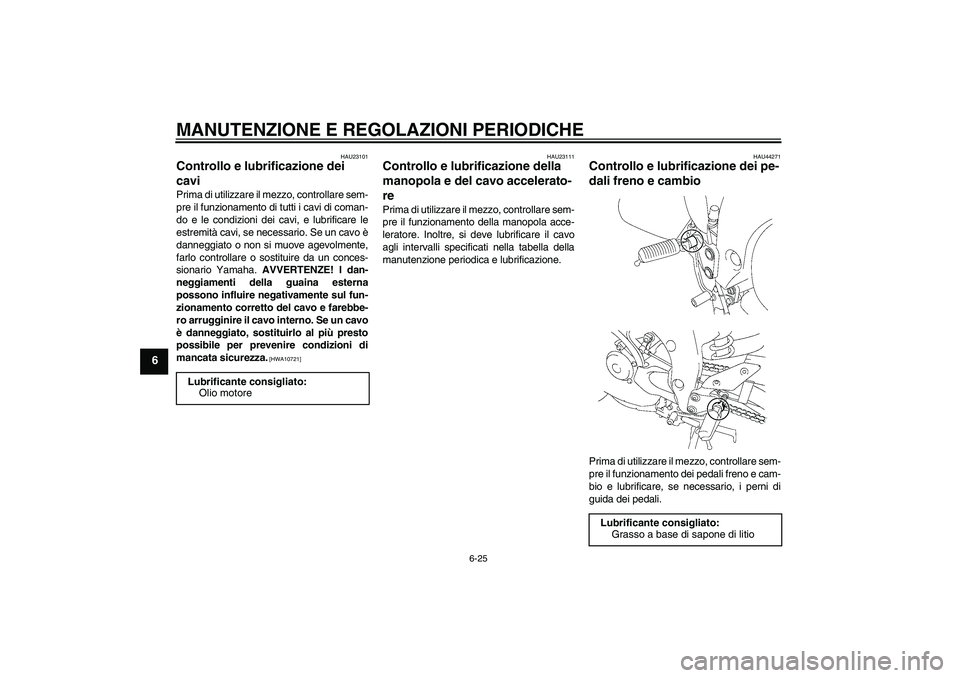

HAU23101
Controllo e lubrificazione dei
cavi Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento di tutti i cavi di coman-
do e le condizioni dei cavi, e lubrificare le
estremità cavi, se necessario. Se un cavo è
danneggiato o non si muove agevolmente,
farlo controllare o sostituire da un conces-
sionario Yamaha. AVVERTENZE! I dan-
neggiamenti della guaina esterna
possono influire negativamente sul fun-
zionamento corretto del cavo e farebbe-
ro arrugginire il cavo interno. Se un cavo
è danneggiato, sostituirlo al più presto
possibile per prevenire condizioni di
mancata sicurezza.
[HWA10721]HAU23111
Controllo e lubrificazione della
manopola e del cavo accelerato-
re Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento della manopola acce-
leratore. Inoltre, si deve lubrificare il cavo
agli intervalli specificati nella tabella della
manutenzione periodica e lubrificazione.
HAU44271
Controllo e lubrificazione dei pe-
dali freno e cambio Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento dei pedali freno e cam-
bio e lubrificare, se necessario, i perni di
guida dei pedali. Lubrificante consigliato:
Olio motoreLubrificante consigliato:
Grasso a base di sapone di litio
U3C3H3H0.book Page 25 Tuesday, July 8, 2008 7:14 PM
Page 73 of 100

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-26
6

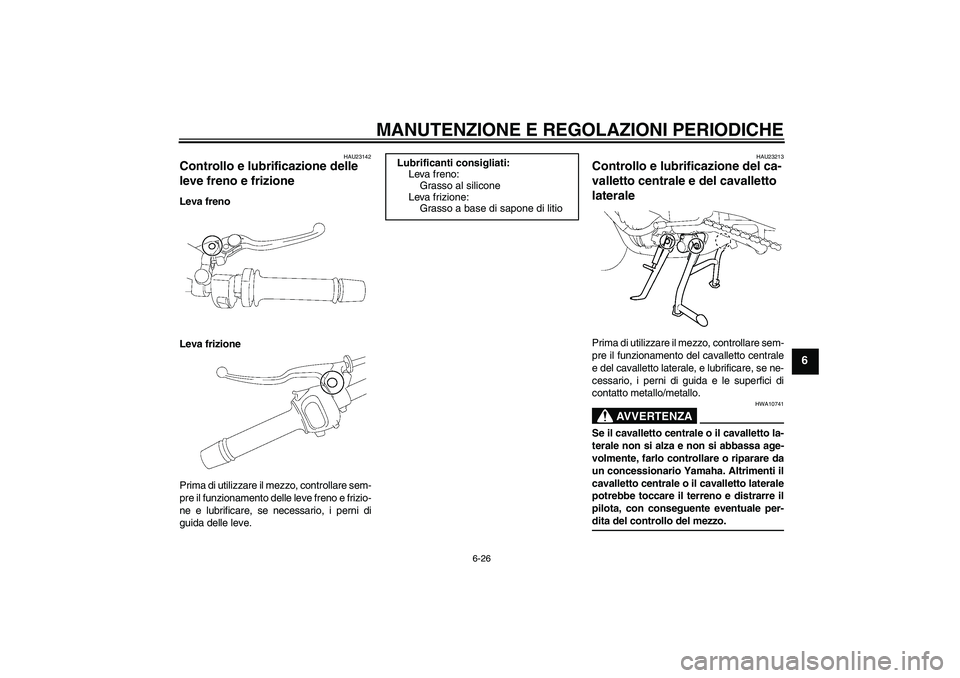

HAU23142
Controllo e lubrificazione delle
leve freno e frizione Leva freno
Leva frizione
Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento delle leve freno e frizio-
ne e lubrificare, se necessario, i perni di
guida delle leve.
HAU23213
Controllo e lubrificazione del ca-
valletto centrale e del cavalletto
laterale Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento del cavalletto centrale
e del cavalletto laterale, e lubrificare, se ne-
cessario, i perni di guida e le superfici di
contatto metallo/metallo.
AVVERTENZA
HWA10741
Se il cavalletto centrale o il cavalletto la-
terale non si alza e non si abbassa age-
volmente, farlo controllare o riparare da
un concessionario Yamaha. Altrimenti il
cavalletto centrale o il cavalletto laterale
potrebbe toccare il terreno e distrarre il
pilota, con conseguente eventuale per-dita del controllo del mezzo.
Lubrificanti consigliati:
Leva freno:
Grasso al silicone
Leva frizione:
Grasso a base di sapone di litio
U3C3H3H0.book Page 26 Tuesday, July 8, 2008 7:14 PM
Page 74 of 100

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-27
6

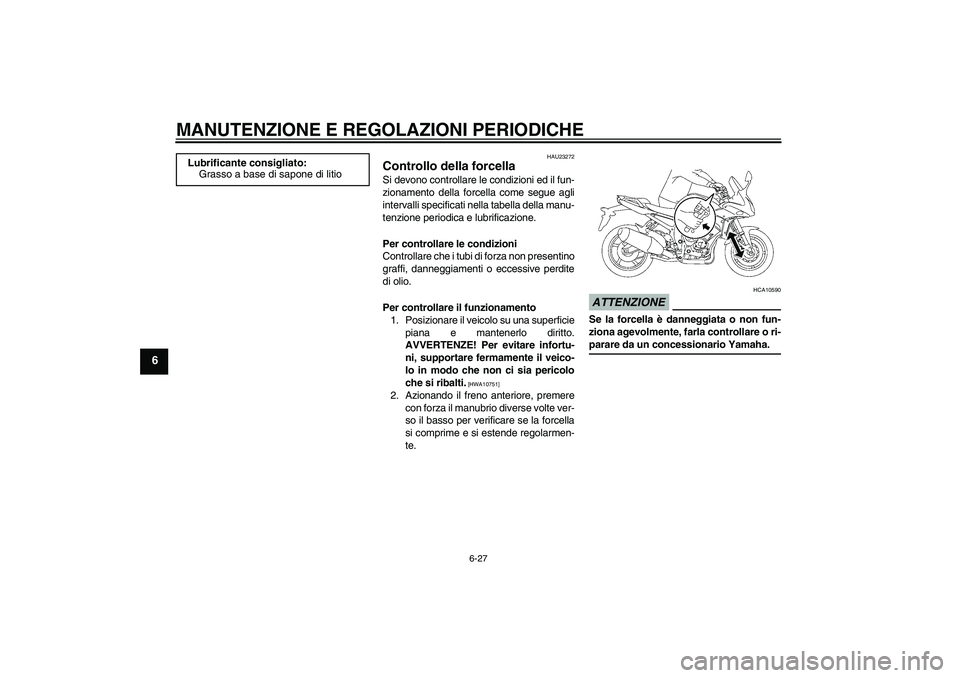

HAU23272
Controllo della forcella Si devono controllare le condizioni ed il fun-
zionamento della forcella come segue agli
intervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
Per controllare le condizioni
Controllare che i tubi di forza non presentino
graffi, danneggiamenti o eccessive perdite
di olio.
Per controllare il funzionamento
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto.
AVVERTENZE! Per evitare infortu-
ni, supportare fermamente il veico-
lo in modo che non ci sia pericolo
che si ribalti.
[HWA10751]
2. Azionando il freno anteriore, premere
con forza il manubrio diverse volte ver-
so il basso per verificare se la forcella
si comprime e si estende regolarmen-
te.
ATTENZIONE
HCA10590
Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o ri-parare da un concessionario Yamaha. Lubrificante consigliato:
Grasso a base di sapone di litio
U3C3H3H0.book Page 27 Tuesday, July 8, 2008 7:14 PM
Page 75 of 100

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-28
6

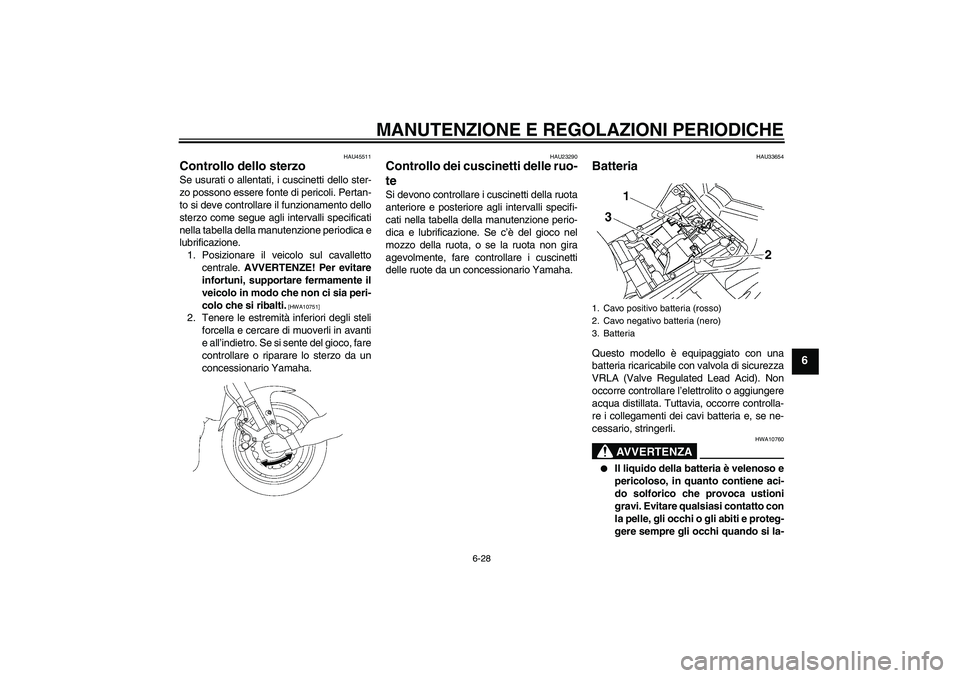

HAU45511
Controllo dello sterzo Se usurati o allentati, i cuscinetti dello ster-
zo possono essere fonte di pericoli. Pertan-
to si deve controllare il funzionamento dello
sterzo come segue agli intervalli specificati
nella tabella della manutenzione periodica e
lubrificazione.
1. Posizionare il veicolo sul cavalletto
centrale. AVVERTENZE! Per evitare
infortuni, supportare fermamente il
veicolo in modo che non ci sia peri-
colo che si ribalti.
[HWA10751]
2. Tenere le estremità inferiori degli steli
forcella e cercare di muoverli in avanti
e all’indietro. Se si sente del gioco, fare
controllare o riparare lo sterzo da un
concessionario Yamaha.
HAU23290
Controllo dei cuscinetti delle ruo-
te Si devono controllare i cuscinetti della ruota
anteriore e posteriore agli intervalli specifi-
cati nella tabella della manutenzione perio-
dica e lubrificazione. Se c’è del gioco nel
mozzo della ruota, o se la ruota non gira
agevolmente, fare controllare i cuscinetti
delle ruote da un concessionario Yamaha.
HAU33654
Batteria Questo modello è equipaggiato con una
batteria ricaricabile con valvola di sicurezza
VRLA (Valve Regulated Lead Acid). Non
occorre controllare l’elettrolito o aggiungere
acqua distillata. Tuttavia, occorre controlla-
re i collegamenti dei cavi batteria e, se ne-
cessario, stringerli.
AVVERTENZA
HWA10760
Il liquido della batteria è velenoso e
pericoloso, in quanto contiene aci-
do solforico che provoca ustioni
gravi. Evitare qualsiasi contatto con
la pelle, gli occhi o gli abiti e proteg-
gere sempre gli occhi quando si la-
1. Cavo positivo batteria (rosso)
2. Cavo negativo batteria (nero)
3. Batteria
U3C3H3H0.book Page 28 Tuesday, July 8, 2008 7:14 PM
Page 76 of 100

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-29
6

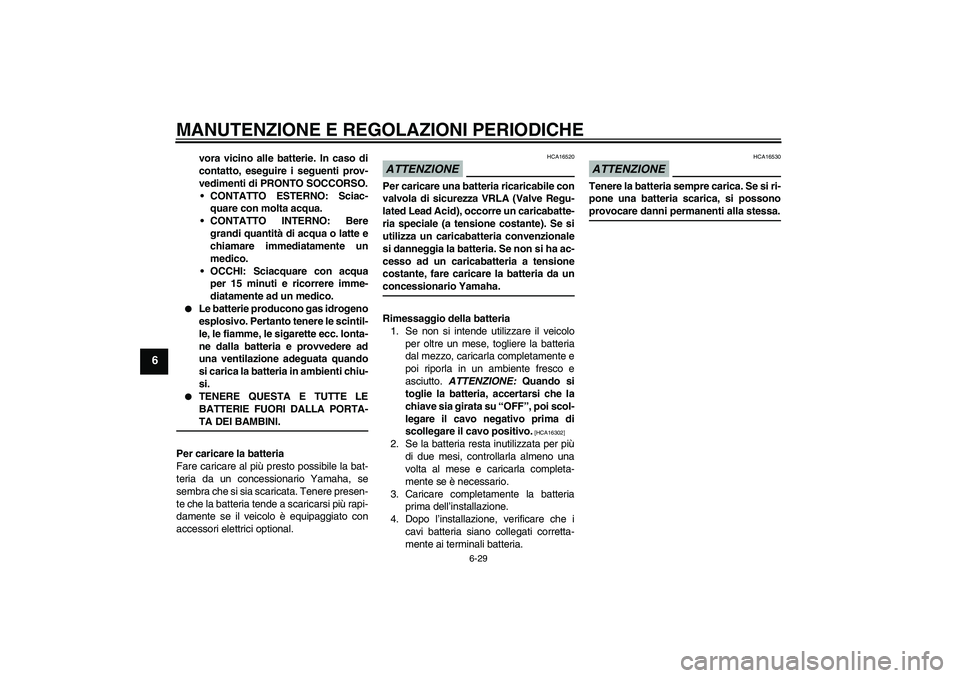

vora vicino alle batterie. In caso di
contatto, eseguire i seguenti prov-
vedimenti di PRONTO SOCCORSO.
CONTATTO ESTERNO: Sciac-
quare con molta acqua.
CONTATTO INTERNO: Bere
grandi quantità di acqua o latte e
chiamare immediatamente un
medico.
OCCHI: Sciacquare con acqua
per 15 minuti e ricorrere imme-
diatamente ad un medico.
Le batterie producono gas idrogeno
esplosivo. Pertanto tenere le scintil-
le, le fiamme, le sigarette ecc. lonta-
ne dalla batteria e provvedere ad
una ventilazione adeguata quando
si carica la batteria in ambienti chiu-
si.
TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA PORTA-TA DEI BAMBINI.
Per caricare la batteria
Fare caricare al più presto possibile la bat-
teria da un concessionario Yamaha, se
sembra che si sia scaricata. Tenere presen-
te che la batteria tende a scaricarsi più rapi-
damente se il veicolo è equipaggiato con
accessori elettrici optional.
ATTENZIONE
HCA16520
Per caricare una batteria ricaricabile con
valvola di sicurezza VRLA (Valve Regu-
lated Lead Acid), occorre un caricabatte-
ria speciale (a tensione costante). Se si
utilizza un caricabatteria convenzionale
si danneggia la batteria. Se non si ha ac-
cesso ad un caricabatteria a tensione
costante, fare caricare la batteria da unconcessionario Yamaha.
Rimessaggio della batteria
1. Se non si intende utilizzare il veicolo
per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto. ATTENZIONE: Quando si
toglie la batteria, accertarsi che la
chiave sia girata su “OFF”, poi scol-
legare il cavo negativo prima di
scollegare il cavo positivo.
[HCA16302]
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria
prima dell’installazione.
4. Dopo l’installazione, verificare che i
cavi batteria siano collegati corretta-
mente ai terminali batteria.
ATTENZIONE
HCA16530
Tenere la batteria sempre carica. Se si ri-
pone una batteria scarica, si possonoprovocare danni permanenti alla stessa.
U3C3H3H0.book Page 29 Tuesday, July 8, 2008 7:14 PM
Page 77 of 100

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-30
6
HAU43132
Sostituzione dei fusibili Il fusibile principale, il fusibile dell’impianto
iniezione carburante, e le scatole fusibili che
contengono i fusibili dei circuiti individuali si
trovano sotto la sella pilota. (Vedere pagina
3-18.)
FZ1-SFZ1-SA FZ1-S1. Fusibile principale
2. Scatola fusibili
3. Fusibile dell’impianto di iniezione carburante
4. Fusibile di riserva sistema iniezione carbu-
rante
1. Fusibile principale
2. Scatola fusibili
3. Fusibile dell’impianto di iniezione carburante
4. Fusibile di riserva sistema iniezione carbu-
rante
1. Scatola fusibili
2. Fusibile accensione
3. Fusibile sistema di segnalazione
4. Fusibile fanalino posteriore
5. Fusibile di backup (per contachilometri tota-
lizzatore, orologio e sistema dell’immobiliz-
zatore)
6. Fusibile ventola radiatore destra
7. Fusibile ventola radiatore sinistra
8. Fusibile faro
9. Fusibile di riserva
U3C3H3H0.book Page 30 Tuesday, July 8, 2008 7:14 PM
Page 78 of 100

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-31
6

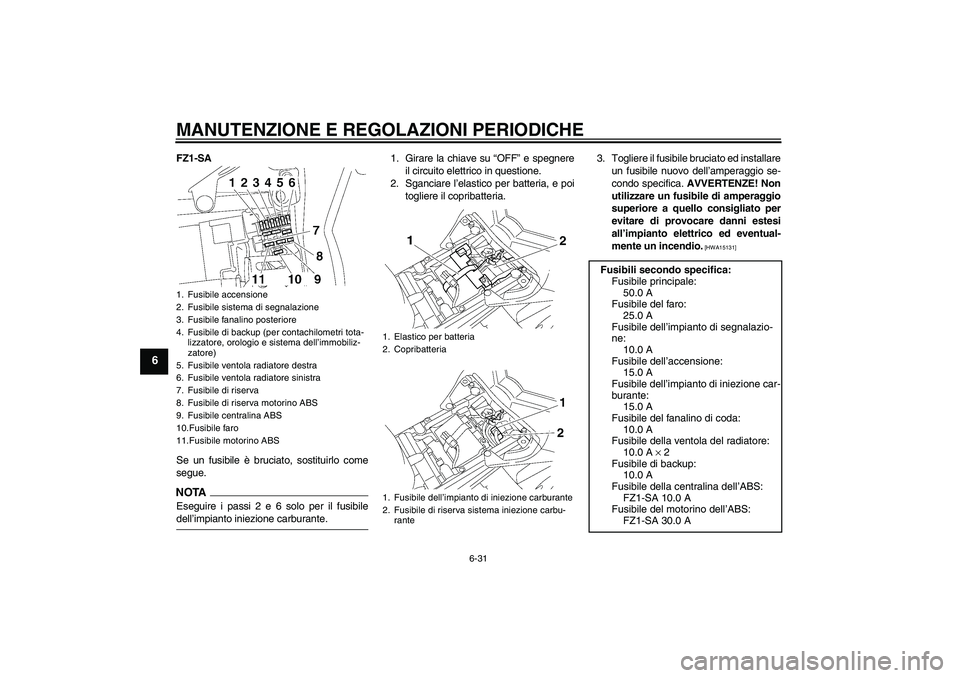

FZ1-SA
Se un fusibile è bruciato, sostituirlo come
segue.NOTAEseguire i passi 2 e 6 solo per il fusibiledell’impianto iniezione carburante.1. Girare la chiave su “OFF” e spegnere
il circuito elettrico in questione.
2. Sganciare l’elastico per batteria, e poi
togliere il copribatteria.3. Togliere il fusibile bruciato ed installare
un fusibile nuovo dell’amperaggio se-
condo specifica. AVVERTENZE! Non
utilizzare un fusibile di amperaggio
superiore a quello consigliato per
evitare di provocare danni estesi
all’impianto elettrico ed eventual-
mente un incendio.
[HWA15131]
1. Fusibile accensione
2. Fusibile sistema di segnalazione
3. Fusibile fanalino posteriore
4. Fusibile di backup (per contachilometri tota-
lizzatore, orologio e sistema dell’immobiliz-
zatore)
5. Fusibile ventola radiatore destra
6. Fusibile ventola radiatore sinistra
7. Fusibile di riserva
8. Fusibile di riserva motorino ABS
9. Fusibile centralina ABS
10.Fusibile faro
11.Fusibile motorino ABS
1. Elastico per batteria
2. Copribatteria
1. Fusibile dell’impianto di iniezione carburante
2. Fusibile di riserva sistema iniezione carbu-
rante
Fusibili secondo specifica:
Fusibile principale:
50.0 A
Fusibile del faro:
25.0 A
Fusibile dell’impianto di segnalazio-
ne:
10.0 A
Fusibile dell’accensione:
15.0 A
Fusibile dell’impianto di iniezione car-
burante:
15.0 A
Fusibile del fanalino di coda:
10.0 A
Fusibile della ventola del radiatore:
10.0 A × 2
Fusibile di backup:
10.0 A
Fusibile della centralina dell’ABS:
FZ1-SA 10.0 A
Fusibile del motorino dell’ABS:
FZ1-SA 30.0 A
U3C3H3H0.book Page 31 Tuesday, July 8, 2008 7:14 PM
Page 79 of 100

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-32
6
4. Girare la chiave su “ON” ed accendere
il circuito elettrico in questione per con-
trollare se l’apparecchiatura funziona.
5. Se nuovamente il fusibile brucia subi-
to, fare controllare l’impianto elettrico
da un concessionario Yamaha.
6. Installare il copribatteria, e poi aggan-
ciare l’elastico per batteria sul suppor-
to.
HAU23932
Sostituzione di una lampada faro Questo modello è equipaggiato con lampa-
dine del faro al quarzo. Se una lampada
faro brucia, sostituirla come segue:ATTENZIONE
HCA10650
Stare attenti a non danneggiare le se-
guenti parti:
Lampadina del faro
Non toccare la parte di vetro della
lampadina del faro, per mantenerla
priva di olio, altrimenti si influirebbe
negativamente sulla trasparenza
del vetro, sulla luminosità e sulla
durata della lampadina. Eliminare
completamente ogni traccia di
sporco e le impronte delle dita sulla
lampadina utilizzando un panno
inumidito con alcool o diluente.
Lente del faro
Non attaccare nessun tipo di pelli-
cola colorata o di adesivo sul tra-
sparente del faro.
Non utilizzare lampadine del faro di
potenza superiore a quella specifi-cata.1. Scollegare il connettore faro e poi to-
gliere il coprilampada.
2. Sganciare il portalampada faro e poi
togliere la lampada bruciata.
1. Non toccare la parte di vetro della lampadi-
na.
1. Accoppiatore del faro
2. Coprilampada del faro
U3C3H3H0.book Page 32 Tuesday, July 8, 2008 7:14 PM
Page 80 of 100

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-33
6
3. Posizionare una lampada faro nuova e
poi fissarla con il portalampada.
4. Installare il cappuccio coprilampada e
poi collegare il connettore.
5. Se necessario, fare regolare il fascio
luce da un concessionario Yamaha.
HAU24114
Sostituzione della lampada fana-
lino posteriore/stop 1. Togliere la sella passeggero. (Vedere
pagina 3-18.)
2. Togliere il portalampada con cavetto
(insieme alla lampada) girandolo in
senso antiorario.
3. Togliere la lampada bruciata premen-
dola e girandola in senso antiorario.
4. Inserire una lampada nuova nel porta-
lampada con cavetto, premerla e poi
girarla in senso orario fino a quando si
blocca.
5. Installare il portalampada con cavetto
(insieme alla lampada) girandolo in
senso orario.
6. Installare la sella passeggero.
HAU24204
Sostituzione della lampada indi-
catore di direzione 1. Togliere la lente indicatore di direzione
togliendo la vite.
2. Togliere la lampada bruciata premen-
dola e girandola in senso antiorario.
3. Inserire una lampada nuova nel porta-
lampada con cavetto, premerla e poi
girarla in senso orario fino a quando si
blocca.
4. Installare la coppetta installando la vi-
te. ATTENZIONE: Non stringere ec-
cessivamente la vite, altrimenti la
lente potrebbe rompersi.
[HCA11191]
1. Portalampada del faro
1. Connessione portalampada fanalino poste-
riore/stop
1. Vite
U3C3H3H0.book Page 33 Tuesday, July 8, 2008 7:14 PM
