ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-2
6
FAU1770A
Tableau des entretiens et graissages périodiques N.B.

Il n’est pas nécessaire d’effectuer le contrôle annuel lorsqu’on a effectué un contrôle périodique dans l’année (les distances
sont exprimées en milles pour le R.-U.).


À partir de 50000 km (30000 mi), effectuer les entretiens en reprenant les fréquences depuis 10000 km (6000 mi).


L’entretien des éléments repérés d’un astérisque ne peut être mené à bien sans les données techniques, les connaissances etl’outillage adéquats, et doit être confié à un concessionnaire Yamaha.
N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
1*Canalisation de car-
burantS’assurer que les durites d’ali-
mentation ne sont ni craquelées
ni autrement endommagées.√√√√√
2*BougiesContrôler l’état.
Nettoyer et corriger l’écartement
des électrodes.√√
Remplacer.√√
3*SoupapesContrôler le jeu aux soupapes.
Régler.Tous les 40000 km (24000 mi)
4Élément du filtre à
airRemplacer.√
5 EmbrayageContrôler le fonctionnement.
Régler.√√√√√
6*Frein avantContrôler le fonctionnement, le ni-
veau de liquide et s’assurer de
l’absence de fuite.√√√√√√
Remplacer les plaquettes de
frein.Quand la limite est atteinte.
U3C3F3F0.book Page 2 Tuesday, July 8, 2008 6:37 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-3
6

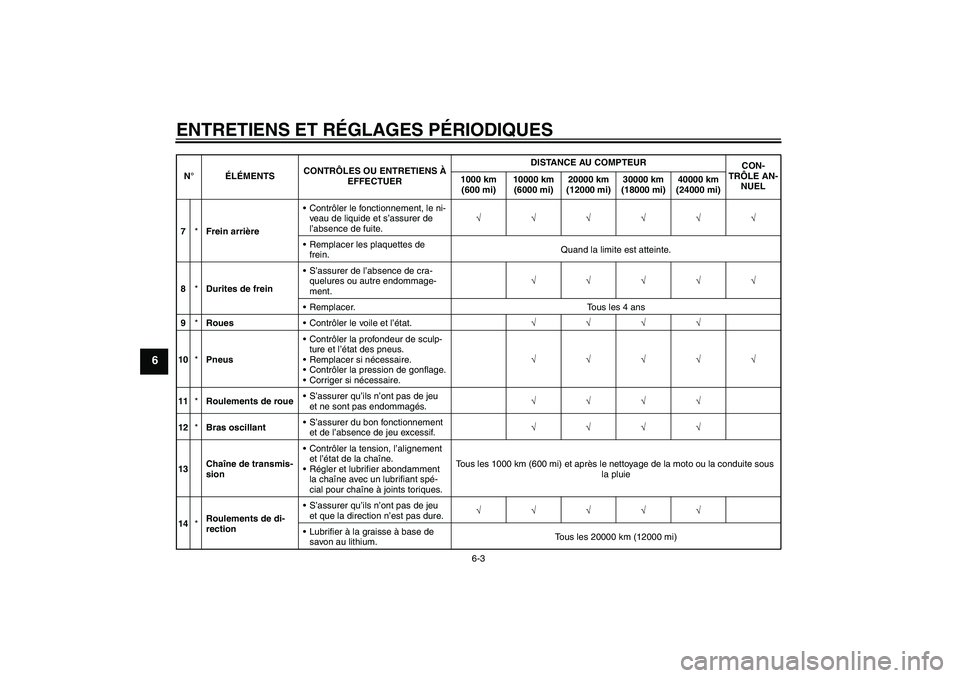

7*Frein arrièreContrôler le fonctionnement, le ni-
veau de liquide et s’assurer de
l’absence de fuite.√√√√√√
Remplacer les plaquettes de
frein.Quand la limite est atteinte.
8*Durites de freinS’assurer de l’absence de cra-
quelures ou autre endommage-
ment.√√√√√
Remplacer. Tous les 4 ans
9*RouesContrôler le voile et l’état.√√√√
10*PneusContrôler la profondeur de sculp-
ture et l’état des pneus.
Remplacer si nécessaire.
Contrôler la pression de gonflage.
Corriger si nécessaire.√√√√√
11*Roulements de roueS’assurer qu’ils n’ont pas de jeu
et ne sont pas endommagés.√√√√
12*Bras oscillantS’assurer du bon fonctionnement
et de l’absence de jeu excessif.√√√√
13Chaîne de transmis-
sionContrôler la tension, l’alignement
et l’état de la chaîne.
Régler et lubrifier abondamment
la chaîne avec un lubrifiant spé-
cial pour chaîne à joints toriques.Tous les 1000 km (600 mi) et après le nettoyage de la moto ou la conduite sous
la pluie
14*Roulements de di-
rectionS’assurer qu’ils n’ont pas de jeu
et que la direction n’est pas dure.√√√√√
Lubrifier à la graisse à base de
savon au lithium.Tous les 20000 km (12000 mi) N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U3C3F3F0.book Page 3 Tuesday, July 8, 2008 6:37 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-4
6

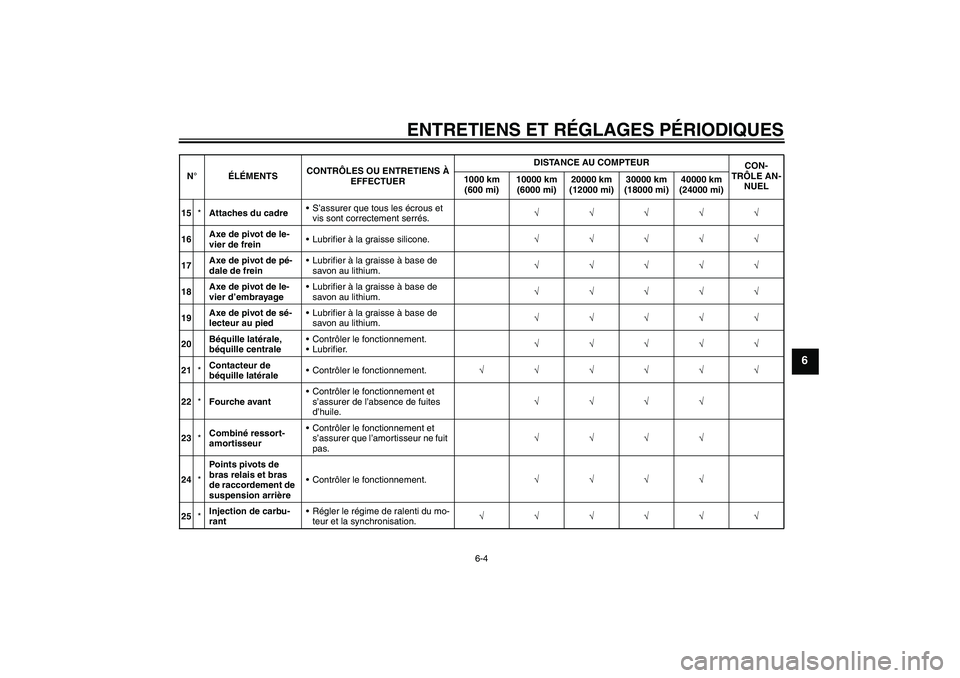

15*Attaches du cadreS’assurer que tous les écrous et
vis sont correctement serrés.√√√√√
16Axe de pivot de le-
vier de freinLubrifier à la graisse silicone.√√√√√
17Axe de pivot de pé-
dale de freinLubrifier à la graisse à base de
savon au lithium.√√√√√
18Axe de pivot de le-
vier d’embrayageLubrifier à la graisse à base de
savon au lithium.√√√√√
19Axe de pivot de sé-
lecteur au piedLubrifier à la graisse à base de
savon au lithium.√√√√√
20Béquille latérale,
béquille centraleContrôler le fonctionnement.
Lubrifier.√√√√√
21*Contacteur de
béquille latéraleContrôler le fonctionnement.√√√√√√
22*Fourche avantContrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile.√√√√
23*Combiné ressort-
amortisseurContrôler le fonctionnement et
s’assurer que l’amortisseur ne fuit
pas.√√√√
24*Points pivots de
bras relais et bras
de raccordement de
suspension arrièreContrôler le fonctionnement.√√√√
25*Injection de carbu-
rantRégler le régime de ralenti du mo-
teur et la synchronisation.√√√√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U3C3F3F0.book Page 4 Tuesday, July 8, 2008 6:37 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-5
6

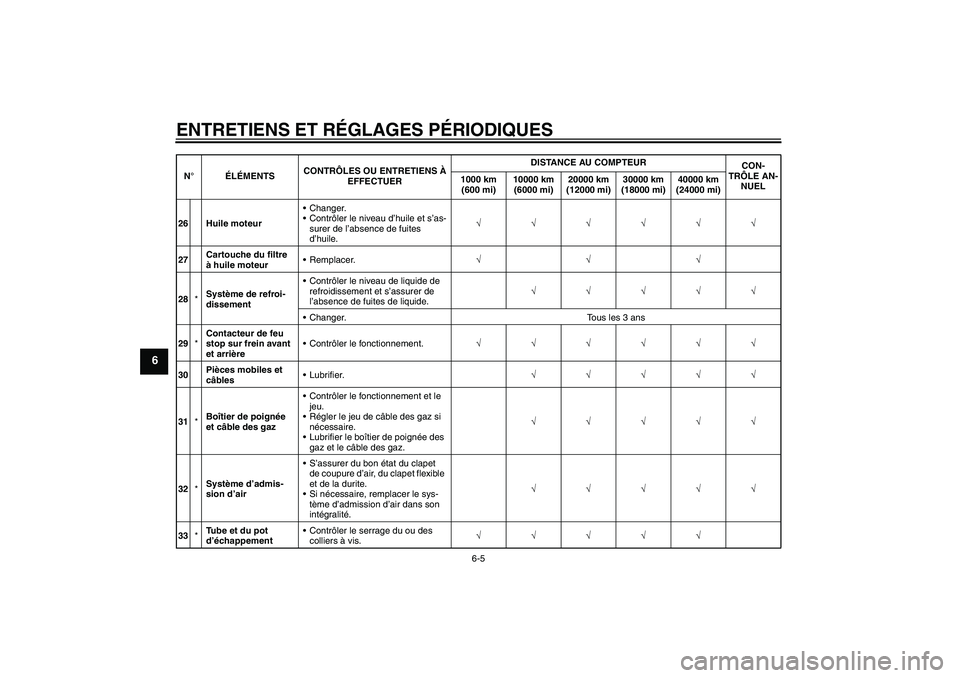

26 Huile moteurChanger.
Contrôler le niveau d’huile et s’as-
surer de l’absence de fuites
d’huile.√√√√√√
27Cartouche du filtre
à huile moteurRemplacer.√√√
28*Système de refroi-
dissementContrôler le niveau de liquide de
refroidissement et s’assurer de
l’absence de fuites de liquide.√√√√√
Changer. Tous les 3 ans
29*Contacteur de feu
stop sur frein avant
et arrièreContrôler le fonctionnement.√√√√√√
30Pièces mobiles et
câblesLubrifier.√√√√√
31*Boîtier de poignée
et câble des gazContrôler le fonctionnement et le
jeu.
Régler le jeu de câble des gaz si
nécessaire.
Lubrifier le boîtier de poignée des
gaz et le câble des gaz.√√√√√
32*Système d’admis-
sion d’airS’assurer du bon état du clapet
de coupure d’air, du clapet flexible
et de la durite.
Si nécessaire, remplacer le sys-
tème d’admission d’air dans son
intégralité.√√√√√
33*Tube et du pot
d’échappementContrôler le serrage du ou des
colliers à vis.√√√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U3C3F3F0.book Page 5 Tuesday, July 8, 2008 6:37 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-6
6
FAU18680
N.B.

Filtre à air
L’élément équipant le filtre à air de ce modèle est en papier huilé et est jetable. Il convient dès lors de ne pas le nettoyer à l’air
comprimé sous peine de l’endommager.
Il convient de remplacer plus fréquemment l’élément si le véhicule est utilisé dans des zones très poussiéreuses ou humides.


Entretien des freins hydrauliques
Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.
Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein tous les deux ans.Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.

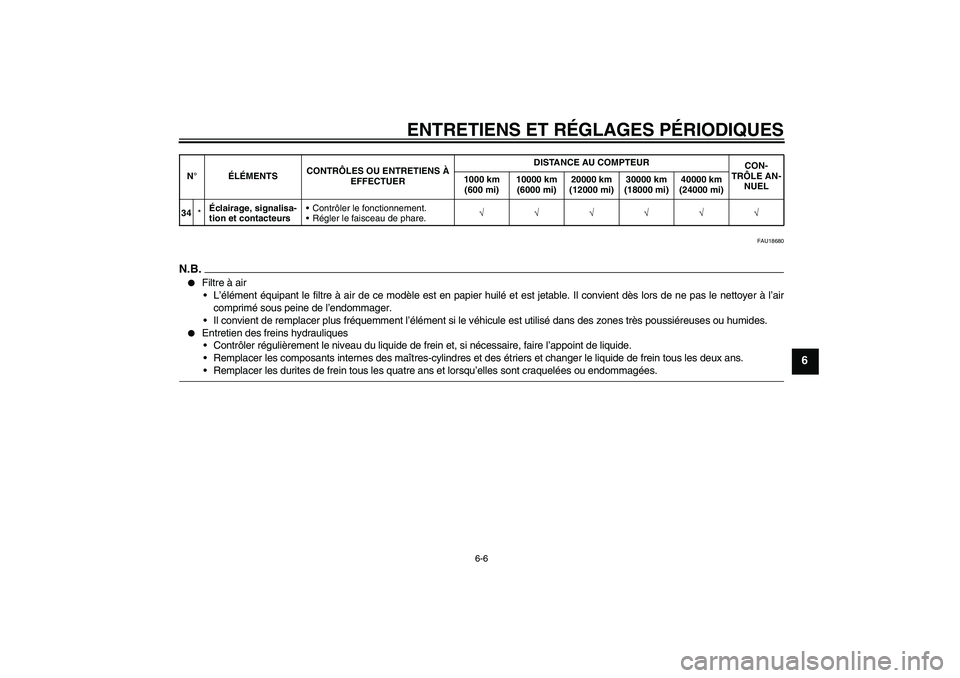

34*Éclairage, signalisa-
tion et contacteursContrôler le fonctionnement.
Régler le faisceau de phare.√√√√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U3C3F3F0.book Page 6 Tuesday, July 8, 2008 6:37 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-7
6
FAU18771

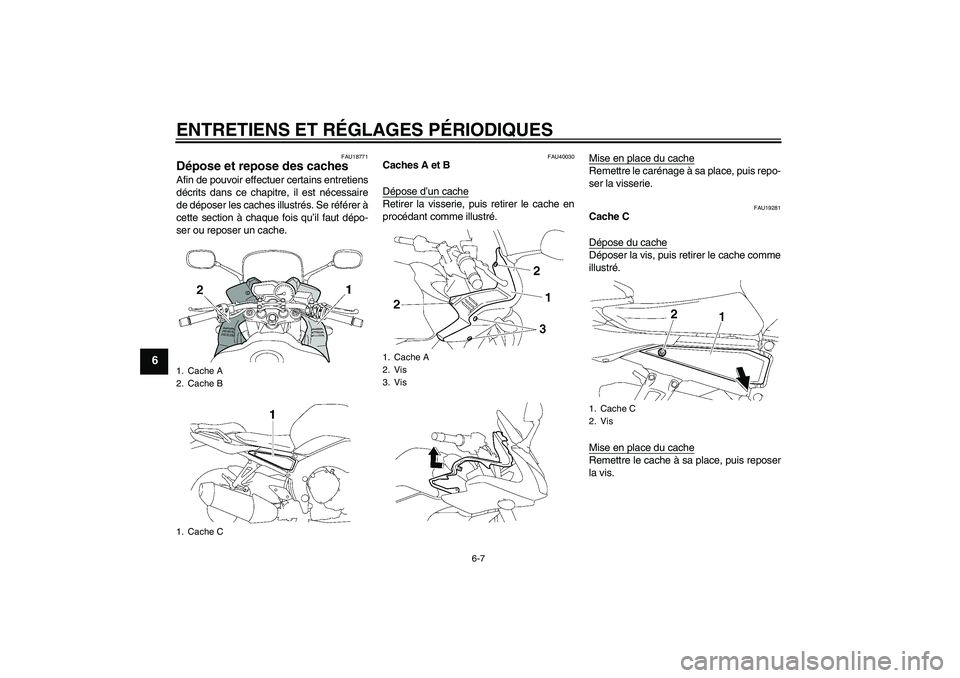

Dépose et repose des caches Afin de pouvoir effectuer certains entretiens
décrits dans ce chapitre, il est nécessaire
de déposer les caches illustrés. Se référer à
cette section à chaque fois qu’il faut dépo-
ser ou reposer un cache.
FAU40030
Caches A et B
Dépose d’un cacheRetirer la visserie, puis retirer le cache en
procédant comme illustré.Mise en place du cache
Remettre le carénage à sa place, puis repo-
ser la visserie.
FAU19281
Cache C
Dépose du cacheDéposer la vis, puis retirer le cache comme
illustré.
Mise en place du cacheRemettre le cache à sa place, puis reposer
la vis.
1. Cache A
2. Cache B
1. Cache C
1. Cache A
2. Vis
3. Vis
1. Cache C
2. Vis
U3C3F3F0.book Page 7 Tuesday, July 8, 2008 6:37 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-8
6
FZ1-S
FZ1-SA
FAU19652

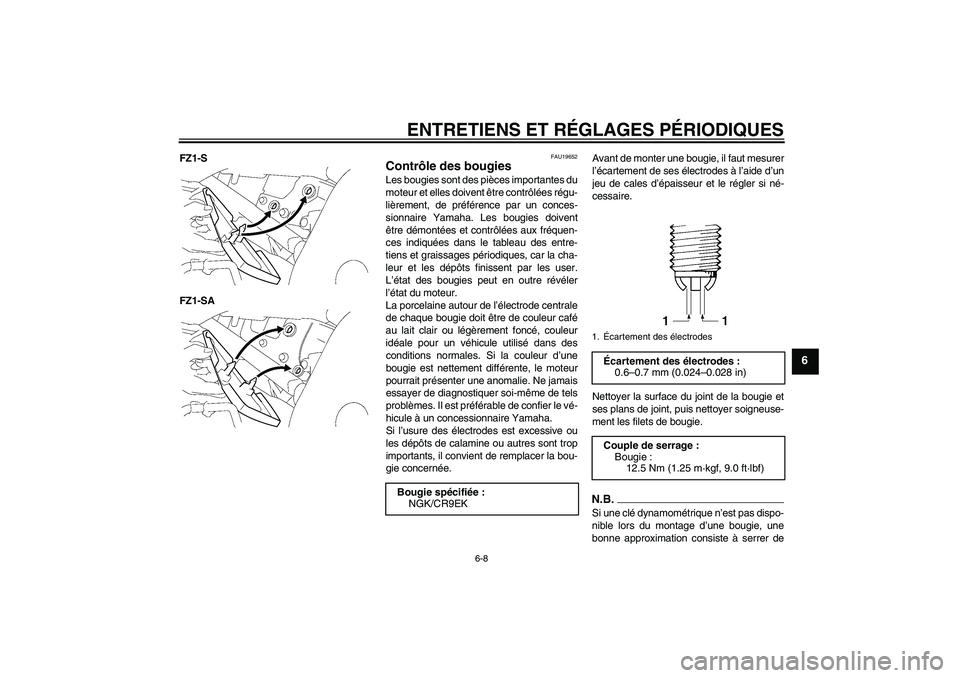

Contrôle des bougies Les bougies sont des pièces importantes du
moteur et elles doivent être contrôlées régu-
lièrement, de préférence par un conces-
sionnaire Yamaha. Les bougies doivent
être démontées et contrôlées aux fréquen-
ces indiquées dans le tableau des entre-
tiens et graissages périodiques, car la cha-
leur et les dépôts finissent par les user.
L’état des bougies peut en outre révéler
l’état du moteur.
La porcelaine autour de l’électrode centrale
de chaque bougie doit être de couleur café
au lait clair ou légèrement foncé, couleur
idéale pour un véhicule utilisé dans des
conditions normales. Si la couleur d’une
bougie est nettement différente, le moteur
pourrait présenter une anomalie. Ne jamais
essayer de diagnostiquer soi-même de tels
problèmes. Il est préférable de confier le vé-
hicule à un concessionnaire Yamaha.
Si l’usure des électrodes est excessive ou
les dépôts de calamine ou autres sont trop
importants, il convient de remplacer la bou-
gie concernée.Avant de monter une bougie, il faut mesurer
l’écartement de ses électrodes à l’aide d’un
jeu de cales d’épaisseur et le régler si né-
cessaire.
Nettoyer la surface du joint de la bougie et
ses plans de joint, puis nettoyer soigneuse-
ment les filets de bougie.
N.B.Si une clé dynamométrique n’est pas dispo-
nible lors du montage d’une bougie, une
bonne approximation consiste à serrer de
Bougie spécifiée:
NGK/CR9EK
1.Écartement des électrodes
Écartement des électrodes :
0.6–0.7 mm (0.024–0.028 in)
Couple de serrage :
Bougie :
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
U3C3F3F0.book Page 8 Tuesday, July 8, 2008 6:37 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-9
6

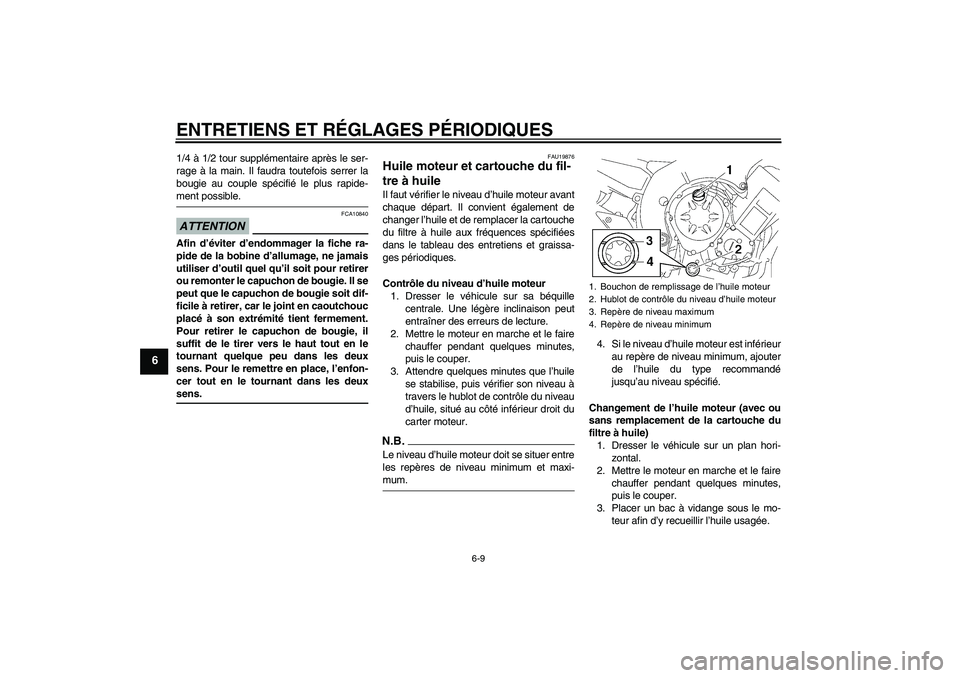

1/4 à 1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-ment possible.ATTENTION
FCA10840
Afin d’éviter d’endommager la fiche ra-
pide de la bobine d’allumage, ne jamais
utiliser d’outil quel qu’il soit pour retirer
ou remonter le capuchon de bougie. Il se
peut que le capuchon de bougie soit dif-
ficile à retirer, car le joint en caoutchouc
placé à son extrémité tient fermement.
Pour retirer le capuchon de bougie, il
suffit de le tirer vers le haut tout en le
tournant quelque peu dans les deux
sens. Pour le remettre en place, l’enfon-
cer tout en le tournant dans les deuxsens.
FAU19876
Huile moteur et cartouche du fil-
tre à huile Il faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de
changer l’huile et de remplacer la cartouche
du filtre à huile aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
Contrôle du niveau d’huile moteur
1. Dresser le véhicule sur sa béquille
centrale. Une légère inclinaison peut
entraîner des erreurs de lecture.
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Attendre quelques minutes que l’huile
se stabilise, puis vérifier son niveau à
travers le hublot de contrôle du niveau
d’huile, situé au côté inférieur droit du
carter moteur.N.B.Le niveau d’huile moteur doit se situer entre
les repères de niveau minimum et maxi-mum.4. Si le niveau d’huile moteur est inférieur
au repère de niveau minimum, ajouter
de l’huile du type recommandé
jusqu’au niveau spécifié.
Changement de l’huile moteur (avec ou
sans remplacement de la cartouche du
filtre à huile)
1. Dresser le véhicule sur un plan hori-
zontal.
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Placer un bac à vidange sous le mo-
teur afin d’y recueillir l’huile usagée.
1. Bouchon de remplissage de l’huile moteur
2. Hublot de contrôle du niveau d’huile moteur
3. Repère de niveau maximum
4. Repère de niveau minimum
U3C3F3F0.book Page 9 Tuesday, July 8, 2008 6:37 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-10
6

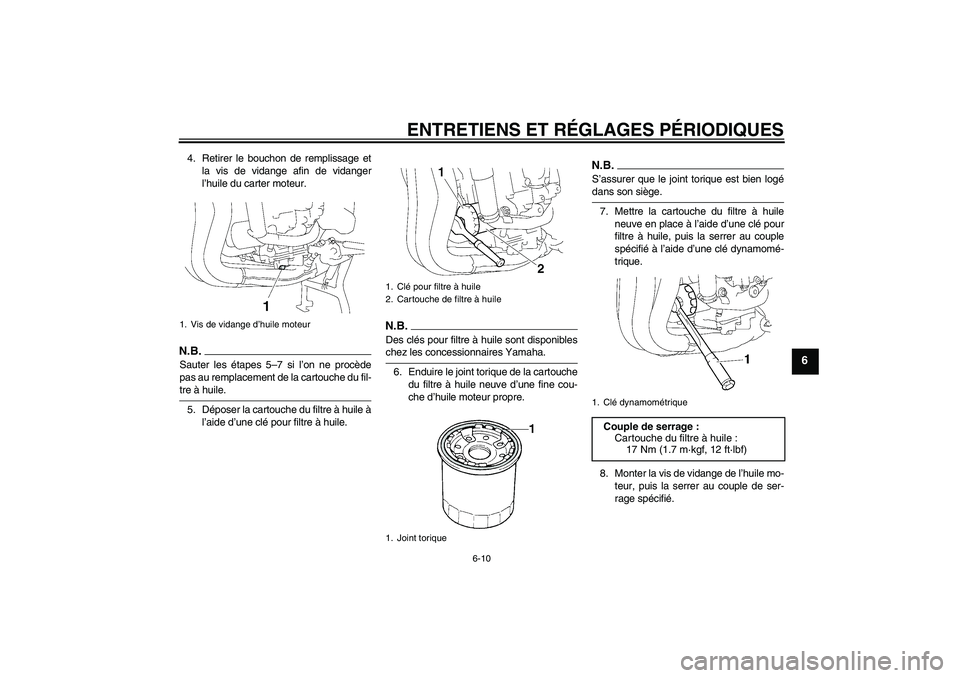

4. Retirer le bouchon de remplissage et
la vis de vidange afin de vidanger
l’huile du carter moteur.N.B.Sauter les étapes 5–7 si l’on ne procède
pas au remplacement de la cartouche du fil-tre à huile.
5. Déposer la cartouche du filtre à huile à
l’aide d’une clé pour filtre à huile.
N.B.Des clés pour filtre à huile sont disponibleschez les concessionnaires Yamaha.
6. Enduire le joint torique de la cartouche
du filtre à huile neuve d’une fine cou-
che d’huile moteur propre.
N.B.S’assurer que le joint torique est bien logédans son siège.
7. Mettre la cartouche du filtre à huile
neuve en place à l’aide d’une clé pour
filtre à huile, puis la serrer au couple
spécifié à l’aide d’une clé dynamomé-
trique.
8. Monter la vis de vidange de l’huile mo-
teur, puis la serrer au couple de ser-
rage spécifié.
1. Vis de vidange d’huile moteur
1. Clé pour filtre à huile
2. Cartouche de filtre à huile
1. Joint torique
1. Clé dynamométrique
Couple de serrage :
Cartouche du filtre à huile :
17 Nm (1.7 m·kgf, 12 ft·lbf)
U3C3F3F0.book Page 10 Tuesday, July 8, 2008 6:37 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-11
6
9. Remettre à niveau en ajoutant la quan-
tité spécifiée de l’huile moteur recom-
mandée, puis remonter et serrer le
bouchon de remplissage d’huile.N.B.Bien veiller à essuyer toute coulure d’huile
après que le moteur et le circuit d’échappe-ment ont refroidi.ATTENTION
FCA11620


Ne pas mélanger d’additif chimique
à l’huile afin d’éviter tout patinage
de l’embrayage, car l’huile moteur
lubrifie également l’embrayage. Ne
pas utiliser des huiles de grade die-
sel “CD” ni des huiles de grade su-périeur à celui spécifié. S’assurer
également de ne pas utiliser une
huile portant la désignation
“ENERGY CONSERVING II” ou la
même désignation avec un chiffre
plus élevé.


S’assurer qu’aucune crasse ou ob-jet ne pénètre dans le carter moteur.
10. Mettre le moteur en marche et le lais-
ser tourner au ralenti pendant quel-
ques minutes et contrôler s’il y a pré-
sence de fuites d’huile. En cas de fuite
d’huile, couper immédiatement le mo-
teur et rechercher la cause.
N.B.Une fois le moteur mis en marche, le témoin
d’alerte du niveau d’huile doit s’éteindre si leniveau d’huile est suffisant.ATTENTION
FCA10400
Si le témoin d’alerte du niveau d’huile
tremblote ou ne s’éteint pas, couper im-
médiatement le moteur, puis faire con-
trôler le véhicule par un concessionnaireYamaha.
11. Couper le moteur, puis vérifier le ni-
veau d’huile et faire l’appoint, si néces-
saire. Couple de serrage :
Vis de vidange de l’huile moteur :
43 Nm (4.3 m·kgf, 31 ft·lbf)
Huile moteur recommandée:
Voir page 8-1.
Quantité d’huile :
Sans remplacement de la cartouche
du filtre à huile :
2.90 L (3.07 US qt, 2.55 Imp.qt)
Avec remplacement de la cartouche
du filtre à huile :
3.10 L (3.28 US qt, 2.73 Imp.qt)
1. Classe “CD”
2. Appellation “ENERGY CONSERVING II”
1
2
U3C3F3F0.book Page 11 Tuesday, July 8, 2008 6:37 PM
