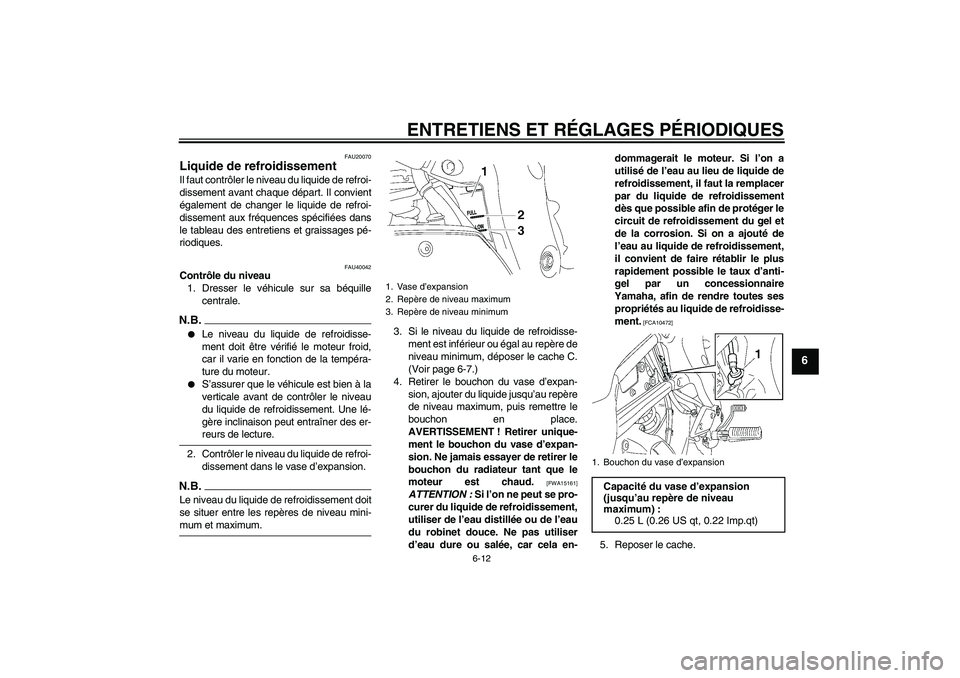

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-12
6
FAU20070
Liquide de refroidissement Il faut contrôler le niveau du liquide de refroi-
dissement avant chaque départ. Il convient
également de changer le liquide de refroi-
dissement aux fréquences spécifiées dans
le tableau des entretiens et graissages pé-
riodiques.
FAU40042
Contrôle du niveau
1. Dresser le véhicule sur sa béquille
centrale.N.B.

Le niveau du liquide de refroidisse-
ment doit être vérifié le moteur froid,
car il varie en fonction de la tempéra-
ture du moteur.


S’assurer que le véhicule est bien à la
verticale avant de contrôler le niveau
du liquide de refroidissement. Une lé-
gère inclinaison peut entraîner des er-reurs de lecture.
2. Contrôler le niveau du liquide de refroi-
dissement dans le vase d’expansion.
N.B.Le niveau du liquide de refroidissement doit
se situer entre les repères de niveau mini-mum et maximum.3. Si le niveau du liquide de refroidisse-
ment est inférieur ou égal au repère de
niveau minimum, déposer le cache C.
(Voir page 6-7.)
4. Retirer le bouchon du vase d’expan-
sion, ajouter du liquide jusqu’au repère
de niveau maximum, puis remettre le
bouchon en place.
AVERTISSEMENT ! Retirer unique-
ment le bouchon du vase d’expan-
sion. Ne jamais essayer de retirer le
bouchon du radiateur tant que le
moteur est chaud.
[FWA15161]
ATTENTION : Si l’on ne peut se pro-
curer du liquide de refroidissement,
utiliser de l’eau distillée ou de l’eau
du robinet douce. Ne pas utiliser
d’eau dure ou salée, car cela en-dommagerait le moteur. Si l’on a
utilisé de l’eau au lieu de liquide de
refroidissement, il faut la remplacer
par du liquide de refroidissement
dès que possible afin de protéger le
circuit de refroidissement du gel et
de la corrosion. Si on a ajouté de
l’eau au liquide de refroidissement,
il convient de faire rétablir le plus
rapidement possible le taux d’anti-
gel par un concessionnaire
Yamaha, afin de rendre toutes ses
propriétés au liquide de refroidisse-
ment.
[FCA10472]
5. Reposer le cache.
1. Vase d’expansion
2. Repère de niveau maximum
3. Repère de niveau minimum
1. Bouchon du vase d’expansion
Capacité du vase d’expansion
(jusqu’au repère de niveau
maximum) :
0.25 L (0.26 US qt, 0.22 Imp.qt)
U3C3F3F0.book Page 12 Tuesday, July 8, 2008 6:37 PM

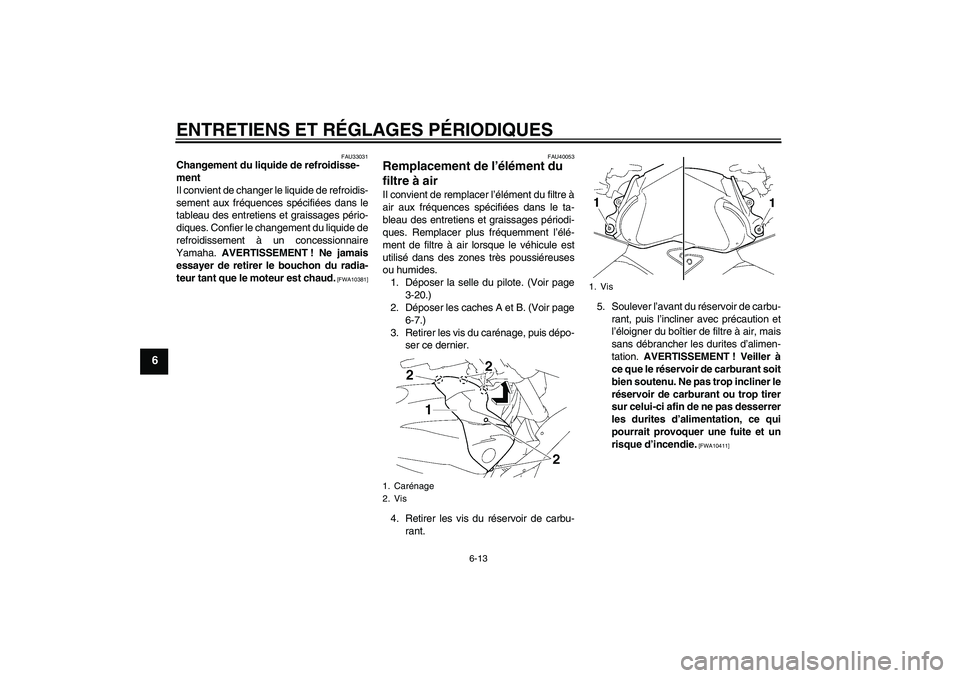

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-13
6
FAU33031
Changement du liquide de refroidisse-
ment
Il convient de changer le liquide de refroidis-
sement aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques. Confier le changement du liquide de
refroidissement à un concessionnaire
Yamaha. AVERTISSEMENT ! Ne jamais
essayer de retirer le bouchon du radia-
teur tant que le moteur est chaud.
[FWA10381]FAU40053
Remplacement de l’élément du
filtre à air Il convient de remplacer l’élément du filtre à
air aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques. Remplacer plus fréquemment l’élé-
ment de filtre à air lorsque le véhicule est
utilisé dans des zones très poussiéreuses
ou humides.
1. Déposer la selle du pilote. (Voir page
3-20.)
2. Déposer les caches A et B. (Voir page
6-7.)
3. Retirer les vis du carénage, puis dépo-
ser ce dernier.
4. Retirer les vis du réservoir de carbu-
rant.5. Soulever l’avant du réservoir de carbu-
rant, puis l’incliner avec précaution et
l’éloigner du boîtier de filtre à air, mais
sans débrancher les durites d’alimen-
tation. AVERTISSEMENT ! Veiller à
ce que le réservoir de carburant soit
bien soutenu. Ne pas trop incliner le
réservoir de carburant ou trop tirer
sur celui-ci afin de ne pas desserrer
les durites d’alimentation, ce qui
pourrait provoquer une fuite et un
risque d’incendie.
[FWA10411]
1. Carénage
2. Vis
1. Vis
U3C3F3F0.book Page 13 Tuesday, July 8, 2008 6:37 PM

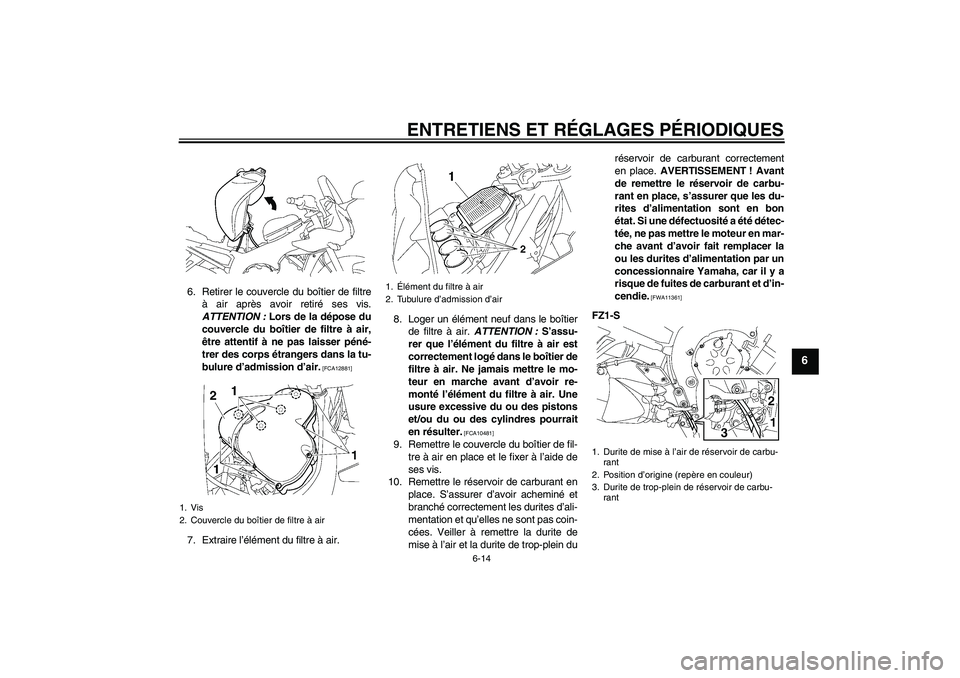

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-14
6
6. Retirer le couvercle du boîtier de filtre
à air après avoir retiré ses vis.
ATTENTION : Lors de la dépose du
couvercle du boîtier de filtre à air,
être attentif à ne pas laisser péné-
trer des corps étrangers dans la tu-
bulure d’admission d’air.
[FCA12881]
7. Extraire l’élément du filtre à air.8. Loger un élément neuf dans le boîtier
de filtre à air. ATTENTION : S’assu-
rer que l’élément du filtre à air est
correctement logé dans le boîtier de
filtre à air. Ne jamais mettre le mo-
teur en marche avant d’avoir re-
monté l’élément du filtre à air. Une
usure excessive du ou des pistons
et/ou du ou des cylindres pourrait
en résulter.
[FCA10481]
9. Remettre le couvercle du boîtier de fil-
tre à air en place et le fixer à l’aide de
ses vis.
10. Remettre le réservoir de carburant en
place. S’assurer d’avoir acheminé et
branché correctement les durites d’ali-
mentation et qu’elles ne sont pas coin-
cées. Veiller à remettre la durite de
mise à l’air et la durite de trop-plein duréservoir de carburant correctement
en place. AVERTISSEMENT ! Avant
de remettre le réservoir de carbu-
rant en place, s’assurer que les du-
rites d’alimentation sont en bon
état. Si une défectuosité a été détec-
tée, ne pas mettre le moteur en mar-
che avant d’avoir fait remplacer la
ou les durites d’alimentation par un
concessionnaire Yamaha, car il y a
risque de fuites de carburant et d’in-
cendie.
[FWA11361]
FZ1-S
1. Vis
2. Couvercle du boîtier de filtre à air
1.Élément du filtre à air
2. Tubulure d’admission d’air
1. Durite de mise à l’air de réservoir de carbu-
rant
2. Position d’origine (repère en couleur)
3. Durite de trop-plein de réservoir de carbu-
rant
3
U3C3F3F0.book Page 14 Tuesday, July 8, 2008 6:37 PM

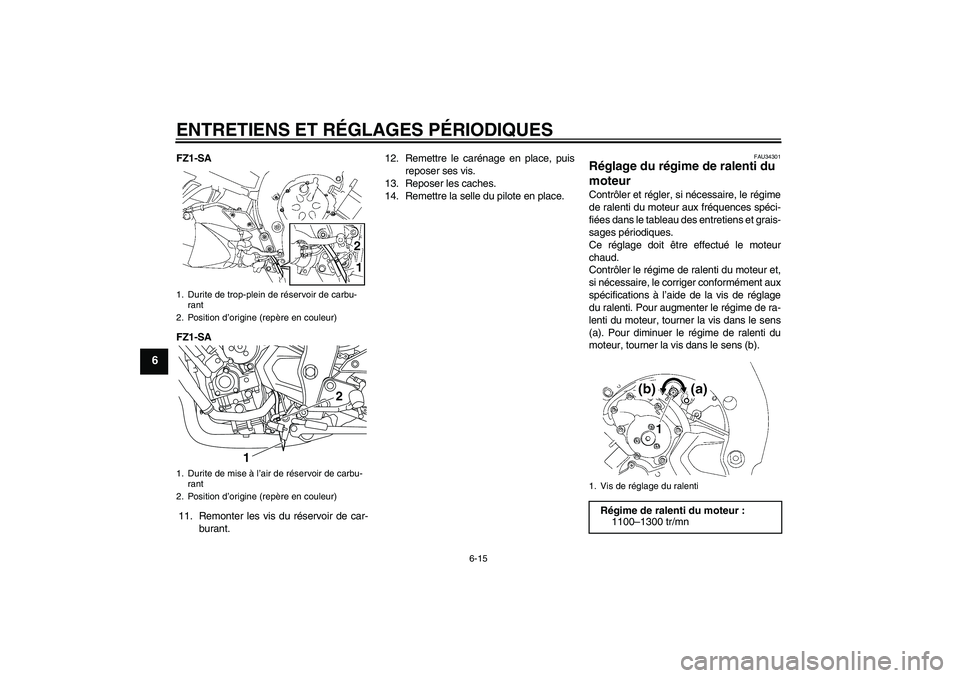

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-15
6
FZ1-SA
FZ1-SA
11. Remonter les vis du réservoir de car-
burant.12. Remettre le carénage en place, puis
reposer ses vis.
13. Reposer les caches.
14. Remettre la selle du pilote en place.
FAU34301
Réglage du régime de ralenti du
moteur Contrôler et régler, si nécessaire, le régime
de ralenti du moteur aux fréquences spéci-
fiées dans le tableau des entretiens et grais-
sages périodiques.
Ce réglage doit être effectué le moteur
chaud.
Contrôler le régime de ralenti du moteur et,
si nécessaire, le corriger conformément aux
spécifications à l’aide de la vis de réglage
du ralenti. Pour augmenter le régime de ra-
lenti du moteur, tourner la vis dans le sens
(a). Pour diminuer le régime de ralenti du
moteur, tourner la vis dans le sens (b).
1. Durite de trop-plein de réservoir de carbu-
rant
2. Position d’origine (repère en couleur)
1. Durite de mise à l’air de réservoir de carbu-
rant
2. Position d’origine (repère en couleur)
12
1. Vis de réglage du ralentiRégime de ralenti du moteur :
1100–1300 tr/mn
U3C3F3F0.book Page 15 Tuesday, July 8, 2008 6:37 PM

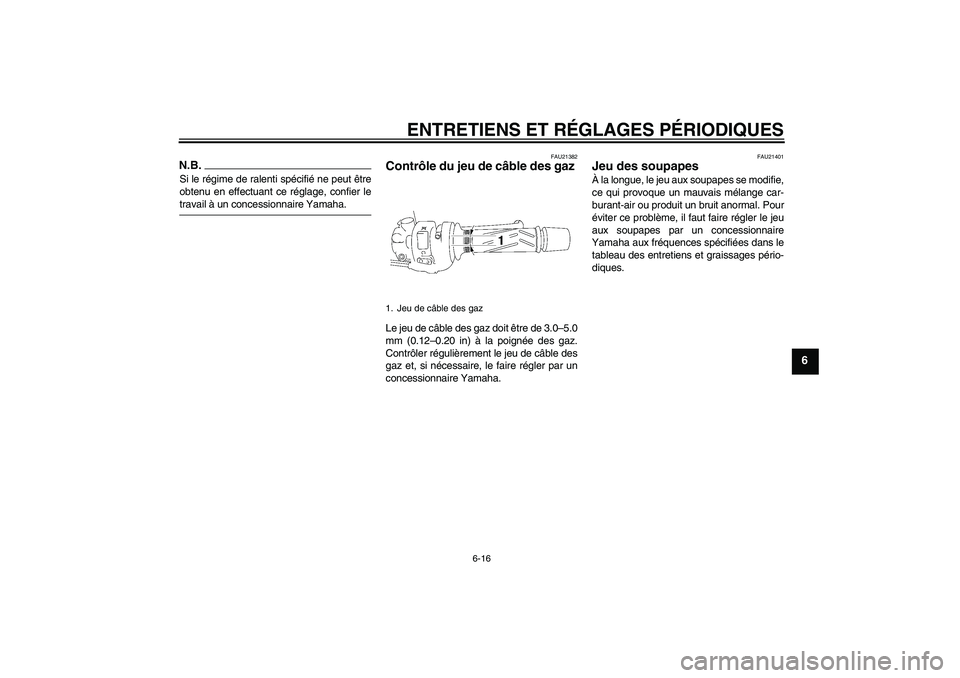

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-16
6
N.B.Si le régime de ralenti spécifié ne peut être
obtenu en effectuant ce réglage, confier letravail à un concessionnaire Yamaha.
FAU21382
Contrôle du jeu de câble des gaz Le jeu de câble des gaz doit être de 3.0–5.0
mm (0.12–0.20 in) à la poignée des gaz.
Contrôler régulièrement le jeu de câble des
gaz et, si nécessaire, le faire régler par un
concessionnaire Yamaha.
FAU21401
Jeu des soupapes À la longue, le jeu aux soupapes se modifie,
ce qui provoque un mauvais mélange car-
burant-air ou produit un bruit anormal. Pour
éviter ce problème, il faut faire régler le jeu
aux soupapes par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
1. Jeu de câble des gaz
U3C3F3F0.book Page 16 Tuesday, July 8, 2008 6:37 PM

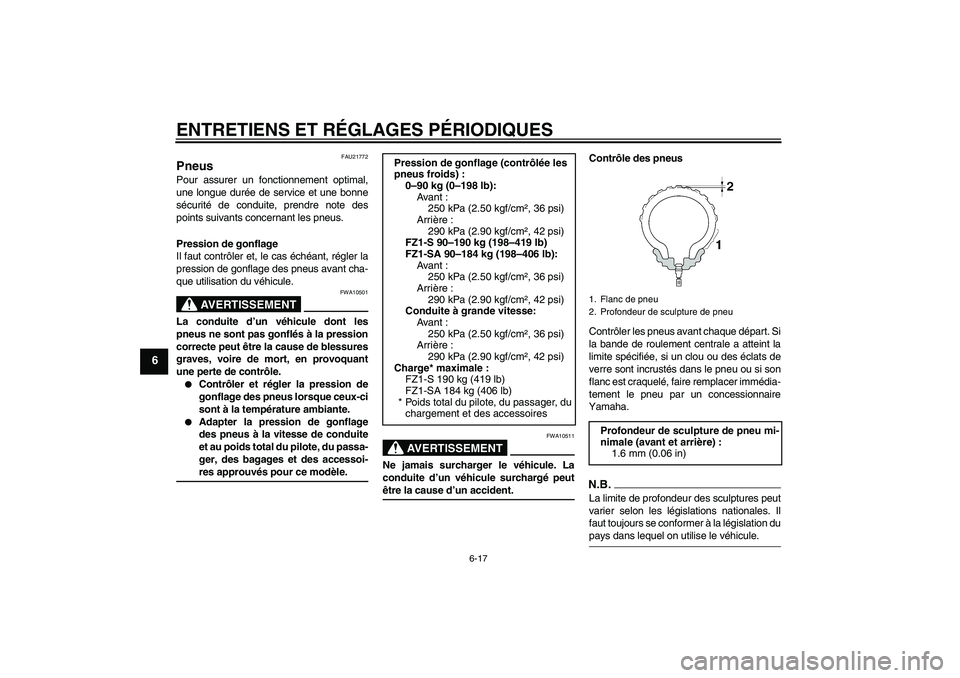

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-17
6
FAU21772
Pneus Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les pneus.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT
FWA10501
La conduite d’un véhicule dont les
pneus ne sont pas gonflés à la pression
correcte peut être la cause de blessures
graves, voire de mort, en provoquant
une perte de contrôle.

Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.


Adapter la pression de gonflage
des pneus à la vitesse de conduite
et au poids total du pilote, du passa-
ger, des bagages et des accessoi-res approuvés pour ce modèle.
AVERTISSEMENT
FWA10511
Ne jamais surcharger le véhicule. La
conduite d’un véhicule surchargé peutêtre la cause d’un accident.Contrôle des pneus
Contrôler les pneus avant chaque départ. Si
la bande de roulement centrale a atteint la
limite spécifiée, si un clou ou des éclats de
verre sont incrustés dans le pneu ou si son
flanc est craquelé, faire remplacer immédia-
tement le pneu par un concessionnaire
Yamaha.
N.B.La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation dupays dans lequel on utilise le véhicule. Pression de gonflage (contrôlée les
pneus froids) :
0–90 kg (0–198 lb):
Avant :
250 kPa (2.50 kgf/cm², 36 psi)
Arrière :
290 kPa (2.90 kgf/cm², 42 psi)
FZ1-S 90–190 kg (198–419 lb)
FZ1-SA 90–184 kg (198–406 lb):
Avant :
250 kPa (2.50 kgf/cm², 36 psi)
Arrière :
290 kPa (2.90 kgf/cm², 42 psi)
Conduite à grande vitesse:
Avant :
250 kPa (2.50 kgf/cm², 36 psi)
Arrière :
290 kPa (2.90 kgf/cm², 42 psi)
Charge* maximale :
FZ1-S 190 kg (419 lb)
FZ1-SA 184 kg (406 lb)
* Poids total du pilote, du passager, du
chargement et des accessoires 1. Flanc de pneu
2. Profondeur de sculpture de pneuProfondeur de sculpture de pneu mi-
nimale (avant et arrière) :
1.6 mm (0.06 in)
U3C3F3F0.book Page 17 Tuesday, July 8, 2008 6:37 PM

ENTRETIENS ET RÉGLAGES PÉRIODIQUES

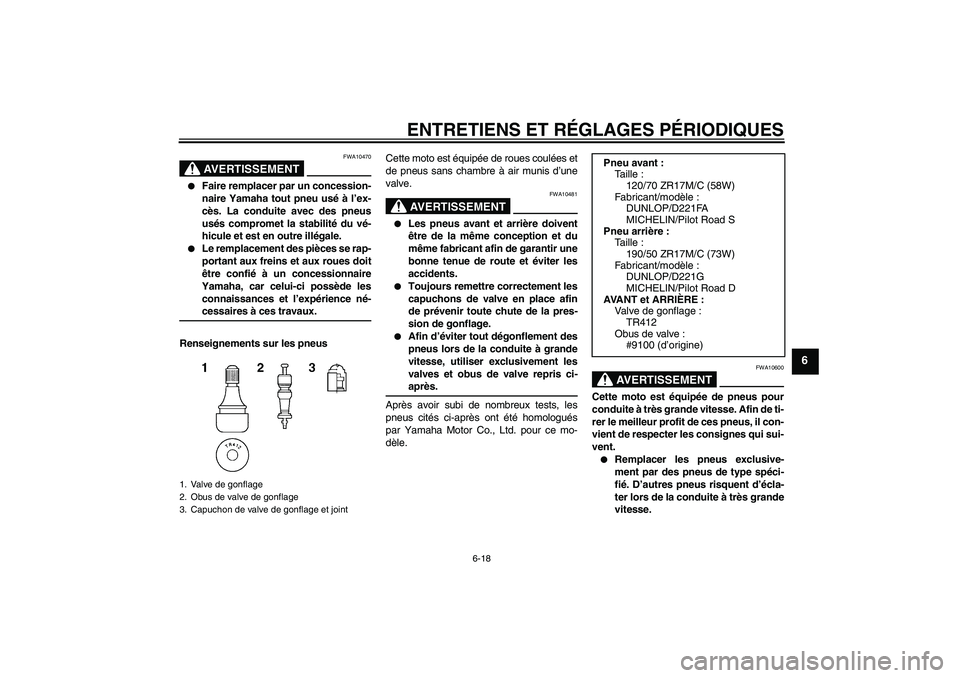

6-18
6
AVERTISSEMENT
FWA10470


Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La conduite avec des pneus
usés compromet la stabilité du vé-
hicule et est en outre illégale.


Le remplacement des pièces se rap-
portant aux freins et aux roues doit
être confié à un concessionnaire
Yamaha, car celui-ci possède les
connaissances et l’expérience né-cessaires à ces travaux.
Renseignements sur les pneusCette moto est équipée de roues coulées et
de pneus sans chambre à air munis d’une
valve.
AVERTISSEMENT
FWA10481


Les pneus avant et arrière doivent
être de la même conception et du
même fabricant afin de garantir une
bonne tenue de route et éviter les
accidents.


Toujours remettre correctement les
capuchons de valve en place afin
de prévenir toute chute de la pres-
sion de gonflage.


Afin d’éviter tout dégonflement des
pneus lors de la conduite à grande
vitesse, utiliser exclusivement les
valves et obus de valve repris ci-après.
Après avoir subi de nombreux tests, les
pneus cités ci-après ont été homologués
par Yamaha Motor Co., Ltd. pour ce mo-
dèle.
AVERTISSEMENT
FWA10600
Cette moto est équipée de pneus pour
conduite à très grande vitesse. Afin de ti-
rer le meilleur profit de ces pneus, il con-
vient de respecter les consignes qui sui-
vent.

Remplacer les pneus exclusive-
ment par des pneus de type spéci-
fié. D’autres pneus risquent d’écla-
ter lors de la conduite à très grande
vitesse.
1. Valve de gonflage
2. Obus de valve de gonflage
3. Capuchon de valve de gonflage et joint
Pneu avant :
Taille :
120/70 ZR17M/C (58W)
Fabricant/modèle :
DUNLOP/D221FA
MICHELIN/Pilot Road S
Pneu arrière :
Taille :
190/50 ZR17M/C (73W)
Fabricant/modèle :
DUNLOP/D221G
MICHELIN/Pilot Road D
AVANT et ARRIÈRE :
Valve de gonflage :
TR412
Obus de valve :
#9100 (d’origine)
U3C3F3F0.book Page 18 Tuesday, July 8, 2008 6:37 PM

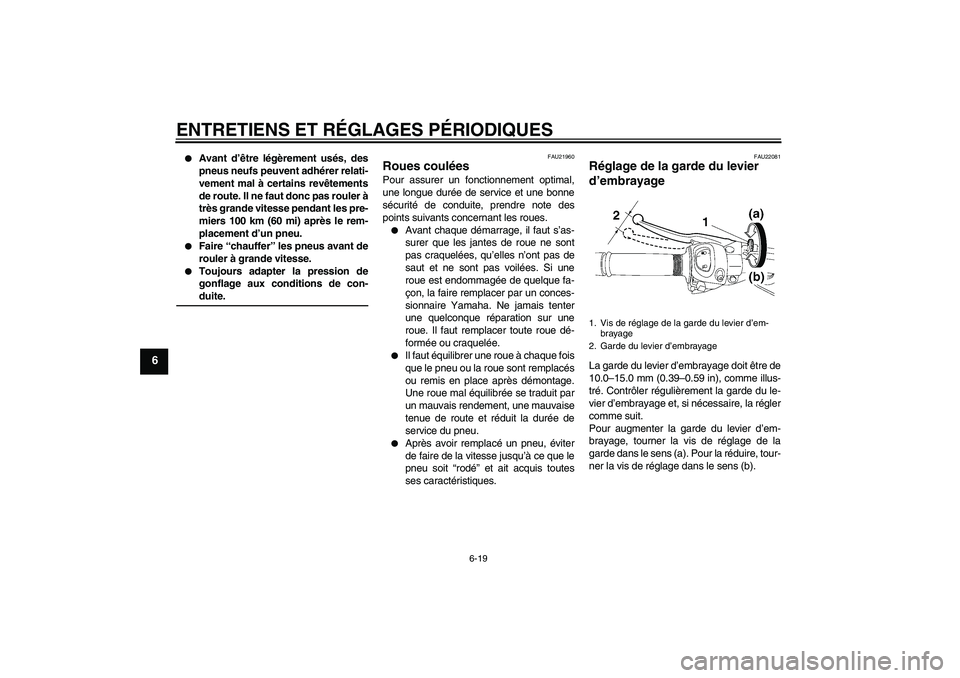

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-19
6


Avant d’être légèrement usés, des
pneus neufs peuvent adhérer relati-
vement mal à certains revêtements
de route. Il ne faut donc pas rouler à
très grande vitesse pendant les pre-
miers 100 km (60 mi) après le rem-
placement d’un pneu.


Faire “chauffer” les pneus avant de
rouler à grande vitesse.


Toujours adapter la pression de
gonflage aux conditions de con-duite.
FAU21960
Roues coulées Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues.

Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont pas voilées. Si une
roue est endommagée de quelque fa-
çon, la faire remplacer par un conces-
sionnaire Yamaha. Ne jamais tenter
une quelconque réparation sur une
roue. Il faut remplacer toute roue dé-
formée ou craquelée.


Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.


Après avoir remplacé un pneu, éviter
de faire de la vitesse jusqu’à ce que le
pneu soit “rodé” et ait acquis toutes
ses caractéristiques.
FAU22081
Réglage de la garde du levier
d’embrayage La garde du levier d’embrayage doit être de
10.0–15.0 mm (0.39–0.59 in), comme illus-
tré. Contrôler régulièrement la garde du le-
vier d’embrayage et, si nécessaire, la régler
comme suit.
Pour augmenter la garde du levier d’em-
brayage, tourner la vis de réglage de la
garde dans le sens (a). Pour la réduire, tour-
ner la vis de réglage dans le sens (b).1. Vis de réglage de la garde du levier d’em-
brayage
2. Garde du levier d’embrayage
U3C3F3F0.book Page 19 Tuesday, July 8, 2008 6:37 PM

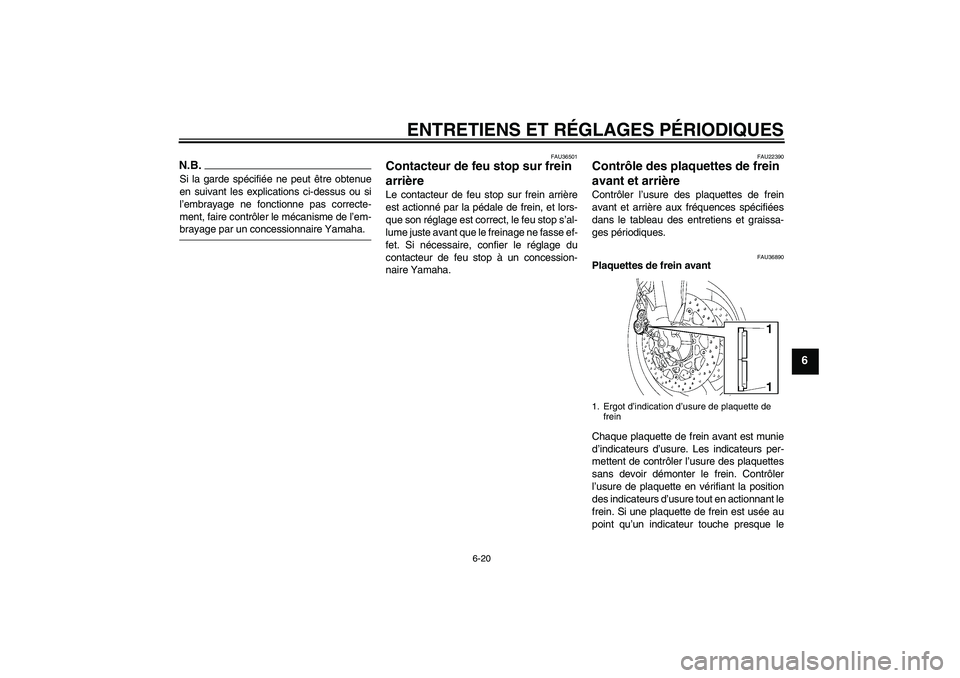

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-20
6
N.B.Si la garde spécifiée ne peut être obtenue
en suivant les explications ci-dessus ou si
l’embrayage ne fonctionne pas correcte-
ment, faire contrôler le mécanisme de l’em-brayage par un concessionnaire Yamaha.
FAU36501
Contacteur de feu stop sur frein
arrière Le contacteur de feu stop sur frein arrière
est actionné par la pédale de frein, et lors-
que son réglage est correct, le feu stop s’al-
lume juste avant que le freinage ne fasse ef-
fet. Si nécessaire, confier le réglage du
contacteur de feu stop à un concession-
naire Yamaha.
FAU22390
Contrôle des plaquettes de frein
avant et arrière Contrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
FAU36890
Plaquettes de frein avant
Chaque plaquette de frein avant est munie
d’indicateurs d’usure. Les indicateurs per-
mettent de contrôler l’usure des plaquettes
sans devoir démonter le frein. Contrôler
l’usure de plaquette en vérifiant la position
des indicateurs d’usure tout en actionnant le
frein. Si une plaquette de frein est usée au
point qu’un indicateur touche presque le1. Ergot d’indication d’usure de plaquette de
frein
U3C3F3F0.book Page 20 Tuesday, July 8, 2008 6:37 PM

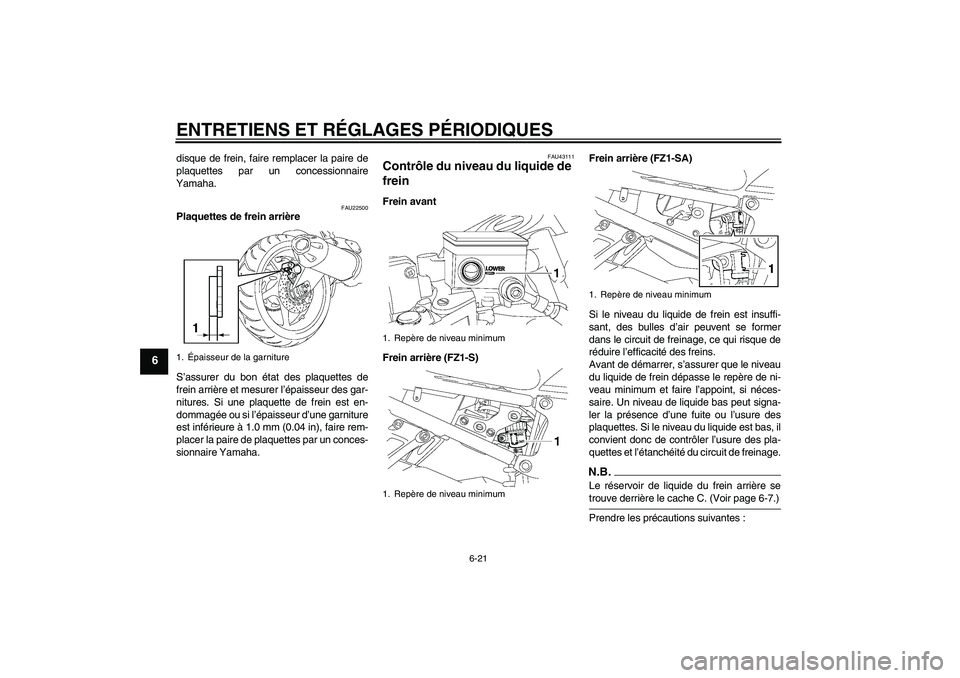

ENTRETIENS ET RÉGLAGES PÉRIODIQUES
6-21
6
disque de frein, faire remplacer la paire de
plaquettes par un concessionnaire
Yamaha.
FAU22500
Plaquettes de frein arrière
S’assurer du bon état des plaquettes de
frein arrière et mesurer l’épaisseur des gar-
nitures. Si une plaquette de frein est en-
dommagée ou si l’épaisseur d’une garniture
est inférieure à 1.0 mm (0.04 in), faire rem-
placer la paire de plaquettes par un conces-
sionnaire Yamaha.
FAU43111
Contrôle du niveau du liquide de
frein Frein avant
Frein arrière (FZ1-S)Frein arrière (FZ1-SA)
Si le niveau du liquide de frein est insuffi-
sant, des bulles d’air peuvent se former
dans le circuit de freinage, ce qui risque de
réduire l’efficacité des freins.
Avant de démarrer, s’assurer que le niveau
du liquide de frein dépasse le repère de ni-
veau minimum et faire l’appoint, si néces-
saire. Un niveau de liquide bas peut signa-
ler la présence d’une fuite ou l’usure des
plaquettes. Si le niveau du liquide est bas, il
convient donc de contrôler l’usure des pla-
quettes et l’étanchéité du circuit de freinage.
N.B.Le réservoir de liquide du frein arrière setrouve derrière le cache C. (Voir page 6-7.)
Prendre les précautions suivantes :
1.Épaisseur de la garniture
1. Repère de niveau minimum
1. Repère de niveau minimum
1. Repère de niveau minimum
U3C3F3F0.book Page 21 Tuesday, July 8, 2008 6:37 PM
