YAMAHA FZ1 S 2011 Manual de utilização (in Portuguese)

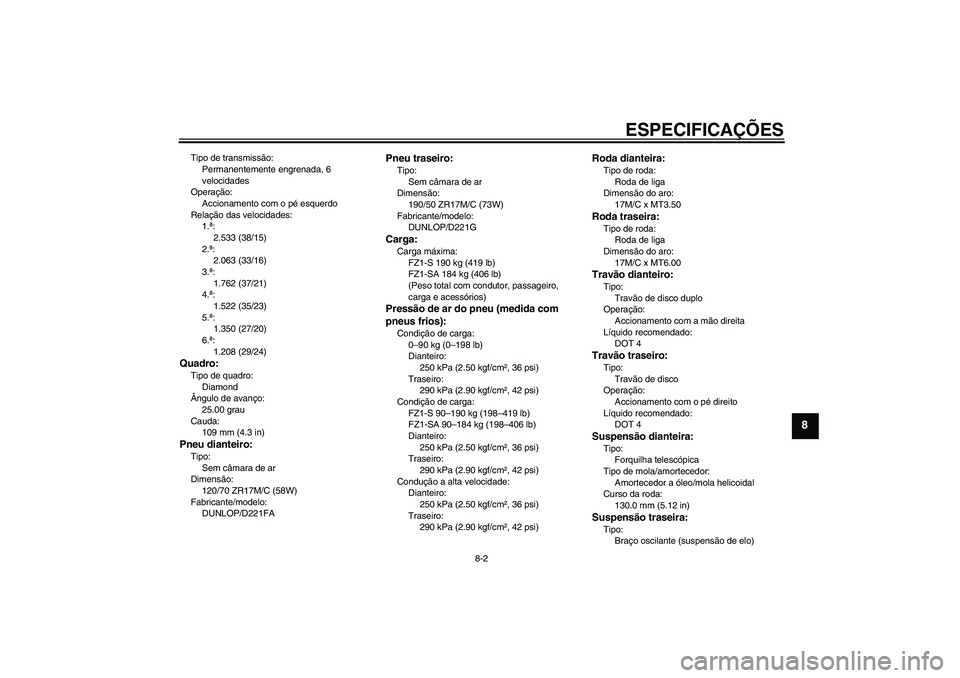

ESPECIFICAÇÕES
8-2
8
Tipo de transmissão:
Permanentemente engrenada, 6
velocidades
Operação:
Accionamento com o pé esquerdo
Relação das velocidades:
1.ª:
2.533 (38/15)
2.ª:
2.063 (33/16)
3.ª:
1.762 (37/21)
4.ª:
1.522 (35/23)
5.ª:
1.350 (27/20)
6.ª:
1.208 (29/24)Quadro:Tipo de quadro:
Diamond
Ângulo de avanço:
25.00 grau
Cauda:
109 mm (4.3 in)Pneu dianteiro:Tipo:
Sem câmara de ar
Dimensão:
120/70 ZR17M/C (58W)
Fabricante/modelo:
DUNLOP/D221FA
Pneu traseiro:Tipo:
Sem câmara de ar
Dimensão:
190/50 ZR17M/C (73W)
Fabricante/modelo:
DUNLOP/D221GCarga:Carga máxima:
FZ1-S 190 kg (419 lb)
FZ1-SA 184 kg (406 lb)
(Peso total com condutor, passageiro,
carga e acessórios)Pressão de ar do pneu (medida com
pneus frios):Condição de carga:
0–90 kg (0–198 lb)
Dianteiro:
250 kPa (2.50 kgf/cm², 36 psi)
Traseiro:
290 kPa (2.90 kgf/cm², 42 psi)
Condição de carga:
FZ1-S 90–190 kg (198–419 lb)
FZ1-SA 90–184 kg (198–406 lb)
Dianteiro:
250 kPa (2.50 kgf/cm², 36 psi)
Traseiro:
290 kPa (2.90 kgf/cm², 42 psi)
Condução a alta velocidade:
Dianteiro:
250 kPa (2.50 kgf/cm², 36 psi)
Traseiro:
290 kPa (2.90 kgf/cm², 42 psi)
Roda dianteira:Tipo de roda:
Roda de liga
Dimensão do aro:
17M/C x MT3.50Roda traseira:Tipo de roda:
Roda de liga
Dimensão do aro:
17M/C x MT6.00Travão dianteiro:Tipo:
Travão de disco duplo
Operação:
Accionamento com a mão direita
Líquido recomendado:
DOT 4Travão traseiro:Tipo:
Travão de disco
Operação:
Accionamento com o pé direito
Líquido recomendado:
DOT 4Suspensão dianteira:Tipo:
Forquilha telescópica
Tipo de mola/amortecedor:
Amortecedor a óleo/mola helicoidal
Curso da roda:
130.0 mm (5.12 in)Suspensão traseira:Tipo:
Braço oscilante (suspensão de elo)
U1CAP0P0.book Page 2 Friday, September 10, 2010 9:41 AM

ESPECIFICAÇÕES
8-3
8
Tipo de mola/amortecedor:
Amortecedor a óleo de gás/mola helicoidal
Curso da roda:
130.0 mm (5.12 in)Sistema eléctrico:Sistema de ignição:
Ignição por bobina transistorizada
Sistema de carregamento:
Magneto de C.A.Bateria:Modelo:
YTZ14S
Voltagem, capacidade:
12 V, 11.2 AhFarol dianteiro:Tipo de lâmpada:
Lâmpada de halogénioVoltagem, consumo em watts ×
quantidade das lâmpadas:Farol dianteiro:
12 V, 60 W/55 W × 2
Luz do travão/farolim traseiro:
12 V, 5.0 W/21.0 W × 1
Sinal de mudança de direcção dianteiro:
12 V, 10.0 W × 2
Sinal de mudança de direcção traseiro:
12 V, 10.0 W × 2
Mínimos:
12 V, 5.0 W × 2
Luz da chapa de matrícula:
12 V, 5.0 W × 1
Iluminação do contador:
LEDIndicador luminoso de ponto morto:
LED
Indicador luminoso de máximos:
LED
Luz de advertência do nível de óleo:
LED
Indicador luminoso de mudança de direcção:
LED
Luz de advertência da temperatura do
refrigerante:
LED
Luz de advertência de problema no motor:
LED
Luz de advertência do ABS:
FZ1-SA LED
Indicador luminoso do sistema imobilizador:
LED
Fusíveis:Fusível principal:
50.0 A
Fusível do farol dianteiro:
25.0 A
Fusível do farolim traseiro:
10.0 A
Fusível do sistema de sinalização:
10.0 A
Fusível da ignição:
15.0 A
Fusível da ventoinha do radiador:
10.0 A × 2
Fusível do sistema de injecção:
15.0 A
Fusível da unidade de controlo ABS:
FZ1-SA 10.0 AFusível motor ABS:
FZ1-SA 30.0 A
Fusível de reserva:
10.0 A
U1CAP0P0.book Page 3 Friday, September 10, 2010 9:41 AM

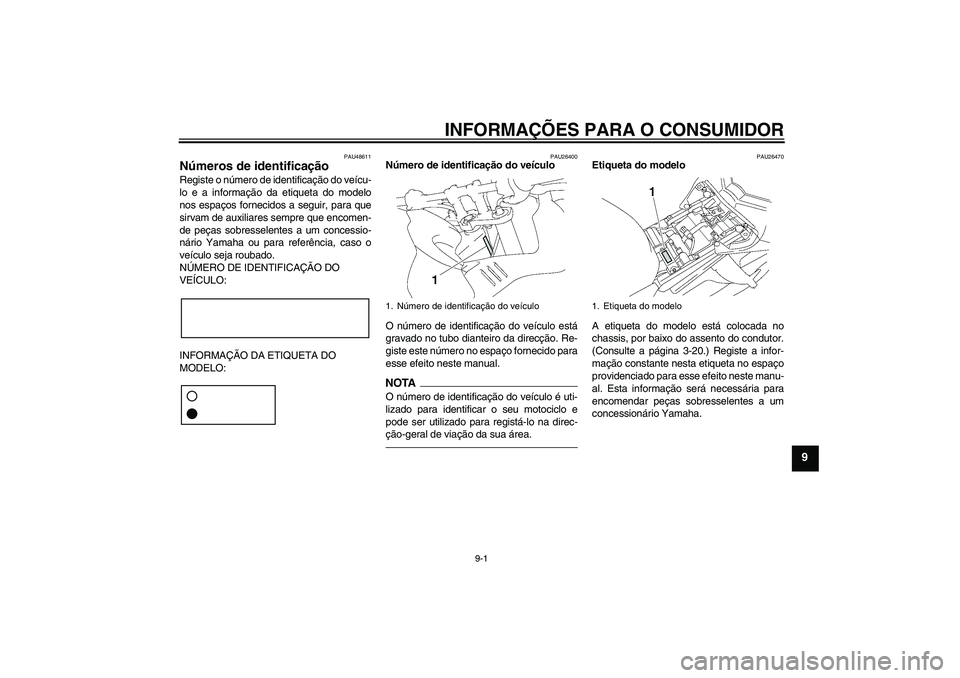

INFORMAÇÕES PARA O CONSUMIDOR
9-1
9
PAU48611
Números de identificação Registe o número de identificação do veícu-
lo e a informação da etiqueta do modelo
nos espaços fornecidos a seguir, para que
sirvam de auxiliares sempre que encomen-
de peças sobresselentes a um concessio-
nário Yamaha ou para referência, caso o
veículo seja roubado.
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU26400
Número de identificação do veículo
O número de identificação do veículo está
gravado no tubo dianteiro da direcção. Re-
giste este número no espaço fornecido para
esse efeito neste manual.NOTAO número de identificação do veículo é uti-
lizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na direc-
ção-geral de viação da sua área.
PAU26470
Etiqueta do modelo
A etiqueta do modelo está colocada no
chassis, por baixo do assento do condutor.
(Consulte a página 3-20.) Registe a infor-
mação constante nesta etiqueta no espaço
providenciado para esse efeito neste manu-
al. Esta informação será necessária para
encomendar peças sobresselentes a um
concessionário Yamaha.
1. Número de identificação do veículo
1. Etiqueta do modelo
U1CAP0P0.book Page 1 Friday, September 10, 2010 9:41 AM

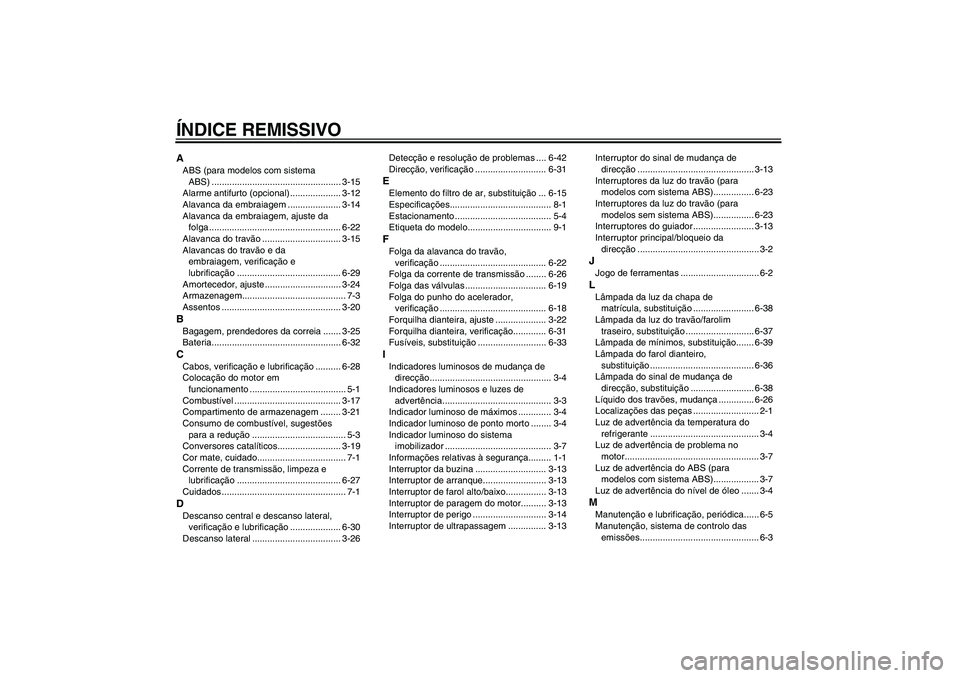

ÍNDICE REMISSIVOAABS (para modelos com sistema
ABS) ................................................... 3-15
Alarme antifurto (opcional) .................... 3-12
Alavanca da embraiagem ..................... 3-14
Alavanca da embraiagem, ajuste da
folga .................................................... 6-22
Alavanca do travão ............................... 3-15
Alavancas do travão e da
embraiagem, verificação e
lubrificação ......................................... 6-29
Amortecedor, ajuste .............................. 3-24
Armazenagem......................................... 7-3
Assentos ............................................... 3-20BBagagem, prendedores da correia ....... 3-25
Bateria................................................... 6-32CCabos, verificação e lubrificação .......... 6-28
Colocação do motor em
funcionamento ...................................... 5-1
Combustível .......................................... 3-17
Compartimento de armazenagem ........ 3-21
Consumo de combustível, sugestões
para a redução ..................................... 5-3
Conversores catalíticos......................... 3-19
Cor mate, cuidado................................... 7-1
Corrente de transmissão, limpeza e
lubrificação ......................................... 6-27
Cuidados ................................................. 7-1DDescanso central e descanso lateral,
verificação e lubrificação .................... 6-30
Descanso lateral ................................... 3-26Detecção e resolução de problemas .... 6-42
Direcção, verificação ............................ 6-31
EElemento do filtro de ar, substituição ... 6-15
Especificações........................................ 8-1
Estacionamento ...................................... 5-4
Etiqueta do modelo................................. 9-1FFolga da alavanca do travão,
verificação .......................................... 6-22
Folga da corrente de transmissão ........ 6-26
Folga das válvulas ................................ 6-19
Folga do punho do acelerador,
verificação .......................................... 6-18
Forquilha dianteira, ajuste .................... 3-22
Forquilha dianteira, verificação............. 6-31
Fusíveis, substituição ........................... 6-33IIndicadores luminosos de mudança de
direcção................................................ 3-4
Indicadores luminosos e luzes de
advertência........................................... 3-3
Indicador luminoso de máximos ............. 3-4
Indicador luminoso de ponto morto ........ 3-4
Indicador luminoso do sistema
imobilizador .......................................... 3-7
Informações relativas à segurança......... 1-1
Interruptor da buzina ............................ 3-13
Interruptor de arranque......................... 3-13
Interruptor de farol alto/baixo................ 3-13
Interruptor de paragem do motor.......... 3-13
Interruptor de perigo ............................. 3-14
Interruptor de ultrapassagem ............... 3-13Interruptor do sinal de mudança de
direcção .............................................. 3-13
Interruptores da luz do travão (para
modelos com sistema ABS)................ 6-23
Interruptores da luz do travão (para
modelos sem sistema ABS)................ 6-23
Interruptores do guiador ........................ 3-13
Interruptor principal/bloqueio da
direcção ................................................ 3-2
JJogo de ferramentas ............................... 6-2LLâmpada da luz da chapa de
matrícula, substituição ........................ 6-38
Lâmpada da luz do travão/farolim
traseiro, substituição ........................... 6-37
Lâmpada de mínimos, substituição....... 6-39
Lâmpada do farol dianteiro,
substituição ......................................... 6-36
Lâmpada do sinal de mudança de
direcção, substituição ......................... 6-38
Líquido dos travões, mudança .............. 6-26
Localizações das peças .......................... 2-1
Luz de advertência da temperatura do
refrigerante ........................................... 3-4
Luz de advertência de problema no
motor..................................................... 3-7
Luz de advertência do ABS (para
modelos com sistema ABS).................. 3-7
Luz de advertência do nível de óleo ....... 3-4MManutenção e lubrificação, periódica...... 6-5
Manutenção, sistema de controlo das
emissões............................................... 6-3
U1CAP0P0.book Page 1 Friday, September 10, 2010 9:41 AM

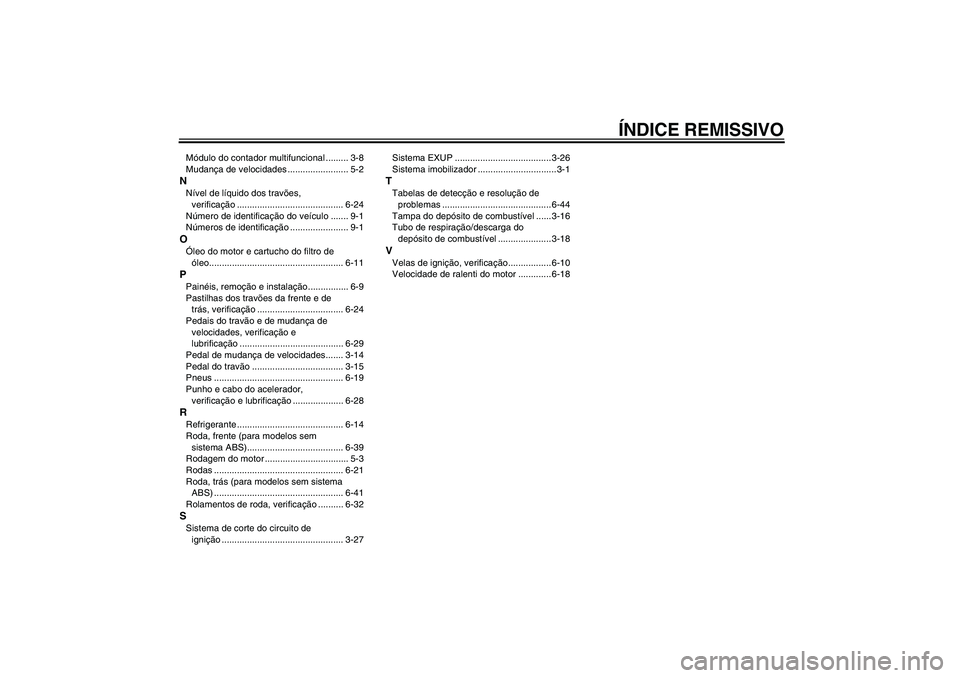

ÍNDICE REMISSIVO
Módulo do contador multifuncional ......... 3-8
Mudança de velocidades ........................ 5-2NNível de líquido dos travões,
verificação .......................................... 6-24
Número de identificação do veículo ....... 9-1
Números de identificação ....................... 9-1OÓleo do motor e cartucho do filtro de
óleo..................................................... 6-11PPainéis, remoção e instalação................ 6-9
Pastilhas dos travões da frente e de
trás, verificação .................................. 6-24
Pedais do travão e de mudança de
velocidades, verificação e
lubrificação ......................................... 6-29
Pedal de mudança de velocidades....... 3-14
Pedal do travão .................................... 3-15
Pneus ................................................... 6-19
Punho e cabo do acelerador,
verificação e lubrificação .................... 6-28RRefrigerante .......................................... 6-14
Roda, frente (para modelos sem
sistema ABS)...................................... 6-39
Rodagem do motor ................................. 5-3
Rodas ................................................... 6-21
Roda, trás (para modelos sem sistema
ABS) ................................................... 6-41
Rolamentos de roda, verificação .......... 6-32SSistema de corte do circuito de
ignição ................................................ 3-27Sistema EXUP ...................................... 3-26
Sistema imobilizador ............................... 3-1
TTabelas de detecção e resolução de
problemas ........................................... 6-44
Tampa do depósito de combustível ......3-16
Tubo de respiração/descarga do
depósito de combustível ..................... 3-18VVelas de ignição, verificação................. 6-10
Velocidade de ralenti do motor ............. 6-18
U1CAP0P0.book Page 2 Friday, September 10, 2010 9:41 AM
