YAMAHA FZ6 N 2004 Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

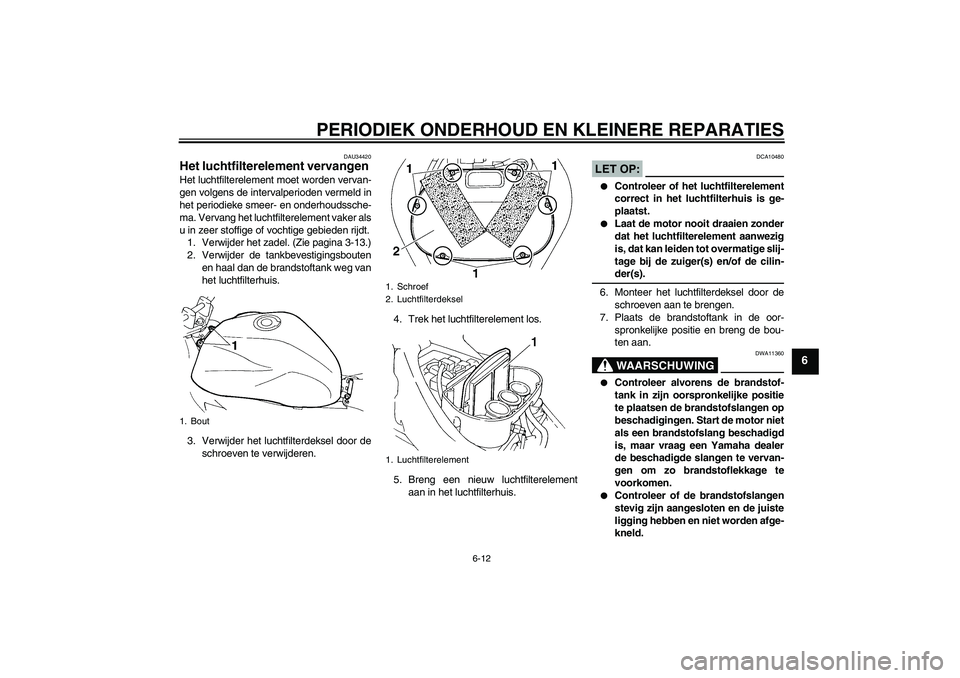

6-12
6
DAU34420
Het luchtfilterelement vervangen Het luchtfilterelement moet worden vervan-
gen volgens de intervalperioden vermeld in
het periodieke smeer- en onderhoudssche-
ma. Vervang het luchtfilterelement vaker als
u in zeer stoffige of vochtige gebieden rijdt.
1. Verwijder het zadel. (Zie pagina 3-13.)
2. Verwijder de tankbevestigingsbouten
en haal dan de brandstoftank weg van
het luchtfilterhuis.
3. Verwijder het luchtfilterdeksel door de
schroeven te verwijderen.4. Trek het luchtfilterelement los.
5. Breng een nieuw luchtfilterelement
aan in het luchtfilterhuis.
LET OP:
DCA10480


Controleer of het luchtfilterelement
correct in het luchtfilterhuis is ge-
plaatst.


Laat de motor nooit draaien zonder
dat het luchtfilterelement aanwezig
is, dat kan leiden tot overmatige slij-
tage bij de zuiger(s) en/of de cilin-der(s).
6. Monteer het luchtfilterdeksel door de
schroeven aan te brengen.
7. Plaats de brandstoftank in de oor-
spronkelijke positie en breng de bou-
ten aan.WAARSCHUWING
DWA11360


Controleer alvorens de brandstof-
tank in zijn oorspronkelijke positie
te plaatsen de brandstofslangen op
beschadigingen. Start de motor niet
als een brandstofslang beschadigd
is, maar vraag een Yamaha dealer
de beschadigde slangen te vervan-
gen om zo brandstoflekkage te
voorkomen.


Controleer of de brandstofslangen
stevig zijn aangesloten en de juiste
ligging hebben en niet worden afge-
kneld.
1. Bout
1. Schroef
2. Luchtfilterdeksel
1. Luchtfilterelement
U1B3D0D0.book Page 12 Monday, February 9, 2004 11:45 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-13
6


Vergeet niet de tankbeluchtings-
slang en de overloopslang weer in
de oorspronkelijke positie te leg-gen.
8. Breng het zadel aan.
DAU34300
Afstellen van het stationair
toerental Het stationair toerental moet als volgt wor-
den gecontroleerd en eventueel afgesteld
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
De motor moet warm zijn om deze afstelling
te verrichten.OPMERKING:De motor is voldoende warm als deze snelreageert op de gasbediening.
Controleer het stationair toerental en stel dit
indien nodig volgens de specificatie af door
de stationair stelschroef te verdraaien.
Draai de schroef in de richting (a) om het
stationair toerental te verhogen. Draai de
schroef in de richting (b) om het stationair
toerental te verlagen.
OPMERKING:Als het voorgeschreven stationair toerental
niet haalbaar is volgens de hierboven be-
schreven werkwijze, vraag dan eenYamaha dealer de afstelling uit te voeren.
1. Tankbeluchtingsslang
2. Overloopslang brandstoftank
1. Oorspronkelijke positie (witte merktekens)
1. Stationair stelschroef
Stationair toerental:
1250–1350 tpm
U1B3D0D0.book Page 13 Monday, February 9, 2004 11:45 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

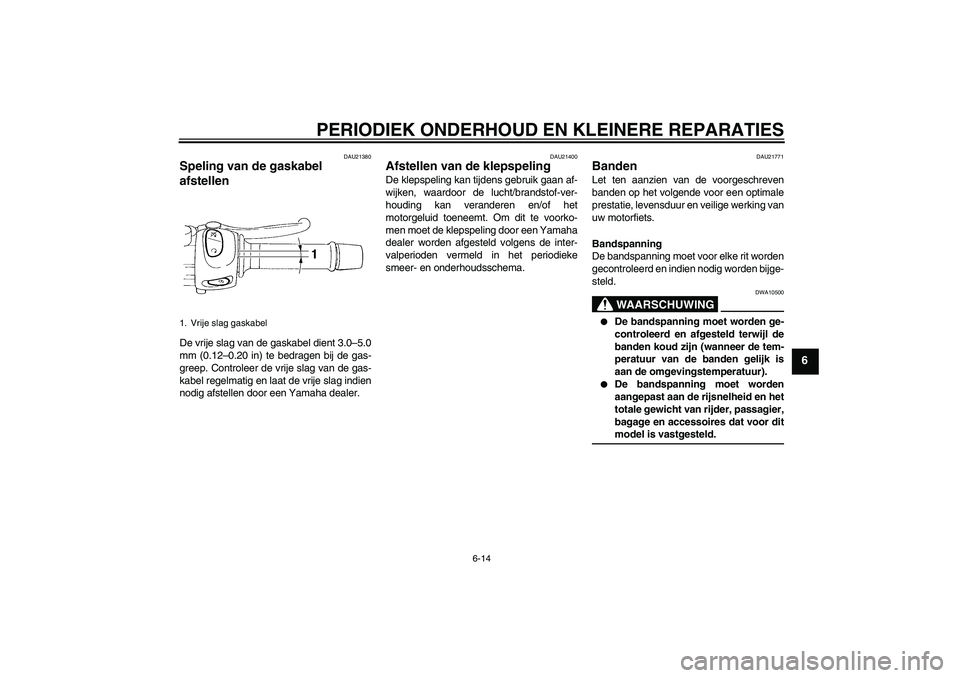

6-14
6
DAU21380
Speling van de gaskabel
afstellen De vrije slag van de gaskabel dient 3.0–5.0
mm (0.12–0.20 in) te bedragen bij de gas-
greep. Controleer de vrije slag van de gas-
kabel regelmatig en laat de vrije slag indien
nodig afstellen door een Yamaha dealer.
DAU21400
Afstellen van de klepspeling De klepspeling kan tijdens gebruik gaan af-
wijken, waardoor de lucht/brandstof-ver-
houding kan veranderen en/of het
motorgeluid toeneemt. Om dit te voorko-
men moet de klepspeling door een Yamaha
dealer worden afgesteld volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU21771
Banden Let ten aanzien van de voorgeschreven
banden op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw motorfiets.
Bandspanning
De bandspanning moet voor elke rit worden
gecontroleerd en indien nodig worden bijge-
steld.
WAARSCHUWING
DWA10500


De bandspanning moet worden ge-
controleerd en afgesteld terwijl de
banden koud zijn (wanneer de tem-
peratuur van de banden gelijk is
aan de omgevingstemperatuur).


De bandspanning moet worden
aangepast aan de rijsnelheid en het
totale gewicht van rijder, passagier,
bagage en accessoires dat voor ditmodel is vastgesteld.
1. Vrije slag gaskabel
U1B3D0D0.book Page 14 Monday, February 9, 2004 11:45 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

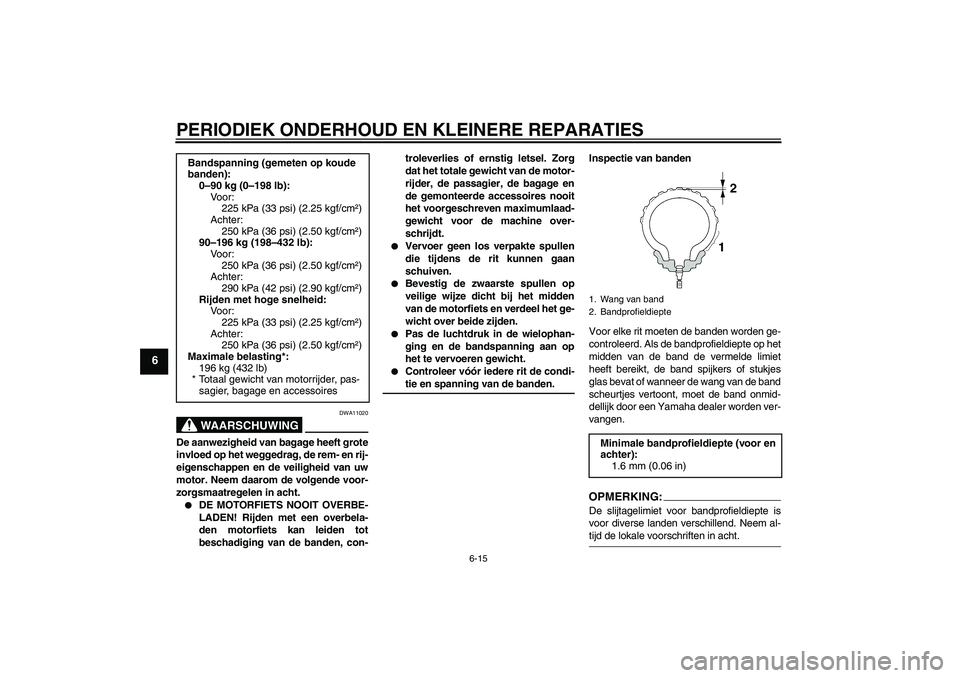

6-15
6
WAARSCHUWING
DWA11020
De aanwezigheid van bagage heeft grote
invloed op het weggedrag, de rem- en rij-
eigenschappen en de veiligheid van uw
motor. Neem daarom de volgende voor-
zorgsmaatregelen in acht.

DE MOTORFIETS NOOIT OVERBE-
LADEN! Rijden met een overbela-
den motorfiets kan leiden tot
beschadiging van de banden, con-troleverlies of ernstig letsel. Zorg
dat het totale gewicht van de motor-
rijder, de passagier, de bagage en
de gemonteerde accessoires nooit
het voorgeschreven maximumlaad-
gewicht voor de machine over-
schrijdt.


Vervoer geen los verpakte spullen
die tijdens de rit kunnen gaan
schuiven.


Bevestig de zwaarste spullen op
veilige wijze dicht bij het midden
van de motorfiets en verdeel het ge-
wicht over beide zijden.


Pas de luchtdruk in de wielophan-
ging en de bandspanning aan op
het te vervoeren gewicht.


Controleer vóór iedere rit de condi-tie en spanning van de banden.Inspectie van banden
Voor elke rit moeten de banden worden ge-
controleerd. Als de bandprofieldiepte op het
midden van de band de vermelde limiet
heeft bereikt, de band spijkers of stukjes
glas bevat of wanneer de wang van de band
scheurtjes vertoont, moet de band onmid-
dellijk door een Yamaha dealer worden ver-
vangen.
OPMERKING:De slijtagelimiet voor bandprofieldiepte is
voor diverse landen verschillend. Neem al-tijd de lokale voorschriften in acht. Bandspanning (gemeten op koude
banden):
0–90 kg (0–198 lb):
Voor:
225 kPa (33 psi) (2.25 kgf/cm²)
Achter:
250 kPa (36 psi) (2.50 kgf/cm²)
90–196 kg (198–432 lb):
Voor:
250 kPa (36 psi) (2.50 kgf/cm²)
Achter:
290 kPa (42 psi) (2.90 kgf/cm²)
Rijden met hoge snelheid:
Voor:
225 kPa (33 psi) (2.25 kgf/cm²)
Achter:
250 kPa (36 psi) (2.50 kgf/cm²)
Maximale belasting*:
196 kg (432 lb)
* Totaal gewicht van motorrijder, pas-
sagier, bagage en accessoires1. Wang van band
2. BandprofieldiepteMinimale bandprofieldiepte (voor en
achter):
1.6 mm (0.06 in)
U1B3D0D0.book Page 15 Monday, February 9, 2004 11:45 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

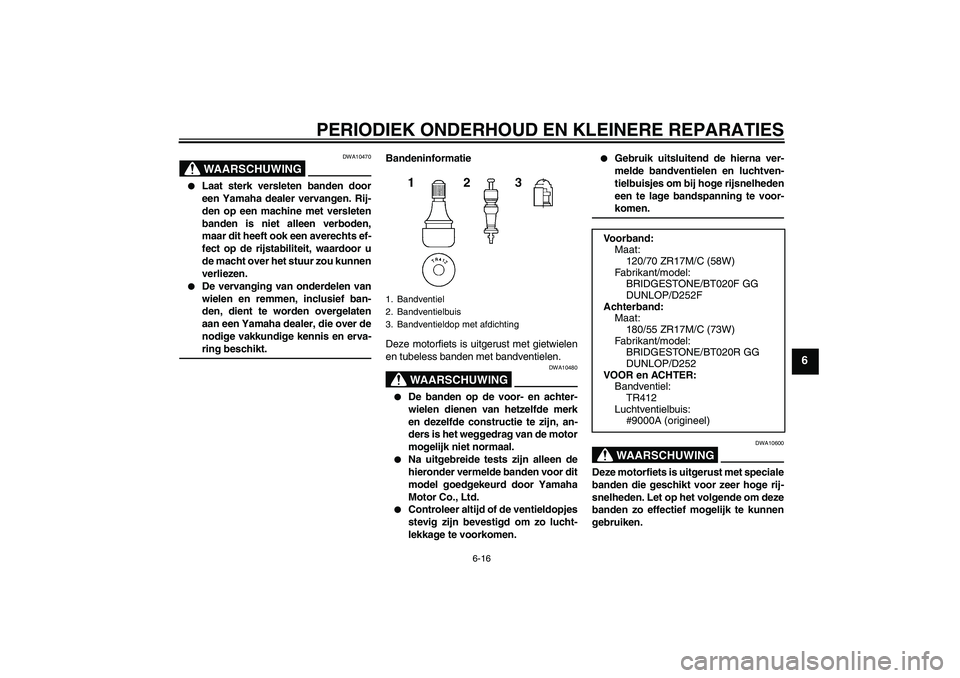

6-16
6
WAARSCHUWING
DWA10470


Laat sterk versleten banden door
een Yamaha dealer vervangen. Rij-
den op een machine met versleten
banden is niet alleen verboden,
maar dit heeft ook een averechts ef-
fect op de rijstabiliteit, waardoor u
de macht over het stuur zou kunnen
verliezen.


De vervanging van onderdelen van
wielen en remmen, inclusief ban-
den, dient te worden overgelaten
aan een Yamaha dealer, die over de
nodige vakkundige kennis en erva-ring beschikt.Bandeninformatie
Deze motorfiets is uitgerust met gietwielen
en tubeless banden met bandventielen.
WAARSCHUWING
DWA10480


De banden op de voor- en achter-
wielen dienen van hetzelfde merk
en dezelfde constructie te zijn, an-
ders is het weggedrag van de motor
mogelijk niet normaal.


Na uitgebreide tests zijn alleen de
hieronder vermelde banden voor dit
model goedgekeurd door Yamaha
Motor Co., Ltd.


Controleer altijd of de ventieldopjes
stevig zijn bevestigd om zo lucht-
lekkage te voorkomen.


Gebruik uitsluitend de hierna ver-
melde bandventielen en luchtven-
tielbuisjes om bij hoge rijsnelheden
een te lage bandspanning te voor-komen.WAARSCHUWING
DWA10600
Deze motorfiets is uitgerust met speciale
banden die geschikt voor zeer hoge rij-
snelheden. Let op het volgende om deze
banden zo effectief mogelijk te kunnen
gebruiken.
1. Bandventiel
2. Bandventielbuis
3. Bandventieldop met afdichting
Voorband:
Maat:
120/70 ZR17M/C (58W)
Fabrikant/model:
BRIDGESTONE/BT020F GG
DUNLOP/D252F
Achterband:
Maat:
180/55 ZR17M/C (73W)
Fabrikant/model:
BRIDGESTONE/BT020R GG
DUNLOP/D252
VOOR en ACHTER:
Bandventiel:
TR412
Luchtventielbuis:
#9000A (origineel)
U1B3D0D0.book Page 16 Monday, February 9, 2004 11:45 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

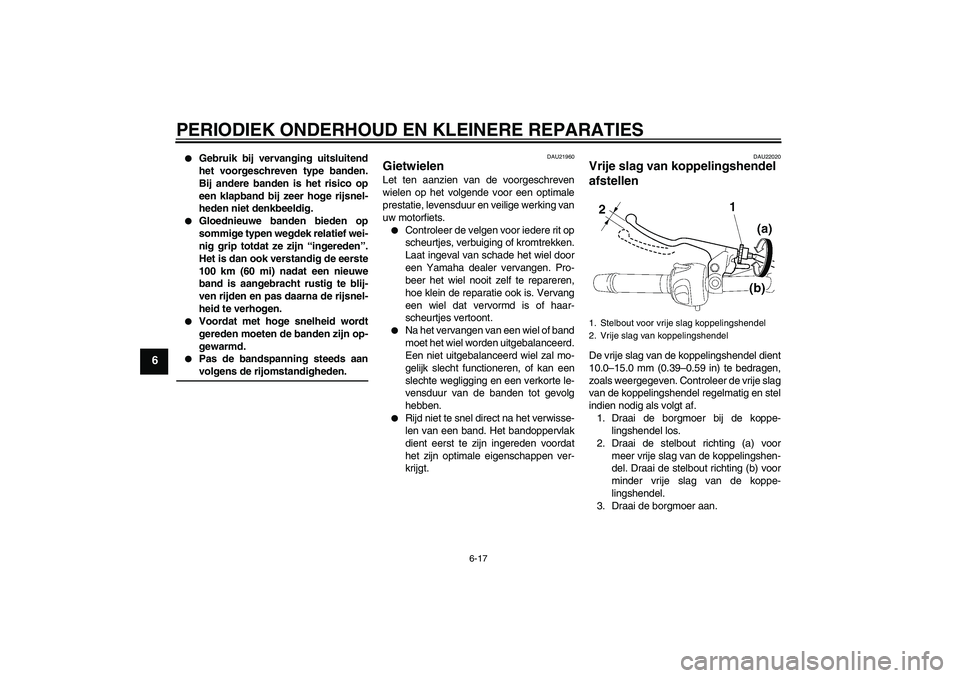

6-17
6


Gebruik bij vervanging uitsluitend
het voorgeschreven type banden.
Bij andere banden is het risico op
een klapband bij zeer hoge rijsnel-
heden niet denkbeeldig.


Gloednieuwe banden bieden op
sommige typen wegdek relatief wei-
nig grip totdat ze zijn “ingereden”.
Het is dan ook verstandig de eerste
100 km (60 mi) nadat een nieuwe
band is aangebracht rustig te blij-
ven rijden en pas daarna de rijsnel-
heid te verhogen.


Voordat met hoge snelheid wordt
gereden moeten de banden zijn op-
gewarmd.


Pas de bandspanning steeds aanvolgens de rijomstandigheden.
DAU21960
Gietwielen Let ten aanzien van de voorgeschreven
wielen op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw motorfiets.

Controleer de velgen voor iedere rit op
scheurtjes, verbuiging of kromtrekken.
Laat ingeval van schade het wiel door
een Yamaha dealer vervangen. Pro-
beer het wiel nooit zelf te repareren,
hoe klein de reparatie ook is. Vervang
een wiel dat vervormd is of haar-
scheurtjes vertoont.


Na het vervangen van een wiel of band
moet het wiel worden uitgebalanceerd.
Een niet uitgebalanceerd wiel zal mo-
gelijk slecht functioneren, of kan een
slechte wegligging en een verkorte le-
vensduur van de banden tot gevolg
hebben.


Rijd niet te snel direct na het verwisse-
len van een band. Het bandoppervlak
dient eerst te zijn ingereden voordat
het zijn optimale eigenschappen ver-
krijgt.
DAU22020
Vrije slag van koppelingshendel
afstellen De vrije slag van de koppelingshendel dient
10.0–15.0 mm (0.39–0.59 in) te bedragen,
zoals weergegeven. Controleer de vrije slag
van de koppelingshendel regelmatig en stel
indien nodig als volgt af.
1. Draai de borgmoer bij de koppe-
lingshendel los.
2. Draai de stelbout richting (a) voor
meer vrije slag van de koppelingshen-
del. Draai de stelbout richting (b) voor
minder vrije slag van de koppe-
lingshendel.
3. Draai de borgmoer aan.1. Stelbout voor vrije slag koppelingshendel
2. Vrije slag van koppelingshendel
U1B3D0D0.book Page 17 Monday, February 9, 2004 11:45 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-18
6
OPMERKING:Als de voorgeschreven vrije slag niet kan
worden gehaald op de hierboven beschre-
ven wijze, vraag dan een Yamaha dealer
het inwendig koppelingsmechanisme tecontroleren.
DAU22270
Remlichtschakelaar afstellen De remlichtschakelaar, die wordt geacti-
veerd door het rempedaal, is correct afge-
steld wanneer het remlicht gaat branden
vlak voordat de remwerking intreedt. Stel in-
dien nodig de remlichtschakelaar als volgt
af.
Terwijl de stelmoer wordt gedraaid, moet de
remlichtschakelaar op zijn plaats worden
gehouden. Draai de stelmoer in de richting
(a) om het remlicht eerder te laten branden.
Draai de stelmoer in de richting (b) om het
remlicht later te laten branden.
DAU22390
Controleren van voor- en
achterremblokken De remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema.
DAU22420
Remblokken voorrem
Elk voorremblok heeft een eigen slijtage-in-
dicatorgroef, zodat het remblok kan worden
gecontroleerd zonder de rem te demonte-
ren. Let op de slijtage-indicatorgroef om de
remblokslijtage te controleren. Wanneer
een remblok zover is afgesleten dat de slij-
tage-indicatorgroef vrijwel is verdwenen,
vraag dan een Yamaha-dealer de remblok-
ken als set te vervangen.
1. Remlichtschakelaar
2. Stelmoer remlichtschakelaar
1. Slijtage-indicatorgroef remblok
U1B3D0D0.book Page 18 Monday, February 9, 2004 11:45 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

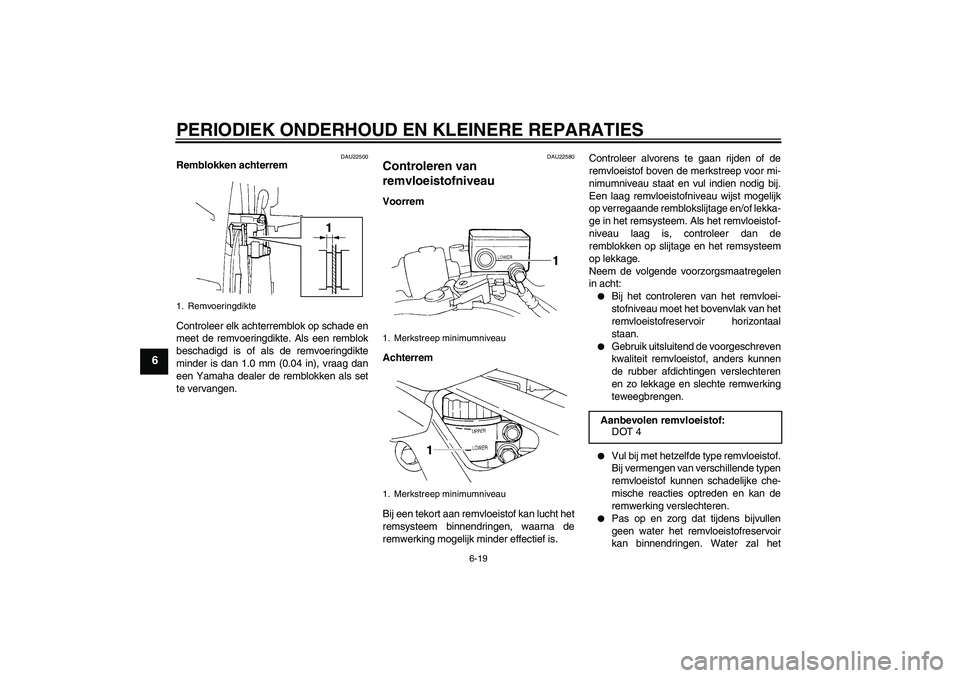

6-19
6
DAU22500
Remblokken achterrem
Controleer elk achterremblok op schade en
meet de remvoeringdikte. Als een remblok
beschadigd is of als de remvoeringdikte
minder is dan 1.0 mm (0.04 in), vraag dan
een Yamaha dealer de remblokken als set
te vervangen.
DAU22580
Controleren van
remvloeistofniveau Voorrem
Achterrem
Bij een tekort aan remvloeistof kan lucht het
remsysteem binnendringen, waarna de
remwerking mogelijk minder effectief is.Controleer alvorens te gaan rijden of de
remvloeistof boven de merkstreep voor mi-
nimumniveau staat en vul indien nodig bij.
Een laag remvloeistofniveau wijst mogelijk
op verregaande remblokslijtage en/of lekka-
ge in het remsysteem. Als het remvloeistof-
niveau laag is, controleer dan de
remblokken op slijtage en het remsysteem
op lekkage.
Neem de volgende voorzorgsmaatregelen
in acht:


Bij het controleren van het remvloei-
stofniveau moet het bovenvlak van het
remvloeistofreservoir horizontaal
staan.


Gebruik uitsluitend de voorgeschreven
kwaliteit remvloeistof, anders kunnen
de rubber afdichtingen verslechteren
en zo lekkage en slechte remwerking
teweegbrengen.


Vul bij met hetzelfde type remvloeistof.
Bij vermengen van verschillende typen
remvloeistof kunnen schadelijke che-
mische reacties optreden en kan de
remwerking verslechteren.


Pas op en zorg dat tijdens bijvullen
geen water het remvloeistofreservoir
kan binnendringen. Water zal het
1. Remvoeringdikte
1. Merkstreep minimumniveau
1. Merkstreep minimumniveau
Aanbevolen remvloeistof:
DOT 4
U1B3D0D0.book Page 19 Monday, February 9, 2004 11:45 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

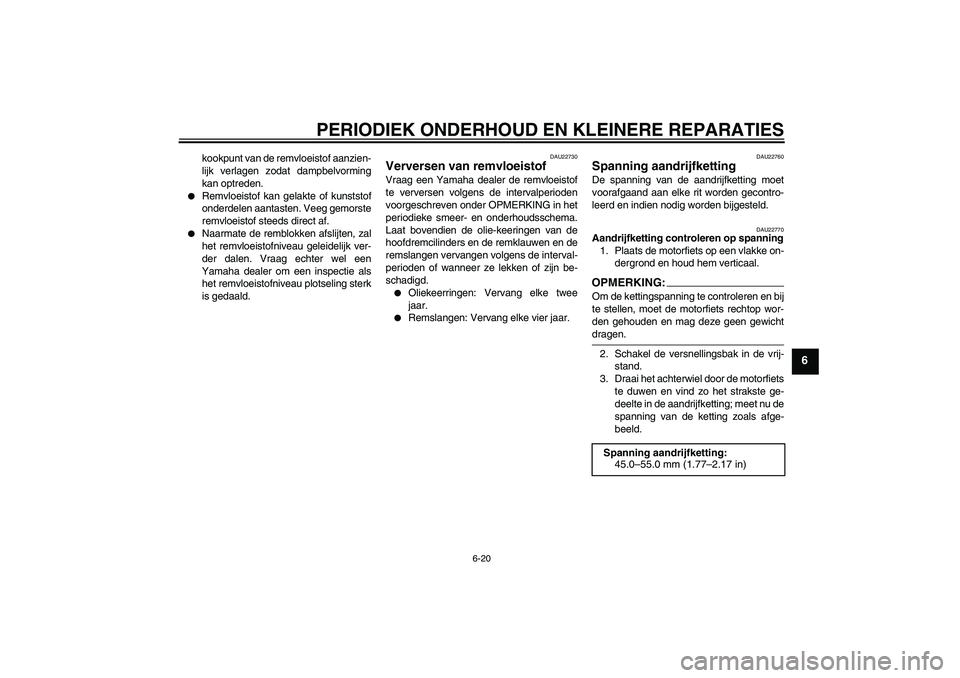

6-20
6
kookpunt van de remvloeistof aanzien-
lijk verlagen zodat dampbelvorming
kan optreden.


Remvloeistof kan gelakte of kunststof
onderdelen aantasten. Veeg gemorste
remvloeistof steeds direct af.


Naarmate de remblokken afslijten, zal
het remvloeistofniveau geleidelijk ver-
der dalen. Vraag echter wel een
Yamaha dealer om een inspectie als
het remvloeistofniveau plotseling sterk
is gedaald.
DAU22730
Verversen van remvloeistof Vraag een Yamaha dealer de remvloeistof
te verversen volgens de intervalperioden
voorgeschreven onder OPMERKING in het
periodieke smeer- en onderhoudsschema.
Laat bovendien de olie-keeringen van de
hoofdremcilinders en de remklauwen en de
remslangen vervangen volgens de interval-
perioden of wanneer ze lekken of zijn be-
schadigd.

Oliekeerringen: Vervang elke twee
jaar.


Remslangen: Vervang elke vier jaar.
DAU22760
Spanning aandrijfketting De spanning van de aandrijfketting moet
voorafgaand aan elke rit worden gecontro-
leerd en indien nodig worden bijgesteld.
DAU22770
Aandrijfketting controleren op spanning
1. Plaats de motorfiets op een vlakke on-
dergrond en houd hem verticaal.OPMERKIN
G:
Om de kettingspanning te controleren en bij
te stellen, moet de motorfiets rechtop wor-
den gehouden en mag deze geen gewichtdragen.
2. Schakel de versnellingsbak in de vrij-
stand.
3. Draai het achterwiel door de motorfiets
te duwen en vind zo het strakste ge-
deelte in de aandrijfketting; meet nu de
spanning van de ketting zoals afge-
beeld.
Spanning aandrijfketting:
45.0–55.0 mm (1.77–2.17 in)
U1B3D0D0.book Page 20 Monday, February 9, 2004 11:45 AM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES

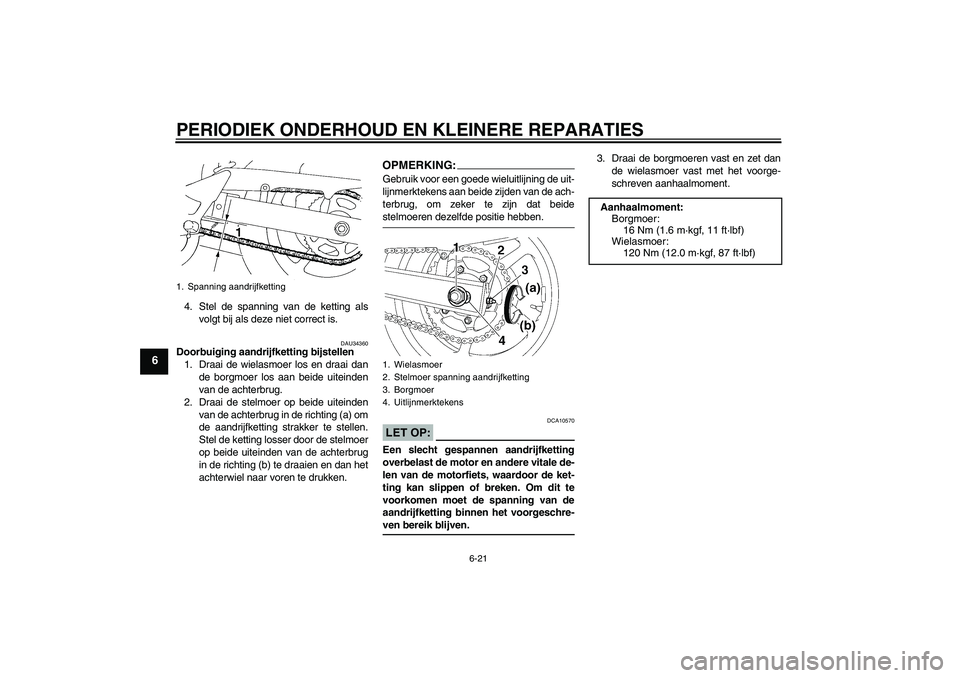

6-21
6
4. Stel de spanning van de ketting als
volgt bij als deze niet correct is.
DAU34360
Doorbuiging aandrijfketting bijstellen
1. Draai de wielasmoer los en draai dan
de borgmoer los aan beide uiteinden
van de achterbrug.
2. Draai de stelmoer op beide uiteinden
van de achterbrug in de richting (a) om
de aandrijfketting strakker te stellen.
Stel de ketting losser door de stelmoer
op beide uiteinden van de achterbrug
in de richting (b) te draaien en dan het
achterwiel naar voren te drukken.
OPMERKING:Gebruik voor een goede wieluitlijning de uit-
lijnmerktekens aan beide zijden van de ach-
terbrug, om zeker te zijn dat beidestelmoeren dezelfde positie hebben.LET OP:
DCA10570
Een slecht gespannen aandrijfketting
overbelast de motor en andere vitale de-
len van de motorfiets, waardoor de ket-
ting kan slippen of breken. Om dit te
voorkomen moet de spanning van de
aandrijfketting binnen het voorgeschre-ven bereik blijven.3. Draai de borgmoeren vast en zet dan
de wielasmoer vast met het voorge-
schreven aanhaalmoment.
1. Spanning aandrijfketting
1. Wielasmoer
2. Stelmoer spanning aandrijfketting
3. Borgmoer
4. Uitlijnmerktekens
Aanhaalmoment:
Borgmoer:
16 Nm (1.6 m·kgf, 11 ft·lbf)
Wielasmoer:
120 Nm (12.0 m·kgf, 87 ft·lbf)
U1B3D0D0.book Page 21 Monday, February 9, 2004 11:45 AM
