FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-17
3
HAU15311

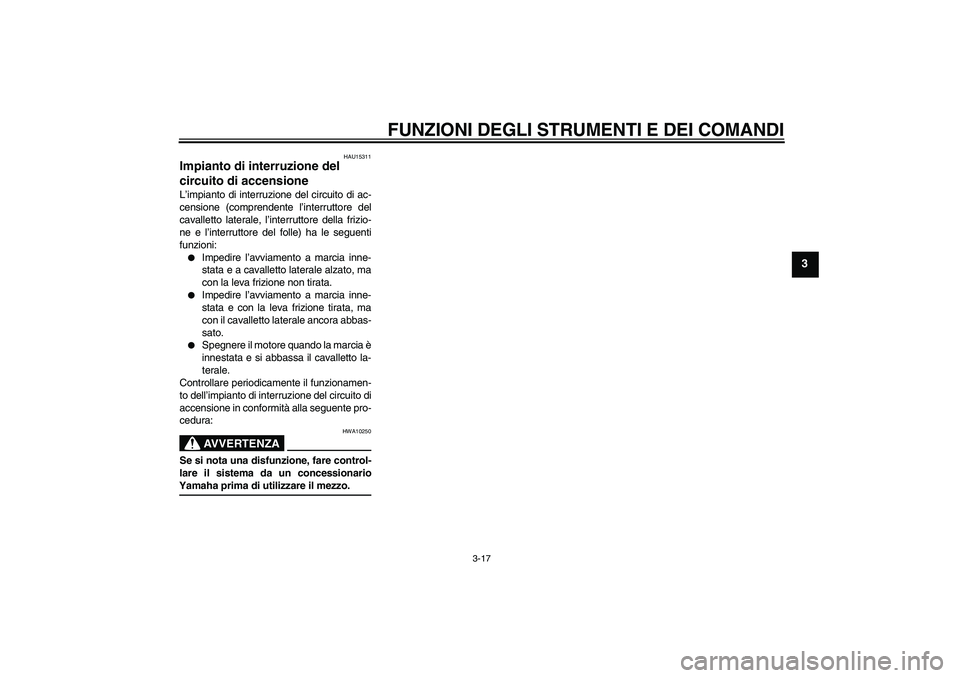

Impianto di interruzione del
circuito di accensione L’impianto di interruzione del circuito di ac-
censione (comprendente l’interruttore del
cavalletto laterale, l’interruttore della frizio-
ne e l’interruttore del folle) ha le seguenti
funzioni:
Impedire l’avviamento a marcia inne-
stata e a cavalletto laterale alzato, ma
con la leva frizione non tirata.
Impedire l’avviamento a marcia inne-
stata e con la leva frizione tirata, ma
con il cavalletto laterale ancora abbas-
sato.
Spegnere il motore quando la marcia è
innestata e si abbassa il cavalletto la-
terale.
Controllare periodicamente il funzionamen-
to dell’impianto di interruzione del circuito di
accensione in conformità alla seguente pro-
cedura:AVVERTENZA
HWA10250
Se si nota una disfunzione, fare control-
lare il sistema da un concessionarioYamaha prima di utilizzare il mezzo.U1B3H0H0.book Page 17 Monday, February 9, 2004 4:43 PM
Page 32 of 90
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-18
3

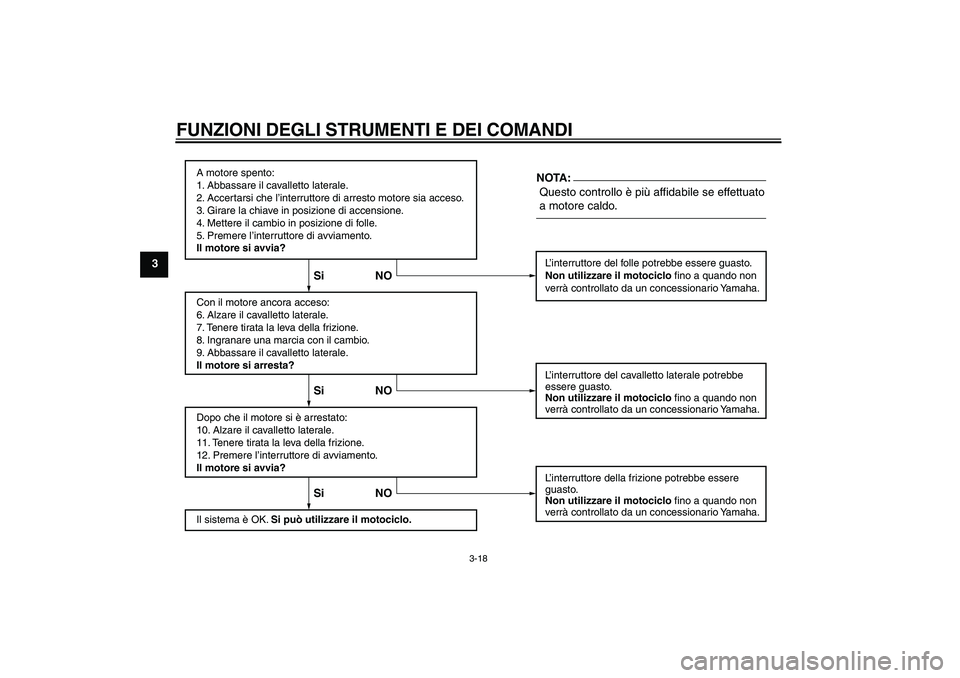

A motore spento:
1. Abbassare il cavalletto laterale.
2. Accertarsi che l’interruttore di arresto motore sia acceso.
3. Girare la chiave in posizione di accensione.
4. Mettere il cambio in posizione di folle.
5. Premere l’interruttore di avviamento.
Il motore si avvia?
Con il motore ancora acceso:
6. Alzare il cavalletto laterale.
7. Tenere tirata la leva della frizione.
8. Ingranare una marcia con il cambio.
9. Abbassare il cavalletto laterale.
Il motore si arresta?
Dopo che il motore si è arrestato:
10. Alzare il cavalletto laterale.
11. Tenere tirata la leva della frizione.
12. Premere l’interruttore di avviamento.
Il motore si avvia?
Il sistema è OK. Si può utilizzare il motociclo.
Questo controllo è più affidabile se effettuato
a motore caldo.L’interruttore del folle potrebbe essere guasto.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
L’interruttore del cavalletto laterale potrebbe
essere guasto.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
L’interruttore della frizione potrebbe essere
guasto.
Non utilizzare il motociclo fino a quando non
verrà controllato da un concessionario Yamaha.
Si NO Si NO Si NONOTA:
U1B3H0H0.book Page 18 Monday, February 9, 2004 4:43 PM
Page 33 of 90
CONTROLLI PRIMA DELL’UTILIZZO4-1
4
HAU15591

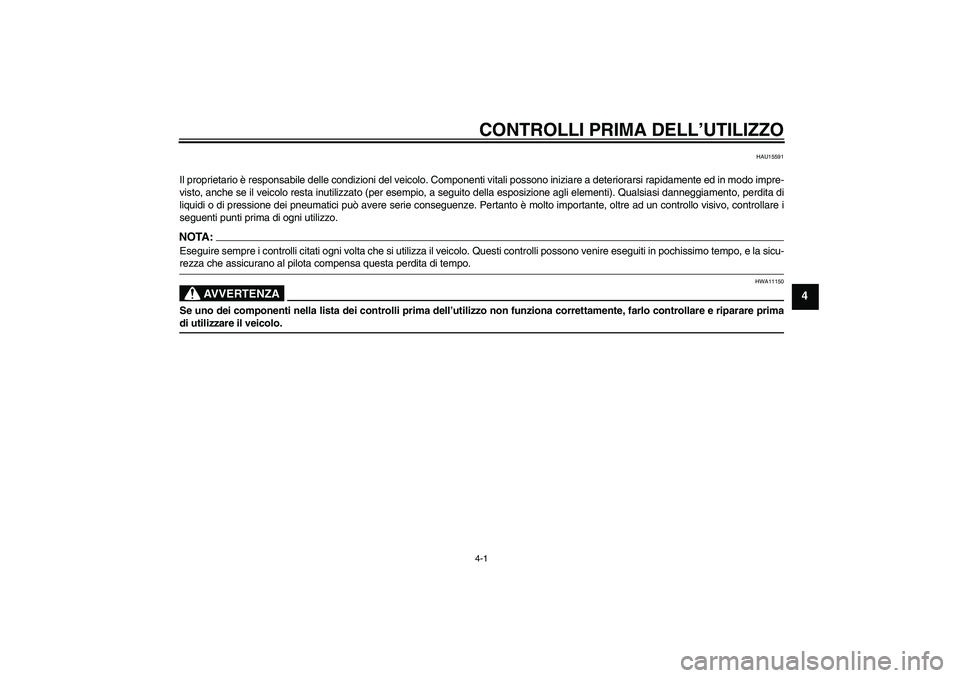

Il proprietario è responsabile delle condizioni del veicolo. Componenti vitali possono iniziare a deteriorarsi rapidamente ed in modo impre-
visto, anche se il veicolo resta inutilizzato (per esempio, a seguito della esposizione agli elementi). Qualsiasi danneggiamento, perdita di
liquidi o di pressione dei pneumatici può avere serie conseguenze. Pertanto è molto importante, oltre ad un controllo visivo, controllare i
seguenti punti prima di ogni utilizzo.NOTA:Eseguire sempre i controlli citati ogni volta che si utilizza il veicolo. Questi controlli possono venire eseguiti in pochissimo tempo, e la sicu-rezza che assicurano al pilota compensa questa perdita di tempo.
AVVERTENZA
HWA11150
Se uno dei componenti nella lista dei controlli prima dell’utilizzo non funziona correttamente, farlo controllare e riparare primadi utilizzare il veicolo.
U1B3H0H0.book Page 1 Monday, February 9, 2004 4:43 PM
Page 34 of 90
CONTROLLI PRIMA DELL’UTILIZZO
4-2
4
HAU15602

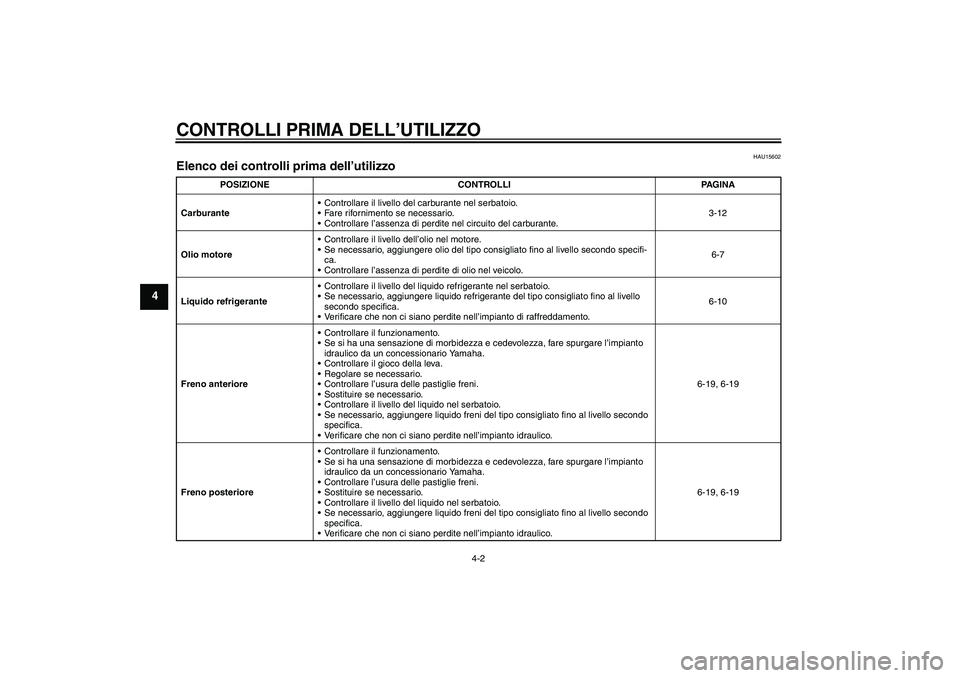

Elenco dei controlli prima dell’utilizzo
POSIZIONE CONTROLLI PAGINA
CarburanteControllare il livello del carburante nel serbatoio.
Fare rifornimento se necessario.
Controllare l’assenza di perdite nel circuito del carburante.3-12
Olio motoreControllare il livello dell’olio nel motore.
Se necessario, aggiungere olio del tipo consigliato fino al livello secondo specifi-
ca.
Controllare l’assenza di perdite di olio nel veicolo.6-7
Liquido refrigeranteControllare il livello del liquido refrigerante nel serbatoio.
Se necessario, aggiungere liquido refrigerante del tipo consigliato fino al livello
secondo specifica.
Verificare che non ci siano perdite nell’impianto di raffreddamento.6-10
Freno anterioreControllare il funzionamento.
Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
Controllare il gioco della leva.
Regolare se necessario.
Controllare l’usura delle pastiglie freni.
Sostituire se necessario.
Controllare il livello del liquido nel serbatoio.
Se necessario, aggiungere liquido freni del tipo consigliato fino al livello secondo
specifica.
Verificare che non ci siano perdite nell’impianto idraulico.6-19, 6-19
Freno posterioreControllare il funzionamento.
Se si ha una sensazione di morbidezza e cedevolezza, fare spurgare l’impianto
idraulico da un concessionario Yamaha.
Controllare l’usura delle pastiglie freni.
Sostituire se necessario.
Controllare il livello del liquido nel serbatoio.
Se necessario, aggiungere liquido freni del tipo consigliato fino al livello secondo
specifica.
Verificare che non ci siano perdite nell’impianto idraulico.6-19, 6-19
U1B3H0H0.book Page 2 Monday, February 9, 2004 4:43 PM
Page 35 of 90

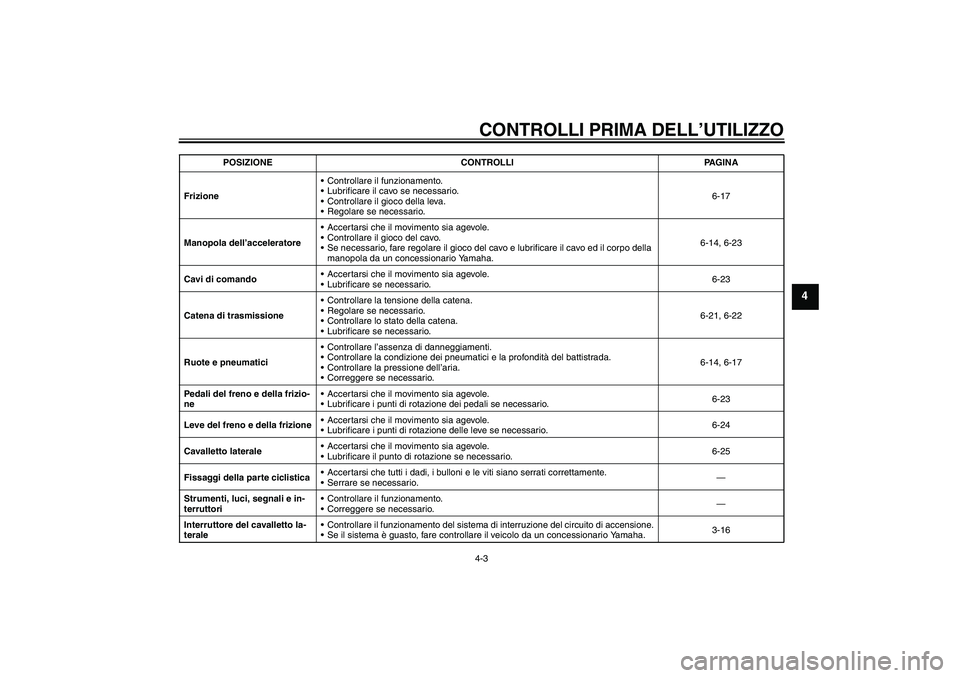

CONTROLLI PRIMA DELL’UTILIZZO4-3
4
FrizioneControllare il funzionamento.
Lubrificare il cavo se necessario.
Controllare il gioco della leva.
Regolare se necessario.6-17
Manopola dell’acceleratoreAccertarsi che il movimento sia agevole.
Controllare il gioco del cavo.
Se necessario, fare regolare il gioco del cavo e lubrificare il cavo ed il corpo della
manopola da un concessionario Yamaha.6-14, 6-23
Cavi di comandoAccertarsi che il movimento sia agevole.
Lubrificare se necessario.6-23
Catena di trasmissioneControllare la tensione della catena.
Regolare se necessario.
Controllare lo stato della catena.
Lubrificare se necessario.6-21, 6-22
Ruote e pneumaticiControllare l’assenza di danneggiamenti.
Controllare la condizione dei pneumatici e la profondità del battistrada.
Controllare la pressione dell’aria.
Correggere se necessario.6-14, 6-17
Pedali del freno e della frizio-
neAccertarsi che il movimento sia agevole.
Lubrificare i punti di rotazione dei pedali se necessario.6-23
Leve del freno e della frizioneAccertarsi che il movimento sia agevole.
Lubrificare i punti di rotazione delle leve se necessario.6-24
Cavalletto lateraleAccertarsi che il movimento sia agevole.
Lubrificare il punto di rotazione se necessario.6-25
Fissaggi della parte ciclisticaAccertarsi che tutti i dadi, i bulloni e le viti siano serrati correttamente.
Serrare se necessario.—
Strumenti, luci, segnali e in-
terruttoriControllare il funzionamento.
Correggere se necessario.—
Interruttore del cavalletto la-
teraleControllare il funzionamento del sistema di interruzione del circuito di accensione.
Se il sistema è guasto, fare controllare il veicolo da un concessionario Yamaha.3-16 POSIZIONE CONTROLLI PAGINA
U1B3H0H0.book Page 3 Monday, February 9, 2004 4:43 PM
Page 36 of 90

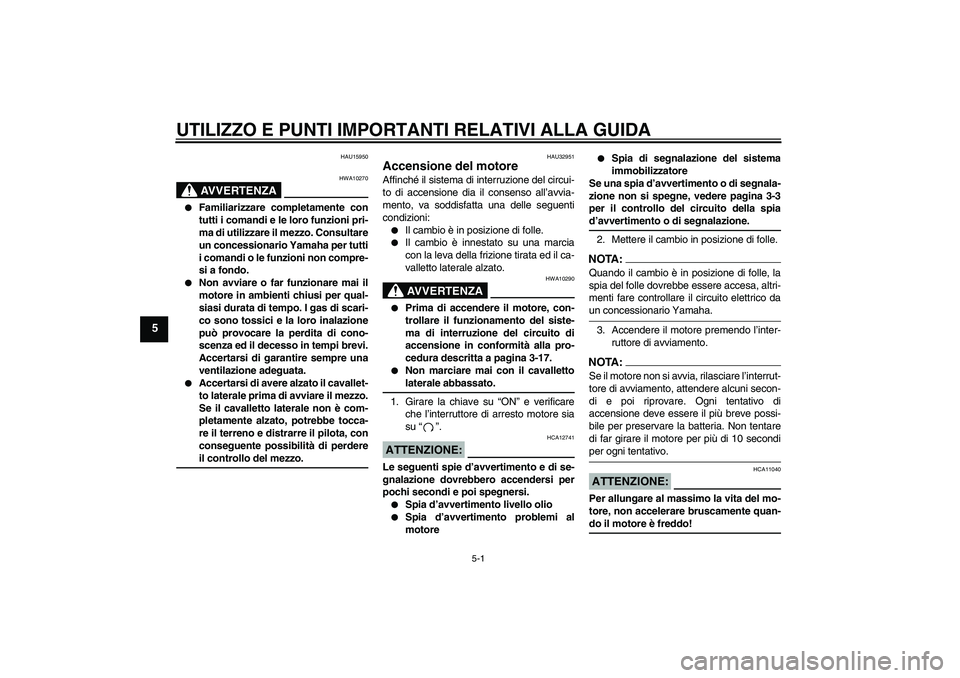

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-1
5
HAU15950
AVVERTENZA
HWA10270
Familiarizzare completamente con
tutti i comandi e le loro funzioni pri-
ma di utilizzare il mezzo. Consultare
un concessionario Yamaha per tutti
i comandi o le funzioni non compre-
si a fondo.
Non avviare o far funzionare mai il
motore in ambienti chiusi per qual-
siasi durata di tempo. I gas di scari-
co sono tossici e la loro inalazione
può provocare la perdita di cono-
scenza ed il decesso in tempi brevi.
Accertarsi di garantire sempre una
ventilazione adeguata.
Accertarsi di avere alzato il cavallet-
to laterale prima di avviare il mezzo.
Se il cavalletto laterale non è com-
pletamente alzato, potrebbe tocca-
re il terreno e distrarre il pilota, con
conseguente possibilità di perdereil controllo del mezzo.
HAU32951
Accensione del motore Affinché il sistema di interruzione del circui-
to di accensione dia il consenso all’avvia-
mento, va soddisfatta una delle seguenti
condizioni:
Il cambio è in posizione di folle.
Il cambio è innestato su una marcia
con la leva della frizione tirata ed il ca-
valletto laterale alzato.AVVERTENZA
HWA10290
Prima di accendere il motore, con-
trollare il funzionamento del siste-
ma di interruzione del circuito di
accensione in conformità alla pro-
cedura descritta a pagina 3-17.
Non marciare mai con il cavallettolaterale abbassato.
1. Girare la chiave su “ON” e verificare
che l’interruttore di arresto motore sia
su “”.
ATTENZIONE:
HCA12741
Le seguenti spie d’avvertimento e di se-
gnalazione dovrebbero accendersi per
pochi secondi e poi spegnersi.
Spia d’avvertimento livello olio
Spia d’avvertimento problemi al
motore
Spia di segnalazione del sistema
immobilizzatore
Se una spia d’avvertimento o di segnala-
zione non si spegne, vedere pagina 3-3
per il controllo del circuito della spia
d’avvertimento o di segnalazione.
2. Mettere il cambio in posizione di folle.NOTA:Quando il cambio è in posizione di folle, la
spia del folle dovrebbe essere accesa, altri-
menti fare controllare il circuito elettrico daun concessionario Yamaha.
3. Accendere il motore premendo l’inter-
ruttore di avviamento.NOTA:Se il motore non si avvia, rilasciare l’interrut-
tore di avviamento, attendere alcuni secon-
di e poi riprovare. Ogni tentativo di
accensione deve essere il più breve possi-
bile per preservare la batteria. Non tentare
di far girare il motore per più di 10 secondiper ogni tentativo.ATTENZIONE:
HCA11040
Per allungare al massimo la vita del mo-
tore, non accelerare bruscamente quan-do il motore è freddo!
U1B3H0H0.book Page 1 Monday, February 9, 2004 4:43 PM
Page 37 of 90
UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-2
5
NOTA:Il motore è caldo quando risponde rapida-mente all’acceleratore.
HAU16671

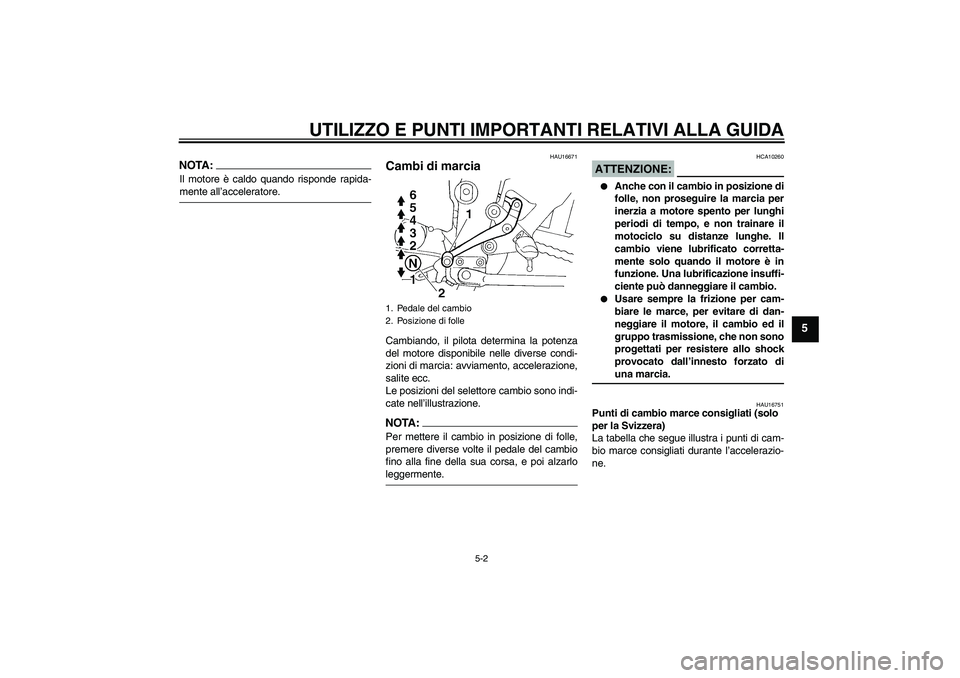

Cambi di marcia Cambiando, il pilota determina la potenza
del motore disponibile nelle diverse condi-
zioni di marcia: avviamento, accelerazione,
salite ecc.
Le posizioni del selettore cambio sono indi-
cate nell’illustrazione.NOTA:Per mettere il cambio in posizione di folle,
premere diverse volte il pedale del cambio
fino alla fine della sua corsa, e poi alzarloleggermente.
ATTENZIONE:
HCA10260
Anche con il cambio in posizione di
folle, non proseguire la marcia per
inerzia a motore spento per lunghi
periodi di tempo, e non trainare il
motociclo su distanze lunghe. Il
cambio viene lubrificato corretta-
mente solo quando il motore è in
funzione. Una lubrificazione insuffi-
ciente può danneggiare il cambio.
Usare sempre la frizione per cam-
biare le marce, per evitare di dan-
neggiare il motore, il cambio ed il
gruppo trasmissione, che non sono
progettati per resistere allo shock
provocato dall’innesto forzato diuna marcia.
HAU16751
Punti di cambio marce consigliati (solo
per la Svizzera)
La tabella che segue illustra i punti di cam-
bio marce consigliati durante l’accelerazio-
ne.
1. Pedale del cambio
2. Posizione di folle
U1B3H0H0.book Page 2 Monday, February 9, 2004 4:43 PM
Page 38 of 90
UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-3
5
NOTA :
Per scalare due marce in una volta, ridurre
in conformità la velocità (per es., scendere
a 35 km/h (22 mi/h) per passare dalla quintaalla terza).
HAU16810

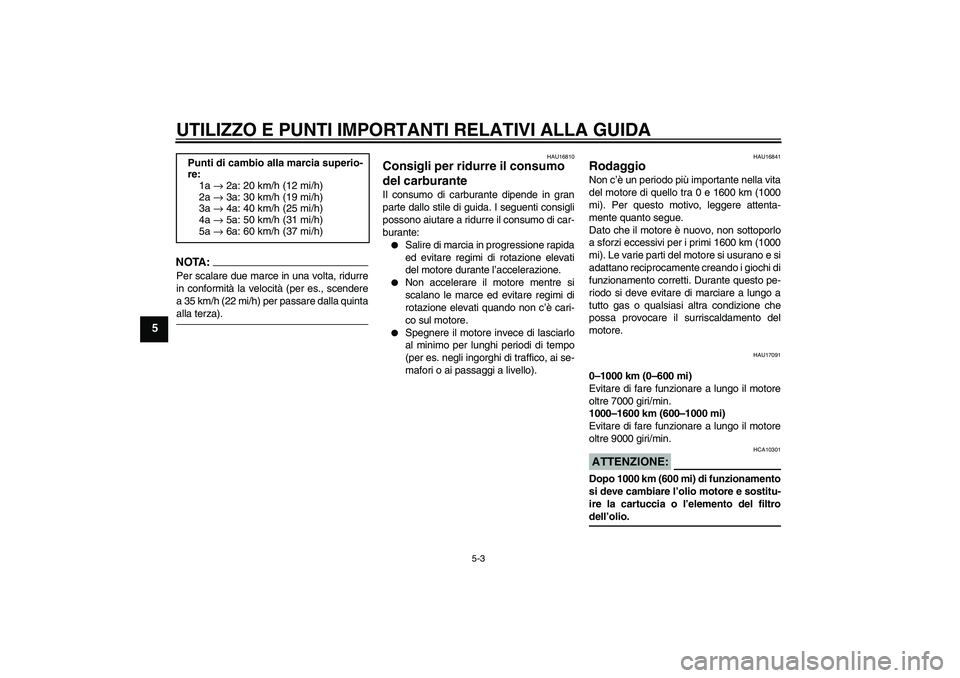

Consigli per ridurre il consumo
del carburante Il consumo di carburante dipende in gran
parte dallo stile di guida. I seguenti consigli
possono aiutare a ridurre il consumo di car-
burante:
Salire di marcia in progressione rapida
ed evitare regimi di rotazione elevati
del motore durante l’accelerazione.
Non accelerare il motore mentre si
scalano le marce ed evitare regimi di
rotazione elevati quando non c’è cari-
co sul motore.
Spegnere il motore invece di lasciarlo
al minimo per lunghi periodi di tempo
(per es. negli ingorghi di traffico, ai se-
mafori o ai passaggi a livello).
HAU16841
Rodaggio Non c’è un periodo più importante nella vita
del motore di quello tra 0 e 1600 km (1000
mi). Per questo motivo, leggere attenta-
mente quanto segue.
Dato che il motore è nuovo, non sottoporlo
a sforzi eccessivi per i primi 1600 km (1000
mi). Le varie parti del motore si usurano e si
adattano reciprocamente creando i giochi di
funzionamento corretti. Durante questo pe-
riodo si deve evitare di marciare a lungo a
tutto gas o qualsiasi altra condizione che
possa provocare il surriscaldamento del
motore.
HAU17091
0–1000 km (0–600 mi)
Evitare di fare funzionare a lungo il motore
oltre 7000 giri/min.
1000–1600 km (600–1000 mi)
Evitare di fare funzionare a lungo il motore
oltre 9000 giri/min.ATTENZIONE:
HCA10301
Dopo 1000 km (600 mi) di funzionamento
si deve cambiare l’olio motore e sostitu-
ire la cartuccia o l’elemento del filtrodell’olio. Punti di cambio alla marcia superio-
re:
1a → 2a: 20 km/h (12 mi/h)
2a → 3a: 30 km/h (19 mi/h)
3a → 4a: 40 km/h (25 mi/h)
4a → 5a: 50 km/h (31 mi/h)
5a → 6a: 60 km/h (37 mi/h)
U1B3H0H0.book Page 3 Monday, February 9, 2004 4:43 PM
Page 39 of 90

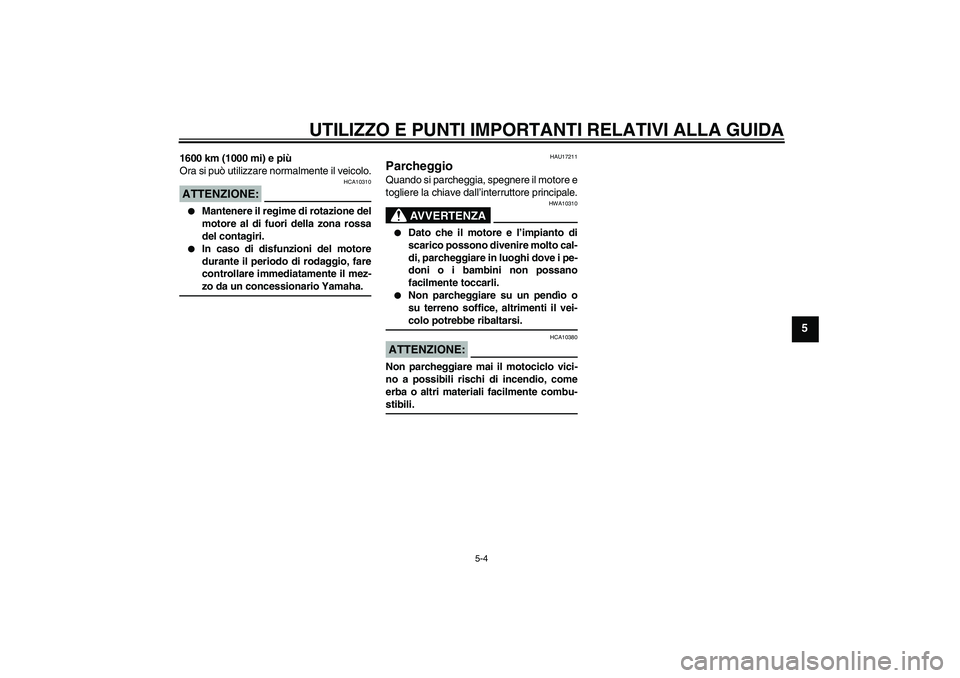

UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-4
5
1600 km (1000 mi) e più
Ora si può utilizzare normalmente il veicolo.ATTENZIONE:
HCA10310
Mantenere il regime di rotazione del
motore al di fuori della zona rossa
del contagiri.
In caso di disfunzioni del motore
durante il periodo di rodaggio, fare
controllare immediatamente il mez-zo da un concessionario Yamaha.
HAU17211
Parcheggio Quando si parcheggia, spegnere il motore e
togliere la chiave dall’interruttore principale.
AVVERTENZA
HWA10310
Dato che il motore e l’impianto di
scarico possono divenire molto cal-
di, parcheggiare in luoghi dove i pe-
doni o i bambini non possano
facilmente toccarli.
Non parcheggiare su un pendìo o
su terreno soffice, altrimenti il vei-colo potrebbe ribaltarsi.
ATTENZIONE:
HCA10380
Non parcheggiare mai il motociclo vici-
no a possibili rischi di incendio, come
erba o altri materiali facilmente combu-stibili.
U1B3H0H0.book Page 4 Monday, February 9, 2004 4:43 PM
Page 40 of 90

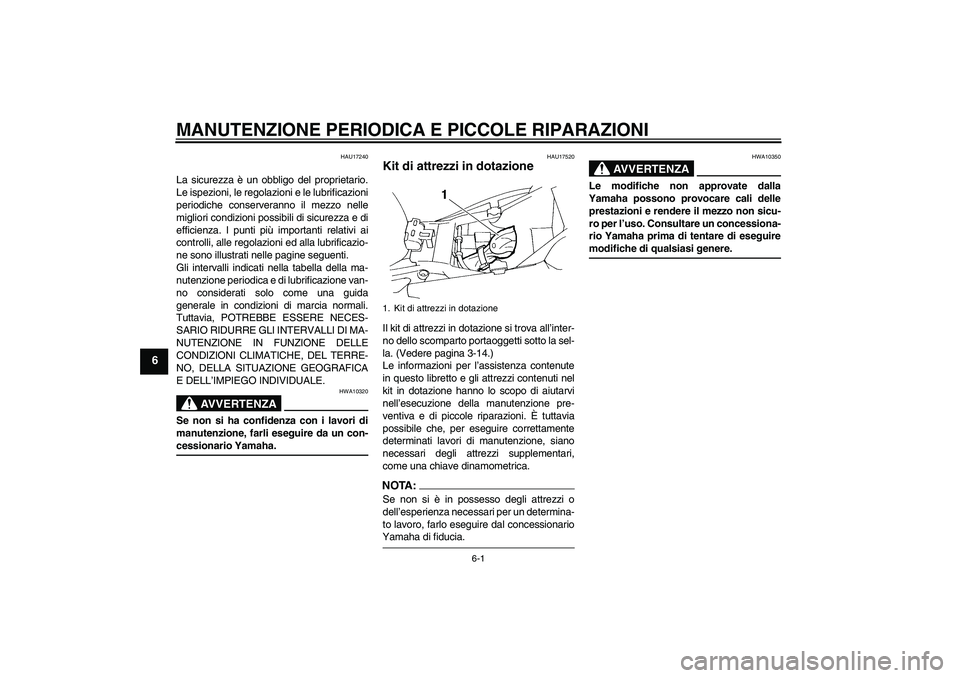

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-1
6
HAU17240
La sicurezza è un obbligo del proprietario.
Le ispezioni, le regolazioni e le lubrificazioni
periodiche conserveranno il mezzo nelle
migliori condizioni possibili di sicurezza e di
efficienza. I punti più importanti relativi ai
controlli, alle regolazioni ed alla lubrificazio-
ne sono illustrati nelle pagine seguenti.
Gli intervalli indicati nella tabella della ma-
nutenzione periodica e di lubrificazione van-
no considerati solo come una guida
generale in condizioni di marcia normali.
Tuttavia, POTREBBE ESSERE NECES-
SARIO RIDURRE GLI INTERVALLI DI MA-
NUTENZIONE IN FUNZIONE DELLE
CONDIZIONI CLIMATICHE, DEL TERRE-
NO, DELLA SITUAZIONE GEOGRAFICA
E DELL’IMPIEGO INDIVIDUALE.
AVVERTENZA
HWA10320
Se non si ha confidenza con i lavori di
manutenzione, farli eseguire da un con-cessionario Yamaha.
HAU17520
Kit di attrezzi in dotazione Il kit di attrezzi in dotazione si trova all’inter-
no dello scomparto portaoggetti sotto la sel-
la. (Vedere pagina 3-14.)
Le informazioni per l’assistenza contenute
in questo libretto e gli attrezzi contenuti nel
kit in dotazione hanno lo scopo di aiutarvi
nell’esecuzione della manutenzione pre-
ventiva e di piccole riparazioni. È tuttavia
possibile che, per eseguire correttamente
determinati lavori di manutenzione, siano
necessari degli attrezzi supplementari,
come una chiave dinamometrica.NOTA:Se non si è in possesso degli attrezzi o
dell’esperienza necessari per un determina-
to lavoro, farlo eseguire dal concessionarioYamaha di fiducia.
AVVERTENZA
HWA10350
Le modifiche non approvate dalla
Yamaha possono provocare cali delle
prestazioni e rendere il mezzo non sicu-
ro per l’uso. Consultare un concessiona-
rio Yamaha prima di tentare di eseguiremodifiche di qualsiasi genere.
1. Kit di attrezzi in dotazione
U1B3H0H0.book Page 1 Monday, February 9, 2004 4:43 PM
