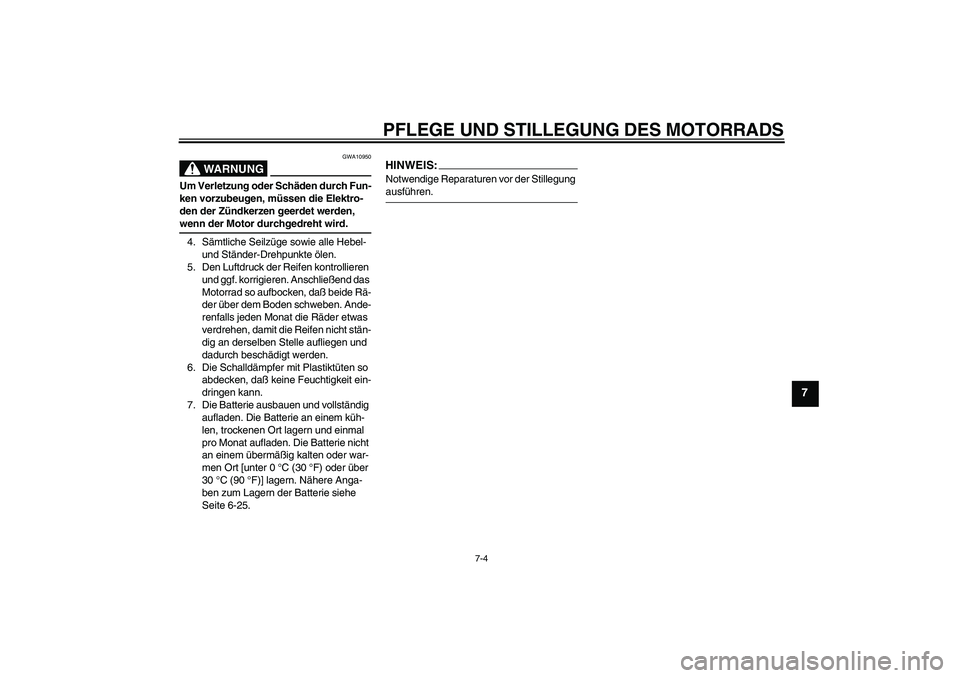

PFLEGE UND STILLEGUNG DES MOTORRADS
7-4
7
WARNUNG
GWA10950
Um Verletzung oder Schäden durch Fun-
ken vorzubeugen, müssen die Elektro-
den der Zündkerzen geerdet werden, wenn der Motor durchgedreht wird.
4. Sämtliche Seilzüge sowie alle Hebel-
und Ständer-Drehpunkte ölen.
5. Den Luftdruck der Reifen kontrollieren
und ggf. korrigieren. Anschließend das
Motorrad so aufbocken, daß beide Rä-
der über dem Boden schweben. Ande-
renfalls jeden Monat die Räder etwas
verdrehen, damit die Reifen nicht stän-
dig an derselben Stelle aufliegen und
dadurch beschädigt werden.
6. Die Schalldämpfer mit Plastiktüten so
abdecken, daß keine Feuchtigkeit ein-
dringen kann.
7. Die Batterie ausbauen und vollständig
aufladen. Die Batterie an einem küh-
len, trockenen Ort lagern und einmal
pro Monat aufladen. Die Batterie nicht
an einem übermäßig kalten oder war-
men Ort [unter 0 °C (30 °F) oder über
30 °C (90 °F)] lagern. Nähere Anga-
ben zum Lagern der Batterie siehe
Seite 6-25.
HINWEIS:Notwendige Reparaturen vor der Stillegung ausführen.
U1B3G1G0.book Page 4 Tuesday, July 6, 2004 10:09 AM

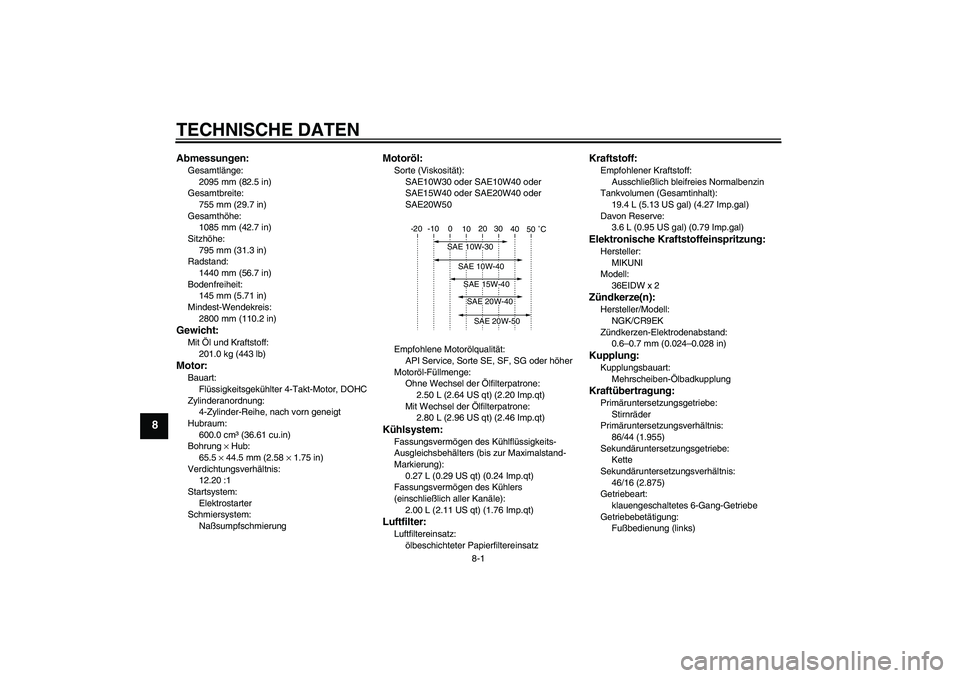

TECHNISCHE DATEN
8-1
8
Abmessungen:Gesamtlänge:
2095 mm (82.5 in)
Gesamtbreite:
755 mm (29.7 in)
Gesamthöhe:
1085 mm (42.7 in)
Sitzhöhe:
795 mm (31.3 in)
Radstand:
1440 mm (56.7 in)
Bodenfreiheit:
145 mm (5.71 in)
Mindest-Wendekreis:
2800 mm (110.2 in)Gewicht:Mit Öl und Kraftstoff:
201.0 kg (443 lb)Motor:Bauart:
Flüssigkeitsgekühlter 4-Takt-Motor, DOHC
Zylinderanordnung:
4-Zylinder-Reihe, nach vorn geneigt
Hubraum:
600.0 cm³ (36.61 cu.in)
Bohrung × Hub:
65.5 × 44.5 mm (2.58 × 1.75 in)
Verdichtungsverhältnis:
12.20 :1
Startsystem:
Elektrostarter
Schmiersystem:
Naßsumpfschmierung
Motoröl:Sorte (Viskosität):
SAE10W30 oder SAE10W40 oder
SAE15W40 oder SAE20W40 oder
SAE20W50
Empfohlene Motorölqualität:
API Service, Sorte SE, SF, SG oder höher
Motoröl-Füllmenge:
Ohne Wechsel der Ölfilterpatrone:
2.50 L (2.64 US qt) (2.20 Imp.qt)
Mit Wechsel der Ölfilterpatrone:
2.80 L (2.96 US qt) (2.46 Imp.qt)Kühlsystem:Fassungsvermögen des Kühlflüssigkeits-
Ausgleichsbehälters (bis zur Maximalstand-
Markierung):
0.27 L (0.29 US qt) (0.24 Imp.qt)
Fassungsvermögen des Kühlers
(einschließlich aller Kanäle):
2.00 L (2.11 US qt) (1.76 Imp.qt)Luftfilter:Luftfiltereinsatz:
ölbeschichteter Papierfiltereinsatz
Kraftstoff:Empfohlener Kraftstoff:
Ausschließlich bleifreies Normalbenzin
Tankvolumen (Gesamtinhalt):
19.4 L (5.13 US gal) (4.27 Imp.gal)
Davon Reserve:
3.6 L (0.95 US gal) (0.79 Imp.gal)Elektronische Kraftstoffeinspritzung:Hersteller:
MIKUNI
Modell:
36EIDW x 2Zündkerze(n):Hersteller/Modell:
NGK/CR9EK
Zündkerzen-Elektrodenabstand:
0.6–0.7 mm (0.024–0.028 in)Kupplung:Kupplungsbauart:
Mehrscheiben-ÖlbadkupplungKraftübertragung:Primäruntersetzungsgetriebe:
Stirnräder
Primäruntersetzungsverhältnis:
86/44 (1.955)
Sekundäruntersetzungsgetriebe:
Kette
Sekundäruntersetzungsverhältnis:
46/16 (2.875)
Getriebeart:
klauengeschaltetes 6-Gang-Getriebe
Getriebebetätigung:
Fußbedienung (links)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
U1B3G1G0.book Page 1 Tuesday, July 6, 2004 10:09 AM

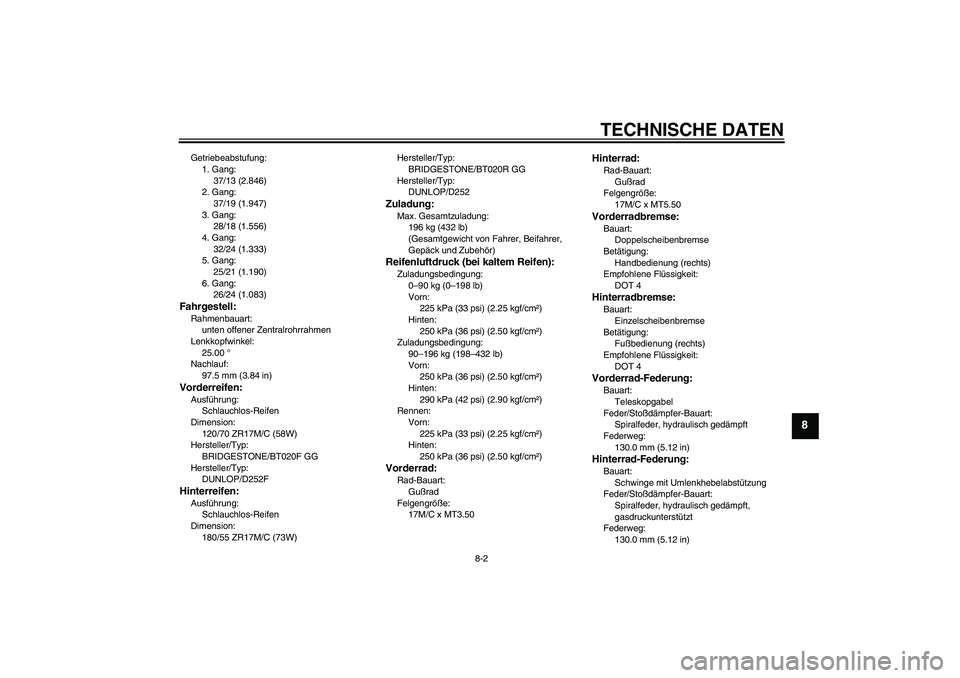

TECHNISCHE DATEN
8-2
8
Getriebeabstufung:
1. Gang:
37/13 (2.846)
2. Gang:
37/19 (1.947)
3. Gang:
28/18 (1.556)
4. Gang:
32/24 (1.333)
5. Gang:
25/21 (1.190)
6. Gang:
26/24 (1.083)Fahrgestell:Rahmenbauart:
unten offener Zentralrohrrahmen
Lenkkopfwinkel:
25.00 °
Nachlauf:
97.5 mm (3.84 in)Vorderreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
120/70 ZR17M/C (58W)
Hersteller/Typ:
BRIDGESTONE/BT020F GG
Hersteller/Typ:
DUNLOP/D252FHinterreifen:Ausführung:
Schlauchlos-Reifen
Dimension:
180/55 ZR17M/C (73W)Hersteller/Typ:
BRIDGESTONE/BT020R GG
Hersteller/Typ:
DUNLOP/D252
Zuladung:Max. Gesamtzuladung:
196 kg (432 lb)
(Gesamtgewicht von Fahrer, Beifahrer,
Gepäck und Zubehör)Reifenluftdruck (bei kaltem Reifen):Zuladungsbedingung:
0–90 kg (0–198 lb)
Vorn:
225 kPa (33 psi) (2.25 kgf/cm²)
Hinten:
250 kPa (36 psi) (2.50 kgf/cm²)
Zuladungsbedingung:
90–196 kg (198–432 lb)
Vorn:
250 kPa (36 psi) (2.50 kgf/cm²)
Hinten:
290 kPa (42 psi) (2.90 kgf/cm²)
Rennen:
Vorn:
225 kPa (33 psi) (2.25 kgf/cm²)
Hinten:
250 kPa (36 psi) (2.50 kgf/cm²)Vorderrad:Rad-Bauart:
Gußrad
Felgengröße:
17M/C x MT3.50
Hinterrad:Rad-Bauart:
Gußrad
Felgengröße:
17M/C x MT5.50Vorderradbremse:Bauart:
Doppelscheibenbremse
Betätigung:
Handbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Hinterradbremse:Bauart:
Einzelscheibenbremse
Betätigung:
Fußbedienung (rechts)
Empfohlene Flüssigkeit:
DOT 4Vorderrad-Federung:Bauart:
Teleskopgabel
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft
Federweg:
130.0 mm (5.12 in)Hinterrad-Federung:Bauart:
Schwinge mit Umlenkhebelabstützung
Feder/Stoßdämpfer-Bauart:
Spiralfeder, hydraulisch gedämpft,
gasdruckunterstützt
Federweg:
130.0 mm (5.12 in)
U1B3G1G0.book Page 2 Tuesday, July 6, 2004 10:09 AM

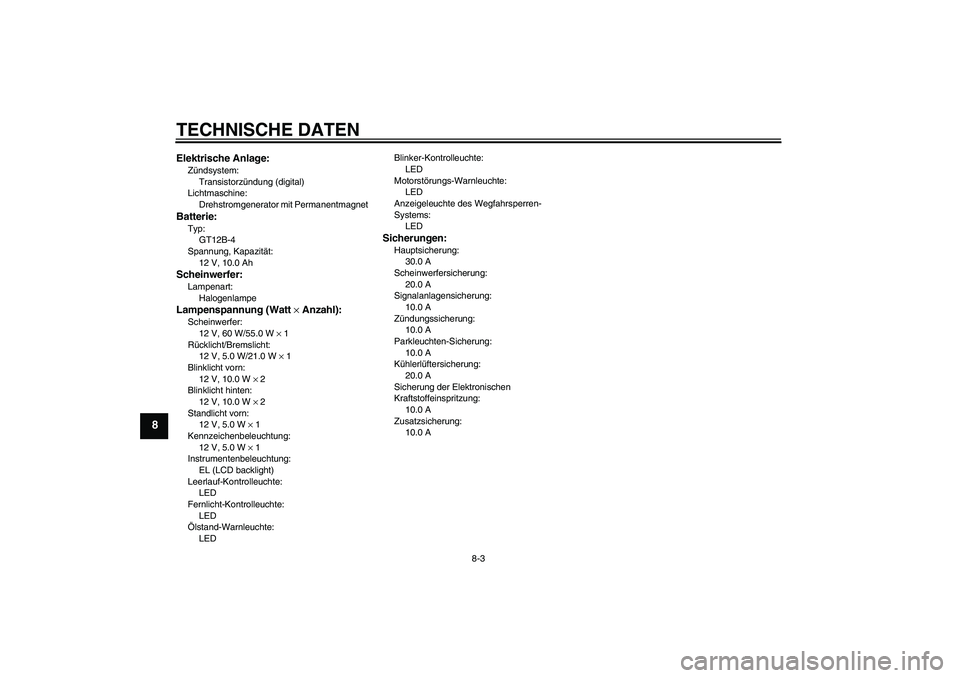

TECHNISCHE DATEN
8-3
8
Elektrische Anlage:Zündsystem:
Transistorzündung (digital)
Lichtmaschine:
Drehstromgenerator mit PermanentmagnetBatterie:Typ:
GT12B-4
Spannung, Kapazität:
12 V, 10.0 AhScheinwerfer:Lampenart:
HalogenlampeLampenspannung (Watt × Anzahl):Scheinwerfer:
12 V, 60 W/55.0 W × 1
Rücklicht/Bremslicht:
12 V, 5.0 W/21.0 W × 1
Blinklicht vorn:
12 V, 10.0 W × 2
Blinklicht hinten:
12 V, 10.0 W × 2
Standlicht vorn:
12 V, 5.0 W × 1
Kennzeichenbeleuchtung:
12 V, 5.0 W × 1
Instrumentenbeleuchtung:
EL (LCD backlight)
Leerlauf-Kontrolleuchte:
LED
Fernlicht-Kontrolleuchte:
LED
Ölstand-Warnleuchte:
LEDBlinker-Kontrolleuchte:
LED
Motorstörungs-Warnleuchte:
LED
Anzeigeleuchte des Wegfahrsperren-
Systems:
LED
Sicherungen:Hauptsicherung:
30.0 A
Scheinwerfersicherung:
20.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
10.0 A
Parkleuchten-Sicherung:
10.0 A
Kühlerlüftersicherung:
20.0 A
Sicherung der Elektronischen
Kraftstoffeinspritzung:
10.0 A
Zusatzsicherung:
10.0 A
U1B3G1G0.book Page 3 Tuesday, July 6, 2004 10:09 AM

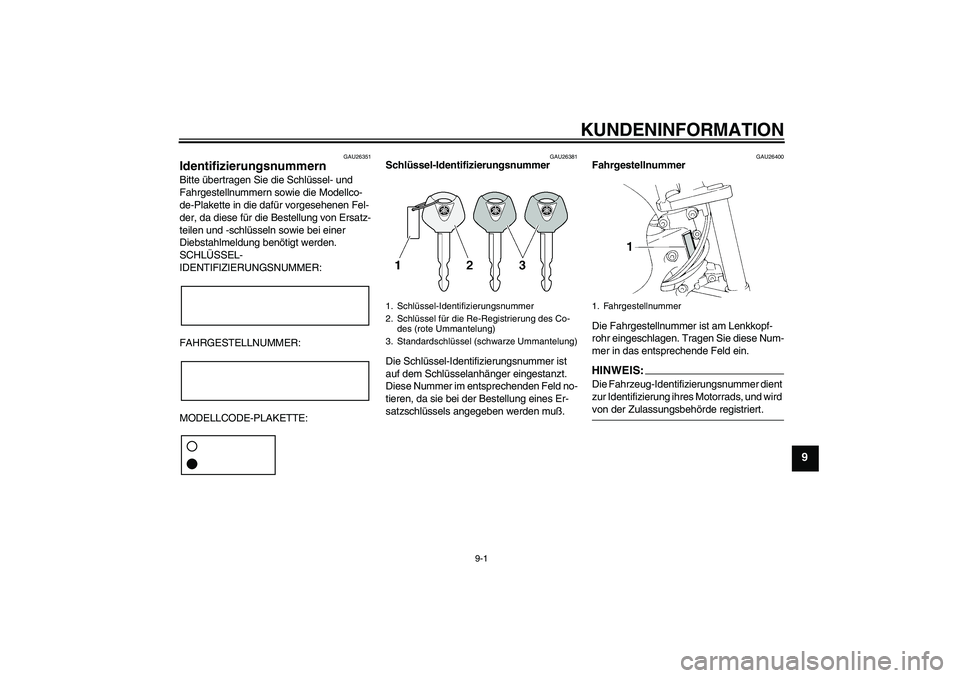

KUNDENINFORMATION
9-1
9
GAU26351
Identifizierungsnummern Bitte übertragen Sie die Schlüssel- und
Fahrgestellnummern sowie die Modellco-
de-Plakette in die dafür vorgesehenen Fel-
der, da diese für die Bestellung von Ersatz-
teilen und -schlüsseln sowie bei einer
Diebstahlmeldung benötigt werden.
SCHLÜSSEL-
IDENTIFIZIERUNGSNUMMER:
FAHRGESTELLNUMMER:
MODELLCODE-PLAKETTE:
GAU26381
Schlüssel-Identifizierungsnummer
Die Schlüssel-Identifizierungsnummer ist
auf dem Schlüsselanhänger eingestanzt.
Diese Nummer im entsprechenden Feld no-
tieren, da sie bei der Bestellung eines Er-
satzschlüssels angegeben werden muß.
GAU26400
Fahrgestellnummer
Die Fahrgestellnummer ist am Lenkkopf-
rohr eingeschlagen. Tragen Sie diese Num-
mer in das entsprechende Feld ein.HINWEIS:Die Fahrzeug-Identifizierungsnummer dient
zur Identifizierung ihres Motorrads, und wird von der Zulassungsbehörde registriert.
1. Schlüssel-Identifizierungsnummer
2. Schlüssel für die Re-Registrierung des Co-
des (rote Ummantelung)
3. Standardschlüssel (schwarze Ummantelung)
1. Fahrgestellnummer
U1B3G1G0.book Page 1 Tuesday, July 6, 2004 10:09 AM

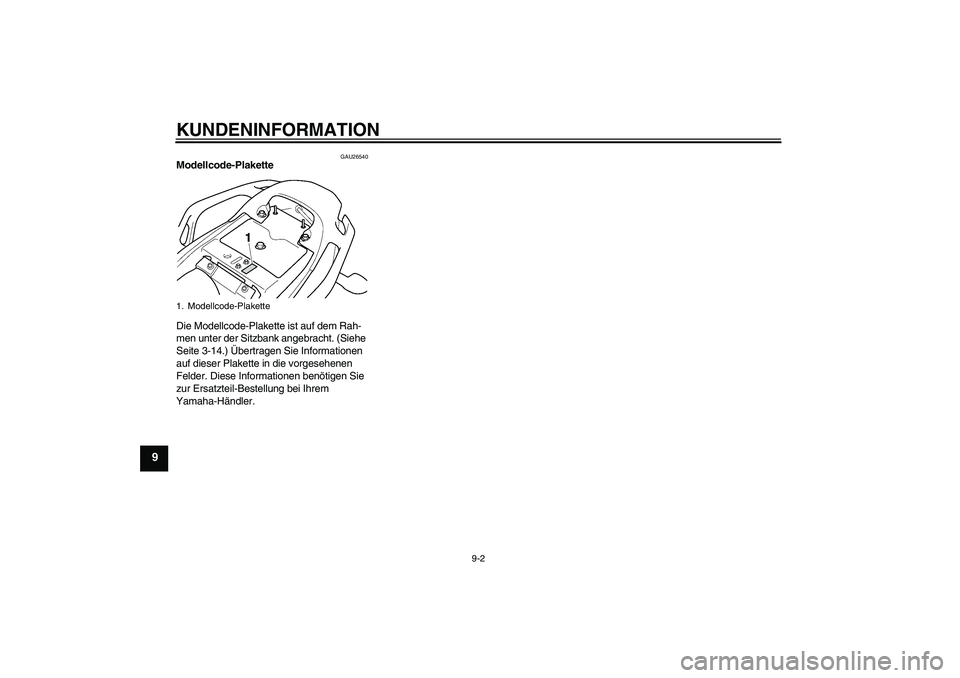

KUNDENINFORMATION
9-2
9
GAU26540
Modellcode-Plakette
Die Modellcode-Plakette ist auf dem Rah-
men unter der Sitzbank angebracht. (Siehe
Seite 3-14.) Übertragen Sie Informationen
auf dieser Plakette in die vorgesehenen
Felder. Diese Informationen benötigen Sie
zur Ersatzteil-Bestellung bei Ihrem
Yamaha-Händler.1. Modellcode-PlaketteU1B3G1G0.book Page 2 Tuesday, July 6, 2004 10:09 AM

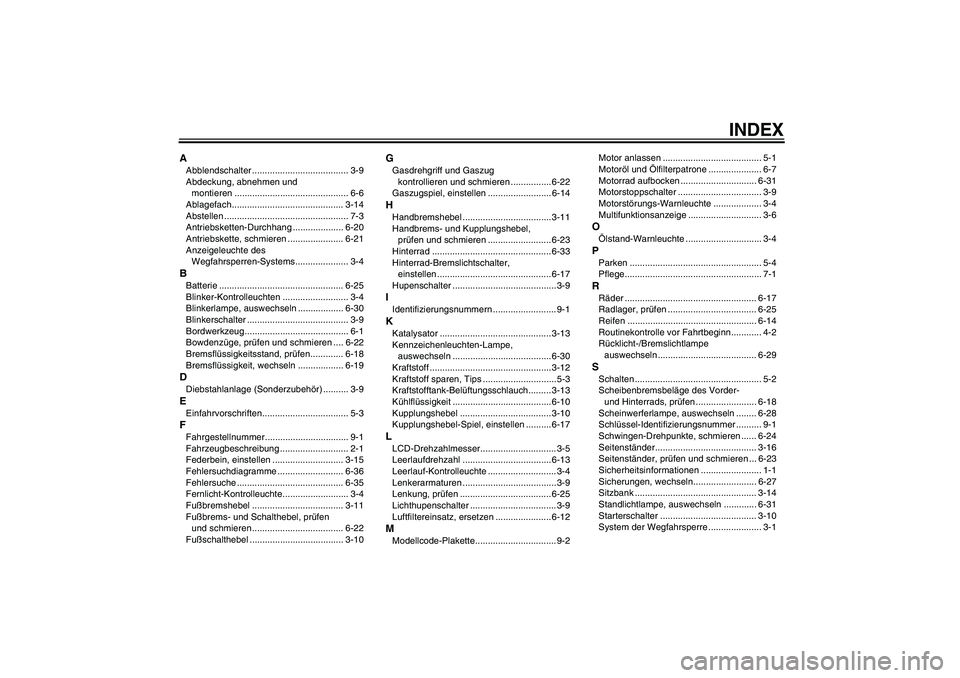

INDEX
AAbblendschalter ...................................... 3-9
Abdeckung, abnehmen und
montieren ............................................. 6-6
Ablagefach............................................ 3-14
Abstellen ................................................. 7-3
Antriebsketten-Durchhang .................... 6-20
Antriebskette, schmieren ...................... 6-21
Anzeigeleuchte des
Wegfahrsperren-Systems..................... 3-4BBatterie ................................................. 6-25
Blinker-Kontrolleuchten .......................... 3-4
Blinkerlampe, auswechseln .................. 6-30
Blinkerschalter ........................................ 3-9
Bordwerkzeug......................................... 6-1
Bowdenzüge, prüfen und schmieren .... 6-22
Bremsflüssigkeitsstand, prüfen............. 6-18
Bremsflüssigkeit, wechseln .................. 6-19DDiebstahlanlage (Sonderzubehör) .......... 3-9EEinfahrvorschriften.................................. 5-3FFahrgestellnummer................................. 9-1
Fahrzeugbeschreibung ........................... 2-1
Federbein, einstellen ............................ 3-15
Fehlersuchdiagramme .......................... 6-36
Fehlersuche .......................................... 6-35
Fernlicht-Kontrolleuchte.......................... 3-4
Fußbremshebel .................................... 3-11
Fußbrems- und Schalthebel, prüfen
und schmieren .................................... 6-22
Fußschalthebel ..................................... 3-10
GGasdrehgriff und Gaszug
kontrollieren und schmieren ................ 6-22
Gaszugspiel, einstellen ......................... 6-14HHandbremshebel ................................... 3-11
Handbrems- und Kupplungshebel,
prüfen und schmieren ......................... 6-23
Hinterrad ............................................... 6-33
Hinterrad-Bremslichtschalter,
einstellen ............................................. 6-17
Hupenschalter ......................................... 3-9IIdentifizierungsnummern ......................... 9-1KKatalysator ............................................ 3-13
Kennzeichenleuchten-Lampe,
auswechseln .......................................6-30
Kraftstoff ................................................3-12
Kraftstoff sparen, Tips .............................5-3
Kraftstofftank-Belüftungsschlauch......... 3-13
Kühlflüssigkeit .......................................6-10
Kupplungshebel .................................... 3-10
Kupplungshebel-Spiel, einstellen .......... 6-17LLCD-Drehzahlmesser.............................. 3-5
Leerlaufdrehzahl ...................................6-13
Leerlauf-Kontrolleuchte ........................... 3-4
Lenkerarmaturen .....................................3-9
Lenkung, prüfen .................................... 6-25
Lichthupenschalter .................................. 3-9
Luftfiltereinsatz, ersetzen ...................... 6-12MModellcode-Plakette................................ 9-2Motor anlassen ....................................... 5-1
Motoröl und Ölfilterpatrone ..................... 6-7
Motorrad aufbocken .............................. 6-31
Motorstoppschalter ................................. 3-9
Motorstörungs-Warnleuchte ................... 3-4
Multifunktionsanzeige ............................. 3-6
OÖlstand-Warnleuchte .............................. 3-4PParken .................................................... 5-4
Pflege...................................................... 7-1RRäder .................................................... 6-17
Radlager, prüfen ................................... 6-25
Reifen ................................................... 6-14
Routinekontrolle vor Fahrtbeginn............ 4-2
Rücklicht-/Bremslichtlampe
auswechseln ....................................... 6-29SSchalten .................................................. 5-2
Scheibenbremsbeläge des Vorder-
und Hinterrads, prüfen ........................ 6-18
Scheinwerferlampe, auswechseln ........ 6-28
Schlüssel-Identifizierungsnummer .......... 9-1
Schwingen-Drehpunkte, schmieren ...... 6-24
Seitenständer........................................ 3-16
Seitenständer, prüfen und schmieren ... 6-23
Sicherheitsinformationen ........................ 1-1
Sicherungen, wechseln......................... 6-27
Sitzbank ................................................ 3-14
Standlichtlampe, auswechseln ............. 6-31
Starterschalter ...................................... 3-10
System der Wegfahrsperre ..................... 3-1
U1B3G1G0.book Page 1 Tuesday, July 6, 2004 10:09 AM

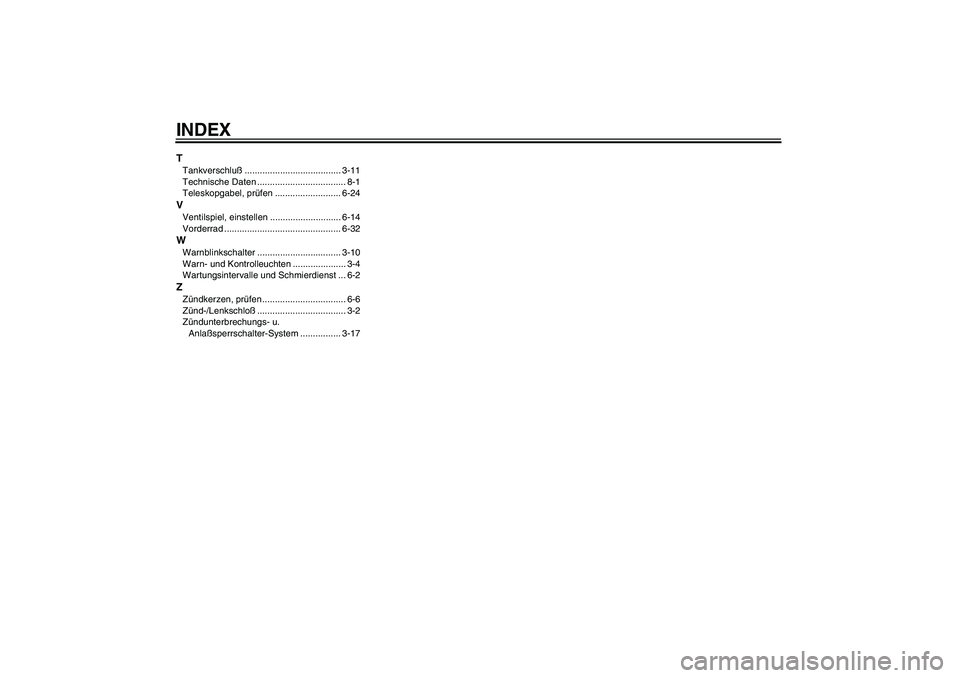

INDEXTTankverschluß...................................... 3-11
Technische Daten ................................... 8-1
Teleskopgabel, prüfen .......................... 6-24VVentilspiel, einstellen ............................ 6-14
Vorderrad .............................................. 6-32WWarnblinkschalter ................................. 3-10
Warn- und Kontrolleuchten ..................... 3-4
Wartungsintervalle und Schmierdienst ... 6-2ZZündkerzen, prüfen ................................. 6-6
Zünd-/Lenkschloß................................... 3-2
Zündunterbrechungs- u.
Anlaßsperrschalter-System ................ 3-17
U1B3G1G0.book Page 2 Tuesday, July 6, 2004 10:09 AM

U1B3G1G0.book Page 3 Tuesday, July 6, 2004 10:09 AM

AUF RECYCLINGPAPIER GEDRUCKT
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2004.07-2.7×2 CR
(G)
1B3-28199-G1
FZ6-N
BEDIENUNGSANLEITUNG
