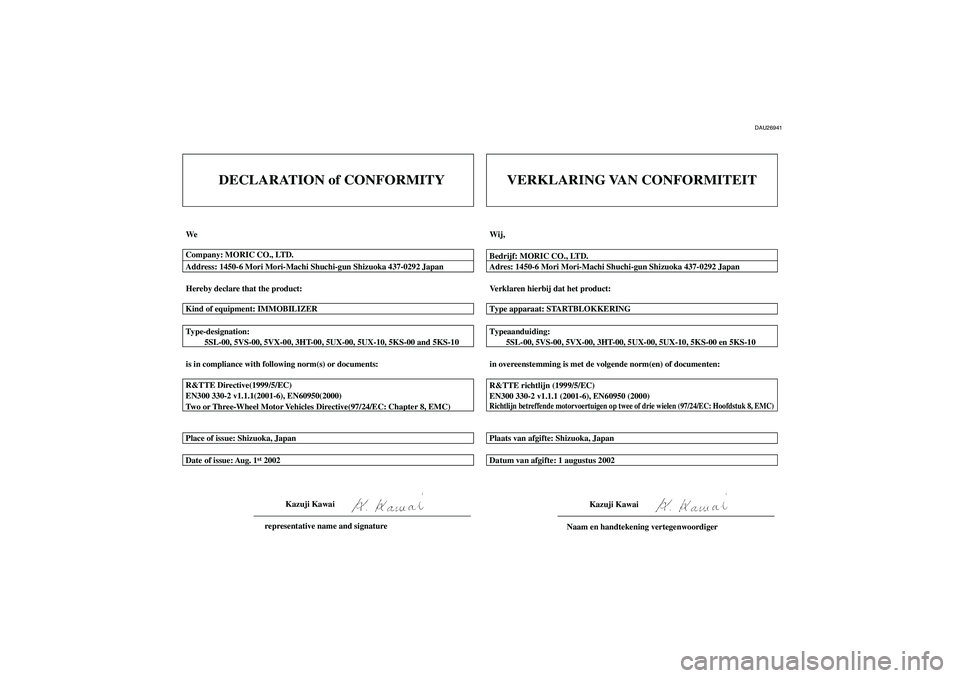

DECLARATION of CONFORMITY
We
Hereby declare that the product:
is in compliance with following norm(s) or documents: Type-designation:
5SL-00, 5VS-00, 5VX-00, 3HT-00, 5UX-00, 5UX-10, 5KS-00 and 5KS-10
R&TTE Directive(1999/5/EC)
EN300 330-2 v1.1.1(2001-6), EN60950(2000)
Two or Three-Wheel Motor Vehicles Directive(97/24/EC: Chapter 8, EMC)
Place of issue: Shizuoka, Japan
Date of issue: Aug. 1
st 2002 Kind of equipment: IMMOBILIZER Address: 1450-6 Mori Mori-Machi Shuchi-gun Shizuoka 437-0292 Japan Company: MORIC CO., LTD.
Kazuji Kawai
representative name and signature
Wij,
Verklaren hierbij dat het product:
in overeenstemming is met de volgende norm(en) of documenten: Typeaanduiding:
5SL-00, 5VS-00, 5VX-00, 3HT-00, 5UX-00, 5UX-10, 5KS-00 en 5KS-10
R&TTE richtlijn (1999/5/EC)
EN300 330-2 v1.1.1 (2001-6), EN60950 (2000)Richtlijn betreffende motorvoertuigen op twee of drie wielen (97/24/EC: Hoofdstuk 8, EMC)Plaats van afgifte: Shizuoka, Japan
Datum van afgifte: 1 augustus 2002 Type apparaat: STARTBLOKKERING Adres: 1450-6 Mori Mori-Machi Shuchi-gun Shizuoka 437-0292 Japan Bedrijf: MORIC CO., LTD.
Kazuji Kawai
Naam en handtekening vertegenwoordiger
VERKLARING VAN CONFORMITEIT
U1B3D1D0.book Page 1 Wednesday, July 7, 2004 12:11 PM

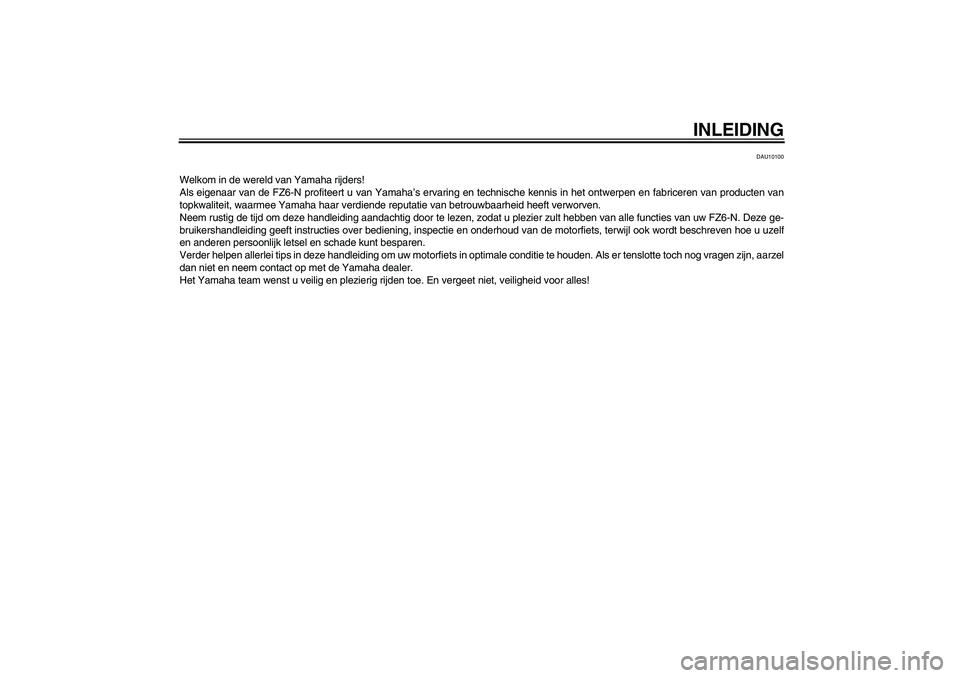

INLEIDING
DAU10100
Welkom in de wereld van Yamaha rijders!
Als eigenaar van de FZ6-N profiteert u van Yamaha’s ervaring en technische kennis in het ontwerpen en fabriceren van producten van
topkwaliteit, waarmee Yamaha haar verdiende reputatie van betrouwbaarheid heeft verworven.
Neem rustig de tijd om deze handleiding aandachtig door te lezen, zodat u plezier zult hebben van alle functies van uw FZ6-N. Deze ge-
bruikershandleiding geeft instructies over bediening, inspectie en onderhoud van de motorfiets, terwijl ook wordt beschreven hoe u uzelf
en anderen persoonlijk letsel en schade kunt besparen.
Verder helpen allerlei tips in deze handleiding om uw motorfiets in optimale conditie te houden. Als er tenslotte toch nog vragen zijn, aarzel
dan niet en neem contact op met de Yamaha dealer.
Het Yamaha team wenst u veilig en plezierig rijden toe. En vergeet niet, veiligheid voor alles!
U1B3D1D0.book Page 1 Wednesday, July 7, 2004 12:11 PM

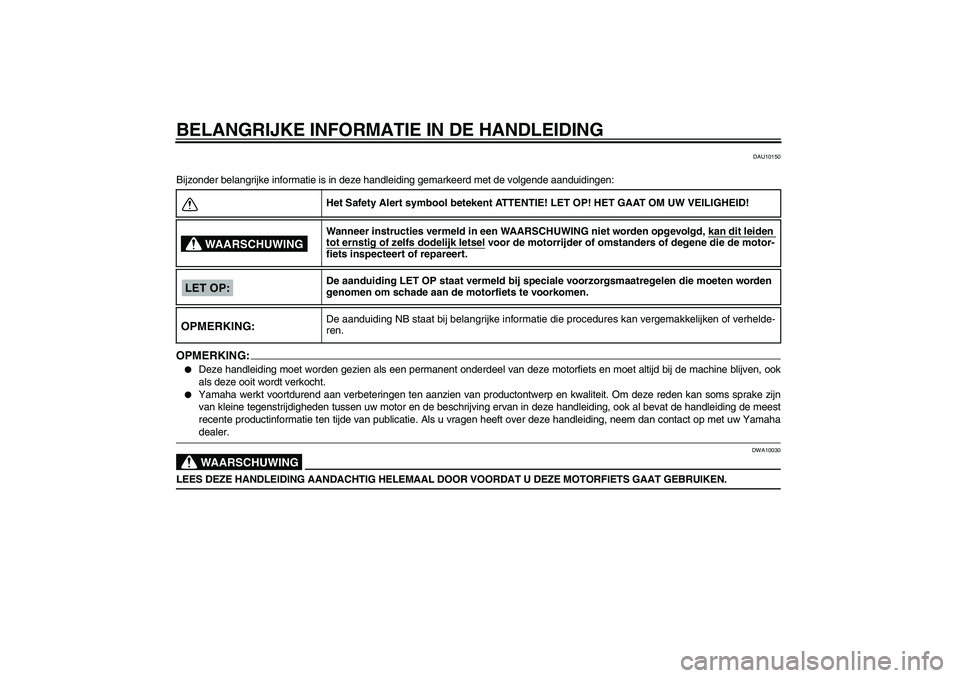

BELANGRIJKE INFORMATIE IN DE HANDLEIDING
DAU10150
Bijzonder belangrijke informatie is in deze handleiding gemarkeerd met de volgende aanduidingen:OPMERKING:

Deze handleiding moet worden gezien als een permanent onderdeel van deze motorfiets en moet altijd bij de machine blijven, ook
als deze ooit wordt verkocht.


Yamaha werkt voortdurend aan verbeteringen ten aanzien van productontwerp en kwaliteit. Om deze reden kan soms sprake zijn
van kleine tegenstrijdigheden tussen uw motor en de beschrijving ervan in deze handleiding, ook al bevat de handleiding de meest
recente productinformatie ten tijde van publicatie. Als u vragen heeft over deze handleiding, neem dan contact op met uw Yamahadealer.WAARSCHUWING
DWA10030
LEES DEZE HANDLEIDING AANDACHTIG HELEMAAL DOOR VOORDAT U DEZE MOTORFIETS GAAT GEBRUIKEN.Het Safety Alert symbool betekent ATTENTIE! LET OP! HET GAAT OM UW VEILIGHEID!
Wanneer instructies vermeld in een WAARSCHUWING niet worden opgevolgd, kan dit leiden
tot ernstig of zelfs dodelijk letsel
voor de motorrijder of omstanders of degene die de motor-
fiets inspecteert of repareert.
De aanduiding LET OP staat vermeld bij speciale voorzorgsmaatregelen die moeten worden
genomen om schade aan de motorfiets te voorkomen.
De aanduiding NB staat bij belangrijke informatie die procedures kan vergemakkelijken of verhelde-
ren.
WAARSCHUWING
LET OP:
OPMERKING:
U1B3D1D0.book Page 1 Wednesday, July 7, 2004 12:11 PM

BELANGRIJKE INFORMATIE IN DE HANDLEIDING
DAU10200
FZ6-N
HANDLEIDING
©2004 door Yamaha Motor Co., Ltd.
1e uitgave, juni 2004
Alle rechten voorbehouden.
Elke vorm van herdruk of onbevoegd ge-
bruik
zonder schriftelijke toestemming van
Yamaha Motor Co., Ltd.
is uitdrukkelijk verboden.
Printed in Japan.
U1B3D1D0.book Page 2 Wednesday, July 7, 2004 12:11 PM

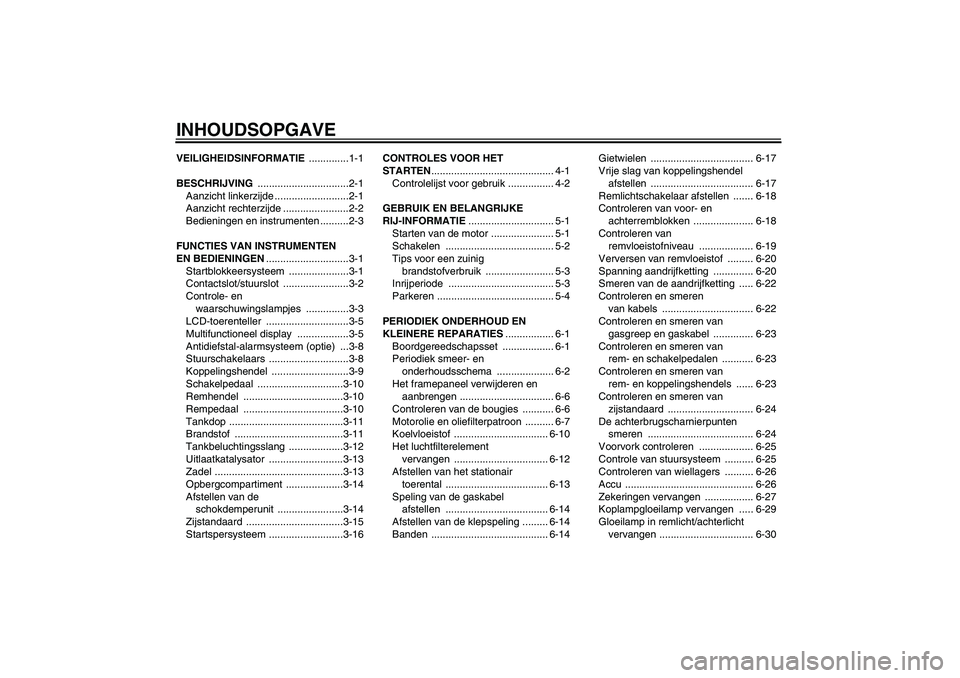

INHOUDSOPGAVEVEILIGHEIDSINFORMATIE ..............1-1
BESCHRIJVING ................................2-1
Aanzicht linkerzijde ..........................2-1
Aanzicht rechterzijde .......................2-2
Bedieningen en instrumenten ..........2-3
FUNCTIES VAN INSTRUMENTEN
EN BEDIENINGEN.............................3-1
Startblokkeersysteem .....................3-1
Contactslot/stuurslot .......................3-2
Controle- en
waarschuwingslampjes ...............3-3
LCD-toerenteller .............................3-5
Multifunctioneel display ..................3-5
Antidiefstal-alarmsysteem (optie) ...3-8
Stuurschakelaars ............................3-8
Koppelingshendel ...........................3-9
Schakelpedaal ..............................3-10
Remhendel ...................................3-10
Rempedaal ...................................3-10
Tankdop ........................................3-11
Brandstof ......................................3-11
Tankbeluchtingsslang ...................3-12
Uitlaatkatalysator ..........................3-13
Zadel .............................................3-13
Opbergcompartiment ....................3-14
Afstellen van de
schokdemperunit .......................3-14
Zijstandaard ..................................3-15
Startspersysteem ..........................3-16CONTROLES VOOR HET
STARTEN........................................... 4-1
Controlelijst voor gebruik ................ 4-2
GEBRUIK EN BELANGRIJKE
RIJ-INFORMATIE.............................. 5-1
Starten van de motor ...................... 5-1
Schakelen ...................................... 5-2
Tips voor een zuinig
brandstofverbruik ........................ 5-3
Inrijperiode ..................................... 5-3
Parkeren ......................................... 5-4
PERIODIEK ONDERHOUD EN
KLEINERE REPARATIES................. 6-1
Boordgereedschapsset .................. 6-1
Periodiek smeer- en
onderhoudsschema .................... 6-2
Het framepaneel verwijderen en
aanbrengen ................................. 6-6
Controleren van de bougies ........... 6-6
Motorolie en oliefilterpatroon .......... 6-7
Koelvloeistof ................................. 6-10
Het luchtfilterelement
vervangen ................................. 6-12
Afstellen van het stationair
toerental .................................... 6-13
Speling van de gaskabel
afstellen .................................... 6-14
Afstellen van de klepspeling ......... 6-14
Banden ......................................... 6-14Gietwielen .................................... 6-17
Vrije slag van koppelingshendel
afstellen .................................... 6-17
Remlichtschakelaar afstellen ....... 6-18
Controleren van voor- en
achterremblokken ..................... 6-18
Controleren van
remvloeistofniveau ................... 6-19
Verversen van remvloeistof ......... 6-20
Spanning aandrijfketting .............. 6-20
Smeren van de aandrijfketting ..... 6-22
Controleren en smeren
van kabels ................................ 6-22
Controleren en smeren van
gasgreep en gaskabel .............. 6-23
Controleren en smeren van
rem- en schakelpedalen ........... 6-23
Controleren en smeren van
rem- en koppelingshendels ...... 6-23
Controleren en smeren van
zijstandaard .............................. 6-24
De achterbrugscharnierpunten
smeren ..................................... 6-24
Voorvork controleren ................... 6-25
Controle van stuursysteem .......... 6-25
Controleren van wiellagers .......... 6-26
Accu ............................................. 6-26
Zekeringen vervangen ................. 6-27
Koplampgloeilamp vervangen ..... 6-29
Gloeilamp in remlicht/achterlicht
vervangen ................................. 6-30U1B3D1D0.book Page 1 Wednesday, July 7, 2004 12:11 PM

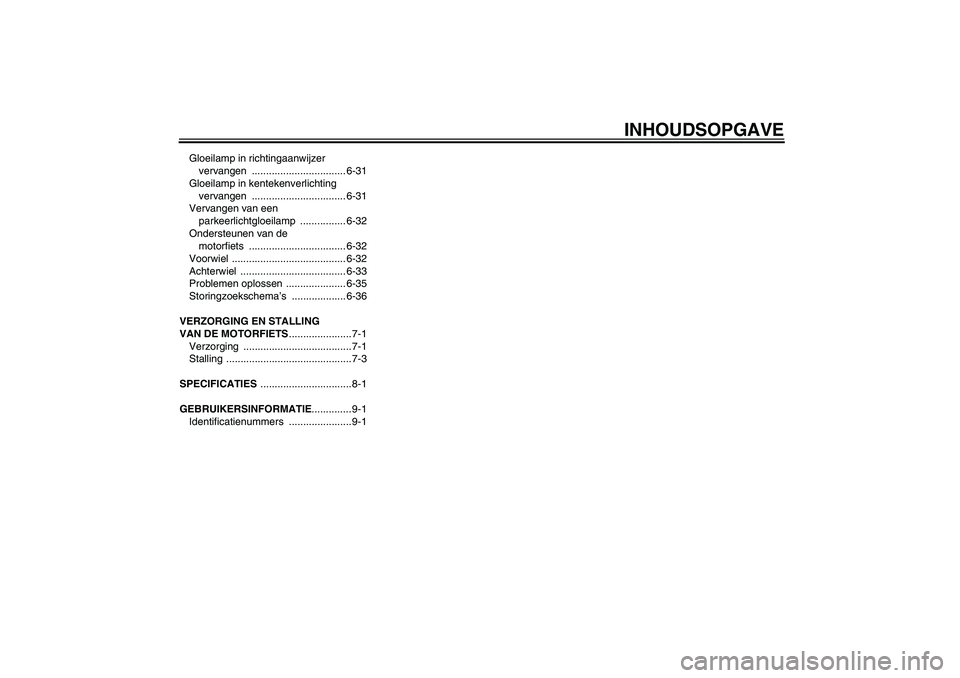

INHOUDSOPGAVE
Gloeilamp in richtingaanwijzer
vervangen ................................. 6-31
Gloeilamp in kentekenverlichting
vervangen ................................. 6-31
Vervangen van een
parkeerlichtgloeilamp ................ 6-32
Ondersteunen van de
motorfiets .................................. 6-32
Voorwiel ........................................ 6-32
Achterwiel ..................................... 6-33
Problemen oplossen ..................... 6-35
Storingzoekschema’s ................... 6-36
VERZORGING EN STALLING
VAN DE MOTORFIETS......................7-1
Verzorging ......................................7-1
Stalling ............................................7-3
SPECIFICATIES ................................8-1
GEBRUIKERSINFORMATIE.............. 9-1
Identificatienummers ......................9-1
U1B3D1D0.book Page 2 Wednesday, July 7, 2004 12:11 PM

1-1
1

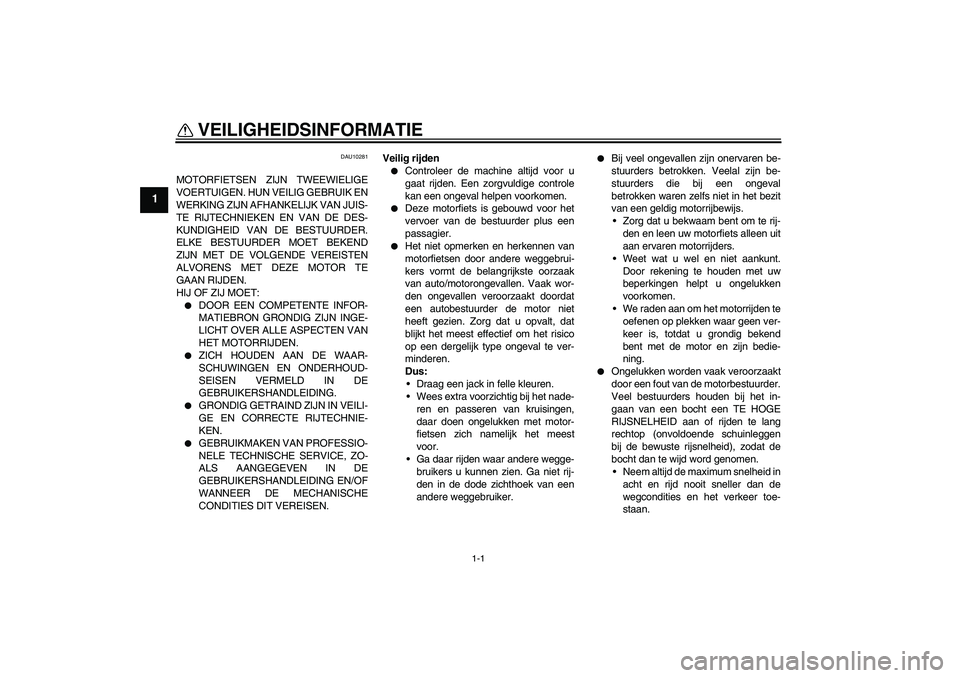

VEILIGHEIDSINFORMATIE
DAU10281
MOTORFIETSEN ZIJN TWEEWIELIGE
VOERTUIGEN. HUN VEILIG GEBRUIK EN
WERKING ZIJN AFHANKELIJK VAN JUIS-
TE RIJTECHNIEKEN EN VAN DE DES-
KUNDIGHEID VAN DE BESTUURDER.
ELKE BESTUURDER MOET BEKEND
ZIJN MET DE VOLGENDE VEREISTEN
ALVORENS MET DEZE MOTOR TE
GAAN RIJDEN.
HIJ OF ZIJ MOET:

DOOR EEN COMPETENTE INFOR-
MATIEBRON GRONDIG ZIJN INGE-
LICHT OVER ALLE ASPECTEN VAN
HET MOTORRIJDEN.


ZICH HOUDEN AAN DE WAAR-
SCHUWINGEN EN ONDERHOUD-
SEISEN VERMELD IN DE
GEBRUIKERSHANDLEIDING.


GRONDIG GETRAIND ZIJN IN VEILI-
GE EN CORRECTE RIJTECHNIE-
KEN.


GEBRUIKMAKEN VAN PROFESSIO-
NELE TECHNISCHE SERVICE, ZO-
ALS AANGEGEVEN IN DE
GEBRUIKERSHANDLEIDING EN/OF
WANNEER DE MECHANISCHE
CONDITIES DIT VEREISEN.Veilig rijden


Controleer de machine altijd voor u
gaat rijden. Een zorgvuldige controle
kan een ongeval helpen voorkomen.


Deze motorfiets is gebouwd voor het
vervoer van de bestuurder plus een
passagier.


Het niet opmerken en herkennen van
motorfietsen door andere weggebrui-
kers vormt de belangrijkste oorzaak
van auto/motorongevallen. Vaak wor-
den ongevallen veroorzaakt doordat
een autobestuurder de motor niet
heeft gezien. Zorg dat u opvalt, dat
blijkt het meest effectief om het risico
op een dergelijk type ongeval te ver-
minderen.
Dus:
Draag een jack in felle kleuren.
Wees extra voorzichtig bij het nade-
ren en passeren van kruisingen,
daar doen ongelukken met motor-
fietsen zich namelijk het meest
voor.
Ga daar rijden waar andere wegge-
bruikers u kunnen zien. Ga niet rij-
den in de dode zichthoek van een
andere weggebruiker.


Bij veel ongevallen zijn onervaren be-
stuurders betrokken. Veelal zijn be-
stuurders die bij een ongeval
betrokken waren zelfs niet in het bezit
van een geldig motorrijbewijs.
Zorg dat u bekwaam bent om te rij-
den en leen uw motorfiets alleen uit
aan ervaren motorrijders.
Weet wat u wel en niet aankunt.
Door rekening te houden met uw
beperkingen helpt u ongelukken
voorkomen.
We raden aan om het motorrijden te
oefenen op plekken waar geen ver-
keer is, totdat u grondig bekend
bent met de motor en zijn bedie-
ning.


Ongelukken worden vaak veroorzaakt
door een fout van de motorbestuurder.
Veel bestuurders houden bij het in-
gaan van een bocht een TE HOGE
RIJSNELHEID aan of rijden te lang
rechtop (onvoldoende schuinleggen
bij de bewuste rijsnelheid), zodat de
bocht dan te wijd word genomen.
Neem altijd de maximum snelheid in
acht en rijd nooit sneller dan de
wegcondities en het verkeer toe-
staan.
U1B3D1D0.book Page 1 Wednesday, July 7, 2004 12:11 PM

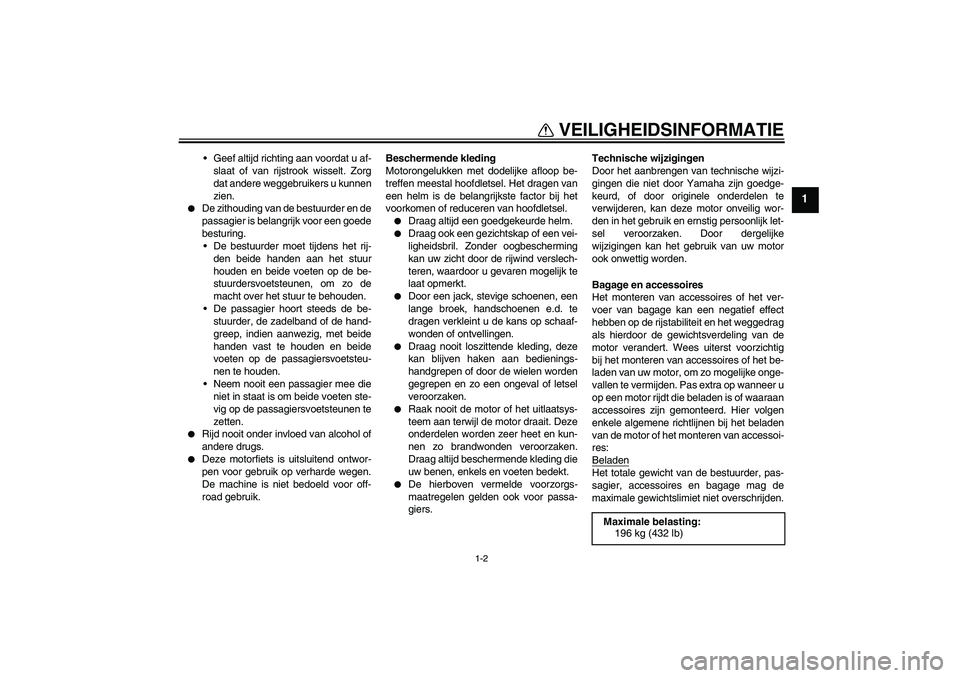

VEILIGHEIDSINFORMATIE
1-2
1
Geef altijd richting aan voordat u af-
slaat of van rijstrook wisselt. Zorg
dat andere weggebruikers u kunnen
zien.


De zithouding van de bestuurder en de
passagier is belangrijk voor een goede
besturing.
De bestuurder moet tijdens het rij-
den beide handen aan het stuur
houden en beide voeten op de be-
stuurdersvoetsteunen, om zo de
macht over het stuur te behouden.
De passagier hoort steeds de be-
stuurder, de zadelband of de hand-
greep, indien aanwezig, met beide
handen vast te houden en beide
voeten op de passagiersvoetsteu-
nen te houden.
Neem nooit een passagier mee die
niet in staat is om beide voeten ste-
vig op de passagiersvoetsteunen te
zetten.


Rijd nooit onder invloed van alcohol of
andere drugs.


Deze motorfiets is uitsluitend ontwor-
pen voor gebruik op verharde wegen.
De machine is niet bedoeld voor off-
road gebruik.Beschermende kleding
Motorongelukken met dodelijke afloop be-
treffen meestal hoofdletsel. Het dragen van
een helm is de belangrijkste factor bij het
voorkomen of reduceren van hoofdletsel.


Draag altijd een goedgekeurde helm.


Draag ook een gezichtskap of een vei-
ligheidsbril. Zonder oogbescherming
kan uw zicht door de rijwind verslech-
teren, waardoor u gevaren mogelijk te
laat opmerkt.


Door een jack, stevige schoenen, een
lange broek, handschoenen e.d. te
dragen verkleint u de kans op schaaf-
wonden of ontvellingen.


Draag nooit loszittende kleding, deze
kan blijven haken aan bedienings-
handgrepen of door de wielen worden
gegrepen en zo een ongeval of letsel
veroorzaken.


Raak nooit de motor of het uitlaatsys-
teem aan terwijl de motor draait. Deze
onderdelen worden zeer heet en kun-
nen zo brandwonden veroorzaken.
Draag altijd beschermende kleding die
uw benen, enkels en voeten bedekt.


De hierboven vermelde voorzorgs-
maatregelen gelden ook voor passa-
giers.Technische wijzigingen
Door het aanbrengen van technische wijzi-
gingen die niet door Yamaha zijn goedge-
keurd, of door originele onderdelen te
verwijderen, kan deze motor onveilig wor-
den in het gebruik en ernstig persoonlijk let-
sel veroorzaken. Door dergelijke
wijzigingen kan het gebruik van uw motor
ook onwettig worden.
Bagage en accessoires
Het monteren van accessoires of het ver-
voer van bagage kan een negatief effect
hebben op de rijstabiliteit en het weggedrag
als hierdoor de gewichtsverdeling van de
motor verandert. Wees uiterst voorzichtig
bij het monteren van accessoires of het be-
laden van uw motor, om zo mogelijke onge-
vallen te vermijden. Pas extra op wanneer u
op een motor rijdt die beladen is of waaraan
accessoires zijn gemonteerd. Hier volgen
enkele algemene richtlijnen bij het beladen
van de motor of het monteren van accessoi-
res:
Beladen
Het totale gewicht van de bestuurder, pas-
sagier, accessoires en bagage mag de
maximale gewichtslimiet niet overschrijden.
Maximale belasting:
196 kg (432 lb)
U1B3D1D0.book Page 2 Wednesday, July 7, 2004 12:11 PM

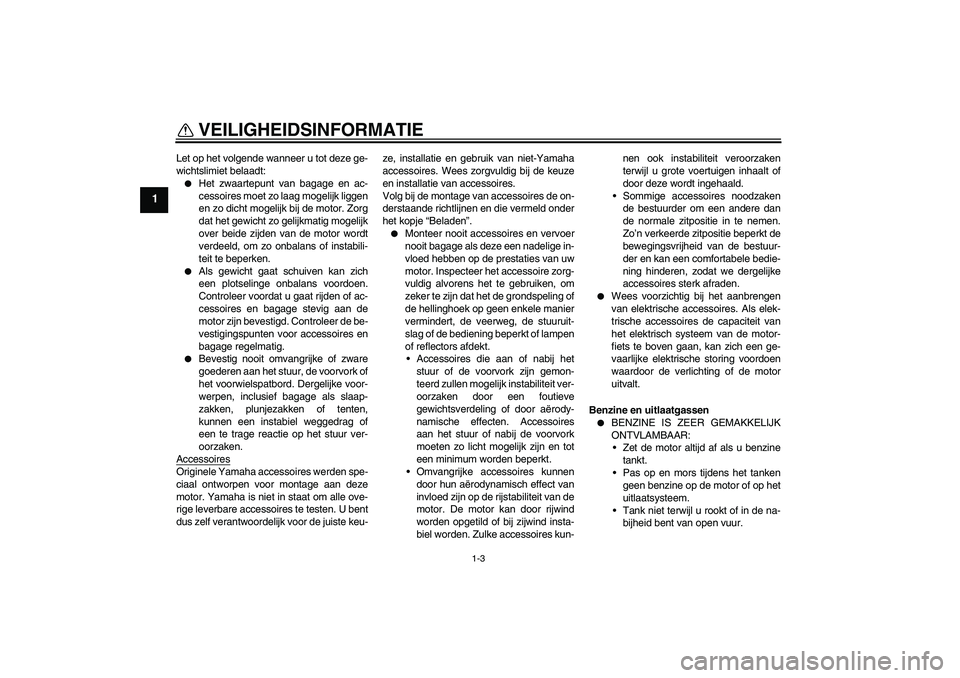

VEILIGHEIDSINFORMATIE
1-3
1
Let op het volgende wanneer u tot deze ge-
wichtslimiet belaadt:

Het zwaartepunt van bagage en ac-
cessoires moet zo laag mogelijk liggen
en zo dicht mogelijk bij de motor. Zorg
dat het gewicht zo gelijkmatig mogelijk
over beide zijden van de motor wordt
verdeeld, om zo onbalans of instabili-
teit te beperken.


Als gewicht gaat schuiven kan zich
een plotselinge onbalans voordoen.
Controleer voordat u gaat rijden of ac-
cessoires en bagage stevig aan de
motor zijn bevestigd. Controleer de be-
vestigingspunten voor accessoires en
bagage regelmatig.


Bevestig nooit omvangrijke of zware
goederen aan het stuur, de voorvork of
het voorwielspatbord. Dergelijke voor-
werpen, inclusief bagage als slaap-
zakken, plunjezakken of tenten,
kunnen een instabiel weggedrag of
een te trage reactie op het stuur ver-
oorzaken.
Accessoires
Originele Yamaha accessoires werden spe-
ciaal ontworpen voor montage aan deze
motor. Yamaha is niet in staat om alle ove-
rige leverbare accessoires te testen. U bent
dus zelf verantwoordelijk voor de juiste keu-ze, installatie en gebruik van niet-Yamaha
accessoires. Wees zorgvuldig bij de keuze
en installatie van accessoires.
Volg bij de montage van accessoires de on-
derstaande richtlijnen en die vermeld onder
het kopje “Beladen”.


Monteer nooit accessoires en vervoer
nooit bagage als deze een nadelige in-
vloed hebben op de prestaties van uw
motor. Inspecteer het accessoire zorg-
vuldig alvorens het te gebruiken, om
zeker te zijn dat het de grondspeling of
de hellinghoek op geen enkele manier
vermindert, de veerweg, de stuuruit-
slag of de bediening beperkt of lampen
of reflectors afdekt.
Accessoires die aan of nabij het
stuur of de voorvork zijn gemon-
teerd zullen mogelijk instabiliteit ver-
oorzaken door een foutieve
gewichtsverdeling of door aërody-
namische effecten. Accessoires
aan het stuur of nabij de voorvork
moeten zo licht mogelijk zijn en tot
een minimum worden beperkt.
Omvangrijke accessoires kunnen
door hun aërodynamisch effect van
invloed zijn op de rijstabiliteit van de
motor. De motor kan door rijwind
worden opgetild of bij zijwind insta-
biel worden. Zulke accessoires kun-nen ook instabiliteit veroorzaken
terwijl u grote voertuigen inhaalt of
door deze wordt ingehaald.
Sommige accessoires noodzaken
de bestuurder om een andere dan
de normale zitpositie in te nemen.
Zo’n verkeerde zitpositie beperkt de
bewegingsvrijheid van de bestuur-
der en kan een comfortabele bedie-
ning hinderen, zodat we dergelijke
accessoires sterk afraden.


Wees voorzichtig bij het aanbrengen
van elektrische accessoires. Als elek-
trische accessoires de capaciteit van
het elektrisch systeem van de motor-
fiets te boven gaan, kan zich een ge-
vaarlijke elektrische storing voordoen
waardoor de verlichting of de motor
uitvalt.
Benzine en uitlaatgassen


BENZINE IS ZEER GEMAKKELIJK
ONTVLAMBAAR:
Zet de motor altijd af als u benzine
tankt.
Pas op en mors tijdens het tanken
geen benzine op de motor of op het
uitlaatsysteem.
Tank niet terwijl u rookt of in de na-
bijheid bent van open vuur.
U1B3D1D0.book Page 3 Wednesday, July 7, 2004 12:11 PM
