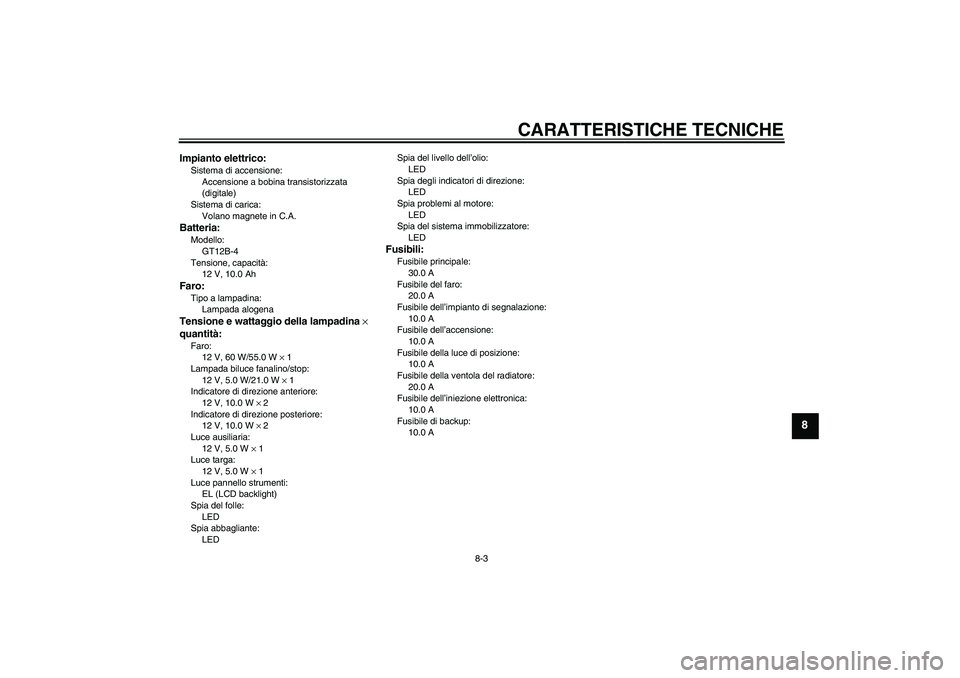

CARATTERISTICHE TECNICHE
8-3
8
Impianto elettrico:Sistema di accensione:
Accensione a bobina transistorizzata
(digitale)
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:
GT12B-4
Tensione, capacità:
12 V, 10.0 AhFaro:Tipo a lampadina:
Lampada alogenaTensione e wattaggio della lampadina ×
quantità:Faro:
12 V, 60 W/55.0 W × 1
Lampada biluce fanalino/stop:
12 V, 5.0 W/21.0 W × 1
Indicatore di direzione anteriore:
12 V, 10.0 W × 2
Indicatore di direzione posteriore:
12 V, 10.0 W × 2
Luce ausiliaria:
12 V, 5.0 W × 1
Luce targa:
12 V, 5.0 W × 1
Luce pannello strumenti:
EL (LCD backlight)
Spia del folle:
LED
Spia abbagliante:
LEDSpia del livello dell’olio:
LED
Spia degli indicatori di direzione:
LED
Spia problemi al motore:
LED
Spia del sistema immobilizzatore:
LED
Fusibili:Fusibile principale:
30.0 A
Fusibile del faro:
20.0 A
Fusibile dell’impianto di segnalazione:
10.0 A
Fusibile dell’accensione:
10.0 A
Fusibile della luce di posizione:
10.0 A
Fusibile della ventola del radiatore:
20.0 A
Fusibile dell’iniezione elettronica:
10.0 A
Fusibile di backup:
10.0 A
U1B3H1H0.book Page 3 Wednesday, July 7, 2004 12:09 PM

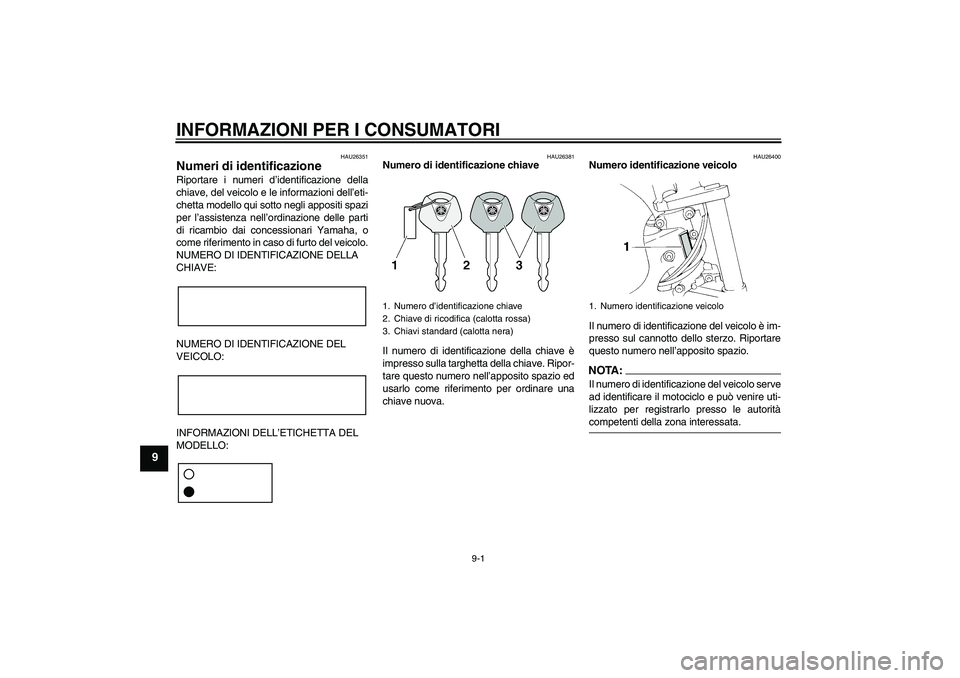

INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU26351
Numeri di identificazione Riportare i numeri d’identificazione della
chiave, del veicolo e le informazioni dell’eti-
chetta modello qui sotto negli appositi spazi
per l’assistenza nell’ordinazione delle parti
di ricambio dai concessionari Yamaha, o
come riferimento in caso di furto del veicolo.
NUMERO DI IDENTIFICAZIONE DELLA
CHIAVE:
NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:
INFORMAZIONI DELL’ETICHETTA DEL
MODELLO:
HAU26381
Numero di identificazione chiave
Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ripor-
tare questo numero nell’apposito spazio ed
usarlo come riferimento per ordinare una
chiave nuova.
HAU26400
Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTA:Il numero di identificazione del veicolo serve
ad identificare il motociclo e può venire uti-
lizzato per registrarlo presso le autoritàcompetenti della zona interessata.
1. Numero d’identificazione chiave
2. Chiave di ricodifica (calotta rossa)
3. Chiavi standard (calotta nera)
1. Numero identificazione veicolo
U1B3H1H0.book Page 1 Wednesday, July 7, 2004 12:09 PM

INFORMAZIONI PER I CONSUMATORI
9-2
9
HAU26540

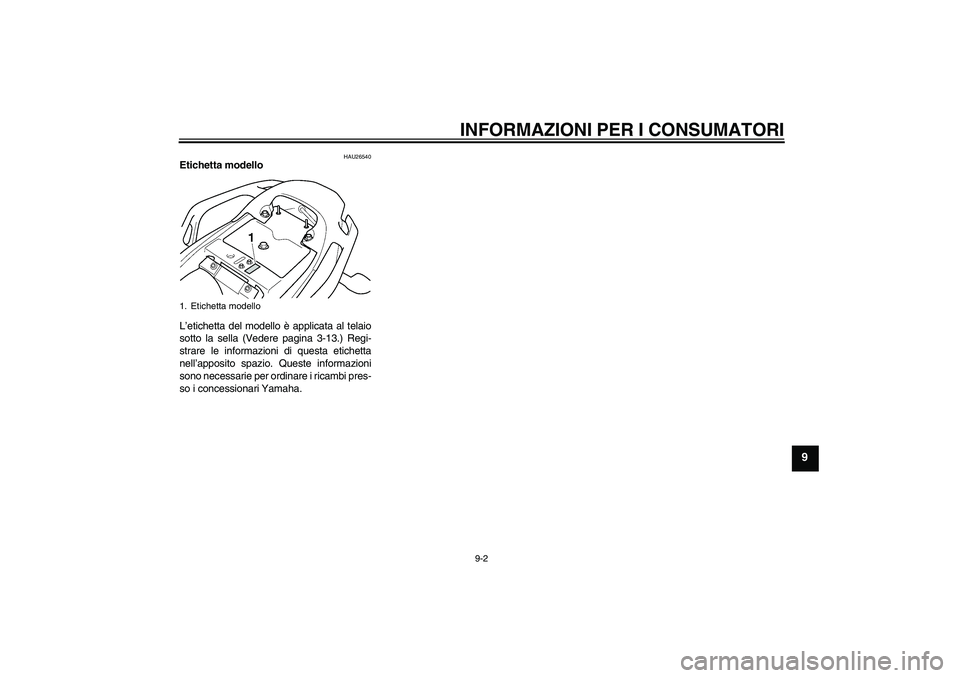

Etichetta modello
L’etichetta del modello è applicata al telaio
sotto la sella (Vedere pagina 3-13.) Regi-
strare le informazioni di questa etichetta
nell’apposito spazio. Queste informazioni
sono necessarie per ordinare i ricambi pres-
so i concessionari Yamaha.1. Etichetta modello
U1B3H1H0.book Page 2 Wednesday, July 7, 2004 12:09 PM

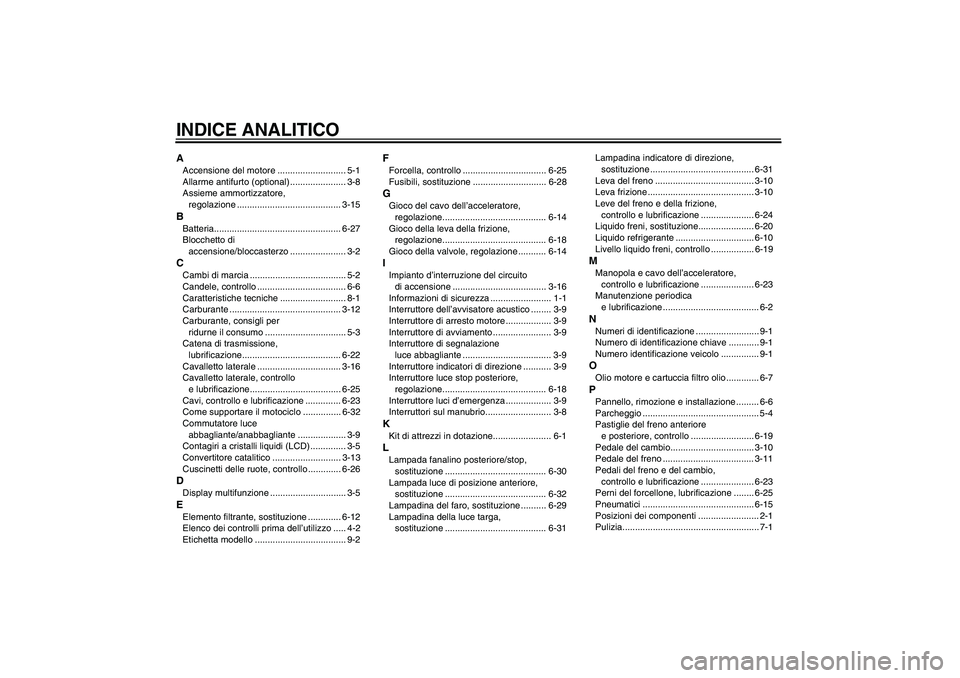

INDICE ANALITICOAAccensione del motore ........................... 5-1
Allarme antifurto (optional) ...................... 3-8
Assieme ammortizzatore,
regolazione ......................................... 3-15BBatteria.................................................. 6-27
Blocchetto di
accensione/bloccasterzo ...................... 3-2CCambi di marcia ...................................... 5-2
Candele, controllo ................................... 6-6
Caratteristiche tecniche .......................... 8-1
Carburante ............................................ 3-12
Carburante, consigli per
ridurne il consumo ................................ 5-3
Catena di trasmissione,
lubrificazione....................................... 6-22
Cavalletto laterale ................................. 3-16
Cavalletto laterale, controllo
e lubrificazione.................................... 6-25
Cavi, controllo e lubrificazione .............. 6-23
Come supportare il motociclo ............... 6-32
Commutatore luce
abbagliante/anabbagliante ................... 3-9
Contagiri a cristalli liquidi (LCD) .............. 3-5
Convertitore catalitico ........................... 3-13
Cuscinetti delle ruote, controllo ............. 6-26DDisplay multifunzione .............................. 3-5EElemento filtrante, sostituzione ............. 6-12
Elenco dei controlli prima dell’utilizzo ..... 4-2
Etichetta modello .................................... 9-2
FForcella, controllo ................................. 6-25
Fusibili, sostituzione ............................. 6-28GGioco del cavo dell’acceleratore,
regolazione......................................... 6-14
Gioco della leva della frizione,
regolazione......................................... 6-18
Gioco della valvole, regolazione ........... 6-14IImpianto d’interruzione del circuito
di accensione ..................................... 3-16
Informazioni di sicurezza ........................ 1-1
Interruttore dell’avvisatore acustico ........ 3-9
Interruttore di arresto motore .................. 3-9
Interruttore di avviamento ....................... 3-9
Interruttore di segnalazione
luce abbagliante ................................... 3-9
Interruttore indicatori di direzione ........... 3-9
Interruttore luce stop posteriore,
regolazione......................................... 6-18
Interruttore luci d’emergenza .................. 3-9
Interruttori sul manubrio.......................... 3-8KKit di attrezzi in dotazione....................... 6-1LLampada fanalino posteriore/stop,
sostituzione ........................................ 6-30
Lampada luce di posizione anteriore,
sostituzione ........................................ 6-32
Lampadina del faro, sostituzione .......... 6-29
Lampadina della luce targa,
sostituzione ........................................ 6-31Lampadina indicatore di direzione,
sostituzione ......................................... 6-31
Leva del freno ....................................... 3-10
Leva frizione .......................................... 3-10
Leve del freno e della frizione,
controllo e lubrificazione ..................... 6-24
Liquido freni, sostituzione...................... 6-20
Liquido refrigerante ............................... 6-10
Livello liquido freni, controllo ................. 6-19
MManopola e cavo dell’acceleratore,
controllo e lubrificazione ..................... 6-23
Manutenzione periodica
e lubrificazione ...................................... 6-2NNumeri di identificazione ......................... 9-1
Numero di identificazione chiave ............ 9-1
Numero identificazione veicolo ............... 9-1OOlio motore e cartuccia filtro olio ............. 6-7PPannello, rimozione e installazione ......... 6-6
Parcheggio .............................................. 5-4
Pastiglie del freno anteriore
e posteriore, controllo ......................... 6-19
Pedale del cambio................................. 3-10
Pedale del freno .................................... 3-11
Pedali del freno e del cambio,
controllo e lubrificazione ..................... 6-23
Perni del forcellone, lubrificazione ........ 6-25
Pneumatici ............................................ 6-15
Posizioni dei componenti ........................ 2-1
Pulizia...................................................... 7-1
U1B3H1H0.book Page 1 Wednesday, July 7, 2004 12:09 PM

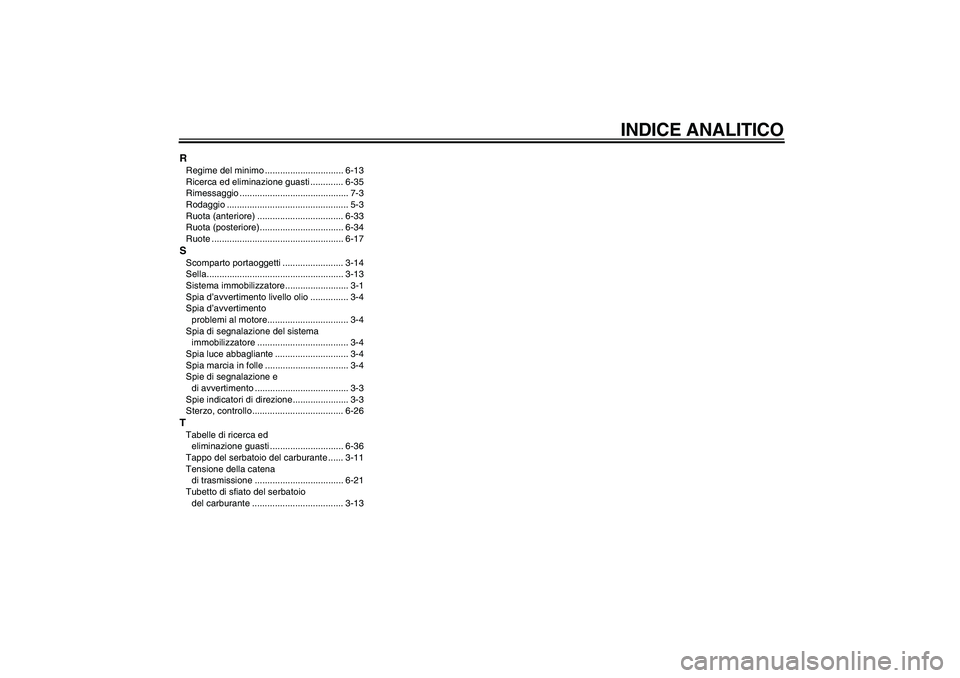

INDICE ANALITICO
RRegime del minimo ............................... 6-13
Ricerca ed eliminazione guasti ............. 6-35
Rimessaggio ........................................... 7-3
Rodaggio ................................................ 5-3
Ruota (anteriore) .................................. 6-33
Ruota (posteriore)................................. 6-34
Ruote .................................................... 6-17SScomparto portaoggetti ........................ 3-14
Sella...................................................... 3-13
Sistema immobilizzatore ......................... 3-1
Spia d’avvertimento livello olio ............... 3-4
Spia d’avvertimento
problemi al motore................................ 3-4
Spia di segnalazione del sistema
immobilizzatore .................................... 3-4
Spia luce abbagliante ............................. 3-4
Spia marcia in folle ................................. 3-4
Spie di segnalazione e
di avvertimento ..................................... 3-3
Spie indicatori di direzione...................... 3-3
Sterzo, controllo.................................... 6-26TTabelle di ricerca ed
eliminazione guasti ............................. 6-36
Tappo del serbatoio del carburante ...... 3-11
Tensione della catena
di trasmissione ................................... 6-21
Tubetto di sfiato del serbatoio
del carburante .................................... 3-13
U1B3H1H0.book Page 2 Wednesday, July 7, 2004 12:09 PM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM

A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM

STAMPATO SU CARTA RICICLATA
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2004.07-2.7×2 CR
(H)
1B3-28199-H1
FZ6-N
USO E MANUTENZIONE
