YAMAHA FZ6 N 2006 Manuale de Empleo (in Spanish)

INFORMATION RELATIVA A LA SEGURIDAD
1-4
1
Al repostar, procure no derramar
gasolina sobre el motor o el sistema
de escape.
No ponga nunca gasolina mientras
esté fumando o se encuentre cerca
de una llama.


No arranque nunca el motor ni lo deje
en marcha en un espacio cerrado. Los
humos del escape son tóxicos y pue-
den provocar la pérdida del conoci-
miento y la muerte de forma muy
rápida. Utilice siempre la motocicleta
en un lugar adecuadamente ventilado.


Pare siempre el motor antes de dejar
la motocicleta desatendida y quite la
llave del interruptor principal. Cuando
estacione la motocicleta, tenga en
cuenta lo siguiente:
El motor y el sistema de escape
pueden estar calientes; por tanto,
estacione la motocicleta en un lugar
en el que resulte difícil que los pea-
tones o los niños toquen dichas zo-
nas calientes.
No estacione la motocicleta en una
cuesta o sobre suelo blando, ya que
se podría caer.No estacione la motocicleta cerca
de una fuente inflamable (p.ej., un
calefactor de queroseno o cerca de
una llama), ya que podría prender-
se fuego.


Cuando transporte la motocicleta en
otro vehículo, verifique que se man-
tenga en posición vertical. Si la moto-
cicleta se inclina, puede salirse
gasolina del depósito.


En caso de ingestión de gasolina, de
inhalación de una gran cantidad de va-
por de gasolina o de contacto de ésta
con los ojos, acuda inmediatamente a
un médico. Si se derrama gasolina so-
bre la piel o la ropa, lave inmediata-
mente la zona afectada con agua y
jabón y cámbiese de ropa.
U1B3S2S0.book Page 4 Friday, July 29, 2005 5:29 PM

DESCRIPCIÓN
2-1
2
SAU10410

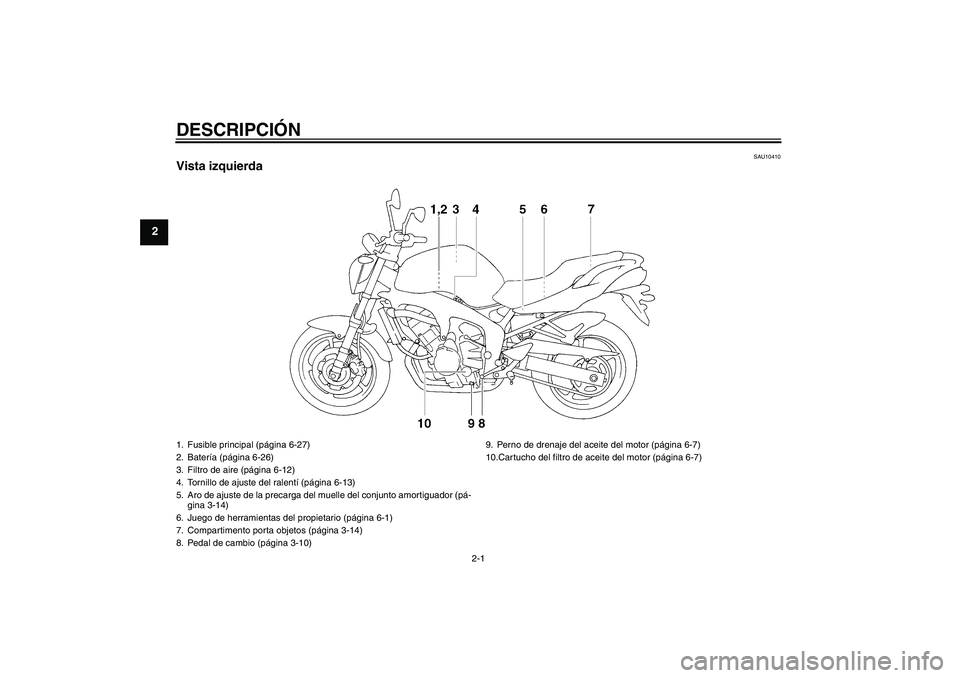

Vista izquierda1. Fusible principal (página 6-27)
2. Batería (página 6-26)
3. Filtro de aire (página 6-12)
4. Tornillo de ajuste del ralentí (página 6-13)
5. Aro de ajuste de la precarga del muelle del conjunto amortiguador (pá-
gina 3-14)
6. Juego de herramientas del propietario (página 6-1)
7. Compartimento porta objetos (página 3-14)
8. Pedal de cambio (página 3-10)9. Perno de drenaje del aceite del motor (página 6-7)
10.Cartucho del filtro de aceite del motor (página 6-7)U1B3S2S0.book Page 1 Friday, July 29, 2005 5:29 PM

DESCRIPCIÓN
2-2
2
SAU10420

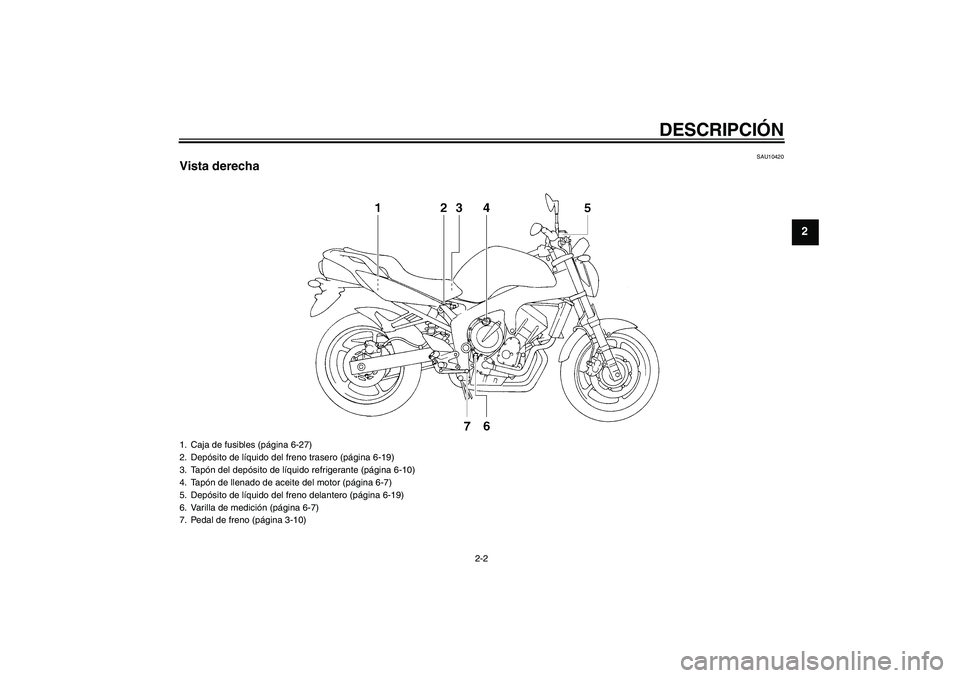

Vista derecha1. Caja de fusibles (página 6-27)
2. Depósito de líquido del freno trasero (página 6-19)
3. Tapón del depósito de líquido refrigerante (página 6-10)
4. Tapón de llenado de aceite del motor (página 6-7)
5. Depósito de líquido del freno delantero (página 6-19)
6. Varilla de medición (página 6-7)
7. Pedal de freno (página 3-10)
U1B3S2S0.book Page 2 Friday, July 29, 2005 5:29 PM

DESCRIPCIÓN
2-3
2
SAU10430

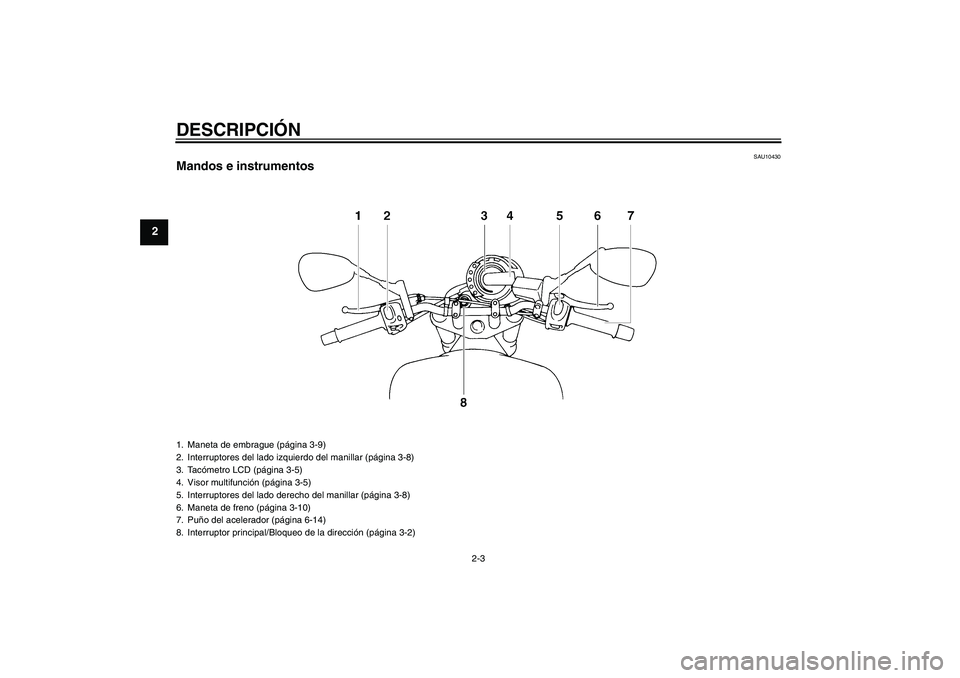

Mandos e instrumentos1. Maneta de embrague (página 3-9)
2. Interruptores del lado izquierdo del manillar (página 3-8)
3. Tacómetro LCD (página 3-5)
4. Visor multifunción (página 3-5)
5. Interruptores del lado derecho del manillar (página 3-8)
6. Maneta de freno (página 3-10)
7. Puño del acelerador (página 6-14)
8. Interruptor principal/Bloqueo de la dirección (página 3-2)U1B3S2S0.book Page 3 Friday, July 29, 2005 5:29 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-1
3
SAU10972
Sistema inmovilizador Este vehículo está equipado con un siste-
ma inmovilizador antirrobo mediante el re-
gistro de nuevos códigos en las llaves
normales. Este sistema se compone de los
siguientes elementos.

una llave de registro de nuevo código
(llave roja)


dos llaves normales (llaves negras) en
las que se pueden registrar nuevos có-
digos


un transpondedor (que está instalado
en la llave de registro de código)


una unidad inmovilizadora


una ECU (unidad de control electróni-
co)


una luz indicadora del sistema inmovi-
lizador (Véase la página 3-3.)La llave roja se utiliza para registrar códigos
en cada una de las llaves normales. Puesto
que el registro es un proceso difícil, lleve el
vehículo y las tres llaves a un concesionario
Yamaha para que lo realice. No utilice la lla-
ve roja para conducir. Sólo se debe utilizar
para volver a registrar las llaves normales.
Para conducir utilice siempre una de las lla-
ves normales.
ATENCION:
SCA11820


¡NO PIERDA LA LLAVE DE REGIS-
TRO PARA NUEVOS CÓDIGOS! ¡SI
LA PIERDE, PÓNGASE INMEDIA-
TAMENTE EN CONTACTO CON SU
CONCESIONARIO! Si pierde la llave
de registro de nuevo código será
imposible registrar nuevos códigos
en las llaves normales. Podrá utili-
zar las llaves normales para arran-
car el vehículo; no obstante, si es
necesario registrar un nuevo códi-
go (es decir, si se hace una nueva
llave normal o si se pierden todas
las llaves) se deberá cambiar todo
el sistema inmovilizador. Por lo tan-
to, se recomienda encarecidamente
utilizar una de las llaves normales y
guardar la llave de registro en un lu-
gar seguro.


No sumerja ninguna de las llaves en
agua.


No exponga ninguna de las llaves a
temperaturas excesivamente eleva-
das.


No sitúe ninguna de las llaves cerca
de imanes (esto incluye, aunque sin
limitarse a ello, productos tales
como altavoces, etc.).


No coloque objetos pesados enci-
ma de las llaves.


No rectifique ni altere la forma de
las llaves.


No separe la parte de plástico de las
llaves.


No coloque dos llaves de ningún
sistema inmovilizador en un mismo
llavero.


Mantenga las llaves normales, así
como las llaves de otros sistemas
inmovilizadores, alejadas de la llave
de registro de código de este vehí-
culo.


Mantenga las llaves de otros siste-
mas inmovilizadores alejadas del
interruptor principal, ya que puedencrear interferencias de señal.
1. Llave de registro de nuevo código (llave roja)
2. Llaves normales (llave negra)
U1B3S2S0.book Page 1 Friday, July 29, 2005 5:29 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-2
3
SAU10471
Interruptor principal/Bloqueo de
la dirección El interruptor principal/bloqueo de la direc-
ción controla los sistemas de encendido y
luces y se utiliza para bloquear la dirección.NOTA:Para la conducción normal del vehículo uti-
lice una de las llaves normales (llave ne-
gra). A fin de reducir el riesgo de perder la
llave de registro de código (llave roja), guár-
dela en un lugar seguro y utilícela única-mente para registrar el nuevo código.
SAU38530
ABIERTO (ON)
Todos los circuitos eléctricos reciben co-
rriente; la luz de los instrumentos, el piloto
trasero, la luz de la matrícula y la luz de po-
sición se encienden y se puede arrancar el
motor. La llave no se puede extraer.NOTA:El faro se enciende automáticamente cuan-
do se arranca el motor y permanece encen-
dido hasta que se gira la llave a la posición“OFF”, incluso si el motor se cala.
SAU10660
CERRADO (OFF)
Todos los sistemas eléctricos están desac-
tivados. Se puede extraer la llave.
SAU10680
CERRADO (LOCK)
La dirección está bloqueada y todos los sis-
temas eléctricos están desactivados. Se
puede extraer la llave.Bloqueo de la dirección
1. Gire el manillar completamente a la iz-
quierda.
2. Empuje la llave hacia dentro desde la
posición “OFF” y luego gírela a la posi-
ción “LOCK” sin dejar de empujarla.
3. Extraiga la llave.1. Empujar.
2. Girar.
U1B3S2S0.book Page 2 Friday, July 29, 2005 5:29 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-3
3

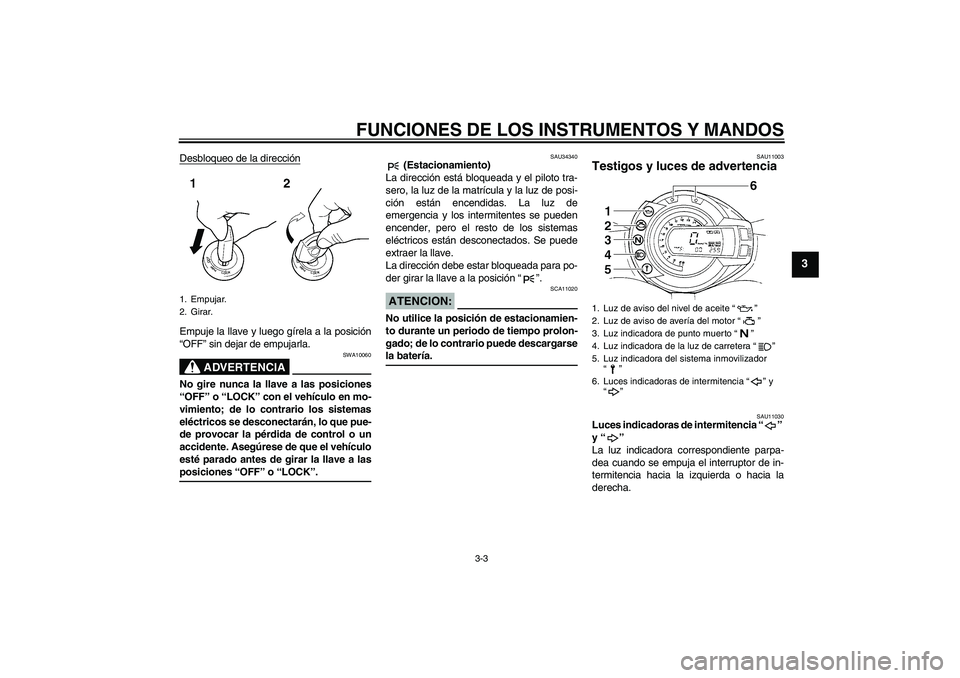

Desbloqueo de la direcciónEmpuje la llave y luego gírela a la posición
“OFF” sin dejar de empujarla.
ADVERTENCIA
SWA10060
No gire nunca la llave a las posiciones
“OFF” o “LOCK” con el vehículo en mo-
vimiento; de lo contrario los sistemas
eléctricos se desconectarán, lo que pue-
de provocar la pérdida de control o un
accidente. Asegúrese de que el vehículo
esté parado antes de girar la llave a lasposiciones “OFF” o “LOCK”.
SAU34340
(Estacionamiento)
La dirección está bloqueada y el piloto tra-
sero, la luz de la matrícula y la luz de posi-
ción están encendidas. La luz de
emergencia y los intermitentes se pueden
encender, pero el resto de los sistemas
eléctricos están desconectados. Se puede
extraer la llave.
La dirección debe estar bloqueada para po-
der girar la llave a la posición “”.
ATENCION:
SCA11020
No utilice la posición de estacionamien-
to durante un periodo de tiempo prolon-
gado; de lo contrario puede descargarsela batería.
SAU11003
Testigos y luces de advertencia
SAU11030
Luces indicadoras de intermitencia “”
y “”
La luz indicadora correspondiente parpa-
dea cuando se empuja el interruptor de in-
termitencia hacia la izquierda o hacia la
derecha.
1. Empujar.
2. Girar.
1. Luz de aviso del nivel de aceite “”
2. Luz de aviso de avería del motor “”
3. Luz indicadora de punto muerto “”
4. Luz indicadora de la luz de carretera “”
5. Luz indicadora del sistema inmovilizador
“”
6. Luces indicadoras de intermitencia “” y
“”
U1B3S2S0.book Page 3 Friday, July 29, 2005 5:29 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-4
3
SAU11060

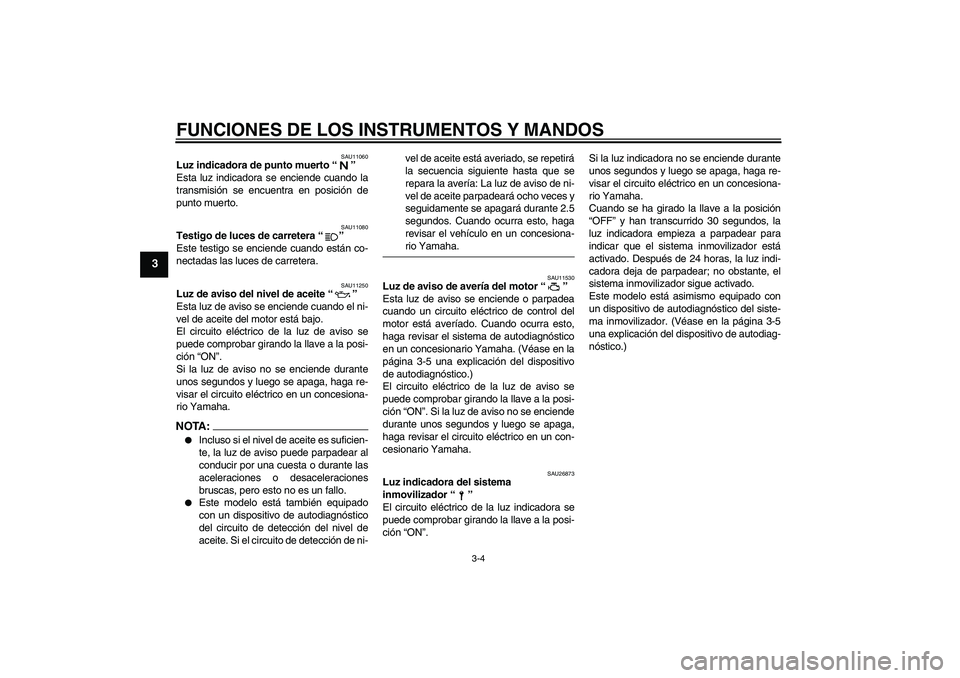

Luz indicadora de punto muerto “”
Esta luz indicadora se enciende cuando la
transmisión se encuentra en posición de
punto muerto.
SAU11080
Testigo de luces de carretera “”
Este testigo se enciende cuando están co-
nectadas las luces de carretera.
SAU11250
Luz de aviso del nivel de aceite “”
Esta luz de aviso se enciende cuando el ni-
vel de aceite del motor está bajo.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”.
Si la luz de aviso no se enciende durante
unos segundos y luego se apaga, haga re-
visar el circuito eléctrico en un concesiona-
rio Yamaha.NOTA:

Incluso si el nivel de aceite es suficien-
te, la luz de aviso puede parpadear al
conducir por una cuesta o durante las
aceleraciones o desaceleraciones
bruscas, pero esto no es un fallo.


Este modelo está también equipado
con un dispositivo de autodiagnóstico
del circuito de detección del nivel de
aceite. Si el circuito de detección de ni-vel de aceite está averiado, se repetirá
la secuencia siguiente hasta que se
repara la avería: La luz de aviso de ni-
vel de aceite parpadeará ocho veces y
seguidamente se apagará durante 2.5
segundos. Cuando ocurra esto, haga
revisar el vehículo en un concesiona-
rio Yamaha.
SAU11530
Luz de aviso de avería del motor “”
Esta luz de aviso se enciende o parpadea
cuando un circuito eléctrico de control del
motor está averíado. Cuando ocurra esto,
haga revisar el sistema de autodiagnóstico
en un concesionario Yamaha. (Véase en la
página 3-5 una explicación del dispositivo
de autodiagnóstico.)
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la posi-
ción “ON”. Si la luz de aviso no se enciende
durante unos segundos y luego se apaga,
haga revisar el circuito eléctrico en un con-
cesionario Yamaha.
SAU26873
Luz indicadora del sistema
inmovilizador “”
El circuito eléctrico de la luz indicadora se
puede comprobar girando la llave a la posi-
ción “ON”.Si la luz indicadora no se enciende durante
unos segundos y luego se apaga, haga re-
visar el circuito eléctrico en un concesiona-
rio Yamaha.
Cuando se ha girado la llave a la posición
“OFF” y han transcurrido 30 segundos, la
luz indicadora empieza a parpadear para
indicar que el sistema inmovilizador está
activado. Después de 24 horas, la luz indi-
cadora deja de parpadear; no obstante, el
sistema inmovilizador sigue activado.
Este modelo está asimismo equipado con
un dispositivo de autodiagnóstico del siste-
ma inmovilizador. (Véase en la página 3-5
una explicación del dispositivo de autodiag-
nóstico.)
U1B3S2S0.book Page 4 Friday, July 29, 2005 5:29 PM

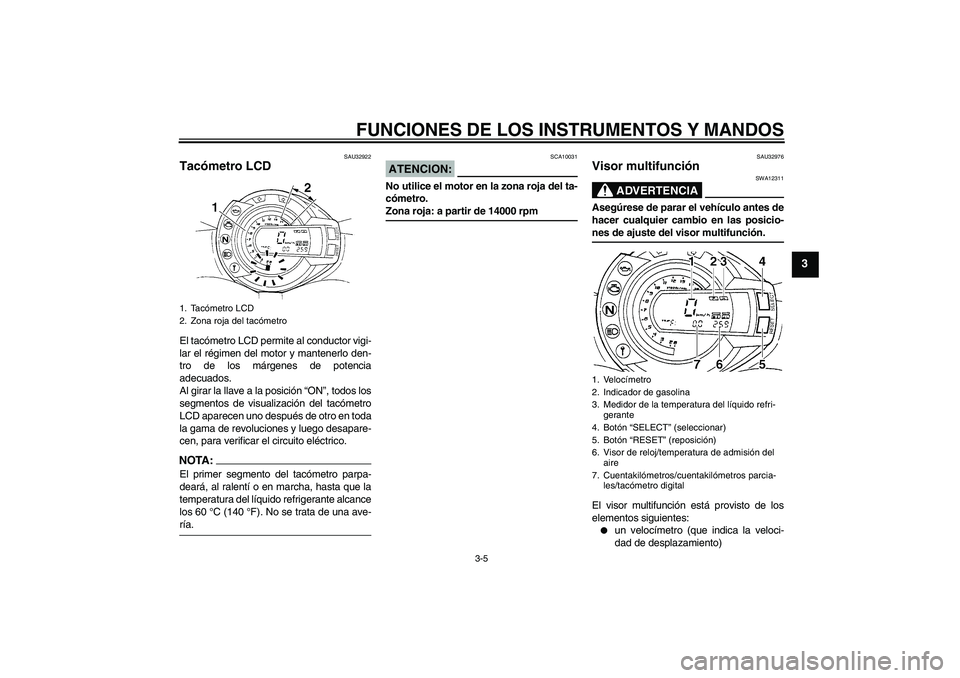

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-5
3
SAU32922
Tacómetro LCD El tacómetro LCD permite al conductor vigi-
lar el régimen del motor y mantenerlo den-
tro de los márgenes de potencia
adecuados.
Al girar la llave a la posición “ON”, todos los
segmentos de visualización del tacómetro
LCD aparecen uno después de otro en toda
la gama de revoluciones y luego desapare-
cen, para verificar el circuito eléctrico.NOTA:El primer segmento del tacómetro parpa-
deará, al ralentí o en marcha, hasta que la
temperatura del líquido refrigerante alcance
los 60 °C (140 °F). No se trata de una ave-ría.
ATENCION:
SCA10031
No utilice el motor en la zona roja del ta-
cómetro.Zona roja: a partir de 14000 rpm
SAU32976
Visor multifunción
ADVERTENCIA
SWA12311
Asegúrese de parar el vehículo antes de
hacer cualquier cambio en las posicio-nes de ajuste del visor multifunción.
El visor multifunción está provisto de los
elementos siguientes:

un velocímetro (que indica la veloci-
dad de desplazamiento)
1. Tacómetro LCD
2. Zona roja del tacómetro
1. Velocímetro
2. Indicador de gasolina
3. Medidor de la temperatura del líquido refri-
gerante
4. Botón “SELECT” (seleccionar)
5. Botón “RESET” (reposición)
6. Visor de reloj/temperatura de admisión del
aire
7. Cuentakilómetros/cuentakilómetros parcia-
les/tacómetro digital
U1B3S2S0.book Page 5 Friday, July 29, 2005 5:29 PM

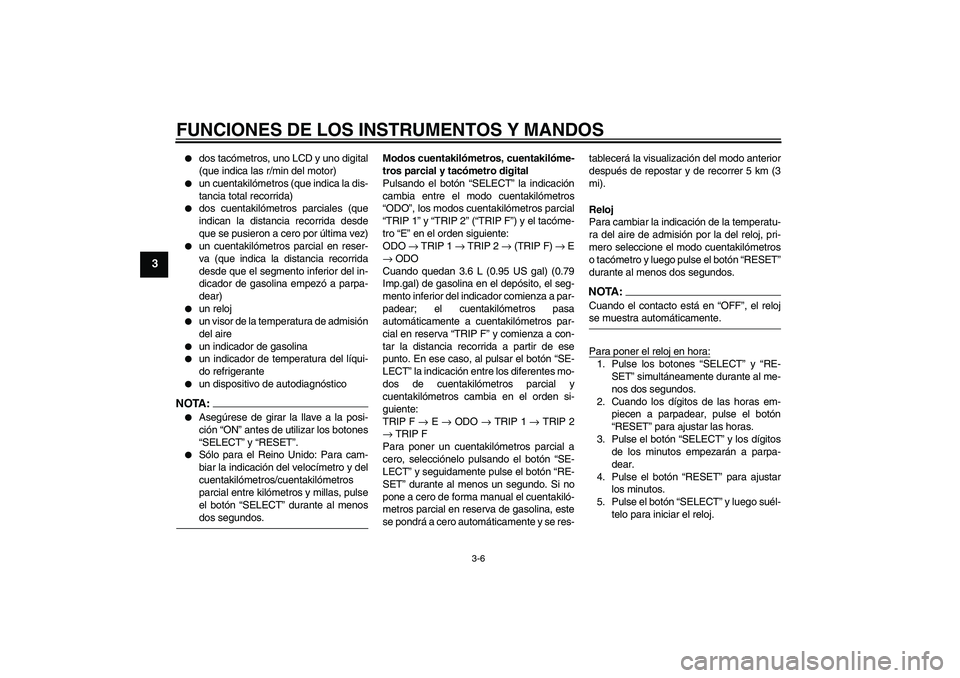

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-6
3


dos tacómetros, uno LCD y uno digital
(que indica las r/min del motor)


un cuentakilómetros (que indica la dis-
tancia total recorrida)


dos cuentakilómetros parciales (que
indican la distancia recorrida desde
que se pusieron a cero por última vez)


un cuentakilómetros parcial en reser-
va (que indica la distancia recorrida
desde que el segmento inferior del in-
dicador de gasolina empezó a parpa-
dear)


un reloj


un visor de la temperatura de admisión
del aire


un indicador de gasolina


un indicador de temperatura del líqui-
do refrigerante


un dispositivo de autodiagnóstico
NOTA:

Asegúrese de girar la llave a la posi-
ción “ON” antes de utilizar los botones
“SELECT” y “RESET”.


Sólo para el Reino Unido: Para cam-
biar la indicación del velocímetro y del
cuentakilómetros/cuentakilómetros
parcial entre kilómetros y millas, pulse
el botón “SELECT” durante al menosdos segundos.Modos cuentakilómetros, cuentakilóme-
tros parcial y tacómetro digital
Pulsando el botón “SELECT” la indicación
cambia entre el modo cuentakilómetros
“ODO”, los modos cuentakilómetros parcial
“TRIP 1” y “TRIP 2” (“TRIP F”) y el tacóme-
tro “E” en el orden siguiente:
ODO → TRIP 1 → TRIP 2 → (TRIP F) → E
→ ODO
Cuando quedan 3.6 L (0.95 US gal) (0.79
Imp.gal) de gasolina en el depósito, el seg-
mento inferior del indicador comienza a par-
padear; el cuentakilómetros pasa
automáticamente a cuentakilómetros par-
cial en reserva “TRIP F” y comienza a con-
tar la distancia recorrida a partir de ese
punto. En ese caso, al pulsar el botón “SE-
LECT” la indicación entre los diferentes mo-
dos de cuentakilómetros parcial y
cuentakilómetros cambia en el orden si-
guiente:
TRIP F → E → ODO → TRIP 1 → TRIP 2
→ TRIP F
Para poner un cuentakilómetros parcial a
cero, selecciónelo pulsando el botón “SE-
LECT” y seguidamente pulse el botón “RE-
SET” durante al menos un segundo. Si no
pone a cero de forma manual el cuentakiló-
metros parcial en reserva de gasolina, este
se pondrá a cero automáticamente y se res-tablecerá la visualización del modo anterior
después de repostar y de recorrer 5 km (3
mi).
Reloj
Para cambiar la indicación de la temperatu-
ra del aire de admisión por la del reloj, pri-
mero seleccione el modo cuentakilómetros
o tacómetro y luego pulse el botón “RESET”
durante al menos dos segundos.
NOTA:Cuando el contacto está en “OFF”, el relojse muestra automáticamente.
Para poner el reloj en hora:1. Pulse los botones “SELECT” y “RE-
SET” simultáneamente durante al me-
nos dos segundos.
2. Cuando los dígitos de las horas em-
piecen a parpadear, pulse el botón
“RESET” para ajustar las horas.
3. Pulse el botón “SELECT” y los dígitos
de los minutos empezarán a parpa-
dear.
4. Pulse el botón “RESET” para ajustar
los minutos.
5. Pulse el botón “SELECT” y luego suél-
telo para iniciar el reloj.
U1B3S2S0.book Page 6 Friday, July 29, 2005 5:29 PM
