YAMAHA FZ6 N 2006 Manuale de Empleo (in Spanish)
Manufacturer: YAMAHA, Model Year: 2006, Model line: FZ6 N, Model: YAMAHA FZ6 N 2006Pages: 90, tamaño PDF: 4.27 MB
Page 51 of 90
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-12
6
SAU34423
Cambio del filtro de aire Debe cambiar el filtro de aire según los in-
tervalos que se especifican en el cuadro de
mantenimiento periódico y engrase. Cam-
bie el filtro de aire con mayor frecuencia si
conduce en lugares especialmente húme-
dos o polvorientos.
1. Desmonte el asiento. (Véase la página
3-13.)
2. Quite los pernos del depósito de gaso-
lina para separarlo de la caja del filtro
de aire.
3. Desmonte la cubierta de la caja del fil-
tro de aire quitando los tornillos.4. Extraiga el filtro de aire.
5. Introduzca un filtro de aire nuevo en la
caja del mismo.
ATENCION:
SCA10480
Verifique que el filtro de aire esté
correctamente asentado en la caja
del filtro de aire.
El motor no se debe utilizar nunca
sin el filtro de aire montado; de lo
contrario, el o los pistones y/o cilin-
dros pueden desgastarse excesiva-mente.
6. Monte la cubierta de la caja del filtro de
aire colocando los tornillos.
7. Sitúe el depósito de gasolina en su po-
sición original y coloque los pernos.ADVERTENCIA
SWA12462
Antes de colocar el depósito de ga-
solina en su posición original, veri-
fique que todos los tubos (tubo de
combustible, respiradero del depó-
sito, tubo de desbordamiento del
depósito) se encuentren en buen
estado, correctamente conectados
y situados, sin pellizcos.
Si alguno de los tubos está dañado,
hágalo cambiar en un concesiona-
rio Yamaha antes de poner en mar-
cha el motor ya que de lo contrario
pueden producirse fugas de gasoli-na.
1. Perno
1. Tornillo
2. Cubierta de la caja del filtro de aire
1. Filtro de aire
2. Caja del filtro de aire
U1B3S2S0.book Page 12 Friday, July 29, 2005 5:29 PM

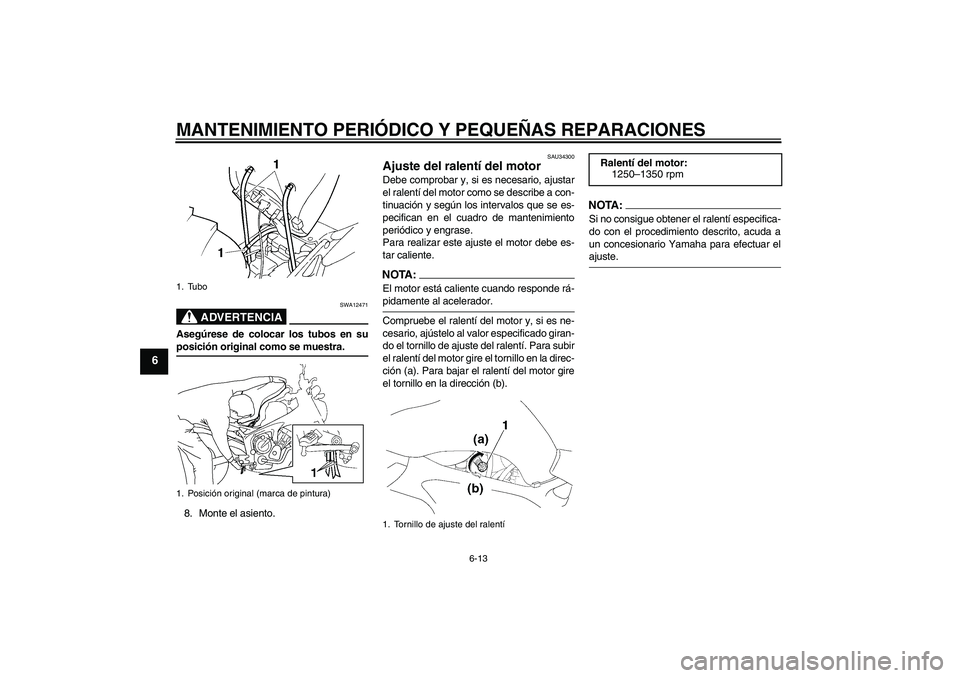

Page 52 of 90
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-13
6
ADVERTENCIA
SWA12471
Asegúrese de colocar los tubos en suposición original como se muestra.
8. Monte el asiento.
SAU34300
Ajuste del ralentí del motor Debe comprobar y, si es necesario, ajustar
el ralentí del motor como se describe a con-
tinuación y según los intervalos que se es-
pecifican en el cuadro de mantenimiento
periódico y engrase.
Para realizar este ajuste el motor debe es-
tar caliente.NOTA:El motor está caliente cuando responde rá-pidamente al acelerador.
Compruebe el ralentí del motor y, si es ne-
cesario, ajústelo al valor especificado giran-
do el tornillo de ajuste del ralentí. Para subir
el ralentí del motor gire el tornillo en la direc-
ción (a). Para bajar el ralentí del motor gire
el tornillo en la dirección (b).
NOTA:Si no consigue obtener el ralentí especifica-
do con el procedimiento descrito, acuda a
un concesionario Yamaha para efectuar elajuste.
1. Tubo
1. Posición original (marca de pintura)
1. Tornillo de ajuste del ralentí
Ralentí del motor:
1250–1350 rpm
U1B3S2S0.book Page 13 Friday, July 29, 2005 5:29 PM

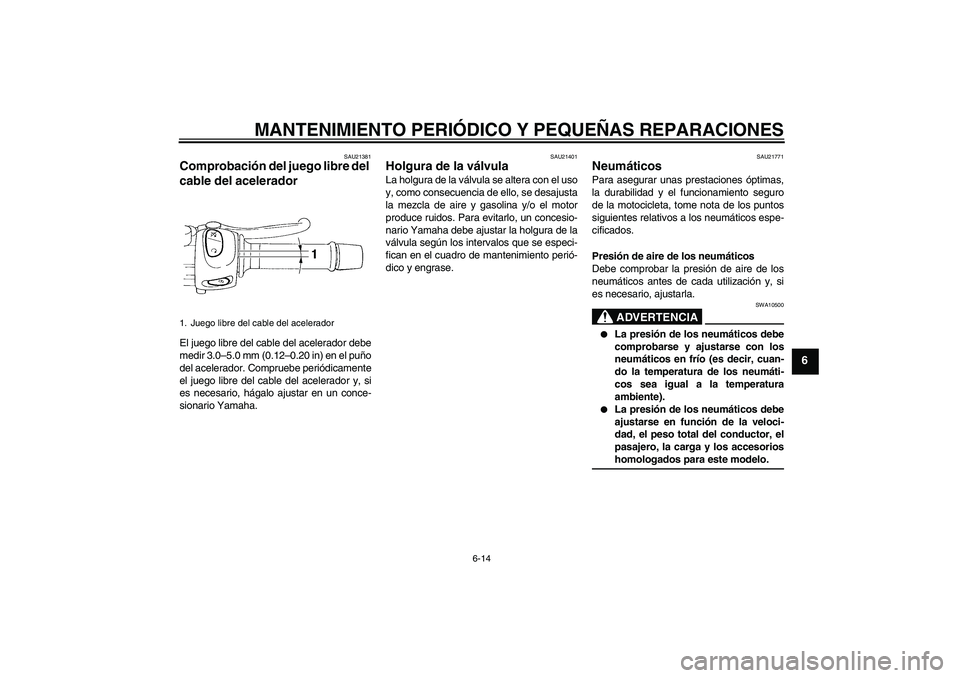

Page 53 of 90
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-14
6
SAU21381
Comprobación del juego libre del
cable del acelerador El juego libre del cable del acelerador debe
medir 3.0–5.0 mm (0.12–0.20 in) en el puño
del acelerador. Compruebe periódicamente
el juego libre del cable del acelerador y, si
es necesario, hágalo ajustar en un conce-
sionario Yamaha.
SAU21401
Holgura de la válvula La holgura de la válvula se altera con el uso
y, como consecuencia de ello, se desajusta
la mezcla de aire y gasolina y/o el motor
produce ruidos. Para evitarlo, un concesio-
nario Yamaha debe ajustar la holgura de la
válvula según los intervalos que se especi-
fican en el cuadro de mantenimiento perió-
dico y engrase.
SAU21771
Neumáticos Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
de la motocicleta, tome nota de los puntos
siguientes relativos a los neumáticos espe-
cificados.
Presión de aire de los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA
SWA10500
La presión de los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
do la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente).
La presión de los neumáticos debe
ajustarse en función de la veloci-
dad, el peso total del conductor, el
pasajero, la carga y los accesorioshomologados para este modelo.
1. Juego libre del cable del acelerador
U1B3S2S0.book Page 14 Friday, July 29, 2005 5:29 PM

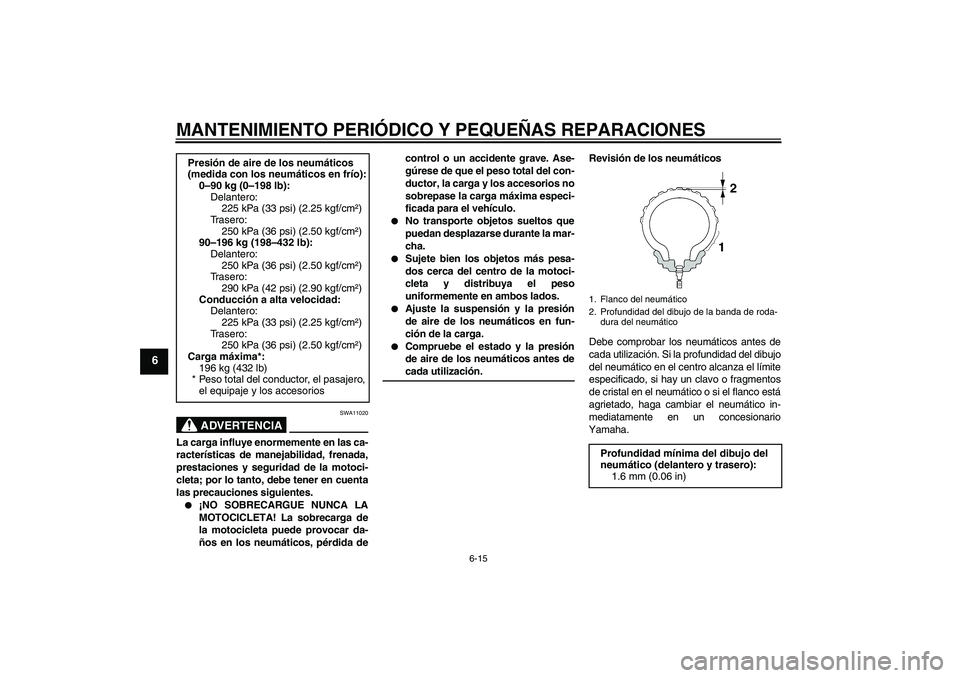

Page 54 of 90
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-15
6
ADVERTENCIA
SWA11020
La carga influye enormemente en las ca-
racterísticas de manejabilidad, frenada,
prestaciones y seguridad de la motoci-
cleta; por lo tanto, debe tener en cuenta
las precauciones siguientes.
¡NO SOBRECARGUE NUNCA LA
MOTOCICLETA! La sobrecarga de
la motocicleta puede provocar da-
ños en los neumáticos, pérdida decontrol o un accidente grave. Ase-
gúrese de que el peso total del con-
ductor, la carga y los accesorios no
sobrepase la carga máxima especi-
ficada para el vehículo.
No transporte objetos sueltos que
puedan desplazarse durante la mar-
cha.
Sujete bien los objetos más pesa-
dos cerca del centro de la motoci-
cleta y distribuya el peso
uniformemente en ambos lados.
Ajuste la suspensión y la presión
de aire de los neumáticos en fun-
ción de la carga.
Compruebe el estado y la presión
de aire de los neumáticos antes decada utilización.Revisión de los neumáticos
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibujo
del neumático en el centro alcanza el límite
especificado, si hay un clavo o fragmentos
de cristal en el neumático o si el flanco está
agrietado, haga cambiar el neumático in-
mediatamente en un concesionario
Yamaha. Presión de aire de los neumáticos
(medida con los neumáticos en frío):
0–90 kg (0–198 lb):
Delantero:
225 kPa (33 psi) (2.25 kgf/cm²)
Trasero:
250 kPa (36 psi) (2.50 kgf/cm²)
90–196 kg (198–432 lb):
Delantero:
250 kPa (36 psi) (2.50 kgf/cm²)
Trasero:
290 kPa (42 psi) (2.90 kgf/cm²)
Conducción a alta velocidad:
Delantero:
225 kPa (33 psi) (2.25 kgf/cm²)
Trasero:
250 kPa (36 psi) (2.50 kgf/cm²)
Carga máxima*:
196 kg (432 lb)
* Peso total del conductor, el pasajero,
el equipaje y los accesorios
1. Flanco del neumático
2. Profundidad del dibujo de la banda de roda-
dura del neumáticoProfundidad mínima del dibujo del
neumático (delantero y trasero):
1.6 mm (0.06 in)
U1B3S2S0.book Page 15 Friday, July 29, 2005 5:29 PM
Page 55 of 90
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-16
6
NOTA:Los límites de la profundidad del dibujo de
la banda de rodadura del neumático pue-
den variar de un país a otro. Cumpla siem-pre las normativas locales.
ADVERTENCIA
SWA10470
Si los neumáticos están excesiva-
mente gastados, hágalos cambiar
en un concesionario Yamaha. Ade-
más de ser ilegal, el uso del vehícu-
lo con unos neumáticos
excesivamente gastados reduce la
estabilidad y puede provocar la pér-
dida del control.
La sustitución de toda pieza rela-
cionada con las ruedas y los frenos,
incluidos los neumáticos, debe
confiarse a un concesionario
Yamaha que dispone de los conoci-
mientos y experiencia profesionalnecesarios.Información relativa a los neumáticos
Esta motocicleta está equipada con llantas
de aleación y neumáticos sin cámara con
válvulas.
ADVERTENCIA
SWA10480
Los neumáticos delantero y trasero
deben ser de la misma marca y di-
seño; de lo contrario no pueden ga-
rantizarse las características de
manejabilidad de la motocicleta.
Después de realizar pruebas ex-
haustivas, Yamaha Motor Co., Ltd.
sólo ha homologado para este mo-
delo los neumáticos que se relacio-
nan a continuación.
Verifique siempre que los tapones
de las válvulas estén bien coloca-
dos a fin de evitar fugas de la pre-
sión de aire.
Utilice únicamente los tapones y
núcleos de válvula relacionados a
continuación a fin de evitar que los
neumáticos se desinflen durante lamarcha a alta velocidad.
1. Válvula de aire del neumático
2. Núcleo de la válvula de aire del neumático
3. Tapón de la válvula de aire del neumático
con obturador
Neumático delantero:
Ta m año:
120/70 ZR17M/C (58W)
Marca/modelo:
BRIDGESTONE/BT020F GG
DUNLOP/D252F
Neumático trasero:
Ta m año:
180/55 ZR17M/C (73W)
Marca/modelo:
BRIDGESTONE/BT020R GG
DUNLOP/D252
DELANTERO y TRASERO:
Válvula de aire del neumático:
TR412
Núcleo de la válvula:
#9100 (original)
U1B3S2S0.book Page 16 Friday, July 29, 2005 5:29 PM

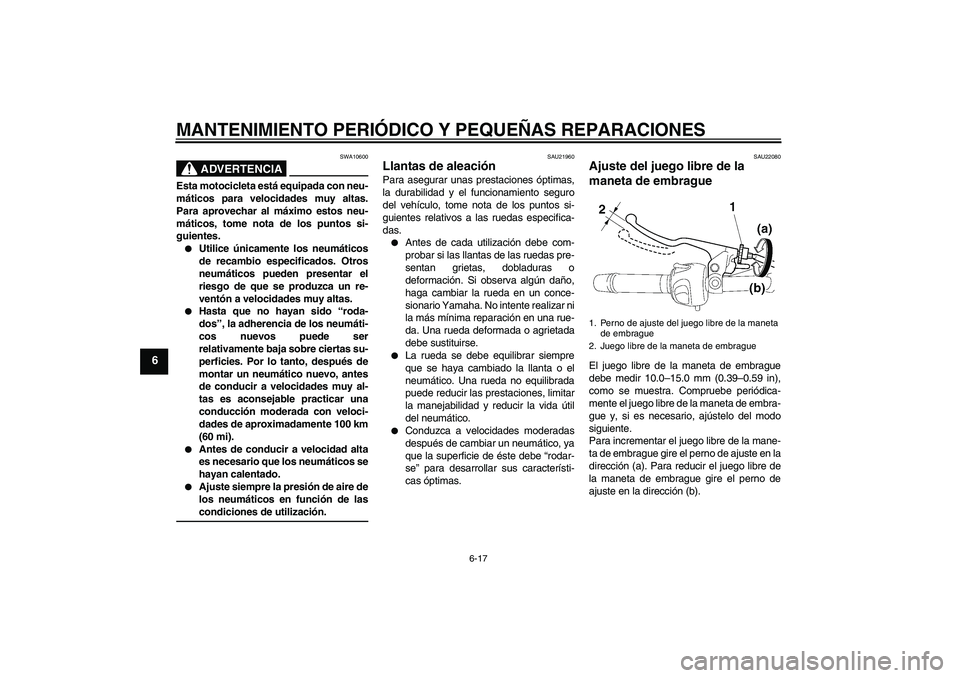

Page 56 of 90
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-17
6
ADVERTENCIA
SWA10600
Esta motocicleta está equipada con neu-
máticos para velocidades muy altas.
Para aprovechar al máximo estos neu-
máticos, tome nota de los puntos si-
guientes.
Utilice únicamente los neumáticos
de recambio especificados. Otros
neumáticos pueden presentar el
riesgo de que se produzca un re-
ventón a velocidades muy altas.
Hasta que no hayan sido “roda-
dos”, la adherencia de los neumáti-
cos nuevos puede ser
relativamente baja sobre ciertas su-
perficies. Por lo tanto, después de
montar un neumático nuevo, antes
de conducir a velocidades muy al-
tas es aconsejable practicar una
conducción moderada con veloci-
dades de aproximadamente 100 km
(60 mi).
Antes de conducir a velocidad alta
es necesario que los neumáticos se
hayan calentado.
Ajuste siempre la presión de aire de
los neumáticos en función de lascondiciones de utilización.
SAU21960
Llantas de aleación Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
del vehículo, tome nota de los puntos si-
guientes relativos a las ruedas especifica-
das.
Antes de cada utilización debe com-
probar si las llantas de las ruedas pre-
sentan grietas, dobladuras o
deformación. Si observa algún daño,
haga cambiar la rueda en un conce-
sionario Yamaha. No intente realizar ni
la más mínima reparación en una rue-
da. Una rueda deformada o agrietada
debe sustituirse.
La rueda se debe equilibrar siempre
que se haya cambiado la llanta o el
neumático. Una rueda no equilibrada
puede reducir las prestaciones, limitar
la manejabilidad y reducir la vida útil
del neumático.
Conduzca a velocidades moderadas
después de cambiar un neumático, ya
que la superficie de éste debe “rodar-
se” para desarrollar sus característi-
cas óptimas.
SAU22080
Ajuste del juego libre de la
maneta de embrague El juego libre de la maneta de embrague
debe medir 10.0–15.0 mm (0.39–0.59 in),
como se muestra. Compruebe periódica-
mente el juego libre de la maneta de embra-
gue y, si es necesario, ajústelo del modo
siguiente.
Para incrementar el juego libre de la mane-
ta de embrague gire el perno de ajuste en la
dirección (a). Para reducir el juego libre de
la maneta de embrague gire el perno de
ajuste en la dirección (b).1. Perno de ajuste del juego libre de la maneta
de embrague
2. Juego libre de la maneta de embrague
U1B3S2S0.book Page 17 Friday, July 29, 2005 5:29 PM
Page 57 of 90

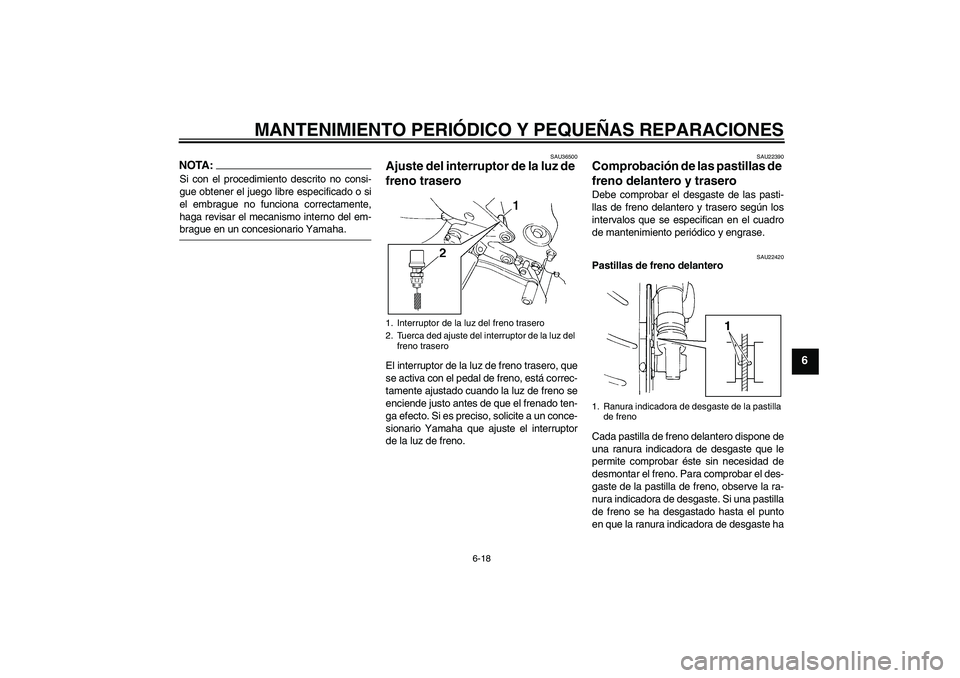

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-18
6
NOTA:Si con el procedimiento descrito no consi-
gue obtener el juego libre especificado o si
el embrague no funciona correctamente,
haga revisar el mecanismo interno del em-brague en un concesionario Yamaha.
SAU36500
Ajuste del interruptor de la luz de
freno trasero El interruptor de la luz de freno trasero, que
se activa con el pedal de freno, está correc-
tamente ajustado cuando la luz de freno se
enciende justo antes de que el frenado ten-
ga efecto. Si es preciso, solicite a un conce-
sionario Yamaha que ajuste el interruptor
de la luz de freno.
SAU22390
Comprobación de las pastillas de
freno delantero y trasero Debe comprobar el desgaste de las pasti-
llas de freno delantero y trasero según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
SAU22420
Pastillas de freno delantero
Cada pastilla de freno delantero dispone de
una ranura indicadora de desgaste que le
permite comprobar éste sin necesidad de
desmontar el freno. Para comprobar el des-
gaste de la pastilla de freno, observe la ra-
nura indicadora de desgaste. Si una pastilla
de freno se ha desgastado hasta el punto
en que la ranura indicadora de desgaste ha
1. Interruptor de la luz del freno trasero
2. Tuerca ded ajuste del interruptor de la luz del
freno trasero
1. Ranura indicadora de desgaste de la pastilla
de freno
U1B3S2S0.book Page 18 Friday, July 29, 2005 5:29 PM
Page 58 of 90

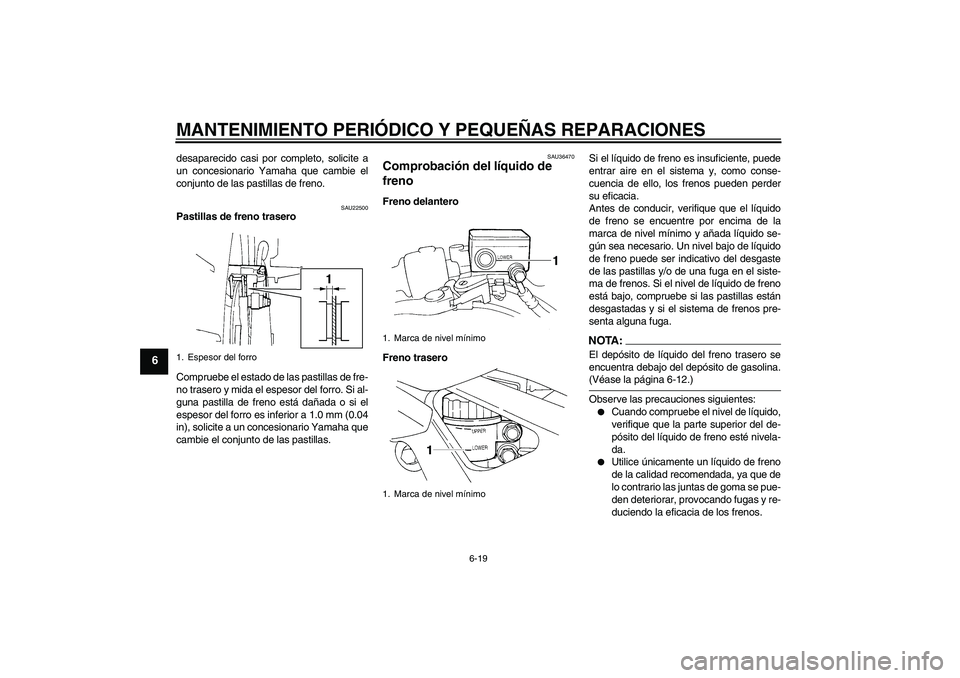

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-19
6
desaparecido casi por completo, solicite a
un concesionario Yamaha que cambie el
conjunto de las pastillas de freno.
SAU22500
Pastillas de freno trasero
Compruebe el estado de las pastillas de fre-
no trasero y mida el espesor del forro. Si al-
guna pastilla de freno está dañada o si el
espesor del forro es inferior a 1.0 mm (0.04
in), solicite a un concesionario Yamaha que
cambie el conjunto de las pastillas.
SAU36470
Comprobación del líquido de
freno Freno delantero
Freno traseroSi el líquido de freno es insuficiente, puede
entrar aire en el sistema y, como conse-
cuencia de ello, los frenos pueden perder
su eficacia.
Antes de conducir, verifique que el líquido
de freno se encuentre por encima de la
marca de nivel mínimo y añada líquido se-
gún sea necesario. Un nivel bajo de líquido
de freno puede ser indicativo del desgaste
de las pastillas y/o de una fuga en el siste-
ma de frenos. Si el nivel de líquido de freno
está bajo, compruebe si las pastillas están
desgastadas y si el sistema de frenos pre-
senta alguna fuga.
NOTA :
El depósito de líquido del freno trasero se
encuentra debajo del depósito de gasolina.(Véase la página 6-12.)
Observe las precauciones siguientes:
Cuando compruebe el nivel de líquido,
verifique que la parte superior del de-
pósito del líquido de freno esté nivela-
da.
Utilice únicamente un líquido de freno
de la calidad recomendada, ya que de
lo contrario las juntas de goma se pue-
den deteriorar, provocando fugas y re-
duciendo la eficacia de los frenos.
1. Espesor del forro
1. Marca de nivel mínimo
1. Marca de nivel mínimo
U1B3S2S0.book Page 19 Friday, July 29, 2005 5:29 PM
Page 59 of 90

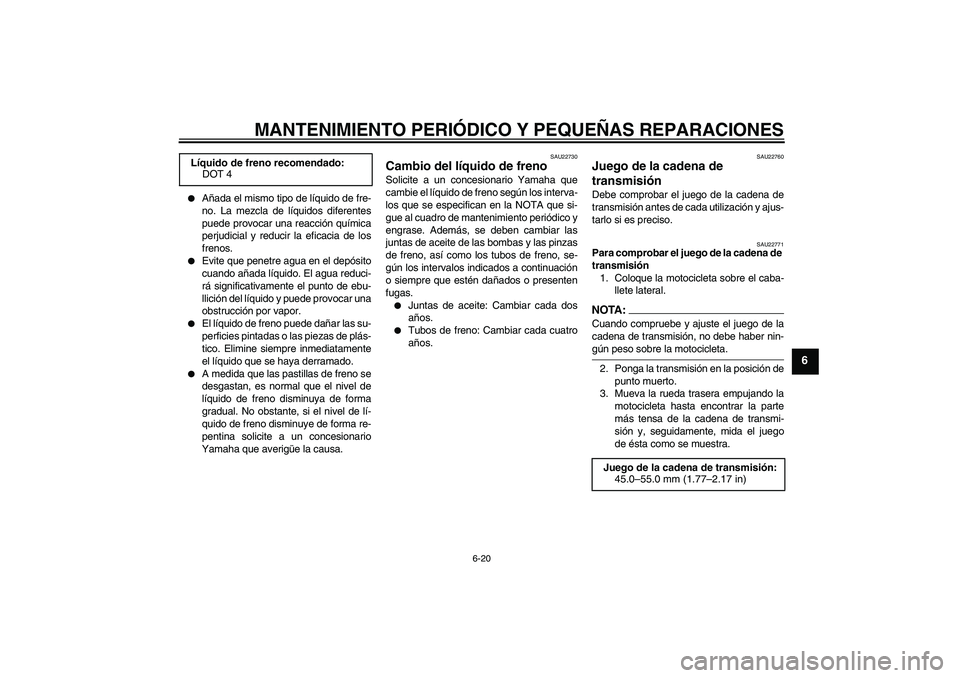

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-20
6
Añada el mismo tipo de líquido de fre-
no. La mezcla de líquidos diferentes
puede provocar una reacción química
perjudicial y reducir la eficacia de los
frenos.
Evite que penetre agua en el depósito
cuando añada líquido. El agua reduci-
rá significativamente el punto de ebu-
llición del líquido y puede provocar una
obstrucción por vapor.
El líquido de freno puede dañar las su-
perficies pintadas o las piezas de plás-
tico. Elimine siempre inmediatamente
el líquido que se haya derramado.
A medida que las pastillas de freno se
desgastan, es normal que el nivel de
líquido de freno disminuya de forma
gradual. No obstante, si el nivel de lí-
quido de freno disminuye de forma re-
pentina solicite a un concesionario
Yamaha que averigüe la causa.
SAU22730
Cambio del líquido de freno Solicite a un concesionario Yamaha que
cambie el líquido de freno según los interva-
los que se especifican en la NOTA que si-
gue al cuadro de mantenimiento periódico y
engrase. Además, se deben cambiar las
juntas de aceite de las bombas y las pinzas
de freno, así como los tubos de freno, se-
gún los intervalos indicados a continuación
o siempre que estén dañados o presenten
fugas.
Juntas de aceite: Cambiar cada dos
años.
Tubos de freno: Cambiar cada cuatro
años.
SAU22760
Juego de la cadena de
transmisión Debe comprobar el juego de la cadena de
transmisión antes de cada utilización y ajus-
tarlo si es preciso.
SAU22771
Para comprobar el juego de la cadena de
transmisión
1. Coloque la motocicleta sobre el caba-
llete lateral.NOTA :
Cuando compruebe y ajuste el juego de la
cadena de transmisión, no debe haber nin-gún peso sobre la motocicleta.
2. Ponga la transmisión en la posición de
punto muerto.
3. Mueva la rueda trasera empujando la
motocicleta hasta encontrar la parte
más tensa de la cadena de transmi-
sión y, seguidamente, mida el juego
de ésta como se muestra. Líquido de freno recomendado:
DOT 4
Juego de la cadena de transmisión:
45.0–55.0 mm (1.77–2.17 in)
U1B3S2S0.book Page 20 Friday, July 29, 2005 5:29 PM
Page 60 of 90

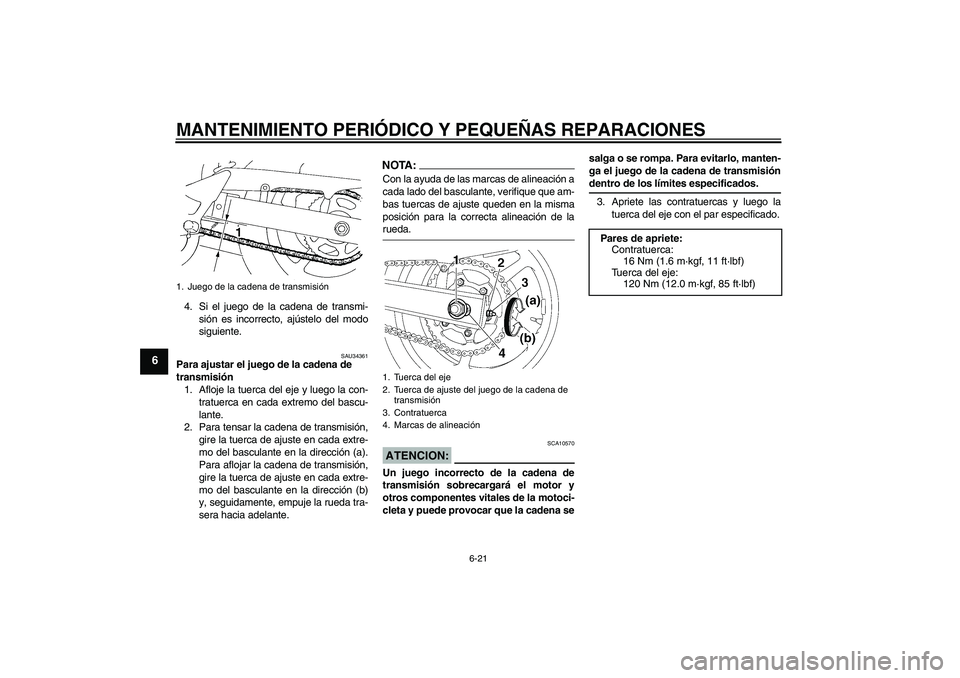

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-21
6
4. Si el juego de la cadena de transmi-
sión es incorrecto, ajústelo del modo
siguiente.
SAU34361
Para ajustar el juego de la cadena de
transmisión
1. Afloje la tuerca del eje y luego la con-
tratuerca en cada extremo del bascu-
lante.
2. Para tensar la cadena de transmisión,
gire la tuerca de ajuste en cada extre-
mo del basculante en la dirección (a).
Para aflojar la cadena de transmisión,
gire la tuerca de ajuste en cada extre-
mo del basculante en la dirección (b)
y, seguidamente, empuje la rueda tra-
sera hacia adelante.
NOTA:Con la ayuda de las marcas de alineación a
cada lado del basculante, verifique que am-
bas tuercas de ajuste queden en la misma
posición para la correcta alineación de larueda.ATENCION:
SCA10570
Un juego incorrecto de la cadena de
transmisión sobrecargará el motor y
otros componentes vitales de la motoci-
cleta y puede provocar que la cadena sesalga o se rompa. Para evitarlo, manten-
ga el juego de la cadena de transmisión
dentro de los límites especificados.
3. Apriete las contratuercas y luego la
tuerca del eje con el par especificado.
1. Juego de la cadena de transmisión
1. Tuerca del eje
2. Tuerca de ajuste del juego de la cadena de
transmisión
3. Contratuerca
4. Marcas de alineación
Pares de apriete:
Contratuerca:
16 Nm (1.6 m·kgf, 11 ft·lbf)
Tuerca del eje:
120 Nm (12.0 m·kgf, 85 ft·lbf)
U1B3S2S0.book Page 21 Friday, July 29, 2005 5:29 PM
