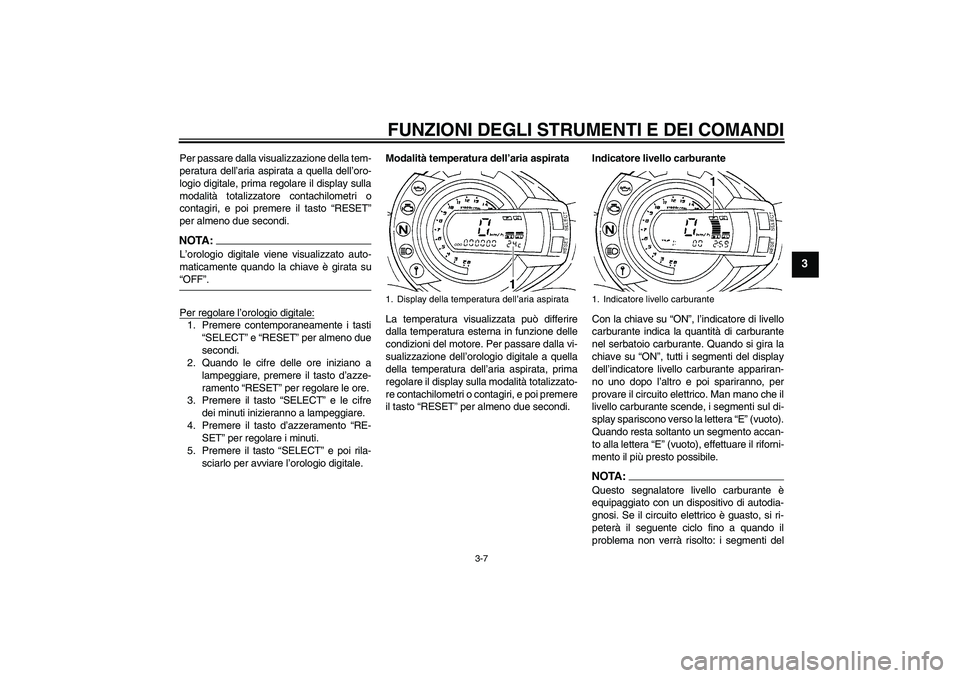

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-7
3
Per passare dalla visualizzazione della tem-
peratura dell’aria aspirata a quella dell’oro-
logio digitale, prima regolare il display sulla
modalità totalizzatore contachilometri o
contagiri, e poi premere il tasto “RESET”
per almeno due secondi.NOTA:L’orologio digitale viene visualizzato auto-
maticamente quando la chiave è girata su“OFF”.
Per regolare l’orologio digitale:1. Premere contemporaneamente i tasti
“SELECT” e “RESET” per almeno due
secondi.
2. Quando le cifre delle ore iniziano a
lampeggiare, premere il tasto d’azze-
ramento “RESET” per regolare le ore.
3. Premere il tasto “SELECT” e le cifre
dei minuti inizieranno a lampeggiare.
4. Premere il tasto d’azzeramento “RE-
SET” per regolare i minuti.
5. Premere il tasto “SELECT” e poi rila-
sciarlo per avviare l’orologio digitale.Modalità temperatura dell’aria aspirata
La temperatura visualizzata può differire
dalla temperatura esterna in funzione delle
condizioni del motore. Per passare dalla vi-
sualizzazione dell’orologio digitale a quella
della temperatura dell’aria aspirata, prima
regolare il display sulla modalità totalizzato-
re contachilometri o contagiri, e poi premere
il tasto “RESET” per almeno due secondi.Indicatore livello carburante
Con la chiave su “ON”, l’indicatore di livello
carburante indica la quantità di carburante
nel serbatoio carburante. Quando si gira la
chiave su “ON”, tutti i segmenti del display
dell’indicatore livello carburante appariran-
no uno dopo l’altro e poi spariranno, per
provare il circuito elettrico. Man mano che il
livello carburante scende, i segmenti sul di-
splay spariscono verso la lettera “E” (vuoto).
Quando resta soltanto un segmento accan-
to alla lettera “E” (vuoto), effettuare il riforni-
mento il più presto possibile.
NOTA:Questo segnalatore livello carburante è
equipaggiato con un dispositivo di autodia-
gnosi. Se il circuito elettrico è guasto, si ri-
peterà il seguente ciclo fino a quando il
problema non verrà risolto: i segmenti del
1. Display della temperatura dell’aria aspirata
1. Indicatore livello carburante
U1B3H3H0.book Page 7 Friday, July 14, 2006 9:07 AM

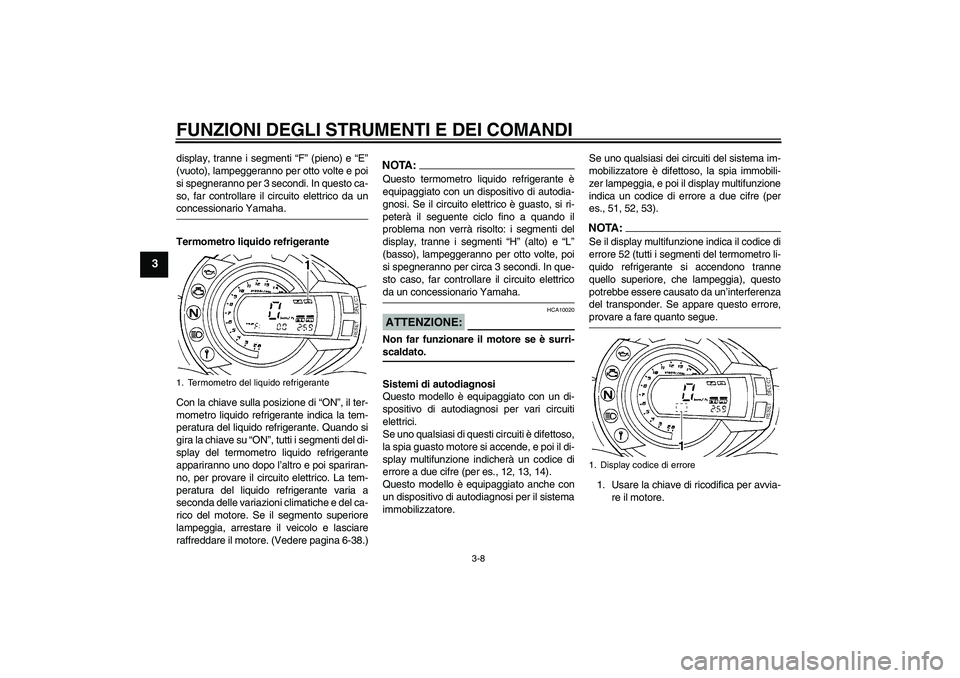

Page 22 of 92
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-8
3
display, tranne i segmenti “F” (pieno) e “E”
(vuoto), lampeggeranno per otto volte e poi
si spegneranno per 3 secondi. In questo ca-
so, far controllare il circuito elettrico da unconcessionario Yamaha.
Termometro liquido refrigerante
Con la chiave sulla posizione di “ON”, il ter-
mometro liquido refrigerante indica la tem-
peratura del liquido refrigerante. Quando si
gira la chiave su “ON”, tutti i segmenti del di-
splay del termometro liquido refrigerante
appariranno uno dopo l’altro e poi spariran-
no, per provare il circuito elettrico. La tem-
peratura del liquido refrigerante varia a
seconda delle variazioni climatiche e del ca-
rico del motore. Se il segmento superiore
lampeggia, arrestare il veicolo e lasciare
raffreddare il motore. (Vedere pagina 6-38.)
NOTA:Questo termometro liquido refrigerante è
equipaggiato con un dispositivo di autodia-
gnosi. Se il circuito elettrico è guasto, si ri-
peterà il seguente ciclo fino a quando il
problema non verrà risolto: i segmenti del
display, tranne i segmenti “H” (alto) e “L”
(basso), lampeggeranno per otto volte, poi
si spegneranno per circa 3 secondi. In que-
sto caso, far controllare il circuito elettricoda un concessionario Yamaha.ATTENZIONE:
HCA10020
Non far funzionare il motore se è surri-scaldato.
Sistemi di autodiagnosi
Questo modello è equipaggiato con un di-
spositivo di autodiagnosi per vari circuiti
elettrici.
Se uno qualsiasi di questi circuiti è difettoso,
la spia guasto motore si accende, e poi il di-
splay multifunzione indicherà un codice di
errore a due cifre (per es., 12, 13, 14).
Questo modello è equipaggiato anche con
un dispositivo di autodiagnosi per il sistema
immobilizzatore.Se uno qualsiasi dei circuiti del sistema im-
mobilizzatore è difettoso, la spia immobili-
zer lampeggia, e poi il display multifunzione
indica un codice di errore a due cifre (per
es., 51, 52, 53).
NOTA :
Se il display multifunzione indica il codice di
errore 52 (tutti i segmenti del termometro li-
quido refrigerante si accendono tranne
quello superiore, che lampeggia), questo
potrebbe essere causato da un’interferenza
del transponder. Se appare questo errore,provare a fare quanto segue.
1. Usare la chiave di ricodifica per avvia-
re il motore.
1. Termometro del liquido refrigerante
1. Display codice di errore
U1B3H3H0.book Page 8 Friday, July 14, 2006 9:07 AM
Page 23 of 92

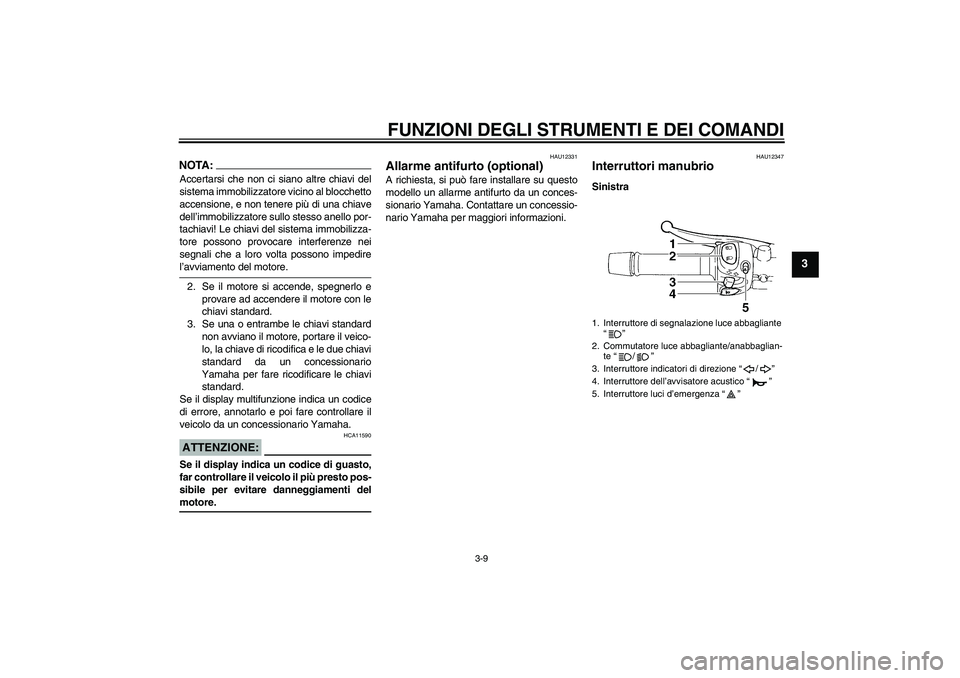

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-9
3
NOTA:Accertarsi che non ci siano altre chiavi del
sistema immobilizzatore vicino al blocchetto
accensione, e non tenere più di una chiave
dell’immobilizzatore sullo stesso anello por-
tachiavi! Le chiavi del sistema immobilizza-
tore possono provocare interferenze nei
segnali che a loro volta possono impedirel’avviamento del motore.
2. Se il motore si accende, spegnerlo e
provare ad accendere il motore con le
chiavi standard.
3. Se una o entrambe le chiavi standard
non avviano il motore, portare il veico-
lo, la chiave di ricodifica e le due chiavi
standard da un concessionario
Yamaha per fare ricodificare le chiavi
standard.
Se il display multifunzione indica un codice
di errore, annotarlo e poi fare controllare il
veicolo da un concessionario Yamaha.ATTENZIONE:
HCA11590
Se il display indica un codice di guasto,
far controllare il veicolo il più presto pos-
sibile per evitare danneggiamenti delmotore.
HAU12331
Allarme antifurto (optional) A richiesta, si può fare installare su questo
modello un allarme antifurto da un conces-
sionario Yamaha. Contattare un concessio-
nario Yamaha per maggiori informazioni.
HAU12347
Interruttori manubrio Sinistra1. Interruttore di segnalazione luce abbagliante
“”
2. Commutatore luce abbagliante/anabbaglian-
te “/”
3. Interruttore indicatori di direzione “/”
4. Interruttore dell’avvisatore acustico “”
5. Interruttore luci d’emergenza “”
U1B3H3H0.book Page 9 Friday, July 14, 2006 9:07 AM
Page 24 of 92

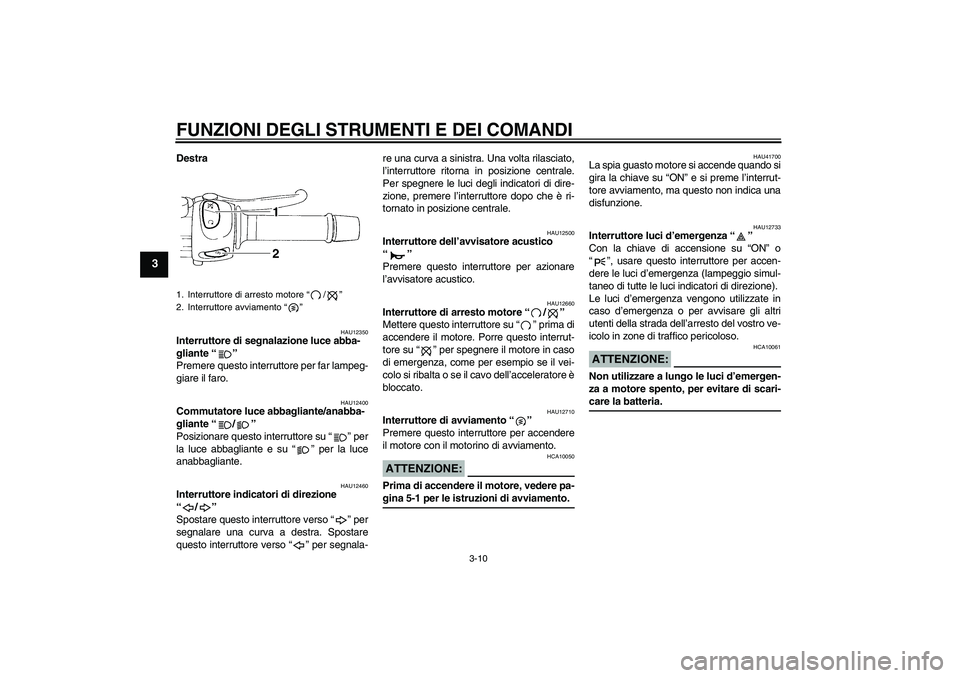

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-10
3
Destra
HAU12350
Interruttore di segnalazione luce abba-
gliante “”
Premere questo interruttore per far lampeg-
giare il faro.
HAU12400
Commutatore luce abbagliante/anabba-
gliante “/”
Posizionare questo interruttore su “” per
la luce abbagliante e su “” per la luce
anabbagliante.
HAU12460
Interruttore indicatori di direzione
“/”
Spostare questo interruttore verso “” per
segnalare una curva a destra. Spostare
questo interruttore verso “” per segnala-re una curva a sinistra. Una volta rilasciato,
l’interruttore ritorna in posizione centrale.
Per spegnere le luci degli indicatori di dire-
zione, premere l’interruttore dopo che è ri-
tornato in posizione centrale.
HAU12500
Interruttore dell’avvisatore acustico
“”
Premere questo interruttore per azionare
l’avvisatore acustico.
HAU12660
Interruttore di arresto motore “/”
Mettere questo interruttore su “” prima di
accendere il motore. Porre questo interrut-
tore su “” per spegnere il motore in caso
di emergenza, come per esempio se il vei-
colo si ribalta o se il cavo dell’acceleratore è
bloccato.
HAU12710
Interruttore di avviamento “”
Premere questo interruttore per accendere
il motore con il motorino di avviamento.ATTENZIONE:
HCA10050
Prima di accendere il motore, vedere pa-gina 5-1 per le istruzioni di avviamento.
HAU41700
La spia guasto motore si accende quando si
gira la chiave su “ON” e si preme l’interrut-
tore avviamento, ma questo non indica una
disfunzione.
HAU12733
Interruttore luci d’emergenza “”
Con la chiave di accensione su “ON” o
“”, usare questo interruttore per accen-
dere le luci d’emergenza (lampeggio simul-
taneo di tutte le luci indicatori di direzione).
Le luci d’emergenza vengono utilizzate in
caso d’emergenza o per avvisare gli altri
utenti della strada dell’arresto del vostro ve-
icolo in zone di traffico pericoloso.ATTENZIONE:
HCA10061
Non utilizzare a lungo le luci d’emergen-
za a motore spento, per evitare di scari-care la batteria.
1. Interruttore di arresto motore “/”
2. Interruttore avviamento “”U1B3H3H0.book Page 10 Friday, July 14, 2006 9:07 AM

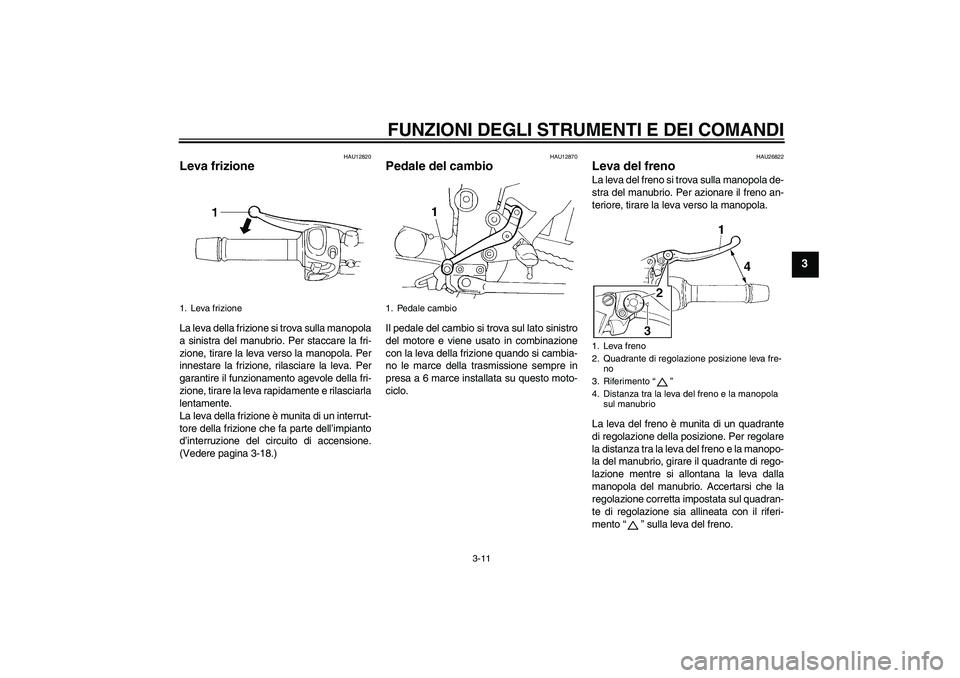

Page 25 of 92
FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-11
3
HAU12820
Leva frizione La leva della frizione si trova sulla manopola
a sinistra del manubrio. Per staccare la fri-
zione, tirare la leva verso la manopola. Per
innestare la frizione, rilasciare la leva. Per
garantire il funzionamento agevole della fri-
zione, tirare la leva rapidamente e rilasciarla
lentamente.
La leva della frizione è munita di un interrut-
tore della frizione che fa parte dell’impianto
d’interruzione del circuito di accensione.
(Vedere pagina 3-18.)
HAU12870
Pedale del cambio Il pedale del cambio si trova sul lato sinistro
del motore e viene usato in combinazione
con la leva della frizione quando si cambia-
no le marce della trasmissione sempre in
presa a 6 marce installata su questo moto-
ciclo.
HAU26822
Leva del freno La leva del freno si trova sulla manopola de-
stra del manubrio. Per azionare il freno an-
teriore, tirare la leva verso la manopola.
La leva del freno è munita di un quadrante
di regolazione della posizione. Per regolare
la distanza tra la leva del freno e la manopo-
la del manubrio, girare il quadrante di rego-
lazione mentre si allontana la leva dalla
manopola del manubrio. Accertarsi che la
regolazione corretta impostata sul quadran-
te di regolazione sia allineata con il riferi-
mento “” sulla leva del freno.
1. Leva frizione
1. Pedale cambio
1. Leva freno
2. Quadrante di regolazione posizione leva fre-
no
3. Riferimento “”
4. Distanza tra la leva del freno e la manopola
sul manubrio
U1B3H3H0.book Page 11 Friday, July 14, 2006 9:07 AM
Page 26 of 92

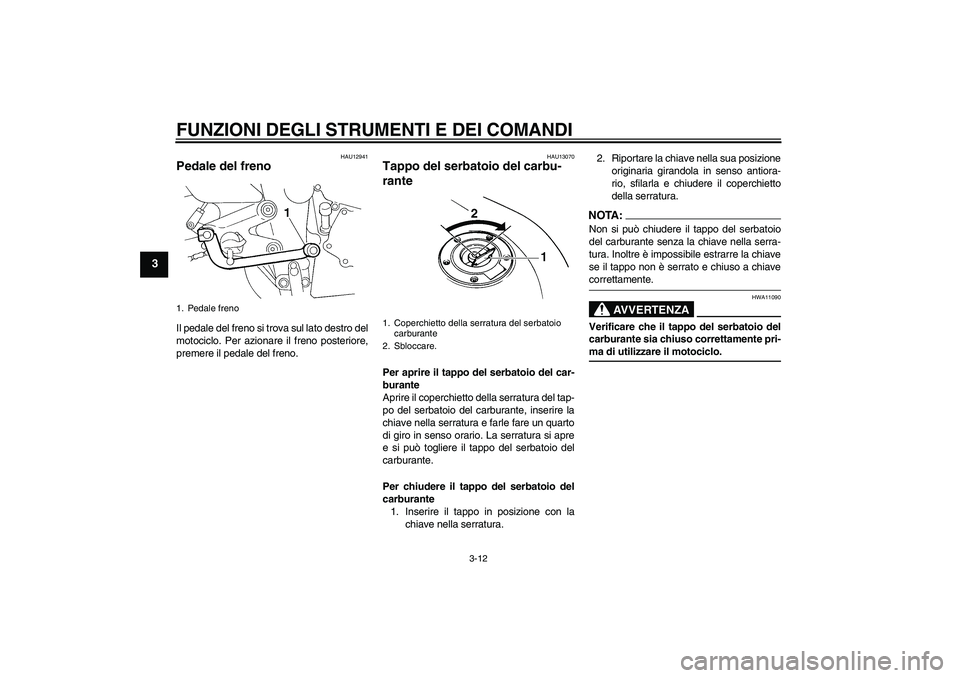

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-12
3
HAU12941
Pedale del freno Il pedale del freno si trova sul lato destro del
motociclo. Per azionare il freno posteriore,
premere il pedale del freno.
HAU13070
Tappo del serbatoio del carbu-
rante Per aprire il tappo del serbatoio del car-
burante
Aprire il coperchietto della serratura del tap-
po del serbatoio del carburante, inserire la
chiave nella serratura e farle fare un quarto
di giro in senso orario. La serratura si apre
e si può togliere il tappo del serbatoio del
carburante.
Per chiudere il tappo del serbatoio del
carburante
1. Inserire il tappo in posizione con la
chiave nella serratura.2. Riportare la chiave nella sua posizione
originaria girandola in senso antiora-
rio, sfilarla e chiudere il coperchietto
della serratura.
NOTA:Non si può chiudere il tappo del serbatoio
del carburante senza la chiave nella serra-
tura. Inoltre è impossibile estrarre la chiave
se il tappo non è serrato e chiuso a chiavecorrettamente.
AVVERTENZA
HWA11090
Verificare che il tappo del serbatoio del
carburante sia chiuso correttamente pri-ma di utilizzare il motociclo.
1. Pedale freno
1. Coperchietto della serratura del serbatoio
carburante
2. Sbloccare.
U1B3H3H0.book Page 12 Friday, July 14, 2006 9:07 AM
Page 27 of 92

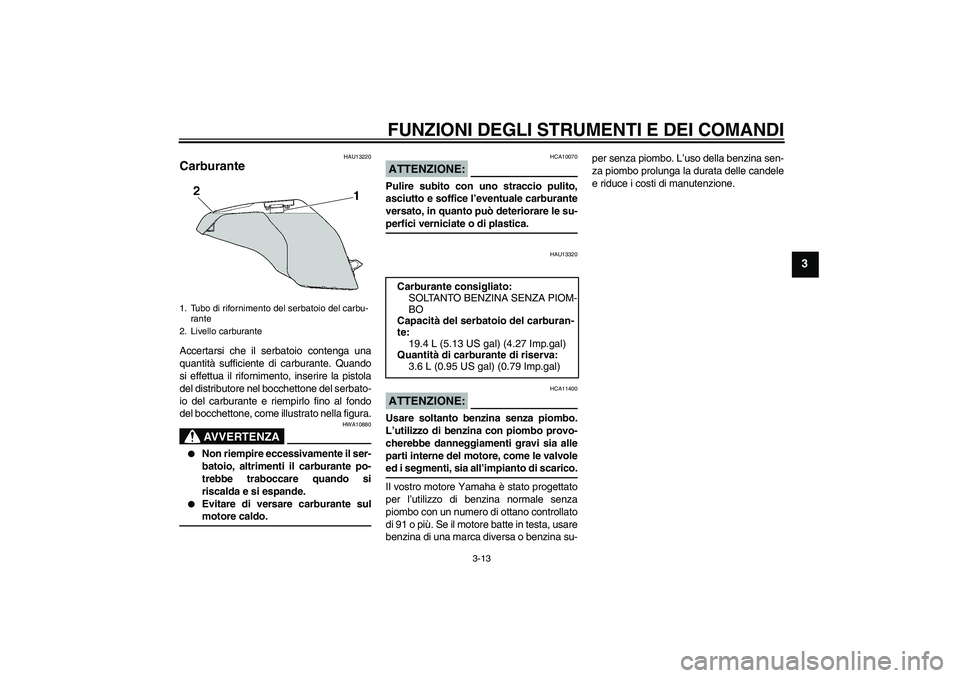

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-13
3
HAU13220
Carburante Accertarsi che il serbatoio contenga una
quantità sufficiente di carburante. Quando
si effettua il rifornimento, inserire la pistola
del distributore nel bocchettone del serbato-
io del carburante e riempirlo fino al fondo
del bocchettone, come illustrato nella figura.
AVVERTENZA
HWA10880
Non riempire eccessivamente il ser-
batoio, altrimenti il carburante po-
trebbe traboccare quando si
riscalda e si espande.
Evitare di versare carburante sulmotore caldo.
ATTENZIONE:
HCA10070
Pulire subito con uno straccio pulito,
asciutto e soffice l’eventuale carburante
versato, in quanto può deteriorare le su-perfici verniciate o di plastica.
HAU13320
ATTENZIONE:
HCA11400
Usare soltanto benzina senza piombo.
L’utilizzo di benzina con piombo provo-
cherebbe danneggiamenti gravi sia alle
parti interne del motore, come le valvoleed i segmenti, sia all’impianto di scarico.
Il vostro motore Yamaha è stato progettato
per l’utilizzo di benzina normale senza
piombo con un numero di ottano controllato
di 91 o più. Se il motore batte in testa, usare
benzina di una marca diversa o benzina su-per senza piombo. L’uso della benzina sen-
za piombo prolunga la durata delle candele
e riduce i costi di manutenzione.
1. Tubo di rifornimento del serbatoio del carbu-
rante
2. Livello carburante
Carburante consigliato:
SOLTANTO BENZINA SENZA PIOM-
BO
Capacità del serbatoio del carburan-
te:
19.4 L (5.13 US gal) (4.27 Imp.gal)
Quantità di carburante di riserva:
3.6 L (0.95 US gal) (0.79 Imp.gal)
U1B3H3H0.book Page 13 Friday, July 14, 2006 9:07 AM
Page 28 of 92

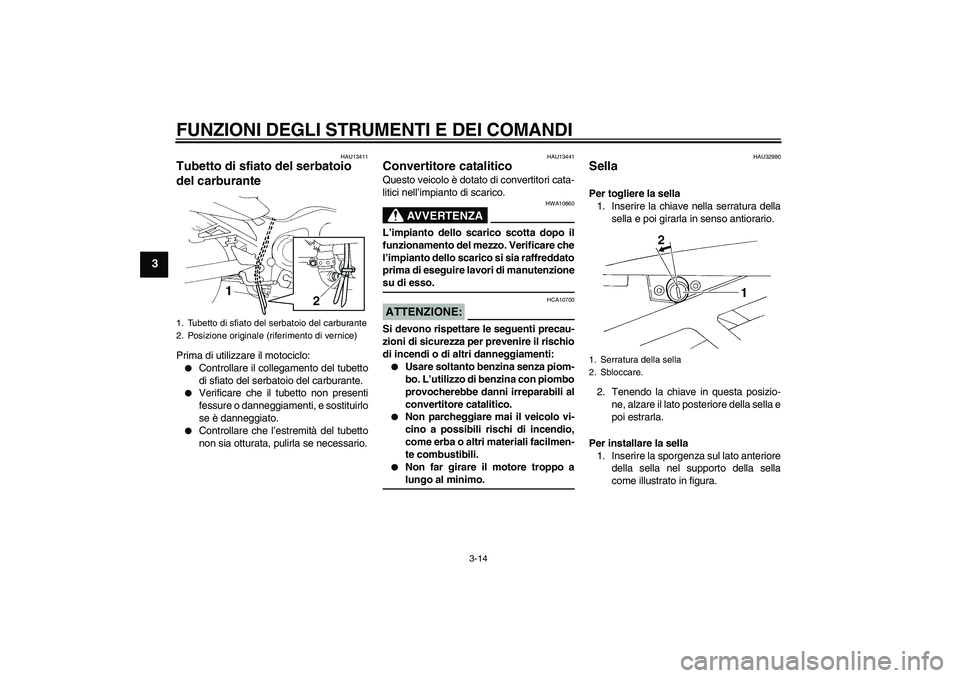

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-14
3
HAU13411
Tubetto di sfiato del serbatoio
del carburante Prima di utilizzare il motociclo:
Controllare il collegamento del tubetto
di sfiato del serbatoio del carburante.
Verificare che il tubetto non presenti
fessure o danneggiamenti, e sostituirlo
se è danneggiato.
Controllare che l’estremità del tubetto
non sia otturata, pulirla se necessario.
HAU13441
Convertitore catalitico Questo veicolo è dotato di convertitori cata-
litici nell’impianto di scarico.
AVVERTENZA
HWA10860
L’impianto dello scarico scotta dopo il
funzionamento del mezzo. Verificare che
l’impianto dello scarico si sia raffreddato
prima di eseguire lavori di manutenzionesu di esso.ATTENZIONE:
HCA10700
Si devono rispettare le seguenti precau-
zioni di sicurezza per prevenire il rischio
di incendi o di altri danneggiamenti:
Usare soltanto benzina senza piom-
bo. L’utilizzo di benzina con piombo
provocherebbe danni irreparabili al
convertitore catalitico.
Non parcheggiare mai il veicolo vi-
cino a possibili rischi di incendio,
come erba o altri materiali facilmen-
te combustibili.
Non far girare il motore troppo alungo al minimo.
HAU32980
Sella Per togliere la sella
1. Inserire la chiave nella serratura della
sella e poi girarla in senso antiorario.
2. Tenendo la chiave in questa posizio-
ne, alzare il lato posteriore della sella e
poi estrarla.
Per installare la sella
1. Inserire la sporgenza sul lato anteriore
della sella nel supporto della sella
come illustrato in figura.
1. Tubetto di sfiato del serbatoio del carburante
2. Posizione originale (riferimento di vernice)
1. Serratura della sella
2. Sbloccare.
U1B3H3H0.book Page 14 Friday, July 14, 2006 9:07 AM
Page 29 of 92

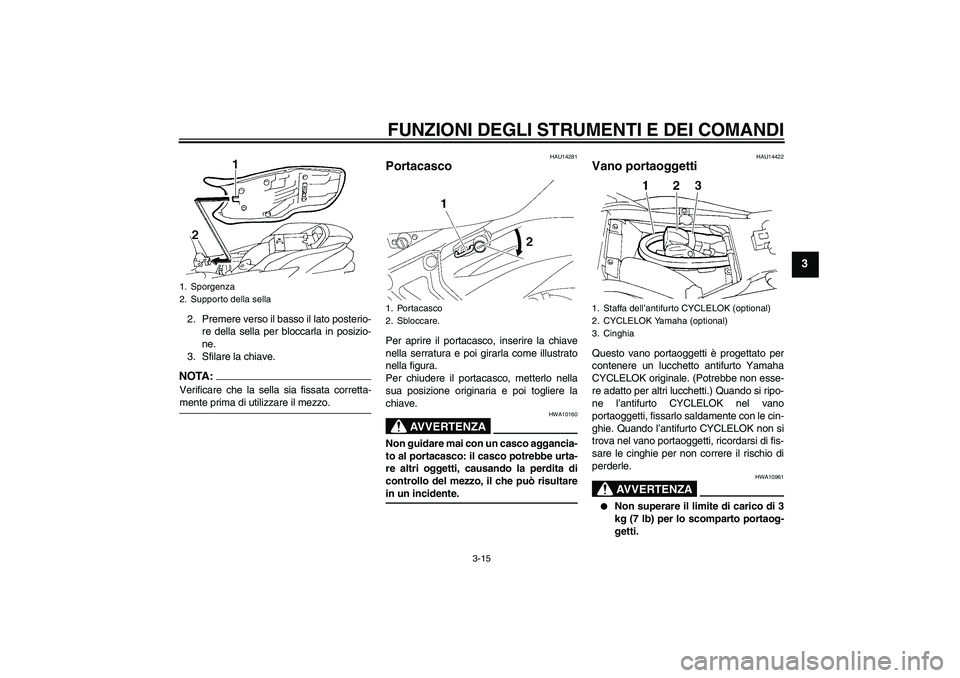

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-15
3
2. Premere verso il basso il lato posterio-
re della sella per bloccarla in posizio-
ne.
3. Sfilare la chiave.NOTA:Verificare che la sella sia fissata corretta-mente prima di utilizzare il mezzo.
HAU14281
Portacasco Per aprire il portacasco, inserire la chiave
nella serratura e poi girarla come illustrato
nella figura.
Per chiudere il portacasco, metterlo nella
sua posizione originaria e poi togliere la
chiave.
AVVERTENZA
HWA10160
Non guidare mai con un casco aggancia-
to al portacasco: il casco potrebbe urta-
re altri oggetti, causando la perdita di
controllo del mezzo, il che può risultarein un incidente.
HAU14422
Vano portaoggetti Questo vano portaoggetti è progettato per
contenere un lucchetto antifurto Yamaha
CYCLELOK originale. (Potrebbe non esse-
re adatto per altri lucchetti.) Quando si ripo-
ne l’antifurto CYCLELOK nel vano
portaoggetti, fissarlo saldamente con le cin-
ghie. Quando l’antifurto CYCLELOK non si
trova nel vano portaoggetti, ricordarsi di fis-
sare le cinghie per non correre il rischio di
perderle.
AVVERTENZA
HWA10961
Non superare il limite di carico di 3
kg (7 lb) per lo scomparto portaog-
getti.
1. Sporgenza
2. Supporto della sella
1. Portacasco
2. Sbloccare.
1. Staffa dell’antifurto CYCLELOK (optional)
2. CYCLELOK Yamaha (optional)
3. Cinghia
U1B3H3H0.book Page 15 Friday, July 14, 2006 9:07 AM
Page 30 of 92

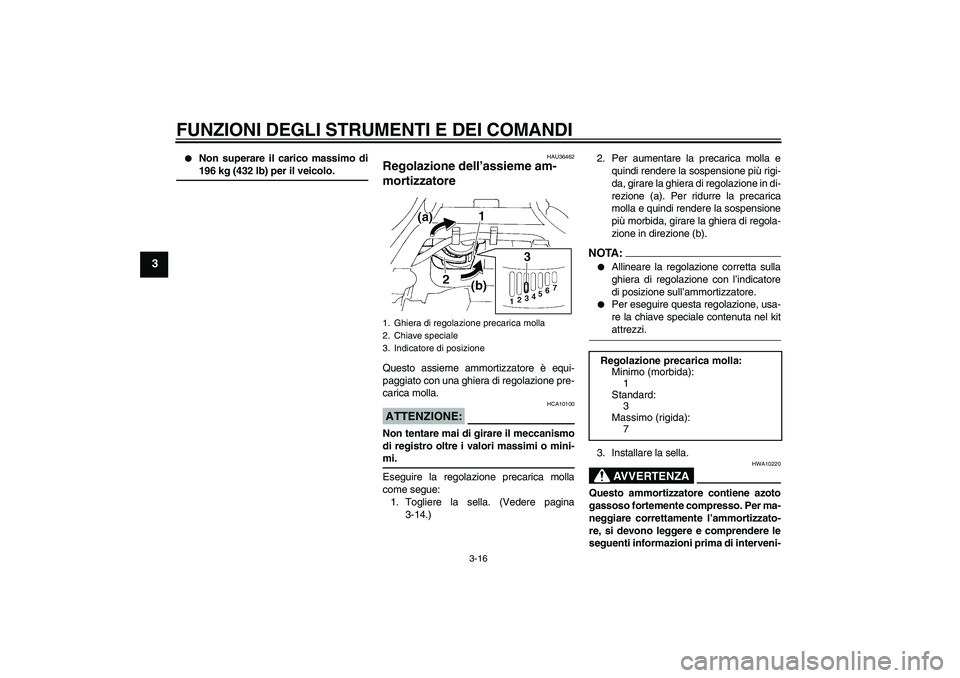

FUNZIONI DEGLI STRUMENTI E DEI COMANDI
3-16
3
Non superare il carico massimo di196 kg (432 lb) per il veicolo.
HAU36462
Regolazione dell’assieme am-
mortizzatore Questo assieme ammortizzatore è equi-
paggiato con una ghiera di regolazione pre-
carica molla.ATTENZIONE:
HCA10100
Non tentare mai di girare il meccanismo
di registro oltre i valori massimi o mini-mi.
Eseguire la regolazione precarica molla
come segue:
1. Togliere la sella. (Vedere pagina
3-14.)2. Per aumentare la precarica molla e
quindi rendere la sospensione più rigi-
da, girare la ghiera di regolazione in di-
rezione (a). Per ridurre la precarica
molla e quindi rendere la sospensione
più morbida, girare la ghiera di regola-
zione in direzione (b).
NOTA:
Allineare la regolazione corretta sulla
ghiera di regolazione con l’indicatore
di posizione sull’ammortizzatore.
Per eseguire questa regolazione, usa-
re la chiave speciale contenuta nel kitattrezzi.
3. Installare la sella.AVVERTENZA
HWA10220
Questo ammortizzatore contiene azoto
gassoso fortemente compresso. Per ma-
neggiare correttamente l’ammortizzato-
re, si devono leggere e comprendere le
seguenti informazioni prima di interveni-
1. Ghiera di regolazione precarica molla
2. Chiave speciale
3. Indicatore di posizione
Regolazione precarica molla:
Minimo (morbida):
1
Standard:
3
Massimo (rigida):
7
U1B3H3H0.book Page 16 Friday, July 14, 2006 9:07 AM
