YAMAHA FZ6 N 2007 Notices Demploi (in French)

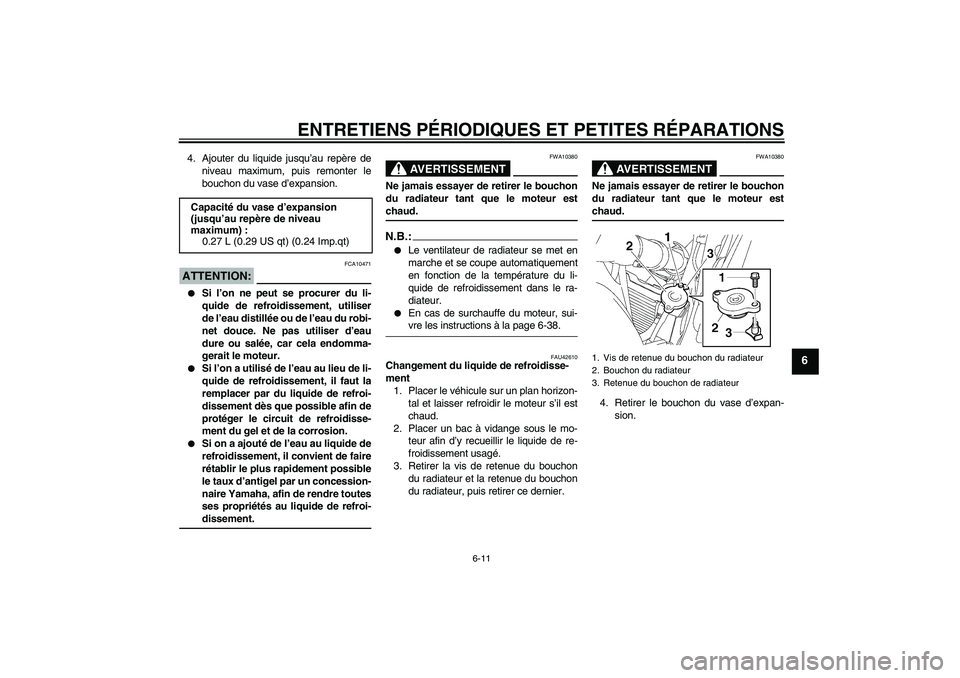

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-11
6
4. Ajouter du liquide jusqu’au repère de
niveau maximum, puis remonter le
bouchon du vase d’expansion.ATTENTION:
FCA10471


Si l’on ne peut se procurer du li-
quide de refroidissement, utiliser
de l’eau distillée ou de l’eau du robi-
net douce. Ne pas utiliser d’eau
dure ou salée, car cela endomma-
gerait le moteur.


Si l’on a utilisé de l’eau au lieu de li-
quide de refroidissement, il faut la
remplacer par du liquide de refroi-
dissement dès que possible afin de
protéger le circuit de refroidisse-
ment du gel et de la corrosion.


Si on a ajouté de l’eau au liquide de
refroidissement, il convient de faire
rétablir le plus rapidement possible
le taux d’antigel par un concession-
naire Yamaha, afin de rendre toutes
ses propriétés au liquide de refroi-dissement.
AVERTISSEMENT
FWA10380
Ne jamais essayer de retirer le bouchon
du radiateur tant que le moteur estchaud.N.B.:

Le ventilateur de radiateur se met en
marche et se coupe automatiquement
en fonction de la température du li-
quide de refroidissement dans le ra-
diateur.


En cas de surchauffe du moteur, sui-vre les instructions à la page 6-38.
FAU42610
Changement du liquide de refroidisse-
ment
1. Placer le véhicule sur un plan horizon-
tal et laisser refroidir le moteur s’il est
chaud.
2. Placer un bac à vidange sous le mo-
teur afin d’y recueillir le liquide de re-
froidissement usagé.
3. Retirer la vis de retenue du bouchon
du radiateur et la retenue du bouchon
du radiateur, puis retirer ce dernier.
AVERTISSEMENT
FWA10380
Ne jamais essayer de retirer le bouchon
du radiateur tant que le moteur estchaud.
4. Retirer le bouchon du vase d’expan-
sion. Capacité du vase d’expansion
(jusqu’au repère de niveau
maximum) :
0.27 L (0.29 US qt) (0.24 Imp.qt)1. Vis de retenue du bouchon du radiateur
2. Bouchon du radiateur
3. Retenue du bouchon de radiateur
U1B3F3F0.book Page 11 Friday, July 14, 2006 9:29 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-12
6
5. Retirer le cache du vase d’expansion,
ainsi que ce dernier, après avoir retiré
ses vis.
6. Vidanger le liquide de refroidissement
du vase d’expansion en retournant le
vase d’expansion.7. Remettre le vase d’expansion et son
cache à sa place, puis le fixer à l’aide
de ses vis.
8. Retirer la vis de vidange du liquide de
refroidissement afin de vidanger le cir-
cuit de refroidissement.
9. Une fois tout le liquide de refroidisse-
ment vidangé, rincer soigneusement
le circuit de refroidissement à l’eau
courante propre.
10. Remettre la vis de vidange du liquide
de refroidissement en place, puis la
serrer au couple spécifié.
N.B.:Contrôler l’état de la rondelle et la rempla-cer si elle est abîmée.11. Verser la quantité spécifiée du type de
liquide de refroidissement recom-
mandé dans le radiateur et le vase
d’expansion.
ATTENTION:
FCA10471


Si l’on ne peut se procurer du li-
quide de refroidissement, utiliser
de l’eau distillée ou de l’eau du robi-
1. Bouchon du vase d’expansion
2. Vase d’expansion
1. Cache du vase d’expansion
2. Vis
1. Vis de vidange du liquide de refroidissement
Couple de serrage :
Vis de vidange du liquide de
refroidissement :
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Proportion d’antigel et d’eau :
1:1
Antigel recommandé:
Antigel de haute qualité, composé
d’éthylène glycol et contenant des in-
hibiteurs de corrosion pour les mo-
teurs en aluminium
Quantité de liquide de
refroidissement :
Capacité du radiateur (intégralité du
circuit) :
2.00 L (2.11 US qt) (1.76 Imp.qt)
Capacité du vase d’expansion
(jusqu’au repère de niveau
maximum) :
0.27 L (0.29 US qt) (0.24 Imp.qt)
U1B3F3F0.book Page 12 Friday, July 14, 2006 9:29 AM

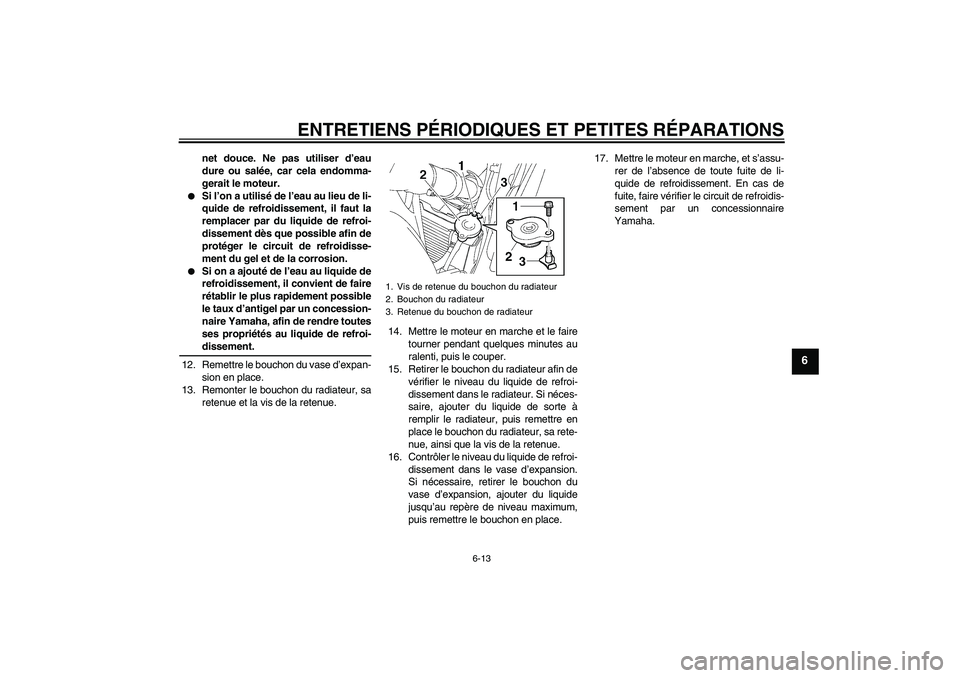

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-13
6
net douce. Ne pas utiliser d’eau
dure ou salée, car cela endomma-
gerait le moteur.


Si l’on a utilisé de l’eau au lieu de li-
quide de refroidissement, il faut la
remplacer par du liquide de refroi-
dissement dès que possible afin de
protéger le circuit de refroidisse-
ment du gel et de la corrosion.


Si on a ajouté de l’eau au liquide de
refroidissement, il convient de faire
rétablir le plus rapidement possible
le taux d’antigel par un concession-
naire Yamaha, afin de rendre toutes
ses propriétés au liquide de refroi-dissement.
12. Remettre le bouchon du vase d’expan-
sion en place.
13. Remonter le bouchon du radiateur, sa
retenue et la vis de la retenue.14. Mettre le moteur en marche et le faire
tourner pendant quelques minutes au
ralenti, puis le couper.
15. Retirer le bouchon du radiateur afin de
vérifier le niveau du liquide de refroi-
dissement dans le radiateur. Si néces-
saire, ajouter du liquide de sorte à
remplir le radiateur, puis remettre en
place le bouchon du radiateur, sa rete-
nue, ainsi que la vis de la retenue.
16. Contrôler le niveau du liquide de refroi-
dissement dans le vase d’expansion.
Si nécessaire, retirer le bouchon du
vase d’expansion, ajouter du liquide
jusqu’au repère de niveau maximum,
puis remettre le bouchon en place.17. Mettre le moteur en marche, et s’assu-
rer de l’absence de toute fuite de li-
quide de refroidissement. En cas de
fuite, faire vérifier le circuit de refroidis-
sement par un concessionnaire
Yamaha.
1. Vis de retenue du bouchon du radiateur
2. Bouchon du radiateur
3. Retenue du bouchon de radiateur
U1B3F3F0.book Page 13 Friday, July 14, 2006 9:29 AM

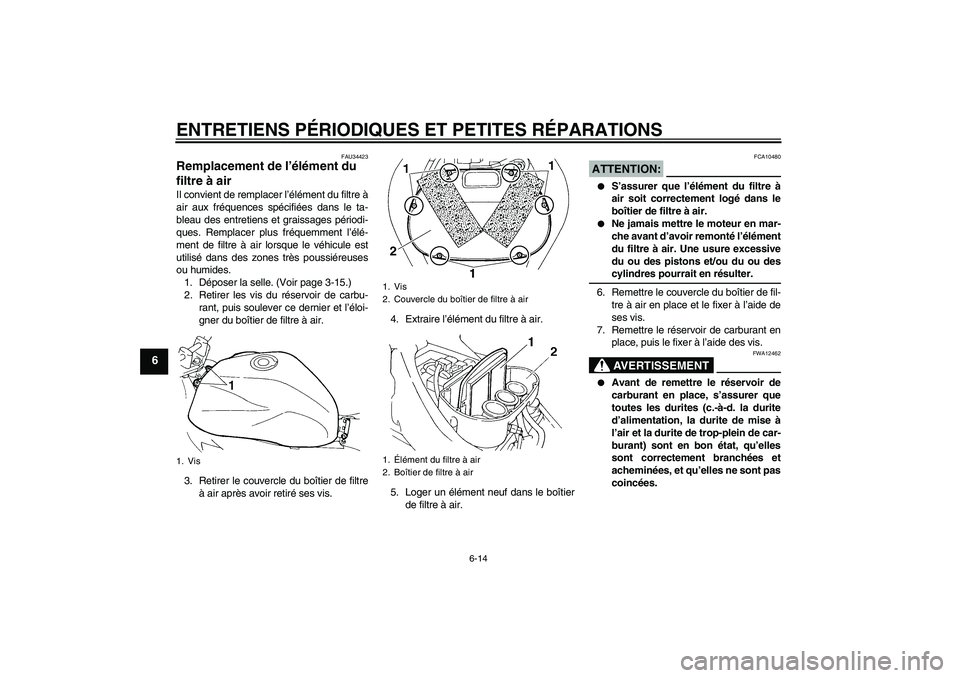

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-14
6
FAU34423
Remplacement de l’élément du
filtre à air Il convient de remplacer l’élément du filtre à
air aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodi-
ques. Remplacer plus fréquemment l’élé-
ment de filtre à air lorsque le véhicule est
utilisé dans des zones très poussiéreuses
ou humides.
1. Déposer la selle. (Voir page 3-15.)
2. Retirer les vis du réservoir de carbu-
rant, puis soulever ce dernier et l’éloi-
gner du boîtier de filtre à air.
3. Retirer le couvercle du boîtier de filtre
à air après avoir retiré ses vis.4. Extraire l’élément du filtre à air.
5. Loger un élément neuf dans le boîtier
de filtre à air.
ATTENTION:
FCA10480


S’assurer que l’élément du filtre à
air soit correctement logé dans le
boîtier de filtre à air.


Ne jamais mettre le moteur en mar-
che avant d’avoir remonté l’élément
du filtre à air. Une usure excessive
du ou des pistons et/ou du ou descylindres pourrait en résulter.
6. Remettre le couvercle du boîtier de fil-
tre à air en place et le fixer à l’aide de
ses vis.
7. Remettre le réservoir de carburant en
place, puis le fixer à l’aide des vis.AVERTISSEMENT
FWA12462


Avant de remettre le réservoir de
carburant en place, s’assurer que
toutes les durites (c.-à-d. la durite
d’alimentation, la durite de mise à
l’air et la durite de trop-plein de car-
burant) sont en bon état, qu’elles
sont correctement branchées et
acheminées, et qu’elles ne sont pas
coincées.
1. Vis
1. Vis
2. Couvercle du boîtier de filtre à air
1.Élément du filtre à air
2. Boîtier de filtre à air
U1B3F3F0.book Page 14 Friday, July 14, 2006 9:29 AM

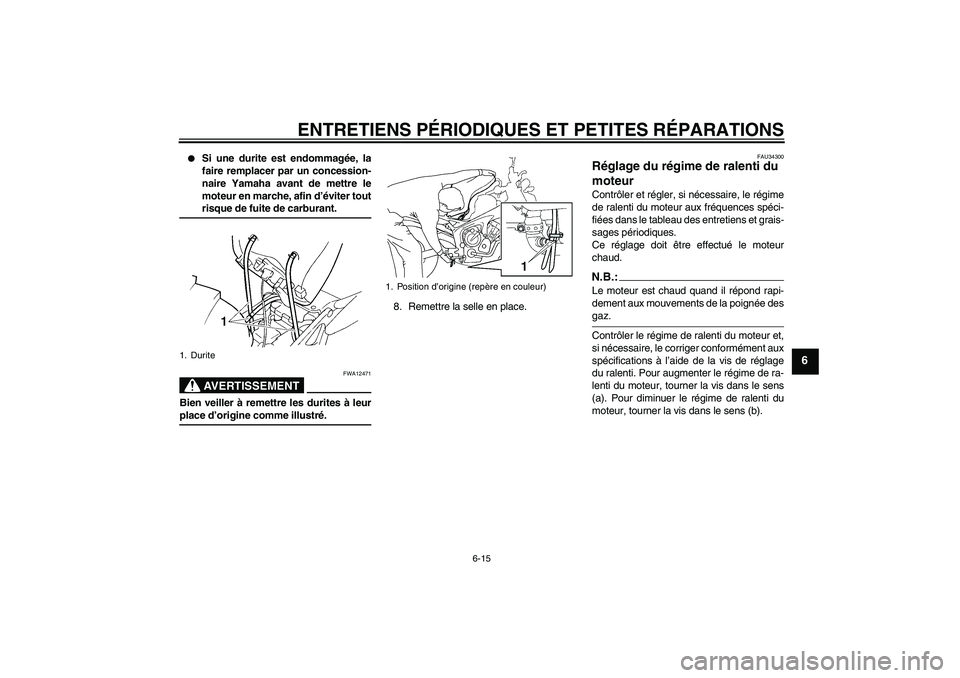

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-15
6


Si une durite est endommagée, la
faire remplacer par un concession-
naire Yamaha avant de mettre le
moteur en marche, afin d’éviter toutrisque de fuite de carburant.AVERTISSEMENT
FWA12471
Bien veiller à remettre les durites à leurplace d’origine comme illustré.8. Remettre la selle en place.
FAU34300
Réglage du régime de ralenti du
moteur Contrôler et régler, si nécessaire, le régime
de ralenti du moteur aux fréquences spéci-
fiées dans le tableau des entretiens et grais-
sages périodiques.
Ce réglage doit être effectué le moteur
chaud.N.B.:Le moteur est chaud quand il répond rapi-
dement aux mouvements de la poignée desgaz.
Contrôler le régime de ralenti du moteur et,
si nécessaire, le corriger conformément aux
spécifications à l’aide de la vis de réglage
du ralenti. Pour augmenter le régime de ra-
lenti du moteur, tourner la vis dans le sens
(a). Pour diminuer le régime de ralenti du
moteur, tourner la vis dans le sens (b).
1. Durite
1. Position d’origine (repère en couleur)
U1B3F3F0.book Page 15 Friday, July 14, 2006 9:29 AM

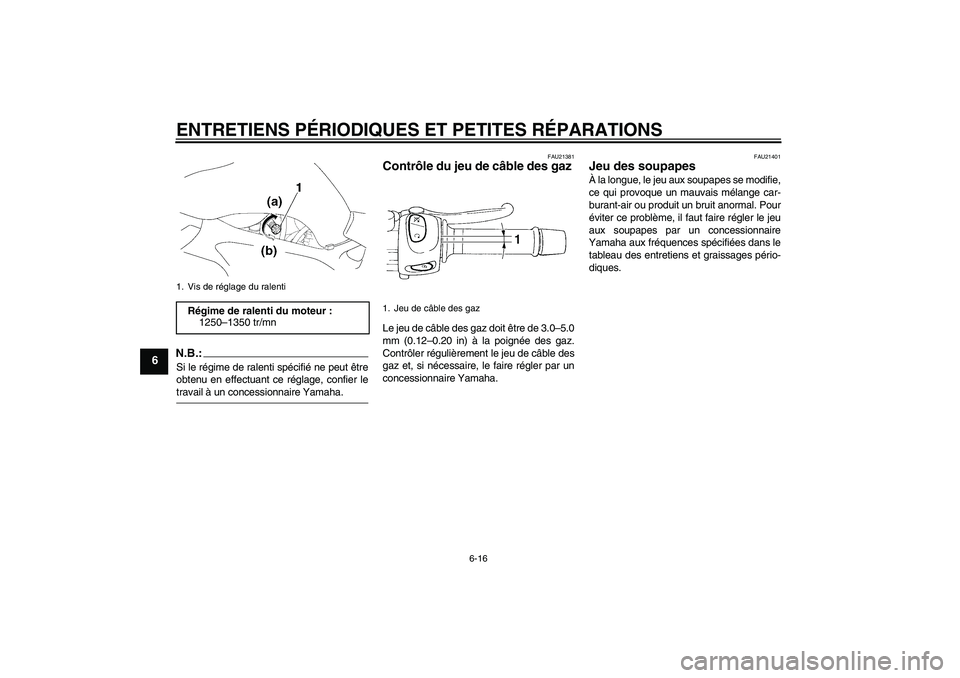

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-16
6
N.B.:Si le régime de ralenti spécifié ne peut être
obtenu en effectuant ce réglage, confier letravail à un concessionnaire Yamaha.
FAU21381
Contrôle du jeu de câble des gaz Le jeu de câble des gaz doit être de 3.0–5.0
mm (0.12–0.20 in) à la poignée des gaz.
Contrôler régulièrement le jeu de câble des
gaz et, si nécessaire, le faire régler par un
concessionnaire Yamaha.
FAU21401
Jeu des soupapes À la longue, le jeu aux soupapes se modifie,
ce qui provoque un mauvais mélange car-
burant-air ou produit un bruit anormal. Pour
éviter ce problème, il faut faire régler le jeu
aux soupapes par un concessionnaire
Yamaha aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
1. Vis de réglage du ralentiRégime de ralenti du moteur :
1250–1350 tr/mn
1. Jeu de câble des gaz
U1B3F3F0.book Page 16 Friday, July 14, 2006 9:29 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-17
6
FAU21771
Pneus Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les pneus.
Pression de gonflage
Il faut contrôler et, le cas échéant, régler la
pression de gonflage des pneus avant cha-
que utilisation du véhicule.
AVERTISSEMENT
FWA10500


Contrôler et régler la pression de
gonflage des pneus lorsque ceux-ci
sont à la température ambiante.


Adapter la pression de gonflage
des pneus à la vitesse de conduite
et au poids total du pilote, du passa-
ger, des bagages et des accessoi-res approuvés pour ce modèle.
AVERTISSEMENT
FWA11020
Toute charge influe énormément sur la
maniabilité, la puissance de freinage, le
rendement ainsi que la sécurité de con-
duite de la moto. Il importe donc de res-
pecter les consignes de sécurité qui sui-
vent.

NE JAMAIS SURCHARGER LA
MOTO. Une surcharge risque d’abî-
mer les pneus, de faire perdre lecontrôle et d’être à l’origine d’un ac-
cident grave. S’assurer que le poids
total du pilote, passager, des baga-
ges et accessoires ne dépasse pas
la limite de charge de ce véhicule.


Ne pas transporter d’objet mal fixé
qui pourrait se détacher.


Attacher soigneusement les baga-
ges les plus lourds près du centre
de la moto et répartir le poids égale-
ment de chaque côté.


Régler la suspension et la pression
de gonflage des pneus en fonction
de la charge.


Contrôler l’état des pneus et la
pression de gonflage avant chaquedépart.
Contrôle des pneus Pression de gonflage (contrôlée les
pneus froids) :
0–90 kg (0–198 lb) :
Avant :
225 kPa (33 psi) (2.25 kgf/cm²)
Arrière :
250 kPa (36 psi) (2.50 kgf/cm²)
90–196 kg (198–432 lb):
Avant :
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière :
290 kPa (42 psi) (2.90 kgf/cm²)
Conduite à grande vitesse:
Avant :
225 kPa (33 psi) (2.25 kgf/cm²)
Arrière :
250 kPa (36 psi) (2.50 kgf/cm²)
Charge* maximale :
196 kg (432 lb)
* Poids total du pilote, du passager, du
chargement et des accessoires
1. Flanc de pneu
2. Profondeur de sculpture de pneu
U1B3F3F0.book Page 17 Friday, July 14, 2006 9:29 AM

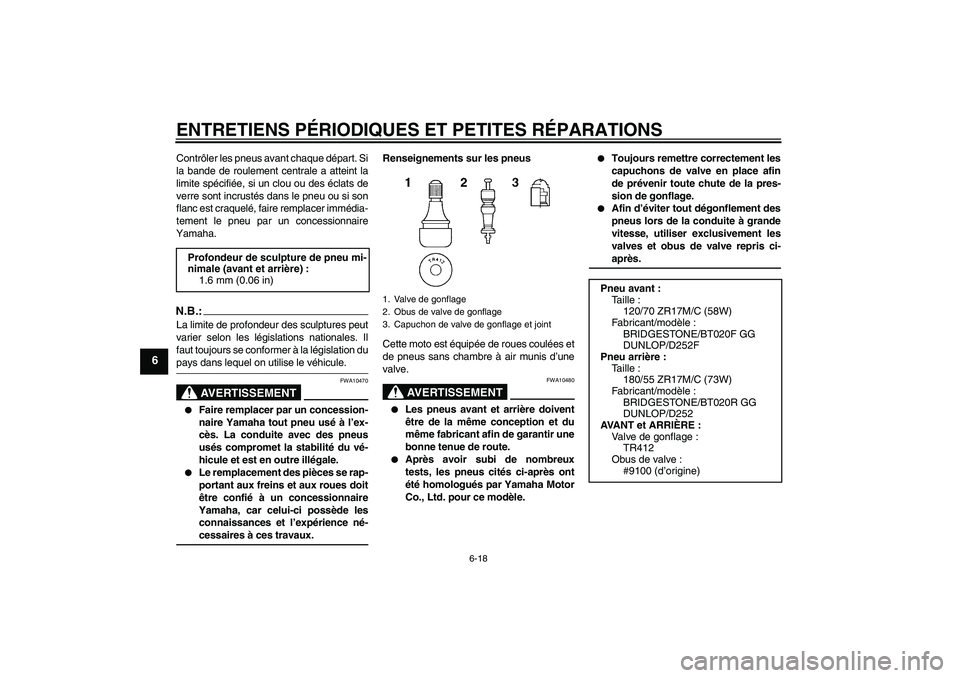

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-18
6
Contrôler les pneus avant chaque départ. Si
la bande de roulement centrale a atteint la
limite spécifiée, si un clou ou des éclats de
verre sont incrustés dans le pneu ou si son
flanc est craquelé, faire remplacer immédia-
tement le pneu par un concessionnaire
Yamaha.N.B.:La limite de profondeur des sculptures peut
varier selon les législations nationales. Il
faut toujours se conformer à la législation dupays dans lequel on utilise le véhicule.
AVERTISSEMENT
FWA10470


Faire remplacer par un concession-
naire Yamaha tout pneu usé à l’ex-
cès. La conduite avec des pneus
usés compromet la stabilité du vé-
hicule et est en outre illégale.


Le remplacement des pièces se rap-
portant aux freins et aux roues doit
être confié à un concessionnaire
Yamaha, car celui-ci possède les
connaissances et l’expérience né-cessaires à ces travaux.Renseignements sur les pneus
Cette moto est équipée de roues coulées et
de pneus sans chambre à air munis d’une
valve.
AVERTISSEMENT
FWA10480


Les pneus avant et arrière doivent
être de la même conception et du
même fabricant afin de garantir une
bonne tenue de route.


Après avoir subi de nombreux
tests, les pneus cités ci-après ont
été homologués par Yamaha Motor
Co., Ltd. pour ce modèle.


Toujours remettre correctement les
capuchons de valve en place afin
de prévenir toute chute de la pres-
sion de gonflage.


Afin d’éviter tout dégonflement des
pneus lors de la conduite à grande
vitesse, utiliser exclusivement les
valves et obus de valve repris ci-après. Profondeur de sculpture de pneu mi-
nimale (avant et arrière) :
1.6 mm (0.06 in)
1. Valve de gonflage
2. Obus de valve de gonflage
3. Capuchon de valve de gonflage et joint
Pneu avant :
Taille :
120/70 ZR17M/C (58W)
Fabricant/modèle :
BRIDGESTONE/BT020F GG
DUNLOP/D252F
Pneu arrière :
Taille :
180/55 ZR17M/C (73W)
Fabricant/modèle :
BRIDGESTONE/BT020R GG
DUNLOP/D252
AVANT et ARRIÈRE :
Valve de gonflage :
TR412
Obus de valve :
#9100 (d’origine)
U1B3F3F0.book Page 18 Friday, July 14, 2006 9:29 AM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-19
6
AVERTISSEMENT
FWA10600
Cette moto est équipée de pneus pour
conduite à très grande vitesse. Afin de ti-
rer le meilleur profit de ces pneus, il con-
vient de respecter les consignes qui sui-
vent.

Remplacer les pneus exclusive-
ment par des pneus de type spéci-
fié. D’autres pneus risquent d’écla-
ter lors de la conduite à très grande
vitesse.


Avant d’être légèrement usés, des
pneus neufs peuvent adhérer relati-
vement mal à certains revêtements
de route. Il ne faut donc pas rouler à
très grande vitesse pendant les pre-
miers 100 km (60 mi) après le rem-
placement d’un pneu.


Faire “chauffer” les pneus avant de
rouler à grande vitesse.


Toujours adapter la pression de
gonflage aux conditions de con-duite.
FAU21960
Roues coulées Pour assurer un fonctionnement optimal,
une longue durée de service et une bonne
sécurité de conduite, prendre note des
points suivants concernant les roues.

Avant chaque démarrage, il faut s’as-
surer que les jantes de roue ne sont
pas craquelées, qu’elles n’ont pas de
saut et ne sont pas voilées. Si une
roue est endommagée de quelque fa-
çon, la faire remplacer par un conces-
sionnaire Yamaha. Ne jamais tenter
une quelconque réparation sur une
roue. Il faut remplacer toute roue dé-
formée ou craquelée.


Il faut équilibrer une roue à chaque fois
que le pneu ou la roue sont remplacés
ou remis en place après démontage.
Une roue mal équilibrée se traduit par
un mauvais rendement, une mauvaise
tenue de route et réduit la durée de
service du pneu.


Après avoir remplacé un pneu, éviter
de faire de la vitesse jusqu’à ce que le
pneu soit “rodé” et ait acquis toutes
ses caractéristiques.
FAU22080
Réglage de la garde du levier
d’embrayage La garde du levier d’embrayage doit être de
10.0–15.0 mm (0.39–0.59 in), comme illus-
tré. Contrôler régulièrement la garde du le-
vier d’embrayage et, si nécessaire, la régler
comme suit.
Pour augmenter la garde du levier d’em-
brayage, tourner la vis de réglage dans le
sens (a). Pour la réduire, tourner la vis de
réglage dans le sens (b).1. Vis de réglage de la garde du levier d’em-
brayage
2. Garde du levier d’embrayage
U1B3F3F0.book Page 19 Friday, July 14, 2006 9:29 AM

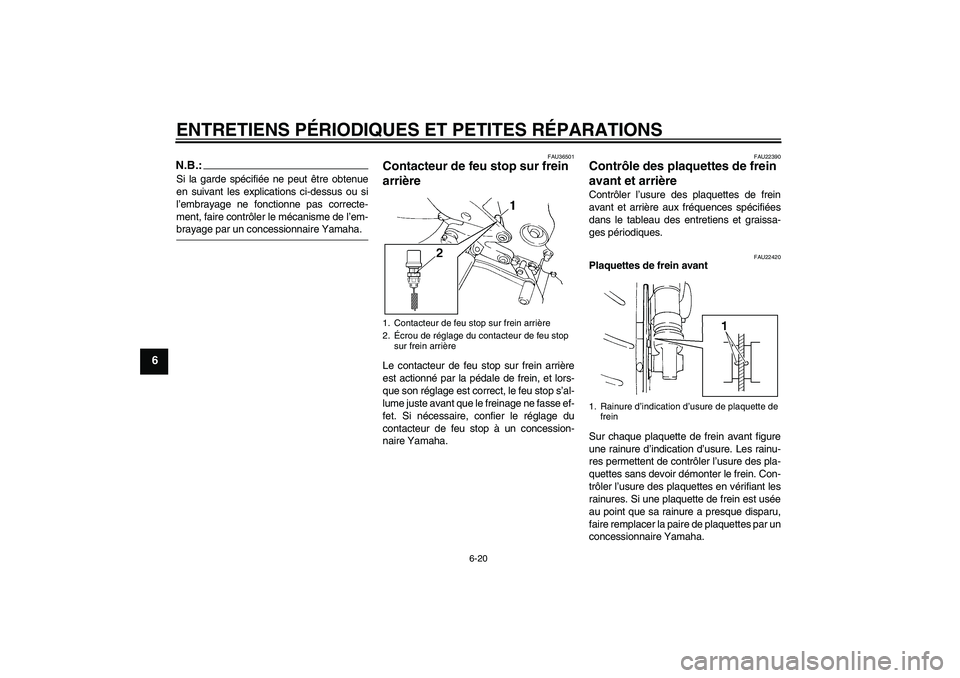

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-20
6
N.B.:Si la garde spécifiée ne peut être obtenue
en suivant les explications ci-dessus ou si
l’embrayage ne fonctionne pas correcte-
ment, faire contrôler le mécanisme de l’em-brayage par un concessionnaire Yamaha.
FAU36501
Contacteur de feu stop sur frein
arrière Le contacteur de feu stop sur frein arrière
est actionné par la pédale de frein, et lors-
que son réglage est correct, le feu stop s’al-
lume juste avant que le freinage ne fasse ef-
fet. Si nécessaire, confier le réglage du
contacteur de feu stop à un concession-
naire Yamaha.
FAU22390
Contrôle des plaquettes de frein
avant et arrière Contrôler l’usure des plaquettes de frein
avant et arrière aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
FAU22420
Plaquettes de frein avant
Sur chaque plaquette de frein avant figure
une rainure d’indication d’usure. Les rainu-
res permettent de contrôler l’usure des pla-
quettes sans devoir démonter le frein. Con-
trôler l’usure des plaquettes en vérifiant les
rainures. Si une plaquette de frein est usée
au point que sa rainure a presque disparu,
faire remplacer la paire de plaquettes par un
concessionnaire Yamaha.
1. Contacteur de feu stop sur frein arrière
2.Écrou de réglage du contacteur de feu stop
sur frein arrière
1. Rainure d’indication d’usure de plaquette de
frein
U1B3F3F0.book Page 20 Friday, July 14, 2006 9:29 AM
