ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-17
3
GAU13412

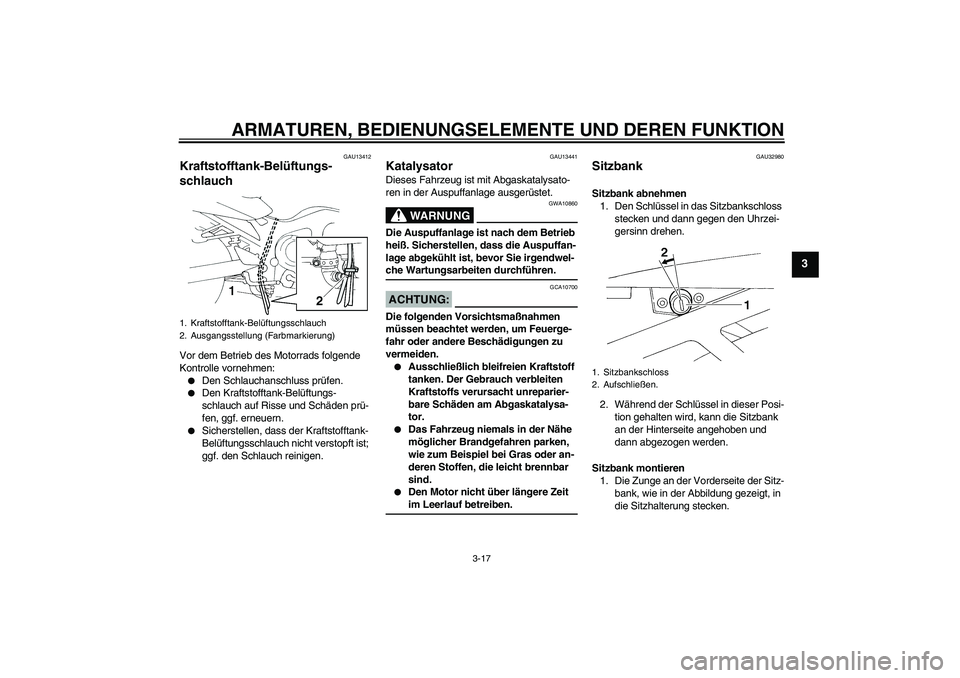

Kraftstofftank-Belüftungs-
schlauch Vor dem Betrieb des Motorrads folgende
Kontrolle vornehmen:
Den Schlauchanschluss prüfen.
Den Kraftstofftank-Belüftungs-
schlauch auf Risse und Schäden prü-
fen, ggf. erneuern.
Sicherstellen, dass der Kraftstofftank-
Belüftungsschlauch nicht verstopft ist;
ggf. den Schlauch reinigen.
GAU13441
Katalysator Dieses Fahrzeug ist mit Abgaskatalysato-
ren in der Auspuffanlage ausgerüstet.
WARNUNG
GWA10860
Die Auspuffanlage ist nach dem Betrieb
heiß. Sicherstellen, dass die Auspuffan-
lage abgekühlt ist, bevor Sie irgendwel-che Wartungsarbeiten durchführen.ACHTUNG:
GCA10700
Die folgenden Vorsichtsmaßnahmen
müssen beachtet werden, um Feuerge-
fahr oder andere Beschädigungen zu
vermeiden.
Ausschließlich bleifreien Kraftstoff
tanken. Der Gebrauch verbleiten
Kraftstoffs verursacht unreparier-
bare Schäden am Abgaskatalysa-
tor.
Das Fahrzeug niemals in der Nähe
möglicher Brandgefahren parken,
wie zum Beispiel bei Gras oder an-
deren Stoffen, die leicht brennbar
sind.
Den Motor nicht über längere Zeit im Leerlauf betreiben.
GAU32980
Sitzbank Sitzbank abnehmen
1. Den Schlüssel in das Sitzbankschloss
stecken und dann gegen den Uhrzei-
gersinn drehen.
2. Während der Schlüssel in dieser Posi-
tion gehalten wird, kann die Sitzbank
an der Hinterseite angehoben und
dann abgezogen werden.
Sitzbank montieren
1. Die Zunge an der Vorderseite der Sitz-
bank, wie in der Abbildung gezeigt, in
die Sitzhalterung stecken.
1. Kraftstofftank-Belüftungsschlauch
2. Ausgangsstellung (Farbmarkierung)
1. Sitzbankschloss
2. Aufschließen.
U5S4G0G0.book Page 17 Wednesday, January 17, 2007 11:32 AM
Page 32 of 94
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-18
3

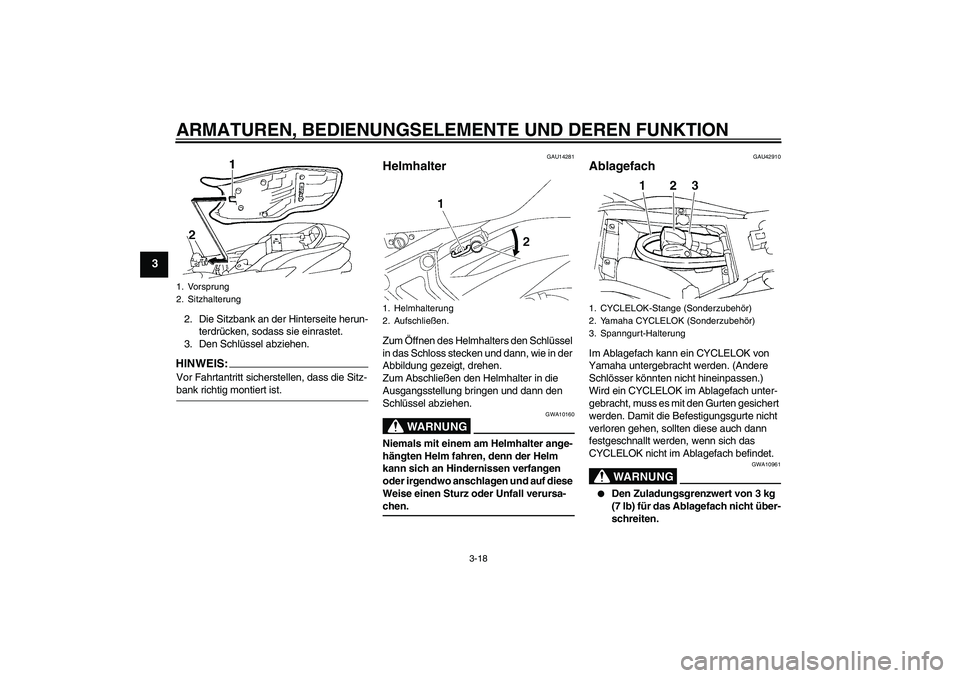

2. Die Sitzbank an der Hinterseite herun-
terdrücken, sodass sie einrastet.
3. Den Schlüssel abziehen.HINWEIS:Vor Fahrtantritt sicherstellen, dass die Sitz-bank richtig montiert ist.
GAU14281
Helmhalter Zum Öffnen des Helmhalters den Schlüssel
in das Schloss stecken und dann, wie in der
Abbildung gezeigt, drehen.
Zum Abschließen den Helmhalter in die
Ausgangsstellung bringen und dann den
Schlüssel abziehen.
WARNUNG
GWA10160
Niemals mit einem am Helmhalter ange-
hängten Helm fahren, denn der Helm
kann sich an Hindernissen verfangen
oder irgendwo anschlagen und auf diese
Weise einen Sturz oder Unfall verursa-chen.
GAU42910
Ablagefach Im Ablagefach kann ein CYCLELOK von
Yamaha untergebracht werden. (Andere
Schlösser könnten nicht hineinpassen.)
Wird ein CYCLELOK im Ablagefach unter-
gebracht, muss es mit den Gurten gesichert
werden. Damit die Befestigungsgurte nicht
verloren gehen, sollten diese auch dann
festgeschnallt werden, wenn sich das
CYCLELOK nicht im Ablagefach befindet.
WARNUNG
GWA10961
Den Zuladungsgrenzwert von 3 kg
(7 lb) für das Ablagefach nicht über-
schreiten.
1. Vorsprung
2. Sitzhalterung
1. Helmhalterung
2. Aufschließen.
1. CYCLELOK-Stange (Sonderzubehör)
2. Yamaha CYCLELOK (Sonderzubehör)
3. Spanngurt-Halterung
U5S4G0G0.book Page 18 Wednesday, January 17, 2007 11:32 AM
Page 33 of 94
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-19
3
Den Belastungsgrenzwert von 191
kg (421 lb) für dieses Fahrzeug nicht überschreiten.
GAU36462

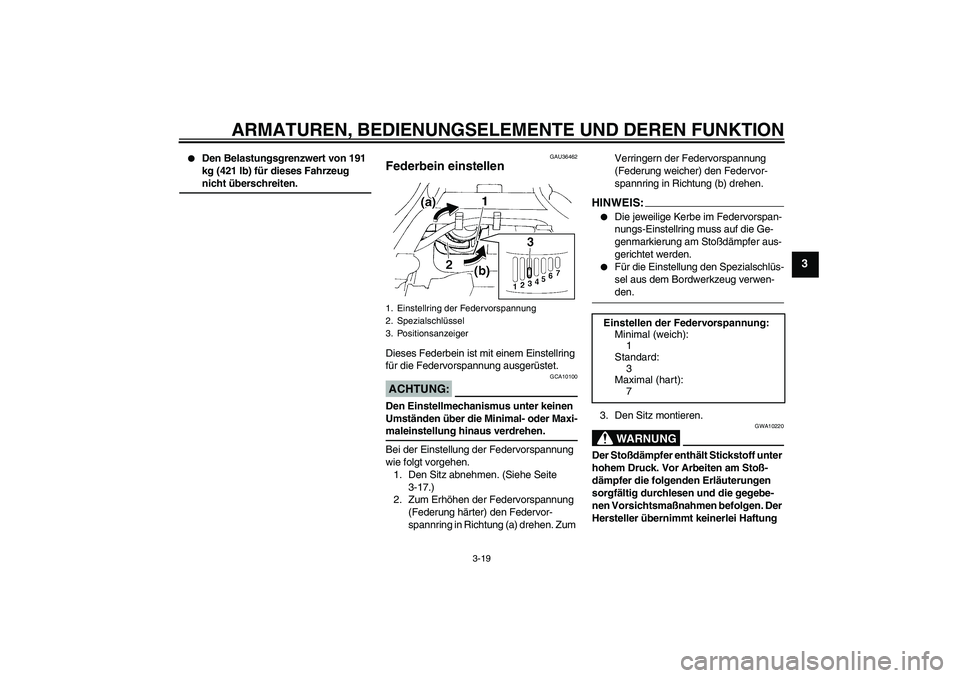

Federbein einstellen Dieses Federbein ist mit einem Einstellring
für die Federvorspannung ausgerüstet.ACHTUNG:
GCA10100
Den Einstellmechanismus unter keinen
Umständen über die Minimal- oder Maxi-maleinstellung hinaus verdrehen.
Bei der Einstellung der Federvorspannung
wie folgt vorgehen.
1. Den Sitz abnehmen. (Siehe Seite
3-17.)
2. Zum Erhöhen der Federvorspannung
(Federung härter) den Federvor-
spannring in Richtung (a) drehen. Zum Verringern der Federvorspannung
(Federung weicher) den Federvor-
spannring in Richtung (b) drehen.
HINWEIS:
Die jeweilige Kerbe im Federvorspan-
nungs-Einstellring muss auf die Ge-
genmarkierung am Stoßdämpfer aus-
gerichtet werden.
Für die Einstellung den Spezialschlüs-
sel aus dem Bordwerkzeug verwen-den.
3. Den Sitz montieren.WARNUNG
GWA10220
Der Stoßdämpfer enthält Stickstoff unter
hohem Druck. Vor Arbeiten am Stoß-
dämpfer die folgenden Erläuterungen
sorgfältig durchlesen und die gegebe-
nen Vorsichtsmaßnahmen befolgen. Der
Hersteller übernimmt keinerlei Haftung
1. Einstellring der Federvorspannung
2. Spezialschlüssel
3. Positionsanzeiger
Einstellen der Federvorspannung:
Minimal (weich):
1
Standard:
3
Maximal (hart):
7
U5S4G0G0.book Page 19 Wednesday, January 17, 2007 11:32 AM
Page 34 of 94
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-20
3

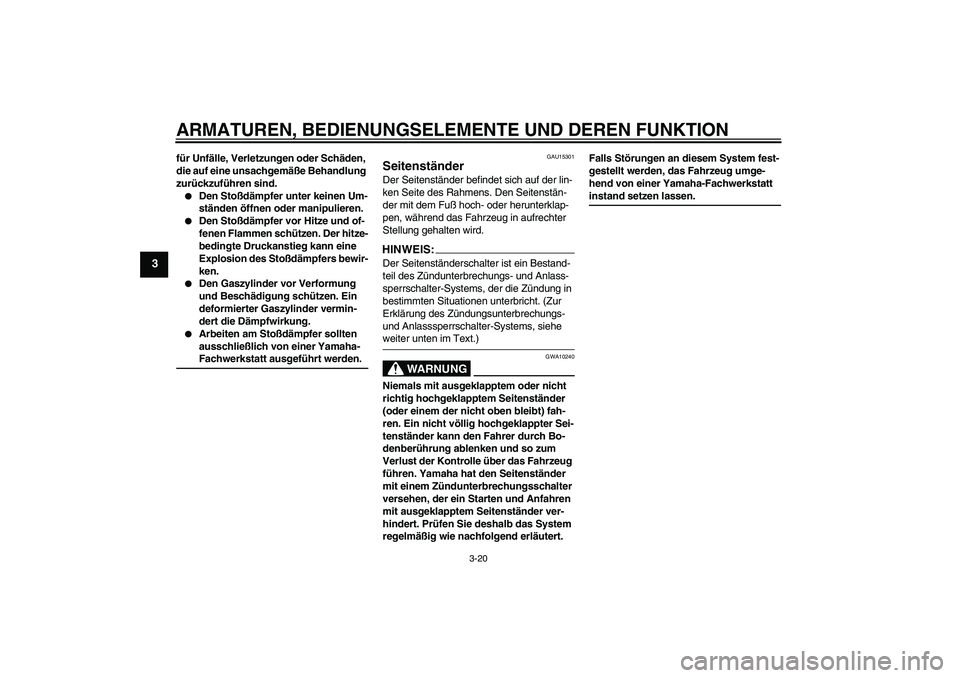

für Unfälle, Verletzungen oder Schäden,
die auf eine unsachgemäße Behandlung
zurückzuführen sind.
Den Stoßdämpfer unter keinen Um-
ständen öffnen oder manipulieren.
Den Stoßdämpfer vor Hitze und of-
fenen Flammen schützen. Der hitze-
bedingte Druckanstieg kann eine
Explosion des Stoßdämpfers bewir-
ken.
Den Gaszylinder vor Verformung
und Beschädigung schützen. Ein
deformierter Gaszylinder vermin-
dert die Dämpfwirkung.
Arbeiten am Stoßdämpfer sollten
ausschließlich von einer Yamaha-Fachwerkstatt ausgeführt werden.
GAU15301
Seitenständer Der Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenstän-
der mit dem Fuß hoch- oder herunterklap-
pen, während das Fahrzeug in aufrechter
Stellung gehalten wird.HINWEIS:Der Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Zur
Erklärung des Zündungsunterbrechungs-
und Anlasssperrschalter-Systems, siehe weiter unten im Text.)
WARNUNG
GWA10240
Niemals mit ausgeklapptem oder nicht
richtig hochgeklapptem Seitenständer
(oder einem der nicht oben bleibt) fah-
ren. Ein nicht völlig hochgeklappter Sei-
tenständer kann den Fahrer durch Bo-
denberührung ablenken und so zum
Verlust der Kontrolle über das Fahrzeug
führen. Yamaha hat den Seitenständer
mit einem Zündunterbrechungsschalter
versehen, der ein Starten und Anfahren
mit ausgeklapptem Seitenständer ver-
hindert. Prüfen Sie deshalb das System
regelmäßig wie nachfolgend erläutert. Falls Störungen an diesem System fest-
gestellt werden, das Fahrzeug umge-
hend von einer Yamaha-Fachwerkstatt
instand setzen lassen.
U5S4G0G0.book Page 20 Wednesday, January 17, 2007 11:32 AM
Page 35 of 94
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-21
3
GAU15311
Zündunterbrechungs- u. Anlass-

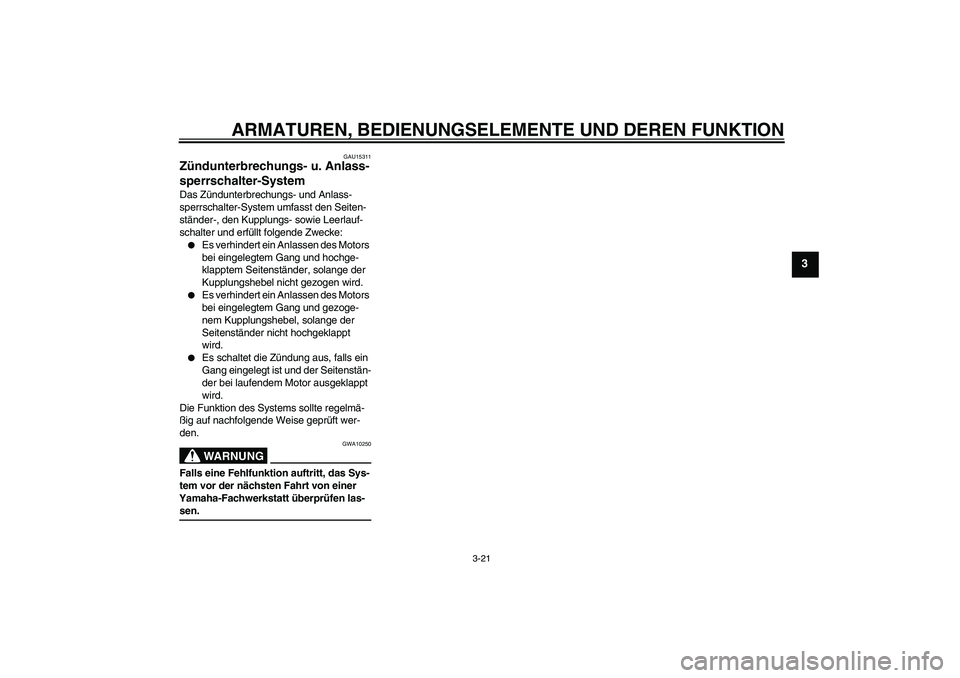

sperrschalter-System Das Zündunterbrechungs- und Anlass-
sperrschalter-System umfasst den Seiten-
ständer-, den Kupplungs- sowie Leerlauf-
schalter und erfüllt folgende Zwecke:
Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und hochge-
klapptem Seitenständer, solange der
Kupplungshebel nicht gezogen wird.
Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und gezoge-
nem Kupplungshebel, solange der
Seitenständer nicht hochgeklappt
wird.
Es schaltet die Zündung aus, falls ein
Gang eingelegt ist und der Seitenstän-
der bei laufendem Motor ausgeklappt
wird.
Die Funktion des Systems sollte regelmä-
ßig auf nachfolgende Weise geprüft wer-
den.WARNUNG
GWA10250
Falls eine Fehlfunktion auftritt, das Sys-
tem vor der nächsten Fahrt von einer
Yamaha-Fachwerkstatt überprüfen las-sen.
U5S4G0G0.book Page 21 Wednesday, January 17, 2007 11:32 AM
Page 36 of 94
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-22
3

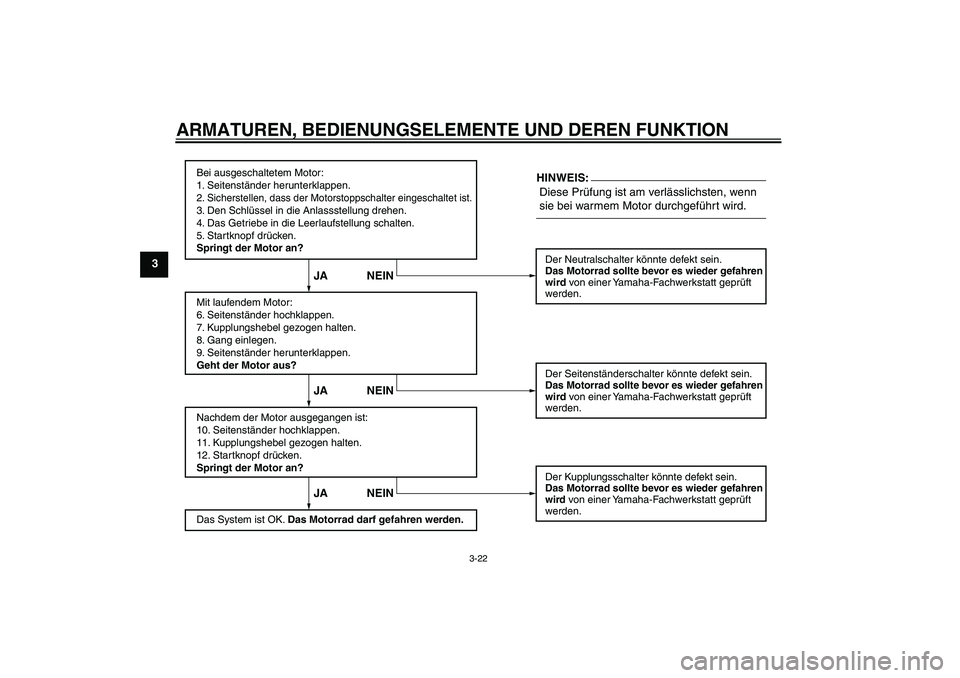

Bei ausgeschaltetem Motor:
1. Seitenständer herunterklappen.
2. Sicherstellen, dass der Motorstoppschalter eingeschaltet ist.3. Den Schlüssel in die Anlassstellung drehen.
4. Das Getriebe in die Leerlaufstellung schalten.
5. Startknopf drücken.
Springt der Motor an?
Mit laufendem Motor:
6. Seitenständer hochklappen.
7. Kupplungshebel gezogen halten.
8. Gang einlegen.
9. Seitenständer herunterklappen.
Geht der Motor aus?
Nachdem der Motor ausgegangen ist:
10. Seitenständer hochklappen.
11. Kupplungshebel gezogen halten.
12. Startknopf drücken.
Springt der Motor an?
Das System ist OK. Das Motorrad darf gefahren werden.
Diese Prüfung ist am verlässlichsten, wenn
sie bei warmem Motor durchgeführt wird.Der Neutralschalter könnte defekt sein.Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.
Der Seitenständerschalter könnte defekt sein.Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.
Der Kupplungsschalter könnte defekt sein.Das Motorrad sollte bevor es wieder gefahren
wird
von einer Yamaha-Fachwerkstatt geprüft
werden.
JA NEIN JA NEIN JA NEINHINWEIS:
U5S4G0G0.book Page 22 Wednesday, January 17, 2007 11:32 AM
Page 37 of 94
ROUTINEKONTROLLE VOR FAHRTBEGINN
4-1
4
GAU15592

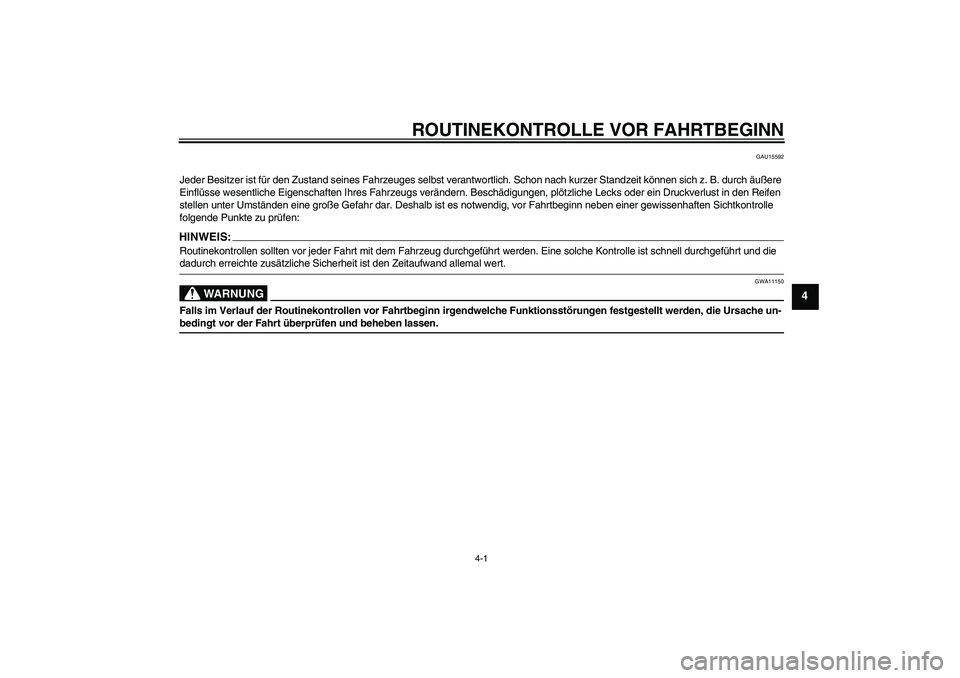

Jeder Besitzer ist für den Zustand seines Fahrzeuges selbst verantwortlich. Schon nach kurzer Standzeit können sich z. B. durch äußere
Einflüsse wesentliche Eigenschaften Ihres Fahrzeugs verändern. Beschädigungen, plötzliche Lecks oder ein Druckverlust in den Reifen
stellen unter Umständen eine große Gefahr dar. Deshalb ist es notwendig, vor Fahrtbeginn neben einer gewissenhaften Sichtkontrolle
folgende Punkte zu prüfen:HINWEIS:Routinekontrollen sollten vor jeder Fahrt mit dem Fahrzeug durchgeführt werden. Eine solche Kontrolle ist schnell durchgeführt und die dadurch erreichte zusätzliche Sicherheit ist den Zeitaufwand allemal wert.
WARNUNG
GWA11150
Falls im Verlauf der Routinekontrollen vor Fahrtbeginn irgendwelche Funktionsstörungen festgestellt werden, die Ursache un-bedingt vor der Fahrt überprüfen und beheben lassen.
U5S4G0G0.book Page 1 Wednesday, January 17, 2007 11:32 AM
Page 38 of 94
ROUTINEKONTROLLE VOR FAHRTBEGINN
4-2
4
GAU15605

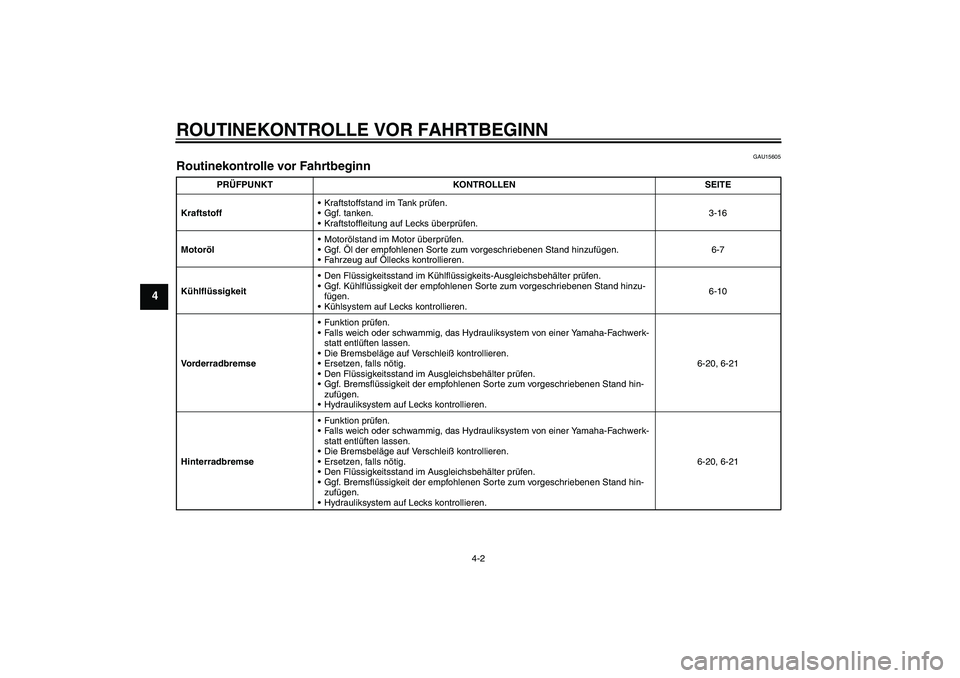

Routinekontrolle vor Fahrtbeginn
PRÜFPUNKT KONTROLLEN SEITE
KraftstoffKraftstoffstand im Tank prüfen .
Ggf. tanken.
Kraftstoffleitung auf Lecks überprüfen.3-16
MotorölMotorölstand im Motor überprüfen.
Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen.
Fahrzeug auf Öllecks kontrollieren.6-7
KühlflüssigkeitDen Flüssigkeitsstand im Kühlflüssigkeits-Ausgleichsbehälter prüfen.
Ggf. Kühlflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hinzu-
fügen.
Kühlsystem auf Lecks kontrollieren.6-10
VorderradbremseFunktion prüfen.
Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fachwerk-
statt entlüften lassen.
Die Bremsbeläge auf Verschleiß kontrollieren.
Ersetzen, falls nötig.
Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hin-
zufügen.
Hydrauliksystem auf Lecks kontrollieren.6-20, 6-21
HinterradbremseFunktion prüfen.
Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fachwerk-
statt entlüften lassen.
Die Bremsbeläge auf Verschleiß kontrollieren.
Ersetzen, falls nötig.
Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hin-
zufügen.
Hydrauliksystem auf Lecks kontrollieren.6-20, 6-21
U5S4G0G0.book Page 2 Wednesday, January 17, 2007 11:32 AM
Page 39 of 94
ROUTINEKONTROLLE VOR FAHRTBEGINN
4-3
4

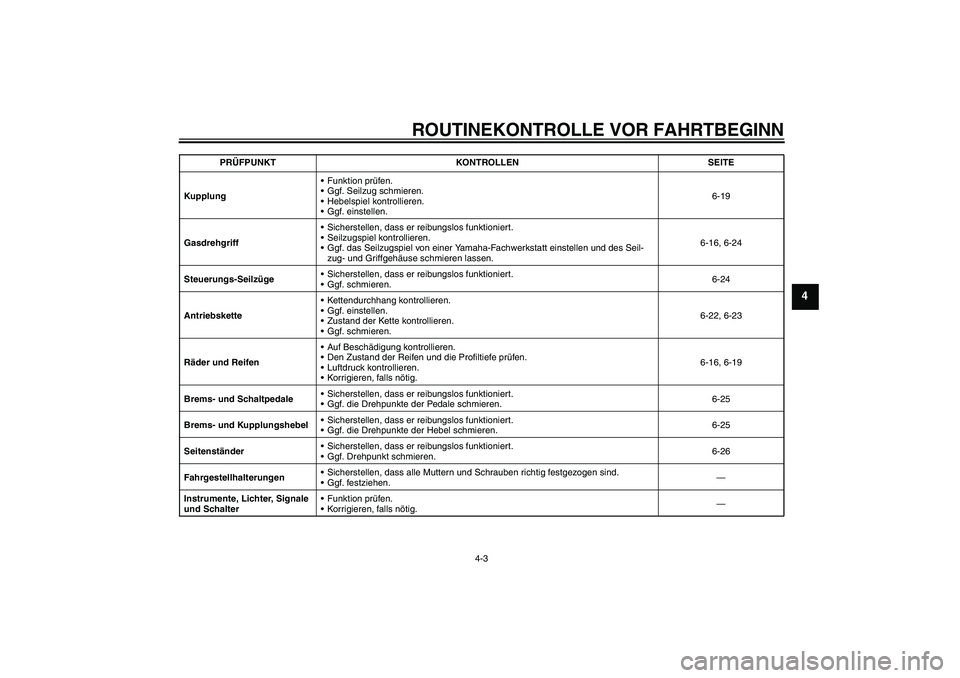

KupplungFunktion prüfen.
Ggf. Seilzug schmieren.
Hebelspiel kontrollieren.
Ggf. einstellen.6-19
GasdrehgriffSicherstellen, dass er reibungslos funktioniert.
Seilzugspiel kontrollieren.
Ggf. das Seilzugspiel von einer Yamaha-Fachwerkstatt einstellen und des Seil-
zug- und Griffgehäuse schmieren lassen.6-16, 6-24
Steuerungs-SeilzügeSicherstellen, dass er reibungslos funktioniert.
Ggf. schmieren.6-24
AntriebsketteKettendurchhang kontrollieren.
Ggf. einstellen.
Zustand der Kette kontrollieren.
Ggf. schmieren.6-22, 6-23
Räder und ReifenAuf Beschädigung kontrollieren.
Den Zustand der Reifen und die Profiltiefe prüfen.
Luftdruck kontrollieren.
Korrigieren, falls nötig.6-16, 6-19
Brems- und SchaltpedaleSicherstellen, dass er reibungslos funktioniert.
Ggf. die Drehpunkte der Pedale schmieren.6-25
Brems- und KupplungshebelSicherstellen, dass er reibungslos funktioniert.
Ggf. die Drehpunkte der Hebel schmieren.6-25
SeitenständerSicherstellen, dass er reibungslos funktioniert.
Ggf. Drehpunkt schmieren.6-26
FahrgestellhalterungenSicherstellen, dass alle Muttern und Schrauben richtig festgezogen sind.
Ggf. festziehen.—
Instrumente, Lichter, Signale
und SchalterFunktion prüfen.
Korrigieren, falls nötig.— PRÜFPUNKT KONTROLLEN SEITE
U5S4G0G0.book Page 3 Wednesday, January 17, 2007 11:32 AM
Page 40 of 94

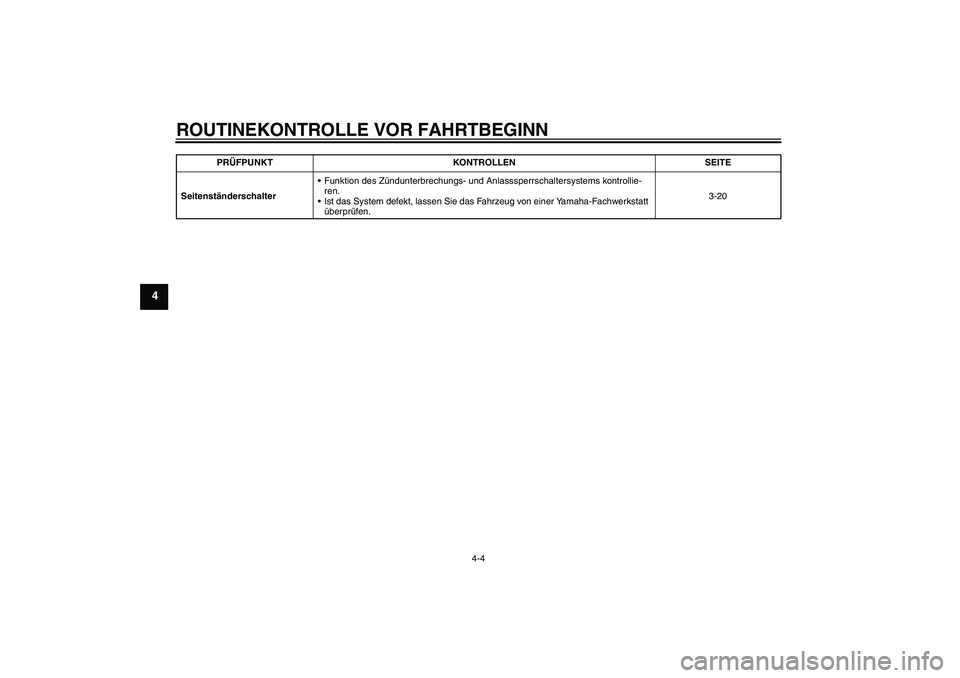

ROUTINEKONTROLLE VOR FAHRTBEGINN
4-4
4
SeitenständerschalterFunktion des Zündunterbrechungs- und Anlasssperrschaltersystems kontrollie-
ren.
Ist das System defekt, lassen Sie das Fahrzeug von einer Yamaha-Fachwerkstatt
überprüfen.3-20 PRÜFPUNKT KONTROLLEN SEITE
U5S4G0G0.book Page 4 Wednesday, January 17, 2007 11:32 AM
