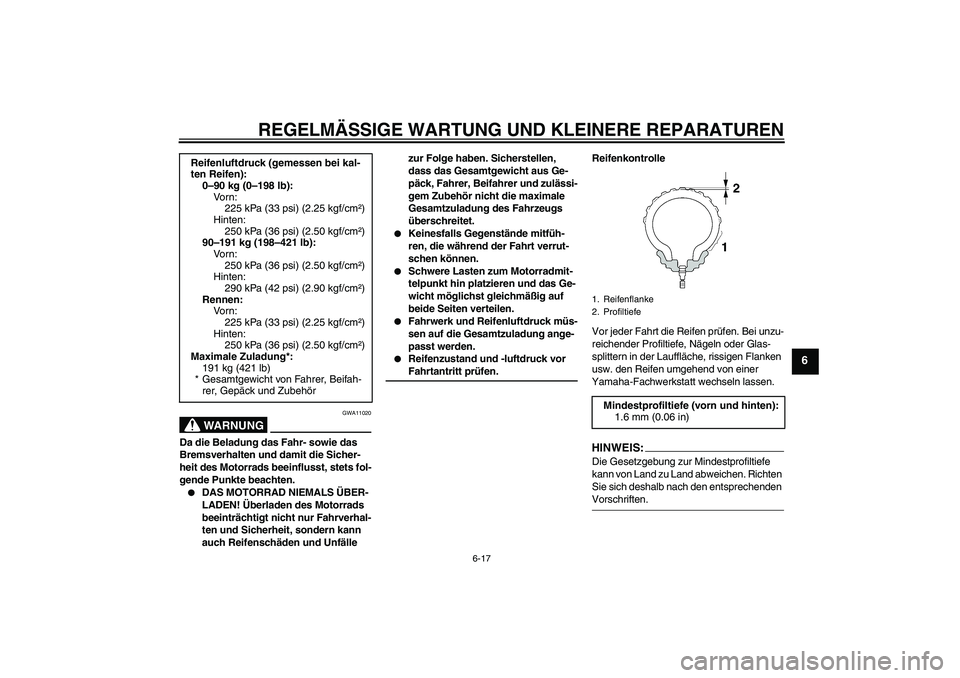

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-17
6
WARNUNG
GWA11020
Da die Beladung das Fahr- sowie das
Bremsverhalten und damit die Sicher-
heit des Motorrads beeinflusst, stets fol-
gende Punkte beachten.
DAS MOTORRAD NIEMALS ÃœBER-
LADEN! Ãœberladen des Motorrads
beeinträchtigt nicht nur Fahrverhal-
ten und Sicherheit, sondern kann
auch Reifenschäden und Unfälle zur Folge haben. Sicherstellen,
dass das Gesamtgewicht aus Ge-
päck, Fahrer, Beifahrer und zulässi-
gem Zubehör nicht die maximale
Gesamtzuladung des Fahrzeugs
überschreitet.
Keinesfalls Gegenstände mitfüh-
ren, die während der Fahrt verrut-
schen können.
Schwere Lasten zum Motorradmit-
telpunkt hin platzieren und das Ge-
wicht möglichst gleichmäßig auf
beide Seiten verteilen.
Fahrwerk und Reifenluftdruck müs-
sen auf die Gesamtzuladung ange-
passt werden.
Reifenzustand und -luftdruck vor Fahrtantritt prüfen.Reifenkontrolle
Vor jeder Fahrt die Reifen prüfen. Bei unzu-
reichender Profiltiefe, Nägeln oder Glas-
splittern in der Lauffläche, rissigen Flanken
usw. den Reifen umgehend von einer
Yamaha-Fachwerkstatt wechseln lassen.
HINWEIS:Die Gesetzgebung zur Mindestprofiltiefe
kann von Land zu Land abweichen. Richten
Sie sich deshalb nach den entsprechenden Vorschriften. Reifenluftdruck (gemessen bei kal-
ten Reifen):
0–90 kg (0–198 lb):
Vo r n :
225 kPa (33 psi) (2.25 kgf/cm²)
Hinten:
250 kPa (36 psi) (2.50 kgf/cm²)
90–191 kg (198–421 lb):
Vo r n :
250 kPa (36 psi) (2.50 kgf/cm²)
Hinten:
290 kPa (42 psi) (2.90 kgf/cm²)
Rennen:
Vo r n :
225 kPa (33 psi) (2.25 kgf/cm²)
Hinten:
250 kPa (36 psi) (2.50 kgf/cm²)
Maximale Zuladung*:
191 kg (421 lb)
* Gesamtgewicht von Fahrer, Beifah-
rer, Gepäck und Zubehör1. Reifenflanke
2. Profiltiefe
Mindestprofiltiefe (vorn und hinten):
1.6 mm (0.06 in)
U5S4G0G0.book Page 17 Wednesday, January 17, 2007 11:32 AM
Page 62 of 94

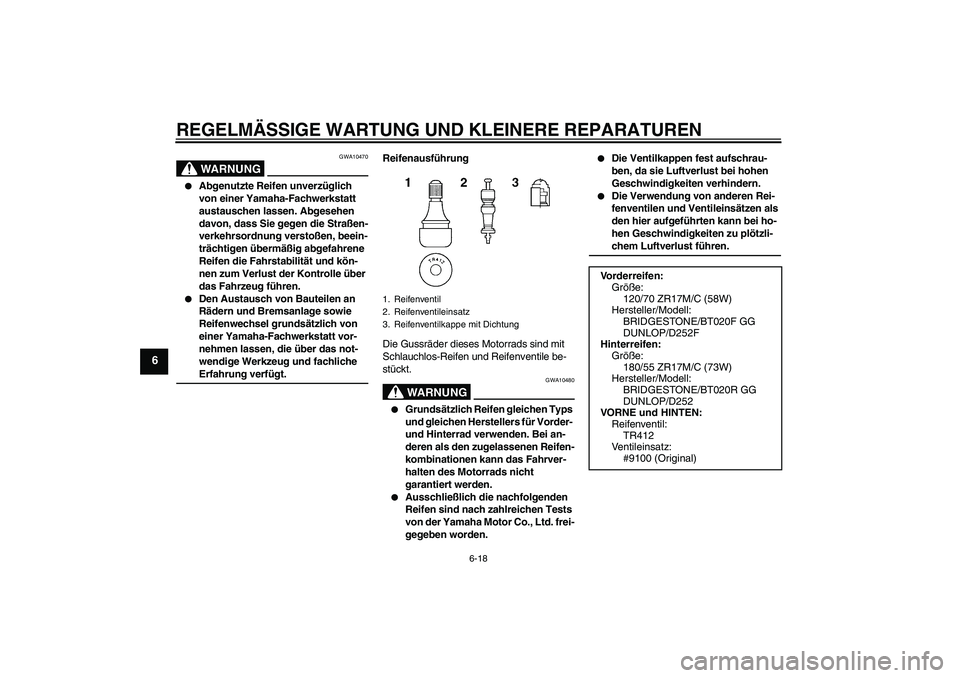

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-18
6
WARNUNG
GWA10470
Abgenutzte Reifen unverzüglich
von einer Yamaha-Fachwerkstatt
austauschen lassen. Abgesehen
davon, dass Sie gegen die Straßen-
verkehrsordnung verstoßen, beein-
trächtigen übermäßig abgefahrene
Reifen die Fahrstabilität und kön-
nen zum Verlust der Kontrolle über
das Fahrzeug führen.
Den Austausch von Bauteilen an
Rädern und Bremsanlage sowie
Reifenwechsel grundsätzlich von
einer Yamaha-Fachwerkstatt vor-
nehmen lassen, die über das not-
wendige Werkzeug und fachliche Erfahrung verfügt.Reifenausführung
Die Gussräder dieses Motorrads sind mit
Schlauchlos-Reifen und Reifenventile be-
stückt.
WARNUNG
GWA10480
Grundsätzlich Reifen gleichen Typs
und gleichen Herstellers für Vorder-
und Hinterrad verwenden. Bei an-
deren als den zugelassenen Reifen-
kombinationen kann das Fahrver-
halten des Motorrads nicht
garantiert werden.
Ausschließlich die nachfolgenden
Reifen sind nach zahlreichen Tests
von der Yamaha Motor Co., Ltd. frei-
gegeben worden.
Die Ventilkappen fest aufschrau-
ben, da sie Luftverlust bei hohen
Geschwindigkeiten verhindern.
Die Verwendung von anderen Rei-
fenventilen und Ventileinsätzen als
den hier aufgeführten kann bei ho-
hen Geschwindigkeiten zu plötzli-chem Luftverlust führen.
1. Reifenventil
2. Reifenventileinsatz
3. Reifenventilkappe mit Dichtung
Vorderreifen:
Größe:
120/70 ZR17M/C (58W)
Hersteller/Modell:
BRIDGESTONE/BT020F GG
DUNLOP/D252F
Hinterreifen:
Größe:
180/55 ZR17M/C (73W)
Hersteller/Modell:
BRIDGESTONE/BT020R GG
DUNLOP/D252
VORNE und HINTEN:
Reifenventil:
TR412
Ventileinsatz:
#9100 (Original)
U5S4G0G0.book Page 18 Wednesday, January 17, 2007 11:32 AM
Page 63 of 94

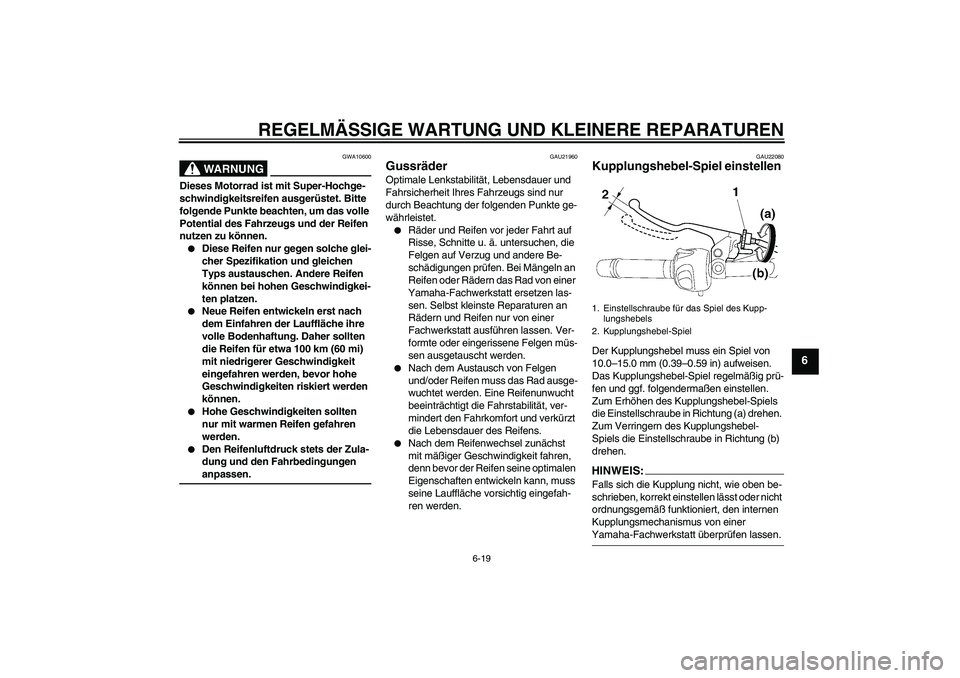

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-19
6
WARNUNG
GWA10600
Dieses Motorrad ist mit Super-Hochge-
schwindigkeitsreifen ausgerüstet. Bitte
folgende Punkte beachten, um das volle
Potential des Fahrzeugs und der Reifen
nutzen zu können.
Diese Reifen nur gegen solche glei-
cher Spezifikation und gleichen
Typs austauschen. Andere Reifen
können bei hohen Geschwindigkei-
ten platzen.
Neue Reifen entwickeln erst nach
dem Einfahren der Lauffläche ihre
volle Bodenhaftung. Daher sollten
die Reifen für etwa 100 km (60 mi)
mit niedrigerer Geschwindigkeit
eingefahren werden, bevor hohe
Geschwindigkeiten riskiert werden
können.
Hohe Geschwindigkeiten sollten
nur mit warmen Reifen gefahren
werden.
Den Reifenluftdruck stets der Zula-
dung und den Fahrbedingungen anpassen.
GAU21960
Gussräder Optimale Lenkstabilität, Lebensdauer und
Fahrsicherheit Ihres Fahrzeugs sind nur
durch Beachtung der folgenden Punkte ge-
währleistet.
Räder und Reifen vor jeder Fahrt auf
Risse, Schnitte u. ä. untersuchen, die
Felgen auf Verzug und andere Be-
schädigungen prüfen. Bei Mängeln an
Reifen oder Rädern das Rad von einer
Yamaha-Fachwerkstatt ersetzen las-
sen. Selbst kleinste Reparaturen an
Rädern und Reifen nur von einer
Fachwerkstatt ausführen lassen. Ver-
formte oder eingerissene Felgen müs-
sen ausgetauscht werden.
Nach dem Austausch von Felgen
und/oder Reifen muss das Rad ausge-
wuchtet werden. Eine Reifenunwucht
beeinträchtigt die Fahrstabilität, ver-
mindert den Fahrkomfort und verkürzt
die Lebensdauer des Reifens.
Nach dem Reifenwechsel zunächst
mit mäßiger Geschwindigkeit fahren,
denn bevor der Reifen seine optimalen
Eigenschaften entwickeln kann, muss
seine Lauffläche vorsichtig eingefah-
ren werden.
GAU22080
Kupplungshebel-Spiel einstellen Der Kupplungshebel muss ein Spiel von
10.0–15.0 mm (0.39–0.59 in) aufweisen.
Das Kupplungshebel-Spiel regelmäßig prü-
fen und ggf. folgendermaßen einstellen.
Zum Erhöhen des Kupplungshebel-Spiels
die Einstellschraube in Richtung (a) drehen.
Zum Verringern des Kupplungshebel-
Spiels die Einstellschraube in Richtung (b)
drehen.HINWEIS:Falls sich die Kupplung nicht, wie oben be-
schrieben, korrekt einstellen lässt oder nicht
ordnungsgemäß funktioniert, den internen
Kupplungsmechanismus von einer Yamaha-Fachwerkstatt überprüfen lassen.1. Einstellschraube für das Spiel des Kupp-
lungshebels
2. Kupplungshebel-Spiel
U5S4G0G0.book Page 19 Wednesday, January 17, 2007 11:32 AM
Page 64 of 94
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-20
6
GAU36501
Hinterrad-Bremslichtschalter Der mit dem Bremslicht verbundene Hinter-
rad-Bremslichtschalter spricht beim Betäti-
gen des Fußbremshebels an. Bei korrekter
Einstellung leuchtet das Bremslicht kurz vor
Einsetzen der Bremswirkung auf. Den
Bremslichtschalter gegebenenfalls vom
Yamaha-Händler einstellen lassen.
GAU22390
Scheibenbremsbeläge des Vor-
der- und Hinterrads prüfen Der Verschleiß der Scheibenbremsbeläge
vorn und hinten muss in den empfohlenen
Abständen gemäß Wartungs- und Schmier-
tabelle geprüft werden.
GAU36890
Scheibenbremsbeläge vorn
Jeder Vorderrad-Scheibenbremsbelag
weist Verschleißanzeiger auf, die ein Prü-
fen der Bremsbeläge ohne Ausbau erlau-
ben. Zur Prüfung des Bremsbelagverschlei-
ßes die Bremse betätigen und die
Verschleißanzeiger beobachten. Wenn ein
Verschleißanzeiger die Bremsscheibe fast
berührt, die Scheibenbremsbeläge im Satz
von einer Yamaha-Fachwerkstatt austau-
schen lassen.
GAU22500
Scheibenbremsbeläge hinten
Jeden der hinteren Scheibenbremsbeläge
auf Beschädigungen untersuchen und die
Dicke des Bremsbelags messen. Misst die
Stärke eines Bremsbelags weniger als 1.0
mm (0.04 in), oder ist ein Bremsbelag be-
schädigt, die Bremsbeläge im Satz von ei-
ner Yamaha-Fachwerkstatt austauschen
lassen.
1. Verschleißanzeiger des Bremsbelags
1. Bremsbelagstärke
U5S4G0G0.book Page 20 Wednesday, January 17, 2007 11:32 AM
Page 65 of 94

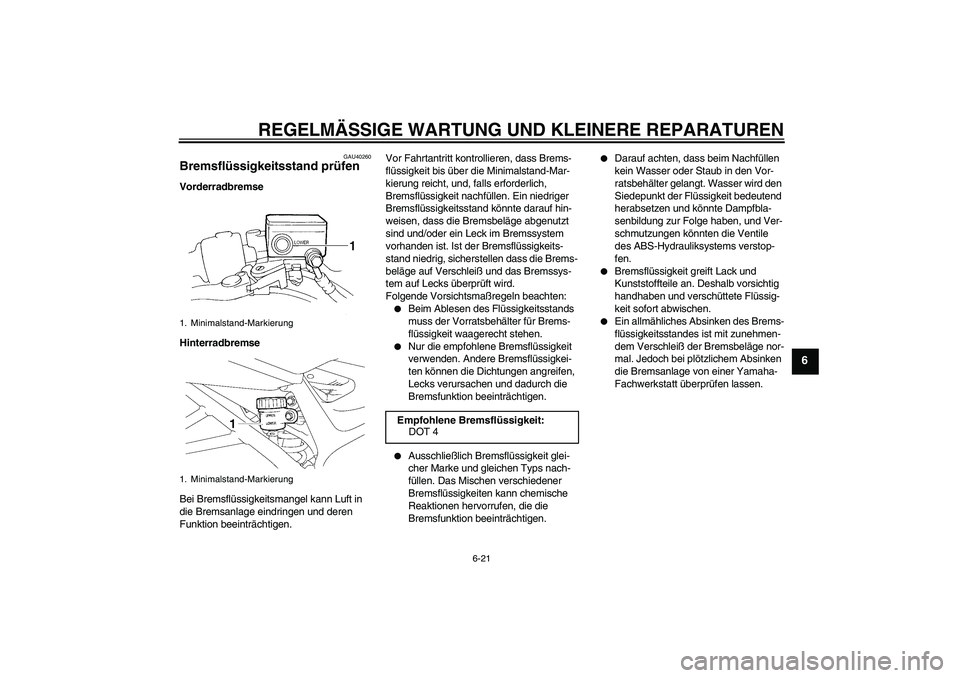

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-21
6
GAU40260
Bremsflüssigkeitsstand prüfen Vorderradbremse
Hinterradbremse
Bei Bremsflüssigkeitsmangel kann Luft in
die Bremsanlage eindringen und deren
Funktion beeinträchtigen.Vor Fahrtantritt kontrollieren, dass Brems-
flüssigkeit bis über die Minimalstand-Mar-
kierung reicht, und, falls erforderlich,
Bremsflüssigkeit nachfüllen. Ein niedriger
Bremsflüssigkeitsstand könnte darauf hin-
weisen, dass die Bremsbeläge abgenutzt
sind und/oder ein Leck im Bremssystem
vorhanden ist. Ist der Bremsflüssigkeits-
stand niedrig, sicherstellen dass die Brems-
beläge auf Verschleiß und das Bremssys-
tem auf Lecks überprüft wird.
Folgende Vorsichtsmaßregeln beachten:
Beim Ablesen des Flüssigkeitsstands
muss der Vorratsbehälter für Brems-
flüssigkeit waagerecht stehen.
Nur die empfohlene Bremsflüssigkeit
verwenden. Andere Bremsflüssigkei-
ten können die Dichtungen angreifen,
Lecks verursachen und dadurch die
Bremsfunktion beeinträchtigen.
Ausschließlich Bremsflüssigkeit glei-
cher Marke und gleichen Typs nach-
füllen. Das Mischen verschiedener
Bremsflüssigkeiten kann chemische
Reaktionen hervorrufen, die die
Bremsfunktion beeinträchtigen.
Darauf achten, dass beim Nachfüllen
kein Wasser oder Staub in den Vor-
ratsbehälter gelangt. Wasser wird den
Siedepunkt der Flüssigkeit bedeutend
herabsetzen und könnte Dampfbla-
senbildung zur Folge haben, und Ver-
schmutzungen könnten die Ventile
des ABS-Hydrauliksystems verstop-
fen.
Bremsflüssigkeit greift Lack und
Kunststoffteile an. Deshalb vorsichtig
handhaben und verschüttete Flüssig-
keit sofort abwischen.
Ein allmähliches Absinken des Brems-
flüssigkeitsstandes ist mit zunehmen-
dem Verschleiß der Bremsbeläge nor-
mal. Jedoch bei plötzlichem Absinken
die Bremsanlage von einer Yamaha-
Fachwerkstatt überprüfen lassen.
1. Minimalstand-Markierung
1. Minimalstand-Markierung
Empfohlene Bremsflüssigkeit:
DOT 4
U5S4G0G0.book Page 21 Wednesday, January 17, 2007 11:32 AM
Page 66 of 94

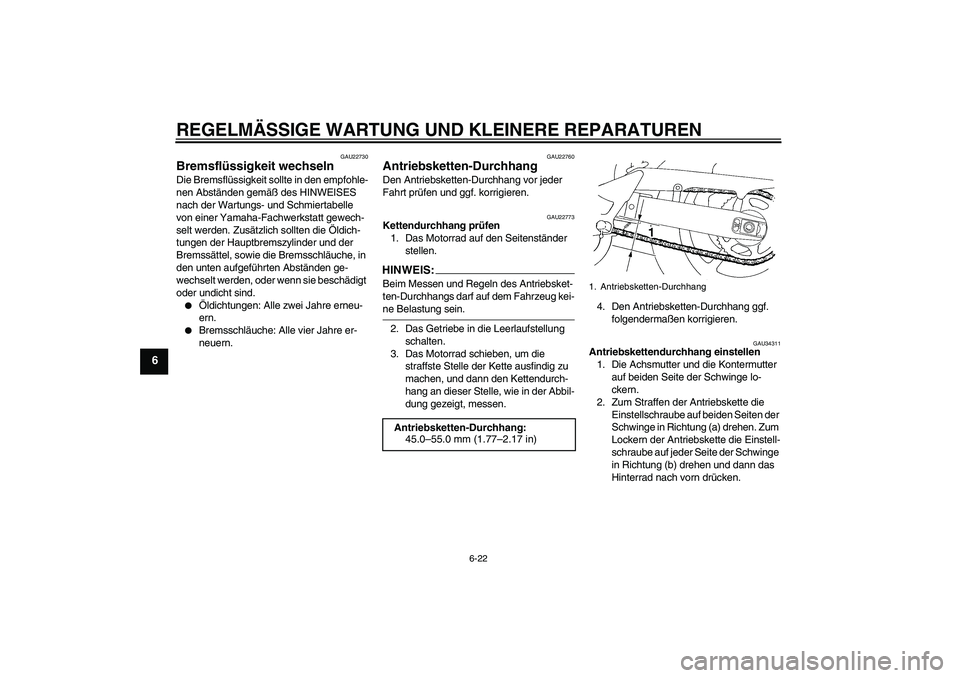

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-22
6
GAU22730
Bremsflüssigkeit wechseln Die Bremsflüssigkeit sollte in den empfohle-
nen Abständen gemäß des HINWEISES
nach der Wartungs- und Schmiertabelle
von einer Yamaha-Fachwerkstatt gewech-
selt werden. Zusätzlich sollten die Öldich-
tungen der Hauptbremszylinder und der
Bremssättel, sowie die Bremsschläuche, in
den unten aufgeführten Abständen ge-
wechselt werden, oder wenn sie beschädigt
oder undicht sind.
Öldichtungen: Alle zwei Jahre erneu-
ern.
Bremsschläuche: Alle vier Jahre er-
neuern.
GAU22760
Antriebsketten-Durchhang Den Antriebsketten-Durchhang vor jeder
Fahrt prüfen und ggf. korrigieren.
GAU22773
Kettendurchhang prüfen
1. Das Motorrad auf den Seitenständer
stellen.HINWEIS:Beim Messen und Regeln des Antriebsket-
ten-Durchhangs darf auf dem Fahrzeug kei-ne Belastung sein.
2. Das Getriebe in die Leerlaufstellung
schalten.
3. Das Motorrad schieben, um die
straffste Stelle der Kette ausfindig zu
machen, und dann den Kettendurch-
hang an dieser Stelle, wie in der Abbil-
dung gezeigt, messen.4. Den Antriebsketten-Durchhang ggf.
folgendermaßen korrigieren.
GAU34311
Antriebskettendurchhang einstellen
1. Die Achsmutter und die Kontermutter
auf beiden Seite der Schwinge lo-
ckern.
2. Zum Straffen der Antriebskette die
Einstellschraube auf beiden Seiten der
Schwinge in Richtung (a) drehen. Zum
Lockern der Antriebskette die Einstell-
schraube auf jeder Seite der Schwinge
in Richtung (b) drehen und dann das
Hinterrad nach vorn drücken. Antriebsketten-Durchhang:
45.0–55.0 mm (1.77–2.17 in)1. Antriebsketten-Durchhang
U5S4G0G0.book Page 22 Wednesday, January 17, 2007 11:32 AM
Page 67 of 94

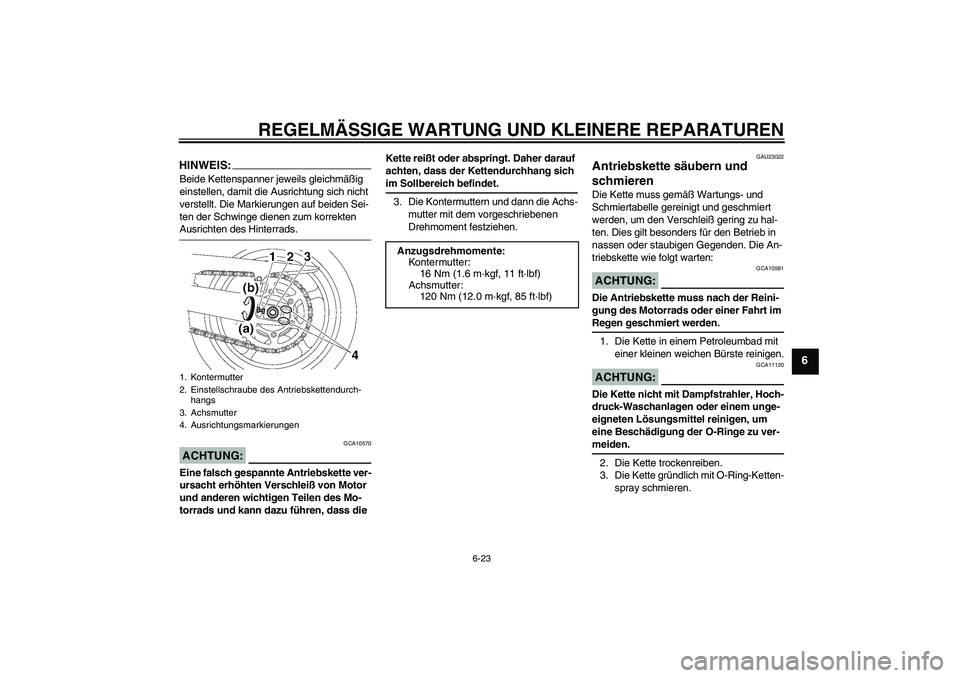

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-23
6
HINWEIS:Beide Kettenspanner jeweils gleichmäßig
einstellen, damit die Ausrichtung sich nicht
verstellt. Die Markierungen auf beiden Sei-
ten der Schwinge dienen zum korrekten Ausrichten des Hinterrads.ACHTUNG:
GCA10570
Eine falsch gespannte Antriebskette ver-
ursacht erhöhten Verschleiß von Motor
und anderen wichtigen Teilen des Mo-
torrads und kann dazu führen, dass die Kette reißt oder abspringt. Daher darauf
achten, dass der Kettendurchhang sich
im Sollbereich befindet.
3. Die Kontermuttern und dann die Achs-
mutter mit dem vorgeschriebenen
Drehmoment festziehen.
GAU23022
Antriebskette säubern und
schmieren Die Kette muss gemäß Wartungs- und
Schmiertabelle gereinigt und geschmiert
werden, um den Verschleiß gering zu hal-
ten. Dies gilt besonders für den Betrieb in
nassen oder staubigen Gegenden. Die An-
triebskette wie folgt warten:ACHTUNG:
GCA10581
Die Antriebskette muss nach der Reini-
gung des Motorrads oder einer Fahrt im Regen geschmiert werden.
1. Die Kette in einem Petroleumbad mit
einer kleinen weichen Bürste reinigen.ACHTUNG:
GCA11120
Die Kette nicht mit Dampfstrahler, Hoch-
druck-Waschanlagen oder einem unge-
eigneten Lösungsmittel reinigen, um
eine Beschädigung der O-Ringe zu ver-meiden.
2. Die Kette trockenreiben.
3. Die Kette gründlich mit O-Ring-Ketten-
spray schmieren.
1. Kontermutter
2. Einstellschraube des Antriebskettendurch-
hangs
3. Achsmutter
4. Ausrichtungsmarkierungen
Anzugsdrehmomente:
Kontermutter:
16 Nm (1.6 m·kgf, 11 ft·lbf)
Achsmutter:
120 Nm (12.0 m·kgf, 85 ft·lbf)
U5S4G0G0.book Page 23 Wednesday, January 17, 2007 11:32 AM
Page 68 of 94

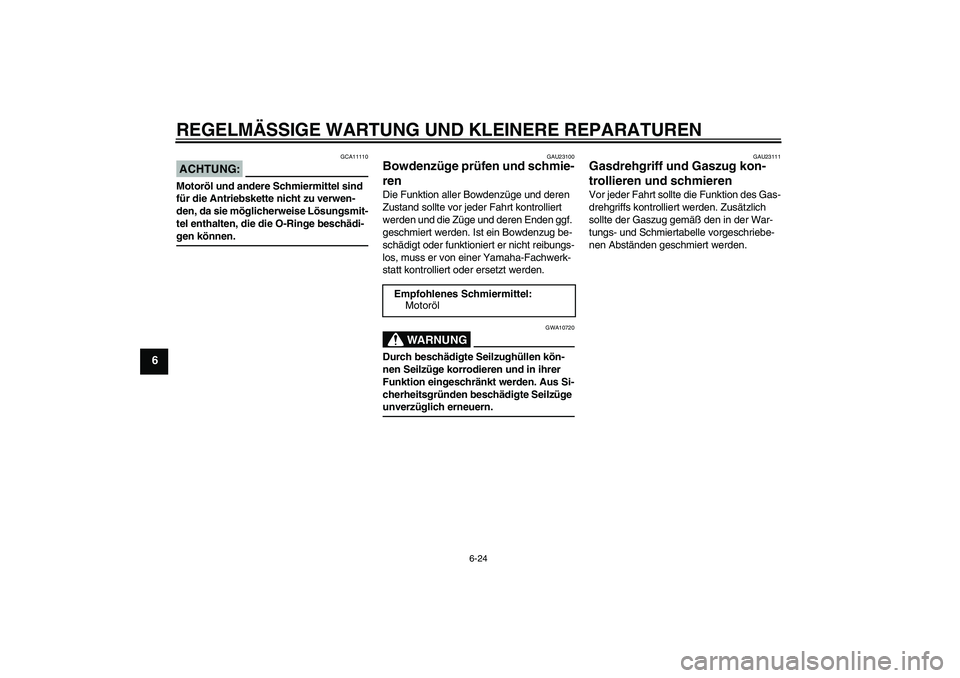

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-24
6
ACHTUNG:
GCA11110
Motoröl und andere Schmiermittel sind
für die Antriebskette nicht zu verwen-
den, da sie möglicherweise Lösungsmit-
tel enthalten, die die O-Ringe beschädi-gen können.
GAU23100
Bowdenzüge prüfen und schmie-
ren Die Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug be-
schädigt oder funktioniert er nicht reibungs-
los, muss er von einer Yamaha-Fachwerk-
statt kontrolliert oder ersetzt werden.
WARNUNG
GWA10720
Durch beschädigte Seilzughüllen kön-
nen Seilzüge korrodieren und in ihrer
Funktion eingeschränkt werden. Aus Si-
cherheitsgründen beschädigte Seilzüge unverzüglich erneuern.
GAU23111
Gasdrehgriff und Gaszug kon-
trollieren und schmieren Vor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug gemäß den in der War-
tungs- und Schmiertabelle vorgeschriebe-
nen Abständen geschmiert werden.
Empfohlenes Schmiermittel:
Motoröl
U5S4G0G0.book Page 24 Wednesday, January 17, 2007 11:32 AM
Page 69 of 94
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-25
6
GAU23131
Fußbrems- und Schalthebel prü-
fen und schmieren Vor Fahrtantritt die Funktion der Fußbrems-
und Schalthebel prüfen und ggf. die Dreh-
punkte schmieren.
GAU23140
Handbrems- und Kupplungshe-
bel prüfen und schmieren Handbremshebel
Kupplungshebel
Vor Fahrtantritt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren. Empfohlenes Schmiermittel:
Lithiumseifenfett (Universalschmier-
fett)
Empfohlenes Schmiermittel:
Lithiumseifenfett (Universalschmier-
fett)
U5S4G0G0.book Page 25 Wednesday, January 17, 2007 11:32 AM
Page 70 of 94

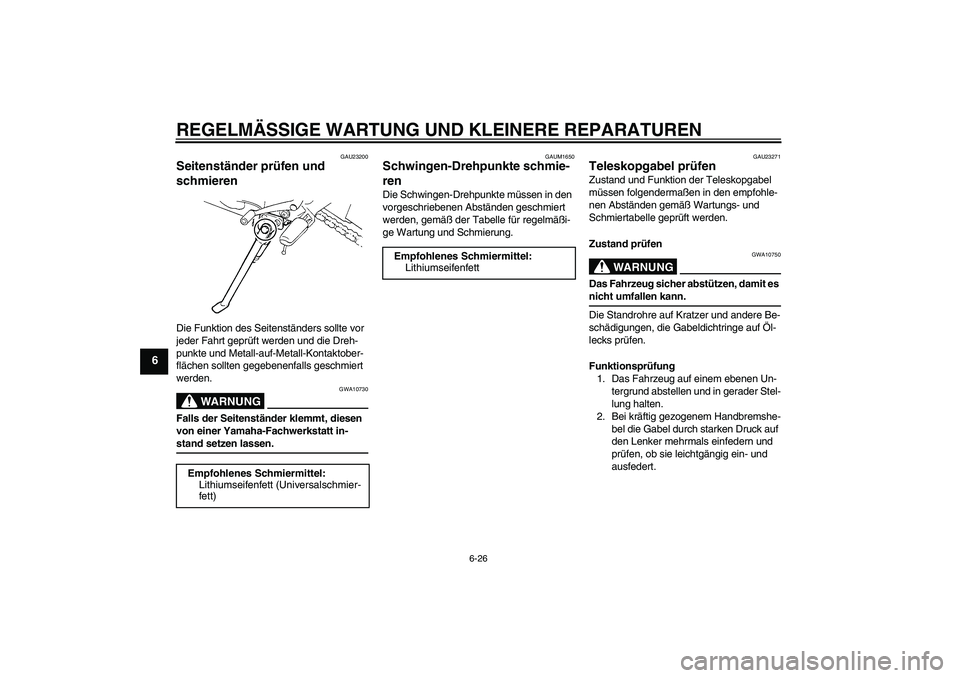

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-26
6
GAU23200
Seitenständer prüfen und
schmieren Die Funktion des Seitenständers sollte vor
jeder Fahrt geprüft werden und die Dreh-
punkte und Metall-auf-Metall-Kontaktober-
flächen sollten gegebenenfalls geschmiert
werden.
WARNUNG
GWA10730
Falls der Seitenständer klemmt, diesen
von einer Yamaha-Fachwerkstatt in-stand setzen lassen.
GAUM1650
Schwingen-Drehpunkte schmie-
ren Die Schwingen-Drehpunkte müssen in den
vorgeschriebenen Abständen geschmiert
werden, gemäß der Tabelle für regelmäßi-
ge Wartung und Schmierung.
GAU23271
Teleskopgabel prüfen Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
WARNUNG
GWA10750
Das Fahrzeug sicher abstützen, damit es nicht umfallen kann.
Die Standrohre auf Kratzer und andere Be-
schädigungen, die Gabeldichtringe auf Öl-
lecks prüfen.
Funktionsprüfung
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.
2. Bei kräftig gezogenem Handbremshe-
bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert.
Empfohlenes Schmiermittel:
Lithiumseifenfett (Universalschmier-
fett)
Empfohlenes Schmiermittel:
Lithiumseifenfett
U5S4G0G0.book Page 26 Wednesday, January 17, 2007 11:32 AM
