VEILIGHEIDSINFORMATIE
1-4
1
Start de motor nooit in een afgesloten
ruimte en laat hem dan niet draaien.
De uitlaatgassen zijn giftig en kunnen
al heel snel bewusteloosheid of dode-
lijk letsel veroorzaken. Start de motor
alleen in de open lucht of in een ruimte
die voldoende ventilatie heeft.
Zet de motor altijd uit voordat u de mo-
torfiets onbeheerd achterlaat en neem
de sleutel uit het contactslot. Let op het
volgende als u de motor gaat parke-
ren:
De motor en het uitlaatsysteem kun-
nen heet zijn, parkeer de motorfiets
daarom op een plek waar voetgan-
gers en kinderen hier geen last van
hebben.
Parkeer de motor niet op een helling
of op een zachte ondergrond, om
omvallen te voorkomen.
Parkeer de motor niet nabij een
brandend toestel (bijv. een petro-
leumkachel) of bij open vuur, hij zou
zo vlam kunnen vatten.
Als u de motor in een ander voertuig
vervoert, zorg dan dat deze rechtop
staat. Als de motor schuin staat, kan er
benzine uit de brandstoftank stromen.
Roep onmiddellijk medische hulp in
als u benzine heeft ingeslikt, veel ben-
zinedamp heeft ingeademd of benzinein uw ogen is terechtgekomen. Morst u
benzine op uw huid of kleding, spoel
de bewuste plek dan direct met zeep-
water en trek andere kleding aan.
U5S4D0D0.book Page 4 Thursday, January 18, 2007 9:42 AM
Page 12 of 92
BESCHRIJVING
2-1
2
DAU10410
Aanzicht linkerzijde1. Hoofdzekering (pagina 6-29)
2. Zekeringenkastje 1 (pagina 6-29)
3. Accu (pagina 6-28)
4. Luchtfilterelement (pagina 6-13)
5. Stationair stelschroef (pagina 6-15)
6. Stelring voor veervoorspanning schokdemperunit (pagina 3-19)
7. Boordgereedschapsset (pagina 6-1)
8. Opbergcompartiment (pagina 3-18)9. Helmbevestiging (pagina 3-18)
10.Schakelpedaal (pagina 3-13)
11.Olieaftapplug (pagina 6-7)
12.Oliefilterpatroon (pagina 6-7)U5S4D0D0.book Page 1 Thursday, January 18, 2007 9:42 AM
Page 13 of 92
BESCHRIJVING
2-2
2
DAU10420
Aanzicht rechterzijde1. Zekeringenkastje 2 (pagina 6-29)
2. Vloeistofreservoir achterrem (pagina 6-21)
3. Olievuldop (pagina 6-7)
4. Vloeistofreservoir voorrem (pagina 6-21)
5. Radiatorvuldop (pagina 6-10)
6. Koelvloeistofreservoir (pagina 6-10)
7. Aftapplug koelvloeistof (pagina 6-11)
8. Peilstok (pagina 6-7)9. Rempedaal (pagina 3-14)
U5S4D0D0.book Page 2 Thursday, January 18, 2007 9:42 AM
Page 14 of 92
BESCHRIJVING
2-3
2
DAU10430

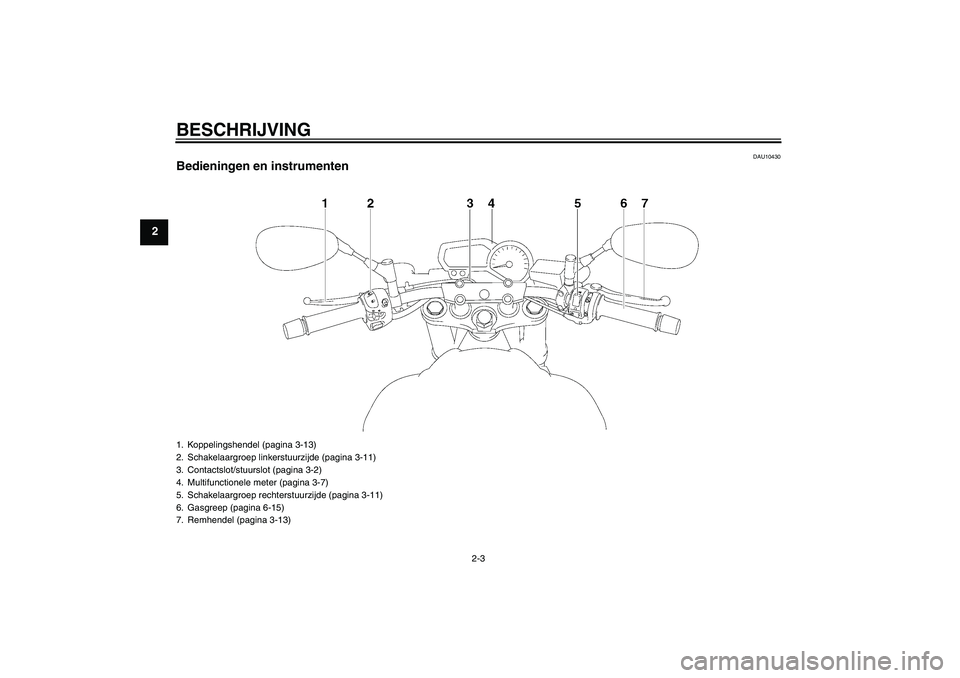

Bedieningen en instrumenten1. Koppelingshendel (pagina 3-13)
2. Schakelaargroep linkerstuurzijde (pagina 3-11)
3. Contactslot/stuurslot (pagina 3-2)
4. Multifunctionele meter (pagina 3-7)
5. Schakelaargroep rechterstuurzijde (pagina 3-11)
6. Gasgreep (pagina 6-15)
7. Remhendel (pagina 3-13)U5S4D0D0.book Page 3 Thursday, January 18, 2007 9:42 AM
Page 15 of 92
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-1
3
DAU10973

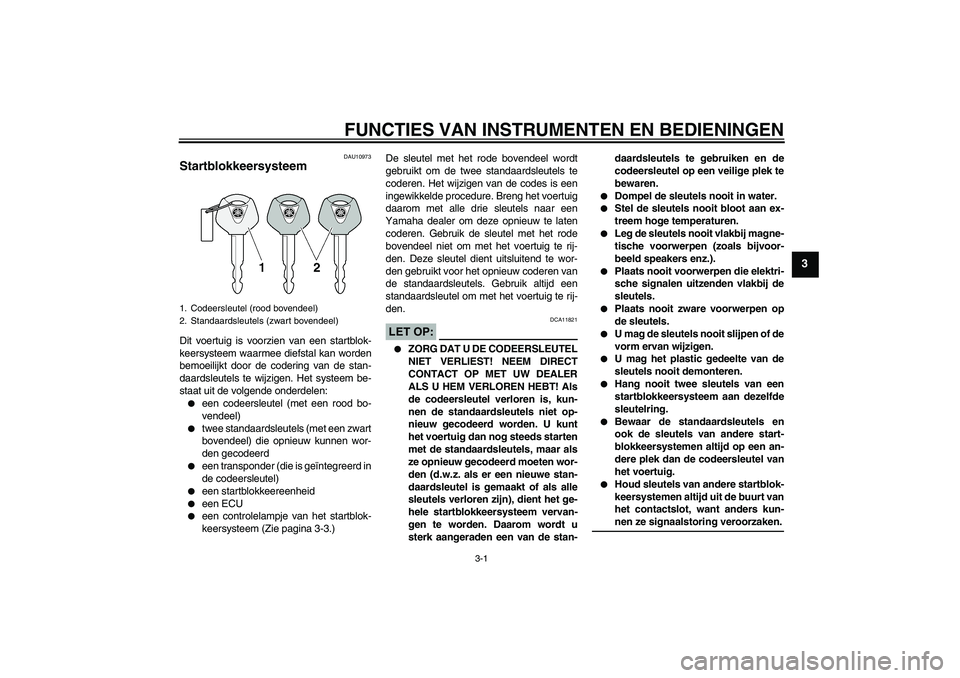

Startblokkeersysteem Dit voertuig is voorzien van een startblok-
keersysteem waarmee diefstal kan worden
bemoeilijkt door de codering van de stan-
daardsleutels te wijzigen. Het systeem be-
staat uit de volgende onderdelen:
een codeersleutel (met een rood bo-
vendeel)
twee standaardsleutels (met een zwart
bovendeel) die opnieuw kunnen wor-
den gecodeerd
een transponder (die is geïntegreerd in
de codeersleutel)
een startblokkeereenheid
een ECU
een controlelampje van het startblok-
keersysteem (Zie pagina 3-3.)De sleutel met het rode bovendeel wordt
gebruikt om de twee standaardsleutels te
coderen. Het wijzigen van de codes is een
ingewikkelde procedure. Breng het voertuig
daarom met alle drie sleutels naar een
Yamaha dealer om deze opnieuw te laten
coderen. Gebruik de sleutel met het rode
bovendeel niet om met het voertuig te rij-
den. Deze sleutel dient uitsluitend te wor-
den gebruikt voor het opnieuw coderen van
de standaardsleutels. Gebruik altijd een
standaardsleutel om met het voertuig te rij-
den.
LET OP:
DCA11821
ZORG DAT U DE CODEERSLEUTEL
NIET VERLIEST! NEEM DIRECT
CONTACT OP MET UW DEALER
ALS U HEM VERLOREN HEBT! Als
de codeersleutel verloren is, kun-
nen de standaardsleutels niet op-
nieuw gecodeerd worden. U kunt
het voertuig dan nog steeds starten
met de standaardsleutels, maar als
ze opnieuw gecodeerd moeten wor-
den (d.w.z. als er een nieuwe stan-
daardsleutel is gemaakt of als alle
sleutels verloren zijn), dient het ge-
hele startblokkeersysteem vervan-
gen te worden. Daarom wordt u
sterk aangeraden een van de stan-daardsleutels te gebruiken en de
codeersleutel op een veilige plek te
bewaren.
Dompel de sleutels nooit in water.
Stel de sleutels nooit bloot aan ex-
treem hoge temperaturen.
Leg de sleutels nooit vlakbij magne-
tische voorwerpen (zoals bijvoor-
beeld speakers enz.).
Plaats nooit voorwerpen die elektri-
sche signalen uitzenden vlakbij de
sleutels.
Plaats nooit zware voorwerpen op
de sleutels.
U mag de sleutels nooit slijpen of de
vorm ervan wijzigen.
U mag het plastic gedeelte van de
sleutels nooit demonteren.
Hang nooit twee sleutels van een
startblokkeersysteem aan dezelfde
sleutelring.
Bewaar de standaardsleutels en
ook de sleutels van andere start-
blokkeersystemen altijd op een an-
dere plek dan de codeersleutel van
het voertuig.
Houd sleutels van andere startblok-
keersystemen altijd uit de buurt van
het contactslot, want anders kun-nen ze signaalstoring veroorzaken.
1. Codeersleutel (rood bovendeel)
2. Standaardsleutels (zwart bovendeel)
U5S4D0D0.book Page 1 Thursday, January 18, 2007 9:42 AM
Page 16 of 92
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-2
3
DAU10471
Contactslot/stuurslot Via het contactslot/stuurslot worden het ont-
stekingssysteem en de verlichtingssyste-
men bediend en wordt het stuur
vergrendeld.OPMERKING:Gebruik de standaardsleutel (zwart boven-
deel) voor het normale gebruik van het
voertuig. Bewaar de codeersleutel (rood bo-
vendeel) op een veilige plaats om verlies te
voorkomen en gebruik de sleutel uitsluitend
voor het opnieuw coderen van de stan-daardsleutels.
DAU38530
ON
Alle elektrische circuits worden voorzien
van stroom; de instrumentenverlichting, het
achterlicht, de kentekenverlichting en hetparkeerlicht gaan branden en de motor kan
worden gestart. De sleutel kan niet worden
uitgenomen.
OPMERKING:De koplamp gaat automatisch branden als
de motor wordt gestart en blijft aan totdat de
sleutel naar “OFF” wordt gedraaid, zelfs alsde motor afslaat.
DAU10660
OFF
Alle elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
DAU10680
LOCK
Het stuur is vergrendeld en alle elektrische
systemen zijn uitgeschakeld. De sleutel kan
worden uitgenomen.Om het stuur te vergrendelen
1. Draai het stuur helemaal naar links.
2. Druk de sleutel in de “OFF”-stand in en
draai hem dan naar de “LOCK”-stand.
Houd de sleutel hierbij ingedrukt.
3. Neem de sleutel uit.1. Drukken.
2. Draaien.
U5S4D0D0.book Page 2 Thursday, January 18, 2007 9:42 AM
Page 17 of 92
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-3
3
Om het stuur te ontgrendelenDruk de sleutel in en draai hem dan naar
“OFF” terwijl de sleutel ingedrukt wordt ge-
houden.
WAARSCHUWING
DWA10060
Draai de contactsleutel nooit naar “OFF”
of naar “LOCK” terwijl de machine rijdt;
elektrische systemen worden dan afge-
schakeld en mogelijk zult u zo de macht
over het stuur verliezen of een ongeval
veroorzaken. Zorg altijd dat de machine
stilstaat voordat u de sleutel naar “OFF”of naar “LOCK” draait.
DAU34341
(Parkeren)
Het stuur is vergrendeld en het achterlicht,
de kentekenverlichting en het parkeerlicht
branden. De alarmverlichting en richtin-
gaanwijzers kunnen worden ingeschakeld,
maar alle andere elektrische systemen zijn
uit. De sleutel kan worden uitgenomen.
Het stuur moet zijn vergrendeld om de sleu-
tel naar “” te kunnen draaien.
LET OP:
DCA11020
Gebruik de parkeerstand niet gedurende
langere tijd, anders kan de accu ontla-den raken.
DAU11003
Controle- en waarschuwings-
lampjes
1. Drukken.
2. Draaien.
1. Controlelampje linker richtingaanwijzers
“”
2. Controlelampje rechter richtingaanwijzers
“”
3. Vrijstandcontrolelampje “”
4. Controlelampje grootlicht “”
5. Waarschuwingslampje motorstoring “”
6. Waarschuwingslampje olieniveau “”
7. Waarschuwingslampje koelvloeistoftempera-
tuur “”
8. ABS-waarschuwingslampje “”
9. Controlelampje startblokkering
ABS
U5S4D0D0.book Page 3 Thursday, January 18, 2007 9:42 AM
Page 18 of 92
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-4
3
DAU11030
Controlelampjes richtingaanwijzers
“” en “”
Het bijbehorende controlelampje knippert
terwijl de schakelaar voor richtingaanwij-
zers naar de linker- of rechterstand is ge-
drukt.
DAU11060
Vrijstandcontrolelampje “”
Dit controlelampje brandt terwijl de versnel-
lingsbak in de vrijstand staat.
DAU11080
Controlelampje grootlicht “”
Dit controlelampje brandt terwijl de koplamp
is ingeschakeld voor grootlicht.
DAU11250
Waarschuwingslampje olieniveau “”
Dit waarschuwingslampje gaat branden als
het motorolieniveau laag is.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien.
Als het waarschuwingslampje niet een paar
seconden lang oplicht en dan dooft, vraag
dan een Yamaha dealer om het elektrisch
circuit te testen.
OPMERKING:
Bij een voldoende hoog olieniveau kan
het waarschuwingslampje soms toch
knipperen bij rijden op een helling of bij
plotseling afremmen of optrekken, er is
dan echter geen sprake van een sto-
ring.
Dit model is ook uitgerust met een zelf-
diagnosesysteem voor het circuit van
het waarschuwingslampje olieniveau.
Als het waarschuwingslampje olieni-
veau defect is, wordt de volgende cy-
clus herhaald totdat de storing is
opgeheven: Het waarschuwings-
lampje olieniveau knippert tien keer en
dooft dan gedurende 2.5 seconde. Als
dit zich voordoet, vraag dan een
Yamaha dealer de machine te contro-leren.
DAU11423
Waarschuwingslampje koelvloeistof-
temperatuur “”
Dit waarschuwingslampje gaat branden als
de motor oververhit raakt. Zet in zo’n geval
de motor onmiddellijk af en geef deze de tijd
om af te koelen.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien.Als het waarschuwingslampje niet een paar
seconden lang oplicht en dan dooft, vraag
dan een Yamaha dealer om het elektrisch
circuit te testen.
LET OP:
DCA10020
Laat de motor niet draaien terwijl dezeoververhit is.
U5S4D0D0.book Page 4 Thursday, January 18, 2007 9:42 AM
Page 19 of 92
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-5
3
Koelvloeistoftempera-
tuurWeergave Condities Wat te doen
Onder 39 °C
(Onder 103 °F)De aanduiding “Lo” wordt
getoond.OK. U kunt rijden.
40–116 °C
(104–242 °F)De temperatuur wordt ge-
toond.OK. U kunt rijden.
117–139 °C
(243–283 °F)De temperatuurweergave
knippert.
Het waarschuwingslampje
gaat branden.Breng de machine tot stilstand en laat
de motor stationair draaien tot de koel-
vloeistoftemperatuur daalt.
Zet de motor af als de temperatuur niet
daalt. (Zie pagina 6-35.)
Boven 140 °C
(Boven 284 °F)De aanduiding “HI” knippert.
Het waarschuwingslampje
gaat branden.Zet de motor af en laat afkoelen. (Zie
pagina 6-35.)
U5S4D0D0.book Page 5 Thursday, January 18, 2007 9:42 AM
Page 20 of 92
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-6
3
DAU11530
Waarschuwingslampje motorstoring
“”
Dit waarschuwingslampje gaat branden of
knippert wanneer een elektrisch circuit dat
de motorwerking controleert defect is.
Vraag in dat geval een Yamaha dealer het
zelfdiagnosesysteem te controleren. (Zie
pagina 3-7 voor uitleg over de werking van
het zelfdiagnosesysteem.)
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Als het waarschu-
wingslampje niet een paar seconden lang
oplicht en dan dooft, vraag dan een
Yamaha dealer om het elektrisch circuit te
testen.
DAU39500
ABS-waarschuwingslampje “”
Als het waarschuwingslampje tijdens het rij-
den gaat branden of knipperen, is het ABS-
systeem mogelijk defect. Vraag in dat geval
zo snel mogelijk een Yamaha dealer het
systeem te controleren. (Zie pagina 3-14.)
WAARSCHUWING
DWA10081
Als het ABS-waarschuwingslampje tij-
dens het rijden gaat branden of knippe-
ren, wordt alleen het conventionele
remsysteem gebruikt. Wees dan voor-
zichtig en zorg dat de wielen tijdens plot-seling remmen niet blokkeren. Als het
waarschuwingslampje tijdens het rijden
gaat branden of knipperen, vraag dan zo
snel mogelijk een Yamaha dealer het
remsysteem te controleren.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien.
Als het waarschuwingslampje niet oplicht of
blijft branden, vraag dan een Yamaha
dealer het elektrisch circuit te controleren.
DAU38620
Controlelampje startblokkering
Het elektrisch circuit voor het controlelamp-
je controleert u door de sleutel naar “ON” te
draaien.
Als het controlelampje niet een paar secon-
den lang oplicht en dan dooft, vraag dan
een Yamaha dealer om het elektrisch circuit
te testen.
Als de sleutel naar “OFF” wordt gedraaid,
begint het controlelampje na 30 seconden
te knipperen om aan te geven dat het start-
blokkeersysteem is ingeschakeld. Het con-
trolelampje stopt na 24 uur met knipperen,
maar het startblokkeersysteem blijft inge-
schakeld.Dit model is ook uitgerust met een zelfdia-
gnosesysteem voor het startblokkeersys-
teem. (Zie pagina 3-7 voor uitleg over de
werking van het zelfdiagnosesysteem.)
ABS
U5S4D0D0.book Page 6 Thursday, January 18, 2007 9:42 AM
