YAMAHA FZ6 NHG 2007 Instructieboekje (in Dutch)
Manufacturer: YAMAHA, Model Year: 2007, Model line: FZ6 NHG, Model: YAMAHA FZ6 NHG 2007Pages: 92, PDF Size: 4.44 MB

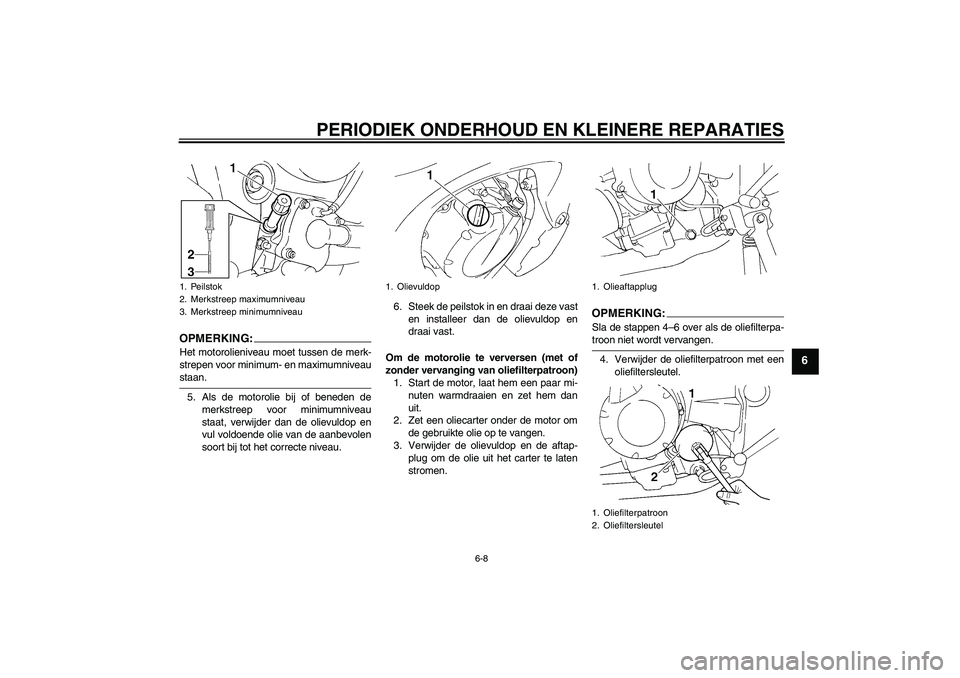

Page 51 of 92
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-8
6
OPMERKING:Het motorolieniveau moet tussen de merk-
strepen voor minimum- en maximumniveaustaan.
5. Als de motorolie bij of beneden de
merkstreep voor minimumniveau
staat, verwijder dan de olievuldop en
vul voldoende olie van de aanbevolen
soort bij tot het correcte niveau.6. Steek de peilstok in en draai deze vast
en installeer dan de olievuldop en
draai vast.
Om de motorolie te verversen (met of
zonder vervanging van oliefilterpatroon)
1. Start de motor, laat hem een paar mi-
nuten warmdraaien en zet hem dan
uit.
2. Zet een oliecarter onder de motor om
de gebruikte olie op te vangen.
3. Verwijder de olievuldop en de aftap-
plug om de olie uit het carter te laten
stromen.
OPMERKIN
G:
Sla de stappen 4–6 over als de oliefilterpa-troon niet wordt vervangen.
4. Verwijder de oliefilterpatroon met een
oliefiltersleutel.
1. Peilstok
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
1. Olievuldop
1. Olieaftapplug
1. Oliefilterpatroon
2. Oliefiltersleutel
U5S4D0D0.book Page 8 Thursday, January 18, 2007 9:42 AM
Page 52 of 92
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-9
6
OPMERKING:De Yamaha dealer kan een oliefiltersleutelleveren.
5. Smeer een dun laagje motorolie op de
o-ring van de nieuwe oliefilterpatroon.OPMERKING:Zorg dat de o-ring correct aanligt.
6. Plaats de nieuwe oliefilterpatroon met
een oliefiltersleutel en zet hem dan
met een momentsleutel vast met het
voorgeschreven aanhaalmoment.7. Breng de olieaftapplug aan en zet
deze dan vast met het voorgeschre-
ven aanhaalmoment.
OPMERKIN
G:
Controleer of de onderlegring beschadigd isen vervang indien nodig.
8. Vul bij met de voorgeschreven hoe-
veelheid van de aanbevolen motorolie,
monteer dan de olievuldop en zet deze
vast.
LET OP:
DCA11620
Om het slippen van de koppeling te
voorkomen (de motorolie smeert
immers ook de koppeling) mogen
geen chemische additieven worden
toegevoegd. Gebruik geen oliën
met een “CD” dieselspecificatie of
oliën met een hogere kwaliteit dan
gespecificeerd. Gebruik ook geen
oliën met een “ENERGY CONSER-
VING II” of hogere aanduiding.
Zorg dat er geen verontreinigingenin het carter terecht komen.
9. Start de motor, laat hem een paar mi-
nuten stationair draaien en controleer
daarbij op olielekkage. Als er sprake is
van olielekkage, zet de motor dan di-
rect af en zoek de oorzaak.
1. O-ring
1. MomentsleutelAanhaalmoment:
Oliefilterpatroon:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Aanhaalmoment:
Olieaftapplug:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Aanbevolen motorolie:
Zie pagina 8-1.
Oliehoeveelheid:
Zonder vervanging van oliefilterpa-
troon:
2.50 L (2.64 US qt) (2.20 Imp.qt)
Met vervanging van oliefilterpatroon:
2.80 L (2.96 US qt) (2.46 Imp.qt)
U5S4D0D0.book Page 9 Thursday, January 18, 2007 9:42 AM

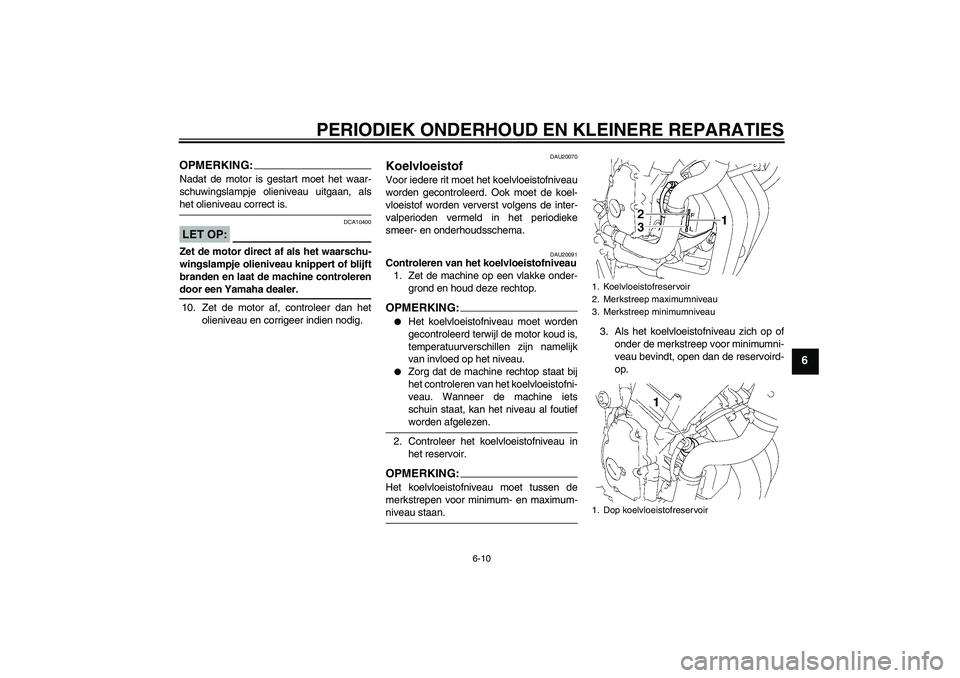

Page 53 of 92
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-10
6
OPMERKING:Nadat de motor is gestart moet het waar-
schuwingslampje olieniveau uitgaan, alshet olieniveau correct is.LET OP:
DCA10400
Zet de motor direct af als het waarschu-
wingslampje olieniveau knippert of blijft
branden en laat de machine controlerendoor een Yamaha dealer.
10. Zet de motor af, controleer dan het
olieniveau en corrigeer indien nodig.
DAU20070
Koelvloeistof Voor iedere rit moet het koelvloeistofniveau
worden gecontroleerd. Ook moet de koel-
vloeistof worden ververst volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU20091
Controleren van het koelvloeistofniveau
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.OPMERKING:
Het koelvloeistofniveau moet worden
gecontroleerd terwijl de motor koud is,
temperatuurverschillen zijn namelijk
van invloed op het niveau.
Zorg dat de machine rechtop staat bij
het controleren van het koelvloeistofni-
veau. Wanneer de machine iets
schuin staat, kan het niveau al foutiefworden afgelezen.
2. Controleer het koelvloeistofniveau in
het reservoir.
OPMERKING:Het koelvloeistofniveau moet tussen de
merkstrepen voor minimum- en maximum-niveau staan.3. Als het koelvloeistofniveau zich op of
onder de merkstreep voor minimumni-
veau bevindt, open dan de reservoird-
op.
1. Koelvloeistofreservoir
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
1. Dop koelvloeistofreservoir
U5S4D0D0.book Page 10 Thursday, January 18, 2007 9:42 AM
Page 54 of 92
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-11
6
4. Vul koelvloeistof bij tot aan de merk-
streep voor maximumniveau en breng
dan de reservoirdop aan.LET OP:
DCA10471
Als er geen koelvloeistof voorhan-
den is, gebruik in plaats daarvan
dan gedistilleerd water of zacht lei-
dingwater. Gebruik geen hard water
of zout water, hierdoor kan de mo-
tor worden beschadigd.
Vervang, indien water in plaats van
koelvloeistof is gebruikt, het water
zo snel mogelijk door koelvloeistof.
Anders is het koelsysteem niet be-
schermd tegen vorst en corrosie.
Als water aan de koelvloeistof is
toegevoegd, vraag dan zo snel mo-
gelijk een Yamaha dealer het anti-
vriespercentage van de
koelvloeistof te controleren, anders
zal de koelvloeistof minder effectiefzijn.
WAARSCHUWING
DWA10380
Verwijder de koelvloeistofradiator-vuldop nooit terwijl de motor nog heet is.OPMERKING:
De radiatorkoelvin schakelt automa-
tisch aan of uit, afhankelijk van de tem-
peratuur van de koelvloeistof in de
koelvloeistofradiator.
Als de motor oververhit raakt, staan op
pagina 6-35 nadere instructies ver-meld.
DAU42610
Verversen van de koelvloeistof
1. Zet de machine op een vlakke onder-
grond en laat het motorblok indien no-
dig afkoelen.
2. Schuif een opvangbak onder de motor
om de gebruikte koelvloeistof op te
vangen.
3. Verwijder de borgbout voor de radia-
torvuldop, de borging voor de radiator-
vuldop en de radiatorvuldop.
WAARSCHUWING
DWA10380
Verwijder de koelvloeistofradiator-vuldop nooit terwijl de motor nog heet is.4. Verwijder de dop van het koelvloei-
stofreservoir.
5. Verwijder het deksel van het koelvloei-
stofreservoir en het koelvloeistofreser-
voir zelf door de bouten los te halen. Inhoud koelvloeistofreservoir (tot
aan de merkstreep voor maximumni-
veau):
0.25 L (0.26 US qt) (0.22 Imp.qt)
1. Borgbout radiatorvuldop
2. Radiatorvuldop
3. Borging radiatorvuldop
1. Dop koelvloeistofreservoir
2. Koelvloeistofreservoir
U5S4D0D0.book Page 11 Thursday, January 18, 2007 9:42 AM
Page 55 of 92
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-12
6
6. Tap de koelvloeistof uit het reservoir af
door het reservoir om te keren.
7. Monteer het koelvloeistofreservoir en
het deksel door ze in de oorspronkelij-
ke stand te plaatsen en breng dan de
bouten aan.
8. Verwijder de aftapplug voor koelvloei-
stof om het koelsysteem leeg te ma-
ken.9. Spoel het koelsysteem grondig door
met schoon leidingwater, nadat alle
koelvloeistof is uitgestroomd.
10. Breng de aftapplug voor koelvloeistof
aan en zet deze dan vast met het voor-
geschreven aanhaalmoment.
OPMERKIN
G:
Controleer of de onderlegring beschadigd isen vervang indien nodig.
11. Giet de voorgeschreven hoeveelheid
van de gespecificeerde koelvloeistof in
de koelvloeistofradiator en in het re-
servoir.
LET OP:
DCA10471
Als er geen koelvloeistof voorhan-
den is, gebruik in plaats daarvan
dan gedistilleerd water of zacht lei-
dingwater. Gebruik geen hard water
of zout water, hierdoor kan de mo-
tor worden beschadigd.
Vervang, indien water in plaats van
koelvloeistof is gebruikt, het water
zo snel mogelijk door koelvloeistof.
Anders is het koelsysteem niet be-
schermd tegen vorst en corrosie.
Als water aan de koelvloeistof is
toegevoegd, vraag dan zo snel mo-
gelijk een Yamaha dealer het anti-
vriespercentage van de
1. Kap koelvloeistofreservoir
2. Bout
1. Aftapplug koelvloeistof
Aanhaalmoment:
Aftapplug koelvloeistof:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Mengverhouding antivries/water:
1:1
Aanbevolen antivries:
Hoogwaardige ethyleenglycol anti-
vries met corrosieremmers voor alu-
minium motoren
Hoeveelheid koelvloeistof:
Inhoud radiator (inclusief alle leidin-
gen):
2.00 L (2.11 US qt) (1.76 Imp.qt)
Inhoud koelvloeistofreservoir (tot aan
de merkstreep voor maximumni-
veau):
0.25 L (0.26 US qt) (0.22 Imp.qt)
U5S4D0D0.book Page 12 Thursday, January 18, 2007 9:42 AM
Page 56 of 92
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-13
6
koelvloeistof te controleren, anders
zal de koelvloeistof minder effectiefzijn.
12. Breng de dop van het koelvloeistofre-
servoir aan.
13. Monteer de radiatorvuldop, de borging
voor de radiatorvuldop en de borgbout
voor de radiatorvuldop.
14. Start de motor, laat hem een paar mi-
nuten stationair draaien en zet hem
dan uit.
15. Verwijder de radiatorvuldop om het
koelvloeistofniveau in de radiator te
controleren. Vul indien nodig zoveel
koelvloeistof bij tot het niveau bovenin
de koelvloeistofradiator staat en brengdan de radiatorvuldop en de borging
en borgbout voor de radiatorvuldop
aan.
16. Controleer het koelvloeistofniveau in
het reservoir. Verwijder indien nodig
de dop van het koelvloeistofreservoir,
vul koelvloeistof bij tot aan de merk-
streep voor maximumniveau en breng
dan de dop weer aan.
17. Start de motor en controleer dan of er-
gens aan de machine lekkage te zien
is. Vraag in dat geval een Yamaha
dealer het koelsysteem te controleren.
DAU34424
Het luchtfilterelement vervangen Het luchtfilterelement moet worden vervan-
gen volgens de intervalperioden vermeld in
het periodieke smeer- en onderhoudssche-
ma. Vervang het luchtfilterelement vaker als
u in zeer stoffige of vochtige gebieden rijdt.
1. Verwijder het zadel. (Zie pagina 3-17.)
2. Verwijder de tankbevestigingsbouten
en haal dan de brandstoftank weg van
het luchtfilterhuis.
3. Verwijder het luchtfilterdeksel door de
schroeven te verwijderen.LET OP:
DCA12880
Zorg er bij het verwijderen van het lucht-
filterdeksel voor dat er geen vreemde
voorwerpen in het inlaatspruitstuk val-len.
1. Borgbout radiatorvuldop
2. Radiatorvuldop
3. Borging radiatorvuldop
1. Bout
U5S4D0D0.book Page 13 Thursday, January 18, 2007 9:42 AM

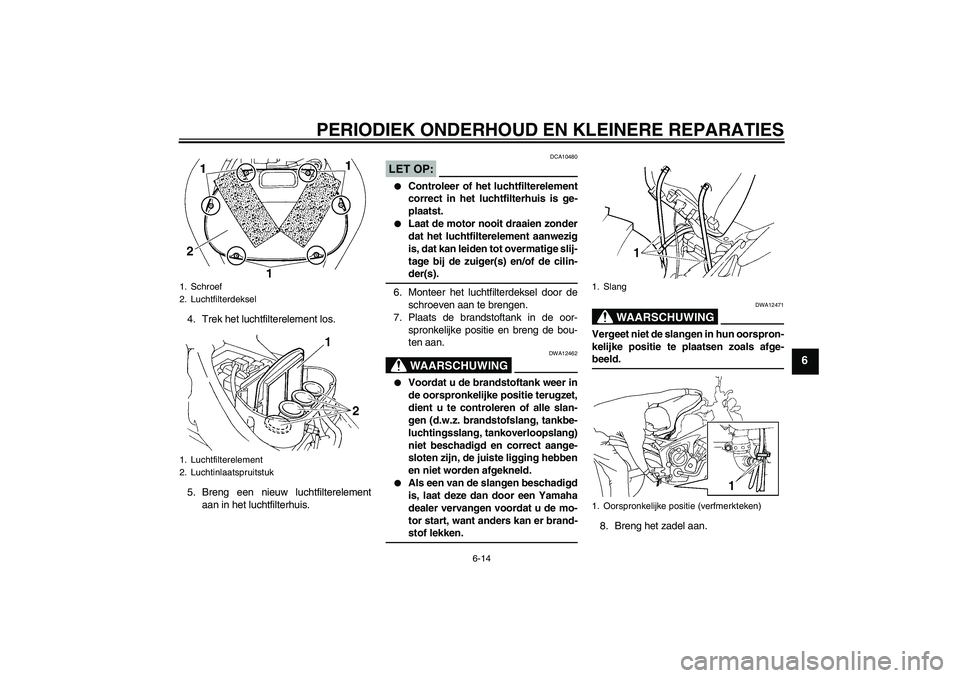

Page 57 of 92
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-14
6
4. Trek het luchtfilterelement los.
5. Breng een nieuw luchtfilterelement
aan in het luchtfilterhuis.
LET OP:
DCA10480
Controleer of het luchtfilterelement
correct in het luchtfilterhuis is ge-
plaatst.
Laat de motor nooit draaien zonder
dat het luchtfilterelement aanwezig
is, dat kan leiden tot overmatige slij-
tage bij de zuiger(s) en/of de cilin-der(s).
6. Monteer het luchtfilterdeksel door de
schroeven aan te brengen.
7. Plaats de brandstoftank in de oor-
spronkelijke positie en breng de bou-
ten aan.WAARSCHUWING
DWA12462
Voordat u de brandstoftank weer in
de oorspronkelijke positie terugzet,
dient u te controleren of alle slan-
gen (d.w.z. brandstofslang, tankbe-
luchtingsslang, tankoverloopslang)
niet beschadigd en correct aange-
sloten zijn, de juiste ligging hebben
en niet worden afgekneld.
Als een van de slangen beschadigd
is, laat deze dan door een Yamaha
dealer vervangen voordat u de mo-
tor start, want anders kan er brand-stof lekken.
WAARSCHUWING
DWA12471
Vergeet niet de slangen in hun oorspron-
kelijke positie te plaatsen zoals afge-beeld.
8. Breng het zadel aan.
1. Schroef
2. Luchtfilterdeksel
1. Luchtfilterelement
2. Luchtinlaatspruitstuk
1. Slang
1. Oorspronkelijke positie (verfmerkteken)
U5S4D0D0.book Page 14 Thursday, January 18, 2007 9:42 AM
Page 58 of 92

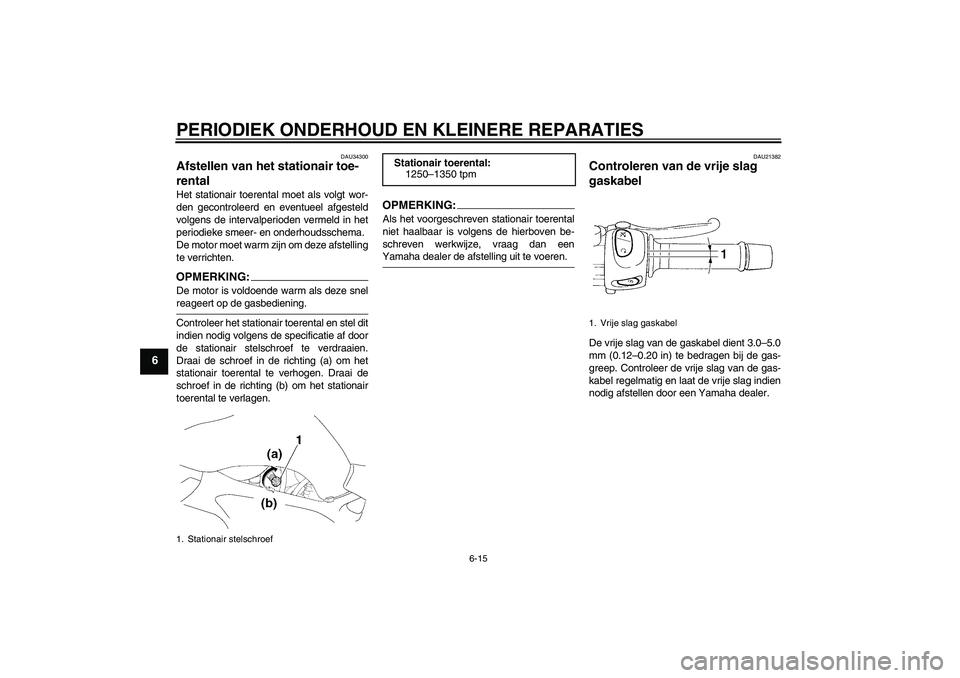

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-15
6
DAU34300
Afstellen van het stationair toe-
rental Het stationair toerental moet als volgt wor-
den gecontroleerd en eventueel afgesteld
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
De motor moet warm zijn om deze afstelling
te verrichten.OPMERKING:De motor is voldoende warm als deze snelreageert op de gasbediening.
Controleer het stationair toerental en stel dit
indien nodig volgens de specificatie af door
de stationair stelschroef te verdraaien.
Draai de schroef in de richting (a) om het
stationair toerental te verhogen. Draai de
schroef in de richting (b) om het stationair
toerental te verlagen.
OPMERKING:Als het voorgeschreven stationair toerental
niet haalbaar is volgens de hierboven be-
schreven werkwijze, vraag dan eenYamaha dealer de afstelling uit te voeren.
DAU21382
Controleren van de vrije slag
gaskabel De vrije slag van de gaskabel dient 3.0–5.0
mm (0.12–0.20 in) te bedragen bij de gas-
greep. Controleer de vrije slag van de gas-
kabel regelmatig en laat de vrije slag indien
nodig afstellen door een Yamaha dealer.
1. Stationair stelschroef
Stationair toerental:
1250–1350 tpm
1. Vrije slag gaskabel
U5S4D0D0.book Page 15 Thursday, January 18, 2007 9:42 AM
Page 59 of 92

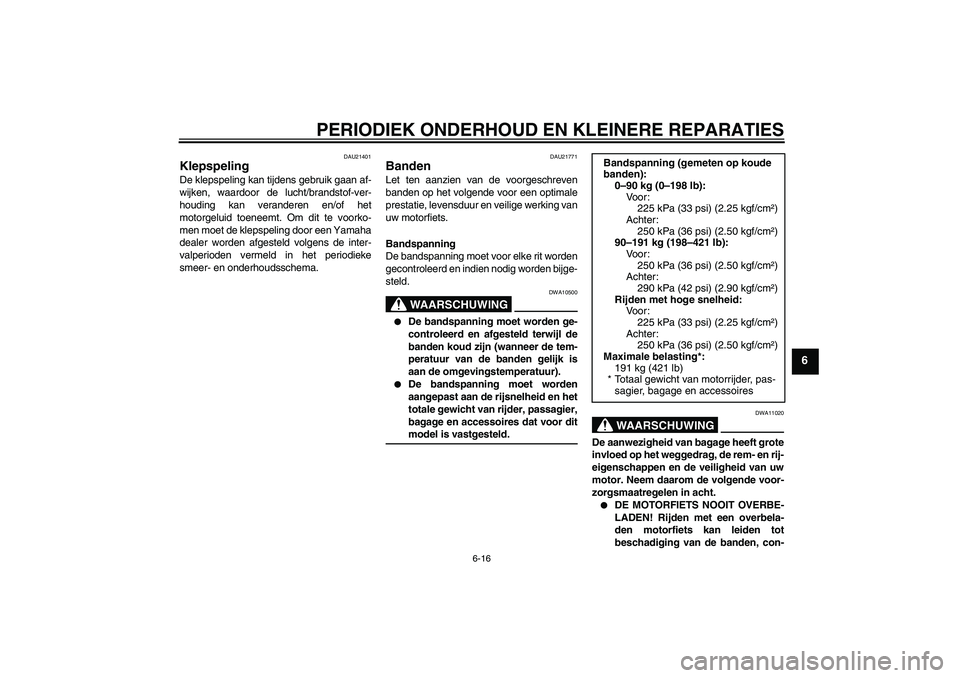

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-16
6
DAU21401
Klepspeling De klepspeling kan tijdens gebruik gaan af-
wijken, waardoor de lucht/brandstof-ver-
houding kan veranderen en/of het
motorgeluid toeneemt. Om dit te voorko-
men moet de klepspeling door een Yamaha
dealer worden afgesteld volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU21771
Banden Let ten aanzien van de voorgeschreven
banden op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw motorfiets.
Bandspanning
De bandspanning moet voor elke rit worden
gecontroleerd en indien nodig worden bijge-
steld.
WAARSCHUWING
DWA10500
De bandspanning moet worden ge-
controleerd en afgesteld terwijl de
banden koud zijn (wanneer de tem-
peratuur van de banden gelijk is
aan de omgevingstemperatuur).
De bandspanning moet worden
aangepast aan de rijsnelheid en het
totale gewicht van rijder, passagier,
bagage en accessoires dat voor ditmodel is vastgesteld.
WAARSCHUWING
DWA11020
De aanwezigheid van bagage heeft grote
invloed op het weggedrag, de rem- en rij-
eigenschappen en de veiligheid van uw
motor. Neem daarom de volgende voor-
zorgsmaatregelen in acht.
DE MOTORFIETS NOOIT OVERBE-
LADEN! Rijden met een overbela-
den motorfiets kan leiden tot
beschadiging van de banden, con- Bandspanning (gemeten op koude
banden):
0–90 kg (0–198 lb):
Vo o r :
225 kPa (33 psi) (2.25 kgf/cm²)
Achter:
250 kPa (36 psi) (2.50 kgf/cm²)
90–191 kg (198–421 lb):
Vo o r :
250 kPa (36 psi) (2.50 kgf/cm²)
Achter:
290 kPa (42 psi) (2.90 kgf/cm²)
Rijden met hoge snelheid:
Vo o r :
225 kPa (33 psi) (2.25 kgf/cm²)
Achter:
250 kPa (36 psi) (2.50 kgf/cm²)
Maximale belasting*:
191 kg (421 lb)
* Totaal gewicht van motorrijder, pas-
sagier, bagage en accessoires
U5S4D0D0.book Page 16 Thursday, January 18, 2007 9:42 AM
Page 60 of 92

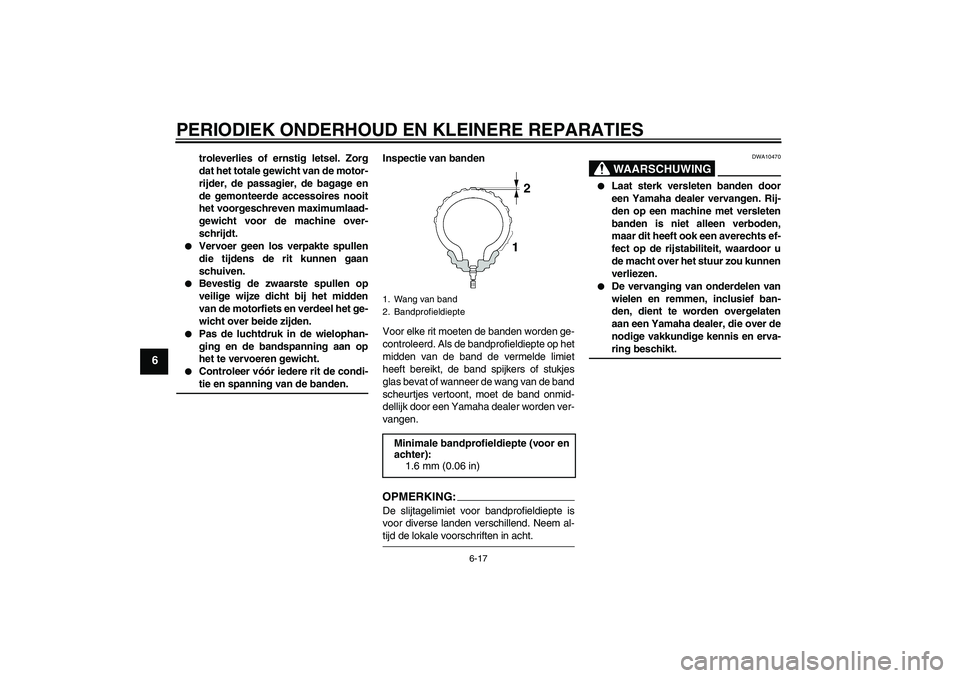

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-17
6
troleverlies of ernstig letsel. Zorg
dat het totale gewicht van de motor-
rijder, de passagier, de bagage en
de gemonteerde accessoires nooit
het voorgeschreven maximumlaad-
gewicht voor de machine over-
schrijdt.
Vervoer geen los verpakte spullen
die tijdens de rit kunnen gaan
schuiven.
Bevestig de zwaarste spullen op
veilige wijze dicht bij het midden
van de motorfiets en verdeel het ge-
wicht over beide zijden.
Pas de luchtdruk in de wielophan-
ging en de bandspanning aan op
het te vervoeren gewicht.
Controleer vóór iedere rit de condi-tie en spanning van de banden.Inspectie van banden
Voor elke rit moeten de banden worden ge-
controleerd. Als de bandprofieldiepte op het
midden van de band de vermelde limiet
heeft bereikt, de band spijkers of stukjes
glas bevat of wanneer de wang van de band
scheurtjes vertoont, moet de band onmid-
dellijk door een Yamaha dealer worden ver-
vangen.
OPMERKING:De slijtagelimiet voor bandprofieldiepte is
voor diverse landen verschillend. Neem al-tijd de lokale voorschriften in acht.
WAARSCHUWING
DWA10470
Laat sterk versleten banden door
een Yamaha dealer vervangen. Rij-
den op een machine met versleten
banden is niet alleen verboden,
maar dit heeft ook een averechts ef-
fect op de rijstabiliteit, waardoor u
de macht over het stuur zou kunnen
verliezen.
De vervanging van onderdelen van
wielen en remmen, inclusief ban-
den, dient te worden overgelaten
aan een Yamaha dealer, die over de
nodige vakkundige kennis en erva-ring beschikt.
1. Wang van band
2. BandprofieldiepteMinimale bandprofieldiepte (voor en
achter):
1.6 mm (0.06 in)
U5S4D0D0.book Page 17 Thursday, January 18, 2007 9:42 AM
