YAMAHA FZ6 NHG 2008 Instructieboekje (in Dutch)

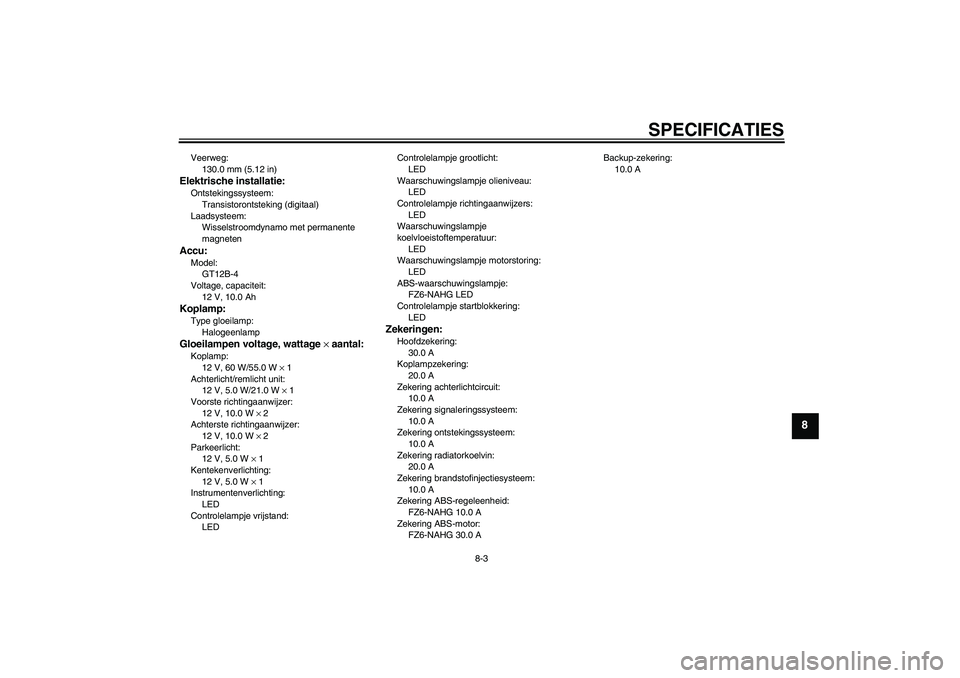

SPECIFICATIES
8-3
8
Veerweg:
130.0 mm (5.12 in)Elektrische installatie:Ontstekingssysteem:
Transistorontsteking (digitaal)
Laadsysteem:
Wisselstroomdynamo met permanente
magnetenAccu:Model:
GT12B-4
Voltage, capaciteit:
12 V, 10.0 AhKoplamp:Type gloeilamp:
HalogeenlampGloeilampen voltage, wattage × aantal:Koplamp:
12 V, 60 W/55.0 W × 1
Achterlicht/remlicht unit:
12 V, 5.0 W/21.0 W × 1
Voorste richtingaanwijzer:
12 V, 10.0 W × 2
Achterste richtingaanwijzer:
12 V, 10.0 W × 2
Parkeerlicht:
12 V, 5.0 W × 1
Kentekenverlichting:
12 V, 5.0 W × 1
Instrumentenverlichting:
LED
Controlelampje vrijstand:
LEDControlelampje grootlicht:
LED
Waarschuwingslampje olieniveau:
LED
Controlelampje richtingaanwijzers:
LED
Waarschuwingslampje
koelvloeistoftemperatuur:
LED
Waarschuwingslampje motorstoring:
LED
ABS-waarschuwingslampje:
FZ6-NAHG LED
Controlelampje startblokkering:
LED
Zekeringen:Hoofdzekering:
30.0 A
Koplampzekering:
20.0 A
Zekering achterlichtcircuit:
10.0 A
Zekering signaleringssysteem:
10.0 A
Zekering ontstekingssysteem:
10.0 A
Zekering radiatorkoelvin:
20.0 A
Zekering brandstofinjectiesysteem:
10.0 A
Zekering ABS-regeleenheid:
FZ6-NAHG 10.0 A
Zekering ABS-motor:
FZ6-NAHG 30.0 ABackup-zekering:
10.0 A
U5S5D1D0.book Page 3 Thursday, June 28, 2007 2:50 PM

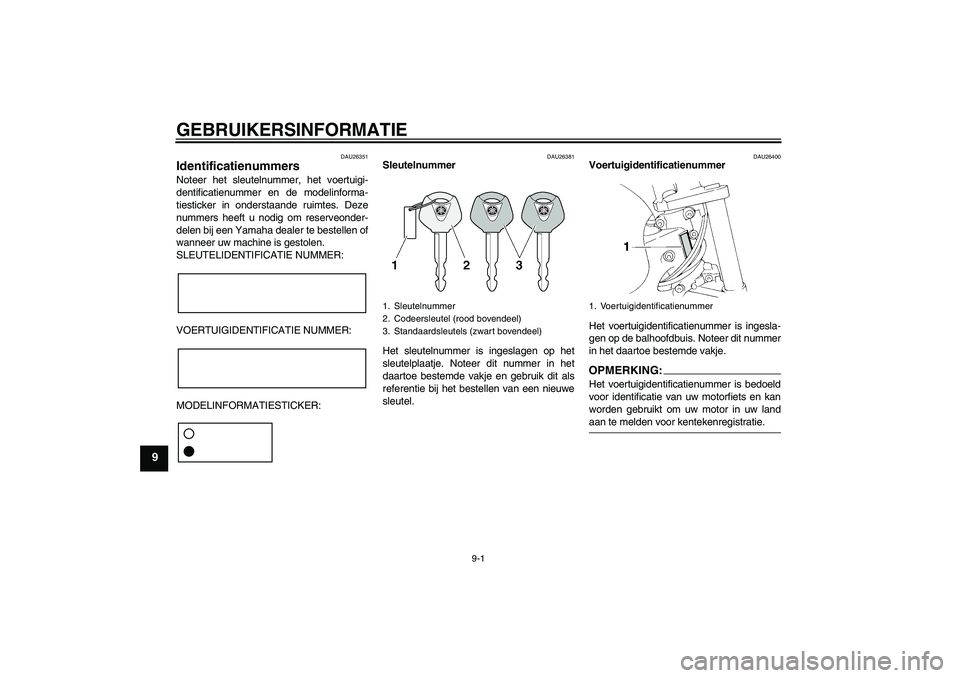

GEBRUIKERSINFORMATIE
9-1
9
DAU26351
Identificatienummers Noteer het sleutelnummer, het voertuigi-
dentificatienummer en de modelinforma-
tiesticker in onderstaande ruimtes. Deze
nummers heeft u nodig om reserveonder-
delen bij een Yamaha dealer te bestellen of
wanneer uw machine is gestolen.
SLEUTELIDENTIFICATIE NUMMER:
VOERTUIGIDENTIFICATIE NUMMER:
MODELINFORMATIESTICKER:
DAU26381
Sleutelnummer
Het sleutelnummer is ingeslagen op het
sleutelplaatje. Noteer dit nummer in het
daartoe bestemde vakje en gebruik dit als
referentie bij het bestellen van een nieuwe
sleutel.
DAU26400
Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.OPMERKING:Het voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw landaan te melden voor kentekenregistratie.
1. Sleutelnummer
2. Codeersleutel (rood bovendeel)
3. Standaardsleutels (zwart bovendeel)
1. Voertuigidentificatienummer
U5S5D1D0.book Page 1 Thursday, June 28, 2007 2:50 PM

GEBRUIKERSINFORMATIE
9-2
9
DAU26540

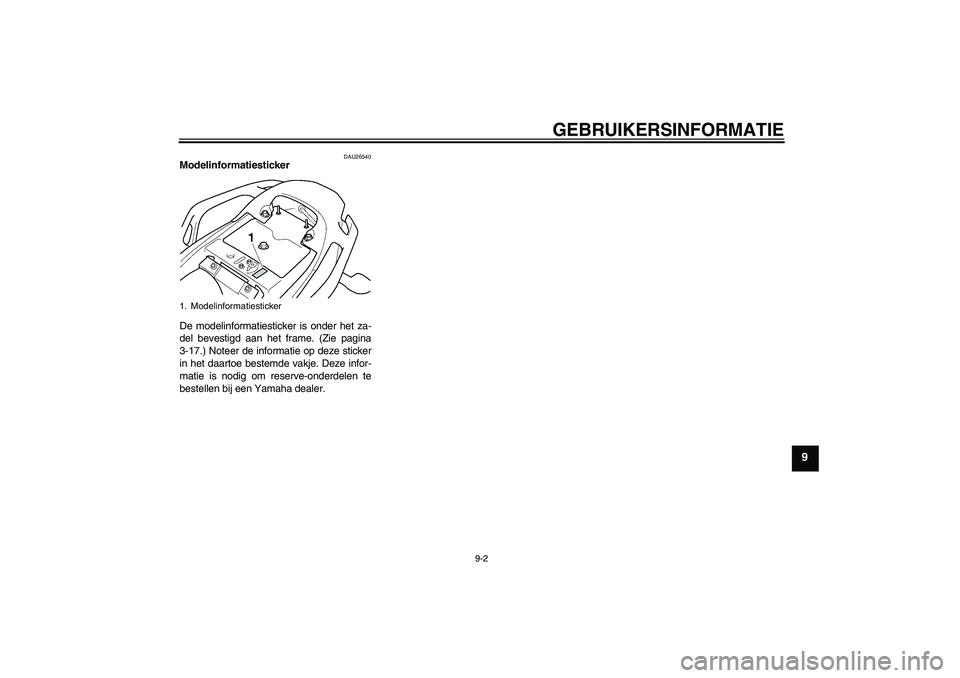

Modelinformatiesticker
De modelinformatiesticker is onder het za-
del bevestigd aan het frame. (Zie pagina
3-17.) Noteer de informatie op deze sticker
in het daartoe bestemde vakje. Deze infor-
matie is nodig om reserve-onderdelen te
bestellen bij een Yamaha dealer.1. Modelinformatiesticker
U5S5D1D0.book Page 2 Thursday, June 28, 2007 2:50 PM

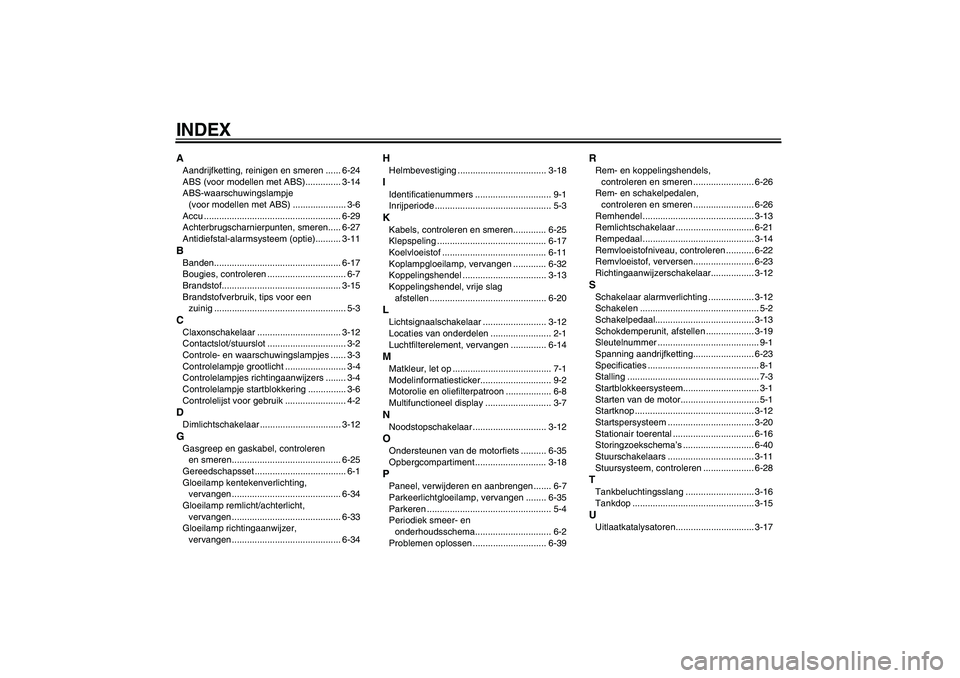

INDEXAAandrijfketting, reinigen en smeren ...... 6-24
ABS (voor modellen met ABS).............. 3-14
ABS-waarschuwingslampje
(voor modellen met ABS) ..................... 3-6
Accu ...................................................... 6-29
Achterbrugscharnierpunten, smeren..... 6-27
Antidiefstal-alarmsysteem (optie).......... 3-11BBanden.................................................. 6-17
Bougies, controleren ............................... 6-7
Brandstof............................................... 3-15
Brandstofverbruik, tips voor een
zuinig .................................................... 5-3CClaxonschakelaar ................................. 3-12
Contactslot/stuurslot ............................... 3-2
Controle- en waarschuwingslampjes ...... 3-3
Controlelampje grootlicht ........................ 3-4
Controlelampjes richtingaanwijzers ........ 3-4
Controlelampje startblokkering ............... 3-6
Controlelijst voor gebruik ........................ 4-2DDimlichtschakelaar ................................ 3-12GGasgreep en gaskabel, controleren
en smeren........................................... 6-25
Gereedschapsset .................................... 6-1
Gloeilamp kentekenverlichting,
vervangen ........................................... 6-34
Gloeilamp remlicht/achterlicht,
vervangen ........................................... 6-33
Gloeilamp richtingaanwijzer,
vervangen ........................................... 6-34
HHelmbevestiging ................................... 3-18IIdentificatienummers .............................. 9-1
Inrijperiode .............................................. 5-3KKabels, controleren en smeren............. 6-25
Klepspeling ........................................... 6-17
Koelvloeistof ......................................... 6-11
Koplampgloeilamp, vervangen ............. 6-32
Koppelingshendel ................................. 3-13
Koppelingshendel, vrije slag
afstellen .............................................. 6-20LLichtsignaalschakelaar ......................... 3-12
Locaties van onderdelen ........................ 2-1
Luchtfilterelement, vervangen .............. 6-14MMatkleur, let op ....................................... 7-1
Modelinformatiesticker............................ 9-2
Motorolie en oliefilterpatroon .................. 6-8
Multifunctioneel display .......................... 3-7NNoodstopschakelaar ............................. 3-12OOndersteunen van de motorfiets .......... 6-35
Opbergcompartiment ............................ 3-18PPaneel, verwijderen en aanbrengen ....... 6-7
Parkeerlichtgloeilamp, vervangen ........ 6-35
Parkeren ................................................. 5-4
Periodiek smeer- en
onderhoudsschema.............................. 6-2
Problemen oplossen ............................. 6-39
RRem- en koppelingshendels,
controleren en smeren ........................ 6-26
Rem- en schakelpedalen,
controleren en smeren ........................ 6-26
Remhendel ............................................ 3-13
Remlichtschakelaar ............................... 6-21
Rempedaal ............................................ 3-14
Remvloeistofniveau, controleren ........... 6-22
Remvloeistof, verversen........................ 6-23
Richtingaanwijzerschakelaar................. 3-12SSchakelaar alarmverlichting .................. 3-12
Schakelen ............................................... 5-2
Schakelpedaal....................................... 3-13
Schokdemperunit, afstellen ................... 3-19
Sleutelnummer ........................................ 9-1
Spanning aandrijfketting........................ 6-23
Specificaties ............................................ 8-1
Stalling .................................................... 7-3
Startblokkeersysteem.............................. 3-1
Starten van de motor............................... 5-1
Startknop ............................................... 3-12
Startspersysteem .................................. 3-20
Stationair toerental ................................ 6-16
Storingzoekschema’s ............................ 6-40
Stuurschakelaars .................................. 3-11
Stuursysteem, controleren .................... 6-28TTankbeluchtingsslang ........................... 3-16
Tankdop ................................................ 3-15UUitlaatkatalysatoren............................... 3-17
U5S5D1D0.book Page 1 Thursday, June 28, 2007 2:50 PM

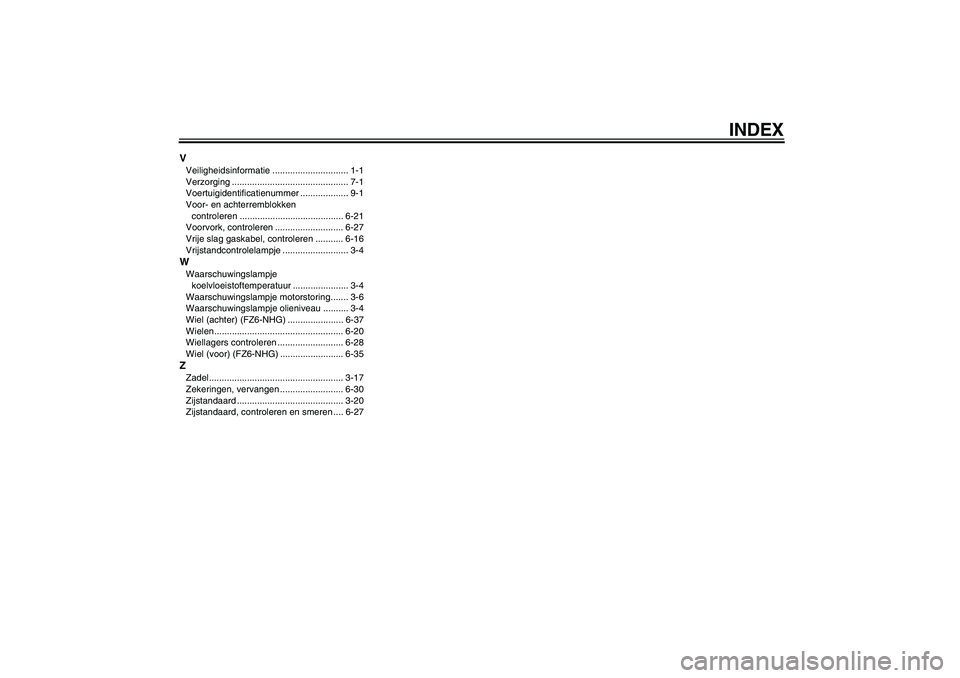

INDEX
VVeiligheidsinformatie .............................. 1-1
Verzorging .............................................. 7-1
Voertuigidentificatienummer ................... 9-1
Voor- en achterremblokken
controleren ......................................... 6-21
Voorvork, controleren ........................... 6-27
Vrije slag gaskabel, controleren ........... 6-16
Vrijstandcontrolelampje .......................... 3-4WWaarschuwingslampje
koelvloeistoftemperatuur ...................... 3-4
Waarschuwingslampje motorstoring....... 3-6
Waarschuwingslampje olieniveau .......... 3-4
Wiel (achter) (FZ6-NHG) ...................... 6-37
Wielen................................................... 6-20
Wiellagers controleren .......................... 6-28
Wiel (voor) (FZ6-NHG) ......................... 6-35ZZadel..................................................... 3-17
Zekeringen, vervangen ......................... 6-30
Zijstandaard .......................................... 3-20
Zijstandaard, controleren en smeren .... 6-27
U5S5D1D0.book Page 2 Thursday, June 28, 2007 2:50 PM
