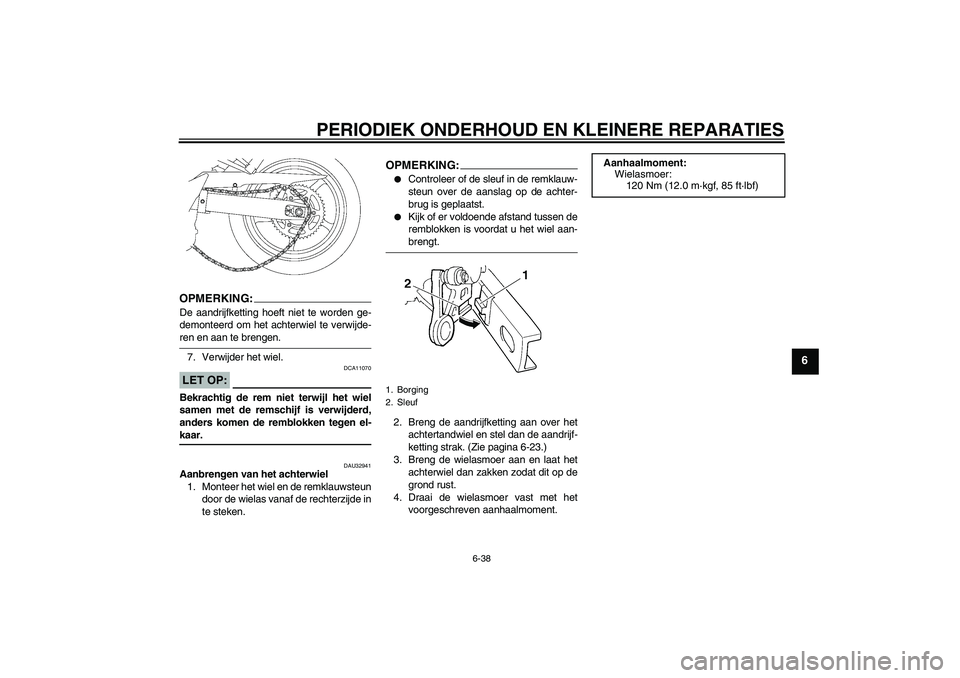

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-38
6
OPMERKING:De aandrijfketting hoeft niet te worden ge-
demonteerd om het achterwiel te verwijde-ren en aan te brengen.
7. Verwijder het wiel.LET OP:
DCA11070
Bekrachtig de rem niet terwijl het wiel
samen met de remschijf is verwijderd,
anders komen de remblokken tegen el-kaar.
DAU32941
Aanbrengen van het achterwiel
1. Monteer het wiel en de remklauwsteun
door de wielas vanaf de rechterzijde in
te steken.
OPMERKING:
Controleer of de sleuf in de remklauw-
steun over de aanslag op de achter-
brug is geplaatst.
Kijk of er voldoende afstand tussen de
remblokken is voordat u het wiel aan-brengt.
2. Breng de aandrijfketting aan over het
achtertandwiel en stel dan de aandrijf-
ketting strak. (Zie pagina 6-23.)
3. Breng de wielasmoer aan en laat het
achterwiel dan zakken zodat dit op de
grond rust.
4. Draai de wielasmoer vast met het
voorgeschreven aanhaalmoment.
1. Borging
2. Sleuf
Aanhaalmoment:
Wielasmoer:
120 Nm (12.0 m·kgf, 85 ft·lbf)
U5S5D1D0.book Page 38 Thursday, June 28, 2007 2:50 PM
Page 82 of 98
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-39
6

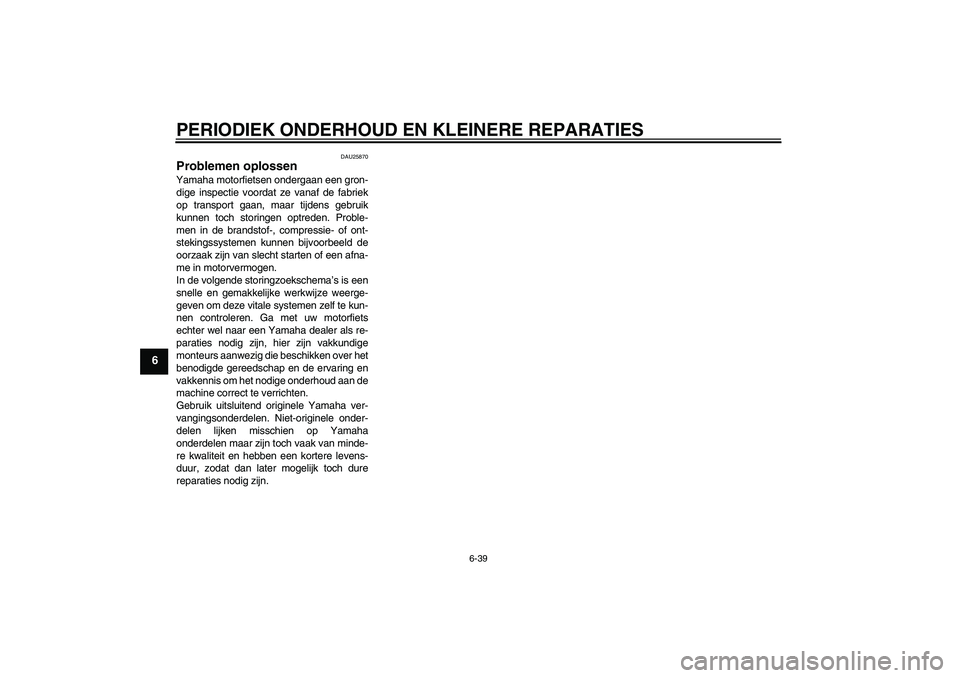

DAU25870
Problemen oplossen Yamaha motorfietsen ondergaan een gron-
dige inspectie voordat ze vanaf de fabriek
op transport gaan, maar tijdens gebruik
kunnen toch storingen optreden. Proble-
men in de brandstof-, compressie- of ont-
stekingssystemen kunnen bijvoorbeeld de
oorzaak zijn van slecht starten of een afna-
me in motorvermogen.
In de volgende storingzoekschema’s is een
snelle en gemakkelijke werkwijze weerge-
geven om deze vitale systemen zelf te kun-
nen controleren. Ga met uw motorfiets
echter wel naar een Yamaha dealer als re-
paraties nodig zijn, hier zijn vakkundige
monteurs aanwezig die beschikken over het
benodigde gereedschap en de ervaring en
vakkennis om het nodige onderhoud aan de
machine correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn.U5S5D1D0.book Page 39 Thursday, June 28, 2007 2:50 PM
Page 83 of 98
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-40
6
DAU42360

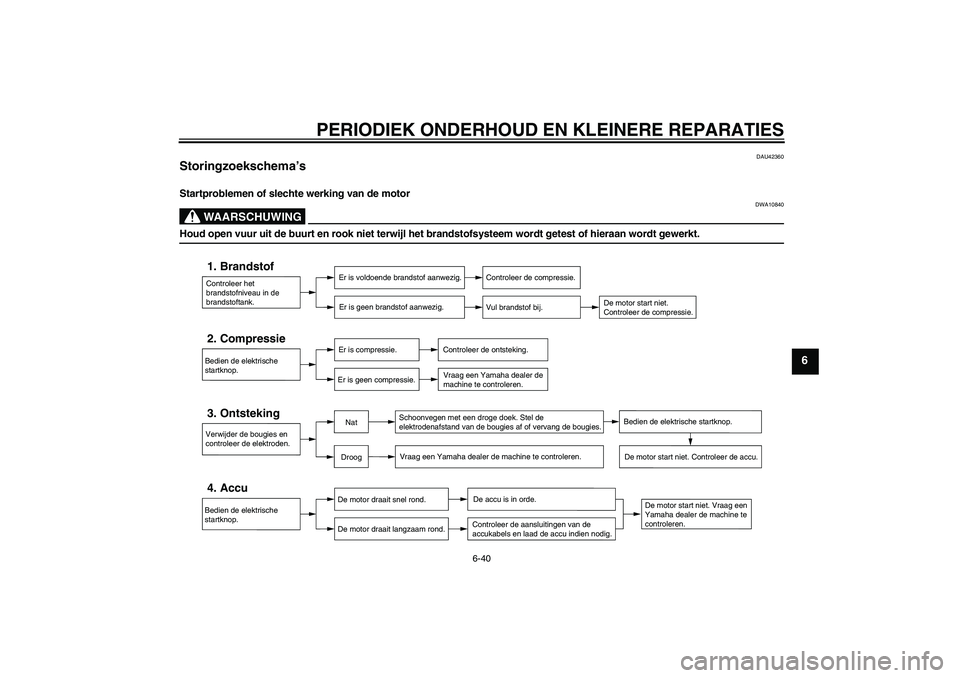

Storingzoekschema’s Startproblemen of slechte werking van de motor
WAARSCHUWING
DWA10840
Houd open vuur uit de buurt en rook niet terwijl het brandstofsysteem wordt getest of hieraan wordt gewerkt.
Controleer het
brandstofniveau in de
brandstoftank.1. Brandstof
Er is voldoende brandstof aanwezig.
Er is geen brandstof aanwezig.
Controleer de compressie.
Vul brandstof bij.
De motor start niet.
Controleer de compressie.
Bedien de elektrische
startknop.2. Compressie
Er is compressie.
Er is geen compressie.
Controleer de ontsteking.
Vraag een Yamaha dealer de
machine te controleren.
Verwijder de bougies en
controleer de elektroden.3. Ontsteking
Schoonvegen met een droge doek. Stel de
elektrodenafstand van de bougies af of vervang de bougies.
Vraag een Yamaha dealer de machine te controleren.
De motor start niet. Vraag een
Yamaha dealer de machine te
controleren.
De motor start niet. Controleer de accu.
Bedien de elektrische
startknop.4. Accu
De motor draait snel rond.
De motor draait langzaam rond.
De accu is in orde.Controleer de aansluitingen van de
accukabels en laad de accu indien nodig.
DroogNat
Bedien de elektrische startknop.
U5S5D1D0.book Page 40 Thursday, June 28, 2007 2:50 PM
Page 84 of 98
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-41
6

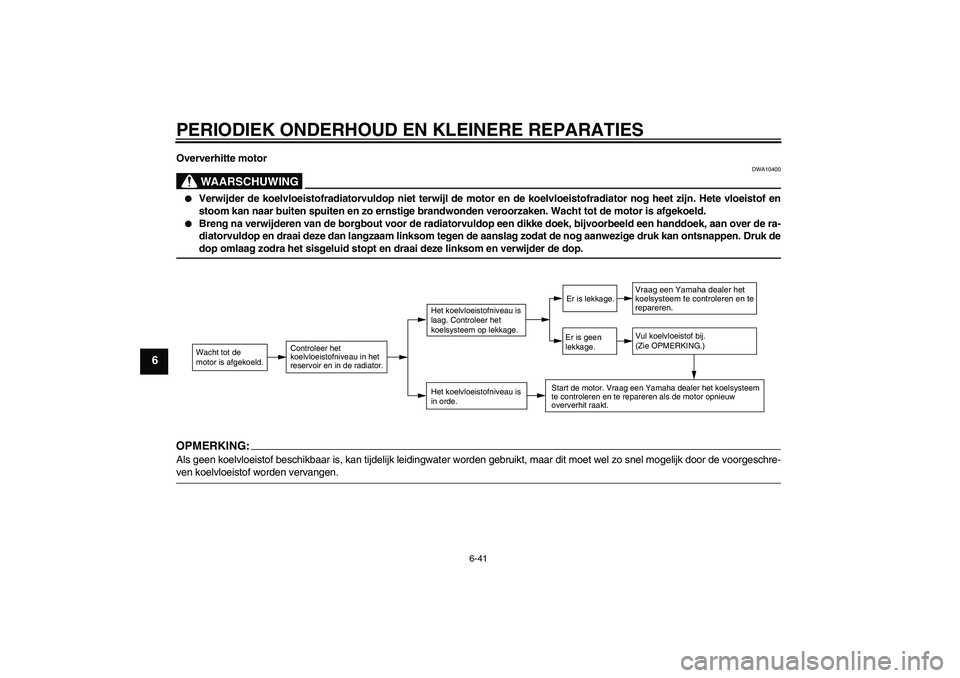

Oververhitte motor
WAARSCHUWING
DWA10400
Verwijder de koelvloeistofradiatorvuldop niet terwijl de motor en de koelvloeistofradiator nog heet zijn. Hete vloeistof en
stoom kan naar buiten spuiten en zo ernstige brandwonden veroorzaken. Wacht tot de motor is afgekoeld.
Breng na verwijderen van de borgbout voor de radiatorvuldop een dikke doek, bijvoorbeeld een handdoek, aan over de ra-
diatorvuldop en draai deze dan langzaam linksom tegen de aanslag zodat de nog aanwezige druk kan ontsnappen. Druk dedop omlaag zodra het sisgeluid stopt en draai deze linksom en verwijder de dop.
OPMERKING:Als geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater worden gebruikt, maar dit moet wel zo snel mogelijk door de voorgeschre-ven koelvloeistof worden vervangen.
Wacht tot de
motor is afgekoeld.
Controleer het
koelvloeistofniveau in het
reservoir en in de radiator.
Het koelvloeistofniveau is
in orde. Het koelvloeistofniveau is
laag. Controleer het
koelsysteem op lekkage.
Vraag een Yamaha dealer het
koelsysteem te controleren en te
repareren.Vul koelvloeistof bij.
(Zie OPMERKING.)
Start de motor. Vraag een Yamaha dealer het koelsysteem
te controleren en te repareren als de motor opnieuw
oververhit raakt.
Er is lekkage.
Er is geen
lekkage.
U5S5D1D0.book Page 41 Thursday, June 28, 2007 2:50 PM
Page 85 of 98

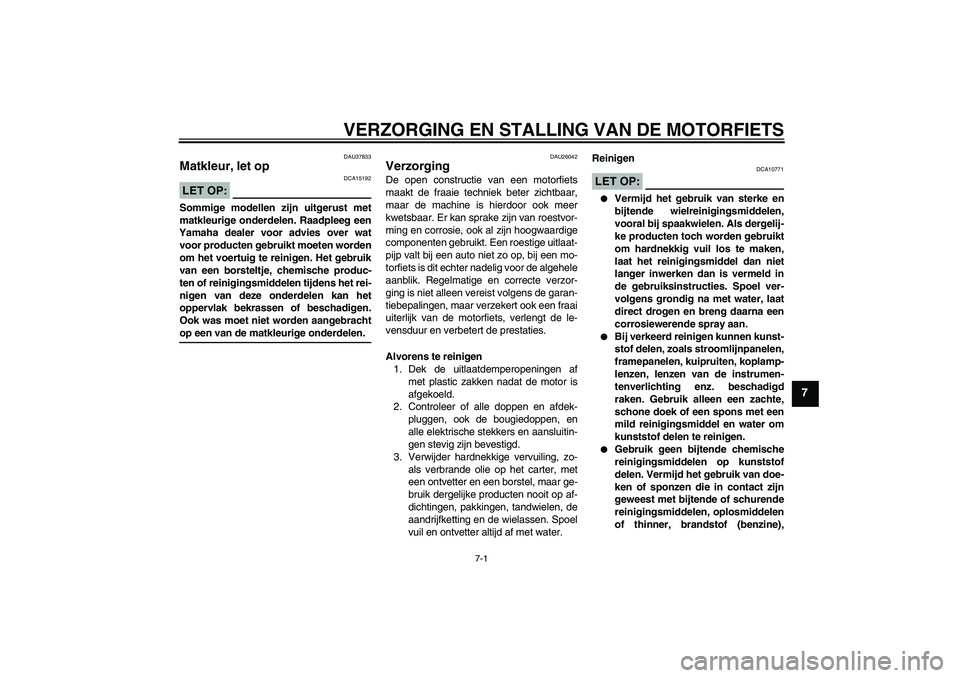

VERZORGING EN STALLING VAN DE MOTORFIETS
7-1
7
DAU37833
Matkleur, let op LET OP:
DCA15192
Sommige modellen zijn uitgerust met
matkleurige onderdelen. Raadpleeg een
Yamaha dealer voor advies over wat
voor producten gebruikt moeten worden
om het voertuig te reinigen. Het gebruik
van een borsteltje, chemische produc-
ten of reinigingsmiddelen tijdens het rei-
nigen van deze onderdelen kan het
oppervlak bekrassen of beschadigen.
Ook was moet niet worden aangebrachtop een van de matkleurige onderdelen.
DAU26042
Verzorging De open constructie van een motorfiets
maakt de fraaie techniek beter zichtbaar,
maar de machine is hierdoor ook meer
kwetsbaar. Er kan sprake zijn van roestvor-
ming en corrosie, ook al zijn hoogwaardige
componenten gebruikt. Een roestige uitlaat-
pijp valt bij een auto niet zo op, bij een mo-
torfiets is dit echter nadelig voor de algehele
aanblik. Regelmatige en correcte verzor-
ging is niet alleen vereist volgens de garan-
tiebepalingen, maar verzekert ook een fraai
uiterlijk van de motorfiets, verlengt de le-
vensduur en verbetert de prestaties.
Alvorens te reinigen
1. Dek de uitlaatdemperopeningen af
met plastic zakken nadat de motor is
afgekoeld.
2. Controleer of alle doppen en afdek-
pluggen, ook de bougiedoppen, en
alle elektrische stekkers en aansluitin-
gen stevig zijn bevestigd.
3. Verwijder hardnekkige vervuiling, zo-
als verbrande olie op het carter, met
een ontvetter en een borstel, maar ge-
bruik dergelijke producten nooit op af-
dichtingen, pakkingen, tandwielen, de
aandrijfketting en de wielassen. Spoel
vuil en ontvetter altijd af met water.Reinigen
LET OP:
DCA10771
Vermijd het gebruik van sterke en
bijtende wielreinigingsmiddelen,
vooral bij spaakwielen. Als dergelij-
ke producten toch worden gebruikt
om hardnekkig vuil los te maken,
laat het reinigingsmiddel dan niet
langer inwerken dan is vermeld in
de gebruiksinstructies. Spoel ver-
volgens grondig na met water, laat
direct drogen en breng daarna een
corrosiewerende spray aan.
Bij verkeerd reinigen kunnen kunst-
stof delen, zoals stroomlijnpanelen,
framepanelen, kuipruiten, koplamp-
lenzen, lenzen van de instrumen-
tenverlichting enz. beschadigd
raken. Gebruik alleen een zachte,
schone doek of een spons met een
mild reinigingsmiddel en water om
kunststof delen te reinigen.
Gebruik geen bijtende chemische
reinigingsmiddelen op kunststof
delen. Vermijd het gebruik van doe-
ken of sponzen die in contact zijn
geweest met bijtende of schurende
reinigingsmiddelen, oplosmiddelen
of thinner, brandstof (benzine),
U5S5D1D0.book Page 1 Thursday, June 28, 2007 2:50 PM
Page 86 of 98
VERZORGING EN STALLING VAN DE MOTORFIETS

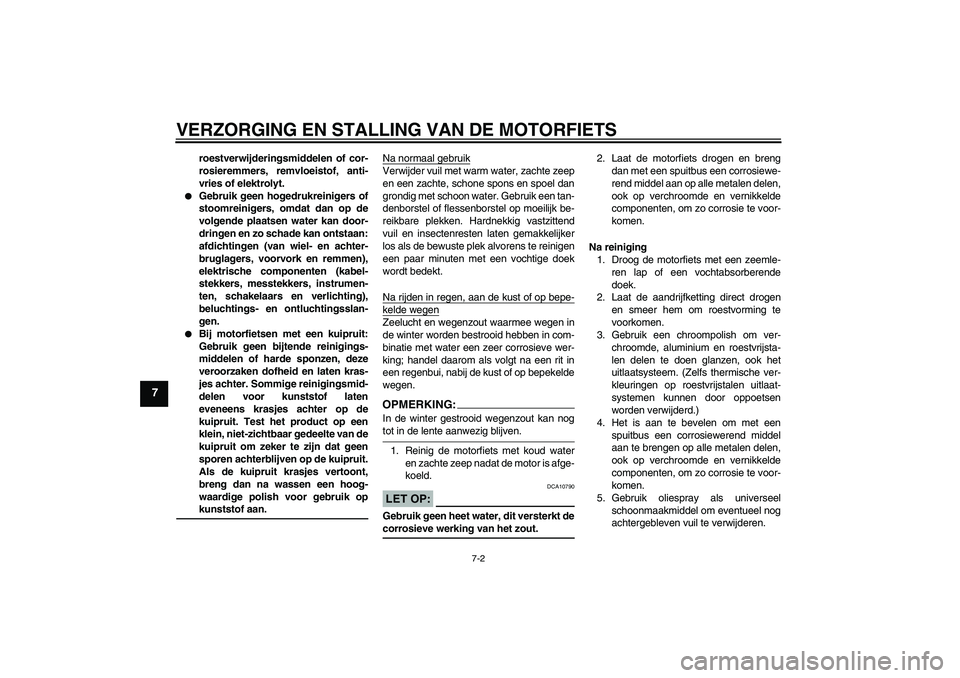

7-2
7
roestverwijderingsmiddelen of cor-
rosieremmers, remvloeistof, anti-
vries of elektrolyt.
Gebruik geen hogedrukreinigers of
stoomreinigers, omdat dan op de
volgende plaatsen water kan door-
dringen en zo schade kan ontstaan:
afdichtingen (van wiel- en achter-
bruglagers, voorvork en remmen),
elektrische componenten (kabel-
stekkers, messtekkers, instrumen-
ten, schakelaars en verlichting),
beluchtings- en ontluchtingsslan-
gen.
Bij motorfietsen met een kuipruit:
Gebruik geen bijtende reinigings-
middelen of harde sponzen, deze
veroorzaken dofheid en laten kras-
jes achter. Sommige reinigingsmid-
delen voor kunststof laten
eveneens krasjes achter op de
kuipruit. Test het product op een
klein, niet-zichtbaar gedeelte van de
kuipruit om zeker te zijn dat geen
sporen achterblijven op de kuipruit.
Als de kuipruit krasjes vertoont,
breng dan na wassen een hoog-
waardige polish voor gebruik opkunststof aan.Na normaal gebruik
Verwijder vuil met warm water, zachte zeep
en een zachte, schone spons en spoel dan
grondig met schoon water. Gebruik een tan-
denborstel of flessenborstel op moeilijk be-
reikbare plekken. Hardnekkig vastzittend
vuil en insectenresten laten gemakkelijker
los als de bewuste plek alvorens te reinigen
een paar minuten met een vochtige doek
wordt bedekt.
Na rijden in regen, aan de kust of op bepe-kelde wegenZeelucht en wegenzout waarmee wegen in
de winter worden bestrooid hebben in com-
binatie met water een zeer corrosieve wer-
king; handel daarom als volgt na een rit in
een regenbui, nabij de kust of op bepekelde
wegen.OPMERKING:In de winter gestrooid wegenzout kan nogtot in de lente aanwezig blijven.
1. Reinig de motorfiets met koud water
en zachte zeep nadat de motor is afge-
koeld.LET OP:
DCA10790
Gebruik geen heet water, dit versterkt decorrosieve werking van het zout.2. Laat de motorfiets drogen en breng
dan met een spuitbus een corrosiewe-
rend middel aan op alle metalen delen,
ook op verchroomde en vernikkelde
componenten, om zo corrosie te voor-
komen.
Na reiniging
1. Droog de motorfiets met een zeemle-
ren lap of een vochtabsorberende
doek.
2. Laat de aandrijfketting direct drogen
en smeer hem om roestvorming te
voorkomen.
3. Gebruik een chroompolish om ver-
chroomde, aluminium en roestvrijsta-
len delen te doen glanzen, ook het
uitlaatsysteem. (Zelfs thermische ver-
kleuringen op roestvrijstalen uitlaat-
systemen kunnen door oppoetsen
worden verwijderd.)
4. Het is aan te bevelen om met een
spuitbus een corrosiewerend middel
aan te brengen op alle metalen delen,
ook op verchroomde en vernikkelde
componenten, om zo corrosie te voor-
komen.
5. Gebruik oliespray als universeel
schoonmaakmiddel om eventueel nog
achtergebleven vuil te verwijderen.
U5S5D1D0.book Page 2 Thursday, June 28, 2007 2:50 PM
Page 87 of 98

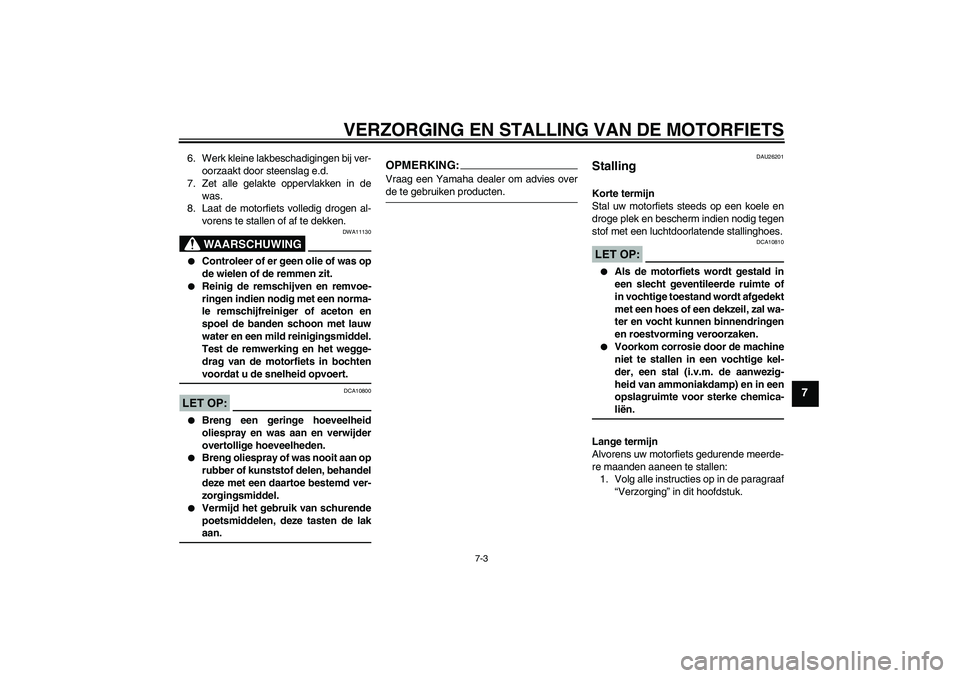

VERZORGING EN STALLING VAN DE MOTORFIETS
7-3
7
6. Werk kleine lakbeschadigingen bij ver-
oorzaakt door steenslag e.d.
7. Zet alle gelakte oppervlakken in de
was.
8. Laat de motorfiets volledig drogen al-
vorens te stallen of af te dekken.
WAARSCHUWING
DWA11130
Controleer of er geen olie of was op
de wielen of de remmen zit.
Reinig de remschijven en remvoe-
ringen indien nodig met een norma-
le remschijfreiniger of aceton en
spoel de banden schoon met lauw
water en een mild reinigingsmiddel.
Test de remwerking en het wegge-
drag van de motorfiets in bochtenvoordat u de snelheid opvoert.
LET OP:
DCA10800
Breng een geringe hoeveelheid
oliespray en was aan en verwijder
overtollige hoeveelheden.
Breng oliespray of was nooit aan op
rubber of kunststof delen, behandel
deze met een daartoe bestemd ver-
zorgingsmiddel.
Vermijd het gebruik van schurende
poetsmiddelen, deze tasten de lakaan.
OPMERKING:Vraag een Yamaha dealer om advies overde te gebruiken producten.
DAU26201
Stalling Korte termijn
Stal uw motorfiets steeds op een koele en
droge plek en bescherm indien nodig tegen
stof met een luchtdoorlatende stallinghoes.LET OP:
DCA10810
Als de motorfiets wordt gestald in
een slecht geventileerde ruimte of
in vochtige toestand wordt afgedekt
met een hoes of een dekzeil, zal wa-
ter en vocht kunnen binnendringen
en roestvorming veroorzaken.
Voorkom corrosie door de machine
niet te stallen in een vochtige kel-
der, een stal (i.v.m. de aanwezig-
heid van ammoniakdamp) en in een
opslagruimte voor sterke chemica-liën.
Lange termijn
Alvorens uw motorfiets gedurende meerde-
re maanden aaneen te stallen:
1. Volg alle instructies op in de paragraaf
“Verzorging” in dit hoofdstuk.
U5S5D1D0.book Page 3 Thursday, June 28, 2007 2:50 PM
Page 88 of 98
VERZORGING EN STALLING VAN DE MOTORFIETS
7-4
7
2. Vul de brandstoftank en voeg een sta-
bilisatoradditief (indien verkrijgbaar)
toe om roestvorming in de tank en ach-
teruitgang van de brandstof te voorko-
men.
3. Voer de volgende stappen uit om de
cilinders, de zuigerveren etc. te be-
schermen tegen corrosie.
a. Verwijder de bougiedoppen en de
bougies.
b. Giet een theelepel motorolie in elk
bougiegat.
c. Breng de bougiedoppen aan op de
bougies en leg dan de bougies zo-
danig op de cilinderkop dat de
elektroden aan massa liggen. (Dit
voorkomt vonken tijdens de vol-
gende stap.)
d. Laat de motor een paar keer rond-
draaien op de startmotor. (De cilin-
derwanden worden zo geolied.)
e. Haal de bougiedoppen los van de
bougies en breng dan de bougies
en de bougiedoppen weer aan.
WAARSCHUWING
DWA10950
Om schade of letsel door vonkvorming
te voorkomen, moeten de bougie-elek-
troden aan massa liggen terwijl de motorwordt rondgedraaid.4. Smeer alle bedieningskabels en
scharnierpunten van alle hendels en
pedalen en van de zijstandaard/mid-
denbok.
5. Controleer de bandspanning en corri-
geer deze indien nodig en breng dan
de motorfiets omhoog, zodat beide
wielen los van de grond zijn. Een an-
dere mogelijkheid is de wielen elke
maand iets te draaien, zodat de ban-
den niet op één gedeelte sterker ach-
teruitgaan.
6. Dek de uitlaatdemperopeningen af
met een plastic zak om te voorkomen
dat vocht kan binnendringen.
7. Verwijder de accu en laad deze volle-
dig bij. Berg de accu op een koele en
droge plek op en laad hem eens per
maand bij. Berg de accu niet op een
zeer warme of koude plek op [minder
dan 0 °C (30 °F) of meer dan 30 °C (90
°F)]. Zie pagina 6-29 voor meer infor-
matie over het opbergen van de accu.
OPMERKING:Voer eventueel benodigde reparaties uitvoordat u uw motorfiets stalt.
U5S5D1D0.book Page 4 Thursday, June 28, 2007 2:50 PM
Page 89 of 98

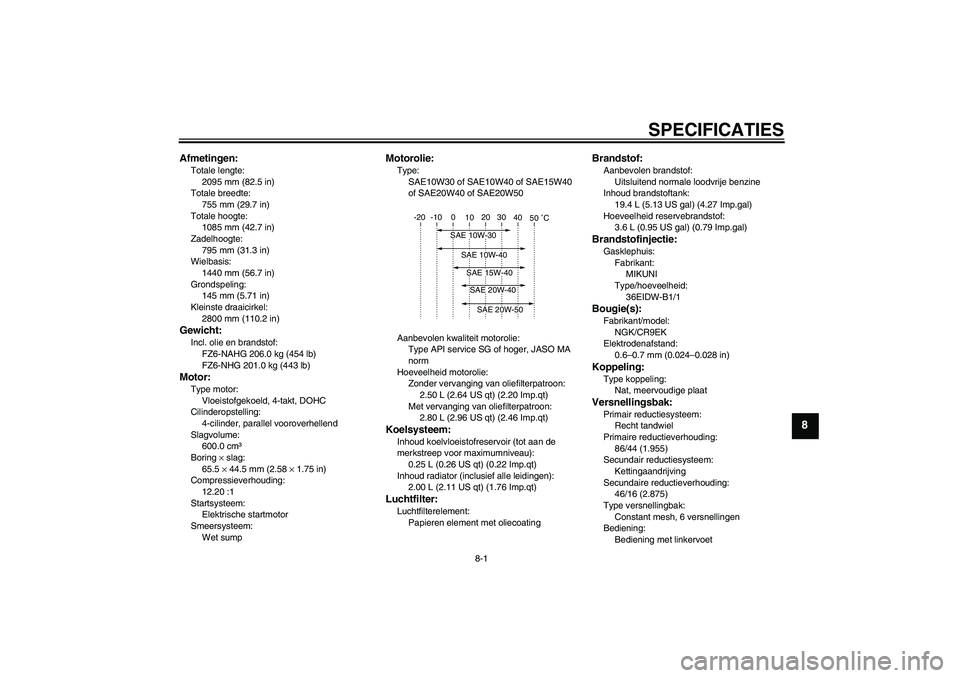

SPECIFICATIES
8-1
8
Afmetingen:Totale lengte:
2095 mm (82.5 in)
Totale breedte:
755 mm (29.7 in)
Totale hoogte:
1085 mm (42.7 in)
Zadelhoogte:
795 mm (31.3 in)
Wielbasis:
1440 mm (56.7 in)
Grondspeling:
145 mm (5.71 in)
Kleinste draaicirkel:
2800 mm (110.2 in)Gewicht:Incl. olie en brandstof:
FZ6-NAHG 206.0 kg (454 lb)
FZ6-NHG 201.0 kg (443 lb)Motor:Type motor:
Vloeistofgekoeld, 4-takt, DOHC
Cilinderopstelling:
4-cilinder, parallel vooroverhellend
Slagvolume:
600.0 cm³
Boring × slag:
65.5 × 44.5 mm (2.58 × 1.75 in)
Compressieverhouding:
12.20 :1
Startsysteem:
Elektrische startmotor
Smeersysteem:
Wet sump
Motorolie:Type:
SAE10W30 of SAE10W40 of SAE15W40
of SAE20W40 of SAE20W50
Aanbevolen kwaliteit motorolie:
Type API service SG of hoger, JASO MA
norm
Hoeveelheid motorolie:
Zonder vervanging van oliefilterpatroon:
2.50 L (2.64 US qt) (2.20 Imp.qt)
Met vervanging van oliefilterpatroon:
2.80 L (2.96 US qt) (2.46 Imp.qt)Koelsysteem:Inhoud koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau):
0.25 L (0.26 US qt) (0.22 Imp.qt)
Inhoud radiator (inclusief alle leidingen):
2.00 L (2.11 US qt) (1.76 Imp.qt)Luchtfilter:Luchtfilterelement:
Papieren element met oliecoating
Brandstof:Aanbevolen brandstof:
Uitsluitend normale loodvrije benzine
Inhoud brandstoftank:
19.4 L (5.13 US gal) (4.27 Imp.gal)
Hoeveelheid reservebrandstof:
3.6 L (0.95 US gal) (0.79 Imp.gal)Brandstofinjectie:Gasklephuis:
Fabrikant:
MIKUNI
Type/hoeveelheid:
36EIDW-B1/1Bougie(s):Fabrikant/model:
NGK/CR9EK
Elektrodenafstand:
0.6–0.7 mm (0.024–0.028 in)Koppeling:Type koppeling:
Nat, meervoudige plaatVersnellingsbak:Primair reductiesysteem:
Recht tandwiel
Primaire reductieverhouding:
86/44 (1.955)
Secundair reductiesysteem:
Kettingaandrijving
Secundaire reductieverhouding:
46/16 (2.875)
Type versnellingbak:
Constant mesh, 6 versnellingen
Bediening:
Bediening met linkervoet
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
U5S5D1D0.book Page 1 Thursday, June 28, 2007 2:50 PM
Page 90 of 98

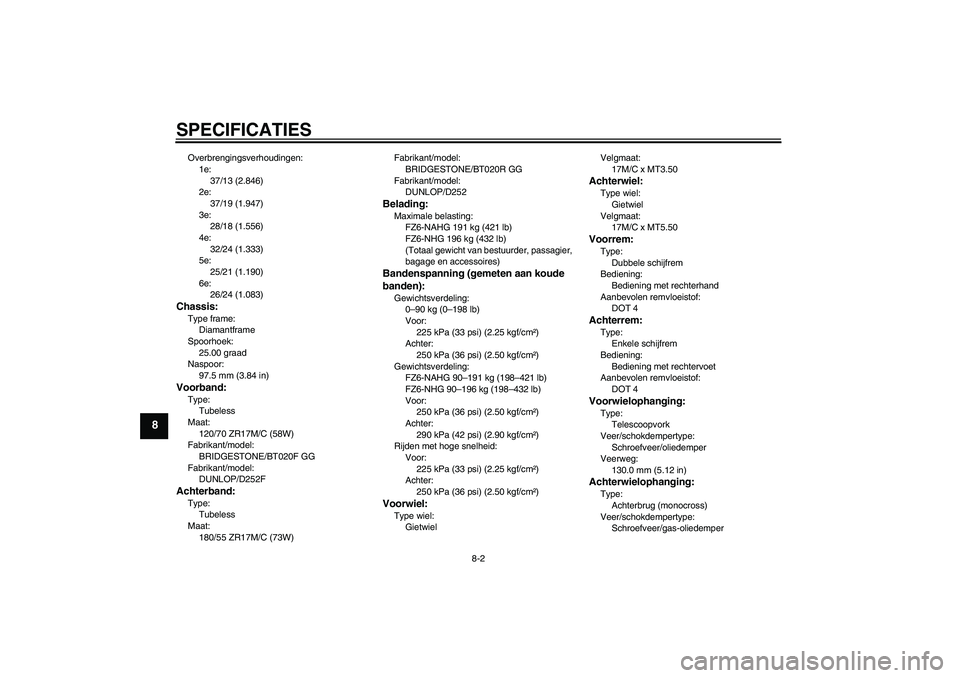

SPECIFICATIES
8-2
8
Overbrengingsverhoudingen:
1e:
37/13 (2.846)
2e:
37/19 (1.947)
3e:
28/18 (1.556)
4e:
32/24 (1.333)
5e:
25/21 (1.190)
6e:
26/24 (1.083)Chassis:Type frame:
Diamantframe
Spoorhoek:
25.00 graad
Naspoor:
97.5 mm (3.84 in)Voorband:Type:
Tubeless
Maat:
120/70 ZR17M/C (58W)
Fabrikant/model:
BRIDGESTONE/BT020F GG
Fabrikant/model:
DUNLOP/D252FAchterband:Type:
Tubeless
Maat:
180/55 ZR17M/C (73W)Fabrikant/model:
BRIDGESTONE/BT020R GG
Fabrikant/model:
DUNLOP/D252
Belading:Maximale belasting:
FZ6-NAHG 191 kg (421 lb)
FZ6-NHG 196 kg (432 lb)
(Totaal gewicht van bestuurder, passagier,
bagage en accessoires)Bandenspanning (gemeten aan koude
banden):Gewichtsverdeling:
0–90 kg (0–198 lb)
Voor:
225 kPa (33 psi) (2.25 kgf/cm²)
Achter:
250 kPa (36 psi) (2.50 kgf/cm²)
Gewichtsverdeling:
FZ6-NAHG 90–191 kg (198–421 lb)
FZ6-NHG 90–196 kg (198–432 lb)
Voor:
250 kPa (36 psi) (2.50 kgf/cm²)
Achter:
290 kPa (42 psi) (2.90 kgf/cm²)
Rijden met hoge snelheid:
Voor:
225 kPa (33 psi) (2.25 kgf/cm²)
Achter:
250 kPa (36 psi) (2.50 kgf/cm²)Voorwiel:Type wiel:
GietwielVelgmaat:
17M/C x MT3.50
Achterwiel:Type wiel:
Gietwiel
Velgmaat:
17M/C x MT5.50Voorrem:Type:
Dubbele schijfrem
Bediening:
Bediening met rechterhand
Aanbevolen remvloeistof:
DOT 4Achterrem:Type:
Enkele schijfrem
Bediening:
Bediening met rechtervoet
Aanbevolen remvloeistof:
DOT 4Voorwielophanging:Type:
Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
130.0 mm (5.12 in)Achterwielophanging:Type:
Achterbrug (monocross)
Veer/schokdempertype:
Schroefveer/gas-oliedemper
U5S5D1D0.book Page 2 Thursday, June 28, 2007 2:50 PM
