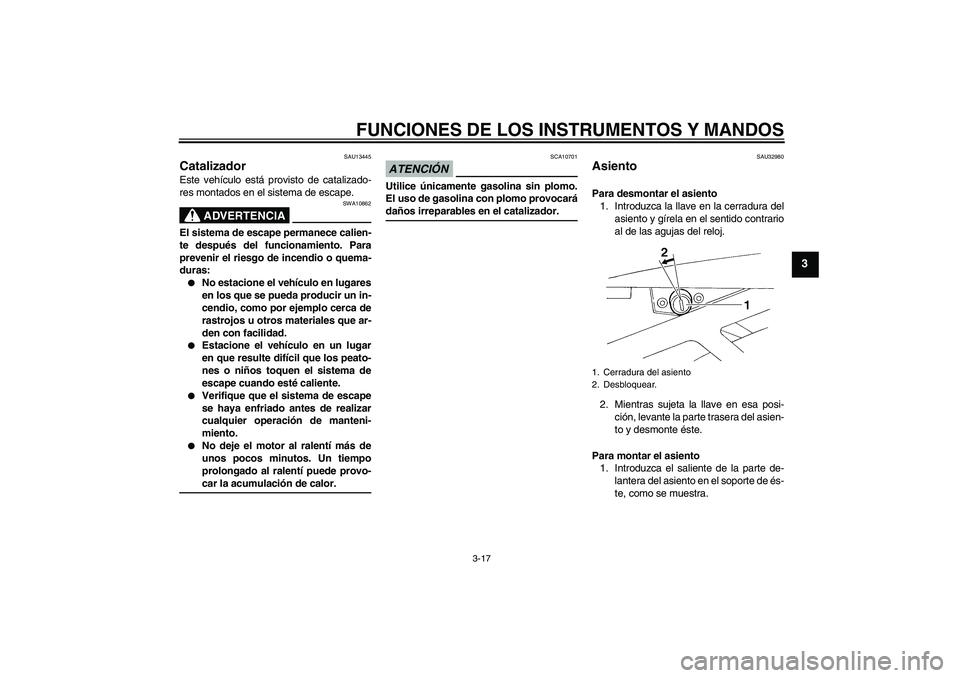

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-17
3
SAU13445
Catalizador Este vehículo está provisto de catalizado-
res montados en el sistema de escape.
ADVERTENCIA
SWA10862
El sistema de escape permanece calien-
te después del funcionamiento. Para
prevenir el riesgo de incendio o quema-
duras:

No estacione el vehículo en lugares
en los que se pueda producir un in-
cendio, como por ejemplo cerca de
rastrojos u otros materiales que ar-
den con facilidad.


Estacione el vehículo en un lugar
en que resulte difícil que los peato-
nes o niños toquen el sistema de
escape cuando esté caliente.


Verifique que el sistema de escape
se haya enfriado antes de realizar
cualquier operación de manteni-
miento.


No deje el motor al ralentí más de
unos pocos minutos. Un tiempo
prolongado al ralentí puede provo-car la acumulación de calor.
ATENCIÓN
SCA10701
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocarádaños irreparables en el catalizador.
SAU32980
Asiento Para desmontar el asiento
1. Introduzca la llave en la cerradura del
asiento y gírela en el sentido contrario
al de las agujas del reloj.
2. Mientras sujeta la llave en esa posi-
ción, levante la parte trasera del asien-
to y desmonte éste.
Para montar el asiento
1. Introduzca el saliente de la parte de-
lantera del asiento en el soporte de és-
te, como se muestra.1. Cerradura del asiento
2. Desbloquear.
U5S5S2S0.book Page 17 Monday, August 4, 2008 9:18 AM

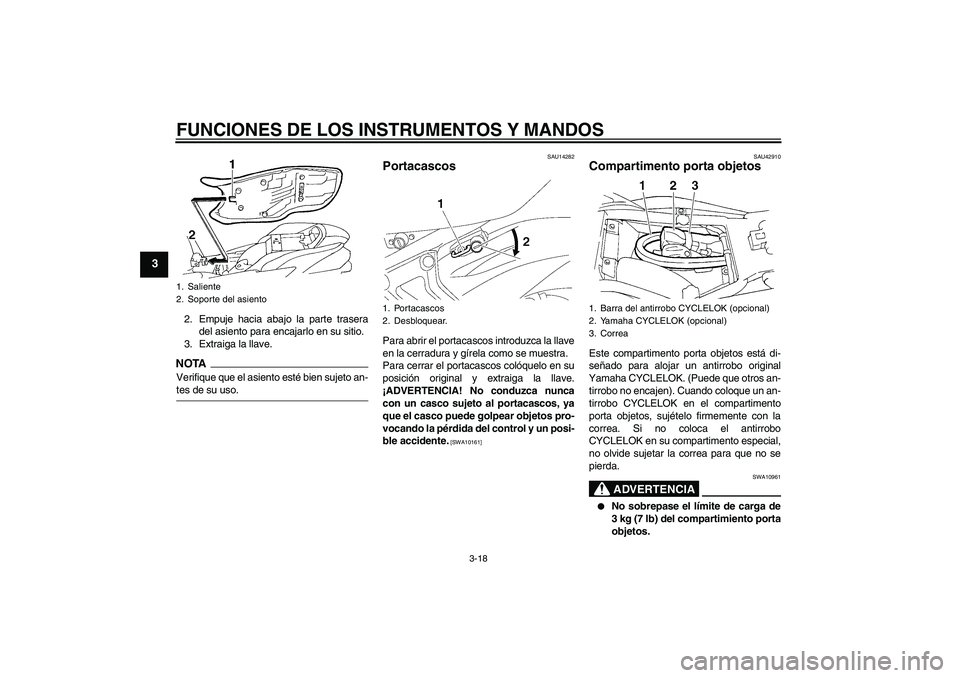

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-18
3
2. Empuje hacia abajo la parte trasera
del asiento para encajarlo en su sitio.
3. Extraiga la llave.NOTAVerifique que el asiento esté bien sujeto an-tes de su uso.
SAU14282
Portacascos Para abrir el portacascos introduzca la llave
en la cerradura y gírela como se muestra.
Para cerrar el portacascos colóquelo en su
posición original y extraiga la llave.
¡ADVERTENCIA! No conduzca nunca
con un casco sujeto al portacascos, ya
que el casco puede golpear objetos pro-
vocando la pérdida del control y un posi-
ble accidente.
[SWA10161]SAU42910
Compartimento porta objetos Este compartimento porta objetos está di-
señado para alojar un antirrobo original
Yamaha CYCLELOK. (Puede que otros an-
tirrobo no encajen). Cuando coloque un an-
tirrobo CYCLELOK en el compartimento
porta objetos, sujételo firmemente con la
correa. Si no coloca el antirrobo
CYCLELOK en su compartimento especial,
no olvide sujetar la correa para que no se
pierda.
ADVERTENCIA
SWA10961


No sobrepase el límite de carga de
3 kg (7 lb) del compartimiento porta
objetos.
1. Saliente
2. Soporte del asiento
1. Portacascos
2. Desbloquear.
1. Barra del antirrobo CYCLELOK (opcional)
2. Yamaha CYCLELOK (opcional)
3. Correa
U5S5S2S0.book Page 18 Monday, August 4, 2008 9:18 AM

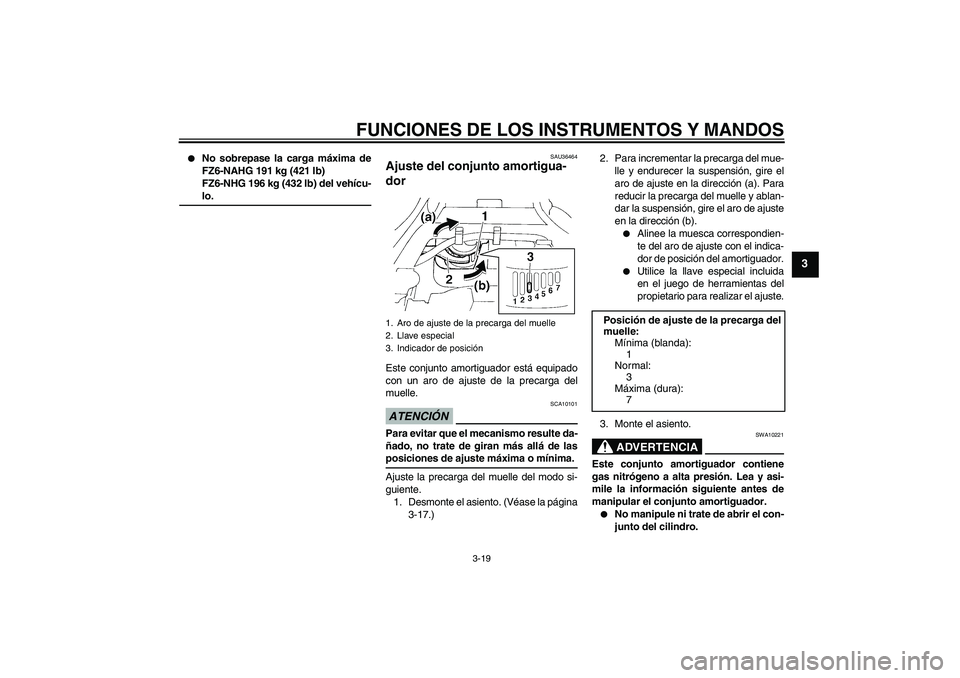

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-19
3


No sobrepase la carga máxima de
FZ6-NAHG 191 kg (421 lb)
FZ6-NHG 196 kg (432 lb) del vehícu-lo.
SAU36464
Ajuste del conjunto amortigua-
dor Este conjunto amortiguador está equipado
con un aro de ajuste de la precarga del
muelle.ATENCIÓN
SCA10101
Para evitar que el mecanismo resulte da-
ñado, no trate de giran más allá de lasposiciones de ajuste máxima o mínima.
Ajuste la precarga del muelle del modo si-
guiente.
1. Desmonte el asiento. (Véase la página
3-17.)2. Para incrementar la precarga del mue-
lle y endurecer la suspensión, gire el
aro de ajuste en la dirección (a). Para
reducir la precarga del muelle y ablan-
dar la suspensión, gire el aro de ajuste
en la dirección (b).


Alinee la muesca correspondien-
te del aro de ajuste con el indica-
dor de posición del amortiguador.


Utilice la llave especial incluida
en el juego de herramientas del
propietario para realizar el ajuste.
3. Monte el asiento.
ADVERTENCIA
SWA10221
Este conjunto amortiguador contiene
gas nitrógeno a alta presión. Lea y asi-
mile la información siguiente antes de
manipular el conjunto amortiguador.

No manipule ni trate de abrir el con-
junto del cilindro.
1. Aro de ajuste de la precarga del muelle
2. Llave especial
3. Indicador de posición
Posición de ajuste de la precarga del
muelle:
Mínima (blanda):
1
Normal:
3
Máxima (dura):
7
U5S5S2S0.book Page 19 Monday, August 4, 2008 9:18 AM

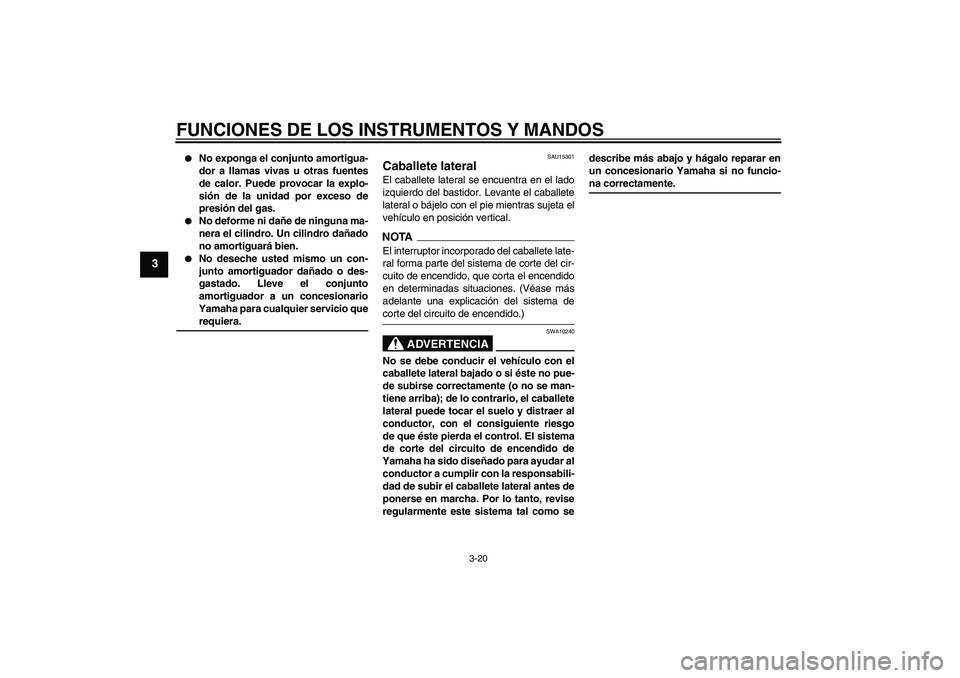

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-20
3


No exponga el conjunto amortigua-
dor a llamas vivas u otras fuentes
de calor. Puede provocar la explo-
sión de la unidad por exceso de
presión del gas.


No deforme ni dañe de ninguna ma-
nera el cilindro. Un cilindro dañado
no amortiguará bien.


No deseche usted mismo un con-
junto amortiguador dañado o des-
gastado. Lleve el conjunto
amortiguador a un concesionario
Yamaha para cualquier servicio querequiera.
SAU15301
Caballete lateral El caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.NOTAEl interruptor incorporado del caballete late-
ral forma parte del sistema de corte del cir-
cuito de encendido, que corta el encendido
en determinadas situaciones. (Véase más
adelante una explicación del sistema decorte del circuito de encendido.)
ADVERTENCIA
SWA10240
No se debe conducir el vehículo con el
caballete lateral bajado o si éste no pue-
de subirse correctamente (o no se man-
tiene arriba); de lo contrario, el caballete
lateral puede tocar el suelo y distraer al
conductor, con el consiguiente riesgo
de que éste pierda el control. El sistema
de corte del circuito de encendido de
Yamaha ha sido diseñado para ayudar al
conductor a cumplir con la responsabili-
dad de subir el caballete lateral antes de
ponerse en marcha. Por lo tanto, revise
regularmente este sistema tal como sedescribe más abajo y hágalo reparar en
un concesionario Yamaha si no funcio-
na correctamente.
U5S5S2S0.book Page 20 Monday, August 4, 2008 9:18 AM

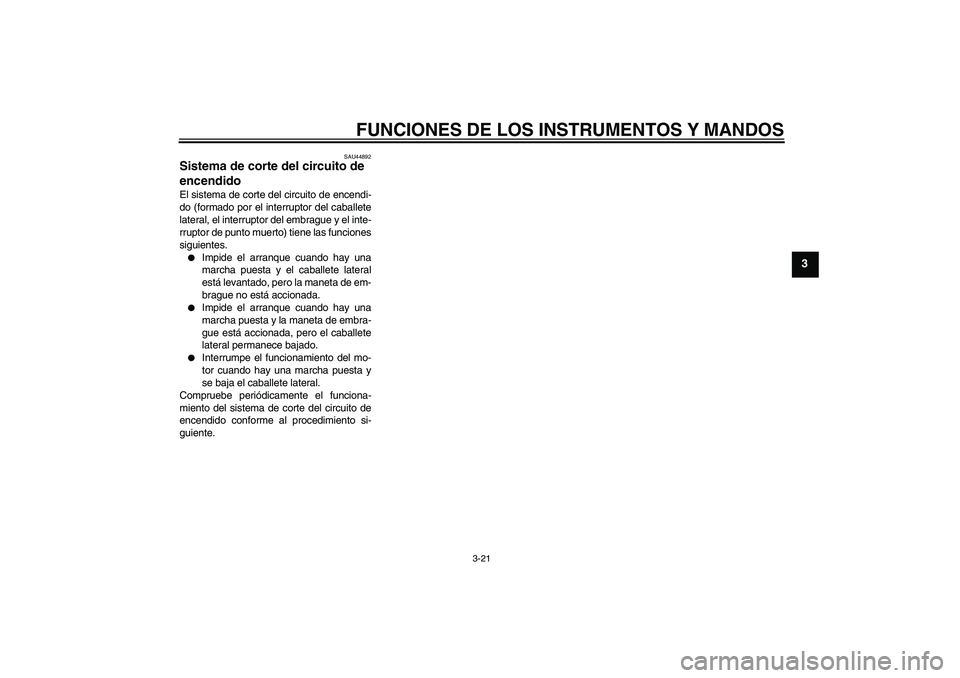

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-21
3
SAU44892
Sistema de corte del circuito de
encendido El sistema de corte del circuito de encendi-
do (formado por el interruptor del caballete
lateral, el interruptor del embrague y el inte-
rruptor de punto muerto) tiene las funciones
siguientes.

Impide el arranque cuando hay una
marcha puesta y el caballete lateral
está levantado, pero la maneta de em-
brague no está accionada.


Impide el arranque cuando hay una
marcha puesta y la maneta de embra-
gue está accionada, pero el caballete
lateral permanece bajado.


Interrumpe el funcionamiento del mo-
tor cuando hay una marcha puesta y
se baja el caballete lateral.
Compruebe periódicamente el funciona-
miento del sistema de corte del circuito de
encendido conforme al procedimiento si-
guiente.
U5S5S2S0.book Page 21 Monday, August 4, 2008 9:18 AM

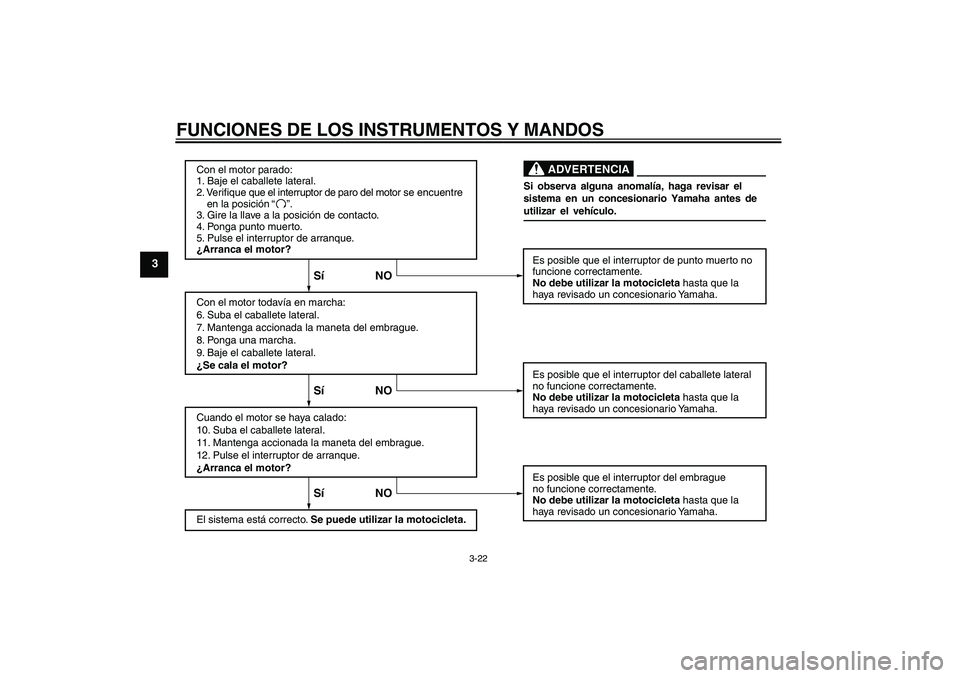

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-22
3
Con el motor parado:
1. Baje el caballete lateral.
2. Verifique que el interruptor de paro del motor se encuentre
en la posición
3. Gire la llave a la posición de contacto.
4. Ponga punto muerto.
5. Pulse el interruptor de arranque.
¿Arranca el motor?
Con el motor todavía en marcha:
6. Suba el caballete lateral.
7. Mantenga accionada la maneta del embrague.
8. Ponga una marcha.
9. Baje el caballete lateral.
¿Se cala el motor?
Cuando el motor se haya calado:
10. Suba el caballete lateral.
11. Mantenga accionada la maneta del embrague.
12. Pulse el interruptor de arranque.
¿Arranca el motor?
El sistema está correcto. Se puede utilizar la motocicleta.Es posible que el interruptor de punto muerto no
funcione correctamente.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Es posible que el interruptor del caballete lateral
no funcione correctamente.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Es posible que el interruptor del embrague
no funcione correctamente.
No debe utilizar la motocicleta hasta que la
haya revisado un concesionario Yamaha.
Sí NO Sí NO Sí NO
Si observa alguna anomalía, haga revisar el
sistema en un concesionario Yamaha antes de
utilizar el vehículo.
ADVERTENCIA
“ ”.
U5S5S2S0.book Page 22 Monday, August 4, 2008 9:18 AM

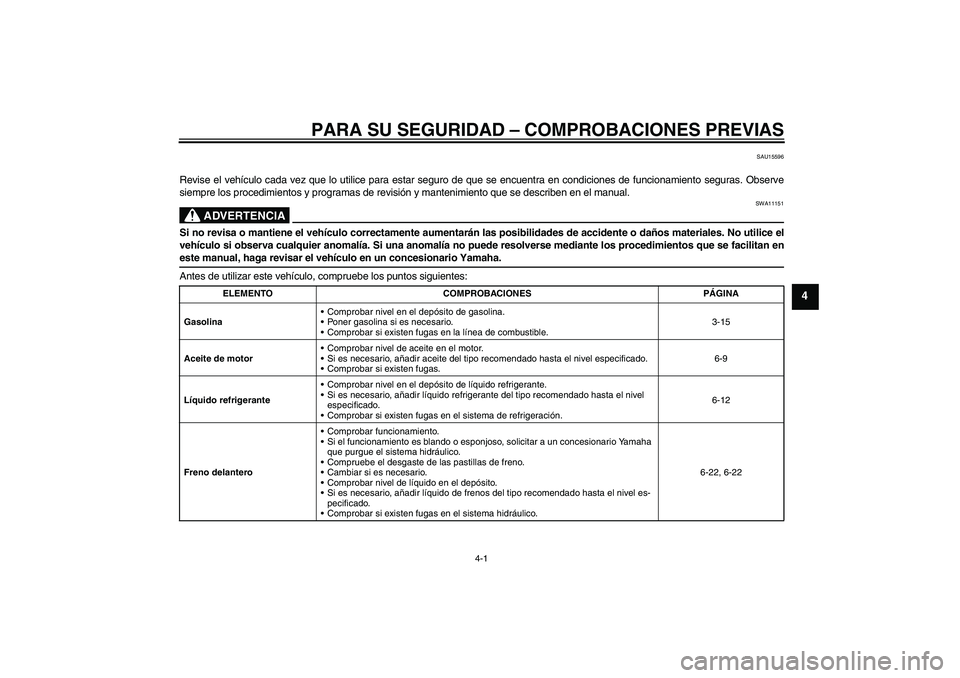

PARA SU SEGURIDAD – COMPROBACIONES PREVIAS
4-1
4
SAU15596
Revise el vehículo cada vez que lo utilice para estar seguro de que se encuentra en condiciones de funcionamiento seguras. Observe
siempre los procedimientos y programas de revisión y mantenimiento que se describen en el manual.
ADVERTENCIA
SWA11151
Si no revisa o mantiene el vehículo correctamente aumentarán las posibilidades de accidente o daños materiales. No utilice el
vehículo si observa cualquier anomalía. Si una anomalía no puede resolverse mediante los procedimientos que se facilitan eneste manual, haga revisar el vehículo en un concesionario Yamaha.
Antes de utilizar este vehículo, compruebe los puntos siguientes:
ELEMENTO COMPROBACIONES PÁGINA
GasolinaComprobar nivel en el depósito de gasolina.
Poner gasolina si es necesario.
Comprobar si existen fugas en la línea de combustible.3-15
Aceite de motorComprobar nivel de aceite en el motor.
Si es necesario, añadir aceite del tipo recomendado hasta el nivel especificado.
Comprobar si existen fugas.6-9
Líquido refrigeranteComprobar nivel en el depósito de líquido refrigerante.
Si es necesario, añadir líquido refrigerante del tipo recomendado hasta el nivel
especificado.
Comprobar si existen fugas en el sistema de refrigeración.6-12
Freno delanteroComprobar funcionamiento.
Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
Compruebe el desgaste de las pastillas de freno.
Cambiar si es necesario.
Comprobar nivel de líquido en el depósito.
Si es necesario, añadir líquido de frenos del tipo recomendado hasta el nivel es-
pecificado.
Comprobar si existen fugas en el sistema hidráulico.6-22, 6-22
U5S5S2S0.book Page 1 Monday, August 4, 2008 9:18 AM

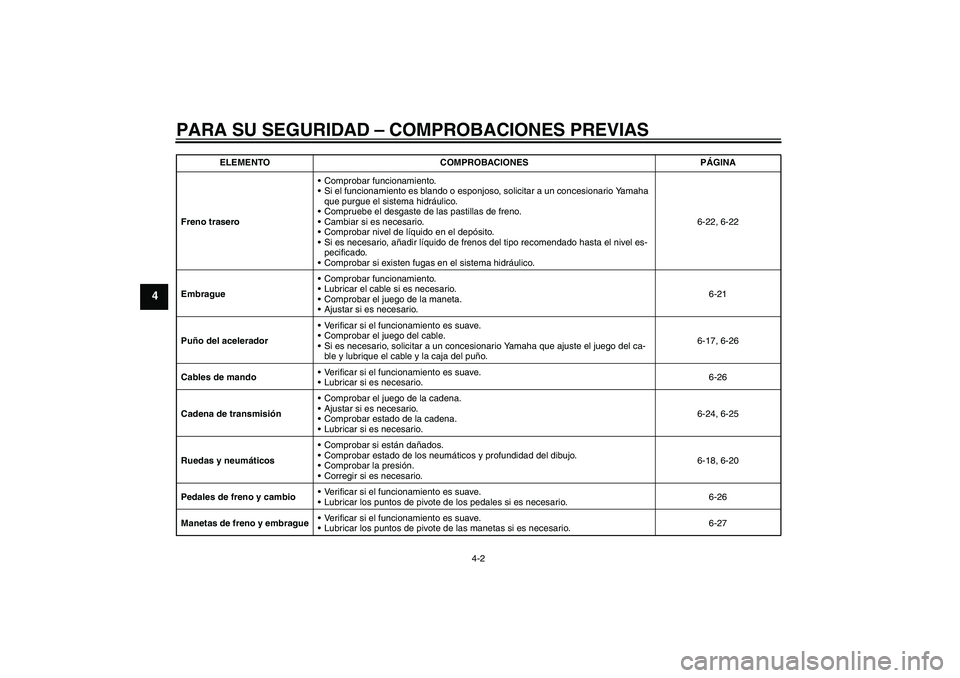

PARA SU SEGURIDAD – COMPROBACIONES PREVIAS
4-2
4
Freno traseroComprobar funcionamiento.
Si el funcionamiento es blando o esponjoso, solicitar a un concesionario Yamaha
que purgue el sistema hidráulico.
Compruebe el desgaste de las pastillas de freno.
Cambiar si es necesario.
Comprobar nivel de líquido en el depósito.
Si es necesario, añadir líquido de frenos del tipo recomendado hasta el nivel es-
pecificado.
Comprobar si existen fugas en el sistema hidráulico.6-22, 6-22
EmbragueComprobar funcionamiento.
Lubricar el cable si es necesario.
Comprobar el juego de la maneta.
Ajustar si es necesario.6-21
Puño del aceleradorVerificar si el funcionamiento es suave.
Comprobar el juego del cable.
Si es necesario, solicitar a un concesionario Yamaha que ajuste el juego del ca-
ble y lubrique el cable y la caja del puño.6-17, 6-26
Cables de mandoVerificar si el funcionamiento es suave.
Lubricar si es necesario.6-26
Cadena de transmisiónComprobar el juego de la cadena.
Ajustar si es necesario.
Comprobar estado de la cadena.
Lubricar si es necesario.6-24, 6-25
Ruedas y neumáticosComprobar si están dañados.
Comprobar estado de los neumáticos y profundidad del dibujo.
Comprobar la presión.
Corregir si es necesario.6-18, 6-20
Pedales de freno y cambioVerificar si el funcionamiento es suave.
Lubricar los puntos de pivote de los pedales si es necesario.6-26
Manetas de freno y embragueVerificar si el funcionamiento es suave.
Lubricar los puntos de pivote de las manetas si es necesario.6-27 ELEMENTO COMPROBACIONES PÁGINA
U5S5S2S0.book Page 2 Monday, August 4, 2008 9:18 AM

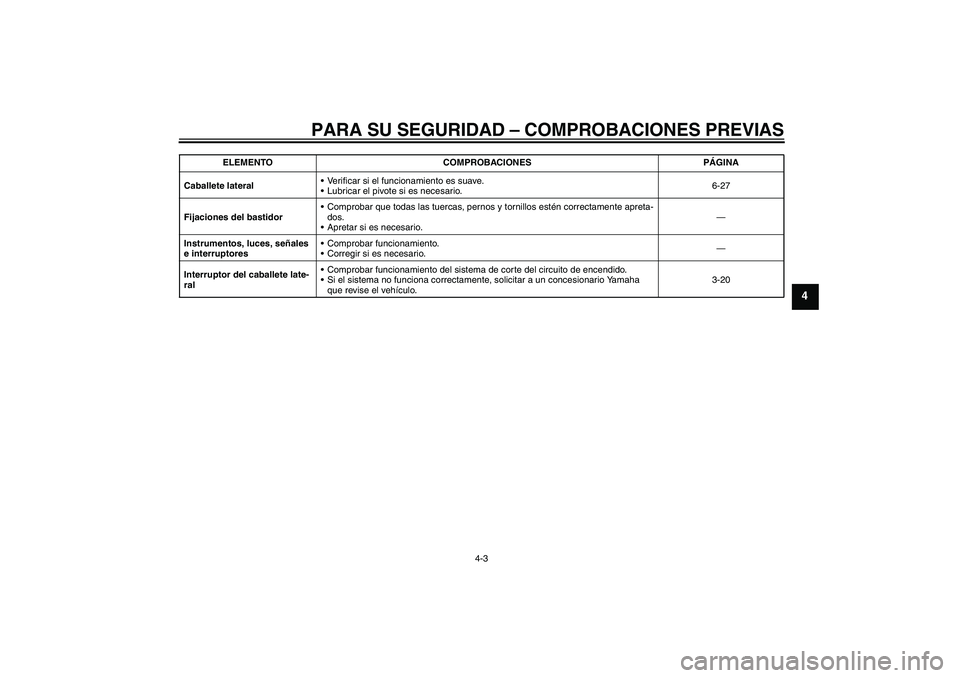

PARA SU SEGURIDAD – COMPROBACIONES PREVIAS
4-3
4
Caballete lateralVerificar si el funcionamiento es suave.
Lubricar el pivote si es necesario.6-27
Fijaciones del bastidorComprobar que todas las tuercas, pernos y tornillos estén correctamente apreta-
dos.
Apretar si es necesario.—
Instrumentos, luces, señales
e interruptoresComprobar funcionamiento.
Corregir si es necesario.—
Interruptor del caballete late-
ral Comprobar funcionamiento del sistema de corte del circuito de encendido.
Si el sistema no funciona correctamente, solicitar a un concesionario Yamaha
que revise el vehículo.3-20 ELEMENTO COMPROBACIONES PÁGINA
U5S5S2S0.book Page 3 Monday, August 4, 2008 9:18 AM

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5-1
5
SAU15951
Lea atentamente el manual para familiari-
zarse con todos los mandos. Si tiene dudas
sobre algún mando o función, consulte a su
concesionario Yamaha.
ADVERTENCIA
SWA10271
Si no se familiariza con los mandos pue-
de perder el control, con el consiguienteriesgo de accidente o daños personales.
SAU45310
NOTAEste modelo está equipado con un sensor
de ángulo de inclinación para que se pare el
motor en caso de vuelco. Para poner en
marcha el motor después de un vuelco,
debe girar el interruptor principal a “OFF” y
luego a “ON”. De lo contrario el motor no
arrancará, aunque gire al pulsar el interrup-tor de arranque.
SAU44724
Arranque del motor Para que el sistema de corte del circuito de
encendido permita el arranque, deben cum-
plirse una de las condiciones siguientes.

La transmisión esté en la posición de
punto muerto.


Haya una marcha puesta, con la ma-
neta de embrague accionada y el ca-
ballete lateral subido.
Para más información, consulte la pá-
gina 3-21.
1. Gire la llave a la posición “ON” y verifi-
que que el interruptor de paro del mo-
tor se encuentre en“”.
Las luces de aviso e indicadoras si-
guientes deben encenderse durante
unos segundos y luego apagarse.

Luz de aviso del nivel de aceite


Luz de aviso de la temperatura
del líquido refrigerante


Luz de aviso de avería del motor


Luz de aviso del ABS (para mo-
delos ABS)


Luz indicadora del sistema inmo-
vilizador
U5S5S2S0.book Page 1 Monday, August 4, 2008 9:18 AM
