YAMAHA FZ6 NHG 2009 Manuale duso (in Italian)

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-18
6
Controllo dei pneumatici
Controllare sempre i pneumatici prima di
ogni utilizzo. Se la profondità battistrada
centrale è scesa al limite secondo specifica,
se ci sono chiodi o frammenti di vetro nel
pneumatico, o se il fianco è fessurato, fare
sostituire immediatamente il pneumatico da
un concessionario Yamaha.NOTAI limiti di profondità battistrada possono dif-
ferire da nazione a nazione. Rispettare
sempre le disposizioni di legge della nazio-ne d’impiego.
AVVERTENZA
HWA10470


Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati riduce la stabilità di marcia e
può provocare la perdita del con-
trollo del mezzo.


Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-cessarie.Informazioni sui pneumatici
Questo motociclo è equipaggiato con ruote
in lega e pneumatici senza camera d’aria
con valvole.
AVVERTENZA
HWA10481


Il pneumatico anteriore e quello po-
steriore devono essere della stessa
marca e design, altrimenti le carat-
teristiche di manovrabilità del mo-
tociclo possono essere differenti,
provocando incidenti.


Verificare sempre che i cappucci
delle valvole siano ben stretti per
evitare perdite di pressione
dell’aria.
1. Fianco del pneumatico
2. Profondità battistradaProfondità battistrada minima (ante-
riore e posteriore):
1.6 mm (0.06 in)
1. Valvola aria del pneumatico
2. Spillo della valvola aria del pneumatico
3. Cappuccio della valvola aria del pneumatico
con guarnizione
U5S5H2H0.book Page 18 Friday, August 1, 2008 9:23 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-19
6


Usare soltanto le valvole per pneu-
matici e gli spilli delle valvole elen-
cati di seguito per evitare che i
pneumatici si sgonfino durante lamarcia ad alta velocità.
Dopo prove approfondite, la Yamaha Motor
Co., Ltd. ha approvato per questo modello
soltanto i pneumatici elencati di seguito.
AVVERTENZA
HWA10600
Questo motociclo è equipaggiato con
pneumatici per altissime velocità. Fare
attenzione ai seguenti punti per sfruttare
al massimo le caratteristiche di questi
pneumatici.

Per la sostituzione, utilizzare esclu-
sivamente i pneumatici specificati.
Pneumatici diversi corrono il ri-
schio di scoppiare alle altissime ve-
locità.


Quando i pneumatici sono nuovi, è
possibile che abbiano una aderen-
za relativamente scarsa su determi-
nate superfici stradali, fino a
quando non si saranno “rodati”.
Pertanto, prima di guidare ad alta
velocità, consigliamo di mantenere
una velocità moderata per circa 100
km (60 mi) dopo l’installazione di un
pneumatico nuovo.


Si devono riscaldare i pneumatici
prima di una corsa ad alta velocità.


Regolare sempre la pressione dei
pneumatici in funzione delle condi-zioni di utilizzo del mezzo.
HAU21960
Ruote in lega Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, prestare attenzione ai se-
guenti punti che riguardano le ruote pre-
scritte secondo specifica.

Prima di utilizzare il mezzo, controllare
sempre che i cerchi delle ruote non
presentino cricche, piegature o defor-
mazioni. Se si riscontrano danneggia-
menti, fare sostituire la ruota da un
concessionario Yamaha. Non tentare
di eseguire alcuna seppur piccola ripa-
razione alla ruota. In caso di deforma-
zioni o di cricche, la ruota va sostituita.


In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilanciamen-
to della ruota può compromettere le
prestazioni e la manovrabilità del mez-
zo e abbreviare la durata del pneuma-
tico.


Guidare a velocità moderate dopo il
cambio di un pneumatico, per permet-
tere alla superficie del pneumatico di
“rodarsi”, in modo da poter sviluppare
al meglio le proprie caratteristiche. Pneumatico anteriore:
Dimensioni:
120/70 ZR17M/C (58W)
Produttore/modello:
BRIDGESTONE/BT020F GG
DUNLOP/D252F
Pneumatico posteriore:
Dimensioni:
180/55 ZR17M/C (73W)
Produttore/modello:
BRIDGESTONE/BT020R GG
DUNLOP/D252
ANTERIORE e POSTERIORE:
Valvola aria pneumatico:
TR412
Spillo della valvola:
#9100 (antentico)
U5S5H2H0.book Page 19 Friday, August 1, 2008 9:23 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-20
6

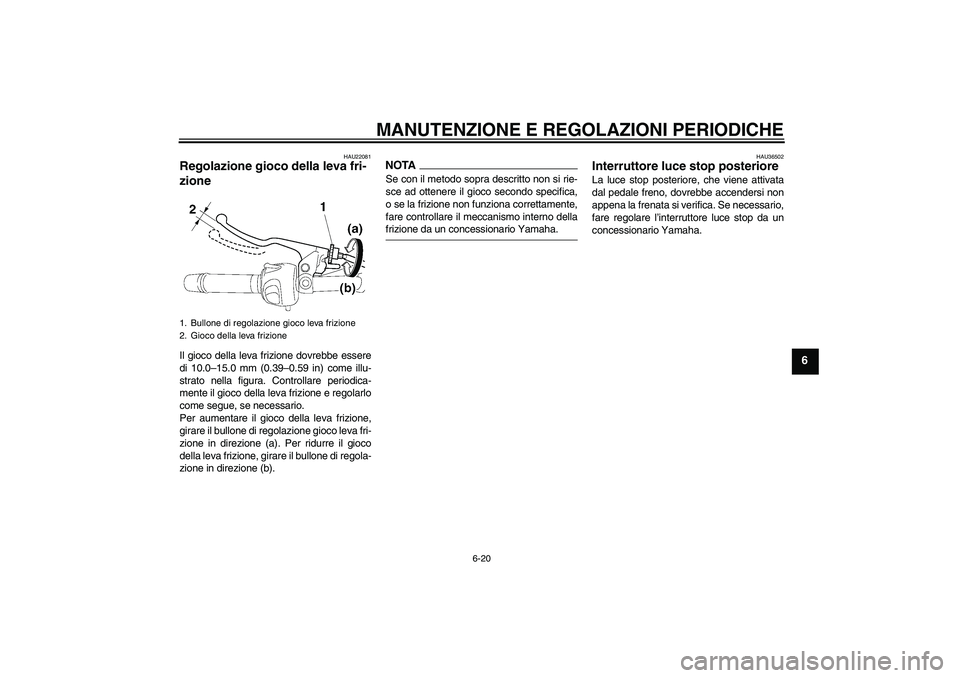

HAU22081
Regolazione gioco della leva fri-
zione Il gioco della leva frizione dovrebbe essere
di 10.0–15.0 mm (0.39–0.59 in) come illu-
strato nella figura. Controllare periodica-
mente il gioco della leva frizione e regolarlo
come segue, se necessario.
Per aumentare il gioco della leva frizione,
girare il bullone di regolazione gioco leva fri-
zione in direzione (a). Per ridurre il gioco
della leva frizione, girare il bullone di regola-
zione in direzione (b).
NOTASe con il metodo sopra descritto non si rie-
sce ad ottenere il gioco secondo specifica,
o se la frizione non funziona correttamente,
fare controllare il meccanismo interno dellafrizione da un concessionario Yamaha.
HAU36502
Interruttore luce stop posteriore La luce stop posteriore, che viene attivata
dal pedale freno, dovrebbe accendersi non
appena la frenata si verifica. Se necessario,
fare regolare l’interruttore luce stop da un
concessionario Yamaha.
1. Bullone di regolazione gioco leva frizione
2. Gioco della leva frizione
U5S5H2H0.book Page 20 Friday, August 1, 2008 9:23 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-21
6

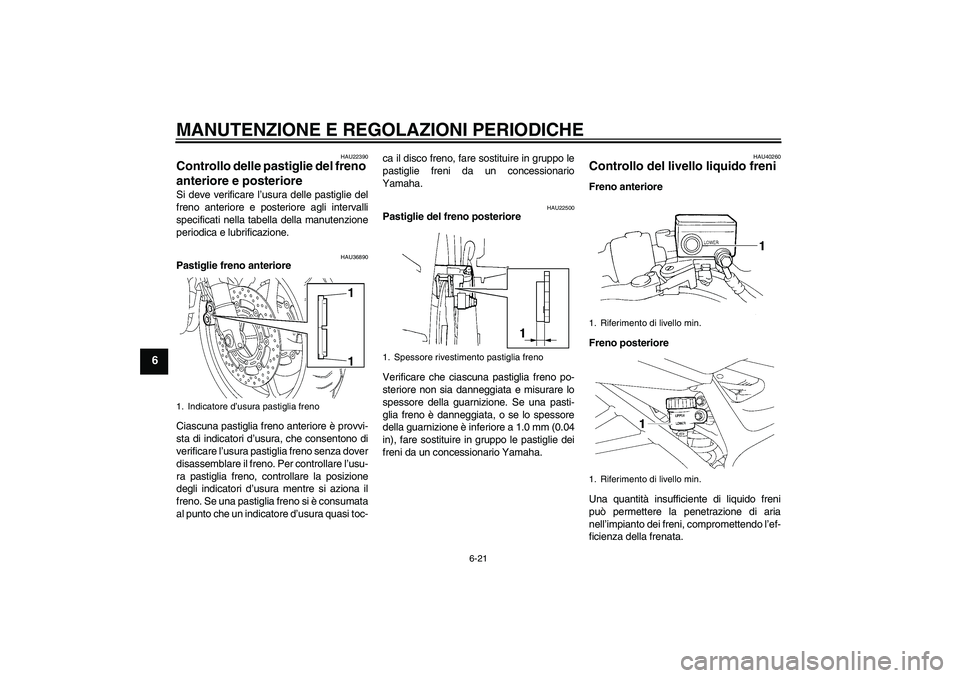

HAU22390
Controllo delle pastiglie del freno
anteriore e posteriore Si deve verificare l’usura delle pastiglie del
freno anteriore e posteriore agli intervalli
specificati nella tabella della manutenzione
periodica e lubrificazione.
HAU36890
Pastiglie freno anteriore
Ciascuna pastiglia freno anteriore è provvi-
sta di indicatori d’usura, che consentono di
verificare l’usura pastiglia freno senza dover
disassemblare il freno. Per controllare l’usu-
ra pastiglia freno, controllare la posizione
degli indicatori d’usura mentre si aziona il
freno. Se una pastiglia freno si è consumata
al punto che un indicatore d’usura quasi toc-ca il disco freno, fare sostituire in gruppo le
pastiglie freni da un concessionario
Yamaha.
HAU22500
Pastiglie del freno posteriore
Verificare che ciascuna pastiglia freno po-
steriore non sia danneggiata e misurare lo
spessore della guarnizione. Se una pasti-
glia freno è danneggiata, o se lo spessore
della guarnizione è inferiore a 1.0 mm (0.04
in), fare sostituire in gruppo le pastiglie dei
freni da un concessionario Yamaha.
HAU40260
Controllo del livello liquido freni Freno anteriore
Freno posteriore
Una quantità insufficiente di liquido freni
può permettere la penetrazione di aria
nell’impianto dei freni, compromettendo l’ef-
ficienza della frenata.
1. Indicatore d’usura pastiglia freno
11
1. Spessore rivestimento pastiglia freno
1. Riferimento di livello min.
1. Riferimento di livello min.
U5S5H2H0.book Page 21 Friday, August 1, 2008 9:23 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-22
6
Prima di utilizzare il mezzo, controllare che
il liquido freni sia al di sopra del riferimento
livello min. e rabboccare, se necessario. Un
livello liquido freni basso può indicare che le
pastiglie freni sono consumate e/o la pre-
senza di perdite nell’impianto dei freni. Se il
livello liquido freni è basso, controllare l’usu-
ra pastiglie freni e verificare che non ci siano
perdite nell’impianto dei freni.
Rispettare le seguenti precauzioni:

Quando si controlla il livello del liquido,
assicurarsi che la parte superiore del
serbatoio liquido freni sia in piano.


Usare soltanto il liquido freni della qua-
lità consigliata, altrimenti le guarnizioni
di gomma possono deteriorarsi, cau-
sando delle perdite e la diminuzione
dell’efficienza della frenata.


Rabboccare con lo stesso tipo di liqui-
do freni. Eventuali miscelazioni posso-
no causare una reazione chimica
pericolosa e la diminuzione dell’effi-
cienza della frenata.


Evitare infiltrazioni d’acqua o di polve-
re nel serbatoio liquido freni durante il
rifornimento. L’acqua causa una note-
vole riduzione del punto di ebollizionedel liquido e può provocare il “vapor
lock”, e lo sporco può intasare le valvo-
le dell’unità idraulica ABS.


Il liquido freni può corrodere le superfi-
ci verniciate o le parti in plastica. Pulire
sempre immediatamente l’eventuale
liquido versato.


Poiché le pastiglie freni si consumano,
è normale che il livello liquido freni di-
minuisca gradualmente. Tuttavia, se il
livello liquido freni cala improvvisa-
mente, fare accertare la causa da un
concessionario Yamaha.
HAU22731
Sostituzione del liquido freni Fare cambiare il liquido freni da un conces-
sionario Yamaha agli intervalli specificati
nella NOTA in fondo alla tabella della manu-
tenzione periodica e lubrificazione. Inoltre
fare sostituire i paraolio delle pompe freni e
delle pinze, come pure i tubi freni agli inter-
valli elencati qui di seguito, oppure se pre-
sentano danneggiamenti o perdite.

Paraolio: Sostituire ogni due anni.


Tubi freni: Sostituire ogni quattro anni.
Liquido freni consigliato:
DOT 4
U5S5H2H0.book Page 22 Friday, August 1, 2008 9:23 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-23
6

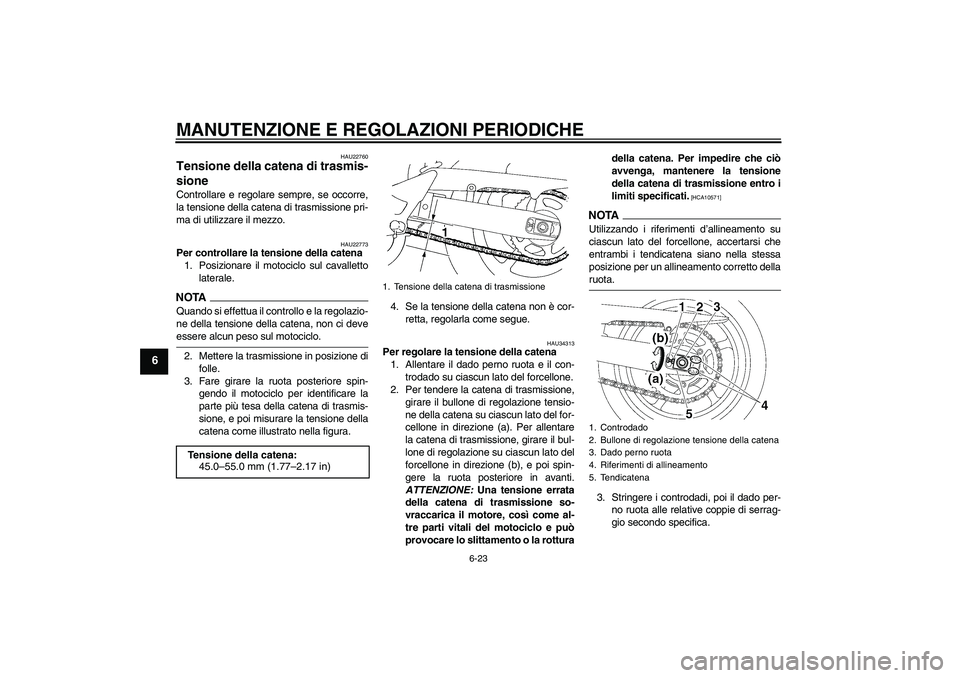

HAU22760
Tensione della catena di trasmis-
sione Controllare e regolare sempre, se occorre,
la tensione della catena di trasmissione pri-
ma di utilizzare il mezzo.
HAU22773
Per controllare la tensione della catena
1. Posizionare il motociclo sul cavalletto
laterale.NOTAQuando si effettua il controllo e la regolazio-
ne della tensione della catena, non ci deveessere alcun peso sul motociclo.
2. Mettere la trasmissione in posizione di
folle.
3. Fare girare la ruota posteriore spin-
gendo il motociclo per identificare la
parte più tesa della catena di trasmis-
sione, e poi misurare la tensione della
catena come illustrato nella figura.4. Se la tensione della catena non è cor-
retta, regolarla come segue.
HAU34313
Per regolare la tensione della catena
1. Allentare il dado perno ruota e il con-
trodado su ciascun lato del forcellone.
2. Per tendere la catena di trasmissione,
girare il bullone di regolazione tensio-
ne della catena su ciascun lato del for-
cellone in direzione (a). Per allentare
la catena di trasmissione, girare il bul-
lone di regolazione su ciascun lato del
forcellone in direzione (b), e poi spin-
gere la ruota posteriore in avanti.
ATTENZIONE: Una tensione errata
della catena di trasmissione so-
vraccarica il motore, così come al-
tre parti vitali del motociclo e può
provocare lo slittamento o la rotturadella catena. Per impedire che ciò
avvenga, mantenere la tensione
della catena di trasmissione entro i
limiti specificati.
[HCA10571]
NOTAUtilizzando i riferimenti d’allineamento su
ciascun lato del forcellone, accertarsi che
entrambi i tendicatena siano nella stessa
posizione per un allineamento corretto dellaruota.
3. Stringere i controdadi, poi il dado per-
no ruota alle relative coppie di serrag-
gio secondo specifica. Tensione della catena:
45.0–55.0 mm (1.77–2.17 in)
1. Tensione della catena di trasmissione
1. Controdado
2. Bullone di regolazione tensione della catena
3. Dado perno ruota
4. Riferimenti di allineamento
5. Tendicatena
U5S5H2H0.book Page 23 Friday, August 1, 2008 9:23 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-24
6
HAU23023
Pulizia e lubrificazione della cate-
na di trasmissione Si deve pulire e lubrificare la catena di tra-
smissione agli intervalli specificati nella ta-
bella della manutenzione periodica e
lubrificazione, altrimenti si usura rapida-
mente, specialmente se si percorrono zone
molto umide o polverose. Eseguire la ma-
nutenzione della catena di trasmissione
come segue.ATTENZIONE
HCA10581
Si deve lubrificare la catena di trasmis-
sione dopo il lavaggio del motociclo ol’utilizzo dello stesso nella pioggia.
1. Pulire la catena di trasmissione con
kerosene ed una spazzola soffice.
ATTENZIONE: Per prevenire il dan-
neggiamento degli O-ring, non puli-
re la catena di trasmissione con
macchine di lavaggio a getti di va-
pore o di acqua ad alta pressione, o
con solventi non appropriati.
[HCA11121]
2. Asciugare la catena di trasmissione
con un panno.
3. Lubrificare a fondo la catena di tra-
smissione con un lubrificante specifico
per catene a O-ring. ATTENZIONE:
Non usare olio motore o qualsiasi
altro lubrificante per la catena di tra-smissione, in quanto potrebbero
contenere sostanze che danneggia-
no gli O-ring.
[HCA11111]
Coppie di serraggio:
Controdado:
16 Nm (1.6 m·kgf, 11 ft·lbf)
Dado perno ruota:
120 Nm (12.0 m·kgf, 85 ft·lbf)
U5S5H2H0.book Page 24 Friday, August 1, 2008 9:23 AM

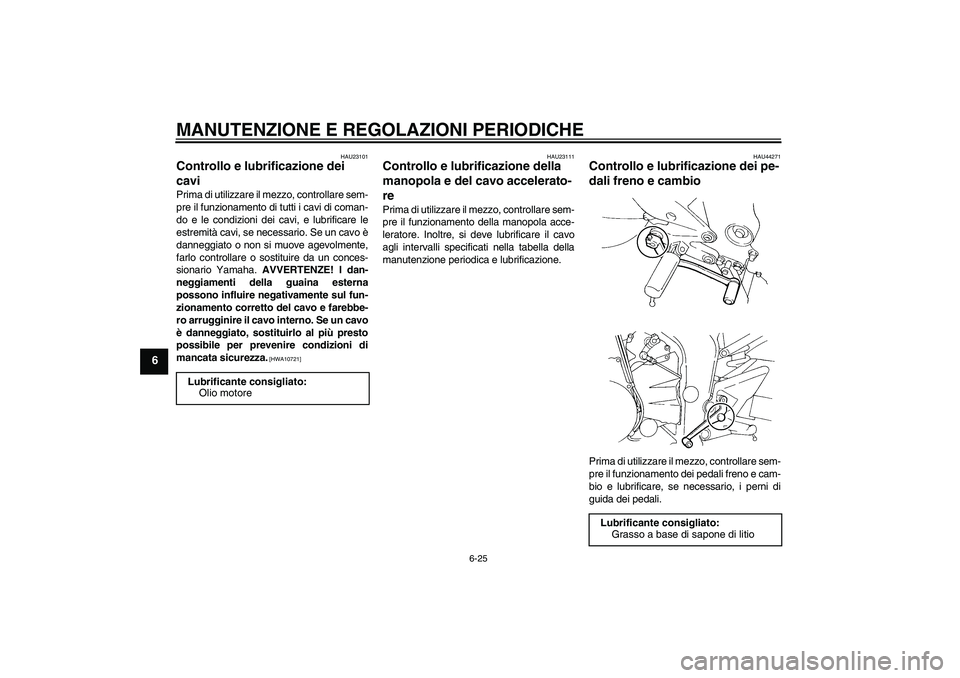

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-25
6
HAU23101
Controllo e lubrificazione dei
cavi Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento di tutti i cavi di coman-
do e le condizioni dei cavi, e lubrificare le
estremità cavi, se necessario. Se un cavo è
danneggiato o non si muove agevolmente,
farlo controllare o sostituire da un conces-
sionario Yamaha. AVVERTENZE! I dan-
neggiamenti della guaina esterna
possono influire negativamente sul fun-
zionamento corretto del cavo e farebbe-
ro arrugginire il cavo interno. Se un cavo
è danneggiato, sostituirlo al più presto
possibile per prevenire condizioni di
mancata sicurezza.
[HWA10721]HAU23111
Controllo e lubrificazione della
manopola e del cavo accelerato-
re Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento della manopola acce-
leratore. Inoltre, si deve lubrificare il cavo
agli intervalli specificati nella tabella della
manutenzione periodica e lubrificazione.
HAU44271
Controllo e lubrificazione dei pe-
dali freno e cambio Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento dei pedali freno e cam-
bio e lubrificare, se necessario, i perni di
guida dei pedali. Lubrificante consigliato:
Olio motoreLubrificante consigliato:
Grasso a base di sapone di litio
U5S5H2H0.book Page 25 Friday, August 1, 2008 9:23 AM

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-26
6
HAU23142
Controllo e lubrificazione delle
leve freno e frizione Leva freno
Leva frizione
Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento delle leve freno e frizio-
ne e lubrificare, se necessario, i perni di
guida delle leve.
HAU23202
Controllo e lubrificazione del ca-
valletto laterale Prima di utilizzare il mezzo, controllare sem-
pre il funzionamento del cavalletto laterale,
e lubrificare, se necessario, il perno di guida
del cavalletto laterale e le superfici di con-
tatto metallo/metallo.
AVVERTENZA
HWA10731
Se il cavalletto laterale non si alza e non
si abbassa agevolmente, farlo controlla-
re o riparare da un concessionario
Yamaha. Altrimenti il cavalletto laterale
potrebbe toccare il terreno e distrarre il
pilota, con conseguente eventuale per-dita del controllo del mezzo.
Lubrificanti consigliati:
Leva freno:
Grasso al silicone
Leva frizione:
Grasso a base di sapone di litio
Lubrificante consigliato:
Grasso a base di sapone di litio
U5S5H2H0.book Page 26 Friday, August 1, 2008 9:23 AM

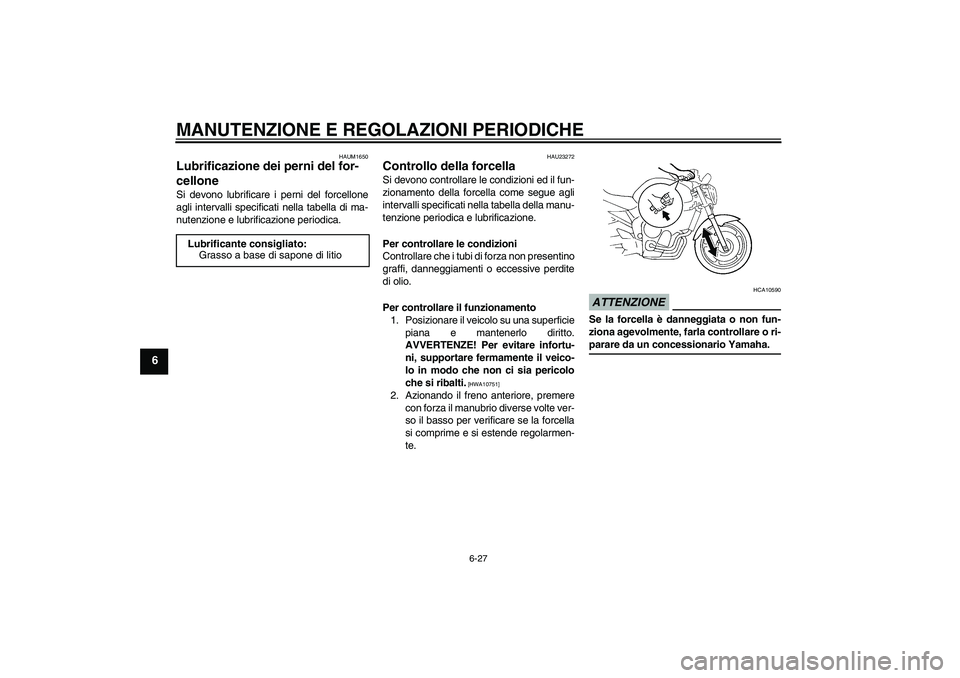

MANUTENZIONE E REGOLAZIONI PERIODICHE
6-27
6
HAUM1650
Lubrificazione dei perni del for-
cellone Si devono lubrificare i perni del forcellone
agli intervalli specificati nella tabella di ma-
nutenzione e lubrificazione periodica.
HAU23272
Controllo della forcella Si devono controllare le condizioni ed il fun-
zionamento della forcella come segue agli
intervalli specificati nella tabella della manu-
tenzione periodica e lubrificazione.
Per controllare le condizioni
Controllare che i tubi di forza non presentino
graffi, danneggiamenti o eccessive perdite
di olio.
Per controllare il funzionamento
1. Posizionare il veicolo su una superficie
piana e mantenerlo diritto.
AVVERTENZE! Per evitare infortu-
ni, supportare fermamente il veico-
lo in modo che non ci sia pericolo
che si ribalti.
[HWA10751]
2. Azionando il freno anteriore, premere
con forza il manubrio diverse volte ver-
so il basso per verificare se la forcella
si comprime e si estende regolarmen-
te.
ATTENZIONE
HCA10590
Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o ri-parare da un concessionario Yamaha. Lubrificante consigliato:
Grasso a base di sapone di litio
U5S5H2H0.book Page 27 Friday, August 1, 2008 9:23 AM
