YAMAHA FZ6 S 2004 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2004, Model line: FZ6 S, Model: YAMAHA FZ6 S 2004Pages: 90, PDF-Größe: 4.45 MB
Page 61 of 90

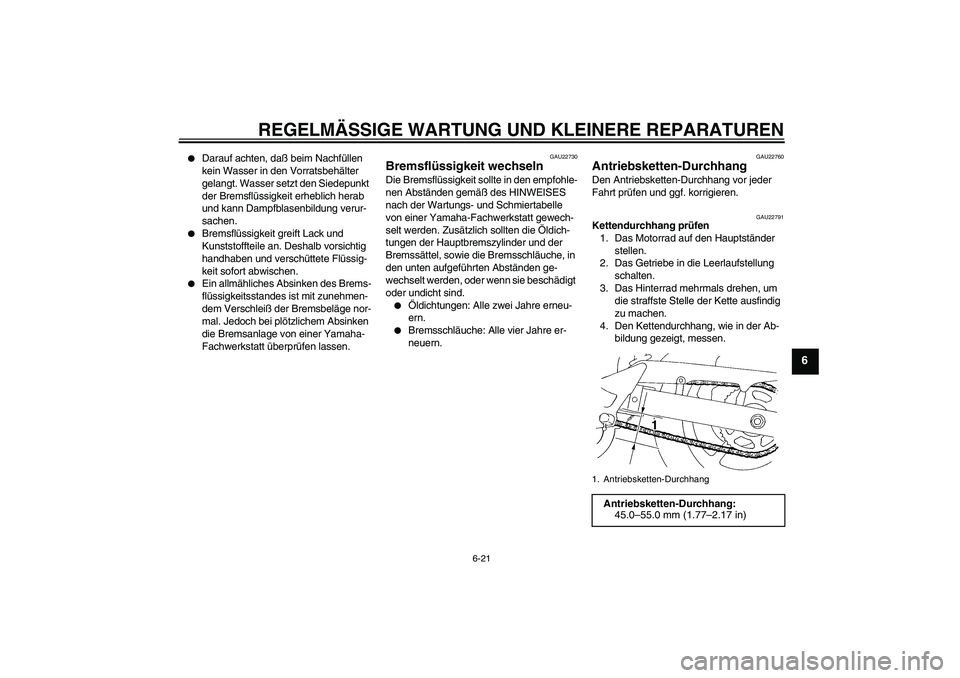

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-21
6
Darauf achten, daß beim Nachfüllen
kein Wasser in den Vorratsbehälter
gelangt. Wasser setzt den Siedepunkt
der Bremsflüssigkeit erheblich herab
und kann Dampfblasenbildung verur-
sachen.
Bremsflüssigkeit greift Lack und
Kunststoffteile an. Deshalb vorsichtig
handhaben und verschüttete Flüssig-
keit sofort abwischen.
Ein allmähliches Absinken des Brems-
flüssigkeitsstandes ist mit zunehmen-
dem Verschleiß der Bremsbeläge nor-
mal. Jedoch bei plötzlichem Absinken
die Bremsanlage von einer Yamaha-
Fachwerkstatt überprüfen lassen.
GAU22730
Bremsflüssigkeit wechseln Die Bremsflüssigkeit sollte in den empfohle-
nen Abständen gemäß des HINWEISES
nach der Wartungs- und Schmiertabelle
von einer Yamaha-Fachwerkstatt gewech-
selt werden. Zusätzlich sollten die Öldich-
tungen der Hauptbremszylinder und der
Bremssättel, sowie die Bremsschläuche, in
den unten aufgeführten Abständen ge-
wechselt werden, oder wenn sie beschädigt
oder undicht sind.
Öldichtungen: Alle zwei Jahre erneu-
ern.
Bremsschläuche: Alle vier Jahre er-
neuern.
GAU22760
Antriebsketten-Durchhang Den Antriebsketten-Durchhang vor jeder
Fahrt prüfen und ggf. korrigieren.
GAU22791
Kettendurchhang prüfen
1. Das Motorrad auf den Hauptständer
stellen.
2. Das Getriebe in die Leerlaufstellung
schalten.
3. Das Hinterrad mehrmals drehen, um
die straffste Stelle der Kette ausfindig
zu machen.
4. Den Kettendurchhang, wie in der Ab-
bildung gezeigt, messen.1. Antriebsketten-Durchhang
Antriebsketten-Durchhang:
45.0–55.0 mm (1.77–2.17 in)
5VXG1.book Page 21 Friday, February 13, 2004 5:39 PM
Page 62 of 90

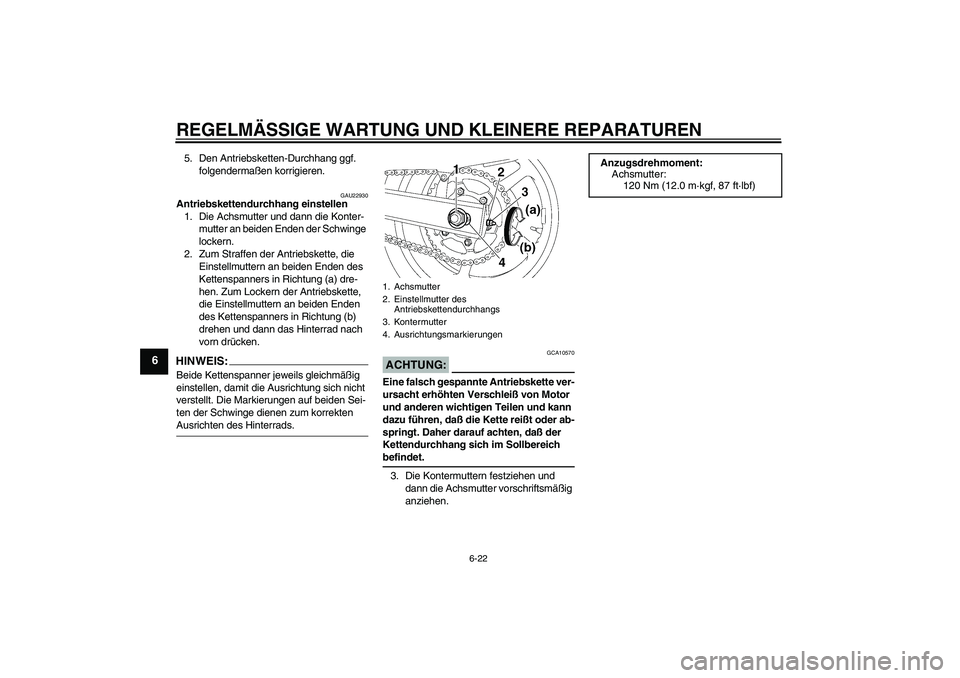

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-22
6
5. Den Antriebsketten-Durchhang ggf.
folgendermaßen korrigieren.
GAU22930
Antriebskettendurchhang einstellen
1. Die Achsmutter und dann die Konter-
mutter an beiden Enden der Schwinge
lockern.
2. Zum Straffen der Antriebskette, die
Einstellmuttern an beiden Enden des
Kettenspanners in Richtung (a) dre-
hen. Zum Lockern der Antriebskette,
die Einstellmuttern an beiden Enden
des Kettenspanners in Richtung (b)
drehen und dann das Hinterrad nach
vorn drücken.HINWEI
S:
Beide Kettenspanner jeweils gleichmäßig
einstellen, damit die Ausrichtung sich nicht
verstellt. Die Markierungen auf beiden Sei-
ten der Schwinge dienen zum korrekten Ausrichten des Hinterrads.
ACHTUNG:
GCA10570
Eine falsch gespannte Antriebskette ver-
ursacht erhöhten Verschleiß von Motor
und anderen wichtigen Teilen und kann
dazu führen, daß die Kette reißt oder ab-
springt. Daher darauf achten, daß der
Kettendurchhang sich im Sollbereich befindet.
3. Die Kontermuttern festziehen und
dann die Achsmutter vorschriftsmäßig
anziehen.1. Achsmutter
2. Einstellmutter des
Antriebskettendurchhangs
3. Kontermutter
4. Ausrichtungsmarkierungen
Anzugsdrehmoment:
Achsmutter:
120 Nm (12.0 m·kgf, 87 ft·lbf)
5VXG1.book Page 22 Friday, February 13, 2004 5:39 PM
Page 63 of 90

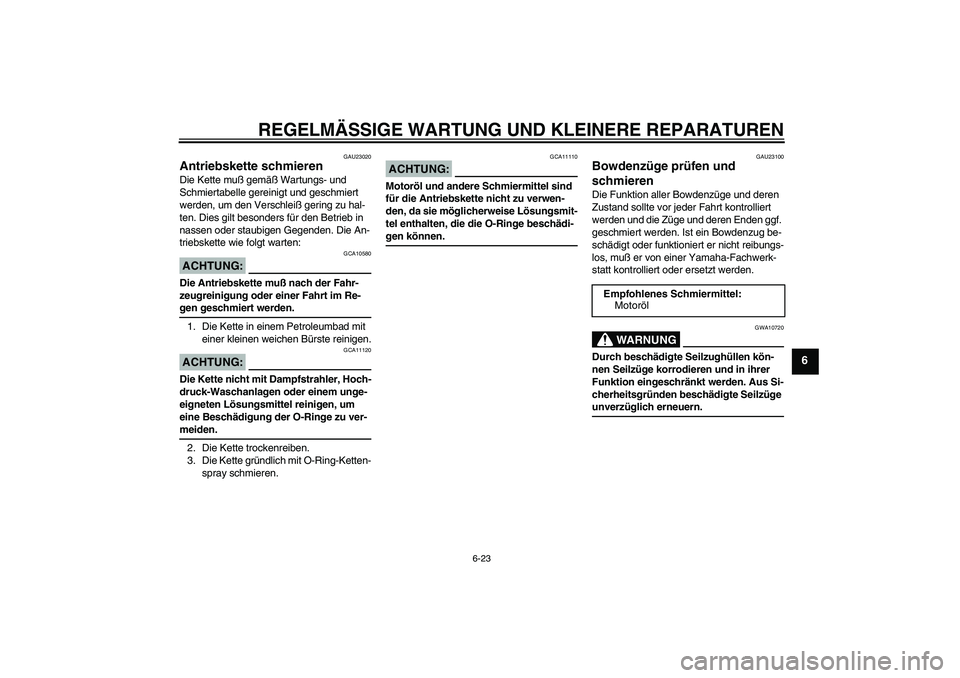

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-23
6
GAU23020
Antriebskette schmieren Die Kette muß gemäß Wartungs- und
Schmiertabelle gereinigt und geschmiert
werden, um den Verschleiß gering zu hal-
ten. Dies gilt besonders für den Betrieb in
nassen oder staubigen Gegenden. Die An-
triebskette wie folgt warten:ACHTUNG:
GCA10580
Die Antriebskette muß nach der Fahr-
zeugreinigung oder einer Fahrt im Re-gen geschmiert werden.
1. Die Kette in einem Petroleumbad mit
einer kleinen weichen Bürste reinigen.ACHTUNG:
GCA11120
Die Kette nicht mit Dampfstrahler, Hoch-
druck-Waschanlagen oder einem unge-
eigneten Lösungsmittel reinigen, um
eine Beschädigung der O-Ringe zu ver-meiden.
2. Die Kette trockenreiben.
3. Die Kette gründlich mit O-Ring-Ketten-
spray schmieren.
ACHTUNG:
GCA11110
Motoröl und andere Schmiermittel sind
für die Antriebskette nicht zu verwen-
den, da sie möglicherweise Lösungsmit-
tel enthalten, die die O-Ringe beschädi-gen können.
GAU23100
Bowdenzüge prüfen und
schmieren Die Funktion aller Bowdenzüge und deren
Zustand sollte vor jeder Fahrt kontrolliert
werden und die Züge und deren Enden ggf.
geschmiert werden. Ist ein Bowdenzug be-
schädigt oder funktioniert er nicht reibungs-
los, muß er von einer Yamaha-Fachwerk-
statt kontrolliert oder ersetzt werden.
WARNUNG
GWA10720
Durch beschädigte Seilzughüllen kön-
nen Seilzüge korrodieren und in ihrer
Funktion eingeschränkt werden. Aus Si-
cherheitsgründen beschädigte Seilzüge unverzüglich erneuern. Empfohlenes Schmiermittel:
Motoröl
5VXG1.book Page 23 Friday, February 13, 2004 5:39 PM
Page 64 of 90

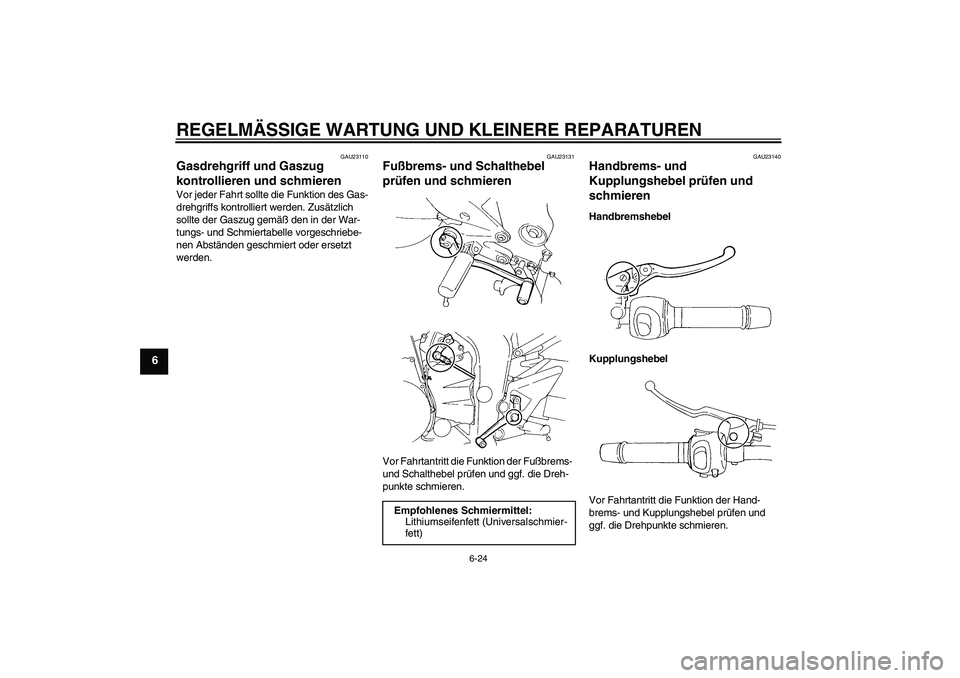

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-24
6
GAU23110
Gasdrehgriff und Gaszug
kontrollieren und schmieren Vor jeder Fahrt sollte die Funktion des Gas-
drehgriffs kontrolliert werden. Zusätzlich
sollte der Gaszug gemäß den in der War-
tungs- und Schmiertabelle vorgeschriebe-
nen Abständen geschmiert oder ersetzt
werden.
GAU23131
Fußbrems- und Schalthebel
prüfen und schmieren Vor Fahrtantritt die Funktion der Fußbrems-
und Schalthebel prüfen und ggf. die Dreh-
punkte schmieren.
GAU23140
Handbrems- und
Kupplungshebel prüfen und
schmieren Handbremshebel
Kupplungshebel
Vor Fahrtantritt die Funktion der Hand-
brems- und Kupplungshebel prüfen und
ggf. die Drehpunkte schmieren. Empfohlenes Schmiermittel:
Lithiumseifenfett (Universalschmier-
fett)
5VXG1.book Page 24 Friday, February 13, 2004 5:39 PM
Page 65 of 90
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-25
6
GAU23210

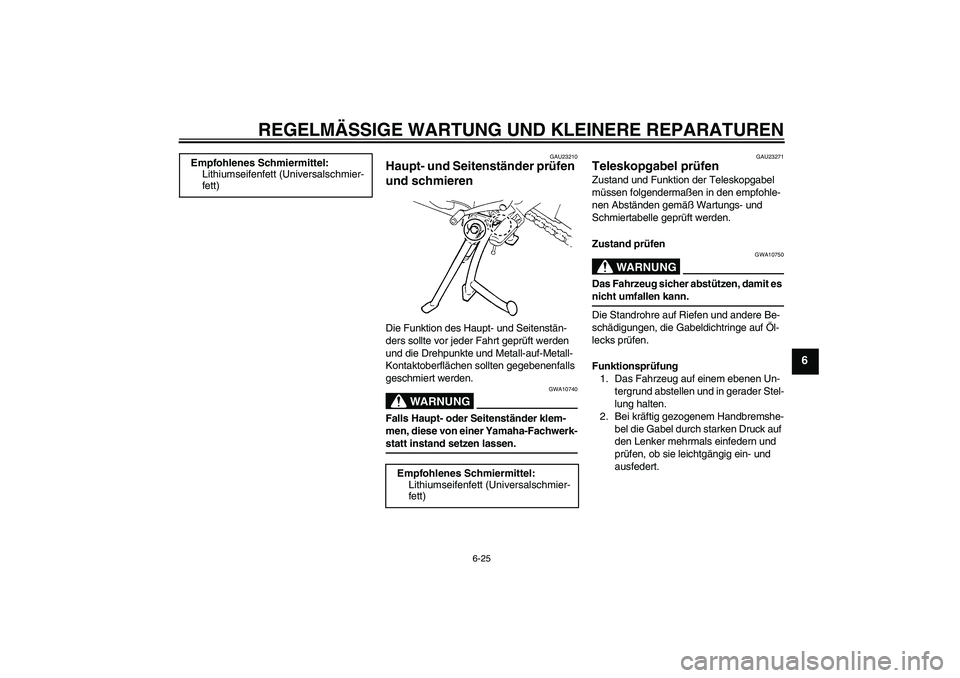

Haupt- und Seitenständer prüfen
und schmieren Die Funktion des Haupt- und Seitenstän-
ders sollte vor jeder Fahrt geprüft werden
und die Drehpunkte und Metall-auf-Metall-
Kontaktoberflächen sollten gegebenenfalls
geschmiert werden.
WARNUNG
GWA10740
Falls Haupt- oder Seitenständer klem-
men, diese von einer Yamaha-Fachwerk-statt instand setzen lassen.
GAU23271
Teleskopgabel prüfen Zustand und Funktion der Teleskopgabel
müssen folgendermaßen in den empfohle-
nen Abständen gemäß Wartungs- und
Schmiertabelle geprüft werden.
Zustand prüfen
WARNUNG
GWA10750
Das Fahrzeug sicher abstützen, damit es nicht umfallen kann.
Die Standrohre auf Riefen und andere Be-
schädigungen, die Gabeldichtringe auf Öl-
lecks prüfen.
Funktionsprüfung
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.
2. Bei kräftig gezogenem Handbremshe-
bel die Gabel durch starken Druck auf
den Lenker mehrmals einfedern und
prüfen, ob sie leichtgängig ein- und
ausfedert. Empfohlenes Schmiermittel:
Lithiumseifenfett (Universalschmier-
fett)
Empfohlenes Schmiermittel:
Lithiumseifenfett (Universalschmier-
fett)
5VXG1.book Page 25 Friday, February 13, 2004 5:39 PM
Page 66 of 90

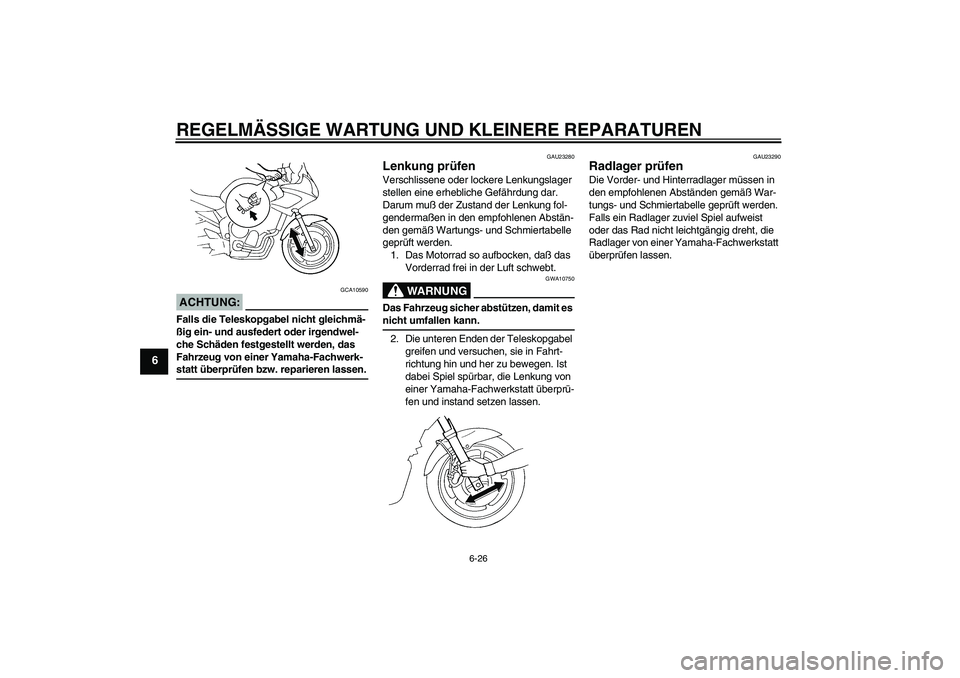

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-26
6
ACHTUNG:
GCA10590
Falls die Teleskopgabel nicht gleichmä-
ßig ein- und ausfedert oder irgendwel-
che Schäden festgestellt werden, das
Fahrzeug von einer Yamaha-Fachwerk-statt überprüfen bzw. reparieren lassen.
GAU23280
Lenkung prüfen Verschlissene oder lockere Lenkungslager
stellen eine erhebliche Gefährdung dar.
Darum muß der Zustand der Lenkung fol-
gendermaßen in den empfohlenen Abstän-
den gemäß Wartungs- und Schmiertabelle
geprüft werden.
1. Das Motorrad so aufbocken, daß das
Vorderrad frei in der Luft schwebt.
WARNUNG
GWA10750
Das Fahrzeug sicher abstützen, damit es nicht umfallen kann.
2. Die unteren Enden der Teleskopgabel
greifen und versuchen, sie in Fahrt-
richtung hin und her zu bewegen. Ist
dabei Spiel spürbar, die Lenkung von
einer Yamaha-Fachwerkstatt überprü-
fen und instand setzen lassen.
GAU23290
Radlager prüfen Die Vorder- und Hinterradlager müssen in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle geprüft werden.
Falls ein Radlager zuviel Spiel aufweist
oder das Rad nicht leichtgängig dreht, die
Radlager von einer Yamaha-Fachwerkstatt
überprüfen lassen.
5VXG1.book Page 26 Friday, February 13, 2004 5:39 PM
Page 67 of 90

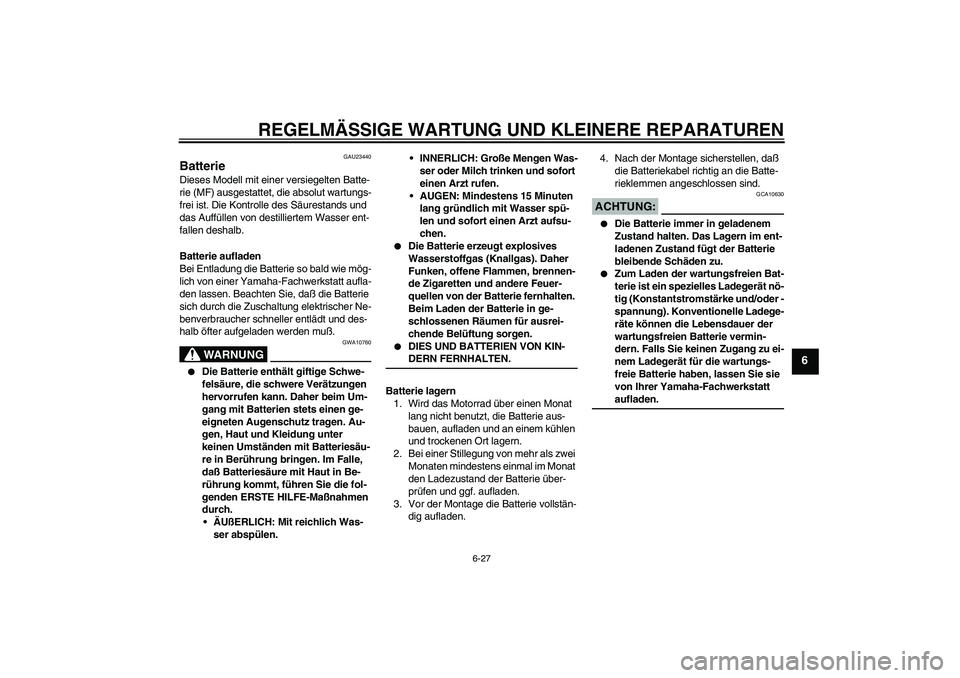

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-27
6
GAU23440
Batterie Dieses Modell mit einer versiegelten Batte-
rie (MF) ausgestattet, die absolut wartungs-
frei ist. Die Kontrolle des Säurestands und
das Auffüllen von destilliertem Wasser ent-
fallen deshalb.
Batterie aufladen
Bei Entladung die Batterie so bald wie mög-
lich von einer Yamaha-Fachwerkstatt aufla-
den lassen. Beachten Sie, daß die Batterie
sich durch die Zuschaltung elektrischer Ne-
benverbraucher schneller entlädt und des-
halb öfter aufgeladen werden muß.
WARNUNG
GWA10760
Die Batterie enthält giftige Schwe-
felsäure, die schwere Verätzungen
hervorrufen kann. Daher beim Um-
gang mit Batterien stets einen ge-
eigneten Augenschutz tragen. Au-
gen, Haut und Kleidung unter
keinen Umständen mit Batteriesäu-
re in Berührung bringen. Im Falle,
daß Batteriesäure mit Haut in Be-
rührung kommt, führen Sie die fol-
genden ERSTE HILFE-Maßnahmen
durch.
ÄUßERLICH: Mit reichlich Was-
ser abspülen.INNERLICH: Große Mengen Was-
ser oder Milch trinken und sofort
einen Arzt rufen.
AUGEN: Mindestens 15 Minuten
lang gründlich mit Wasser spü-
len und sofort einen Arzt aufsu-
chen.
Die Batterie erzeugt explosives
Wasserstoffgas (Knallgas). Daher
Funken, offene Flammen, brennen-
de Zigaretten und andere Feuer-
quellen von der Batterie fernhalten.
Beim Laden der Batterie in ge-
schlossenen Räumen für ausrei-
chende Belüftung sorgen.
DIES UND BATTERIEN VON KIN-DERN FERNHALTEN.
Batterie lagern
1. Wird das Motorrad über einen Monat
lang nicht benutzt, die Batterie aus-
bauen, aufladen und an einem kühlen
und trockenen Ort lagern.
2. Bei einer Stillegung von mehr als zwei
Monaten mindestens einmal im Monat
den Ladezustand der Batterie über-
prüfen und ggf. aufladen.
3. Vor der Montage die Batterie vollstän-
dig aufladen.4. Nach der Montage sicherstellen, daß
die Batteriekabel richtig an die Batte-
rieklemmen angeschlossen sind.
ACHTUNG:
GCA10630
Die Batterie immer in geladenem
Zustand halten. Das Lagern im ent-
ladenen Zustand fügt der Batterie
bleibende Schäden zu.
Zum Laden der wartungsfreien Bat-
terie ist ein spezielles Ladegerät nö-
tig (Konstantstromstärke und/oder -
spannung). Konventionelle Ladege-
räte können die Lebensdauer der
wartungsfreien Batterie vermin-
dern. Falls Sie keinen Zugang zu ei-
nem Ladegerät für die wartungs-
freie Batterie haben, lassen Sie sie
von Ihrer Yamaha-Fachwerkstatt aufladen.
5VXG1.book Page 27 Friday, February 13, 2004 5:39 PM
Page 68 of 90
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-28
6
GAU32840

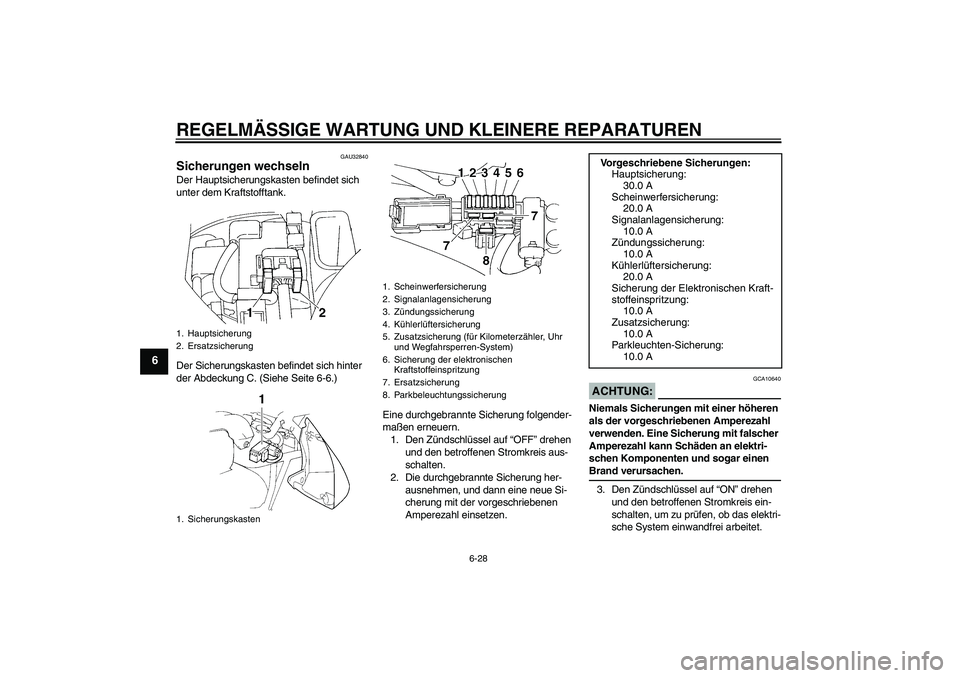

Sicherungen wechseln Der Hauptsicherungskasten befindet sich
unter dem Kraftstofftank.
Der Sicherungskasten befindet sich hinter
der Abdeckung C. (Siehe Seite 6-6.)
Eine durchgebrannte Sicherung folgender-
maßen erneuern.
1. Den Zündschlüssel auf “OFF” drehen
und den betroffenen Stromkreis aus-
schalten.
2. Die durchgebrannte Sicherung her-
ausnehmen, und dann eine neue Si-
cherung mit der vorgeschriebenen
Amperezahl einsetzen.
ACHTUNG:
GCA10640
Niemals Sicherungen mit einer höheren
als der vorgeschriebenen Amperezahl
verwenden. Eine Sicherung mit falscher
Amperezahl kann Schäden an elektri-
schen Komponenten und sogar einen Brand verursachen.
3. Den Zündschlüssel auf “ON” drehen
und den betroffenen Stromkreis ein-
schalten, um zu prüfen, ob das elektri-
sche System einwandfrei arbeitet.
1. Hauptsicherung
2. Ersatzsicherung
1. Sicherungskasten
1. Scheinwerfersicherung
2. Signalanlagensicherung
3. Zündungssicherung
4. Kühlerlüftersicherung
5. Zusatzsicherung (für Kilometerzähler, Uhr
und Wegfahrsperren-System)
6. Sicherung der elektronischen
Kraftstoffeinspritzung
7. Ersatzsicherung
8. Parkbeleuchtungssicherung
Vorgeschriebene Sicherungen:
Hauptsicherung:
30.0 A
Scheinwerfersicherung:
20.0 A
Signalanlagensicherung:
10.0 A
Zündungssicherung:
10.0 A
Kühlerlüftersicherung:
20.0 A
Sicherung der Elektronischen Kraft-
stoffeinspritzung:
10.0 A
Zusatzsicherung:
10.0 A
Parkleuchten-Sicherung:
10.0 A
5VXG1.book Page 28 Friday, February 13, 2004 5:39 PM
Page 69 of 90

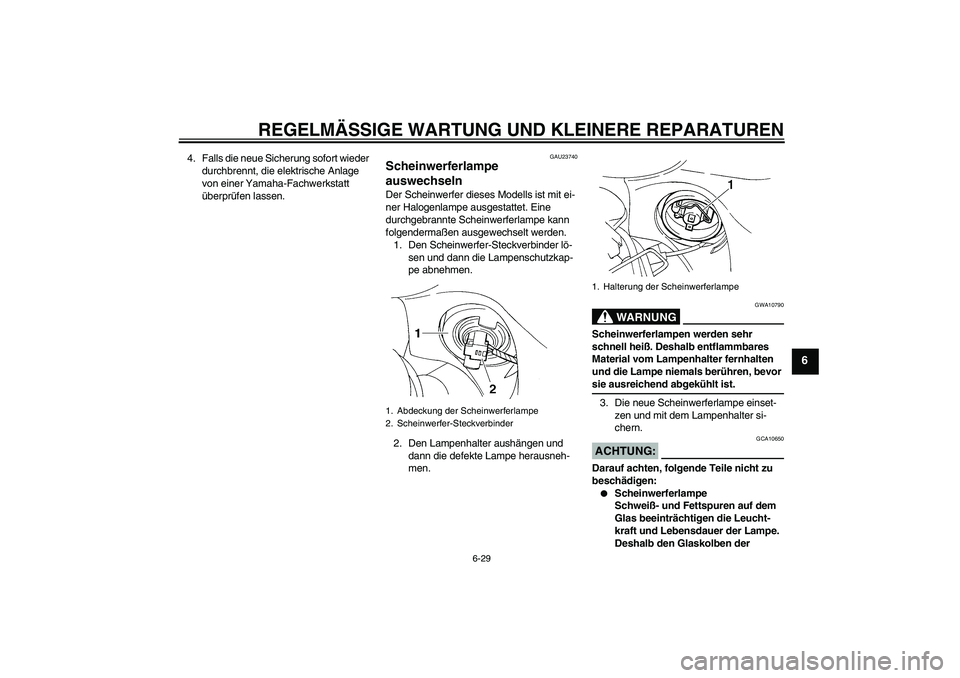

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-29
6
4. Falls die neue Sicherung sofort wieder
durchbrennt, die elektrische Anlage
von einer Yamaha-Fachwerkstatt
überprüfen lassen.
GAU23740
Scheinwerferlampe
auswechseln Der Scheinwerfer dieses Modells ist mit ei-
ner Halogenlampe ausgestattet. Eine
durchgebrannte Scheinwerferlampe kann
folgendermaßen ausgewechselt werden.
1. Den Scheinwerfer-Steckverbinder lö-
sen und dann die Lampenschutzkap-
pe abnehmen.
2. Den Lampenhalter aushängen und
dann die defekte Lampe herausneh-
men.
WARNUNG
GWA10790
Scheinwerferlampen werden sehr
schnell heiß. Deshalb entflammbares
Material vom Lampenhalter fernhalten
und die Lampe niemals berühren, bevor sie ausreichend abgekühlt ist.
3. Die neue Scheinwerferlampe einset-
zen und mit dem Lampenhalter si-
chern.ACHTUNG:
GCA10650
Darauf achten, folgende Teile nicht zu
beschädigen:
Scheinwerferlampe
Schweiß- und Fettspuren auf dem
Glas beeinträchtigen die Leucht-
kraft und Lebensdauer der Lampe.
Deshalb den Glaskolben der
1. Abdeckung der Scheinwerferlampe
2. Scheinwerfer-Steckverbinder
1. Halterung der Scheinwerferlampe
5VXG1.book Page 29 Friday, February 13, 2004 5:39 PM
Page 70 of 90

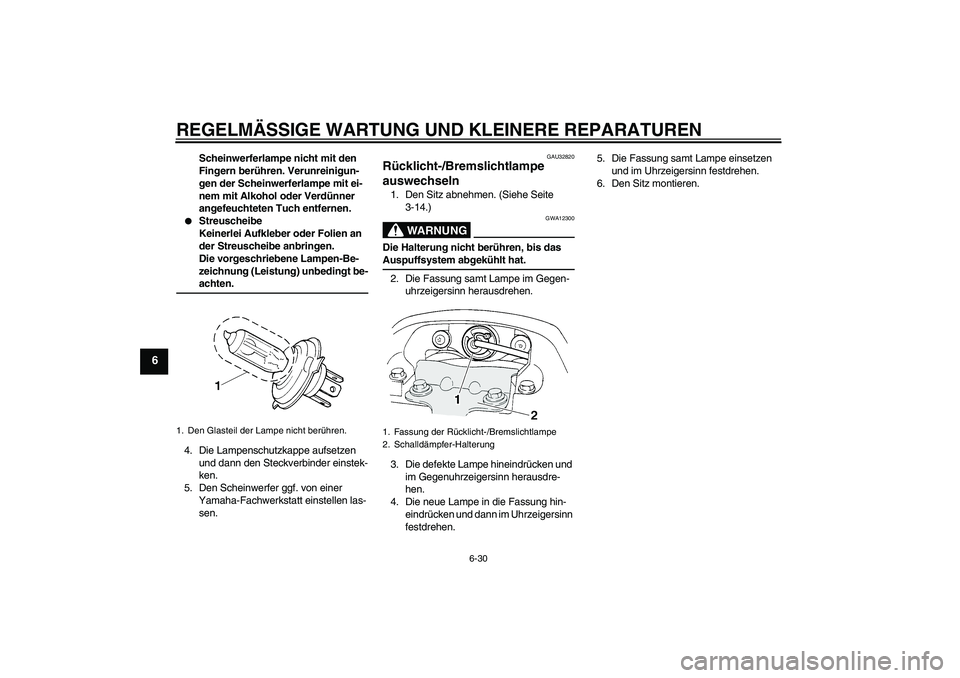

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-30
6
Scheinwerferlampe nicht mit den
Fingern berühren. Verunreinigun-
gen der Scheinwerferlampe mit ei-
nem mit Alkohol oder Verdünner
angefeuchteten Tuch entfernen.
Streuscheibe
Keinerlei Aufkleber oder Folien an
der Streuscheibe anbringen.
Die vorgeschriebene Lampen-Be-
zeichnung (Leistung) unbedingt be-achten.
4. Die Lampenschutzkappe aufsetzen
und dann den Steckverbinder einstek-
ken.
5. Den Scheinwerfer ggf. von einer
Yamaha-Fachwerkstatt einstellen las-
sen.
GAU32820
Rücklicht-/Bremslichtlampe
auswechseln 1. Den Sitz abnehmen. (Siehe Seite
3-14.)
WARNUNG
GWA12300
Die Halterung nicht berühren, bis das Auspuffsystem abgekühlt hat.
2. Die Fassung samt Lampe im Gegen-
uhrzeigersinn herausdrehen.
3. Die defekte Lampe hineindrücken und
im Gegenuhrzeigersinn herausdre-
hen.
4. Die neue Lampe in die Fassung hin-
eindrücken und dann im Uhrzeigersinn
festdrehen.5. Die Fassung samt Lampe einsetzen
und im Uhrzeigersinn festdrehen.
6. Den Sitz montieren.
1. Den Glasteil der Lampe nicht berühren.
1. Fassung der Rücklicht-/Bremslichtlampe
2. Schalldämpfer-Halterung
5VXG1.book Page 30 Friday, February 13, 2004 5:39 PM
