PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-22
6
DAU22760
Spanning aandrijfketting De spanning van de aandrijfketting moet
voorafgaand aan elke rit worden gecontro-
leerd en indien nodig worden bijgesteld.
DAU22791
Aandrijfketting controleren op spanning
1. Zet de motorfiets op de middenbok.
2. Schakel de versnellingsbak in de vrij-
stand.
3. Draai het wiel enkele malen rond en
zoek de stand waarin de ketting het
meest strak staat.
4. Meet de spanning van de aandrijfket-
ting zoals getoond.5. Stel de spanning van de ketting als
volgt bij als deze niet correct is.
DAU22930
Doorbuiging aandrijfketting bijstellen
1. Draai de wielasmoer los en draai dan
de borgmoer los aan beide uiteinden
van de achterbrug.
2. Draai de stelmoer op beide uiteinden
van de achterbrug in de richting (a) om
de aandrijfketting strakker te stellen.
Stel de ketting losser door de stelmoer
op beide uiteinden van de achterbrug
in de richting (b) te draaien en dan het
achterwiel naar voren te drukken.OPMERKING:Gebruik voor een goede wieluitlijning de uit-
lijnmerktekens aan beide zijden van de ach-
terbrug, om zeker te zijn dat beidestelmoeren dezelfde positie hebben.
LET OP:
DCA10570
Een slecht gespannen aandrijfketting
overbelast de motor en andere vitale de-
len van de motorfiets, waardoor de ket-
ting kan slippen of breken. Om dit te
voorkomen moet de spanning van de
aandrijfketting binnen het voorgeschre-ven bereik blijven.
3. Draai de borgmoeren vast en zet dan
de wielasmoer vast met het voorge-
schreven aanhaalmoment.
1. Spanning aandrijfkettingSpanning aandrijfketting:
45.0–55.0 mm (1.77–2.17 in)
1. Wielasmoer
2. Stelmoer spanning aandrijfketting
3. Borgmoer
4. Uitlijnmerktekens
Aanhaalmoment:
Wielasmoer:
120 Nm (12.0 m·kgf, 87 ft·lbf)
5VXD1.book Page 22 Thursday, February 12, 2004 4:59 PM
Page 62 of 90
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-23
6
DAU23020

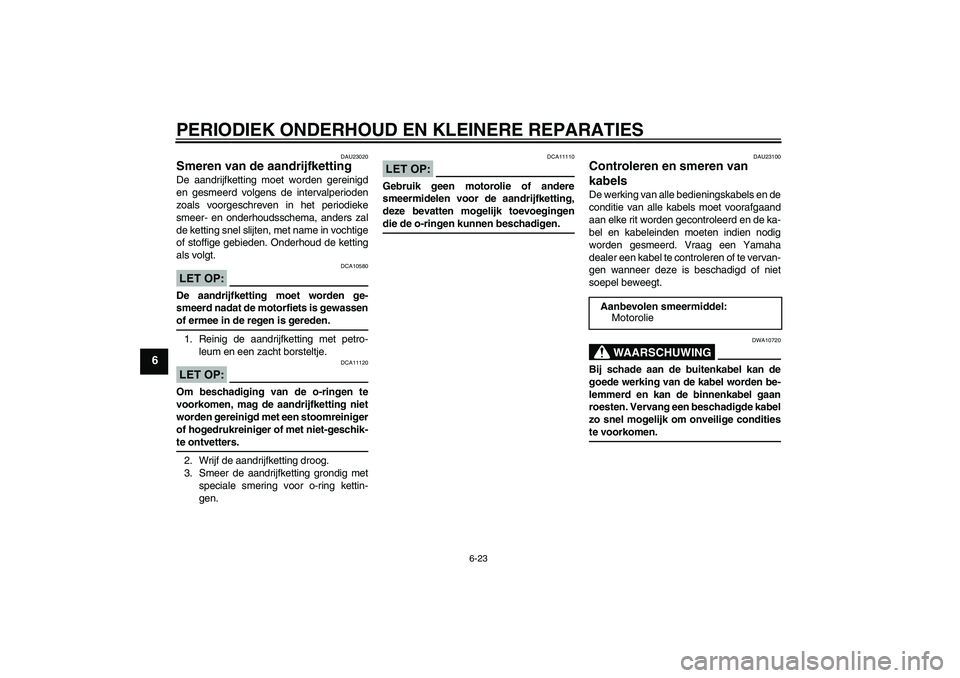

Smeren van de aandrijfketting De aandrijfketting moet worden gereinigd
en gesmeerd volgens de intervalperioden
zoals voorgeschreven in het periodieke
smeer- en onderhoudsschema, anders zal
de ketting snel slijten, met name in vochtige
of stoffige gebieden. Onderhoud de ketting
als volgt.LET OP:
DCA10580
De aandrijfketting moet worden ge-
smeerd nadat de motorfiets is gewassenof ermee in de regen is gereden.
1. Reinig de aandrijfketting met petro-
leum en een zacht borsteltje.LET OP:
DCA11120
Om beschadiging van de o-ringen te
voorkomen, mag de aandrijfketting niet
worden gereinigd met een stoomreiniger
of hogedrukreiniger of met niet-geschik-te ontvetters.
2. Wrijf de aandrijfketting droog.
3. Smeer de aandrijfketting grondig met
speciale smering voor o-ring kettin-
gen.
LET OP:
DCA11110
Gebruik geen motorolie of andere
smeermidelen voor de aandrijfketting,
deze bevatten mogelijk toevoegingendie de o-ringen kunnen beschadigen.
DAU23100
Controleren en smeren van
kabels De werking van alle bedieningskabels en de
conditie van alle kabels moet voorafgaand
aan elke rit worden gecontroleerd en de ka-
bel en kabeleinden moeten indien nodig
worden gesmeerd. Vraag een Yamaha
dealer een kabel te controleren of te vervan-
gen wanneer deze is beschadigd of niet
soepel beweegt.
WAARSCHUWING
DWA10720
Bij schade aan de buitenkabel kan de
goede werking van de kabel worden be-
lemmerd en kan de binnenkabel gaan
roesten. Vervang een beschadigde kabel
zo snel mogelijk om onveilige conditieste voorkomen.Aanbevolen smeermiddel:
Motorolie
5VXD1.book Page 23 Thursday, February 12, 2004 4:59 PM
Page 63 of 90
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-24
6
DAU23110
Controleren en smeren van

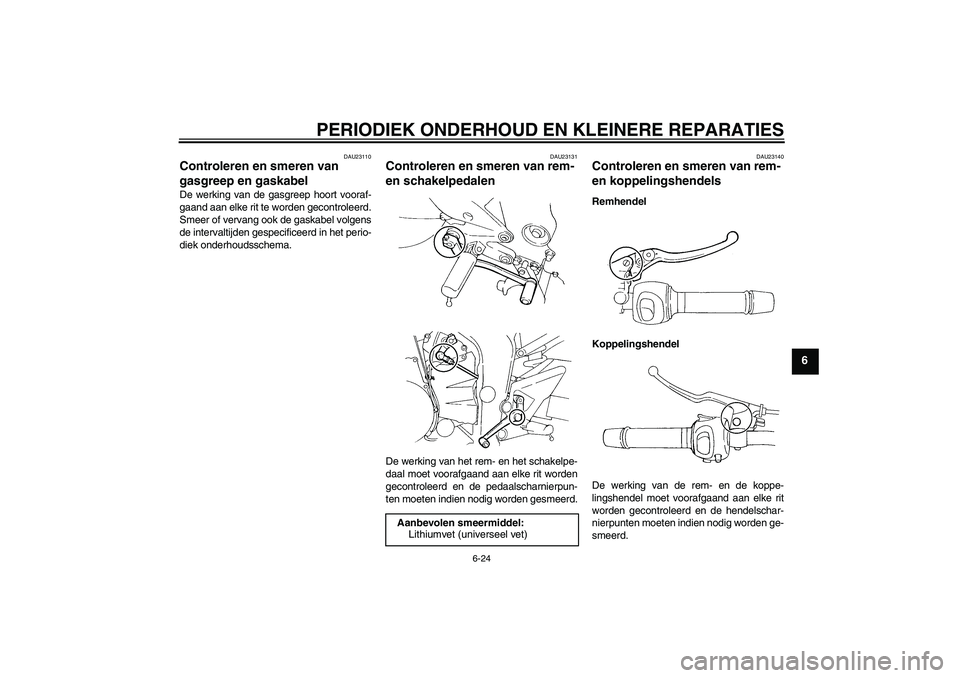

gasgreep en gaskabel De werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Smeer of vervang ook de gaskabel volgens
de intervaltijden gespecificeerd in het perio-
diek onderhoudsschema.
DAU23131
Controleren en smeren van rem-
en schakelpedalen De werking van het rem- en het schakelpe-
daal moet voorafgaand aan elke rit worden
gecontroleerd en de pedaalscharnierpun-
ten moeten indien nodig worden gesmeerd.
DAU23140
Controleren en smeren van rem-
en koppelingshendels Remhendel
Koppelingshendel
De werking van de rem- en de koppe-
lingshendel moet voorafgaand aan elke rit
worden gecontroleerd en de hendelschar-
nierpunten moeten indien nodig worden ge-
smeerd. Aanbevolen smeermiddel:
Lithiumvet (universeel vet)
5VXD1.book Page 24 Thursday, February 12, 2004 4:59 PM
Page 64 of 90
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-25
6
DAU23210
Controleren en smeren van

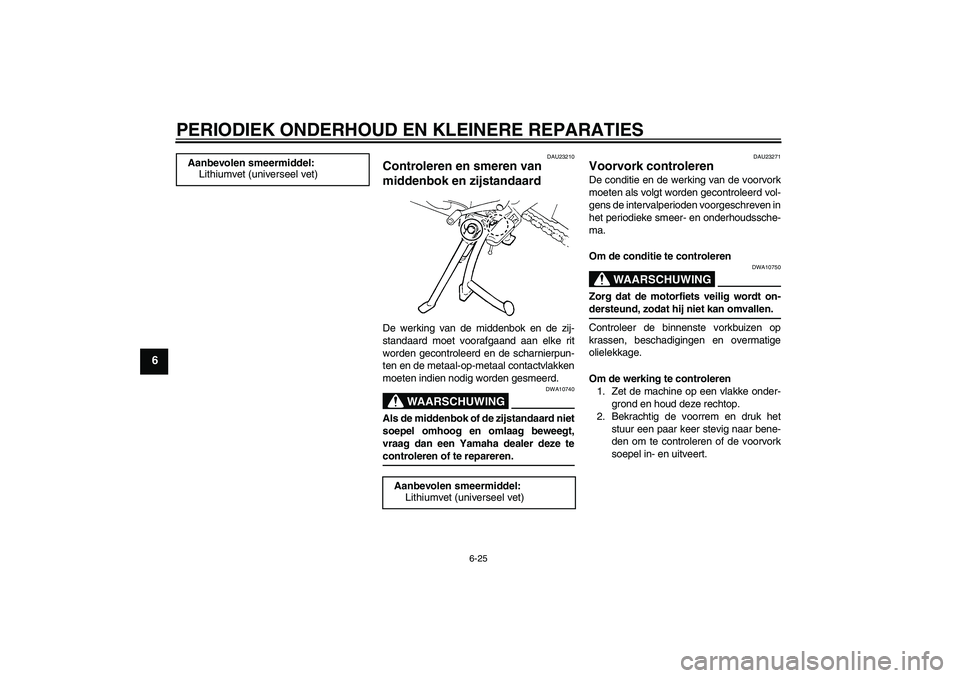

middenbok en zijstandaard De werking van de middenbok en de zij-
standaard moet voorafgaand aan elke rit
worden gecontroleerd en de scharnierpun-
ten en de metaal-op-metaal contactvlakken
moeten indien nodig worden gesmeerd.
WAARSCHUWING
DWA10740
Als de middenbok of de zijstandaard niet
soepel omhoog en omlaag beweegt,
vraag dan een Yamaha dealer deze tecontroleren of te repareren.
DAU23271
Voorvork controleren De conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden voorgeschreven in
het periodieke smeer- en onderhoudssche-
ma.
Om de conditie te controleren
WAARSCHUWING
DWA10750
Zorg dat de motorfiets veilig wordt on-dersteund, zodat hij niet kan omvallen.
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werking te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert. Aanbevolen smeermiddel:
Lithiumvet (universeel vet)
Aanbevolen smeermiddel:
Lithiumvet (universeel vet)
5VXD1.book Page 25 Thursday, February 12, 2004 4:59 PM
Page 65 of 90
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-26
6

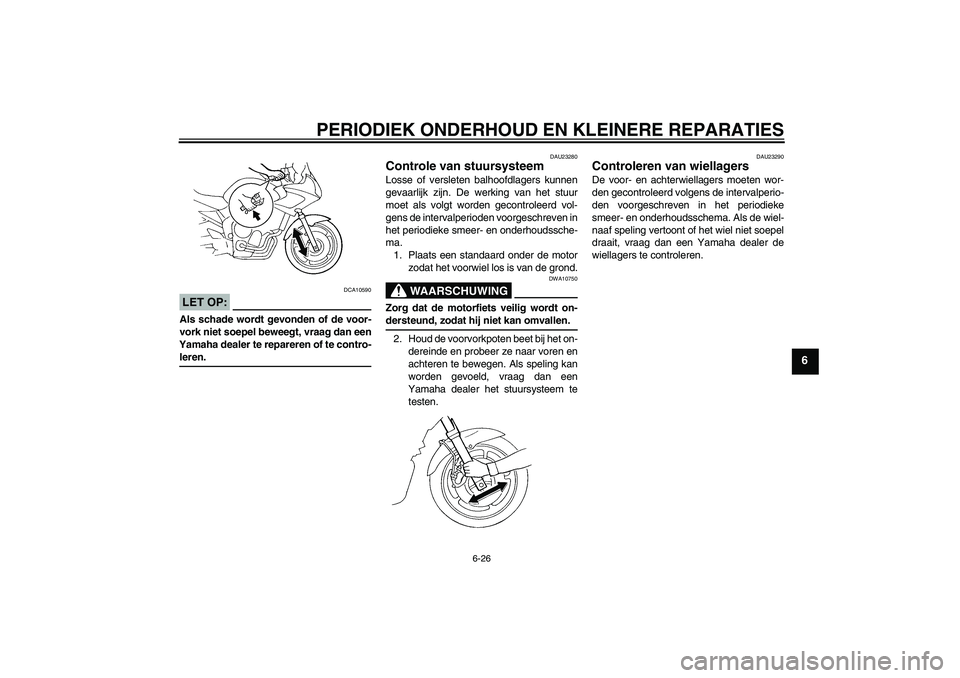

LET OP:
DCA10590
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan een
Yamaha dealer te repareren of te contro-leren.
DAU23280
Controle van stuursysteem Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuur
moet als volgt worden gecontroleerd vol-
gens de intervalperioden voorgeschreven in
het periodieke smeer- en onderhoudssche-
ma.
1. Plaats een standaard onder de motor
zodat het voorwiel los is van de grond.
WAARSCHUWING
DWA10750
Zorg dat de motorfiets veilig wordt on-dersteund, zodat hij niet kan omvallen.
2. Houd de voorvorkpoten beet bij het on-
dereinde en probeer ze naar voren en
achteren te bewegen. Als speling kan
worden gevoeld, vraag dan een
Yamaha dealer het stuursysteem te
testen.
DAU23290
Controleren van wiellagers De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
5VXD1.book Page 26 Thursday, February 12, 2004 4:59 PM
Page 66 of 90
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-27
6
DAU23440

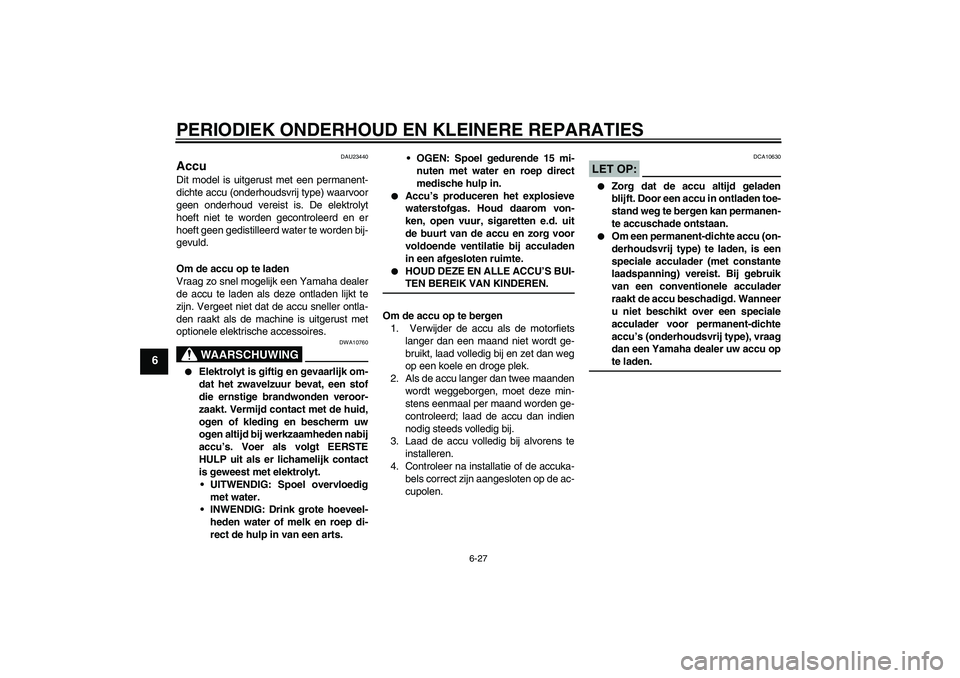

Accu Dit model is uitgerust met een permanent-
dichte accu (onderhoudsvrij type) waarvoor
geen onderhoud vereist is. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden bij-
gevuld.
Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
WAARSCHUWING
DWA10760
Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd contact met de huid,
ogen of kleding en bescherm uw
ogen altijd bij werkzaamheden nabij
accu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloedig
met water.
INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.
Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.
HOUD DEZE EN ALLE ACCU’S BUI-TEN BEREIK VAN KINDEREN.
Om de accu op te bergen
1. Verwijder de accu als de motorfiets
langer dan een maand niet wordt ge-
bruikt, laad volledig bij en zet dan weg
op een koele en droge plek.
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te
installeren.
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de ac-
cupolen.
LET OP:
DCA10630
Zorg dat de accu altijd geladen
blijft. Door een accu in ontladen toe-
stand weg te bergen kan permanen-
te accuschade ontstaan.
Om een permanent-dichte accu (on-
derhoudsvrij type) te laden, is een
speciale acculader (met constante
laadspanning) vereist. Bij gebruik
van een conventionele acculader
raakt de accu beschadigd. Wanneer
u niet beschikt over een speciale
acculader voor permanent-dichte
accu’s (onderhoudsvrij type), vraag
dan een Yamaha dealer uw accu opte laden.
5VXD1.book Page 27 Thursday, February 12, 2004 4:59 PM
Page 67 of 90
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-28
6
DAU32840

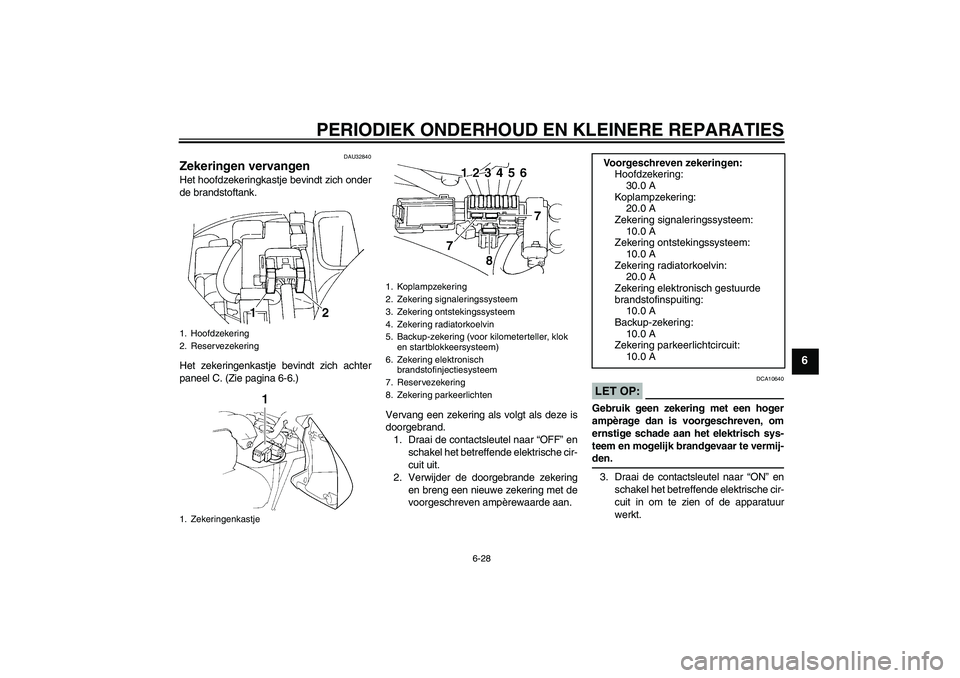

Zekeringen vervangen Het hoofdzekeringkastje bevindt zich onder
de brandstoftank.
Het zekeringenkastje bevindt zich achter
paneel C. (Zie pagina 6-6.)
Vervang een zekering als volgt als deze is
doorgebrand.
1. Draai de contactsleutel naar “OFF” en
schakel het betreffende elektrische cir-
cuit uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
LET OP:
DCA10640
Gebruik geen zekering met een hoger
ampèrage dan is voorgeschreven, om
ernstige schade aan het elektrisch sys-
teem en mogelijk brandgevaar te vermij-den.
3. Draai de contactsleutel naar “ON” en
schakel het betreffende elektrische cir-
cuit in om te zien of de apparatuur
werkt.
1. Hoofdzekering
2. Reservezekering
1. Zekeringenkastje
1. Koplampzekering
2. Zekering signaleringssysteem
3. Zekering ontstekingssysteem
4. Zekering radiatorkoelvin
5. Backup-zekering (voor kilometerteller, klok
en startblokkeersysteem)
6. Zekering elektronisch
brandstofinjectiesysteem
7. Reservezekering
8. Zekering parkeerlichten
Voorgeschreven zekeringen:
Hoofdzekering:
30.0 A
Koplampzekering:
20.0 A
Zekering signaleringssysteem:
10.0 A
Zekering ontstekingssysteem:
10.0 A
Zekering radiatorkoelvin:
20.0 A
Zekering elektronisch gestuurde
brandstofinspuiting:
10.0 A
Backup-zekering:
10.0 A
Zekering parkeerlichtcircuit:
10.0 A
5VXD1.book Page 28 Thursday, February 12, 2004 4:59 PM

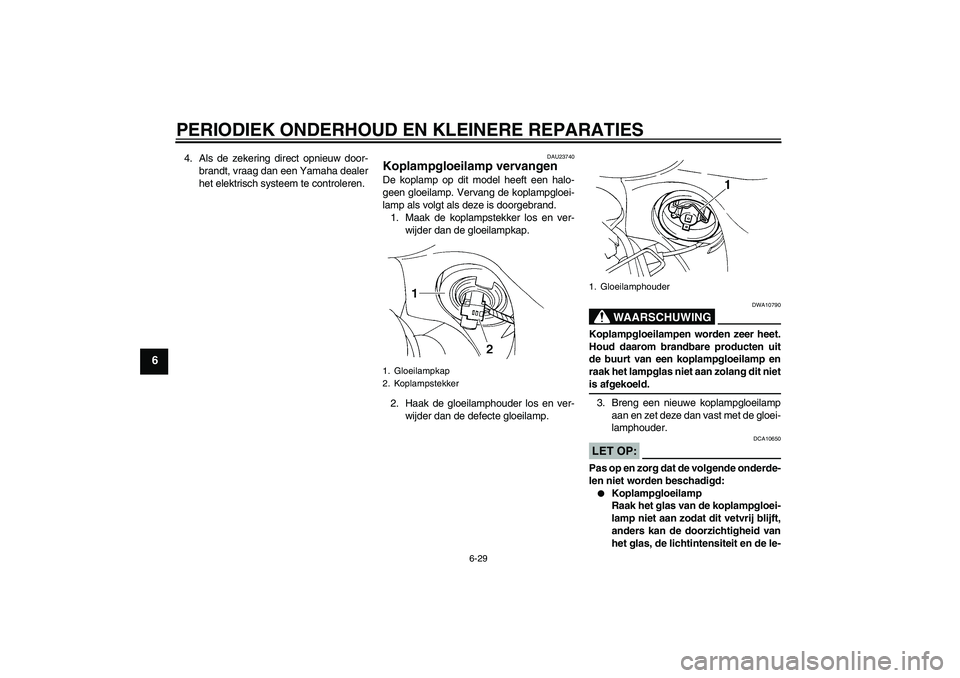

Page 68 of 90
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-29
6
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
DAU23740
Koplampgloeilamp vervangen De koplamp op dit model heeft een halo-
geen gloeilamp. Vervang de koplampgloei-
lamp als volgt als deze is doorgebrand.
1. Maak de koplampstekker los en ver-
wijder dan de gloeilampkap.
2. Haak de gloeilamphouder los en ver-
wijder dan de defecte gloeilamp.
WAARSCHUWING
DWA10790
Koplampgloeilampen worden zeer heet.
Houd daarom brandbare producten uit
de buurt van een koplampgloeilamp en
raak het lampglas niet aan zolang dit nietis afgekoeld.
3. Breng een nieuwe koplampgloeilamp
aan en zet deze dan vast met de gloei-
lamphouder.LET OP:
DCA10650
Pas op en zorg dat de volgende onderde-
len niet worden beschadigd:
Koplampgloeilamp
Raak het glas van de koplampgloei-
lamp niet aan zodat dit vetvrij blijft,
anders kan de doorzichtigheid van
het glas, de lichtintensiteit en de le-
1. Gloeilampkap
2. Koplampstekker
1. Gloeilamphouder
5VXD1.book Page 29 Thursday, February 12, 2004 4:59 PM

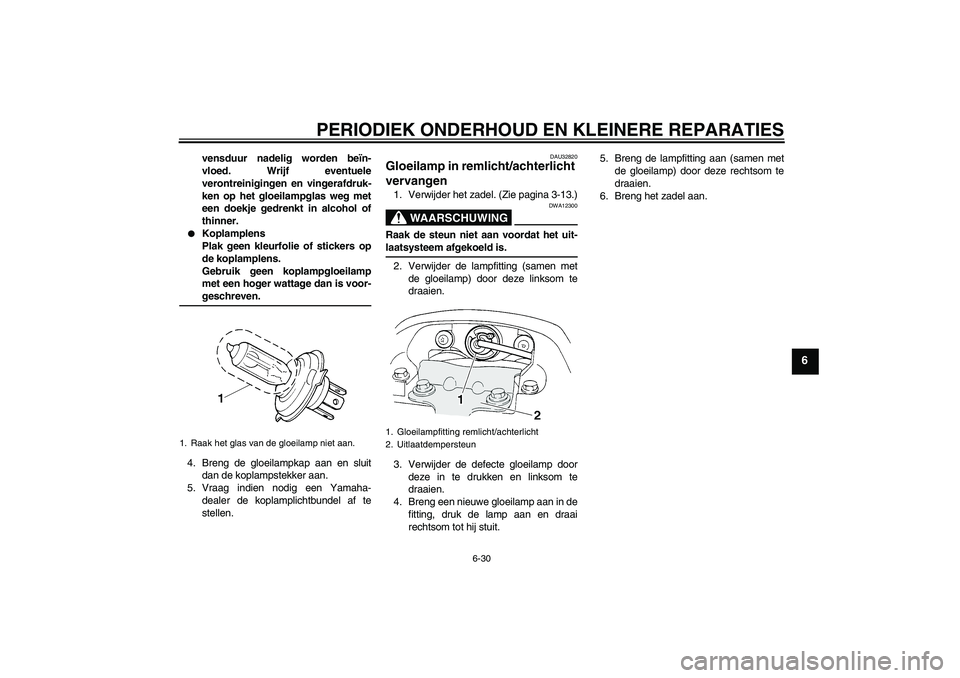

Page 69 of 90
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-30
6
vensduur nadelig worden beïn-
vloed. Wrijf eventuele
verontreinigingen en vingerafdruk-
ken op het gloeilampglas weg met
een doekje gedrenkt in alcohol of
thinner.
Koplamplens
Plak geen kleurfolie of stickers op
de koplamplens.
Gebruik geen koplampgloeilamp
met een hoger wattage dan is voor-geschreven.
4. Breng de gloeilampkap aan en sluit
dan de koplampstekker aan.
5. Vraag indien nodig een Yamaha-
dealer de koplamplichtbundel af te
stellen.
DAU32820
Gloeilamp in remlicht/achterlicht
vervangen 1. Verwijder het zadel. (Zie pagina 3-13.)
WAARSCHUWING
DWA12300
Raak de steun niet aan voordat het uit-laatsysteem afgekoeld is.
2. Verwijder de lampfitting (samen met
de gloeilamp) door deze linksom te
draaien.
3. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te
draaien.
4. Breng een nieuwe gloeilamp aan in de
fitting, druk de lamp aan en draai
rechtsom tot hij stuit.5. Breng de lampfitting aan (samen met
de gloeilamp) door deze rechtsom te
draaien.
6. Breng het zadel aan.
1. Raak het glas van de gloeilamp niet aan.
1. Gloeilampfitting remlicht/achterlicht
2. Uitlaatdempersteun
5VXD1.book Page 30 Thursday, February 12, 2004 4:59 PM

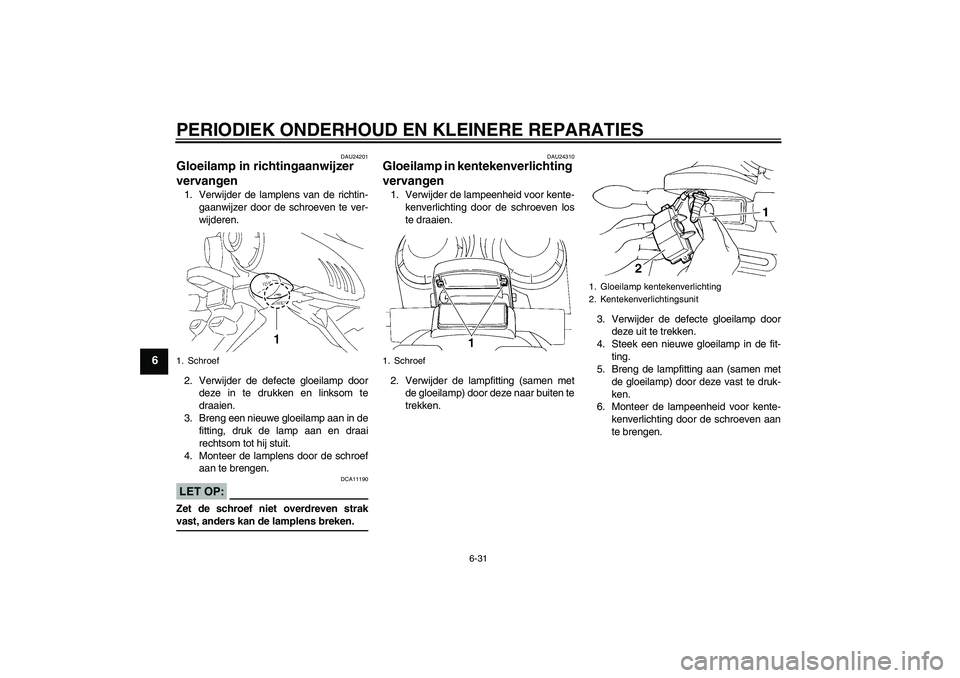

Page 70 of 90
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-31
6
DAU24201
Gloeilamp in richtingaanwijzer
vervangen 1. Verwijder de lamplens van de richtin-
gaanwijzer door de schroeven te ver-
wijderen.
2. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te
draaien.
3. Breng een nieuwe gloeilamp aan in de
fitting, druk de lamp aan en draai
rechtsom tot hij stuit.
4. Monteer de lamplens door de schroef
aan te brengen.LET OP:
DCA11190
Zet de schroef niet overdreven strakvast, anders kan de lamplens breken.
DAU24310
Gloeilamp in kentekenverlichting
vervangen 1. Verwijder de lampeenheid voor kente-
kenverlichting door de schroeven los
te draaien.
2. Verwijder de lampfitting (samen met
de gloeilamp) door deze naar buiten te
trekken.3. Verwijder de defecte gloeilamp door
deze uit te trekken.
4. Steek een nieuwe gloeilamp in de fit-
ting.
5. Breng de lampfitting aan (samen met
de gloeilamp) door deze vast te druk-
ken.
6. Monteer de lampeenheid voor kente-
kenverlichting door de schroeven aan
te brengen.
1. Schroef
1. Schroef
1. Gloeilamp kentekenverlichting
2. Kentekenverlichtingsunit
5VXD1.book Page 31 Thursday, February 12, 2004 4:59 PM
