YAMAHA FZ6 S 2004 Instructieboekje (in Dutch)
Manufacturer: YAMAHA, Model Year: 2004, Model line: FZ6 S, Model: YAMAHA FZ6 S 2004Pages: 90, PDF Size: 4.4 MB

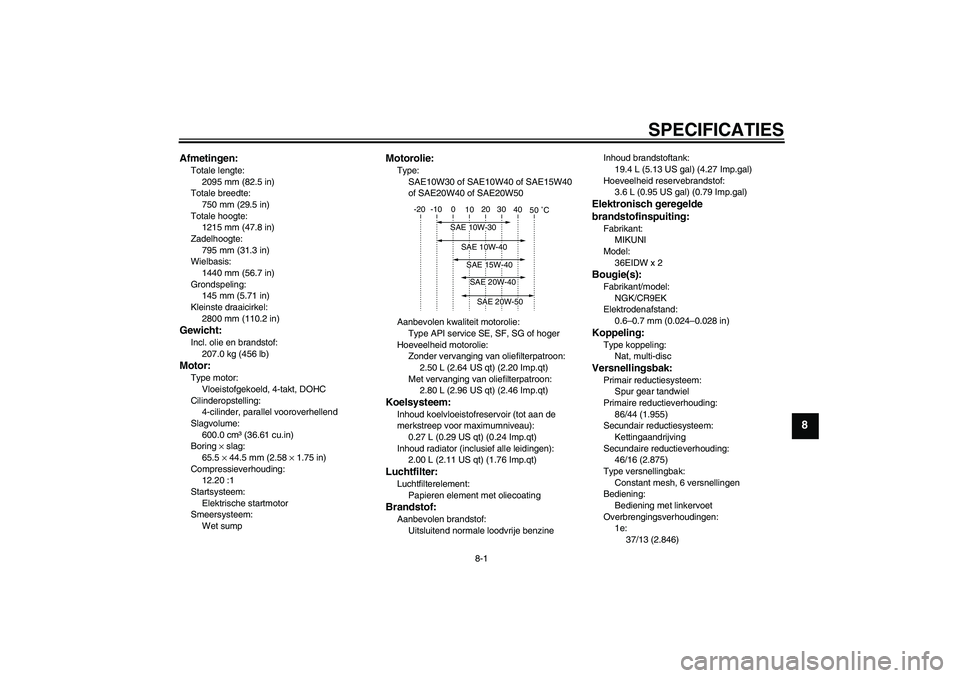

Page 81 of 90
SPECIFICATIES
8-1
8
Afmetingen:Totale lengte:
2095 mm (82.5 in)
Totale breedte:
750 mm (29.5 in)
Totale hoogte:
1215 mm (47.8 in)
Zadelhoogte:
795 mm (31.3 in)
Wielbasis:
1440 mm (56.7 in)
Grondspeling:
145 mm (5.71 in)
Kleinste draaicirkel:
2800 mm (110.2 in)Gewicht:Incl. olie en brandstof:
207.0 kg (456 lb)Motor:Type motor:
Vloeistofgekoeld, 4-takt, DOHC
Cilinderopstelling:
4-cilinder, parallel vooroverhellend
Slagvolume:
600.0 cm³ (36.61 cu.in)
Boring × slag:
65.5 × 44.5 mm (2.58 × 1.75 in)
Compressieverhouding:
12.20 :1
Startsysteem:
Elektrische startmotor
Smeersysteem:
Wet sump
Motorolie:Type:
SAE10W30 of SAE10W40 of SAE15W40
of SAE20W40 of SAE20W50
Aanbevolen kwaliteit motorolie:
Type API service SE, SF, SG of hoger
Hoeveelheid motorolie:
Zonder vervanging van oliefilterpatroon:
2.50 L (2.64 US qt) (2.20 Imp.qt)
Met vervanging van oliefilterpatroon:
2.80 L (2.96 US qt) (2.46 Imp.qt)Koelsysteem:Inhoud koelvloeistofreservoir (tot aan de
merkstreep voor maximumniveau):
0.27 L (0.29 US qt) (0.24 Imp.qt)
Inhoud radiator (inclusief alle leidingen):
2.00 L (2.11 US qt) (1.76 Imp.qt)Luchtfilter:Luchtfilterelement:
Papieren element met oliecoatingBrandstof:Aanbevolen brandstof:
Uitsluitend normale loodvrije benzineInhoud brandstoftank:
19.4 L (5.13 US gal) (4.27 Imp.gal)
Hoeveelheid reservebrandstof:
3.6 L (0.95 US gal) (0.79 Imp.gal)
Elektronisch geregelde
brandstofinspuiting:Fabrikant:
MIKUNI
Model:
36EIDW x 2Bougie(s):Fabrikant/model:
NGK/CR9EK
Elektrodenafstand:
0.6–0.7 mm (0.024–0.028 in)Koppeling:Type koppeling:
Nat, multi-discVersnellingsbak:Primair reductiesysteem:
Spur gear tandwiel
Primaire reductieverhouding:
86/44 (1.955)
Secundair reductiesysteem:
Kettingaandrijving
Secundaire reductieverhouding:
46/16 (2.875)
Type versnellingbak:
Constant mesh, 6 versnellingen
Bediening:
Bediening met linkervoet
Overbrengingsverhoudingen:
1e:
37/13 (2.846)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
5VXD1.book Page 1 Thursday, February 12, 2004 4:59 PM

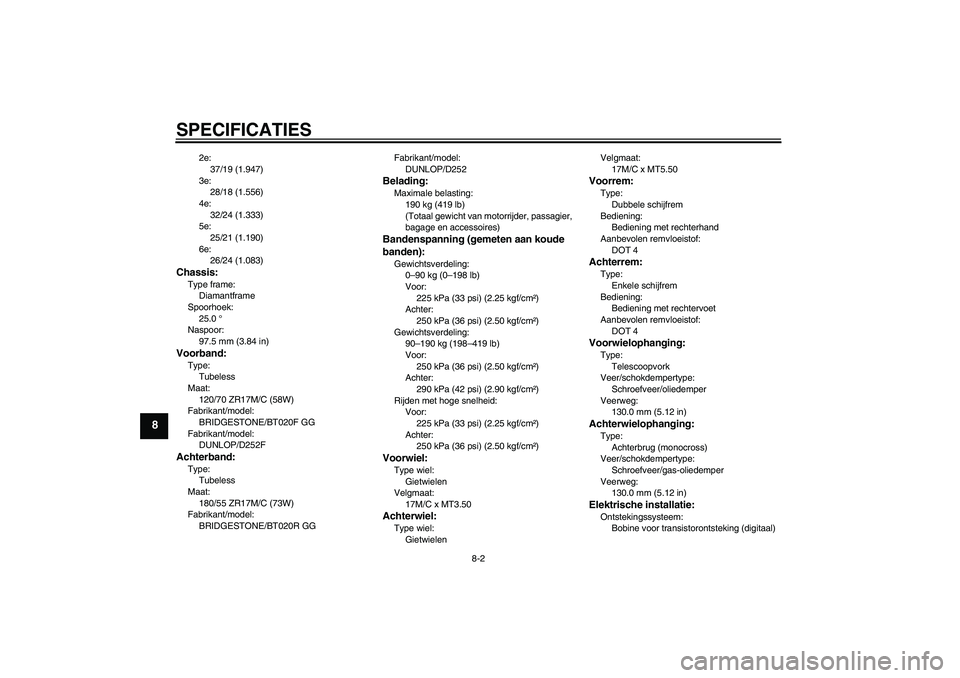

Page 82 of 90
SPECIFICATIES
8-2
8
2e:
37/19 (1.947)
3e:
28/18 (1.556)
4e:
32/24 (1.333)
5e:
25/21 (1.190)
6e:
26/24 (1.083)
Chassis:Type frame:
Diamantframe
Spoorhoek:
25.0 °
Naspoor:
97.5 mm (3.84 in)Voorband:Type:
Tubeless
Maat:
120/70 ZR17M/C (58W)
Fabrikant/model:
BRIDGESTONE/BT020F GG
Fabrikant/model:
DUNLOP/D252FAchterband:Type:
Tubeless
Maat:
180/55 ZR17M/C (73W)
Fabrikant/model:
BRIDGESTONE/BT020R GGFabrikant/model:
DUNLOP/D252
Belading:Maximale belasting:
190 kg (419 lb)
(Totaal gewicht van motorrijder, passagier,
bagage en accessoires)Bandenspanning (gemeten aan koude
banden):Gewichtsverdeling:
0–90 kg (0–198 lb)
Voor:
225 kPa (33 psi) (2.25 kgf/cm²)
Achter:
250 kPa (36 psi) (2.50 kgf/cm²)
Gewichtsverdeling:
90–190 kg (198–419 lb)
Voor:
250 kPa (36 psi) (2.50 kgf/cm²)
Achter:
290 kPa (42 psi) (2.90 kgf/cm²)
Rijden met hoge snelheid:
Voor:
225 kPa (33 psi) (2.25 kgf/cm²)
Achter:
250 kPa (36 psi) (2.50 kgf/cm²)Voorwiel:Type wiel:
Gietwielen
Velgmaat:
17M/C x MT3.50Achterwiel:Type wiel:
GietwielenVelgmaat:
17M/C x MT5.50
Voorrem:Type:
Dubbele schijfrem
Bediening:
Bediening met rechterhand
Aanbevolen remvloeistof:
DOT 4Achterrem:Type:
Enkele schijfrem
Bediening:
Bediening met rechtervoet
Aanbevolen remvloeistof:
DOT 4Voorwielophanging:Type:
Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
130.0 mm (5.12 in)Achterwielophanging:Type:
Achterbrug (monocross)
Veer/schokdempertype:
Schroefveer/gas-oliedemper
Veerweg:
130.0 mm (5.12 in)Elektrische installatie:Ontstekingssysteem:
Bobine voor transistorontsteking (digitaal)
5VXD1.book Page 2 Thursday, February 12, 2004 4:59 PM

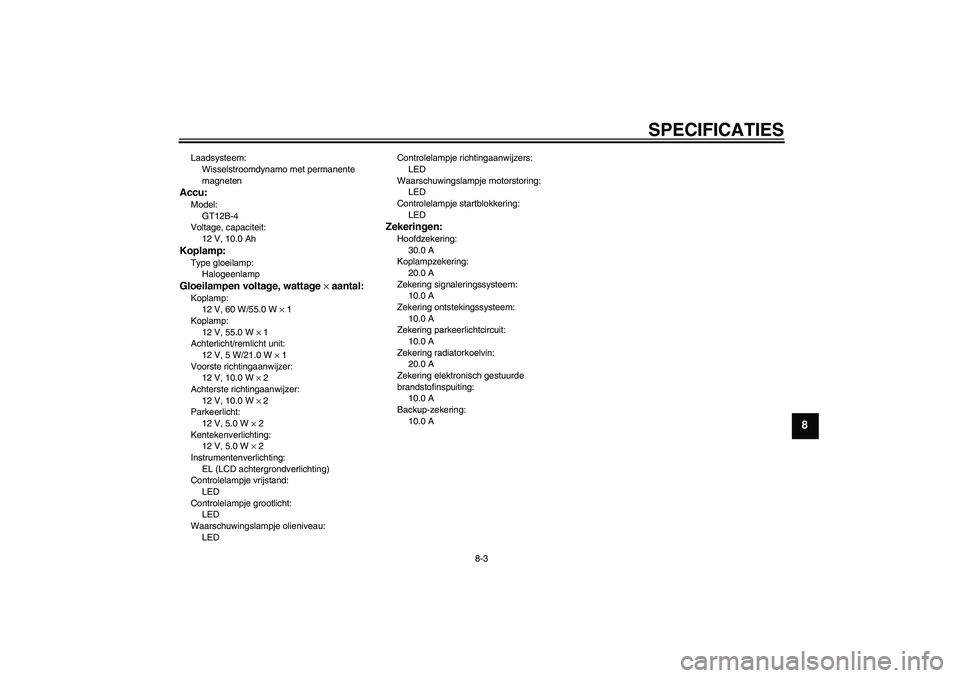

Page 83 of 90
SPECIFICATIES
8-3
8
Laadsysteem:
Wisselstroomdynamo met permanente
magnetenAccu:Model:
GT12B-4
Voltage, capaciteit:
12 V, 10.0 AhKoplamp:Type gloeilamp:
HalogeenlampGloeilampen voltage, wattage × aantal:Koplamp:
12 V, 60 W/55.0 W × 1
Koplamp:
12 V, 55.0 W × 1
Achterlicht/remlicht unit:
12 V, 5 W/21.0 W × 1
Voorste richtingaanwijzer:
12 V, 10.0 W × 2
Achterste richtingaanwijzer:
12 V, 10.0 W × 2
Parkeerlicht:
12 V, 5.0 W × 2
Kentekenverlichting:
12 V, 5.0 W × 2
Instrumentenverlichting:
EL (LCD achtergrondverlichting)
Controlelampje vrijstand:
LED
Controlelampje grootlicht:
LED
Waarschuwingslampje olieniveau:
LEDControlelampje richtingaanwijzers:
LED
Waarschuwingslampje motorstoring:
LED
Controlelampje startblokkering:
LED
Zekeringen:Hoofdzekering:
30.0 A
Koplampzekering:
20.0 A
Zekering signaleringssysteem:
10.0 A
Zekering ontstekingssysteem:
10.0 A
Zekering parkeerlichtcircuit:
10.0 A
Zekering radiatorkoelvin:
20.0 A
Zekering elektronisch gestuurde
brandstofinspuiting:
10.0 A
Backup-zekering:
10.0 A
5VXD1.book Page 3 Thursday, February 12, 2004 4:59 PM

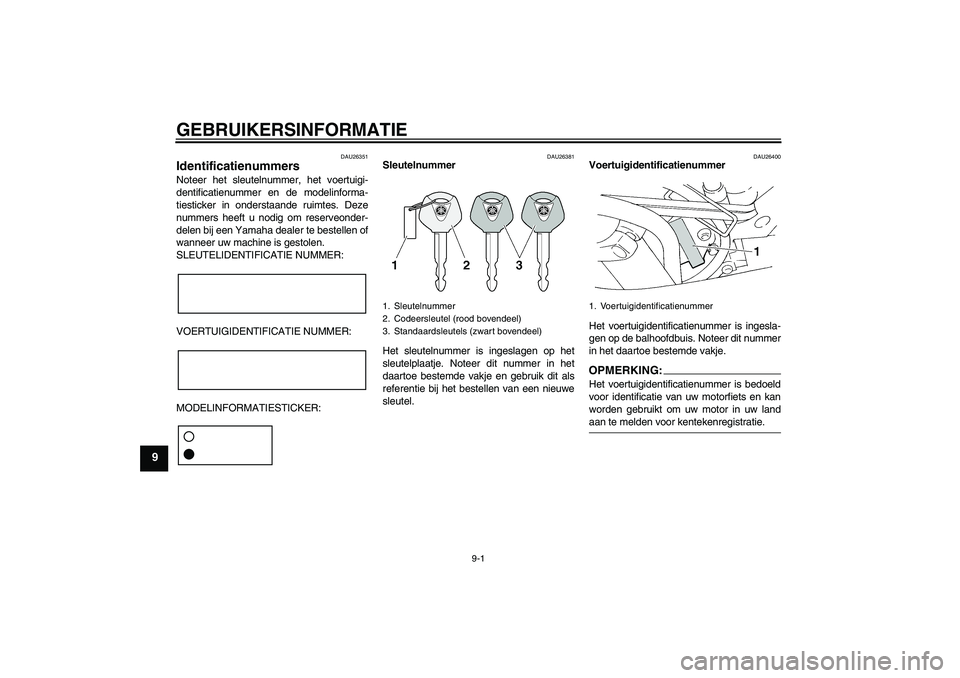

Page 84 of 90
GEBRUIKERSINFORMATIE
9-1
9
DAU26351
Identificatienummers Noteer het sleutelnummer, het voertuigi-
dentificatienummer en de modelinforma-
tiesticker in onderstaande ruimtes. Deze
nummers heeft u nodig om reserveonder-
delen bij een Yamaha dealer te bestellen of
wanneer uw machine is gestolen.
SLEUTELIDENTIFICATIE NUMMER:
VOERTUIGIDENTIFICATIE NUMMER:
MODELINFORMATIESTICKER:
DAU26381
Sleutelnummer
Het sleutelnummer is ingeslagen op het
sleutelplaatje. Noteer dit nummer in het
daartoe bestemde vakje en gebruik dit als
referentie bij het bestellen van een nieuwe
sleutel.
DAU26400
Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.OPMERKING:Het voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw landaan te melden voor kentekenregistratie.
1. Sleutelnummer
2. Codeersleutel (rood bovendeel)
3. Standaardsleutels (zwart bovendeel)
1. Voertuigidentificatienummer
5VXD1.book Page 1 Thursday, February 12, 2004 4:59 PM

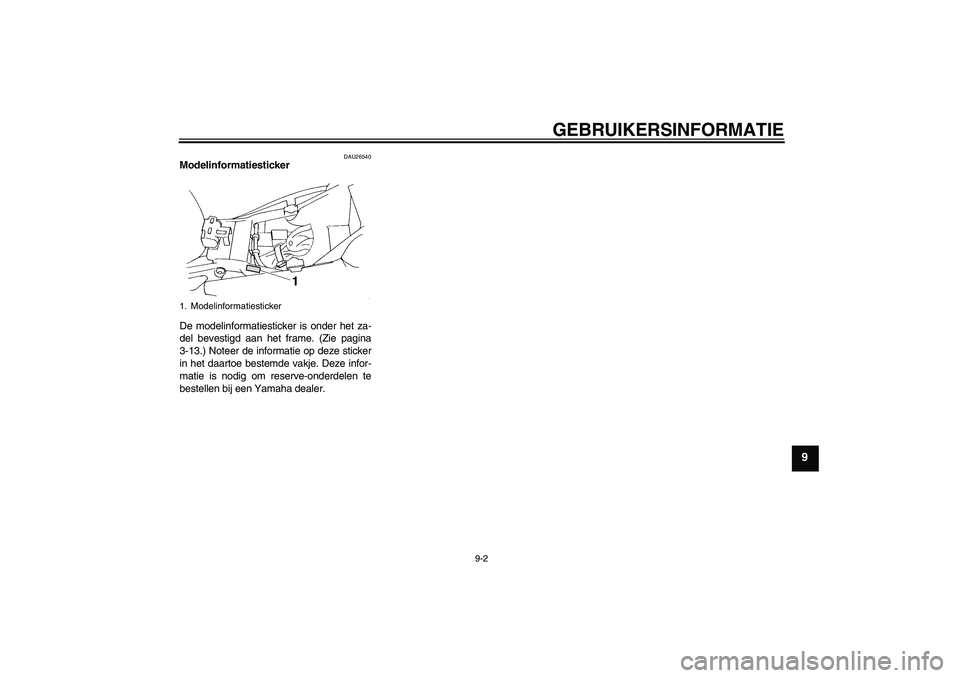

Page 85 of 90
GEBRUIKERSINFORMATIE
9-2
9
DAU26540
Modelinformatiesticker
De modelinformatiesticker is onder het za-
del bevestigd aan het frame. (Zie pagina
3-13.) Noteer de informatie op deze sticker
in het daartoe bestemde vakje. Deze infor-
matie is nodig om reserve-onderdelen te
bestellen bij een Yamaha dealer.1. Modelinformatiesticker
5VXD1.book Page 2 Thursday, February 12, 2004 4:59 PM

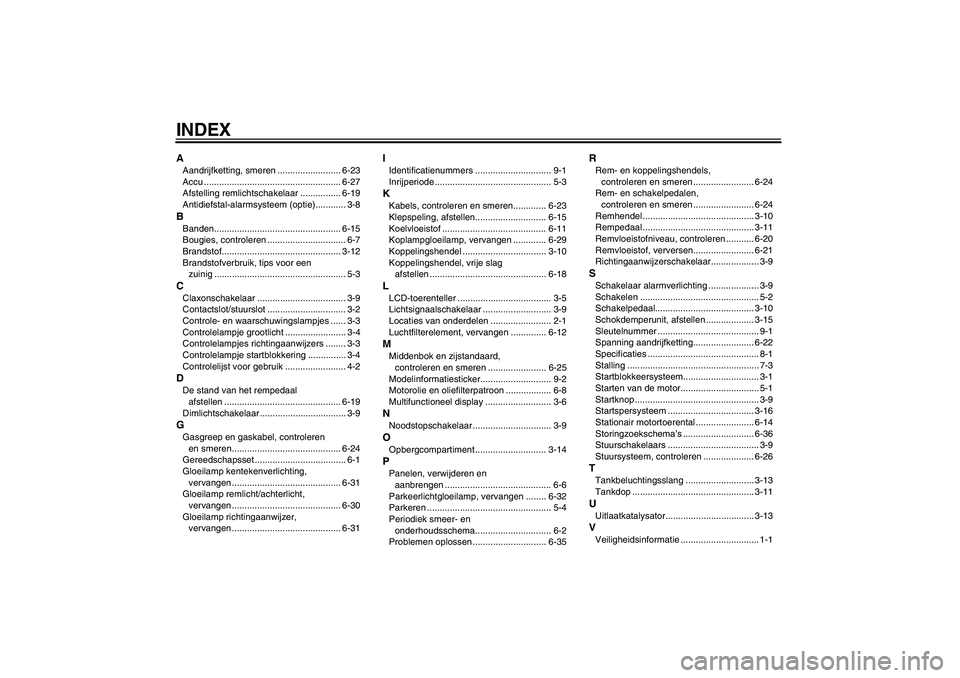

Page 86 of 90
INDEXAAandrijfketting, smeren ......................... 6-23
Accu ...................................................... 6-27
Afstelling remlichtschakelaar ................ 6-19
Antidiefstal-alarmsysteem (optie)............ 3-8BBanden.................................................. 6-15
Bougies, controleren ............................... 6-7
Brandstof............................................... 3-12
Brandstofverbruik, tips voor een
zuinig .................................................... 5-3CClaxonschakelaar ................................... 3-9
Contactslot/stuurslot ............................... 3-2
Controle- en waarschuwingslampjes ...... 3-3
Controlelampje grootlicht ........................ 3-4
Controlelampjes richtingaanwijzers ........ 3-3
Controlelampje startblokkering ............... 3-4
Controlelijst voor gebruik ........................ 4-2DDe stand van het rempedaal
afstellen .............................................. 6-19
Dimlichtschakelaar .................................. 3-9GGasgreep en gaskabel, controleren
en smeren........................................... 6-24
Gereedschapsset .................................... 6-1
Gloeilamp kentekenverlichting,
vervangen ........................................... 6-31
Gloeilamp remlicht/achterlicht,
vervangen ........................................... 6-30
Gloeilamp richtingaanwijzer,
vervangen ........................................... 6-31
IIdentificatienummers .............................. 9-1
Inrijperiode .............................................. 5-3KKabels, controleren en smeren............. 6-23
Klepspeling, afstellen............................ 6-15
Koelvloeistof ......................................... 6-11
Koplampgloeilamp, vervangen ............. 6-29
Koppelingshendel ................................. 3-10
Koppelingshendel, vrije slag
afstellen .............................................. 6-18LLCD-toerenteller ..................................... 3-5
Lichtsignaalschakelaar ........................... 3-9
Locaties van onderdelen ........................ 2-1
Luchtfilterelement, vervangen .............. 6-12MMiddenbok en zijstandaard,
controleren en smeren ....................... 6-25
Modelinformatiesticker............................ 9-2
Motorolie en oliefilterpatroon .................. 6-8
Multifunctioneel display .......................... 3-6NNoodstopschakelaar ............................... 3-9OOpbergcompartiment ............................ 3-14PPanelen, verwijderen en
aanbrengen .......................................... 6-6
Parkeerlichtgloeilamp, vervangen ........ 6-32
Parkeren ................................................. 5-4
Periodiek smeer- en
onderhoudsschema.............................. 6-2
Problemen oplossen ............................. 6-35
RRem- en koppelingshendels,
controleren en smeren ........................ 6-24
Rem- en schakelpedalen,
controleren en smeren ........................ 6-24
Remhendel ............................................ 3-10
Rempedaal ............................................ 3-11
Remvloeistofniveau, controleren ........... 6-20
Remvloeistof, verversen........................ 6-21
Richtingaanwijzerschakelaar................... 3-9SSchakelaar alarmverlichting .................... 3-9
Schakelen ............................................... 5-2
Schakelpedaal....................................... 3-10
Schokdemperunit, afstellen ................... 3-15
Sleutelnummer ........................................ 9-1
Spanning aandrijfketting........................ 6-22
Specificaties ............................................ 8-1
Stalling .................................................... 7-3
Startblokkeersysteem.............................. 3-1
Starten van de motor............................... 5-1
Startknop ................................................. 3-9
Startspersysteem .................................. 3-16
Stationair motortoerental ....................... 6-14
Storingzoekschema’s ............................ 6-36
Stuurschakelaars .................................... 3-9
Stuursysteem, controleren .................... 6-26TTankbeluchtingsslang ........................... 3-13
Tankdop ................................................ 3-11UUitlaatkatalysator................................... 3-13VVeiligheidsinformatie ............................... 1-1
5VXD1.book Page 1 Thursday, February 12, 2004 4:59 PM

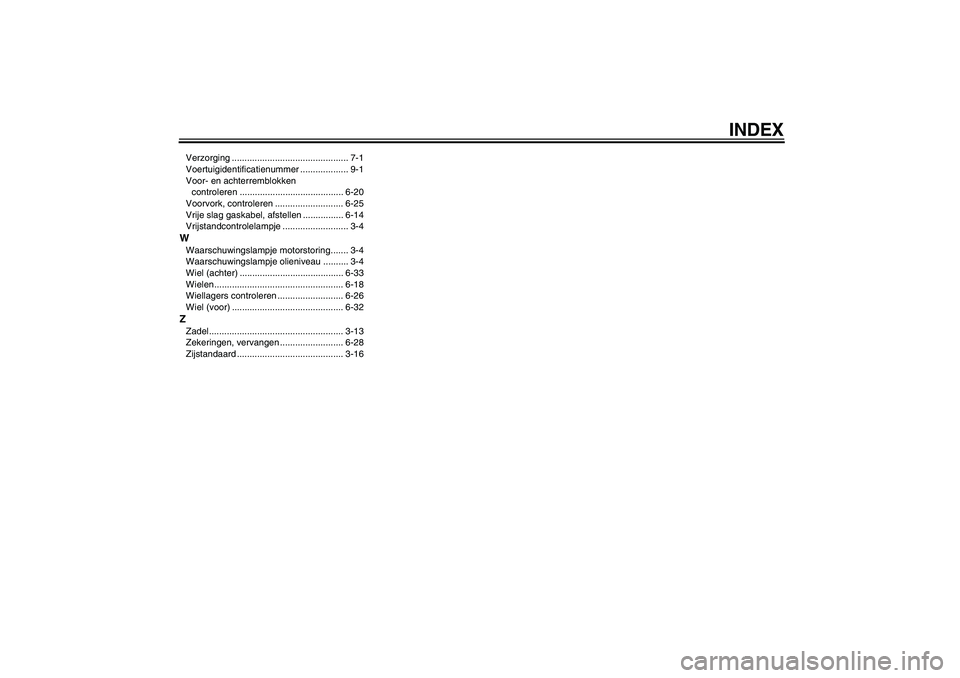

Page 87 of 90
INDEX
Verzorging .............................................. 7-1
Voertuigidentificatienummer ................... 9-1
Voor- en achterremblokken
controleren ......................................... 6-20
Voorvork, controleren ........................... 6-25
Vrije slag gaskabel, afstellen ................ 6-14
Vrijstandcontrolelampje .......................... 3-4WWaarschuwingslampje motorstoring....... 3-4
Waarschuwingslampje olieniveau .......... 3-4
Wiel (achter) ......................................... 6-33
Wielen................................................... 6-18
Wiellagers controleren .......................... 6-26
Wiel (voor) ............................................ 6-32ZZadel..................................................... 3-13
Zekeringen, vervangen ......................... 6-28
Zijstandaard .......................................... 3-16
5VXD1.book Page 2 Thursday, February 12, 2004 4:59 PM
Page 88 of 90
A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM
Page 89 of 90
A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM
Page 90 of 90
GEDRUKT OP KRINGLOOPPAPIER
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2003.07-0.4×4 CR
(D)5VX-28199-D1
FZ6-S
HANDLEIDING
