Page 81 of 90

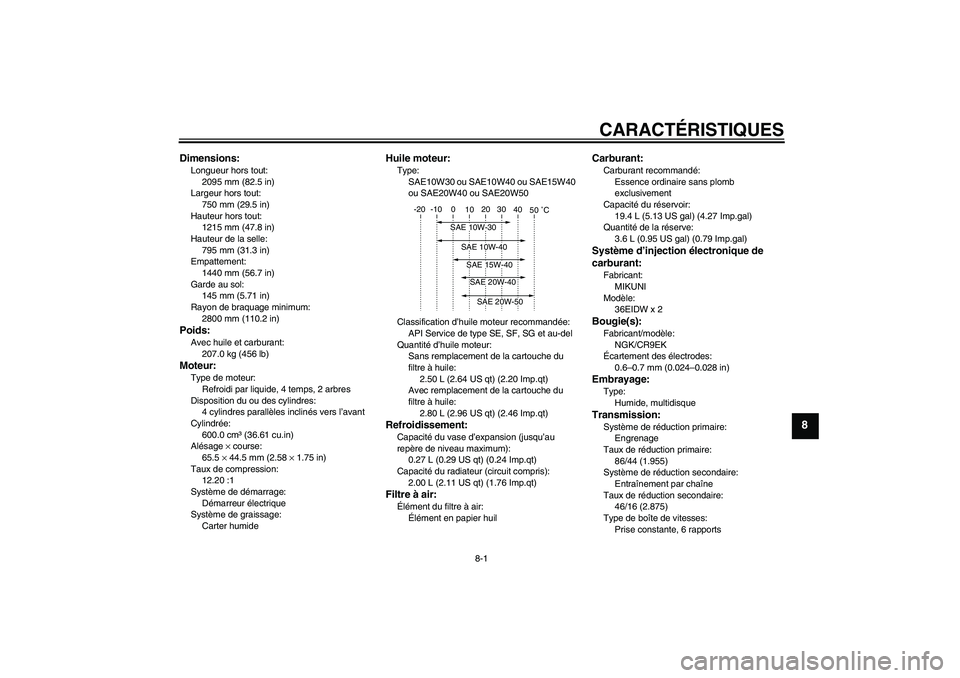

CARACTÉRISTIQUES
8-1
8
Dimensions:Longueur hors tout:
2095 mm (82.5 in)
Largeur hors tout:
750 mm (29.5 in)
Hauteur hors tout:
1215 mm (47.8 in)
Hauteur de la selle:
795 mm (31.3 in)
Empattement:
1440 mm (56.7 in)
Garde au sol:
145 mm (5.71 in)
Rayon de braquage minimum:
2800 mm (110.2 in)Poids:Avec huile et carburant:
207.0 kg (456 lb)Moteur:Type de moteur:
Refroidi par liquide, 4 temps, 2 arbres
Disposition du ou des cylindres:
4 cylindres parallèles inclinés vers l’avant
Cylindrée:
600.0 cm³ (36.61 cu.in)
Alésage × course:
65.5 × 44.5 mm (2.58 × 1.75 in)
Taux de compression:
12.20 :1
Système de démarrage:
Démarreur électrique
Système de graissage:
Carter humide
Huile moteur:Type:
SAE10W30 ou SAE10W40 ou SAE15W40
ou SAE20W40 ou SAE20W50
Classification d’huile moteur recommandée:
API Service de type SE, SF, SG et au-del
Quantité d’huile moteur:
Sans remplacement de la cartouche du
filtre à huile:
2.50 L (2.64 US qt) (2.20 Imp.qt)
Avec remplacement de la cartouche du
filtre à huile:
2.80 L (2.96 US qt) (2.46 Imp.qt)Refroidissement:Capacité du vase d’expansion (jusqu’au
repère de niveau maximum):
0.27 L (0.29 US qt) (0.24 Imp.qt)
Capacité du radiateur (circuit compris):
2.00 L (2.11 US qt) (1.76 Imp.qt)Filtre à air:Élément du filtre à air:
Élément en papier huil
Carburant:Carburant recommandé:
Essence ordinaire sans plomb
exclusivement
Capacité du réservoir:
19.4 L (5.13 US gal) (4.27 Imp.gal)
Quantité de la réserve:
3.6 L (0.95 US gal) (0.79 Imp.gal)Système d’injection électronique de
carburant:Fabricant:
MIKUNI
Modèle:
36EIDW x 2Bougie(s):Fabricant/modèle:
NGK/CR9EK
Écartement des électrodes:
0.6–0.7 mm (0.024–0.028 in)Embrayage:Type:
Humide, multidisqueTransmission:Système de réduction primaire:
Engrenage
Taux de réduction primaire:
86/44 (1.955)
Système de réduction secondaire:
Entraînement par chaîne
Taux de réduction secondaire:
46/16 (2.875)
Type de boîte de vitesses:
Prise constante, 6 rapports
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40
5VXF1.book Page 1 Thursday, February 12, 2004 11:27 AM
Page 82 of 90

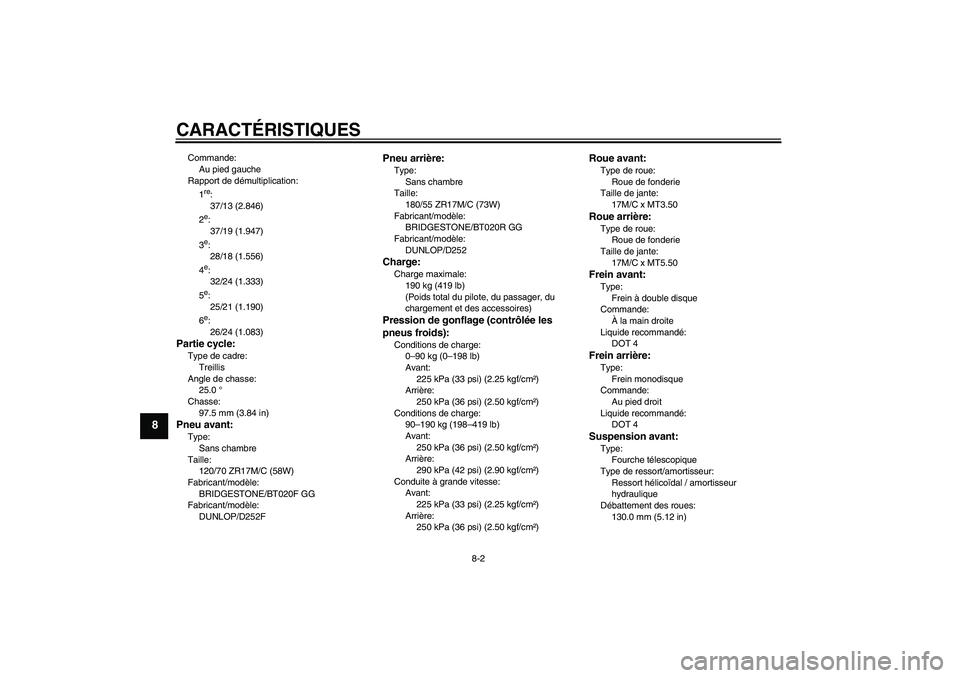

CARACTÉRISTIQUES
8-2
8
Commande:
Au pied gauche
Rapport de démultiplication:
1
re:
37/13 (2.846)
2e:
37/19 (1.947)
3e:
28/18 (1.556)
4e:
32/24 (1.333)
5e:
25/21 (1.190)
6e:
26/24 (1.083)
Partie cycle:Type de cadre:
Treillis
Angle de chasse:
25.0 °
Chasse:
97.5 mm (3.84 in)Pneu avant:Type:
Sans chambre
Taille:
120/70 ZR17M/C (58W)
Fabricant/modèle:
BRIDGESTONE/BT020F GG
Fabricant/modèle:
DUNLOP/D252F
Pneu arrière:Type:
Sans chambre
Taille:
180/55 ZR17M/C (73W)
Fabricant/modèle:
BRIDGESTONE/BT020R GG
Fabricant/modèle:
DUNLOP/D252Charge:Charge maximale:
190 kg (419 lb)
(Poids total du pilote, du passager, du
chargement et des accessoires)Pression de gonflage (contrôlée les
pneus froids):Conditions de charge:
0–90 kg (0–198 lb)
Avant:
225 kPa (33 psi) (2.25 kgf/cm²)
Arrière:
250 kPa (36 psi) (2.50 kgf/cm²)
Conditions de charge:
90–190 kg (198–419 lb)
Avant:
250 kPa (36 psi) (2.50 kgf/cm²)
Arrière:
290 kPa (42 psi) (2.90 kgf/cm²)
Conduite à grande vitesse:
Avant:
225 kPa (33 psi) (2.25 kgf/cm²)
Arrière:
250 kPa (36 psi) (2.50 kgf/cm²)
Roue avant:Type de roue:
Roue de fonderie
Taille de jante:
17M/C x MT3.50Roue arrière:Type de roue:
Roue de fonderie
Taille de jante:
17M/C x MT5.50Frein avant:Type:
Frein à double disque
Commande:
À la main droite
Liquide recommandé:
DOT 4Frein arrière:Type:
Frein monodisque
Commande:
Au pied droit
Liquide recommandé:
DOT 4Suspension avant:Type:
Fourche télescopique
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique
Débattement des roues:
130.0 mm (5.12 in)
5VXF1.book Page 2 Thursday, February 12, 2004 11:27 AM
Page 83 of 90

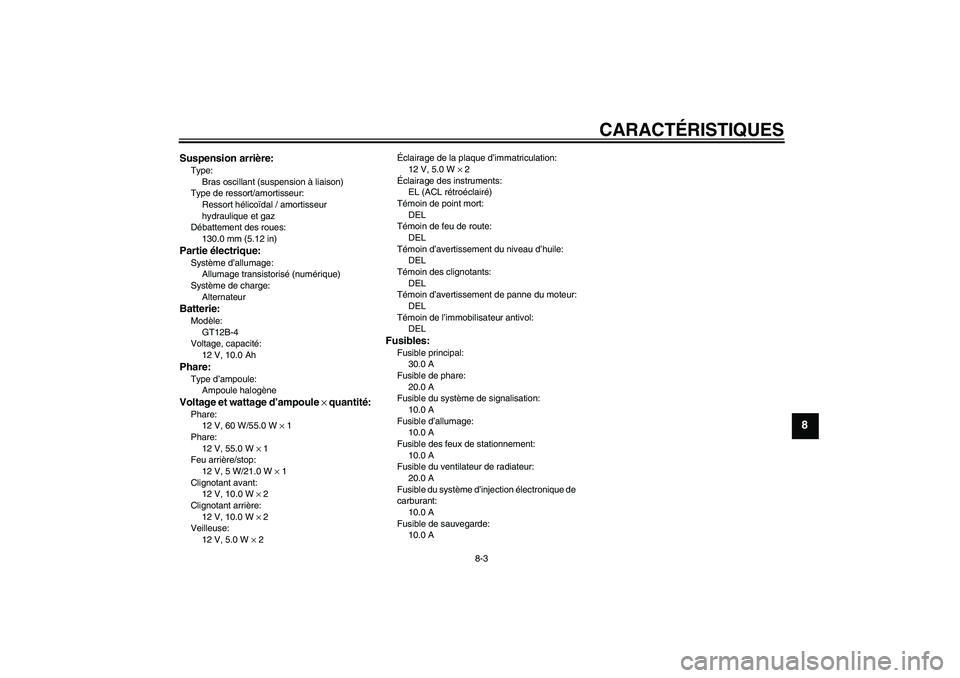

CARACTÉRISTIQUES
8-3
8
Suspension arrière:Type:
Bras oscillant (suspension à liaison)
Type de ressort/amortisseur:
Ressort hélicoïdal / amortisseur
hydraulique et gaz
Débattement des roues:
130.0 mm (5.12 in)Partie électrique:Système d’allumage:
Allumage transistorisé (numérique)
Système de charge:
AlternateurBatterie:Modèle:
GT12B-4
Voltage, capacité:
12 V, 10.0 AhPhare:Type d’ampoule:
Ampoule halogèneVoltage et wattage d’ampoule × quantité:Phare:
12 V, 60 W/55.0 W × 1
Phare:
12 V, 55.0 W × 1
Feu arrière/stop:
12 V, 5 W/21.0 W × 1
Clignotant avant:
12 V, 10.0 W × 2
Clignotant arrière:
12 V, 10.0 W × 2
Veilleuse:
12 V, 5.0 W × 2Éclairage de la plaque d’immatriculation:
12 V, 5.0 W × 2
Éclairage des instruments:
EL (ACL rétroéclairé)
Témoin de point mort:
DEL
Témoin de feu de route:
DEL
Témoin d’avertissement du niveau d’huile:
DEL
Témoin des clignotants:
DEL
Témoin d’avertissement de panne du moteur:
DEL
Témoin de l’immobilisateur antivol:
DEL
Fusibles:Fusible principal:
30.0 A
Fusible de phare:
20.0 A
Fusible du système de signalisation:
10.0 A
Fusible d’allumage:
10.0 A
Fusible des feux de stationnement:
10.0 A
Fusible du ventilateur de radiateur:
20.0 A
Fusible du système d’injection électronique de
carburant:
10.0 A
Fusible de sauvegarde:
10.0 A
5VXF1.book Page 3 Thursday, February 12, 2004 11:27 AM
Page 84 of 90

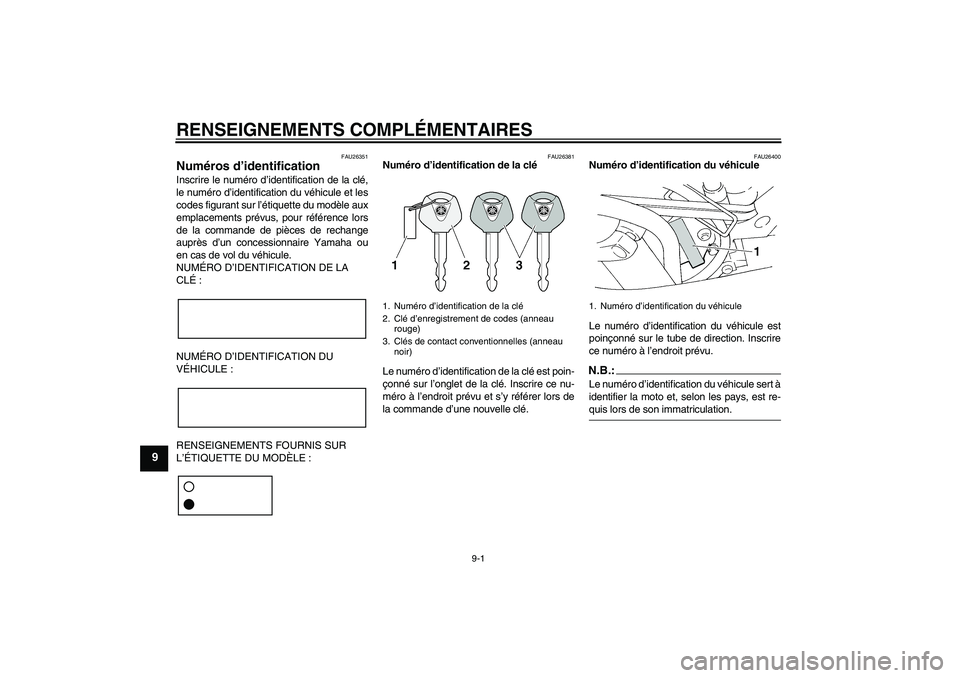

RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
9
FAU26351
Numéros d’identification Inscrire le numéro d’identification de la clé,
le numéro d’identification du véhicule et les
codes figurant sur l’étiquette du modèle aux
emplacements prévus, pour référence lors
de la commande de pièces de rechange
auprès d’un concessionnaire Yamaha ou
en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DE LA
CLÉ :
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26381
Numéro d’identification de la clé
Le numéro d’identification de la clé est poin-
çonné sur l’onglet de la clé. Inscrire ce nu-
méro à l’endroit prévu et s’y référer lors de
la commande d’une nouvelle clé.
FAU26400
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est
poinçonné sur le tube de direction. Inscrire
ce numéro à l’endroit prévu.N.B.:Le numéro d’identification du véhicule sert à
identifier la moto et, selon les pays, est re-quis lors de son immatriculation.
1. Numéro d’identification de la clé
2. Clé d’enregistrement de codes (anneau
rouge)
3. Clés de contact conventionnelles (anneau
noir)
1. Numéro d’identification du véhicule
5VXF1.book Page 1 Thursday, February 12, 2004 11:27 AM
Page 85 of 90

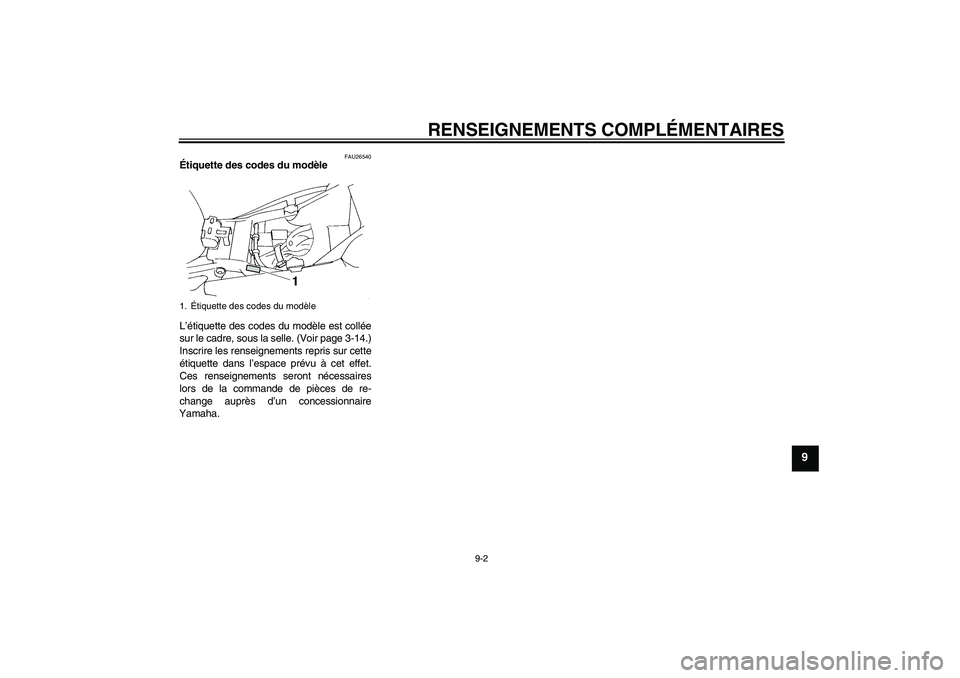

RENSEIGNEMENTS COMPLÉMENTAIRES
9-2
9
FAU26540
Étiquette des codes du modèle
L’étiquette des codes du modèle est collée
sur le cadre, sous la selle. (Voir page 3-14.)
Inscrire les renseignements repris sur cette
étiquette dans l’espace prévu à cet effet.
Ces renseignements seront nécessaires
lors de la commande de pièces de re-
change auprès d’un concessionnaire
Yamaha.1.Étiquette des codes du modèle
5VXF1.book Page 2 Thursday, February 12, 2004 11:27 AM
Page 86 of 90

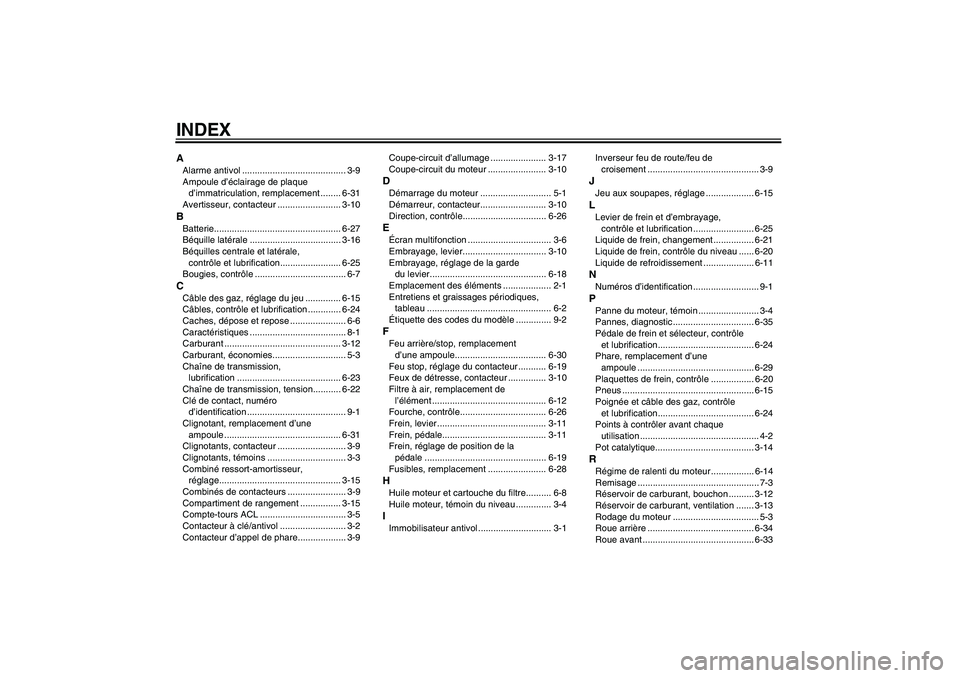

INDEXAAlarme antivol ......................................... 3-9
Ampoule d’éclairage de plaque
d’immatriculation, remplacement ........ 6-31
Avertisseur, contacteur ......................... 3-10BBatterie.................................................. 6-27
Béquille latérale .................................... 3-16
Béquilles centrale et latérale,
contrôle et lubrification........................ 6-25
Bougies, contrôle .................................... 6-7CCâble des gaz, réglage du jeu .............. 6-15
Câbles, contrôle et lubrification ............. 6-24
Caches, dépose et repose ...................... 6-6
Caractéristiques ...................................... 8-1
Carburant .............................................. 3-12
Carburant, économies............................. 5-3
Chaîne de transmission,
lubrification ......................................... 6-23
Chaîne de transmission, tension........... 6-22
Clé de contact, numéro
d’identification ....................................... 9-1
Clignotant, remplacement d’une
ampoule .............................................. 6-31
Clignotants, contacteur ........................... 3-9
Clignotants, témoins ............................... 3-3
Combiné ressort-amortisseur,
réglage................................................ 3-15
Combinés de contacteurs ....................... 3-9
Compartiment de rangement ................ 3-15
Compte-tours ACL .................................. 3-5
Contacteur à clé/antivol .......................... 3-2
Contacteur d’appel de phare................... 3-9Coupe-circuit d’allumage ...................... 3-17
Coupe-circuit du moteur ....................... 3-10
DDémarrage du moteur ............................ 5-1
Démarreur, contacteur.......................... 3-10
Direction, contrôle................................. 6-26EÉcran multifonction ................................. 3-6
Embrayage, levier................................. 3-10
Embrayage, réglage de la garde
du levier.............................................. 6-18
Emplacement des éléments ................... 2-1
Entretiens et graissages périodiques,
tableau ................................................. 6-2
Étiquette des codes du modèle .............. 9-2FFeu arrière/stop, remplacement
d’une ampoule.................................... 6-30
Feu stop, réglage du contacteur ........... 6-19
Feux de détresse, contacteur ............... 3-10
Filtre à air, remplacement de
l’élément ............................................. 6-12
Fourche, contrôle.................................. 6-26
Frein, levier ........................................... 3-11
Frein, pédale......................................... 3-11
Frein, réglage de position de la
pédale ................................................ 6-19
Fusibles, remplacement ....................... 6-28HHuile moteur et cartouche du filtre.......... 6-8
Huile moteur, témoin du niveau .............. 3-4IImmobilisateur antivol ............................. 3-1Inverseur feu de route/feu de
croisement ............................................ 3-9
JJeu aux soupapes, réglage ................... 6-15LLevier de frein et d’embrayage,
contrôle et lubrification ........................ 6-25
Liquide de frein, changement ................ 6-21
Liquide de frein, contrôle du niveau ...... 6-20
Liquide de refroidissement .................... 6-11NNuméros d’identification .......................... 9-1PPanne du moteur, témoin ........................ 3-4
Pannes, diagnostic ................................ 6-35
Pédale de frein et sélecteur, contrôle
et lubrification...................................... 6-24
Phare, remplacement d’une
ampoule .............................................. 6-29
Plaquettes de frein, contrôle ................. 6-20
Pneus .................................................... 6-15
Poignée et câble des gaz, contrôle
et lubrification...................................... 6-24
Points à contrôler avant chaque
utilisation ............................................... 4-2
Pot catalytique....................................... 3-14RRégime de ralenti du moteur ................. 6-14
Remisage ................................................ 7-3
Réservoir de carburant, bouchon .......... 3-12
Réservoir de carburant, ventilation ....... 3-13
Rodage du moteur .................................. 5-3
Roue arrière .......................................... 6-34
Roue avant ............................................ 6-33
5VXF1.book Page 1 Thursday, February 12, 2004 11:27 AM
Page 87 of 90

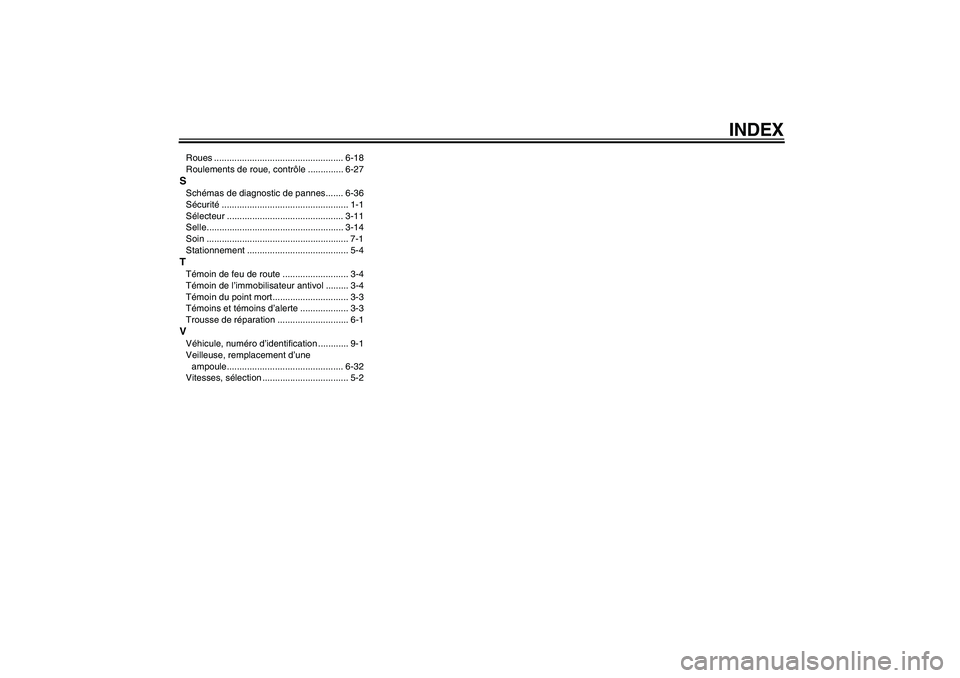

INDEX
Roues ................................................... 6-18
Roulements de roue, contrôle .............. 6-27SSchémas de diagnostic de pannes....... 6-36
Sécurité.................................................. 1-1
Sélecteur .............................................. 3-11
Selle...................................................... 3-14
Soin ........................................................ 7-1
Stationnement ........................................ 5-4TTémoin de feu de route .......................... 3-4
Témoin de l’immobilisateur antivol ......... 3-4
Témoin du point mort.............................. 3-3
Témoins et témoins d’alerte ................... 3-3
Trousse de réparation ............................ 6-1VVéhicule, numéro d’identification ............ 9-1
Veilleuse, remplacement d’une
ampoule.............................................. 6-32
Vitesses, sélection .................................. 5-2
5VXF1.book Page 2 Thursday, February 12, 2004 11:27 AM
Page 88 of 90
A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM
Page 89 of 90
A5-yoko_Blank.fm Page 1 Tuesday, April 8, 2003 11:43 AM
Page 90 of 90
IMPRIMÉ SUR PAPIER RECYCLÉ
YAMAHA MOTOR CO., LTD.
PRINTED IN JAPAN
2003.07-2.6×4 CR
(F)
5VX-28199-F1
FZ6-S
MANUEL DU PROPRIÉTAIRE
