YAMAHA FZ6 S 2007 Manuale de Empleo (in Spanish)

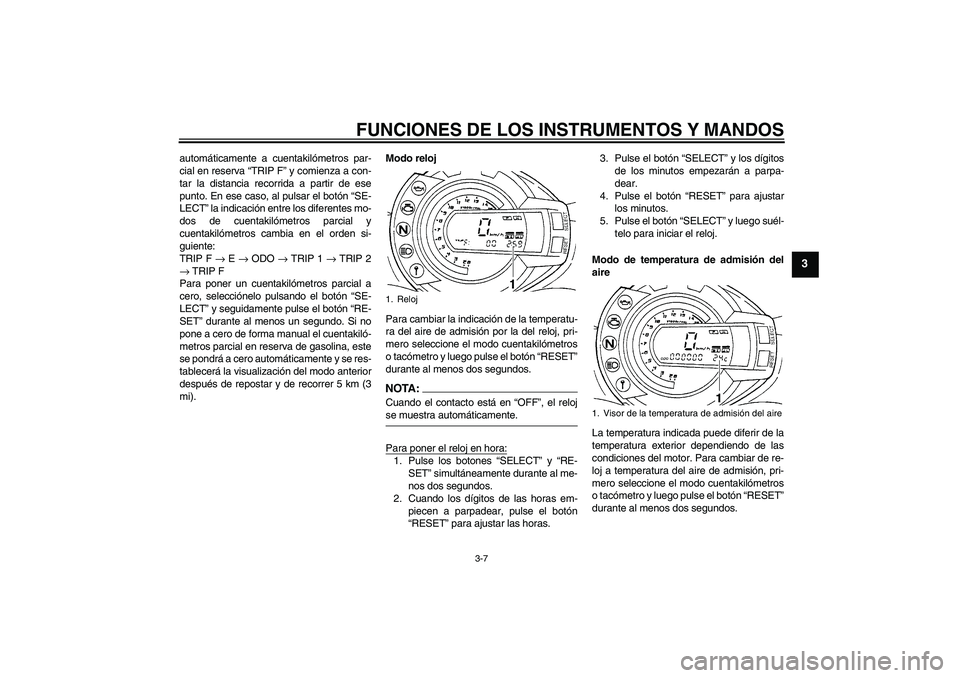

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
3
automáticamente a cuentakilómetros par-
cial en reserva “TRIP F” y comienza a con-
tar la distancia recorrida a partir de ese
punto. En ese caso, al pulsar el botón “SE-
LECT” la indicación entre los diferentes mo-
dos de cuentakilómetros parcial y
cuentakilómetros cambia en el orden si-
guiente:
TRIP F → E → ODO → TRIP 1 → TRIP 2
→ TRIP F
Para poner un cuentakilómetros parcial a
cero, selecciónelo pulsando el botón “SE-
LECT” y seguidamente pulse el botón “RE-
SET” durante al menos un segundo. Si no
pone a cero de forma manual el cuentakiló-
metros parcial en reserva de gasolina, este
se pondrá a cero automáticamente y se res-
tablecerá la visualización del modo anterior
después de repostar y de recorrer 5 km (3
mi).Modo reloj
Para cambiar la indicación de la temperatu-
ra del aire de admisión por la del reloj, pri-
mero seleccione el modo cuentakilómetros
o tacómetro y luego pulse el botón “RESET”
durante al menos dos segundos.
NOTA :
Cuando el contacto está en “OFF”, el relojse muestra automáticamente.
Para poner el reloj en hora:1. Pulse los botones “SELECT” y “RE-
SET” simultáneamente durante al me-
nos dos segundos.
2. Cuando los dígitos de las horas em-
piecen a parpadear, pulse el botón
“RESET” para ajustar las horas.3. Pulse el botón “SELECT” y los dígitos
de los minutos empezarán a parpa-
dear.
4. Pulse el botón “RESET” para ajustar
los minutos.
5. Pulse el botón “SELECT” y luego suél-
telo para iniciar el reloj.
Modo de temperatura de admisión del
aire
La temperatura indicada puede diferir de la
temperatura exterior dependiendo de las
condiciones del motor. Para cambiar de re-
loj a temperatura del aire de admisión, pri-
mero seleccione el modo cuentakilómetros
o tacómetro y luego pulse el botón “RESET”
durante al menos dos segundos.1. Reloj
1. Visor de la temperatura de admisión del aire
U4P5S1S0.book Page 7 Wednesday, August 30, 2006 10:24 AM

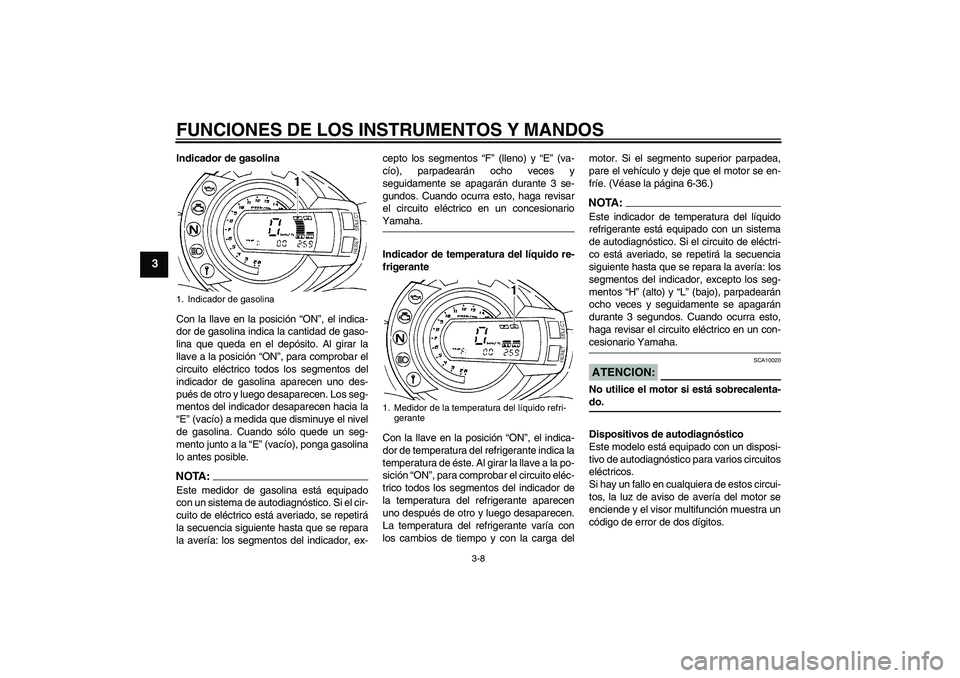

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-8
3
Indicador de gasolina
Con la llave en la posición “ON”, el indica-
dor de gasolina indica la cantidad de gaso-
lina que queda en el depósito. Al girar la
llave a la posición “ON”, para comprobar el
circuito eléctrico todos los segmentos del
indicador de gasolina aparecen uno des-
pués de otro y luego desaparecen. Los seg-
mentos del indicador desaparecen hacia la
“E” (vacío) a medida que disminuye el nivel
de gasolina. Cuando sólo quede un seg-
mento junto a la “E” (vacío), ponga gasolina
lo antes posible.NOTA:Este medidor de gasolina está equipado
con un sistema de autodiagnóstico. Si el cir-
cuito de eléctrico está averiado, se repetirá
la secuencia siguiente hasta que se repara
la avería: los segmentos del indicador, ex-cepto los segmentos “F” (lleno) y “E” (va-
cío), parpadearán ocho veces y
seguidamente se apagarán durante 3 se-
gundos. Cuando ocurra esto, haga revisar
el circuito eléctrico en un concesionario
Yamaha.
Indicador de temperatura del líquido re-
frigerante
Con la llave en la posición “ON”, el indica-
dor de temperatura del refrigerante indica la
temperatura de éste. Al girar la llave a la po-
sición “ON”, para comprobar el circuito eléc-
trico todos los segmentos del indicador de
la temperatura del refrigerante aparecen
uno después de otro y luego desaparecen.
La temperatura del refrigerante varía con
los cambios de tiempo y con la carga delmotor. Si el segmento superior parpadea,
pare el vehículo y deje que el motor se en-
fríe. (Véase la página 6-36.)
NOTA:Este indicador de temperatura del líquido
refrigerante está equipado con un sistema
de autodiagnóstico. Si el circuito de eléctri-
co está averiado, se repetirá la secuencia
siguiente hasta que se repara la avería: los
segmentos del indicador, excepto los seg-
mentos “H” (alto) y “L” (bajo), parpadearán
ocho veces y seguidamente se apagarán
durante 3 segundos. Cuando ocurra esto,
haga revisar el circuito eléctrico en un con-cesionario Yamaha.ATENCION:
SCA10020
No utilice el motor si está sobrecalenta-do.
Dispositivos de autodiagnóstico
Este modelo está equipado con un disposi-
tivo de autodiagnóstico para varios circuitos
eléctricos.
Si hay un fallo en cualquiera de estos circui-
tos, la luz de aviso de avería del motor se
enciende y el visor multifunción muestra un
código de error de dos dígitos.
1. Indicador de gasolina
1. Medidor de la temperatura del líquido refri-
gerante
U4P5S1S0.book Page 8 Wednesday, August 30, 2006 10:24 AM

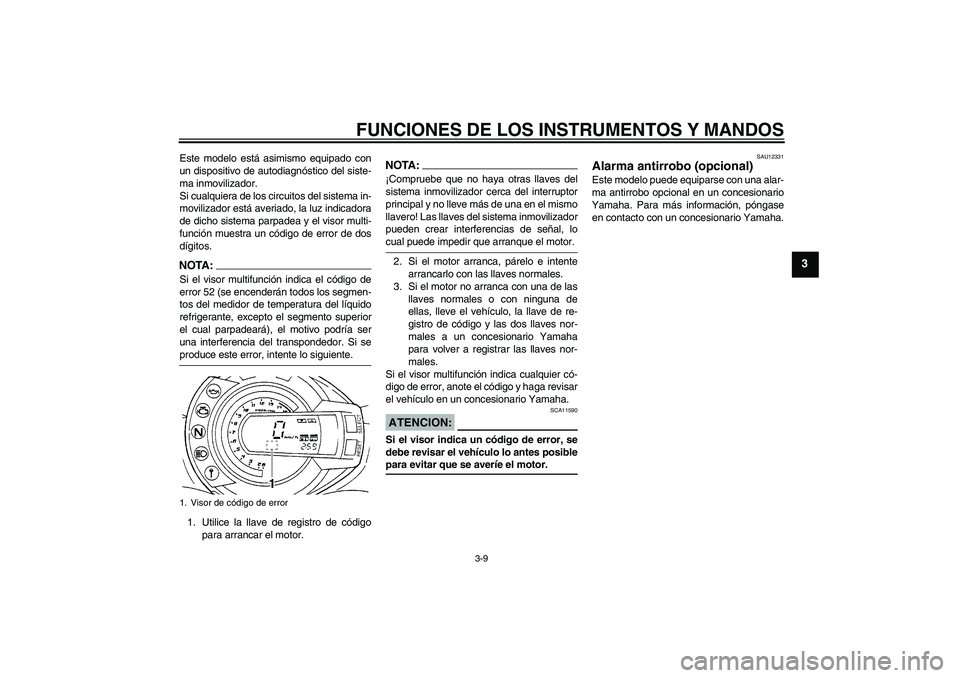

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-9
3
Este modelo está asimismo equipado con
un dispositivo de autodiagnóstico del siste-
ma inmovilizador.
Si cualquiera de los circuitos del sistema in-
movilizador está averiado, la luz indicadora
de dicho sistema parpadea y el visor multi-
función muestra un código de error de dos
dígitos.NOTA :
Si el visor multifunción indica el código de
error 52 (se encenderán todos los segmen-
tos del medidor de temperatura del líquido
refrigerante, excepto el segmento superior
el cual parpadeará), el motivo podría ser
una interferencia del transpondedor. Si seproduce este error, intente lo siguiente.
1. Utilice la llave de registro de código
para arrancar el motor.
NOTA:¡Compruebe que no haya otras llaves del
sistema inmovilizador cerca del interruptor
principal y no lleve más de una en el mismo
llavero! Las llaves del sistema inmovilizador
pueden crear interferencias de señal, locual puede impedir que arranque el motor.
2. Si el motor arranca, párelo e intente
arrancarlo con las llaves normales.
3. Si el motor no arranca con una de las
llaves normales o con ninguna de
ellas, lleve el vehículo, la llave de re-
gistro de código y las dos llaves nor-
males a un concesionario Yamaha
para volver a registrar las llaves nor-
males.
Si el visor multifunción indica cualquier có-
digo de error, anote el código y haga revisar
el vehículo en un concesionario Yamaha.ATENCION:
SCA11590
Si el visor indica un código de error, se
debe revisar el vehículo lo antes posiblepara evitar que se averíe el motor.
SAU12331
Alarma antirrobo (opcional) Este modelo puede equiparse con una alar-
ma antirrobo opcional en un concesionario
Yamaha. Para más información, póngase
en contacto con un concesionario Yamaha.
1. Visor de código de error
U4P5S1S0.book Page 9 Wednesday, August 30, 2006 10:24 AM

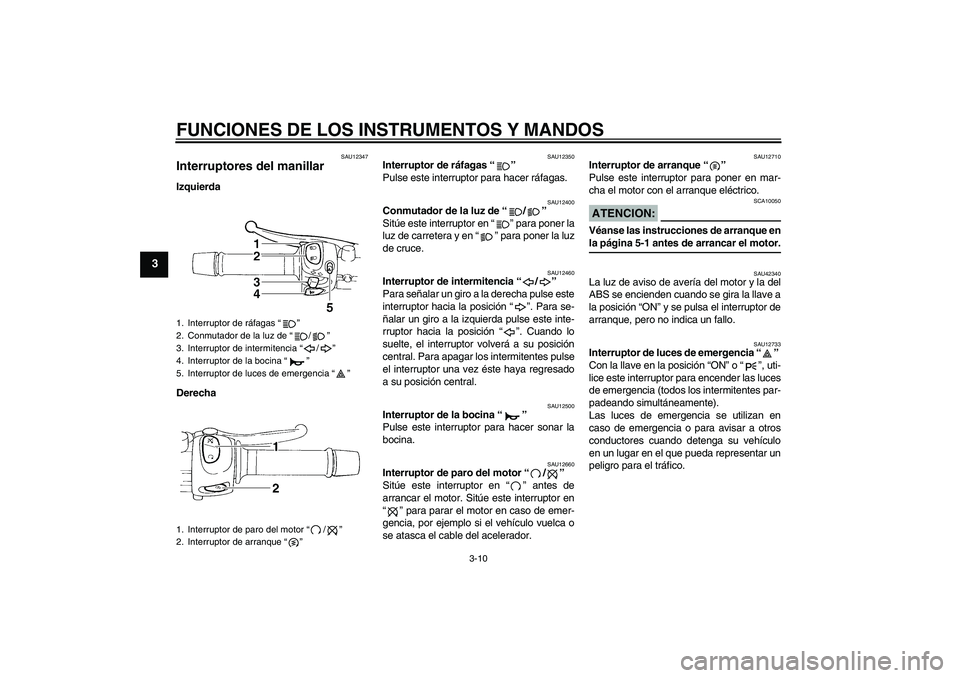

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-10
3
SAU12347
Interruptores del manillar Izquierda
Derecha
SAU12350
Interruptor de ráfagas “”
Pulse este interruptor para hacer ráfagas.
SAU12400
Conmutador de la luz de “/”
Sitúe este interruptor en “” para poner la
luz de carretera y en “” para poner la luz
de cruce.
SAU12460
Interruptor de intermitencia “/”
Para señalar un giro a la derecha pulse este
interruptor hacia la posición “”. Para se-
ñalar un giro a la izquierda pulse este inte-
rruptor hacia la posición “”. Cuando lo
suelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una vez éste haya regresado
a su posición central.
SAU12500
Interruptor de la bocina “”
Pulse este interruptor para hacer sonar la
bocina.
SAU12660
Interruptor de paro del motor “/”
Sitúe este interruptor en “” antes de
arrancar el motor. Sitúe este interruptor en
“” para parar el motor en caso de emer-
gencia, por ejemplo si el vehículo vuelca o
se atasca el cable del acelerador.
SAU12710
Interruptor de arranque “”
Pulse este interruptor para poner en mar-
cha el motor con el arranque eléctrico.ATENCION:
SCA10050
Véanse las instrucciones de arranque enla página 5-1 antes de arrancar el motor.
SAU42340
La luz de aviso de avería del motor y la del
ABS se encienden cuando se gira la llave a
la posición “ON” y se pulsa el interruptor de
arranque, pero no indica un fallo.
SAU12733
Interruptor de luces de emergencia “”
Con la llave en la posición “ON” o “”, uti-
lice este interruptor para encender las luces
de emergencia (todos los intermitentes par-
padeando simultáneamente).
Las luces de emergencia se utilizan en
caso de emergencia o para avisar a otros
conductores cuando detenga su vehículo
en un lugar en el que pueda representar un
peligro para el tráfico.
1. Interruptor de ráfagas “”
2. Conmutador de la luz de “/”
3. Interruptor de intermitencia “/”
4. Interruptor de la bocina “”
5. Interruptor de luces de emergencia “”
1. Interruptor de paro del motor “/”
2. Interruptor de arranque “”U4P5S1S0.book Page 10 Wednesday, August 30, 2006 10:24 AM

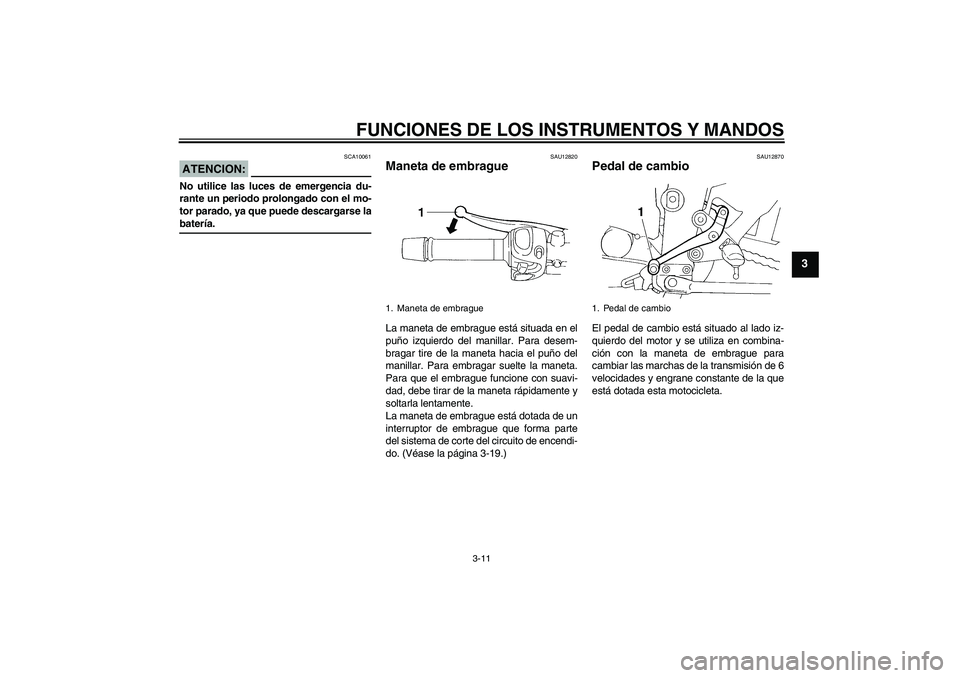

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-11
3
ATENCION:
SCA10061
No utilice las luces de emergencia du-
rante un periodo prolongado con el mo-
tor parado, ya que puede descargarse labatería.
SAU12820
Maneta de embrague La maneta de embrague está situada en el
puño izquierdo del manillar. Para desem-
bragar tire de la maneta hacia el puño del
manillar. Para embragar suelte la maneta.
Para que el embrague funcione con suavi-
dad, debe tirar de la maneta rápidamente y
soltarla lentamente.
La maneta de embrague está dotada de un
interruptor de embrague que forma parte
del sistema de corte del circuito de encendi-
do. (Véase la página 3-19.)
SAU12870
Pedal de cambio El pedal de cambio está situado al lado iz-
quierdo del motor y se utiliza en combina-
ción con la maneta de embrague para
cambiar las marchas de la transmisión de 6
velocidades y engrane constante de la que
está dotada esta motocicleta.
1. Maneta de embrague
1. Pedal de cambio
U4P5S1S0.book Page 11 Wednesday, August 30, 2006 10:24 AM

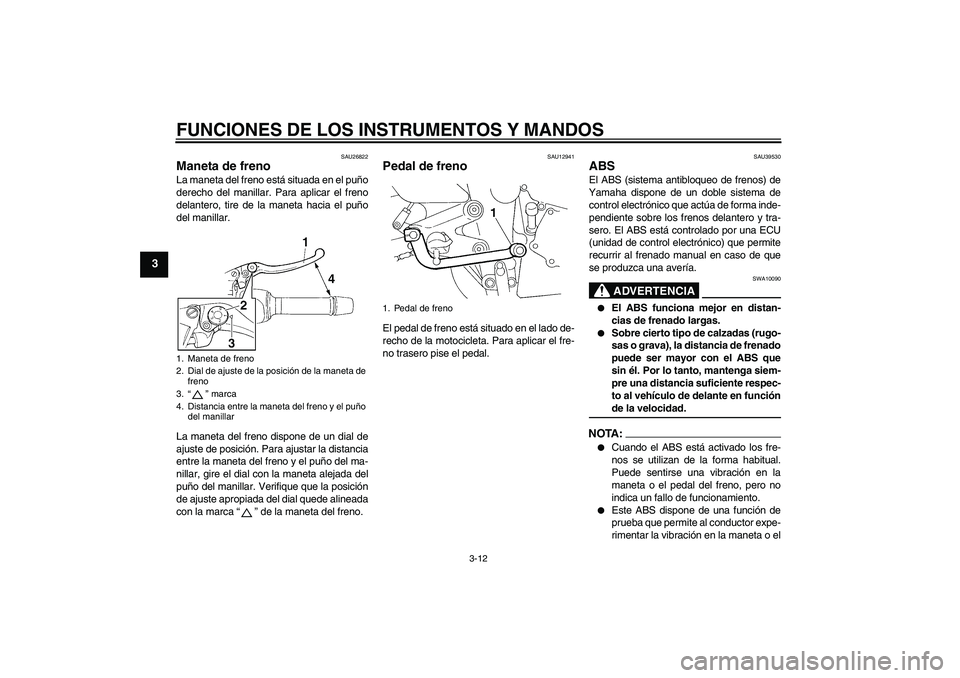

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-12
3
SAU26822
Maneta de freno La maneta del freno está situada en el puño
derecho del manillar. Para aplicar el freno
delantero, tire de la maneta hacia el puño
del manillar.
La maneta del freno dispone de un dial de
ajuste de posición. Para ajustar la distancia
entre la maneta del freno y el puño del ma-
nillar, gire el dial con la maneta alejada del
puño del manillar. Verifique que la posición
de ajuste apropiada del dial quede alineada
con la marca “” de la maneta del freno.
SAU12941
Pedal de freno El pedal de freno está situado en el lado de-
recho de la motocicleta. Para aplicar el fre-
no trasero pise el pedal.
SAU39530
ABS El ABS (sistema antibloqueo de frenos) de
Yamaha dispone de un doble sistema de
control electrónico que actúa de forma inde-
pendiente sobre los frenos delantero y tra-
sero. El ABS está controlado por una ECU
(unidad de control electrónico) que permite
recurrir al frenado manual en caso de que
se produzca una avería.
ADVERTENCIA
SWA10090


El ABS funciona mejor en distan-
cias de frenado largas.


Sobre cierto tipo de calzadas (rugo-
sas o grava), la distancia de frenado
puede ser mayor con el ABS que
sin él. Por lo tanto, mantenga siem-
pre una distancia suficiente respec-
to al vehículo de delante en funciónde la velocidad.
NOTA:

Cuando el ABS está activado los fre-
nos se utilizan de la forma habitual.
Puede sentirse una vibración en la
maneta o el pedal del freno, pero no
indica un fallo de funcionamiento.


Este ABS dispone de una función de
prueba que permite al conductor expe-
rimentar la vibración en la maneta o el
1. Maneta de freno
2. Dial de ajuste de la posición de la maneta de
freno
3.“” marca
4. Distancia entre la maneta del freno y el puño
del manillar
1. Pedal de freno
U4P5S1S0.book Page 12 Wednesday, August 30, 2006 10:24 AM

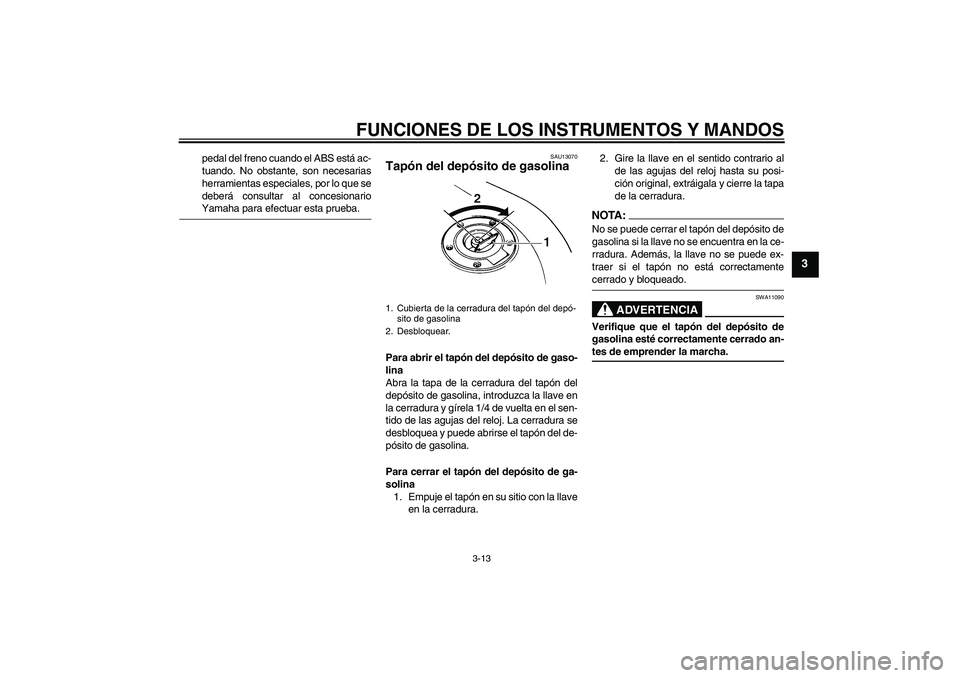

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-13
3
pedal del freno cuando el ABS está ac-
tuando. No obstante, son necesarias
herramientas especiales, por lo que se
deberá consultar al concesionarioYamaha para efectuar esta prueba.
SAU13070
Tapón del depósito de gasolina Para abrir el tapón del depósito de gaso-
lina
Abra la tapa de la cerradura del tapón del
depósito de gasolina, introduzca la llave en
la cerradura y gírela 1/4 de vuelta en el sen-
tido de las agujas del reloj. La cerradura se
desbloquea y puede abrirse el tapón del de-
pósito de gasolina.
Para cerrar el tapón del depósito de ga-
solina
1. Empuje el tapón en su sitio con la llave
en la cerradura.2. Gire la llave en el sentido contrario al
de las agujas del reloj hasta su posi-
ción original, extráigala y cierre la tapa
de la cerradura.
NOTA:No se puede cerrar el tapón del depósito de
gasolina si la llave no se encuentra en la ce-
rradura. Además, la llave no se puede ex-
traer si el tapón no está correctamentecerrado y bloqueado.
ADVERTENCIA
SWA11090
Verifique que el tapón del depósito de
gasolina esté correctamente cerrado an-tes de emprender la marcha.
1. Cubierta de la cerradura del tapón del depó-
sito de gasolina
2. Desbloquear.
U4P5S1S0.book Page 13 Wednesday, August 30, 2006 10:24 AM

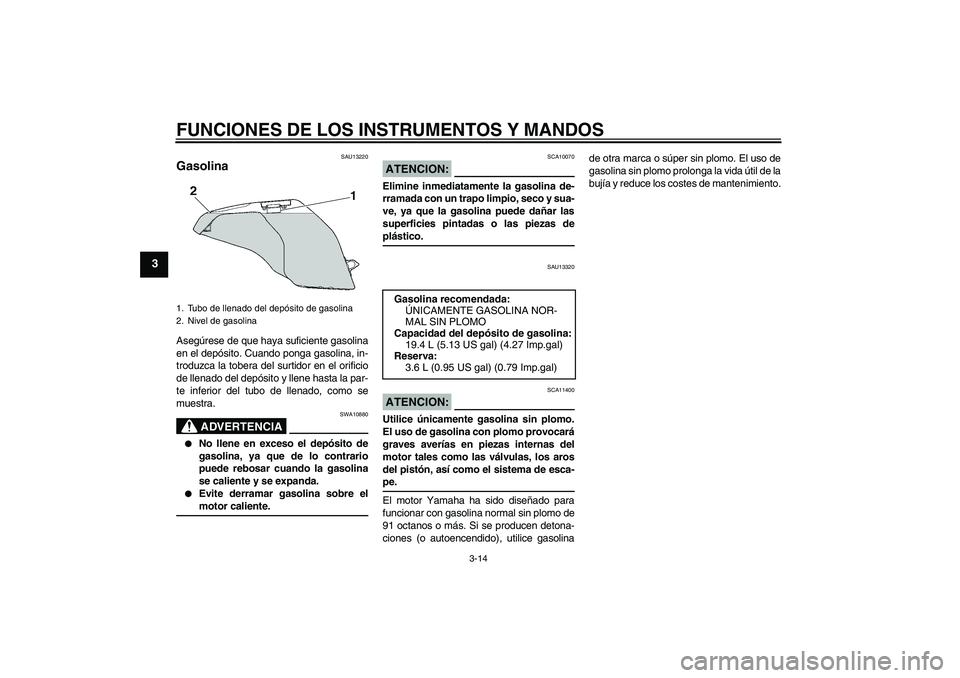

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-14
3
SAU13220
Gasolina Asegúrese de que haya suficiente gasolina
en el depósito. Cuando ponga gasolina, in-
troduzca la tobera del surtidor en el orificio
de llenado del depósito y llene hasta la par-
te inferior del tubo de llenado, como se
muestra.
ADVERTENCIA
SWA10880


No llene en exceso el depósito de
gasolina, ya que de lo contrario
puede rebosar cuando la gasolina
se caliente y se expanda.


Evite derramar gasolina sobre elmotor caliente.
ATENCION:
SCA10070
Elimine inmediatamente la gasolina de-
rramada con un trapo limpio, seco y sua-
ve, ya que la gasolina puede dañar las
superficies pintadas o las piezas deplástico.
SAU13320
ATENCION:
SCA11400
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
del pistón, así como el sistema de esca-pe.
El motor Yamaha ha sido diseñado para
funcionar con gasolina normal sin plomo de
91 octanos o más. Si se producen detona-
ciones (o autoencendido), utilice gasolinade otra marca o súper sin plomo. El uso de
gasolina sin plomo prolonga la vida útil de la
bujía y reduce los costes de mantenimiento.
1. Tubo de llenado del depósito de gasolina
2. Nivel de gasolina
Gasolina recomendada:
ÚNICAMENTE GASOLINA NOR-
MAL SIN PLOMO
Capacidad del depósito de gasolina:
19.4 L (5.13 US gal) (4.27 Imp.gal)
Reserva:
3.6 L (0.95 US gal) (0.79 Imp.gal)
U4P5S1S0.book Page 14 Wednesday, August 30, 2006 10:24 AM

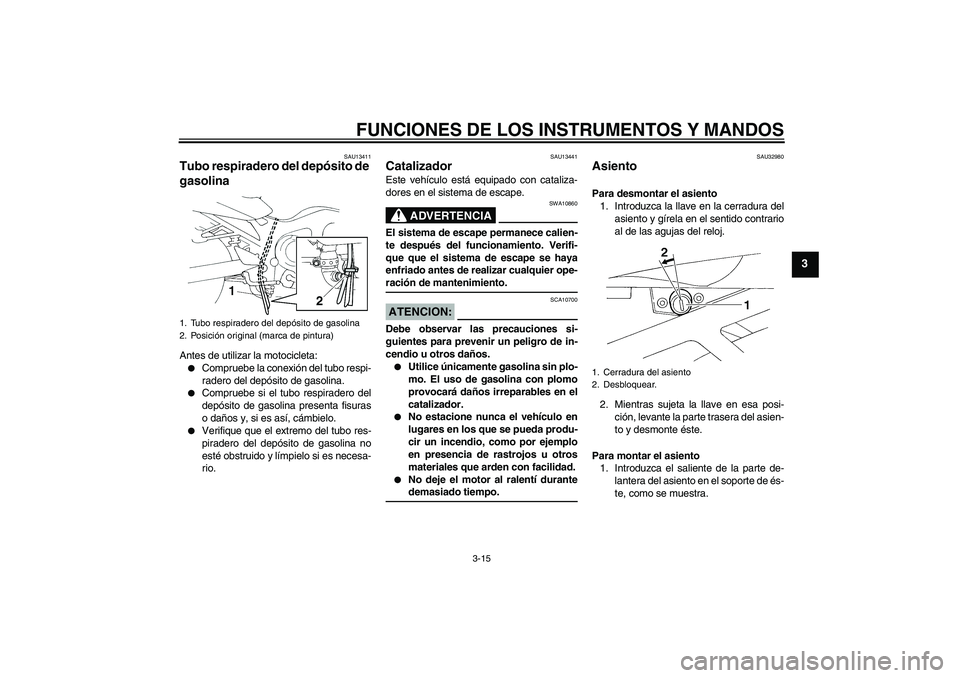

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-15
3
SAU13411
Tubo respiradero del depósito de
gasolina Antes de utilizar la motocicleta:

Compruebe la conexión del tubo respi-
radero del depósito de gasolina.


Compruebe si el tubo respiradero del
depósito de gasolina presenta fisuras
o daños y, si es así, cámbielo.


Verifique que el extremo del tubo res-
piradero del depósito de gasolina no
esté obstruido y límpielo si es necesa-
rio.
SAU13441
Catalizador Este vehículo está equipado con cataliza-
dores en el sistema de escape.
ADVERTENCIA
SWA10860
El sistema de escape permanece calien-
te después del funcionamiento. Verifi-
que que el sistema de escape se haya
enfriado antes de realizar cualquier ope-ración de mantenimiento.ATENCION:
SCA10700
Debe observar las precauciones si-
guientes para prevenir un peligro de in-
cendio u otros daños.

Utilice únicamente gasolina sin plo-
mo. El uso de gasolina con plomo
provocará daños irreparables en el
catalizador.


No estacione nunca el vehículo en
lugares en los que se pueda produ-
cir un incendio, como por ejemplo
en presencia de rastrojos u otros
materiales que arden con facilidad.


No deje el motor al ralentí durantedemasiado tiempo.
SAU32980
Asiento Para desmontar el asiento
1. Introduzca la llave en la cerradura del
asiento y gírela en el sentido contrario
al de las agujas del reloj.
2. Mientras sujeta la llave en esa posi-
ción, levante la parte trasera del asien-
to y desmonte éste.
Para montar el asiento
1. Introduzca el saliente de la parte de-
lantera del asiento en el soporte de és-
te, como se muestra.
1. Tubo respiradero del depósito de gasolina
2. Posición original (marca de pintura)
1. Cerradura del asiento
2. Desbloquear.
U4P5S1S0.book Page 15 Wednesday, August 30, 2006 10:24 AM

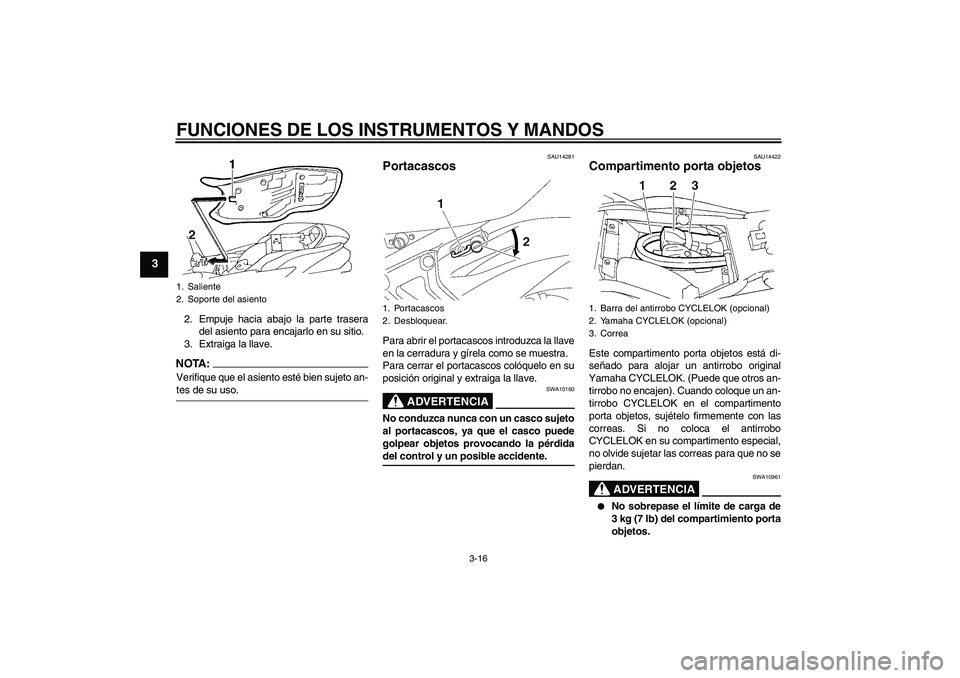

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-16
3
2. Empuje hacia abajo la parte trasera
del asiento para encajarlo en su sitio.
3. Extraiga la llave.NOTA:Verifique que el asiento esté bien sujeto an-tes de su uso.
SAU14281
Portacascos Para abrir el portacascos introduzca la llave
en la cerradura y gírela como se muestra.
Para cerrar el portacascos colóquelo en su
posición original y extraiga la llave.
ADVERTENCIA
SWA10160
No conduzca nunca con un casco sujeto
al portacascos, ya que el casco puede
golpear objetos provocando la pérdidadel control y un posible accidente.
SAU14422
Compartimento porta objetos Este compartimento porta objetos está di-
señado para alojar un antirrobo original
Yamaha CYCLELOK. (Puede que otros an-
tirrobo no encajen). Cuando coloque un an-
tirrobo CYCLELOK en el compartimento
porta objetos, sujételo firmemente con las
correas. Si no coloca el antirrobo
CYCLELOK en su compartimento especial,
no olvide sujetar las correas para que no se
pierdan.
ADVERTENCIA
SWA10961


No sobrepase el límite de carga de
3 kg (7 lb) del compartimiento porta
objetos.
1. Saliente
2. Soporte del asiento
1. Portacascos
2. Desbloquear.
1. Barra del antirrobo CYCLELOK (opcional)
2. Yamaha CYCLELOK (opcional)
3. Correa
U4P5S1S0.book Page 16 Wednesday, August 30, 2006 10:24 AM
