MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-9
6
NOTA:El aceite del motor debe situarse entre lasmarcas de nivel máximo y mínimo.
5. Si el aceite del motor se encuentra en
la marca de nivel mínimo o por debajo
de la misma, retire el tapón de llenado
y añada una cantidad suficiente de
aceite del tipo recomendado hasta el
nivel correcto.6. Introduzca la varilla de medición y
apriétela y seguidamente coloque y
apriete el tapón de llenado.
Para cambiar el aceite del motor (con o
sin sustitución del cartucho del filtro de
aceite)
1. Arranque el motor, caliéntelo durante
algunos minutos y luego párelo.
2. Coloque una bandeja debajo del mo-
tor para recoger el aceite usado.
3. Retire el tapón de llenado del aceite
del motor y el perno de drenaje para
vaciar el aceite del cárter.
NOTA :
Omita los pasos 4–6 si no va a cambiar elcartucho del filtro de aceite.
4. Desmonte el cartucho del filtro de
aceite con una llave para filtros de
aceite.

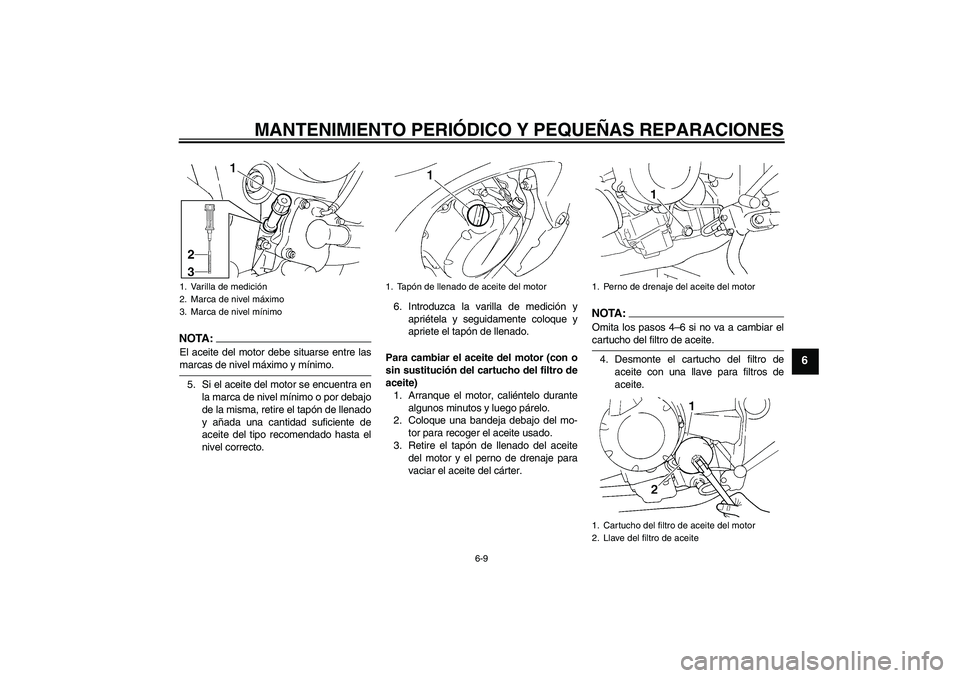

1. Varilla de medición
2. Marca de nivel máximo
3. Marca de nivel mínimo
1. Tapón de llenado de aceite del motor
1. Perno de drenaje del aceite del motor
1. Cartucho del filtro de aceite del motor
2. Llave del filtro de aceite
U4P5S1S0.book Page 9 Wednesday, August 30, 2006 10:24 AM
Page 52 of 92
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-10
6
NOTA:Puede adquirir una llave para filtros de acei-te en un concesionario Yamaha.

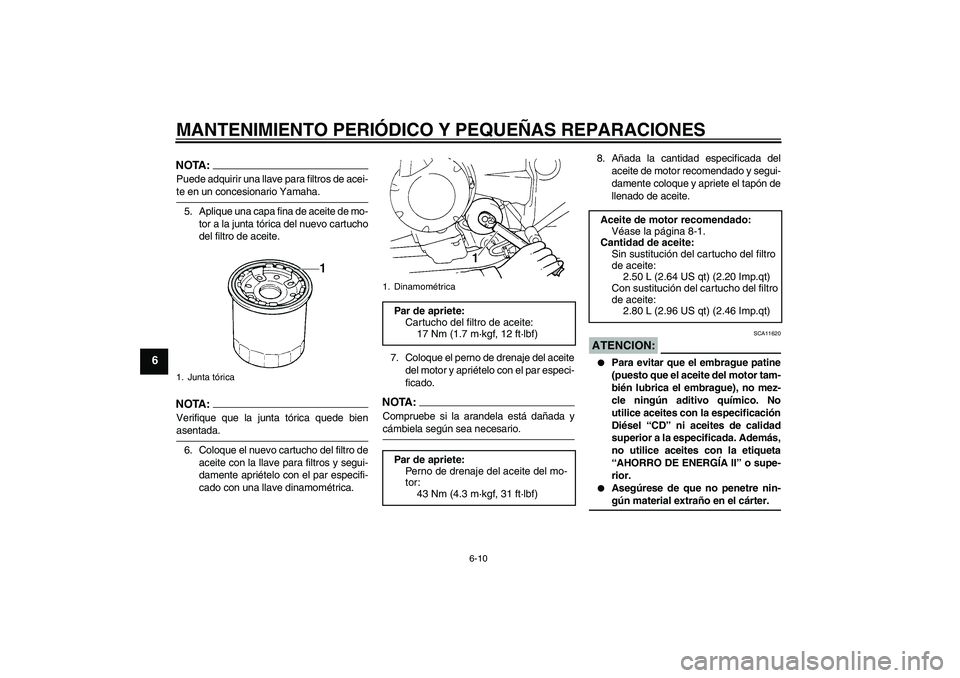

5. Aplique una capa fina de aceite de mo-
tor a la junta tórica del nuevo cartucho
del filtro de aceite.NOTA:Verifique que la junta tórica quede bienasentada.
6. Coloque el nuevo cartucho del filtro de
aceite con la llave para filtros y segui-
damente apriételo con el par especifi-
cado con una llave dinamométrica.7. Coloque el perno de drenaje del aceite
del motor y apriételo con el par especi-
ficado.
NOTA :
Compruebe si la arandela está dañada ycámbiela según sea necesario.8. Añada la cantidad especificada del
aceite de motor recomendado y segui-
damente coloque y apriete el tapón de
llenado de aceite.
ATENCION:
SCA11620
Para evitar que el embrague patine
(puesto que el aceite del motor tam-
bién lubrica el embrague), no mez-
cle ningún aditivo químico. No
utilice aceites con la especificación
Diésel “CD” ni aceites de calidad
superior a la especificada. Además,
no utilice aceites con la etiqueta
“AHORRO DE ENERGÍA II” o supe-
rior.
Asegúrese de que no penetre nin-gún material extraño en el cárter.
1. Junta tórica
1. DinamométricaPar de apriete:
Cartucho del filtro de aceite:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Par de apriete:
Perno de drenaje del aceite del mo-
tor:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Aceite de motor recomendado:
Véase la página 8-1.
Cantidad de aceite:
Sin sustitución del cartucho del filtro
de aceite:
2.50 L (2.64 US qt) (2.20 Imp.qt)
Con sustitución del cartucho del filtro
de aceite:
2.80 L (2.96 US qt) (2.46 Imp.qt)
U4P5S1S0.book Page 10 Wednesday, August 30, 2006 10:24 AM
Page 53 of 92
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-11
6
9. Arranque el motor y déjelo al ralentí
durante algunos minutos mientras
comprueba si existe alguna fuga de
aceite. Si pierde aceite, pare inmedia-
tamente el motor y averigüe la causa.NOTA :
Si el nivel de aceite es suficiente, la luz de
advertencia del nivel de aceite del motor
debe apagarse después de arrancar el mo-tor.ATENCION:
SCA10400
Si la luz de aviso de nivel de aceite par-
padea o permanece encendida, pare in-
mediatamente el motor y haga revisar elvehículo en un concesionario Yamaha.
10. Pare el motor, compruebe el nivel de
aceite y corríjalo según sea necesario.
SAU20070

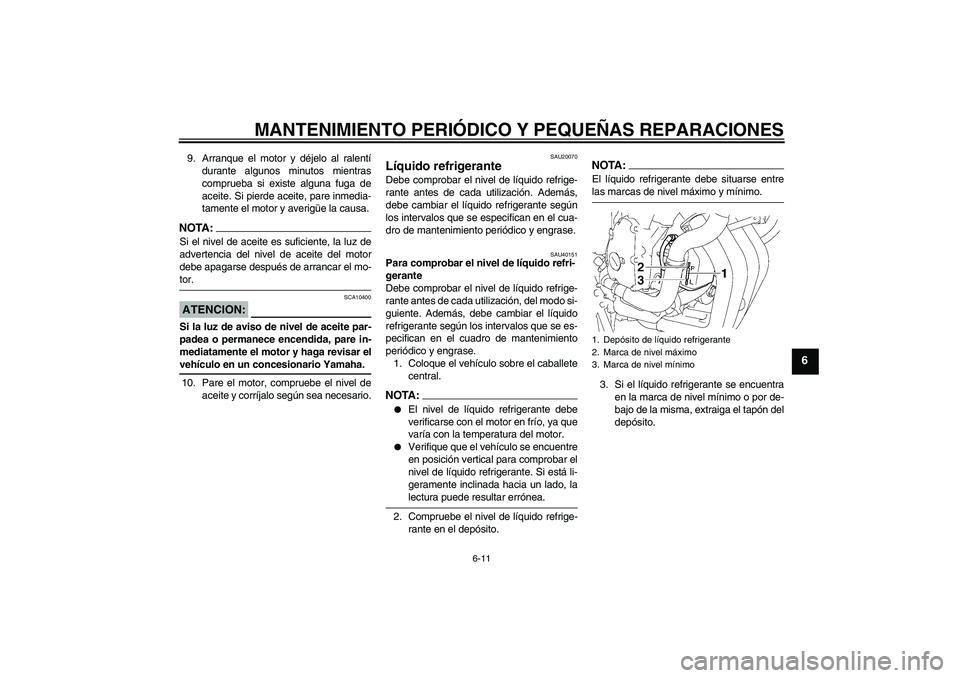

Líquido refrigerante Debe comprobar el nivel de líquido refrige-
rante antes de cada utilización. Además,
debe cambiar el líquido refrigerante según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
SAU40151
Para comprobar el nivel de líquido refri-
gerante
Debe comprobar el nivel de líquido refrige-
rante antes de cada utilización, del modo si-
guiente. Además, debe cambiar el líquido
refrigerante según los intervalos que se es-
pecifican en el cuadro de mantenimiento
periódico y engrase.
1. Coloque el vehículo sobre el caballete
central.NOTA :
El nivel de líquido refrigerante debe
verificarse con el motor en frío, ya que
varía con la temperatura del motor.
Verifique que el vehículo se encuentre
en posición vertical para comprobar el
nivel de líquido refrigerante. Si está li-
geramente inclinada hacia un lado, lalectura puede resultar errónea.
2. Compruebe el nivel de líquido refrige-
rante en el depósito.
NOTA:El líquido refrigerante debe situarse entrelas marcas de nivel máximo y mínimo.
3. Si el líquido refrigerante se encuentra
en la marca de nivel mínimo o por de-
bajo de la misma, extraiga el tapón del
depósito.1. Depósito de líquido refrigerante
2. Marca de nivel máximo
3. Marca de nivel mínimo
U4P5S1S0.book Page 11 Wednesday, August 30, 2006 10:24 AM
Page 54 of 92
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-12
6
4. Añada líquido refrigerante o agua des-
tilada hasta la marca de nivel máximo
y coloque el tapón del depósito.ATENCION:
SCA10471
Si no dispone de líquido refrigeran-
te, utilice en su lugar agua destilada
o agua blanda del grifo. No utilice
agua dura o agua salada, ya que re-
sultan perjudiciales para el motor.
Si ha utilizado agua en lugar de lí-
quido refrigerante, sustitúyala por
este lo antes posible; de lo contra-rio el sistema de refrigeración no
estará protegido contra las heladas
y la corrosión.
Si ha añadido agua al líquido refri-
gerante, haga comprobar lo antes
posible en un concesionario
Yamaha el contenido de anticonge-
lante en el líquido refrigerante; de lo
contrario disminuirá la eficacia dellíquido refrigerante.ADVERTENCIA
SWA10380
No quite nunca el tapón del radiadorcuando el motor esté caliente.NOTA:
El ventilador del radiador se activa o
desactiva automáticamente en función
de la temperatura del líquido refrige-
rante del radiador.
Si el motor se recalienta, consulte las
instrucciones adicionales de la página6-36.

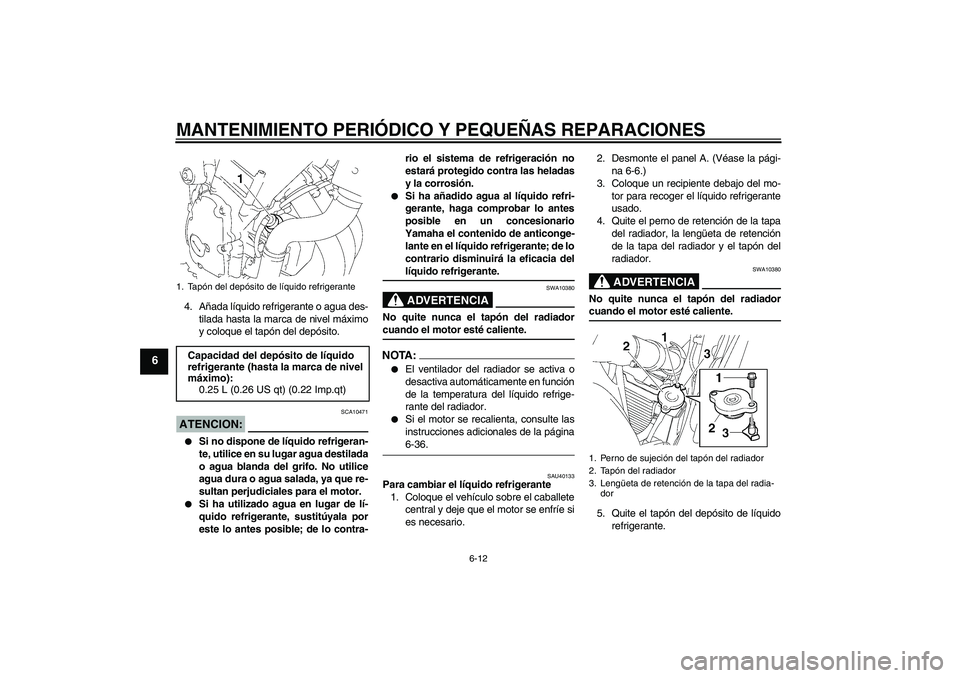

SAU40133
Para cambiar el líquido refrigerante
1. Coloque el vehículo sobre el caballete
central y deje que el motor se enfríe si
es necesario.2. Desmonte el panel A. (Véase la pági-
na 6-6.)
3. Coloque un recipiente debajo del mo-
tor para recoger el líquido refrigerante
usado.
4. Quite el perno de retención de la tapa
del radiador, la lengüeta de retención
de la tapa del radiador y el tapón del
radiador.
ADVERTENCIA
SWA10380
No quite nunca el tapón del radiadorcuando el motor esté caliente.
5. Quite el tapón del depósito de líquido
refrigerante.
1. Tapón del depósito de líquido refrigerante Capacidad del depósito de líquido
refrigerante (hasta la marca de nivel
máximo):
0.25 L (0.26 US qt) (0.22 Imp.qt)
1. Perno de sujeción del tapón del radiador
2. Tapón del radiador
3. Lengüeta de retención de la tapa del radia-
dor
U4P5S1S0.book Page 12 Wednesday, August 30, 2006 10:24 AM
Page 55 of 92
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-13
6

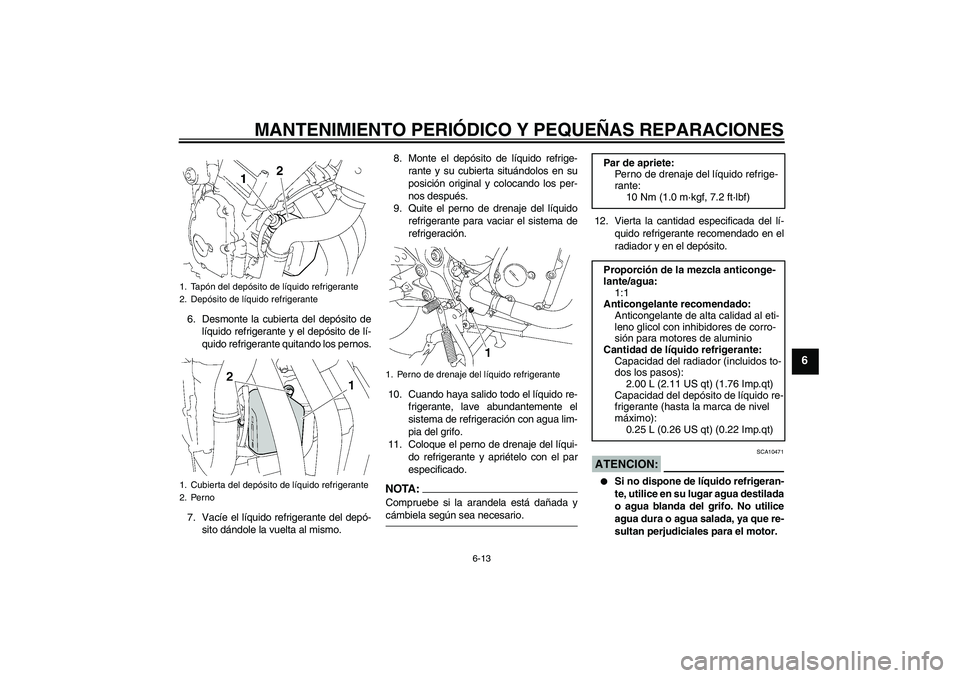

6. Desmonte la cubierta del depósito de
líquido refrigerante y el depósito de lí-
quido refrigerante quitando los pernos.
7. Vacíe el líquido refrigerante del depó-
sito dándole la vuelta al mismo.8. Monte el depósito de líquido refrige-
rante y su cubierta situándolos en su
posición original y colocando los per-
nos después.
9. Quite el perno de drenaje del líquido
refrigerante para vaciar el sistema de
refrigeración.
10. Cuando haya salido todo el líquido re-
frigerante, lave abundantemente el
sistema de refrigeración con agua lim-
pia del grifo.
11. Coloque el perno de drenaje del líqui-
do refrigerante y apriételo con el par
especificado.
NOTA:Compruebe si la arandela está dañada ycámbiela según sea necesario.12. Vierta la cantidad especificada del lí-
quido refrigerante recomendado en el
radiador y en el depósito.
ATENCION:
SCA10471
Si no dispone de líquido refrigeran-
te, utilice en su lugar agua destilada
o agua blanda del grifo. No utilice
agua dura o agua salada, ya que re-
sultan perjudiciales para el motor.
1. Tapón del depósito de líquido refrigerante
2. Depósito de líquido refrigerante
1. Cubierta del depósito de líquido refrigerante
2. Perno
1. Perno de drenaje del líquido refrigerante
Par de apriete:
Perno de drenaje del líquido refrige-
rante:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Proporción de la mezcla anticonge-
lante/agua:
1:1
Anticongelante recomendado:
Anticongelante de alta calidad al eti-
leno glicol con inhibidores de corro-
sión para motores de aluminio
Cantidad de líquido refrigerante:
Capacidad del radiador (incluidos to-
dos los pasos):
2.00 L (2.11 US qt) (1.76 Imp.qt)
Capacidad del depósito de líquido re-
frigerante (hasta la marca de nivel
máximo):
0.25 L (0.26 US qt) (0.22 Imp.qt)
U4P5S1S0.book Page 13 Wednesday, August 30, 2006 10:24 AM
Page 56 of 92
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-14
6

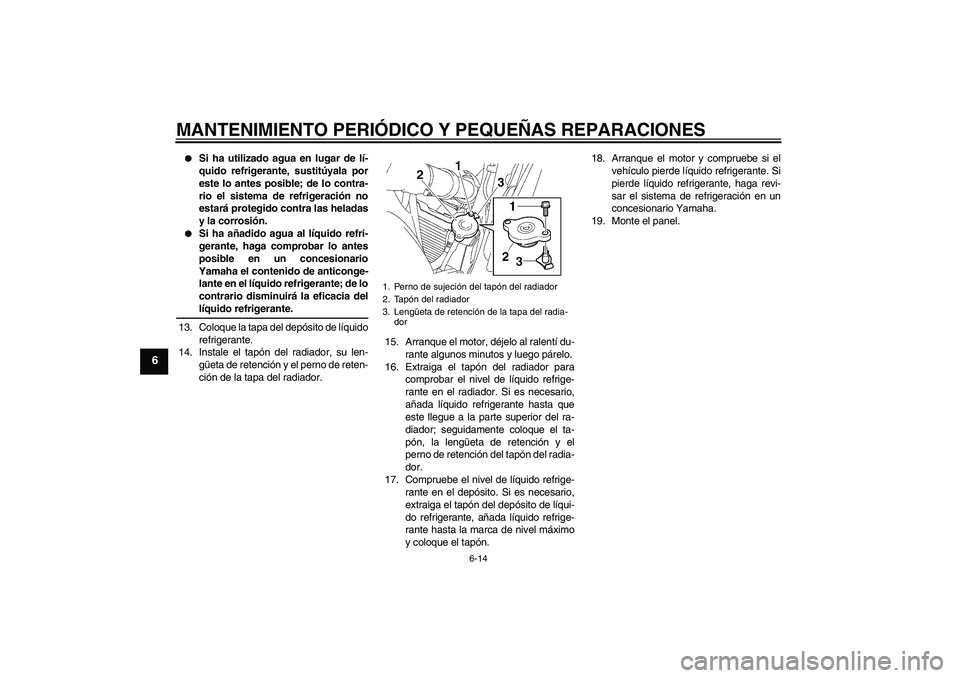

Si ha utilizado agua en lugar de lí-
quido refrigerante, sustitúyala por
este lo antes posible; de lo contra-
rio el sistema de refrigeración no
estará protegido contra las heladas
y la corrosión.
Si ha añadido agua al líquido refri-
gerante, haga comprobar lo antes
posible en un concesionario
Yamaha el contenido de anticonge-
lante en el líquido refrigerante; de lo
contrario disminuirá la eficacia dellíquido refrigerante.
13. Coloque la tapa del depósito de líquido
refrigerante.
14. Instale el tapón del radiador, su len-
güeta de retención y el perno de reten-
ción de la tapa del radiador.15. Arranque el motor, déjelo al ralentí du-
rante algunos minutos y luego párelo.
16. Extraiga el tapón del radiador para
comprobar el nivel de líquido refrige-
rante en el radiador. Si es necesario,
añada líquido refrigerante hasta que
este llegue a la parte superior del ra-
diador; seguidamente coloque el ta-
pón, la lengüeta de retención y el
perno de retención del tapón del radia-
dor.
17. Compruebe el nivel de líquido refrige-
rante en el depósito. Si es necesario,
extraiga el tapón del depósito de líqui-
do refrigerante, añada líquido refrige-
rante hasta la marca de nivel máximo
y coloque el tapón.18. Arranque el motor y compruebe si el
vehículo pierde líquido refrigerante. Si
pierde líquido refrigerante, haga revi-
sar el sistema de refrigeración en un
concesionario Yamaha.
19. Monte el panel.
1. Perno de sujeción del tapón del radiador
2. Tapón del radiador
3. Lengüeta de retención de la tapa del radia-
dor
U4P5S1S0.book Page 14 Wednesday, August 30, 2006 10:24 AM
Page 57 of 92
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-15
6
SAU32885

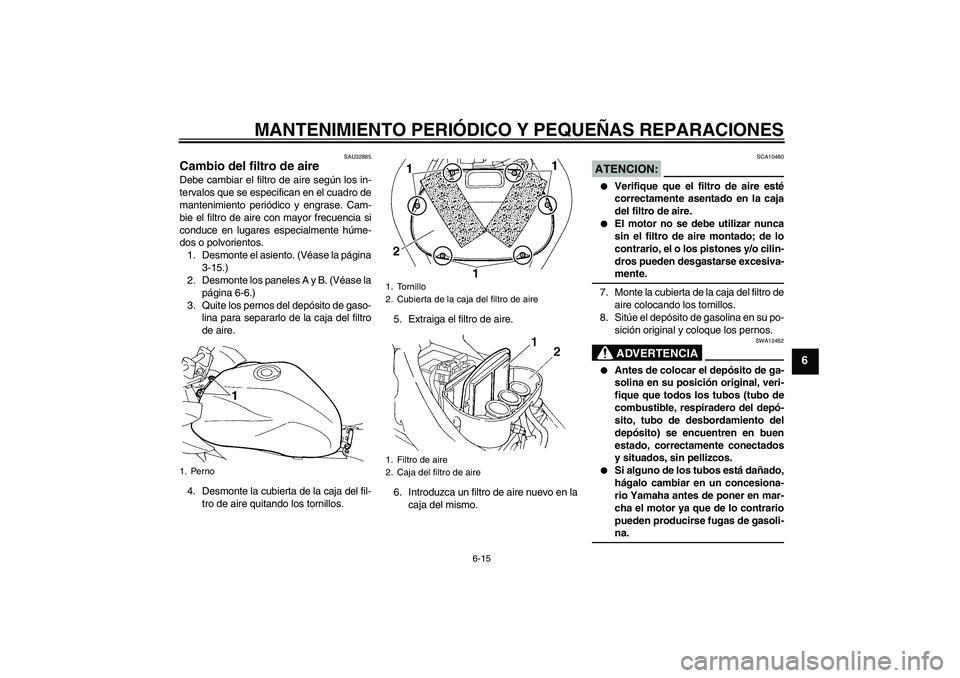

Cambio del filtro de aire Debe cambiar el filtro de aire según los in-
tervalos que se especifican en el cuadro de
mantenimiento periódico y engrase. Cam-
bie el filtro de aire con mayor frecuencia si
conduce en lugares especialmente húme-
dos o polvorientos.
1. Desmonte el asiento. (Véase la página
3-15.)
2. Desmonte los paneles A y B. (Véase la
página 6-6.)
3. Quite los pernos del depósito de gaso-
lina para separarlo de la caja del filtro
de aire.
4. Desmonte la cubierta de la caja del fil-
tro de aire quitando los tornillos.5. Extraiga el filtro de aire.
6. Introduzca un filtro de aire nuevo en la
caja del mismo.
ATENCION:
SCA10480
Verifique que el filtro de aire esté
correctamente asentado en la caja
del filtro de aire.
El motor no se debe utilizar nunca
sin el filtro de aire montado; de lo
contrario, el o los pistones y/o cilin-
dros pueden desgastarse excesiva-mente.
7. Monte la cubierta de la caja del filtro de
aire colocando los tornillos.
8. Sitúe el depósito de gasolina en su po-
sición original y coloque los pernos.ADVERTENCIA
SWA12462
Antes de colocar el depósito de ga-
solina en su posición original, veri-
fique que todos los tubos (tubo de
combustible, respiradero del depó-
sito, tubo de desbordamiento del
depósito) se encuentren en buen
estado, correctamente conectados
y situados, sin pellizcos.
Si alguno de los tubos está dañado,
hágalo cambiar en un concesiona-
rio Yamaha antes de poner en mar-
cha el motor ya que de lo contrario
pueden producirse fugas de gasoli-na.
1. Perno
1. Tornillo
2. Cubierta de la caja del filtro de aire
1. Filtro de aire
2. Caja del filtro de aire
U4P5S1S0.book Page 15 Wednesday, August 30, 2006 10:24 AM
Page 58 of 92
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-16
6
ADVERTENCIA
SWA12471
Asegúrese de colocar los tubos en suposición original como se muestra.
9. Monte los paneles.
10. Monte el asiento.
SAU34300

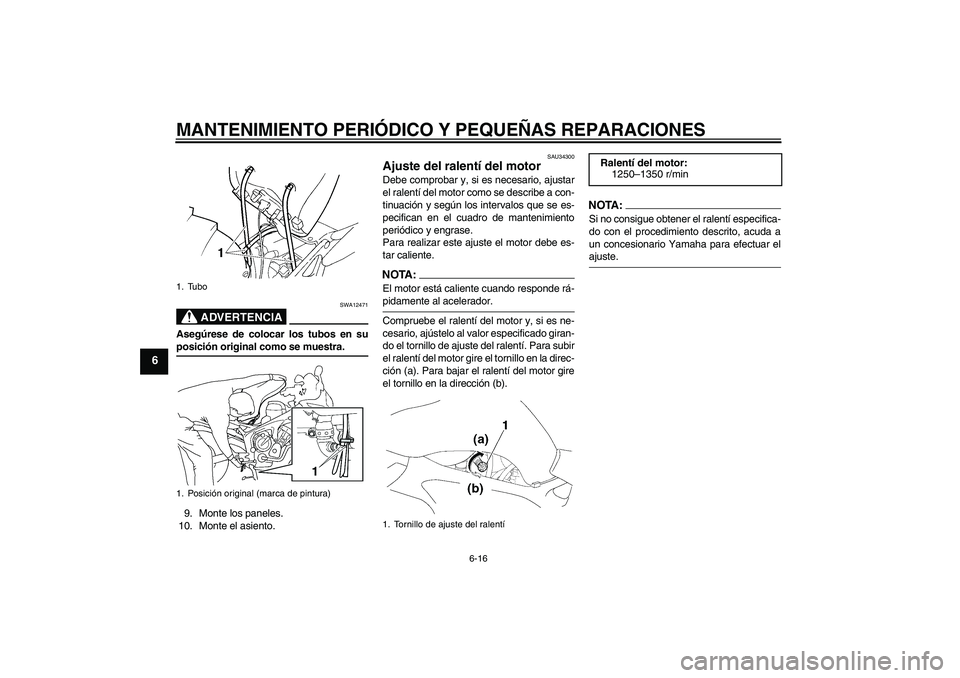

Ajuste del ralentí del motor Debe comprobar y, si es necesario, ajustar
el ralentí del motor como se describe a con-
tinuación y según los intervalos que se es-
pecifican en el cuadro de mantenimiento
periódico y engrase.
Para realizar este ajuste el motor debe es-
tar caliente.NOTA:El motor está caliente cuando responde rá-pidamente al acelerador.
Compruebe el ralentí del motor y, si es ne-
cesario, ajústelo al valor especificado giran-
do el tornillo de ajuste del ralentí. Para subir
el ralentí del motor gire el tornillo en la direc-
ción (a). Para bajar el ralentí del motor gire
el tornillo en la dirección (b).
NOTA:Si no consigue obtener el ralentí especifica-
do con el procedimiento descrito, acuda a
un concesionario Yamaha para efectuar elajuste.
1. Tubo
1. Posición original (marca de pintura)
1. Tornillo de ajuste del ralentí
Ralentí del motor:
1250–1350 r/min
U4P5S1S0.book Page 16 Wednesday, August 30, 2006 10:24 AM
Page 59 of 92
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-17
6
SAU21381

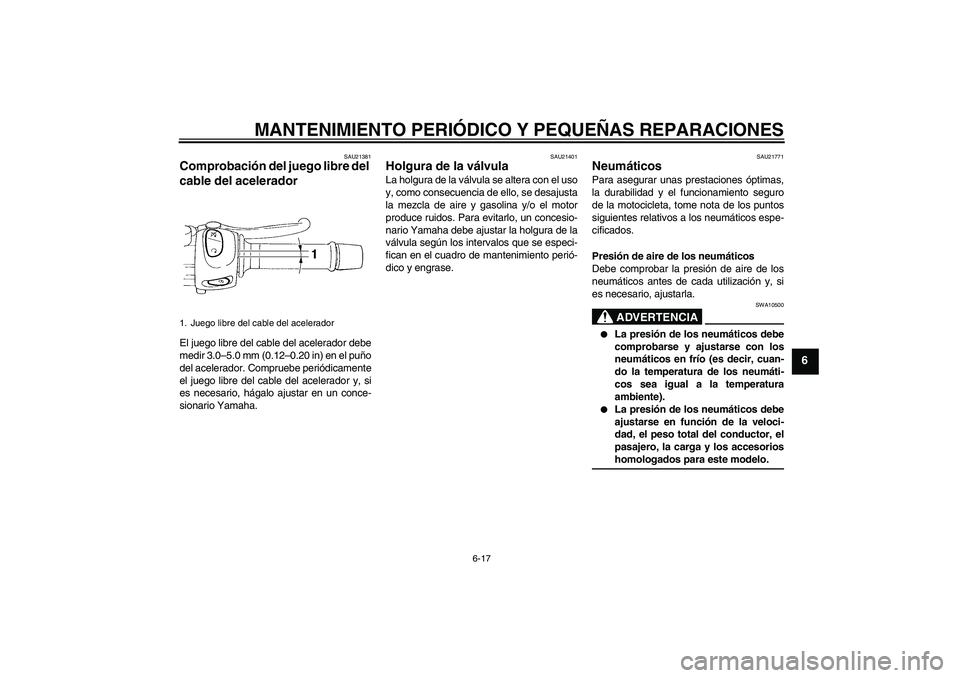

Comprobación del juego libre del
cable del acelerador El juego libre del cable del acelerador debe
medir 3.0–5.0 mm (0.12–0.20 in) en el puño
del acelerador. Compruebe periódicamente
el juego libre del cable del acelerador y, si
es necesario, hágalo ajustar en un conce-
sionario Yamaha.
SAU21401
Holgura de la válvula La holgura de la válvula se altera con el uso
y, como consecuencia de ello, se desajusta
la mezcla de aire y gasolina y/o el motor
produce ruidos. Para evitarlo, un concesio-
nario Yamaha debe ajustar la holgura de la
válvula según los intervalos que se especi-
fican en el cuadro de mantenimiento perió-
dico y engrase.
SAU21771
Neumáticos Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
de la motocicleta, tome nota de los puntos
siguientes relativos a los neumáticos espe-
cificados.

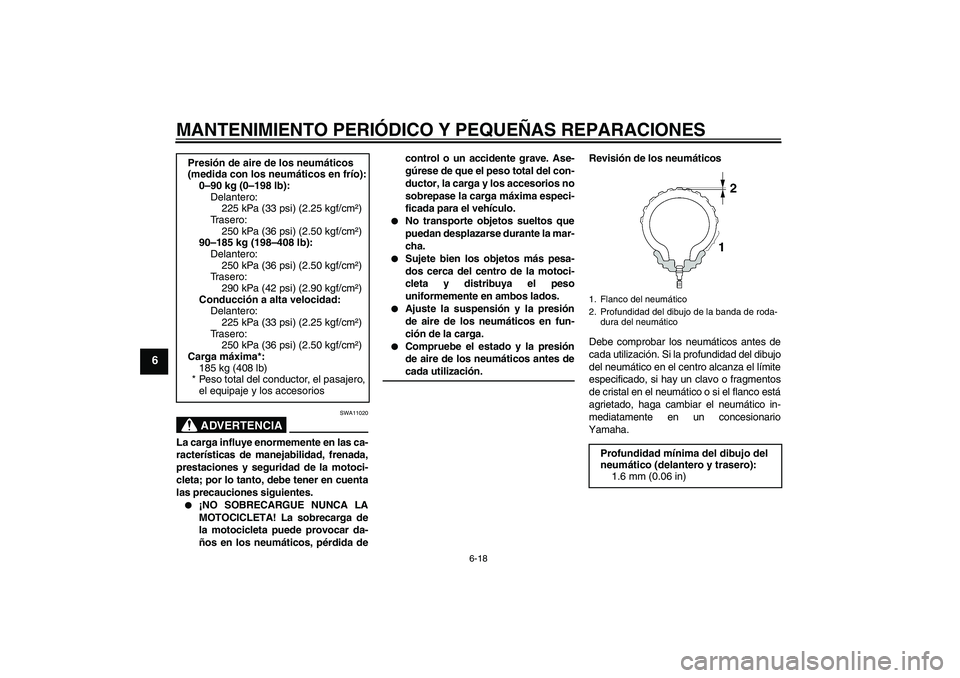

Presión de aire de los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA
SWA10500
La presión de los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
do la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente).
La presión de los neumáticos debe
ajustarse en función de la veloci-
dad, el peso total del conductor, el
pasajero, la carga y los accesorioshomologados para este modelo.
1. Juego libre del cable del acelerador
U4P5S1S0.book Page 17 Wednesday, August 30, 2006 10:24 AM
Page 60 of 92
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-18
6
ADVERTENCIA
SWA11020
La carga influye enormemente en las ca-
racterísticas de manejabilidad, frenada,
prestaciones y seguridad de la motoci-
cleta; por lo tanto, debe tener en cuenta
las precauciones siguientes.
¡NO SOBRECARGUE NUNCA LA
MOTOCICLETA! La sobrecarga de
la motocicleta puede provocar da-
ños en los neumáticos, pérdida decontrol o un accidente grave. Ase-
gúrese de que el peso total del con-
ductor, la carga y los accesorios no
sobrepase la carga máxima especi-
ficada para el vehículo.
No transporte objetos sueltos que
puedan desplazarse durante la mar-
cha.
Sujete bien los objetos más pesa-
dos cerca del centro de la motoci-
cleta y distribuya el peso
uniformemente en ambos lados.
Ajuste la suspensión y la presión
de aire de los neumáticos en fun-
ción de la carga.
Compruebe el estado y la presión
de aire de los neumáticos antes decada utilización.Revisión de los neumáticos
Debe comprobar los neumáticos antes de
cada utilización. Si la profundidad del dibujo
del neumático en el centro alcanza el límite
especificado, si hay un clavo o fragmentos
de cristal en el neumático o si el flanco está
agrietado, haga cambiar el neumático in-
mediatamente en un concesionario
Yamaha. Presión de aire de los neumáticos
(medida con los neumáticos en frío):
0–90 kg (0–198 lb):
Delantero:
225 kPa (33 psi) (2.25 kgf/cm²)
Trasero:
250 kPa (36 psi) (2.50 kgf/cm²)
90–185 kg (198–408 lb):
Delantero:
250 kPa (36 psi) (2.50 kgf/cm²)
Trasero:
290 kPa (42 psi) (2.90 kgf/cm²)
Conducción a alta velocidad:
Delantero:
225 kPa (33 psi) (2.25 kgf/cm²)
Trasero:
250 kPa (36 psi) (2.50 kgf/cm²)
Carga máxima*:
185 kg (408 lb)
* Peso total del conductor, el pasajero,
el equipaje y los accesorios
1. Flanco del neumático
2. Profundidad del dibujo de la banda de roda-
dura del neumáticoProfundidad mínima del dibujo del
neumático (delantero y trasero):
1.6 mm (0.06 in)
U4P5S1S0.book Page 18 Wednesday, August 30, 2006 10:24 AM
