COMMANDES ET INSTRUMENTS
3-7
3
teur kilométrique/totalisateur journalier
en milles plutôt qu’en kilomètres, il
convient d’appuyer sur le bouton de
sélection “SELECT” pendant au moinsdeux secondes.

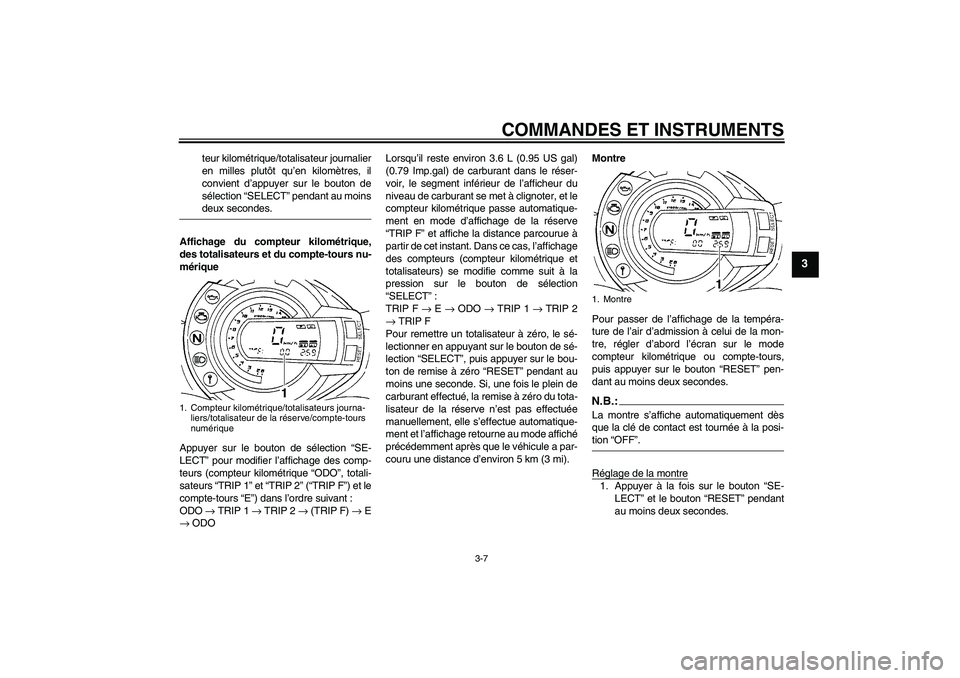

Affichage du compteur kilométrique,
des totalisateurs et du compte-tours nu-
mérique
Appuyer sur le bouton de sélection “SE-
LECT” pour modifier l’affichage des comp-
teurs (compteur kilométrique “ODO”, totali-
sateurs “TRIP 1” et “TRIP 2” (“TRIP F”) et le
compte-tours “E”) dans l’ordre suivant :
ODO → TRIP 1 → TRIP 2 → (TRIP F) → E
→ ODOLorsqu’il reste environ 3.6 L (0.95 US gal)
(0.79 Imp.gal) de carburant dans le réser-
voir, le segment inférieur de l’afficheur du
niveau de carburant se met à clignoter, et le
compteur kilométrique passe automatique-
ment en mode d’affichage de la réserve
“TRIP F” et affiche la distance parcourue à
partir de cet instant. Dans ce cas, l’affichage
des compteurs (compteur kilométrique et
totalisateurs) se modifie comme suit à la
pression sur le bouton de sélection
“SELECT”:
TRIP F → E → ODO → TRIP 1 → TRIP 2
→ TRIP F
Pour remettre un totalisateur à zéro, le sé-
lectionner en appuyant sur le bouton de sé-
lection “SELECT”, puis appuyer sur le bou-
ton de remise à zéro “RESET” pendant au
moins une seconde. Si, une fois le plein de
carburant effectué, la remise à zéro du tota-
lisateur de la réserve n’est pas effectuée
manuellement, elle s’effectue automatique-
ment et l’affichage retourne au mode affiché
précédemment après que le véhicule a par-
couru une distance d’environ 5 km (3 mi).Montre
Pour passer de l’affichage de la tempéra-
ture de l’air d’admission à celui de la mon-
tre, régler d’abord l’écran sur le mode
compteur kilométrique ou compte-tours,
puis appuyer sur le bouton “RESET” pen-
dant au moins deux secondes.
N.B.:La montre s’affiche automatiquement dès
que la clé de contact est tournée à la posi-tion “OFF”.
Réglage de la montre1. Appuyer à la fois sur le bouton “SE-
LECT” et le bouton “RESET” pendant
au moins deux secondes.
1. Compteur kilométrique/totalisateurs journa-
liers/totalisateur de la réserve/compte-tours
numérique
1. Montre
U4P5F1F0.book Page 7 Tuesday, August 29, 2006 9:14 AM

COMMANDES ET INSTRUMENTS
3-8
3
2. Une fois que l’affichage des heures cli-
gnote, régler les heures en appuyant
sur le bouton “RESET”.
3. Appuyer sur le bouton “SELECT”. L’af-
fichage des minutes se met à cligno-
ter.
4. Régler les minutes en appuyant sur le
bouton “RESET”.
5. Appuyer sur le bouton “SELECT”, puis
le relâcher pour que la montre se
mette en marche.
Afficheur de la température de l’air d’ad-
mission
La température affichée peut différer de la
température ambiante en fonction des con-
ditions d’utilisation du moteur. Pour passer
de la montre à l’affichage de la température
de l’air d’admission, régler d’abord l’écransur le mode compteur kilométrique ou
compte-tours, puis appuyer sur le bouton
“RESET” pendant au moins deux secon-
des.
Afficheur du niveau de carburant
Lorsque la clé de contact est à la position
“ON”, l’afficheur du niveau de carburant in-
dique la quantité de carburant qui se trouve
dans le réservoir. Lorsque la clé est tournée
à la position “ON”, tous les segments de l’af-
ficheur du niveau de carburant s’affichent
progressivement l’un après l’autre, puis
s’éteignent, en guise de test du circuit élec-
trique. Les segments de l’afficheur du ni-
veau de carburant s’éteignent dans la direc-
tion de “E” (vide) au fur et à mesure que leniveau diminue. Lorsqu’il ne reste plus
qu’un seul segment près de “E”, refaire le
plein dès que possible.
N.B.:L’afficheur du niveau de carburant est
équipé d’un système embarqué de dia-
gnostic de pannes. En cas de défaillance du
circuit électrique, le témoin se met à cligno-
ter à la cadence suivante jusqu’à ce que le
problème soit résolu : les segments de l’af-
ficheur, sauf les segments “F” (plein) et “E”
(vide), clignotent huit fois et s’éteignent pen-
dant 3 secondes. Dans ce cas, il convient
de faire vérifier le circuit électrique par unconcessionnaire Yamaha.
Afficheur de la température du liquide de
refroidissement
1. Afficheur de la température de l’air d’admis-
sion
1. Afficheur du niveau de carburant
1. Afficheur de la température du liquide de re-
froidissement
U4P5F1F0.book Page 8 Tuesday, August 29, 2006 9:14 AM

COMMANDES ET INSTRUMENTS
3-9
3

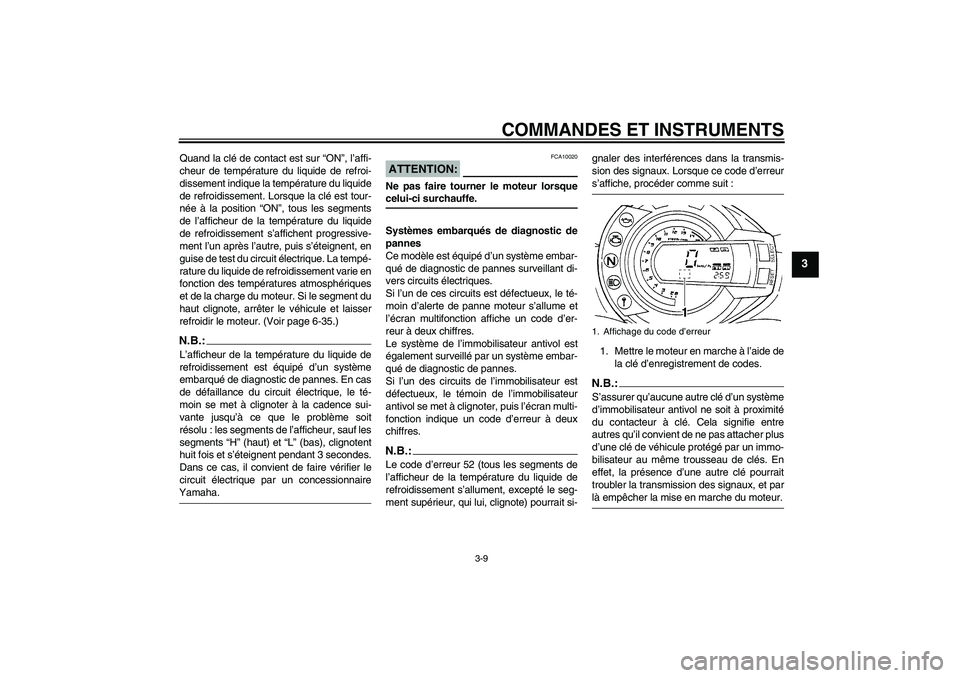

Quand la clé de contact est sur “ON”, l’affi-
cheur de température du liquide de refroi-
dissement indique la température du liquide
de refroidissement. Lorsque la clé est tour-
née à la position “ON”, tous les segments
de l’afficheur de la température du liquide
de refroidissement s’affichent progressive-
ment l’un après l’autre, puis s’éteignent, en
guise de test du circuit électrique. La tempé-
rature du liquide de refroidissement varie en
fonction des températures atmosphériques
et de la charge du moteur. Si le segment du
haut clignote, arrêter le véhicule et laisser
refroidir le moteur. (Voir page 6-35.)N.B.:L’afficheur de la température du liquide de
refroidissement est équipé d’un système
embarqué de diagnostic de pannes. En cas
de défaillance du circuit électrique, le té-
moin se met à clignoter à la cadence sui-
vante jusqu’à ce que le problème soit
résolu : les segments de l’afficheur, sauf les
segments “H” (haut) et “L” (bas), clignotent
huit fois et s’éteignent pendant 3 secondes.
Dans ce cas, il convient de faire vérifier le
circuit électrique par un concessionnaireYamaha.
ATTENTION:
FCA10020
Ne pas faire tourner le moteur lorsquecelui-ci surchauffe.
Systèmes embarqués de diagnostic de
pannes
Ce modèle est équipé d’un système embar-
qué de diagnostic de pannes surveillant di-
vers circuits électriques.
Si l’un de ces circuits est défectueux, le té-
moin d’alerte de panne moteur s’allume et
l’écran multifonction affiche un code d’er-
reur à deux chiffres.
Le système de l’immobilisateur antivol est
également surveillé par un système embar-
qué de diagnostic de pannes.
Si l’un des circuits de l’immobilisateur est
défectueux, le témoin de l’immobilisateur
antivol se met à clignoter, puis l’écran multi-
fonction indique un code d’erreur à deux
chiffres.N.B.:Le code d’erreur 52 (tous les segments de
l’afficheur de la température du liquide de
refroidissement s’allument, excepté le seg-
ment supérieur, qui lui, clignote) pourrait si-gnaler des interférences dans la transmis-
sion des signaux. Lorsque ce code d’erreur
s’affiche, procéder comme suit :
1. Mettre le moteur en marche à l’aide de
la clé d’enregistrement de codes.N.B.:S’assurer qu’aucune autre clé d’un système
d’immobilisateur antivol ne soit à proximité
du contacteur à clé. Cela signifie entre
autres qu’il convient de ne pas attacher plus
d’une clé de véhicule protégé par un immo-
bilisateur au même trousseau de clés. En
effet, la présence d’une autre clé pourrait
troubler la transmission des signaux, et parlà empêcher la mise en marche du moteur.1. Affichage du code d’erreur
U4P5F1F0.book Page 9 Tuesday, August 29, 2006 9:14 AM

COMMANDES ET INSTRUMENTS
3-10
3
2. Si le moteur se met en marche, le cou-
per, puis tenter de le remettre en mar-
che avec chacune des clés conven-
tionnelles.
3. Si le moteur ne se met pas en marche
avec l’une ou les deux clés conven-
tionnelles, il faut confier le véhicule
ainsi que la clé d’enregistrement et les
clés conventionnelles à un conces-
sionnaire Yamaha en vue du réenre-
gistrement de ces dernières.
Quand l’écran multifonction affiche un code
d’erreur, noter le nombre, puis faire contrô-
ler le véhicule par un concessionnaire
Yamaha.ATTENTION:
FCA11590
Quand l’écran affiche un code d’erreur, il
convient de faire contrôler le véhicule le
plus rapidement possible afin d’évitertout endommagement du moteur.
FAU12331
Alarme antivol (en option) Les concessionnaires Yamaha peuvent
équiper ce modèle d’une alarme antivol,
disponible en option. Pour plus d’informa-
tions à ce sujet, s’adresser à son conces-
sionnaire Yamaha.
FAU12347

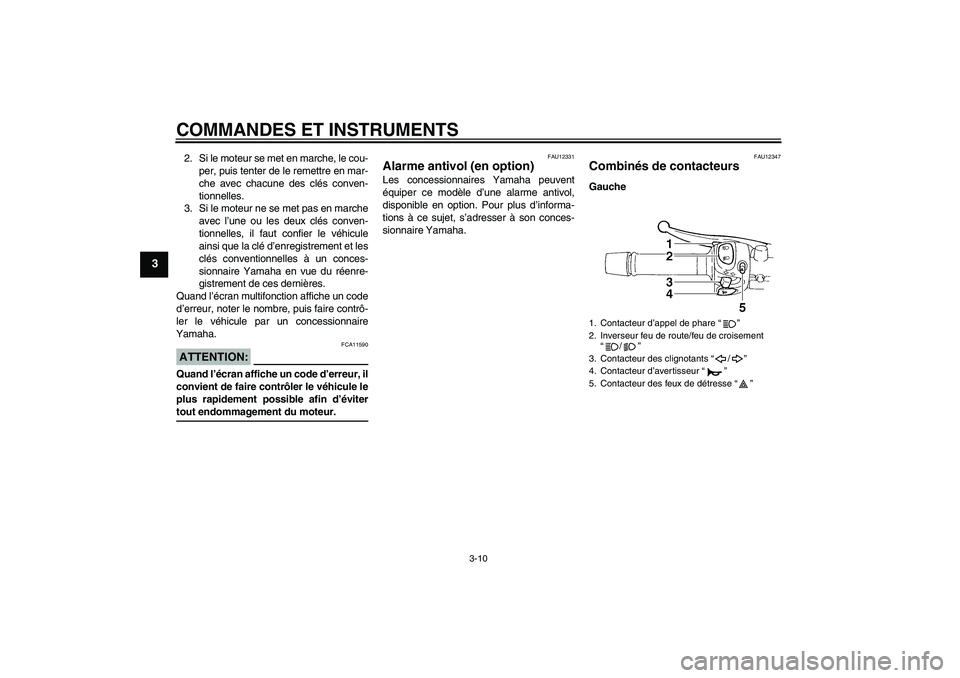

Combinés de contacteurs Gauche1. Contacteur d’appel de phare “”
2. Inverseur feu de route/feu de croisement
“/”
3. Contacteur des clignotants “/”
4. Contacteur d’avertisseur “”
5. Contacteur des feux de détresse “”
U4P5F1F0.book Page 10 Tuesday, August 29, 2006 9:14 AM

COMMANDES ET INSTRUMENTS
3-11
3
Droite
FAU12350
Contacteur d’appel de phare “”
Appuyer sur ce contacteur afin d’effectuer
un appel de phare.
FAU12400
Inverseur feu de route/feu de croisement
“/”
Placer ce contacteur sur “” pour allumer
le feu de route et sur “” pour allumer le
feu de croisement.
FAU12460
Contacteur des clignotants “/”
Pour signaler un virage à droite, pousser ce
contacteur vers la position “”. Pour si-
gnaler un virage à gauche, pousser ce con-
tacteur vers la position “”. Une fois relâ-
ché, le contacteur retourne à sa positioncentrale. Pour éteindre les clignotants, ap-
puyer sur le contacteur après que celui-ci
est revenu à sa position centrale.
FAU12500
Contacteur d’avertisseur “”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAU12660
Coupe-circuit du moteur “/”
Placer ce contacteur sur “” avant de met-
tre le moteur en marche. En cas d’urgence,
comme par exemple, lors d’une chute ou
d’un blocage de câble des gaz, placer ce
contacteur sur “” afin de couper le mo-
teur.
FAU12710
Contacteur du démarreur “”
Appuyer sur ce contacteur afin de lancer le
moteur à l’aide du démarreur.ATTENTION:
FCA10050
Avant de mettre le moteur en marche, il
convient de lire les instructions de miseen marche figurant à la page 5-1.
FAU42340
Le témoin d’alerte de panne du moteur et le
témoin d’alerte du système ABS s’allument
lorsque la clé de contact est tournée à la po-sition “ON”, et lorsque le bouton du démar-
reur est actionné. Cela n’indique donc pas
une panne.
FAU12733
Contacteur des feux de détresse “”
Quand la clé de contact est sur “ON” ou
“”, ce contacteur permet d’enclencher
les feux de détresse, c.-à-d. le clignotement
simultané de tous les clignotants.
Les feux de détresse s’utilisent en cas d’ur-
gence ou pour avertir les autres automobi-
listes du stationnement du véhicule à un en-
droit pouvant représenter un danger.ATTENTION:
FCA10061
Ne pas laisser les feux de détresse trop
longtemps allumés lorsque le moteur
est coupé, car la batterie pourrait se dé-charger.
1. Coupe-circuit du moteur “/”
2. Contacteur du démarreur “”
U4P5F1F0.book Page 11 Tuesday, August 29, 2006 9:14 AM

COMMANDES ET INSTRUMENTS
3-12
3
FAU12820
Levier d’embrayage Le levier d’embrayage se trouve à la poi-
gnée gauche. Pour débrayer, tirer le levier
vers la poignée. Pour embrayer, relâcher le
levier. Un fonctionnement en douceur s’ob-
tient en tirant le levier rapidement et en le
relâchant lentement.
Le levier d’embrayage est équipé d’un con-
tacteur d’embrayage, qui est lié au système
du coupe-circuit d’allumage. (Voir page
3-19.)
FAU12870
Sélecteur Le sélecteur est situé du côté gauche de la
moto et s’utilise conjointement avec le levier
d’embrayage lors du changement des 6 vi-
tesses à prise constante dont la boîte de vi-
tesses est équipée.
FAU26822
Levier de frein Le levier de frein est situé à la poignée
droite. Pour actionner le frein avant, tirer le
levier vers la poignée.

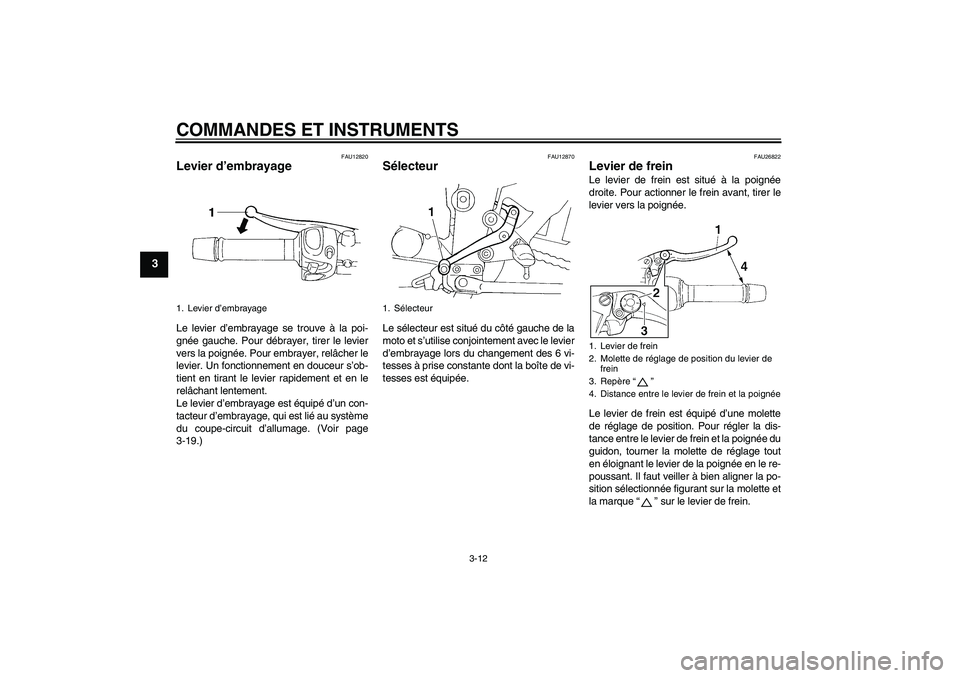

Le levier de frein est équipé d’une molette
de réglage de position. Pour régler la dis-
tance entre le levier de frein et la poignée du
guidon, tourner la molette de réglage tout
en éloignant le levier de la poignée en le re-
poussant. Il faut veiller à bien aligner la po-
sition sélectionnée figurant sur la molette et
la marque “” sur le levier de frein.
1. Levier d’embrayage
1. Sélecteur
1. Levier de frein
2. Molette de réglage de position du levier de
frein
3. Repère “”
4. Distance entre le levier de frein et la poignée
U4P5F1F0.book Page 12 Tuesday, August 29, 2006 9:14 AM

COMMANDES ET INSTRUMENTS
3-13
3
FAU12941
Pédale de frein La pédale de frein est située du côté droit de
la moto. Pour actionner le frein arrière, ap-
puyer sur la pédale de frein.
FAU39530
Système d’antiblocage des
roues (ABS) Le système d’antiblocage des roues de
Yamaha fait appel à un contrôle électroni-
que agissant indépendamment sur la roue
avant et arrière. Le système ABS est con-
trôlé par un bloc de commande électronique
(ECU). En cas de panne du système, le frei-
nage se fait de façon conventionnelle.
AVERTISSEMENT
FWA10090


Le système ABS est plus efficace
sur des distances de freinage plus
longues.


Selon les routes (surface acciden-
tée, recouverte de graviers, etc.)
une moto équipée du système ABS
peut requérir une distance de frei-
nage plus longue qu’une moto sans
système ABS. Il convient dès lors
de conserver une distance suffi-
sante par rapport au véhicule qui
précède et de s’adapter à la vitessedu trafic.
N.B.:

Les freins ABS s’actionnent de la
même façon que les freins classiques.
Des vibrations peuvent toutefois être
ressenties au levier ou à la pédale defrein lorsque le système ABS fonc-
tionne. Il ne s’agit donc pas d’une ano-
malie.


Ce système ABS dispose d’un mode
de test produisant des vibrations au le-
vier ou à la pédale de frein lorsque le
système fonctionne. Des outils spé-
ciaux sont toutefois nécessaires afin
de pouvoir effectuer ce test. Il convient
donc de s’adresser à un concession-naire Yamaha.
1. Pédale de frein
U4P5F1F0.book Page 13 Tuesday, August 29, 2006 9:14 AM

COMMANDES ET INSTRUMENTS
3-14
3
FAU13070

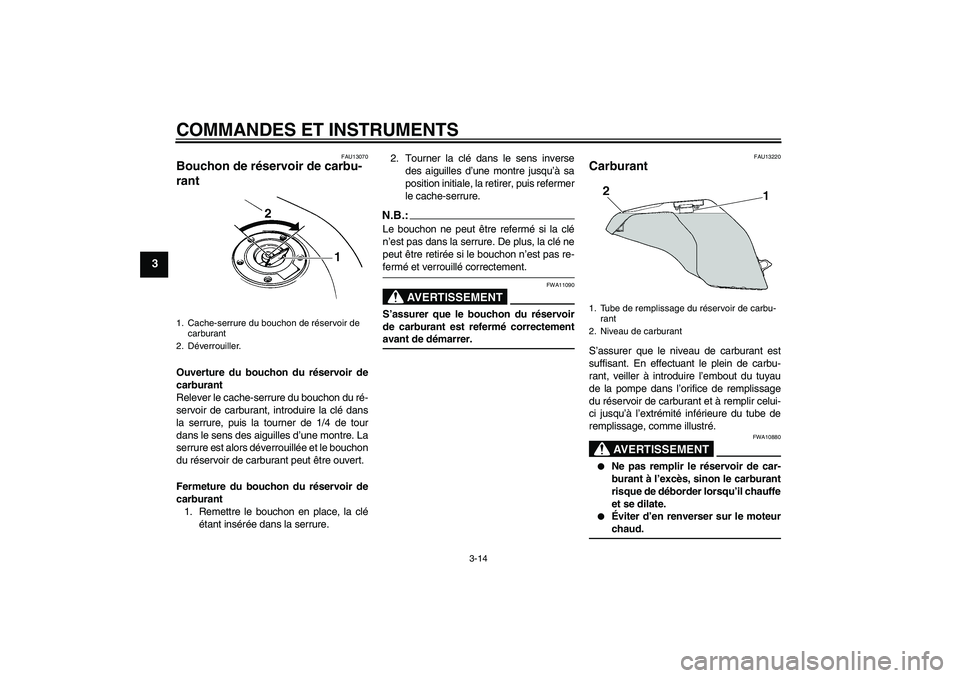

Bouchon de réservoir de carbu-
rant Ouverture du bouchon du réservoir de
carburant
Relever le cache-serrure du bouchon du ré-
servoir de carburant, introduire la clé dans
la serrure, puis la tourner de 1/4 de tour
dans le sens des aiguilles d’une montre. La
serrure est alors déverrouillée et le bouchon
du réservoir de carburant peut être ouvert.
Fermeture du bouchon du réservoir de
carburant
1. Remettre le bouchon en place, la clé
étant insérée dans la serrure.2. Tourner la clé dans le sens inverse
des aiguilles d’une montre jusqu’à sa
position initiale, la retirer, puis refermer
le cache-serrure.
N.B.:Le bouchon ne peut être refermé si la clé
n’est pas dans la serrure. De plus, la clé ne
peut être retirée si le bouchon n’est pas re-fermé et verrouillé correctement.
AVERTISSEMENT
FWA11090
S’assurer que le bouchon du réservoir
de carburant est refermé correctementavant de démarrer.
FAU13220
Carburant S’assurer que le niveau de carburant est
suffisant. En effectuant le plein de carbu-
rant, veiller à introduire l’embout du tuyau
de la pompe dans l’orifice de remplissage
du réservoir de carburant et à remplir celui-
ci jusqu’à l’extrémité inférieure du tube de
remplissage, comme illustré.
AVERTISSEMENT
FWA10880


Ne pas remplir le réservoir de car-
burant à l’excès, sinon le carburant
risque de déborder lorsqu’il chauffe
et se dilate.


Éviter d’en renverser sur le moteurchaud.
1. Cache-serrure du bouchon de réservoir de
carburant
2. Déverrouiller.
1. Tube de remplissage du réservoir de carbu-
rant
2. Niveau de carburant
U4P5F1F0.book Page 14 Tuesday, August 29, 2006 9:14 AM

COMMANDES ET INSTRUMENTS
3-15
3

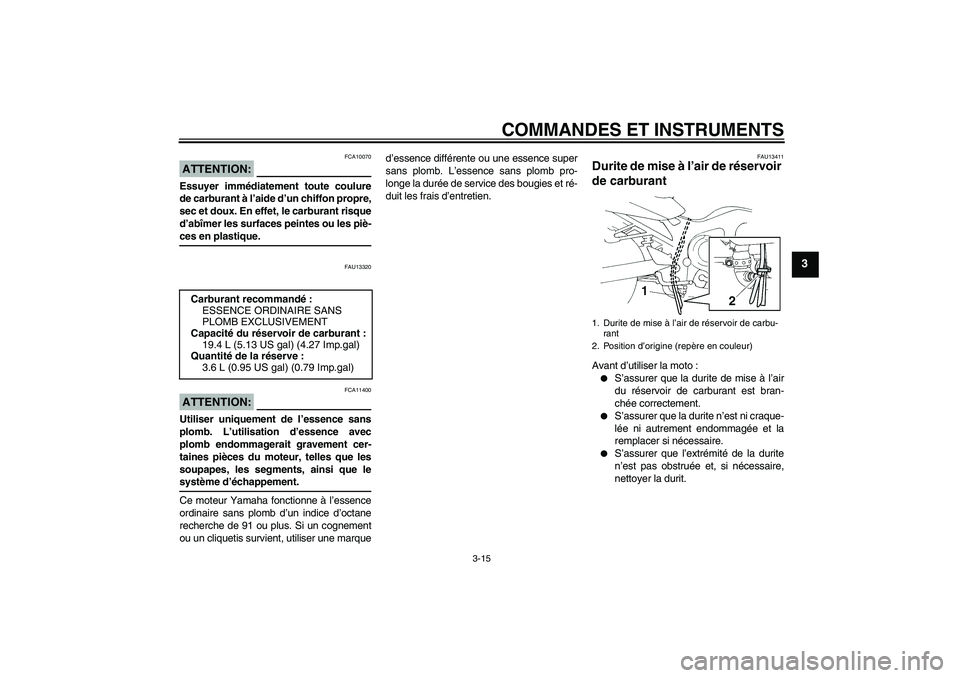

ATTENTION:
FCA10070
Essuyer immédiatement toute coulure
de carburant à l’aide d’un chiffon propre,
sec et doux. En effet, le carburant risque
d’abîmer les surfaces peintes ou les piè-ces en plastique.
FAU13320
ATTENTION:
FCA11400
Utiliser uniquement de l’essence sans
plomb. L’utilisation d’essence avec
plomb endommagerait gravement cer-
taines pièces du moteur, telles que les
soupapes, les segments, ainsi que lesystème d’échappement.
Ce moteur Yamaha fonctionne à l’essence
ordinaire sans plomb d’un indice d’octane
recherche de 91 ou plus. Si un cognement
ou un cliquetis survient, utiliser une marqued’essence différente ou une essence super
sans plomb. L’essence sans plomb pro-
longe la durée de service des bougies et ré-
duit les frais d’entretien.
FAU13411
Durite de mise à l’air de réservoir
de carburant Avant d’utiliser la moto :

S’assurer que la durite de mise à l’air
du réservoir de carburant est bran-
chée correctement.


S’assurer que la durite n’est ni craque-
lée ni autrement endommagée et la
remplacer si nécessaire.


S’assurer que l’extrémité de la durite
n’est pas obstruée et, si nécessaire,
nettoyer la durit. Carburant recommandé:
ESSENCE ORDINAIRE SANS
PLOMB EXCLUSIVEMENT
Capacité du réservoir de carburant :
19.4 L (5.13 US gal) (4.27 Imp.gal)
Quantité de la réserve :
3.6 L (0.95 US gal) (0.79 Imp.gal)
1. Durite de mise à l’air de réservoir de carbu-
rant
2. Position d’origine (repère en couleur)
U4P5F1F0.book Page 15 Tuesday, August 29, 2006 9:14 AM

COMMANDES ET INSTRUMENTS
3-16
3
FAU13441

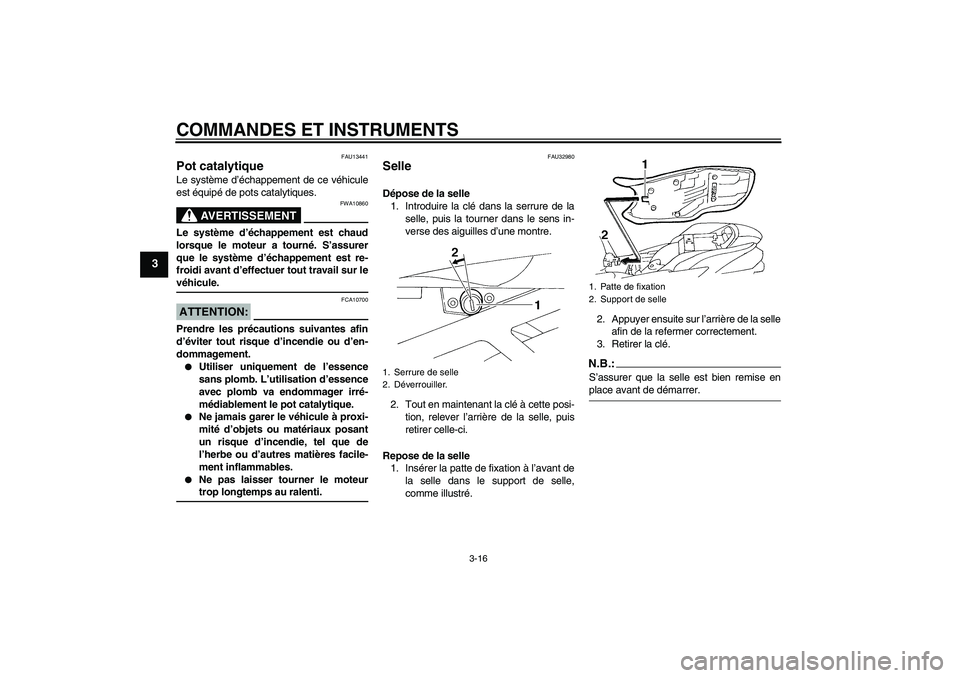

Pot catalytique Le système d’échappement de ce véhicule
est équipé de pots catalytiques.
AVERTISSEMENT
FWA10860
Le système d’échappement est chaud
lorsque le moteur a tourné. S’assurer
que le système d’échappement est re-
froidi avant d’effectuer tout travail sur levéhicule.ATTENTION:
FCA10700
Prendre les précautions suivantes afin
d’éviter tout risque d’incendie ou d’en-
dommagement.

Utiliser uniquement de l’essence
sans plomb. L’utilisation d’essence
avec plomb va endommager irré-
médiablement le pot catalytique.


Ne jamais garer le véhicule à proxi-
mité d’objets ou matériaux posant
un risque d’incendie, tel que de
l’herbe ou d’autres matières facile-
ment inflammables.


Ne pas laisser tourner le moteurtrop longtemps au ralenti.
FAU32980
Selle Dépose de la selle
1. Introduire la clé dans la serrure de la
selle, puis la tourner dans le sens in-
verse des aiguilles d’une montre.
2. Tout en maintenant la clé à cette posi-
tion, relever l’arrière de la selle, puis
retirer celle-ci.
Repose de la selle
1. Insérer la patte de fixation à l’avant de
la selle dans le support de selle,
comme illustré.2. Appuyer ensuite sur l’arrière de la selle
afin de la refermer correctement.
3. Retirer la clé.
N.B.:S’assurer que la selle est bien remise enplace avant de démarrer.
1. Serrure de selle
2. Déverrouiller.
1. Patte de fixation
2. Support de selle
U4P5F1F0.book Page 16 Tuesday, August 29, 2006 9:14 AM
