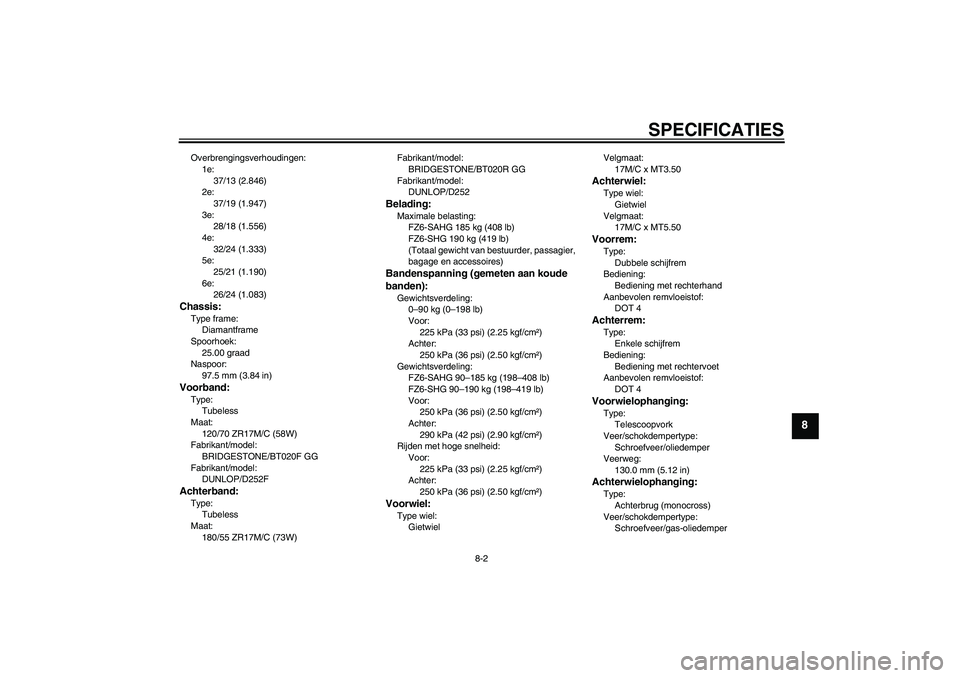

SPECIFICATIES
8-2
8
Overbrengingsverhoudingen:
1e:
37/13 (2.846)
2e:
37/19 (1.947)
3e:
28/18 (1.556)
4e:
32/24 (1.333)
5e:
25/21 (1.190)
6e:
26/24 (1.083)Chassis:Type frame:
Diamantframe
Spoorhoek:
25.00 graad
Naspoor:
97.5 mm (3.84 in)Voorband:Type:
Tubeless
Maat:
120/70 ZR17M/C (58W)
Fabrikant/model:
BRIDGESTONE/BT020F GG
Fabrikant/model:
DUNLOP/D252FAchterband:Type:
Tubeless
Maat:
180/55 ZR17M/C (73W)Fabrikant/model:
BRIDGESTONE/BT020R GG
Fabrikant/model:
DUNLOP/D252
Belading:Maximale belasting:
FZ6-SAHG 185 kg (408 lb)
FZ6-SHG 190 kg (419 lb)
(Totaal gewicht van bestuurder, passagier,
bagage en accessoires)Bandenspanning (gemeten aan koude
banden):Gewichtsverdeling:
0–90 kg (0–198 lb)
Voor:
225 kPa (33 psi) (2.25 kgf/cm²)
Achter:
250 kPa (36 psi) (2.50 kgf/cm²)
Gewichtsverdeling:
FZ6-SAHG 90–185 kg (198–408 lb)
FZ6-SHG 90–190 kg (198–419 lb)
Voor:
250 kPa (36 psi) (2.50 kgf/cm²)
Achter:
290 kPa (42 psi) (2.90 kgf/cm²)
Rijden met hoge snelheid:
Voor:
225 kPa (33 psi) (2.25 kgf/cm²)
Achter:
250 kPa (36 psi) (2.50 kgf/cm²)Voorwiel:Type wiel:
GietwielVelgmaat:
17M/C x MT3.50
Achterwiel:Type wiel:
Gietwiel
Velgmaat:
17M/C x MT5.50Voorrem:Type:
Dubbele schijfrem
Bediening:
Bediening met rechterhand
Aanbevolen remvloeistof:
DOT 4Achterrem:Type:
Enkele schijfrem
Bediening:
Bediening met rechtervoet
Aanbevolen remvloeistof:
DOT 4Voorwielophanging:Type:
Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
130.0 mm (5.12 in)Achterwielophanging:Type:
Achterbrug (monocross)
Veer/schokdempertype:
Schroefveer/gas-oliedemper
U4S8D1D0.book Page 2 Friday, June 29, 2007 8:42 PM

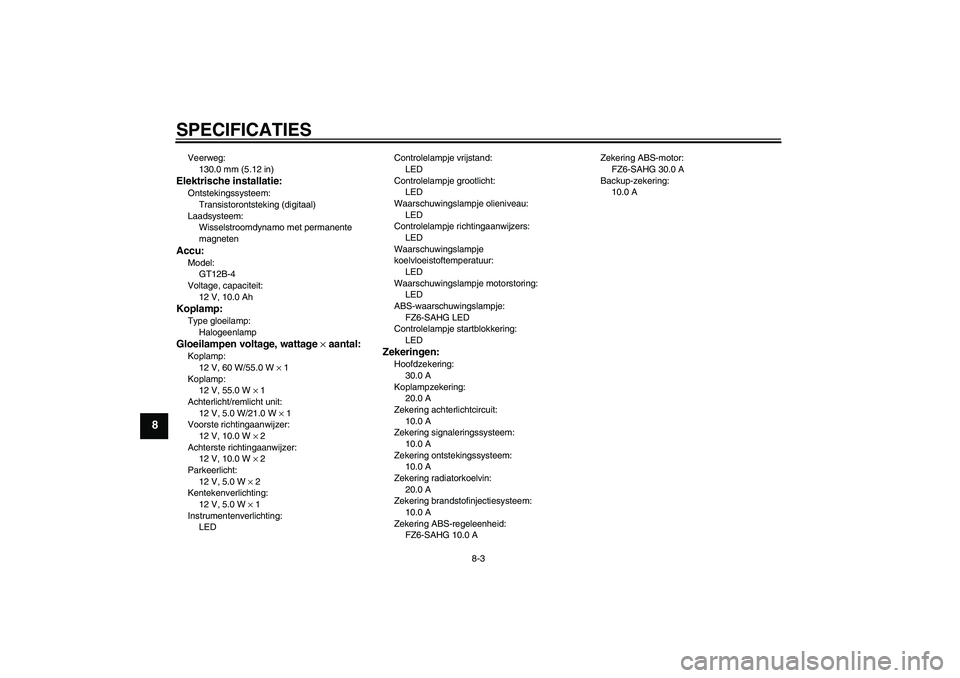

SPECIFICATIES
8-3
8
Veerweg:
130.0 mm (5.12 in)Elektrische installatie:Ontstekingssysteem:
Transistorontsteking (digitaal)
Laadsysteem:
Wisselstroomdynamo met permanente
magnetenAccu:Model:
GT12B-4
Voltage, capaciteit:
12 V, 10.0 AhKoplamp:Type gloeilamp:
HalogeenlampGloeilampen voltage, wattage × aantal:Koplamp:
12 V, 60 W/55.0 W × 1
Koplamp:
12 V, 55.0 W × 1
Achterlicht/remlicht unit:
12 V, 5.0 W/21.0 W × 1
Voorste richtingaanwijzer:
12 V, 10.0 W × 2
Achterste richtingaanwijzer:
12 V, 10.0 W × 2
Parkeerlicht:
12 V, 5.0 W × 2
Kentekenverlichting:
12 V, 5.0 W × 1
Instrumentenverlichting:
LEDControlelampje vrijstand:
LED
Controlelampje grootlicht:
LED
Waarschuwingslampje olieniveau:
LED
Controlelampje richtingaanwijzers:
LED
Waarschuwingslampje
koelvloeistoftemperatuur:
LED
Waarschuwingslampje motorstoring:
LED
ABS-waarschuwingslampje:
FZ6-SAHG LED
Controlelampje startblokkering:
LED
Zekeringen:Hoofdzekering:
30.0 A
Koplampzekering:
20.0 A
Zekering achterlichtcircuit:
10.0 A
Zekering signaleringssysteem:
10.0 A
Zekering ontstekingssysteem:
10.0 A
Zekering radiatorkoelvin:
20.0 A
Zekering brandstofinjectiesysteem:
10.0 A
Zekering ABS-regeleenheid:
FZ6-SAHG 10.0 AZekering ABS-motor:
FZ6-SAHG 30.0 A
Backup-zekering:
10.0 A
U4S8D1D0.book Page 3 Friday, June 29, 2007 8:42 PM

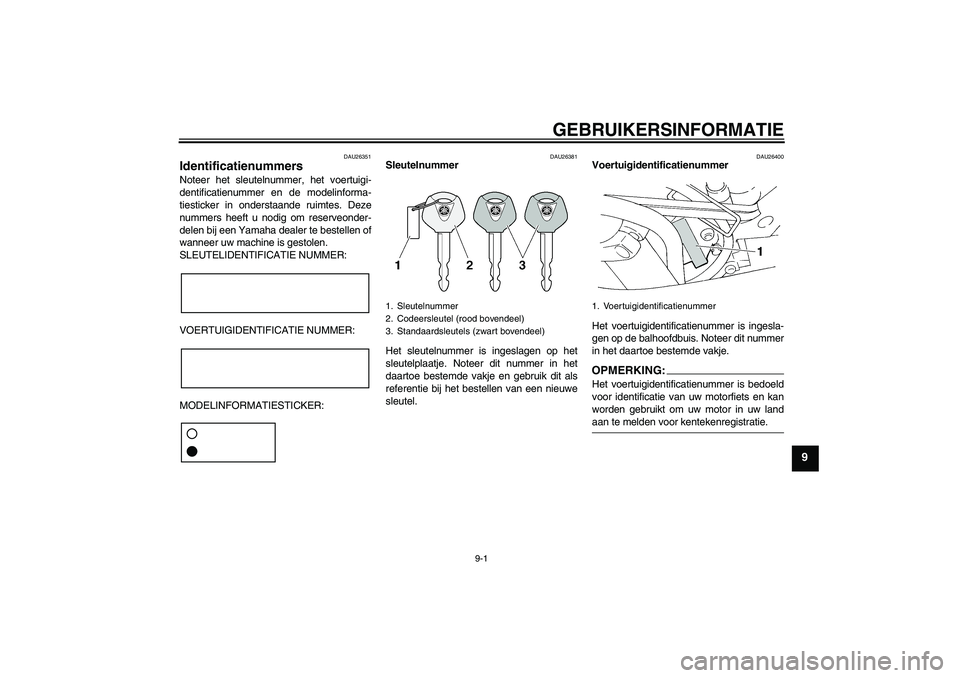

GEBRUIKERSINFORMATIE
9-1
9
DAU26351
Identificatienummers Noteer het sleutelnummer, het voertuigi-
dentificatienummer en de modelinforma-
tiesticker in onderstaande ruimtes. Deze
nummers heeft u nodig om reserveonder-
delen bij een Yamaha dealer te bestellen of
wanneer uw machine is gestolen.
SLEUTELIDENTIFICATIE NUMMER:
VOERTUIGIDENTIFICATIE NUMMER:
MODELINFORMATIESTICKER:
DAU26381
Sleutelnummer
Het sleutelnummer is ingeslagen op het
sleutelplaatje. Noteer dit nummer in het
daartoe bestemde vakje en gebruik dit als
referentie bij het bestellen van een nieuwe
sleutel.
DAU26400
Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op de balhoofdbuis. Noteer dit nummer
in het daartoe bestemde vakje.OPMERKING:Het voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw landaan te melden voor kentekenregistratie.
1. Sleutelnummer
2. Codeersleutel (rood bovendeel)
3. Standaardsleutels (zwart bovendeel)
1. Voertuigidentificatienummer
U4S8D1D0.book Page 1 Friday, June 29, 2007 8:42 PM

GEBRUIKERSINFORMATIE
9-2
9
DAU26480

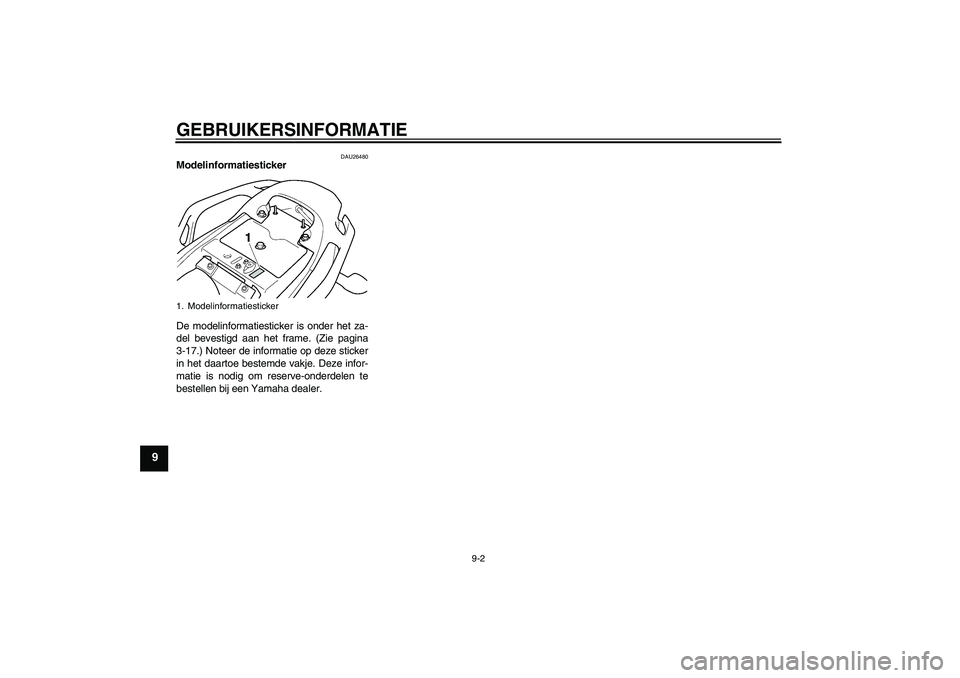

Modelinformatiesticker
De modelinformatiesticker is onder het za-
del bevestigd aan het frame. (Zie pagina
3-17.) Noteer de informatie op deze sticker
in het daartoe bestemde vakje. Deze infor-
matie is nodig om reserve-onderdelen te
bestellen bij een Yamaha dealer.1. ModelinformatiestickerU4S8D1D0.book Page 2 Friday, June 29, 2007 8:42 PM

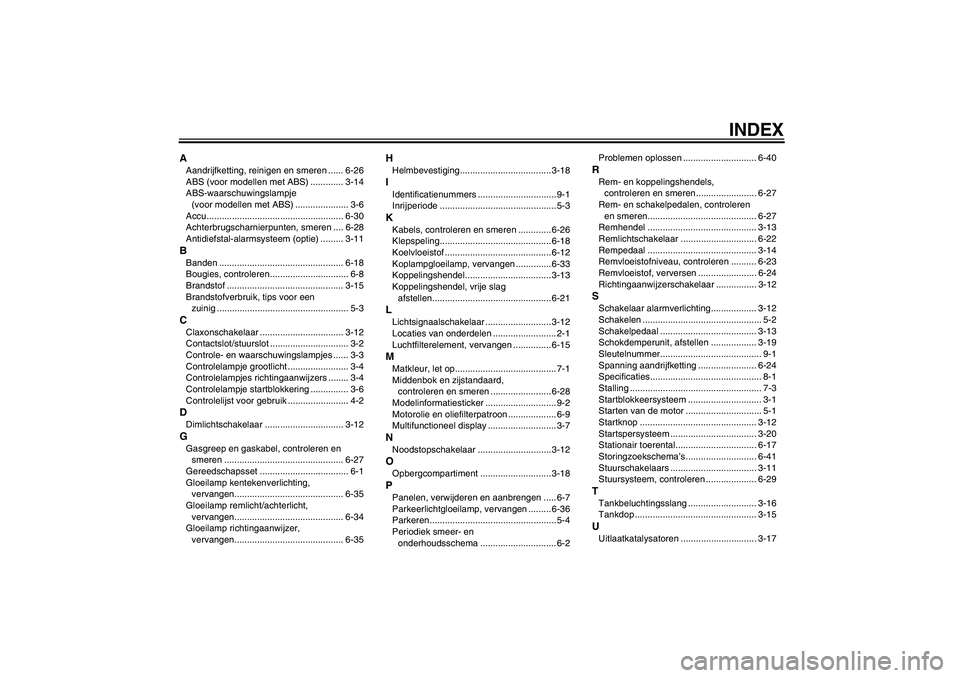

INDEX
AAandrijfketting, reinigen en smeren ...... 6-26
ABS (voor modellen met ABS) ............. 3-14
ABS-waarschuwingslampje
(voor modellen met ABS) ..................... 3-6
Accu...................................................... 6-30
Achterbrugscharnierpunten, smeren .... 6-28
Antidiefstal-alarmsysteem (optie) ......... 3-11BBanden ................................................. 6-18
Bougies, controleren............................... 6-8
Brandstof .............................................. 3-15
Brandstofverbruik, tips voor een
zuinig .................................................... 5-3CClaxonschakelaar ................................. 3-12
Contactslot/stuurslot ............................... 3-2
Controle- en waarschuwingslampjes ...... 3-3
Controlelampje grootlicht ........................ 3-4
Controlelampjes richtingaanwijzers ........ 3-4
Controlelampje startblokkering ............... 3-6
Controlelijst voor gebruik ........................ 4-2DDimlichtschakelaar ............................... 3-12GGasgreep en gaskabel, controleren en
smeren ............................................... 6-27
Gereedschapsset ................................... 6-1
Gloeilamp kentekenverlichting,
vervangen........................................... 6-35
Gloeilamp remlicht/achterlicht,
vervangen........................................... 6-34
Gloeilamp richtingaanwijzer,
vervangen........................................... 6-35
HHelmbevestiging.................................... 3-18IIdentificatienummers ............................... 9-1
Inrijperiode .............................................. 5-3KKabels, controleren en smeren ............. 6-26
Klepspeling............................................ 6-18
Koelvloeistof .......................................... 6-12
Koplampgloeilamp, vervangen .............. 6-33
Koppelingshendel.................................. 3-13
Koppelingshendel, vrije slag
afstellen............................................... 6-21LLichtsignaalschakelaar .......................... 3-12
Locaties van onderdelen ......................... 2-1
Luchtfilterelement, vervangen ............... 6-15MMatkleur, let op........................................ 7-1
Middenbok en zijstandaard,
controleren en smeren ........................ 6-28
Modelinformatiesticker ............................ 9-2
Motorolie en oliefilterpatroon ................... 6-9
Multifunctioneel display ........................... 3-7NNoodstopschakelaar ............................. 3-12OOpbergcompartiment ............................ 3-18PPanelen, verwijderen en aanbrengen ..... 6-7
Parkeerlichtgloeilamp, vervangen ......... 6-36
Parkeren..................................................5-4
Periodiek smeer- en
onderhoudsschema .............................. 6-2Problemen oplossen ............................. 6-40
RRem- en koppelingshendels,
controleren en smeren........................ 6-27
Rem- en schakelpedalen, controleren
en smeren........................................... 6-27
Remhendel ........................................... 3-13
Remlichtschakelaar .............................. 6-22
Rempedaal ........................................... 3-14
Remvloeistofniveau, controleren .......... 6-23
Remvloeistof, verversen ....................... 6-24
Richtingaanwijzerschakelaar ................ 3-12SSchakelaar alarmverlichting.................. 3-12
Schakelen ............................................... 5-2
Schakelpedaal ...................................... 3-13
Schokdemperunit, afstellen .................. 3-19
Sleutelnummer........................................ 9-1
Spanning aandrijfketting ....................... 6-24
Specificaties............................................ 8-1
Stalling .................................................... 7-3
Startblokkeersysteem ............................. 3-1
Starten van de motor .............................. 5-1
Startknop .............................................. 3-12
Startspersysteem .................................. 3-20
Stationair toerental................................ 6-17
Storingzoekschema’s............................ 6-41
Stuurschakelaars .................................. 3-11
Stuursysteem, controleren .................... 6-29TTankbeluchtingsslang ........................... 3-16
Tankdop ................................................ 3-15UUitlaatkatalysatoren .............................. 3-17
U4S8D1D0.book Page 1 Friday, June 29, 2007 8:42 PM

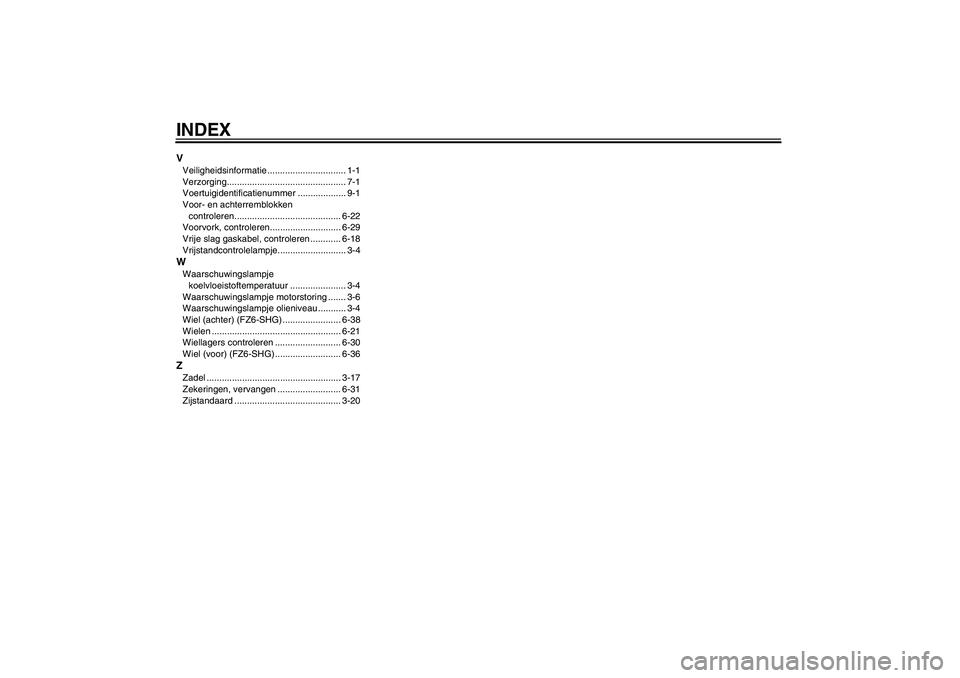

INDEXVVeiligheidsinformatie ............................... 1-1
Verzorging............................................... 7-1
Voertuigidentificatienummer ................... 9-1
Voor- en achterremblokken
controleren.......................................... 6-22
Voorvork, controleren............................ 6-29
Vrije slag gaskabel, controleren ............ 6-18
Vrijstandcontrolelampje........................... 3-4WWaarschuwingslampje
koelvloeistoftemperatuur ...................... 3-4
Waarschuwingslampje motorstoring ....... 3-6
Waarschuwingslampje olieniveau ........... 3-4
Wiel (achter) (FZ6-SHG) ....................... 6-38
Wielen ................................................... 6-21
Wiellagers controleren .......................... 6-30
Wiel (voor) (FZ6-SHG) .......................... 6-36ZZadel ..................................................... 3-17
Zekeringen, vervangen ......................... 6-31
Zijstandaard .......................................... 3-20
U4S8D1D0.book Page 2 Friday, June 29, 2007 8:42 PM

U4S8D1D0.book Page 3 Friday, June 29, 2007 8:42 PM
