YAMAHA FZ6 SHG 2008 Instructieboekje (in Dutch)

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-28
6
DAU23212

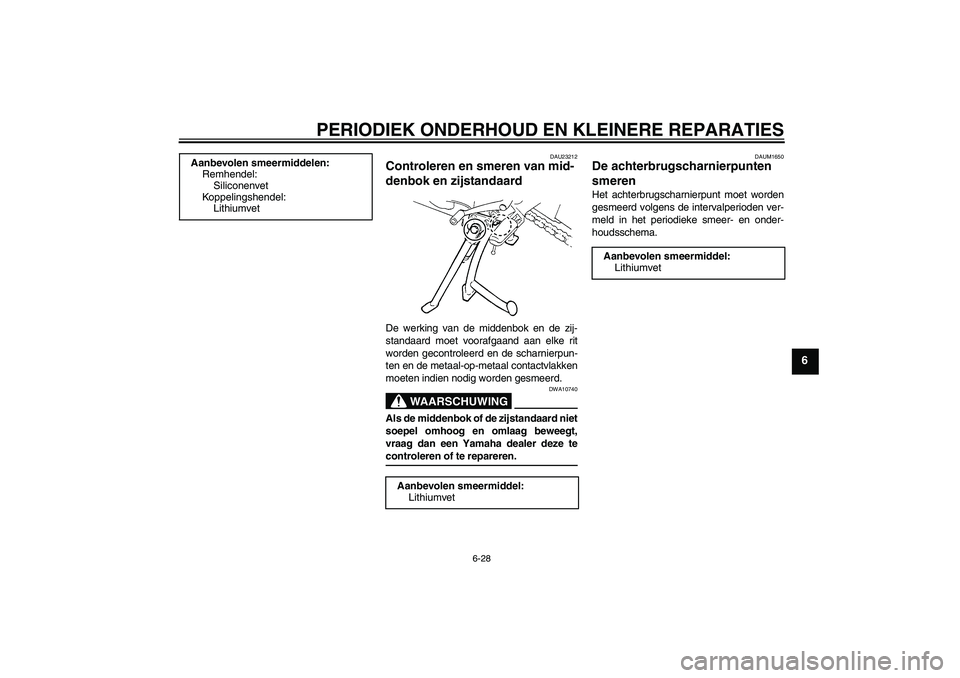

Controleren en smeren van mid-
denbok en zijstandaard De werking van de middenbok en de zij-
standaard moet voorafgaand aan elke rit
worden gecontroleerd en de scharnierpun-
ten en de metaal-op-metaal contactvlakken
moeten indien nodig worden gesmeerd.
WAARSCHUWING
DWA10740
Als de middenbok of de zijstandaard niet
soepel omhoog en omlaag beweegt,
vraag dan een Yamaha dealer deze tecontroleren of te repareren.
DAUM1650
De achterbrugscharnierpunten
smeren Het achterbrugscharnierpunt moet worden
gesmeerd volgens de intervalperioden ver-
meld in het periodieke smeer- en onder-
houdsschema. Aanbevolen smeermiddelen:
Remhendel:
Siliconenvet
Koppelingshendel:
Lithiumvet
Aanbevolen smeermiddel:
Lithiumvet
Aanbevolen smeermiddel:
Lithiumvet
U4S8D1D0.book Page 28 Friday, June 29, 2007 8:42 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-29
6
DAU23271

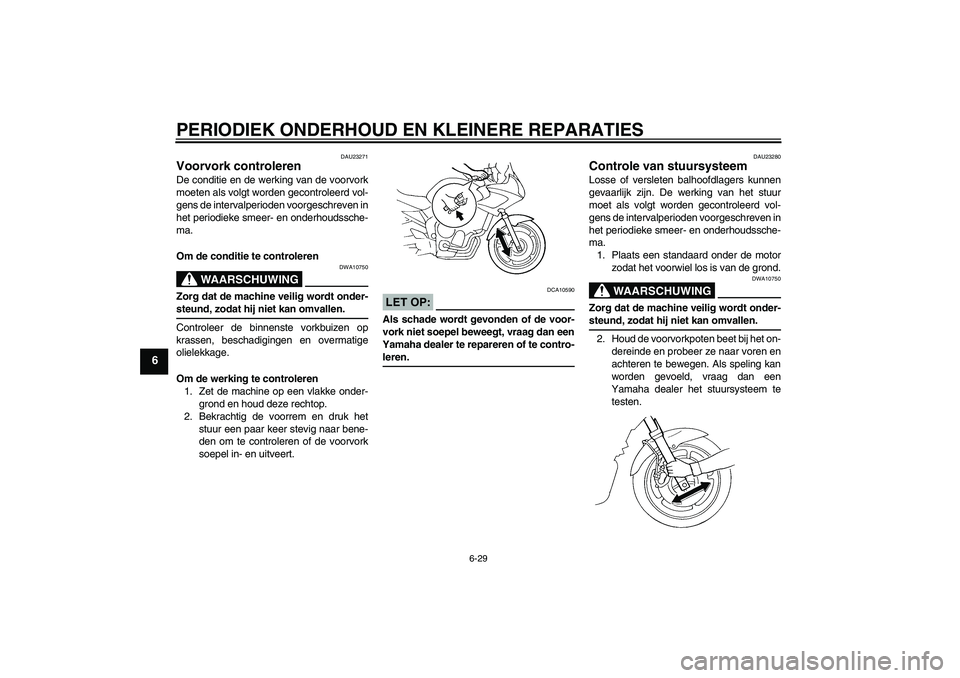

Voorvork controleren De conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden voorgeschreven in
het periodieke smeer- en onderhoudssche-
ma.
Om de conditie te controleren
WAARSCHUWING
DWA10750
Zorg dat de machine veilig wordt onder-steund, zodat hij niet kan omvallen.
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werking te controleren
1. Zet de machine op een vlakke onder-
grond en houd deze rechtop.
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
LET OP:
DCA10590
Als schade wordt gevonden of de voor-
vork niet soepel beweegt, vraag dan een
Yamaha dealer te repareren of te contro-leren.
DAU23280
Controle van stuursysteem Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuur
moet als volgt worden gecontroleerd vol-
gens de intervalperioden voorgeschreven in
het periodieke smeer- en onderhoudssche-
ma.
1. Plaats een standaard onder de motor
zodat het voorwiel los is van de grond.
WAARSCHUWING
DWA10750
Zorg dat de machine veilig wordt onder-steund, zodat hij niet kan omvallen.
2. Houd de voorvorkpoten beet bij het on-
dereinde en probeer ze naar voren en
achteren te bewegen. Als speling kan
worden gevoeld, vraag dan een
Yamaha dealer het stuursysteem te
testen.
U4S8D1D0.book Page 29 Friday, June 29, 2007 8:42 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-30
6
DAU23290

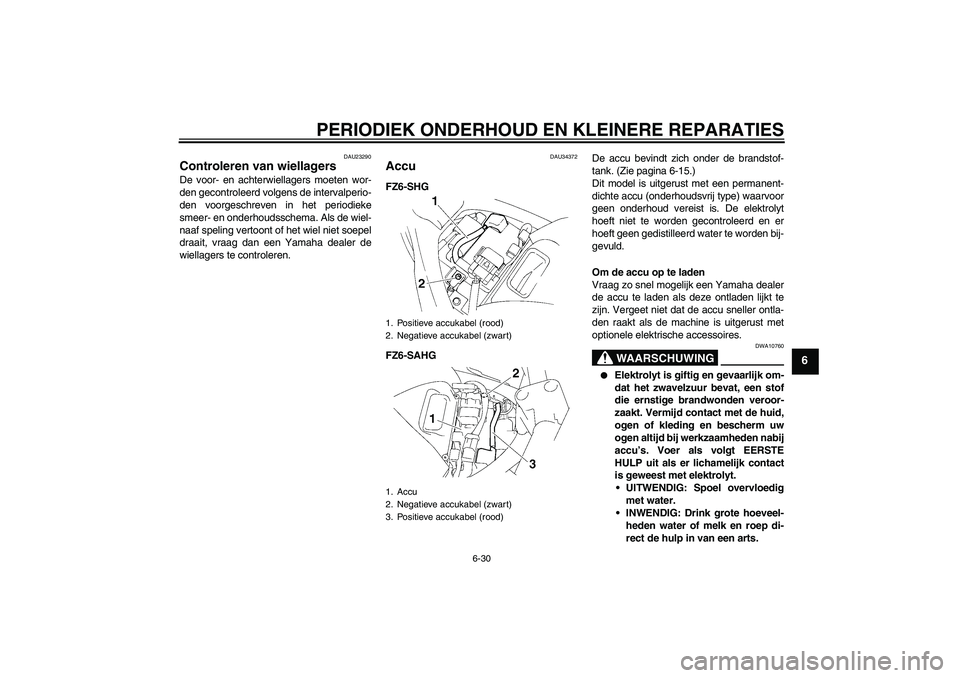

Controleren van wiellagers De voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperio-
den voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
DAU34372
Accu FZ6-SHG
FZ6-SAHGDe accu bevindt zich onder de brandstof-
tank. (Zie pagina 6-15.)
Dit model is uitgerust met een permanent-
dichte accu (onderhoudsvrij type) waarvoor
geen onderhoud vereist is. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden bij-
gevuld.
Om de accu op te laden
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.
WAARSCHUWING
DWA10760


Elektrolyt is giftig en gevaarlijk om-
dat het zwavelzuur bevat, een stof
die ernstige brandwonden veroor-
zaakt. Vermijd contact met de huid,
ogen of kleding en bescherm uw
ogen altijd bij werkzaamheden nabij
accu’s. Voer als volgt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloedig
met water.
INWENDIG: Drink grote hoeveel-
heden water of melk en roep di-
rect de hulp in van een arts.
1. Positieve accukabel (rood)
2. Negatieve accukabel (zwart)
1. Accu
2. Negatieve accukabel (zwart)
3. Positieve accukabel (rood)
U4S8D1D0.book Page 30 Friday, June 29, 2007 8:42 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-31
6
OGEN: Spoel gedurende 15 mi-
nuten met water en roep direct
medische hulp in.


Accu’s produceren het explosieve
waterstofgas. Houd daarom von-
ken, open vuur, sigaretten e.d. uit
de buurt van de accu en zorg voor
voldoende ventilatie bij acculaden
in een afgesloten ruimte.


HOUD DEZE EN ALLE ACCU’S BUI-TEN BEREIK VAN KINDEREN.
Om de accu op te bergen
1. Verwijder de accu als het voertuig lan-
ger dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet dan
weg op een koele en droge plek.
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij.
3. Laad de accu volledig bij alvorens te
installeren.
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de ac-
cupolen.
LET OP:
DCA10630


Zorg dat de accu altijd geladen
blijft. Door een accu in ontladen toe-
stand weg te bergen kan permanen-
te accuschade ontstaan.


Om een permanent-dichte accu (on-
derhoudsvrij type) te laden, is een
speciale acculader (met constante
laadspanning) vereist. Bij gebruik
van een conventionele acculader
raakt de accu beschadigd. Wanneer
u niet beschikt over een speciale
acculader voor permanent-dichte
accu’s (onderhoudsvrij type), vraag
dan een Yamaha dealer uw accu opte laden.
DAU44700
Zekeringen vervangen De hoofdzekering en zekeringenkastje 2
(alleen voor model met ABS) bevinden zich
onder de brandstoftank. (Zie pagina 6-15.)
FZ6-SHG1. Hoofdzekering
2. Reservehoofdzekering
U4S8D1D0.book Page 31 Friday, June 29, 2007 8:42 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-32
6

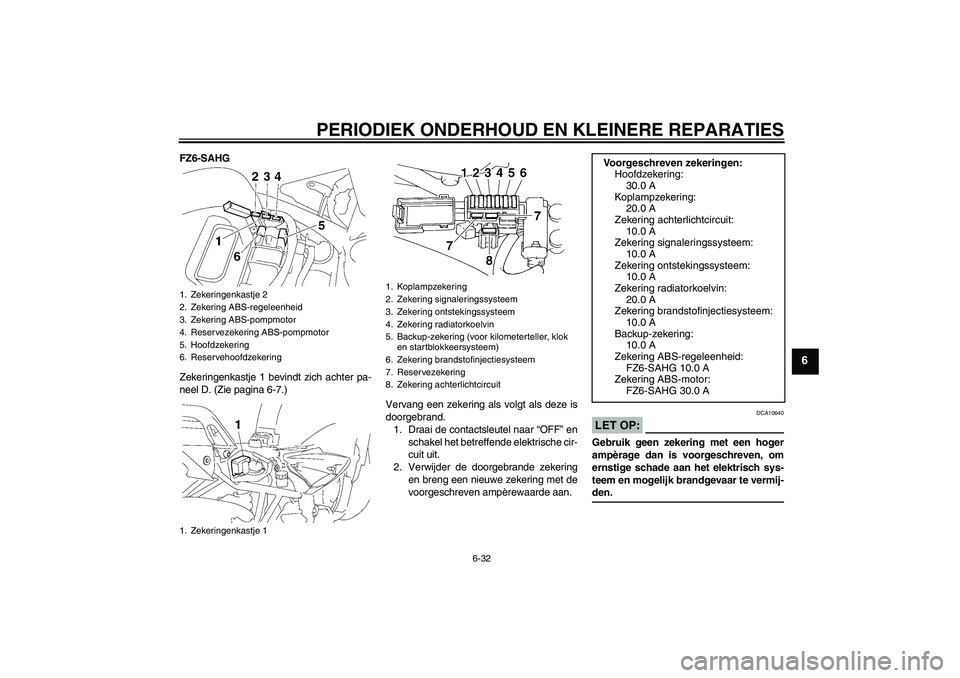

FZ6-SAHG
Zekeringenkastje 1 bevindt zich achter pa-
neel D. (Zie pagina 6-7.)
Vervang een zekering als volgt als deze is
doorgebrand.
1. Draai de contactsleutel naar “OFF” en
schakel het betreffende elektrische cir-
cuit uit.
2. Verwijder de doorgebrande zekering
en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
LET OP:
DCA10640
Gebruik geen zekering met een hoger
ampèrage dan is voorgeschreven, om
ernstige schade aan het elektrisch sys-
teem en mogelijk brandgevaar te vermij-den.
1. Zekeringenkastje 2
2. Zekering ABS-regeleenheid
3. Zekering ABS-pompmotor
4. Reservezekering ABS-pompmotor
5. Hoofdzekering
6. Reservehoofdzekering
1. Zekeringenkastje 1
1. Koplampzekering
2. Zekering signaleringssysteem
3. Zekering ontstekingssysteem
4. Zekering radiatorkoelvin
5. Backup-zekering (voor kilometerteller, klok
en startblokkeersysteem)
6. Zekering brandstofinjectiesysteem
7. Reservezekering
8. Zekering achterlichtcircuit
Voorgeschreven zekeringen:
Hoofdzekering:
30.0 A
Koplampzekering:
20.0 A
Zekering achterlichtcircuit:
10.0 A
Zekering signaleringssysteem:
10.0 A
Zekering ontstekingssysteem:
10.0 A
Zekering radiatorkoelvin:
20.0 A
Zekering brandstofinjectiesysteem:
10.0 A
Backup-zekering:
10.0 A
Zekering ABS-regeleenheid:
FZ6-SAHG 10.0 A
Zekering ABS-motor:
FZ6-SAHG 30.0 A
U4S8D1D0.book Page 32 Friday, June 29, 2007 8:42 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-33
6

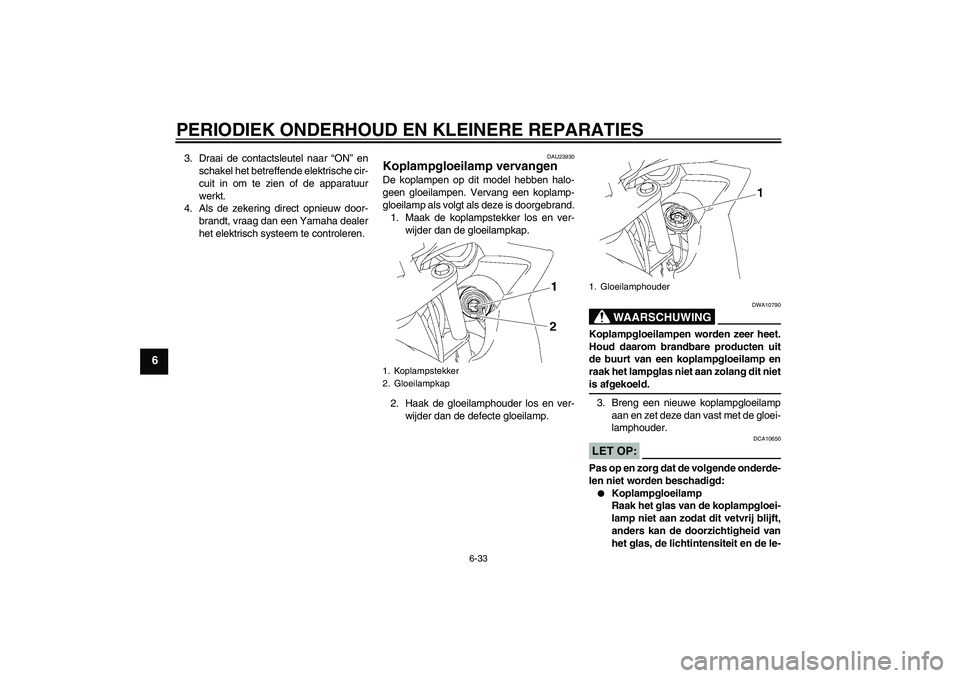

3. Draai de contactsleutel naar “ON” en
schakel het betreffende elektrische cir-
cuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
DAU23930
Koplampgloeilamp vervangen De koplampen op dit model hebben halo-
geen gloeilampen. Vervang een koplamp-
gloeilamp als volgt als deze is doorgebrand.
1. Maak de koplampstekker los en ver-
wijder dan de gloeilampkap.
2. Haak de gloeilamphouder los en ver-
wijder dan de defecte gloeilamp.
WAARSCHUWING
DWA10790
Koplampgloeilampen worden zeer heet.
Houd daarom brandbare producten uit
de buurt van een koplampgloeilamp en
raak het lampglas niet aan zolang dit nietis afgekoeld.
3. Breng een nieuwe koplampgloeilamp
aan en zet deze dan vast met de gloei-
lamphouder.LET OP:
DCA10650
Pas op en zorg dat de volgende onderde-
len niet worden beschadigd:

Koplampgloeilamp
Raak het glas van de koplampgloei-
lamp niet aan zodat dit vetvrij blijft,
anders kan de doorzichtigheid van
het glas, de lichtintensiteit en de le-
1. Koplampstekker
2. Gloeilampkap
1. Gloeilamphouder
U4S8D1D0.book Page 33 Friday, June 29, 2007 8:42 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-34
6

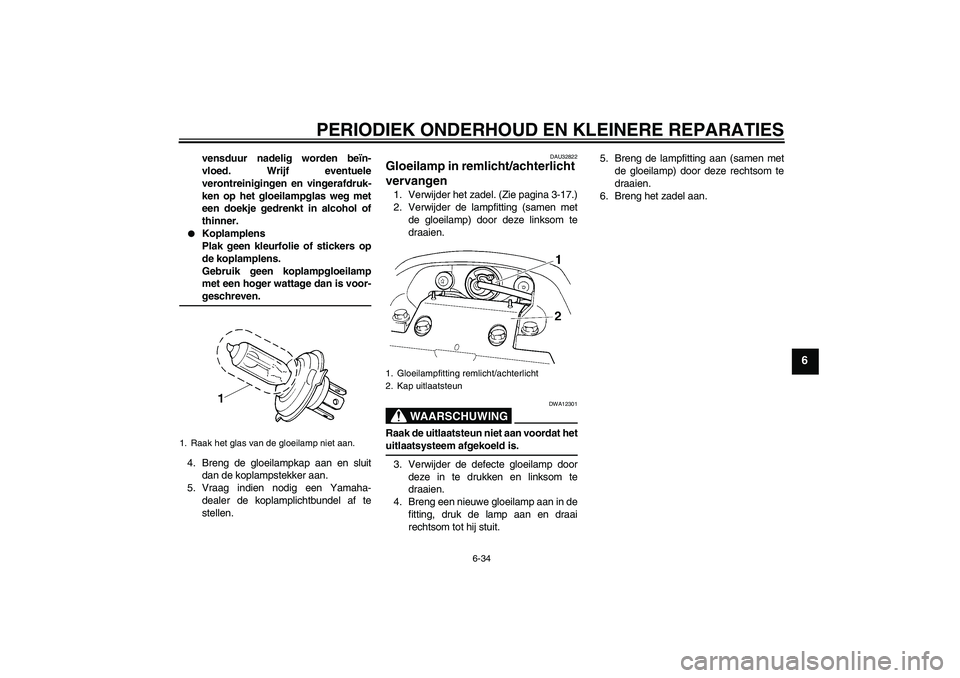

vensduur nadelig worden beïn-
vloed. Wrijf eventuele
verontreinigingen en vingerafdruk-
ken op het gloeilampglas weg met
een doekje gedrenkt in alcohol of
thinner.


Koplamplens
Plak geen kleurfolie of stickers op
de koplamplens.
Gebruik geen koplampgloeilamp
met een hoger wattage dan is voor-geschreven.
4. Breng de gloeilampkap aan en sluit
dan de koplampstekker aan.
5. Vraag indien nodig een Yamaha-
dealer de koplamplichtbundel af te
stellen.
DAU32822
Gloeilamp in remlicht/achterlicht
vervangen 1. Verwijder het zadel. (Zie pagina 3-17.)
2. Verwijder de lampfitting (samen met
de gloeilamp) door deze linksom te
draaien.
WAARSCHUWING
DWA12301
Raak de uitlaatsteun niet aan voordat hetuitlaatsysteem afgekoeld is.
3. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te
draaien.
4. Breng een nieuwe gloeilamp aan in de
fitting, druk de lamp aan en draai
rechtsom tot hij stuit.5. Breng de lampfitting aan (samen met
de gloeilamp) door deze rechtsom te
draaien.
6. Breng het zadel aan.
1. Raak het glas van de gloeilamp niet aan.
1. Gloeilampfitting remlicht/achterlicht
2. Kap uitlaatsteun
U4S8D1D0.book Page 34 Friday, June 29, 2007 8:42 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-35
6
DAU24202
Gloeilamp in richtingaanwijzer
vervangen 1. Verwijder de lamplens van de richtin-
gaanwijzer door de schroeven te ver-
wijderen.
2. Verwijder de defecte gloeilamp door
deze in te drukken en linksom te
draaien.
3. Breng een nieuwe gloeilamp aan in de
fitting, druk de lamp aan en draai
rechtsom tot hij stuit.
4. Monteer de lamplens door de schroef
aan te brengen.LET OP:
DCA11190
Zet de schroef niet overdreven strakvast, anders kan de lamplens breken.
DAU24310
Gloeilamp in kentekenverlichting
vervangen 1. Verwijder de lampeenheid voor kente-
kenverlichting door de schroeven los
te draaien.
2. Verwijder de lampfitting (samen met
de gloeilamp) door deze naar buiten te
trekken.3. Verwijder de defecte gloeilamp door
deze uit te trekken.
4. Steek een nieuwe gloeilamp in de fit-
ting.
5. Breng de lampfitting aan (samen met
de gloeilamp) door deze vast te druk-
ken.
6. Monteer de lampeenheid voor kente-
kenverlichting door de schroeven aan
te brengen.
1. Schroef
2. Lamplens richtingaanwijzer
1. Schroef
2. Kentekenverlichtingsunit
1. Gloeilamp kentekenverlichting
2. Gloeilampfitting kentekenverlichting
U4S8D1D0.book Page 35 Friday, June 29, 2007 8:42 PM

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-36
6
DAU42650
Vervangen van een parkeerlicht-
gloeilamp Dit model is voorzien van twee parkeerlich-
ten. Vervang een parkeerlichtgloeilamp als
volgt als deze is doorgebrand.
1. Verwijder het paneel C. (Zie pagina
6-7.)
2. Verwijder de parkeerlichtlampfitting
(samen met de gloeilamp) door deze
uit te trekken.
3. Verwijder de defecte gloeilamp door
deze uit te trekken.4. Steek een nieuwe gloeilamp in de fit-
ting.
5. Bevestig de parkeerlichtlampfitting
(samen met de gloeilamp) door deze
in te drukken.
6. Monteer het paneel.
DAU44790
Voorwiel (FZ6-SHG)
WAARSCHUWING
DWA14840
Wielen van ABS-modellen moeten door
een Yamaha-dealer verwijderd en ge-monteerd worden.
DAU42640
Verwijderen van het voorwiel
WAARSCHUWING
DWA10820


Het is aan te bevelen om onderhoud
aan het wiel uit te laten voeren door
een Yamaha dealer.


Zorg dat de motorfiets veilig wordt
ondersteund, zodat hij niet kan om-vallen.
1. Zet de machine op de middenbok.
2. Draai de klembout van de voorwielas
los en draai dan de wielas en de rem-
klauwbouten los.
1. Fitting parkeerlichtgloeilamp
1. Parkeerlichtgloeilamp
U4S8D1D0.book Page 36 Friday, June 29, 2007 8:42 PM

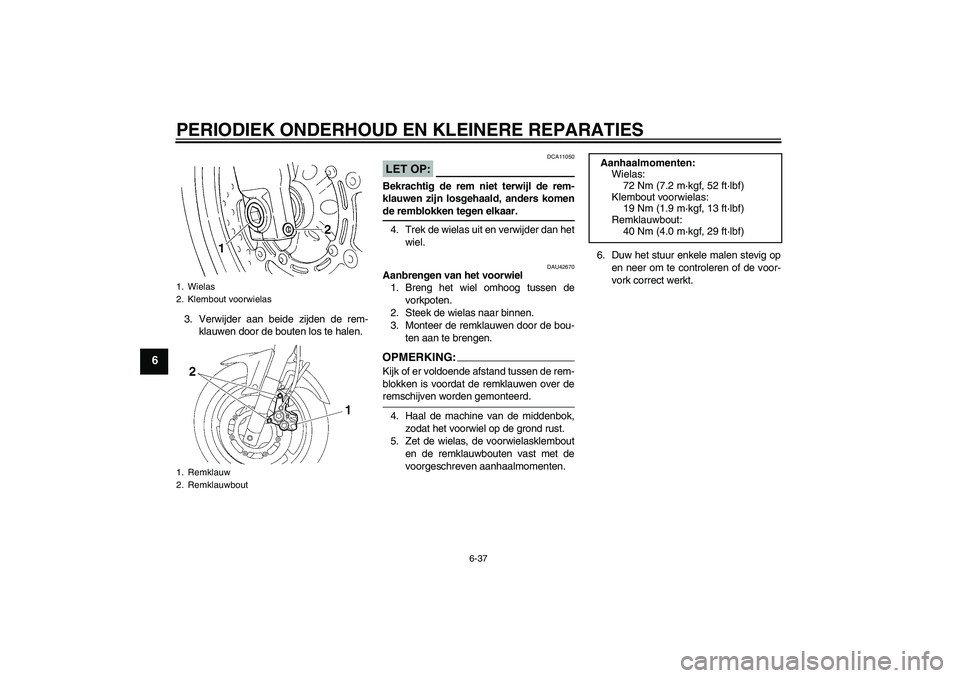

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-37
6
3. Verwijder aan beide zijden de rem-
klauwen door de bouten los te halen.
LET OP:
DCA11050
Bekrachtig de rem niet terwijl de rem-
klauwen zijn losgehaald, anders komende remblokken tegen elkaar.
4. Trek de wielas uit en verwijder dan het
wiel.
DAU42670
Aanbrengen van het voorwiel
1. Breng het wiel omhoog tussen de
vorkpoten.
2. Steek de wielas naar binnen.
3. Monteer de remklauwen door de bou-
ten aan te brengen.OPMERKING:Kijk of er voldoende afstand tussen de rem-
blokken is voordat de remklauwen over deremschijven worden gemonteerd.
4. Haal de machine van de middenbok,
zodat het voorwiel op de grond rust.
5. Zet de wielas, de voorwielasklembout
en de remklauwbouten vast met de
voorgeschreven aanhaalmomenten.6. Duw het stuur enkele malen stevig op
en neer om te controleren of de voor-
vork correct werkt.
1. Wielas
2. Klembout voorwielas
1. Remklauw
2. Remklauwbout
Aanhaalmomenten:
Wielas:
72 Nm (7.2 m·kgf, 52 ft·lbf)
Klembout voorwielas:
19 Nm (1.9 m·kgf, 13 ft·lbf)
Remklauwbout:
40 Nm (4.0 m·kgf, 29 ft·lbf)
U4S8D1D0.book Page 37 Friday, June 29, 2007 8:42 PM
