1-1
1
CONSIGNES DE SÉCURITÉ
FAU10281
LES MOTOS SONT DES VÉHICULES
MONOVOIES. LEUR SÉCURITÉ DÉPEND
DE TECHNIQUES DE CONDUITE ADÉ-
QUATES ET DES CAPACITÉS DU CON-
DUCTEUR. TOUT CONDUCTEUR DOIT
PRENDRE CONNAISSANCE DES EXI-
GENCES SUIVANTES AVANT DE PREN-
DRE LA ROUTE.
LE PILOTE DOIT :

S’INFORMER CORRECTEMENT
AUPRÈS D’UNE SOURCE COMPÉ-
TENTE SUR TOUS LES ASPECTS
DE L’UTILISATION D’UNE MOTO.


OBSERVER LES AVERTISSE-
MENTS ET PROCÉDER AUX EN-
TRETIENS PRÉCONISÉS DANS LE
MANUEL DU PROPRIÉTAIRE.


SUIVRE DES COURS AFIN D’AP-
PRENDRE À MAÎTRISER LES TECH-
NIQUES DE CONDUITE SÛRES ET
CORRECTES.


FAIRE RÉVISER LE VÉHICULE PAR
UN MÉCANICIEN COMPÉTENT AUX
INTERVALLES INDIQUÉS DANS LE
MANUEL DU PROPRIÉTAIRE OU
LORSQUE L’ÉTAT DE LA MÉCANI-
QUE L’EXIGE.Conduite en toute sécurité


Toujours effectuer les contrôles avant
utilisation. Un contrôle méticuleux peut
permettre d’éviter des accidents.


Cette moto est conçue pour le trans-
port du pilote et d’un passager.


La plupart des accidents de circulation
entre voitures et motos sont dus au fait
que les automobilistes ne voient pas
les motos. En se faisant bien voir, on
peut diminuer les risques d’accident.
Dès lors :
Porter une combinaison de couleur
vive.
Être particulièrement prudent à l’ap-
proche des carrefours, car c’est aux
carrefours que la plupart des acci-
dents de moto se produisent.
Rouler dans le champ de visibilité
des automobilistes. Éviter de rouler
dans leur angle mort.


De nombreux accidents sont dus au
manque d’expérience du pilote. Ce
sont, en effet, les motocyclistes qui
n’ont pas un permis spécial pour véhi-
cules à deux roues qui ont le plus d’ac-
cidents.
Ne pas rouler avant d’avoir acquis
un permis de conduire et ne prêter
sa moto qu’à des pilotes expérimen-
tés.Connaître ses limites et ne pas se
surestimer. Afin d’éviter un acci-
dent, se limiter à des manœuvres
que l’on peut effectuer en toute con-
fiance.
S’exercer à des endroits où il n’y a
pas de trafic tant que l’on ne s’est
pas complètement familiarisé avec
la moto et ses commandes.


De nombreux accidents sont provo-
qués par des erreurs de conduite du
pilote de moto. Une erreur typique
consiste à prendre un virage trop large
en raison d’une VITESSE EXCES-
SIVE ou un virage trop court (véhicule
pas assez incliné pour la vitesse).
Toujours respecter les limites de vi-
tesse et ne jamais rouler plus vite
que ne le permet l’état de la route et
le trafic.
Toujours signaler clairement son in-
tention de tourner ou de changer de
bande de circulation. Rouler dans le
champ de visibilité des automobilis-
tes.
U4S8F1F0.book Page 1 Thursday, June 28, 2007 10:06 PM

UTILISATION ET CONSEILS IMPORTANTS CONCERNANT LE PILOTAGE
5-3
5
ATTENTION:
FCA10260


Ne pas rouler trop longtemps en
roue libre lorsque le moteur est
coupé et ne pas remorquer la moto
sur de longues distances, même
lorsque la boîte de vitesses est au
point mort. En effet, son graissage
ne s’effectue correctement que
lorsque le moteur tourne. Un grais-
sage insuffisant risque d’endom-
mager la boîte de vitesses.


Toujours débrayer avant de chan-
ger de vitesse afin d’éviter d’en-
dommager le moteur, la boîte de vi-
tesses et la transmission, qui ne
sont pas conçus pour résister au
choc infligé par un passage enforce des vitesses.
FAU16810
Comment réduire sa consomma-
tion de carburant La consommation de carburant de la moto
dépend dans une grande mesure du style
de conduite. Suivre les conseils suivants en
vue d’économiser le carburant :

Passer sans tarder aux rapports supé-
rieurs et éviter les régimes très élevés
lors des accélérations.


Ne pas donner de gaz en rétrogradant
et éviter d’emballer le moteur à vide.


Couper le moteur au lieu de le laisser
tourner longtemps au ralenti (ex. : em-
bouteillages, feux rouges, passages à
niveau).
FAU16841
Rodage du moteur Les premiers 1600 km (1000 mi) constituent
la période la plus importante de la vie du
moteur. C’est pourquoi il est indispensable
de lire attentivement ce qui suit.
Le moteur étant neuf, il faut éviter de le sou-
mettre à un effort excessif pendant les pre-
miers 1600 km (1000 mi). Les pièces mobi-
les du moteur doivent s’user et se roder
mutuellement pour obtenir les jeux de mar-
che corrects. Pendant cette période, éviter
de conduire à pleins gaz de façon prolon-
gée et éviter tout excès susceptible de pro-
voquer la surchauffe du moteur.
FAU17091
0 à 1000 km (0 à 600 mi)
Éviter de faire tourner le moteur à plus de
7000 tr/mn de façon prolongée.
1000 à 1600 km (600 à 1000 mi)
Éviter de faire tourner le moteur à plus de
8400 tr/mn de façon prolongée.ATTENTION:
FCA10301
Changer l’huile moteur et remplacer
l’élément ou la cartouche du filtre à huileaprès 1000 km (600 mi) d’utilisation.
U4S8F1F0.book Page 3 Thursday, June 28, 2007 10:06 PM

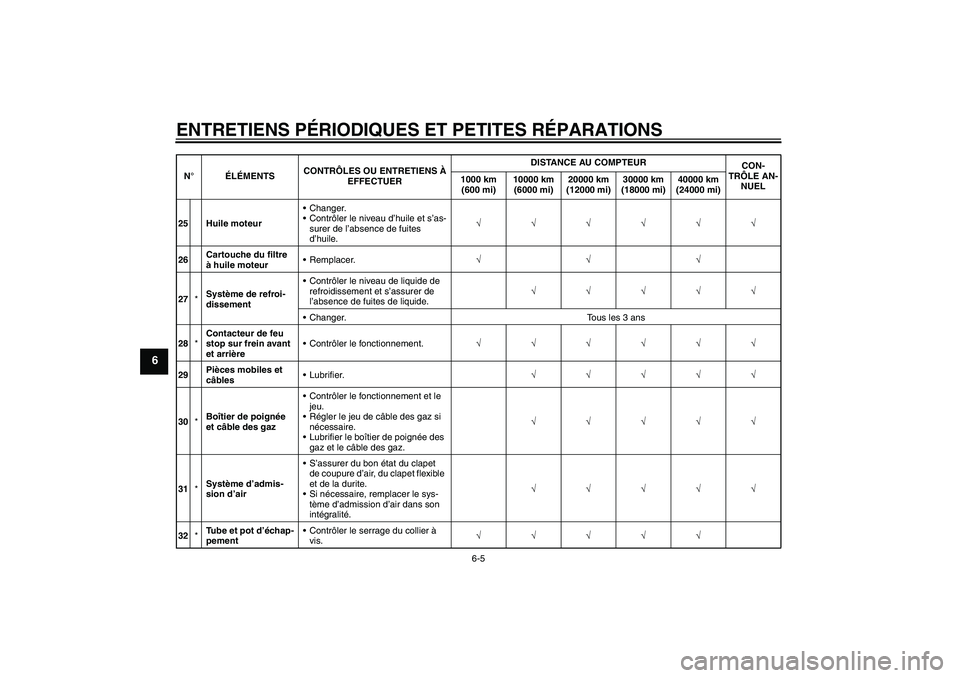

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-5
6
25 Huile moteurChanger.
Contrôler le niveau d’huile et s’as-
surer de l’absence de fuites
d’huile.√√√√√√
26Cartouche du filtre
à huile moteurRemplacer.√√√
27*Système de refroi-
dissementContrôler le niveau de liquide de
refroidissement et s’assurer de
l’absence de fuites de liquide.√√√√√
Changer. Tous les 3 ans
28*Contacteur de feu
stop sur frein avant
et arrièreContrôler le fonctionnement.√√√√√√
29Pièces mobiles et
câblesLubrifier.√√√√√
30*Boîtier de poignée
et câble des gazContrôler le fonctionnement et le
jeu.
Régler le jeu de câble des gaz si
nécessaire.
Lubrifier le boîtier de poignée des
gaz et le câble des gaz.√√√√√
31*Système d’admis-
sion d’airS’assurer du bon état du clapet
de coupure d’air, du clapet flexible
et de la durite.
Si nécessaire, remplacer le sys-
tème d’admission d’air dans son
intégralité.√√√√√
32*Tube et pot d’échap-
pementContrôler le serrage du collier à
vis.√√√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)U4S8F1F0.book Page 5 Thursday, June 28, 2007 10:06 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-6
6
FAU18680
N.B.:

Filtre à air
L’élément équipant le filtre à air de ce modèle est en papier huilé et est jetable. Il convient dès lors de ne pas le nettoyer à l’air
comprimé sous peine de l’endommager.
Il convient de remplacer plus fréquemment l’élément si le véhicule est utilisé dans des zones très poussiéreuses ou humides.


Entretien des freins hydrauliques
Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.
Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein tous les deux ans.Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
33*Éclairage, signalisa-
tion et contacteursContrôler le fonctionnement.
Régler le faisceau de phare.√√√√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRETIENS À
EFFECTUERDISTANCE AU COMPTEUR
CON-
TRÔLE AN-
NUEL 1000 km
(600 mi)10000 km
(6000 mi)20000 km
(12000 mi)30000 km
(18000 mi)40000 km
(24000 mi)
U4S8F1F0.book Page 6 Thursday, June 28, 2007 10:06 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-9
6
Avant de monter une bougie, il faut mesurer
l’écartement de ses électrodes à l’aide d’un
jeu de cales d’épaisseur et le régler si né-
cessaire.
Nettoyer la surface du joint de la bougie et
ses plans de joint, puis nettoyer soigneuse-
ment les filets de bougie.N.B.:Si une clé dynamométrique n’est pas dispo-
nible lors du montage d’une bougie, une
bonne approximation consiste à serrer de1/4 à 1/2 tour supplémentaire après le ser-
rage à la main. Il faudra toutefois serrer la
bougie au couple spécifié le plus rapide-
ment possible.
FAU42621
Huile moteur et cartouche du fil-
tre à huile Il faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de
changer l’huile et de remplacer la cartouche
du filtre à huile aux fréquences spécifiées
dans le tableau des entretiens et graissa-
ges périodiques.
Contrôle du niveau d’huile moteur
1. Dresser le véhicule sur sa béquille
centrale.N.B.:S’assurer que le véhicule est bien à la verti-
cale avant de contrôler le niveau d’huile.
Une légère inclinaison peut entraîner deserreurs de lecture.
2. Mettre le moteur en marche et le faire
chauffer pendant quelques minutes,
puis le couper.
3. Attendre quelques minutes que l’huile
se stabilise.
4. Retirer la jauge de niveau d’huile et
l’essuyer avant de l’insérer à nouveau,
sans la visser, dans l’orifice de rem-
plissage. La retirer à nouveau et véri-
fier le niveau d’huile.
1.Écartement des électrodesÉcartement des électrodes :
0.6–0.7 mm (0.024–0.028 in)
Couple de serrage :
Bougie :
17.5 Nm (1.75 m·kgf, 12.7 ft·lbf)
U4S8F1F0.book Page 9 Thursday, June 28, 2007 10:06 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-12
6
9. Mettre le moteur en marche et le lais-
ser tourner au ralenti pendant quel-
ques minutes et contrôler s’il y a pré-
sence de fuites d’huile. En cas de fuite
d’huile, couper immédiatement le mo-
teur et rechercher la cause.N.B.:Une fois le moteur mis en marche, le témoin
d’alerte du niveau d’huile doit s’éteindre si leniveau d’huile est suffisant.ATTENTION:
FCA10400
Si le témoin d’alerte du niveau d’huile
tremblote ou ne s’éteint pas, couper im-
médiatement le moteur, puis faire con-
trôler le véhicule par un concessionnaireYamaha.
10. Couper le moteur, puis vérifier le ni-
veau d’huile et faire l’appoint, si néces-
saire.
FAU20070
Liquide de refroidissement Il faut contrôler le niveau du liquide de refroi-
dissement avant chaque départ. Il convient
également de changer le liquide de refroi-
dissement aux fréquences spécifiées dans
le tableau des entretiens et graissages pé-
riodiques.
FAU40151
Contrôle du niveau
Il faut contrôler le niveau du liquide de refroi-
dissement avant chaque départ comme
suit. Il convient également de changer le li-
quide de refroidissement aux fréquences
spécifiées dans le tableau des entretiens et
graissages périodiques.
1. Dresser le véhicule sur sa béquille
centrale.N.B.:

Le niveau du liquide de refroidisse-
ment doit être vérifié le moteur froid,
car il varie en fonction de la tempéra-
ture du moteur.


S’assurer que le véhicule soit bien à la
verticale avant de contrôler le niveau
du liquide de refroidissement. Une lé-
gère inclinaison peut entraîner des er-reurs de lecture.
2. Contrôler le niveau du liquide de refroi-
dissement dans le vase d’expansion.
N.B.:Le niveau du liquide de refroidissement doit
se situer entre les repères de niveau mini-mum et maximum.
3. Si le niveau du liquide de refroidisse-
ment est égal ou inférieur au repère de
niveau minimum, retirer le bouchon du
vase d’expansion.1. Vase d’expansion
2. Repère de niveau maximum
3. Repère de niveau minimum
U4S8F1F0.book Page 12 Thursday, June 28, 2007 10:06 PM

ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-24
6
Si le niveau du liquide de frein est insuffi-
sant, des bulles d’air peuvent se former
dans le circuit de freinage, ce qui risque de
réduire l’efficacité des freins.
Avant de démarrer, s’assurer que le niveau
du liquide de frein dépasse le repère de ni-
veau minimum et faire l’appoint, si néces-
saire. Un niveau de liquide bas peut signa-
ler la présence d’une fuite ou l’usure des
plaquettes. Si le niveau du liquide est bas, il
convient donc de contrôler l’usure des pla-
quettes et l’étanchéité du circuit de freinage.
Prendre les précautions suivantes :

Avant de vérifier le niveau du liquide,
s’assurer que le haut du réservoir de li-
quide de frein est à l’horizontale.


Utiliser uniquement le liquide de frein
recommandé. Tout autre liquide risque
d’abîmer les joints en caoutchouc, ce
qui pourrait causer des fuites et nuire
au bon fonctionnement du frein.


Toujours faire l’appoint avec un liquide
de frein du même type que celui qui se
trouve dans le circuit. Le mélange de
liquides différents risque de provoquer
une réaction chimique nuisible au
fonctionnement du frein.


Veiller à ne pas laisser pénétrer d’eau
ni des poussières dans le réservoir de
liquide de frein. L’eau abaisse nette-
ment le point d’ébullition du liquide et
risque de provoquer un bouchon de
vapeur ou “vapor lock”; la crasse ris-
que d’obstruer les valves du système
hydraulique ABS.


Le liquide de frein risque d’attaquer les
surfaces peintes et le plastique. Tou-
jours essuyer soigneusement toute
trace de liquide renversé.


L’usure des plaquettes de frein en-
traîne une baisse progressive du ni-
veau du liquide de frein. Cependant, si
le niveau du liquide de frein diminue
soudainement, il faut faire contrôler le
véhicule par un concessionnaire
Yamaha.
FAU22730
Changement du liquide de frein Faire changer le liquide de frein par un con-
cessionnaire Yamaha aux fréquences spé-
cifiées dans le N.B. figurant après le tableau
des entretiens et graissages périodiques. Il
convient également de faire remplacer les
bagues d’étanchéité de maître-cylindre et
d’étrier, ainsi que les durites de frein aux fré-
quences indiquées ci-dessous ou chaque
fois qu’elles sont endommagées ou qu’elles
fuient.

Bagues d’étanchéité: Remplacer tous
les deux ans.


Durites de frein : Remplacer tous les
quatre ans.
Liquide de frein recommandé:
DOT 4
U4S8F1F0.book Page 24 Thursday, June 28, 2007 10:06 PM
