YAMAHA FZ8 N 2014 Manuale de Empleo (in Spanish)
Manufacturer: YAMAHA, Model Year: 2014, Model line: FZ8 N, Model: YAMAHA FZ8 N 2014Pages: 108, tamaño PDF: 3.07 MB
Page 101 of 108
ESPECIFICACIONES
8-2
8
Relación de engranajes:1a:
2.692 (35/13)
2a: 2.063 (33/16)
3a: 1.762 (37/21)
4a:
1.522 (35/23)
5a: 1.350 (27/20)
6a: 1.208 (29/24)Chasis:Tipo de bastidor:Diamante
Ángulo del eje delantero: 25.00 °
Base del ángulo de inclinación:
109 mm (4.3 in)Neumático delantero:Tipo:
Sin cámara
Tamaño:
120/70 ZR17M/C (58W)
Fabricante/modelo: BRIDGESTONE/BT021F BBNeumático trasero:Tipo:
Sin cámara
Tamaño: 180/55 ZR17M/C (73W)
Fabricante/modelo: BRIDGESTONE/BT021R BB
Carga:Carga máxima: FZ8-N 199 kg (439 lb)
FZ8-NA 194 kg (428 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)Presión de aire d el neumático (me did a
en neumáticos en frío):Condiciones de carga:
0–90 kg (0–198 lb)
Delantero:
250 kPa (2.50 kgf/cm2, 36 psi)
Trasero: 290 kPa (2.90 kgf/cm2, 42 psi)
Condiciones de carga: FZ8-N 90–199 kg (198–439 lb)
FZ8-NA 90–194 kg (198–428 lb)
Delantero:250 kPa (2.50 kgf/cm2, 36 psi)
Trasero:
290 kPa (2.90 kgf/cm2, 42 psi)
Conducción a alta velocidad: Delantero:
250 kPa (2.50 kgf/cm2, 36 psi)
Trasero: 290 kPa (2.90 kgf/cm2, 42 psi)Rue da delantera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta: 17M/C x MT3.50Rue da trasera:Tipo de rueda:
Rueda de fundición Tamaño de la llanta:
17M/C x MT5.50
Freno delantero:Tipo:
Freno de disco doble
Operación: Operación con mano derecha
Líquido de frenos especificado: DOT 4Freno trasero:Tipo:Freno de disco sencillo
Operación: Operación con pie derecho
Líquido de frenos especificado:
DOT 4Suspensión delantera:Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda: 130 mm (5.1 in)Suspensión trasera:Tipo:
Basculante (suspensión de unión)
Tipo de muelle/amortiguador: Muelle helicoidal / amortiguador de gas-
aceite
Trayectoria de la rueda: 130 mm (5.1 in)Sistema eléctrico:Sistema de encendido:
TCI
U2SHS1S0.book Page 2 Tuesday, July 15, 2014 11:07 AM
Page 102 of 108
ESPECIFICACIONES
8-3
8
Sistema estándar:Magneto CABatería:Modelo:
YTZ10S
Voltaje, capacidad: 12 V, 8.6 AhFaro delantero:Tipo de bombilla:
Bombilla halógenaVoltaje, potencia de la bombilla ×
canti dad :Faro delantero:
12 V, 60.0 W/55.0 W × 1
Luz de freno y posterior: 12 V, 5.0 W/21.0 W × 1
Luz de intermitencia delantera: 12 V, 10.0 W × 2
Luz de intermitencia trasera:
12 V, 10.0 W × 2
Luz auxiliar: 12 V, 5.0 W × 1
Luz de la matrícula: 12 V, 5.0 W × 1
Luz de instrumentos:
LED
Luz indicadora de punto muerto: LED
Luz indicadora de luz de carretera: LED
Luz de aviso del nivel de aceite:
LED
Luz indicadora de intermitencia: LED Luz de alarma de temperatura del
refrigerante:
LED
Luz de aviso de avería en el motor: LED
Luz de aviso del sistema ABS: FZ8-NA LED
Luz indicadora del sistema inmovilizador:
LED
Fusibles:Fusible principal:50.0 A
Fusible del faro:
15.0 A
Fusible del piloto trasero: 10.0 A
Fusible del sistema de intermitencia: 10.0 A
Fusible de encendido:
15.0 A
Fusible del motor del ventilador del radiador: 10.0 A × 2
Fusible del sistema de inyección de gasolina: 15.0 A
Fusible de la unidad de control del sistema
ABS: FZ8-NA 7.5 A
Fusible del motor del sistema ABS:
FZ8-NA 30.0 A
Fusible del solenoide del ABS: FZ8-NA 20.0 A
Fusible de repuesto: 10.0 A
U2SHS1S0.book Page 3 Tuesday, July 15, 2014 11:07 AM
Page 103 of 108

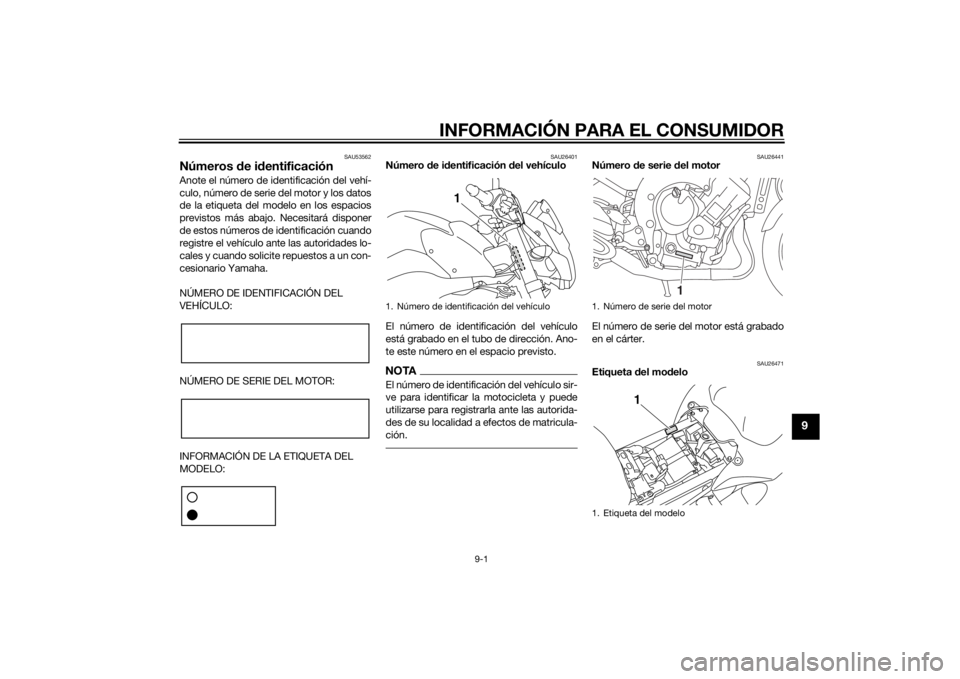

INFORMACIÓN PARA EL CONSUMIDOR
9-1
9
SAU53562
Números de i dentificaciónAnote el número de identificación del vehí-
culo, número de serie del motor y los datos
de la etiqueta del modelo en los espacios
previstos más abajo. Necesitará disponer
de estos números de identificación cuando
registre el vehículo ante las autoridades lo-
cales y cuando solicite repuestos a un con-
cesionario Yamaha.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
NÚMERO DE SERIE DEL MOTOR:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26401
Número de i dentificación d el vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Ano-
te este número en el espacio previsto.NOTAEl número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-
ción.
SAU26441
Número de serie d el motor
El número de serie del motor está grabado
en el cárter.
SAU26471
Etiqueta del mo delo
1. Número de identificación del vehículo
1
1. Número de serie del motor
1. Etiqueta del modelo
1
1
U2SHS1S0.book Page 1 Tuesday, July 15, 2014 11:07 AM
Page 104 of 108
INFORMACIÓN PARA EL CONSUMIDOR
9-2
9
La etiqueta del modelo está pegada en el
bastidor debajo del asiento del conductor.
(Véase la página 3-17). Anote los datos que
figuran en esta etiqueta en el espacio pre-
visto. Necesitará estos datos cuando soli-
cite repuestos a un concesionario Yamaha.U2SHS1S0.book Page 2 Tuesday, July 15, 2014 11:07 AM
Page 105 of 108
10-1
10
INDEX
AABS (modelos con ABS)....................... 3-13
Aceite del motor y cartucho del filtro de aceite............................................. 6-11
Almacenamiento ..................................... 7-3
Apoyo de la motocicleta....................... 6-41
Arranque del motor................................. 5-1
Asientos ................................................ 3-17BBatería .................................................. 6-32
Bombilla de la luz de freno/piloto trasero, cambio .................................. 6-39
Bombilla de la luz de la matrícula, cambio ............................................... 6-40
Bombilla del faro, cambio..................... 6-36
Bombilla del intermitente, cambio ........ 6-40
Bombilla de una luz de posición, cambio ............................................... 6-38
Bujías, comprobación........................... 6-10CCaballete lateral.................................... 3-22
Caballete lateral, comprobación y engrase .............................................. 6-30
Cables, comprobación y engrase ........ 6-28
Cadena de transmisión, limpieza y engrase .............................................. 6-28
Cambio ................................................... 5-2
Carenado y panel, desmontaje y montaje ................................................ 6-9
Catalizador ........................................... 3-16
Cojinetes de las ruedas, comprobación .................................... 6-32
Color mate, precaución .......................... 7-1
Compartimento portaobjetos ............... 3-18 Comprobación y engrase de los
pedales de freno y cambio ................ 6-29
Conjunto amortiguador, ajuste ............ 3-20
Conmutador de la luz de cruce/ carretera............................................. 3-11
Consumo de gasolina, consejos para reducirlo ............................................... 5-3
Cuadros de identificación de
averías................................................ 6-46
Cuidados ................................................ 7-1
DDirección, comprobación..................... 6-31EEspecificaciones .................................... 8-1
Estacionamiento .................................... 5-4
Etiqueta del modelo ............................... 9-1FFiltro de aire, cambio ........................... 6-15
Fusibles, cambio .................................. 6-34GGasolina ............................................... 3-14HHolgura de la válvula ............................ 6-19
Horquilla delantera, ajuste ................... 3-19
Horquilla delantera, comprobación...... 6-31IIdentificación de averías ...................... 6-45
Indicador multifunción ........................... 3-7
Información relativa a la seguridad ........ 1-1
Interruptor de arranque ........................ 3-11
Interruptor de intermitencia.................. 3-11
Interruptor de la bocina........................ 3-11
Interruptor de luces de emergencia ..... 3-11
Interruptor de paro del motor............... 3-11 Interruptor de ráfagas ........................... 3-11
Interruptores de la luz de freno............. 6-23
Interruptores del manillar ...................... 3-10
Interruptor principal/Bloqueo de la
dirección ............................................... 3-2
JJuego de herramientas ........................... 6-2
Juego de la cadena de transmisión...... 6-26
Juego libre de la maneta de embrague, ajuste .................................................. 6-22
Juego libre de la maneta del freno, comprobación .................................... 6-23
Juego libre del puño del acelerador,
comprobación .................................... 6-18LLíquido de freno, comprobación .......... 6-24
Líquido de frenos, cambio .................... 6-26
Líquido refrigerante............................... 6-14
Luces indicadoras y de aviso ................. 3-3
Luz de aviso de avería del motor............ 3-6
Luz de aviso del ABS (modelos con ABS) ..................................................... 3-6
Luz de aviso de la temperatura del líquido refrigerante ............................... 3-4
Luz de aviso del nivel de aceite.............. 3-4
Luz indicadora de intermitencia ............. 3-3
Luz indicadora del sistema inmovilizador ........................................ 3-6
Luz indicadora de punto muerto ............ 3-4MManeta de embrague ........................... 3-11
Maneta de freno ................................... 3-12
Manetas de freno y embrague, comprobación y engrase.................... 6-30
U2SHS1S0.book Page 1 Tuesday, July 15, 2014 11:07 AM
Page 106 of 108
INDEX
10-2
10
Mantenimiento, sistema de control de emisiones ............................................. 6-3
Mantenimiento y engrase, periódicos .... 6-5NNeumáticos ........................................... 6-19
Número de identificación del vehículo ... 9-1
Número de serie del motor ..................... 9-1
Números de identificación ...................... 9-1PPastillas de freno delantero y trasero, comprobación .................................... 6-24
Pedal de cambio ................................... 3-12
Pedal de freno ...................................... 3-12
Puño del acelerador y cable, comprobación y engrase.................... 6-29RRalentí del motor .................................. 6-18
Rodaje del motor .................................... 5-3
Rueda, delantera (para modelos sin ABS).................................................... 6-42
Ruedas.................................................. 6-22
Rueda, trasera (para modelos sin ABS).................................................... 6-43SSistema de corte del circuito de
encendido........................................... 3-23
Sistema inmovilizador ............................. 3-1
Situación de las piezas ........................... 2-1
Soportes de la correa del equipaje ....... 3-22TTapón del depósito de gasolina ........... 3-14
Testigo de luces de carretera ................. 3-4
Tubo respiradero y tubo de rebose
del depósito de gasolina .................... 3-16
U2SHS1S0.book Page 2 Tuesday, July 15, 2014 11:07 AM
Page 107 of 108
U2SHS1S0.book Page 3 Tuesday, July 15, 2014 11:07 AM
Page 108 of 108
PRINTED IN JAPAN2014.07-0.3×1 CR (S)
DIC183
IMPRESO EN PAPEL RECICLADO
Manual original
