Operação
64

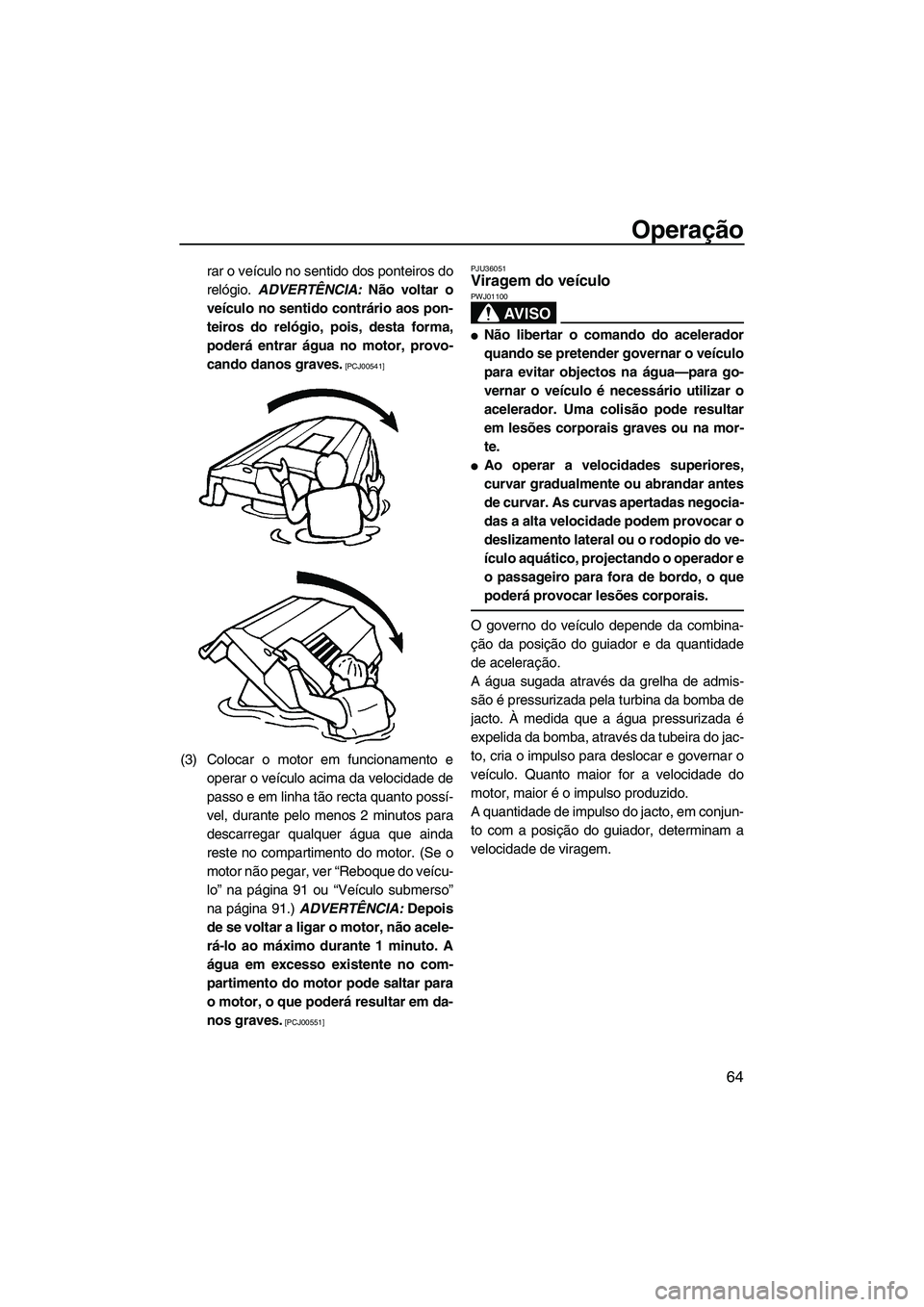

rar o veículo no sentido dos ponteiros do
relógio. ADVERTÊNCIA: Não voltar o
veículo no sentido contrário aos pon-
teiros do relógio, pois, desta forma,
poderá entrar água no motor, provo-
cando danos graves.
[PCJ00541]
(3) Colocar o motor em funcionamento e
operar o veículo acima da velocidade de
passo e em linha tão recta quanto possí-
vel, durante pelo menos 2 minutos para
descarregar qualquer água que ainda
reste no compartimento do motor. (Se o
motor não pegar, ver “Reboque do veícu-
lo” na página 91 ou “Veículo submerso”
na página 91.) ADVERTÊNCIA: Depois
de se voltar a ligar o motor, não acele-
rá-lo ao máximo durante 1 minuto. A
água em excesso existente no com-
partimento do motor pode saltar para
o motor, o que poderá resultar em da-
nos graves.
[PCJ00551]PJU36051
Viragem do veículo
AV I S O
PWJ01100
Não libertar o comando do acelerador
quando se pretender governar o veículo
para evitar objectos na água—para go-
vernar o veículo é necessário utilizar o
acelerador. Uma colisão pode resultar
em lesões corporais graves ou na mor-
te.
Ao operar a velocidades superiores,
curvar gradualmente ou abrandar antes
de curvar. As curvas apertadas negocia-
das a alta velocidade podem provocar o
deslizamento lateral ou o rodopio do ve-
ículo aquático, projectando o operador e
o passageiro para fora de bordo, o que
poderá provocar lesões corporais.
O governo do veículo depende da combina-
ção da posição do guiador e da quantidade
de aceleração.
A água sugada através da grelha de admis-
são é pressurizada pela turbina da bomba de
jacto. À medida que a água pressurizada é
expelida da bomba, através da tubeira do jac-
to, cria o impulso para deslocar e governar o
veículo. Quanto maior for a velocidade do
motor, maior é o impulso produzido.
A quantidade de impulso do jacto, em conjun-
to com a posição do guiador, determinam a
velocidade de viragem.
UF2R70P0.book Page 64 Friday, November 7, 2008 1:14 PM
Page 72 of 102
Operação
65

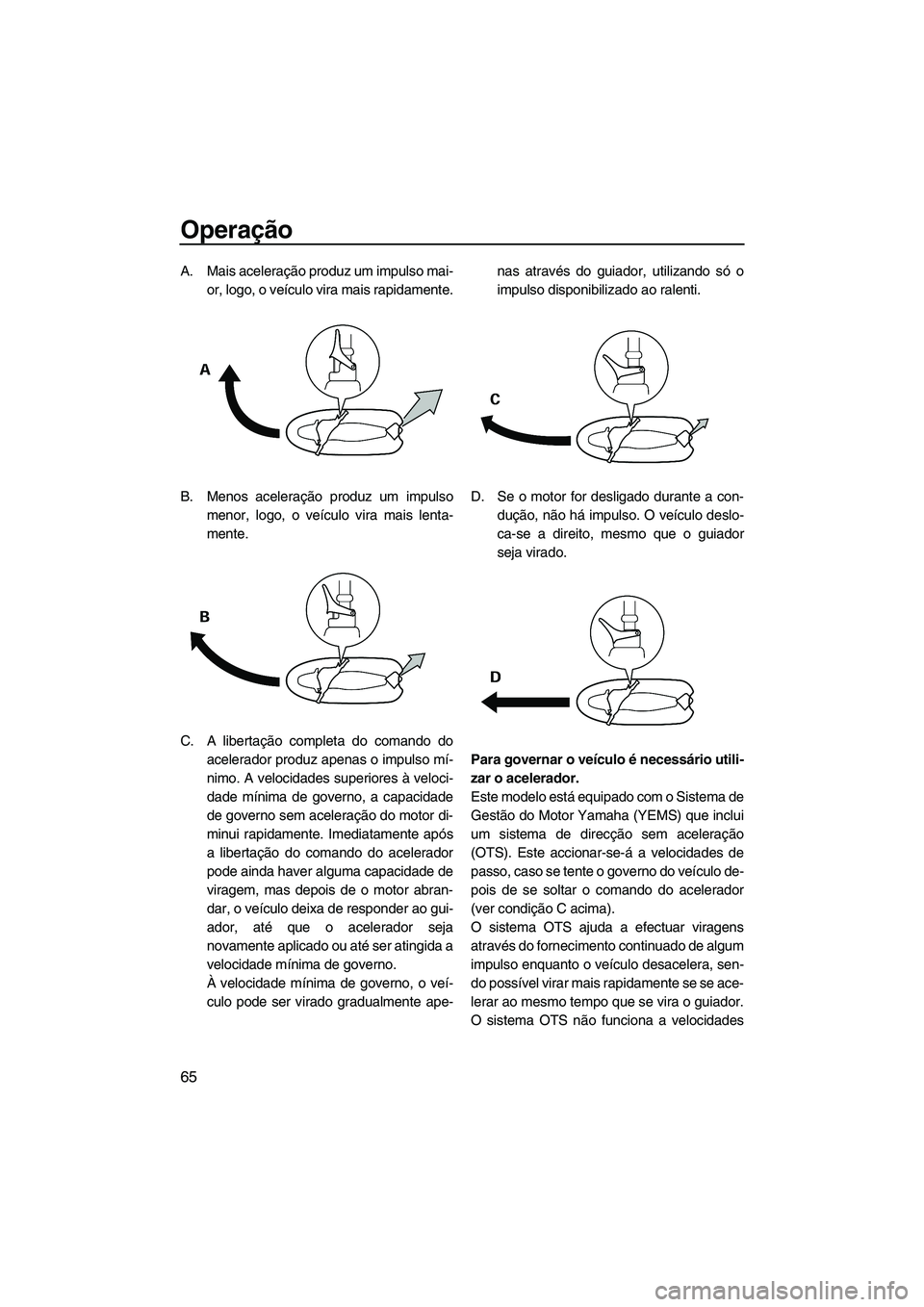

A. Mais aceleração produz um impulso mai-
or, logo, o veículo vira mais rapidamente.
B. Menos aceleração produz um impulso
menor, logo, o veículo vira mais lenta-
mente.
C. A libertação completa do comando do
acelerador produz apenas o impulso mí-
nimo. A velocidades superiores à veloci-
dade mínima de governo, a capacidade
de governo sem aceleração do motor di-
minui rapidamente. Imediatamente após
a libertação do comando do acelerador
pode ainda haver alguma capacidade de
viragem, mas depois de o motor abran-
dar, o veículo deixa de responder ao gui-
ador, até que o acelerador seja
novamente aplicado ou até ser atingida a
velocidade mínima de governo.
À velocidade mínima de governo, o veí-
culo pode ser virado gradualmente ape-nas através do guiador, utilizando só o
impulso disponibilizado ao ralenti.
D. Se o motor for desligado durante a con-
dução, não há impulso. O veículo deslo-
ca-se a direito, mesmo que o guiador
seja virado.
Para governar o veículo é necessário utili-
zar o acelerador.
Este modelo está equipado com o Sistema de
Gestão do Motor Yamaha (YEMS) que inclui
um sistema de direcção sem aceleração
(OTS). Este accionar-se-á a velocidades de
passo, caso se tente o governo do veículo de-
pois de se soltar o comando do acelerador
(ver condição C acima).
O sistema OTS ajuda a efectuar viragens
através do fornecimento continuado de algum
impulso enquanto o veículo desacelera, sen-
do possível virar mais rapidamente se se ace-
lerar ao mesmo tempo que se vira o guiador.
O sistema OTS não funciona a velocidades
UF2R70P0.book Page 65 Friday, November 7, 2008 1:14 PM
Page 73 of 102
Operação
66
abaixo da velocidade de passo ou com o mo-
tor desligado. Logo que o motor reduz de ve-
locidade, o veículo deixa de virar em resposta
às acções do guiador, até o acelerador ser
novamente accionado ou até se atingir a ve-
locidade mínima de governo.

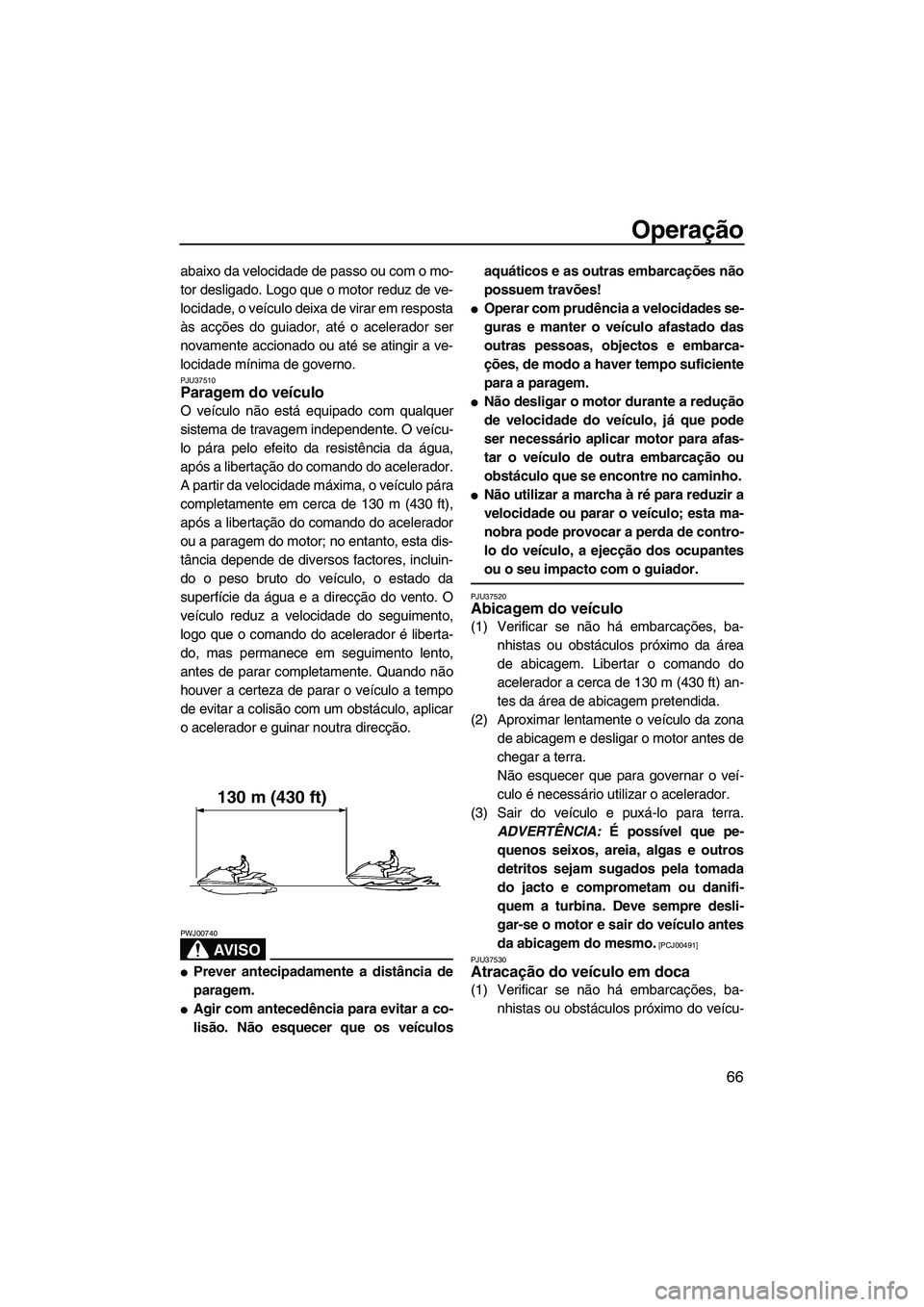

PJU37510Paragem do veículo
O veículo não está equipado com qualquer
sistema de travagem independente. O veícu-
lo pára pelo efeito da resistência da água,
após a libertação do comando do acelerador.
A partir da velocidade máxima, o veículo pára
completamente em cerca de 130 m (430 ft),
após a libertação do comando do acelerador
ou a paragem do motor; no entanto, esta dis-
tância depende de diversos factores, incluin-
do o peso bruto do veículo, o estado da
superfície da água e a direcção do vento. O
veículo reduz a velocidade do seguimento,
logo que o comando do acelerador é liberta-
do, mas permanece em seguimento lento,
antes de parar completamente. Quando não
houver a certeza de parar o veículo a tempo
de evitar a colisão com um obstáculo, aplicar
o acelerador e guinar noutra direcção.
AV I S O
PWJ00740
Prever antecipadamente a distância de
paragem.
Agir com antecedência para evitar a co-
lisão. Não esquecer que os veículosaquáticos e as outras embarcações não
possuem travões!
Operar com prudência a velocidades se-
guras e manter o veículo afastado das
outras pessoas, objectos e embarca-
ções, de modo a haver tempo suficiente
para a paragem.
Não desligar o motor durante a redução
de velocidade do veículo, já que pode
ser necessário aplicar motor para afas-
tar o veículo de outra embarcação ou
obstáculo que se encontre no caminho.
Não utilizar a marcha à ré para reduzir a
velocidade ou parar o veículo; esta ma-
nobra pode provocar a perda de contro-
lo do veículo, a ejecção dos ocupantes
ou o seu impacto com o guiador.
PJU37520Abicagem do veículo
(1) Verificar se não há embarcações, ba-
nhistas ou obstáculos próximo da área
de abicagem. Libertar o comando do
acelerador a cerca de 130 m (430 ft) an-
tes da área de abicagem pretendida.
(2) Aproximar lentamente o veículo da zona
de abicagem e desligar o motor antes de
chegar a terra.
Não esquecer que para governar o veí-
culo é necessário utilizar o acelerador.
(3) Sair do veículo e puxá-lo para terra.
ADVERTÊNCIA: É possível que pe-
quenos seixos, areia, algas e outros
detritos sejam sugados pela tomada
do jacto e comprometam ou danifi-
quem a turbina. Deve sempre desli-
gar-se o motor e sair do veículo antes
da abicagem do mesmo.
[PCJ00491]
PJU37530
Atracação do veículo em doca
(1) Verificar se não há embarcações, ba-
nhistas ou obstáculos próximo do veícu-
130 m (430 ft)
UF2R70P0.book Page 66 Friday, November 7, 2008 1:14 PM
Page 74 of 102
Operação
67
lo. Reduzir a velocidade a cerca de 130
m (430 ft) de distância da doca.
(2) Aproximar lentamente da doca e desligar
o motor um pouco antes de encostar à
doca.

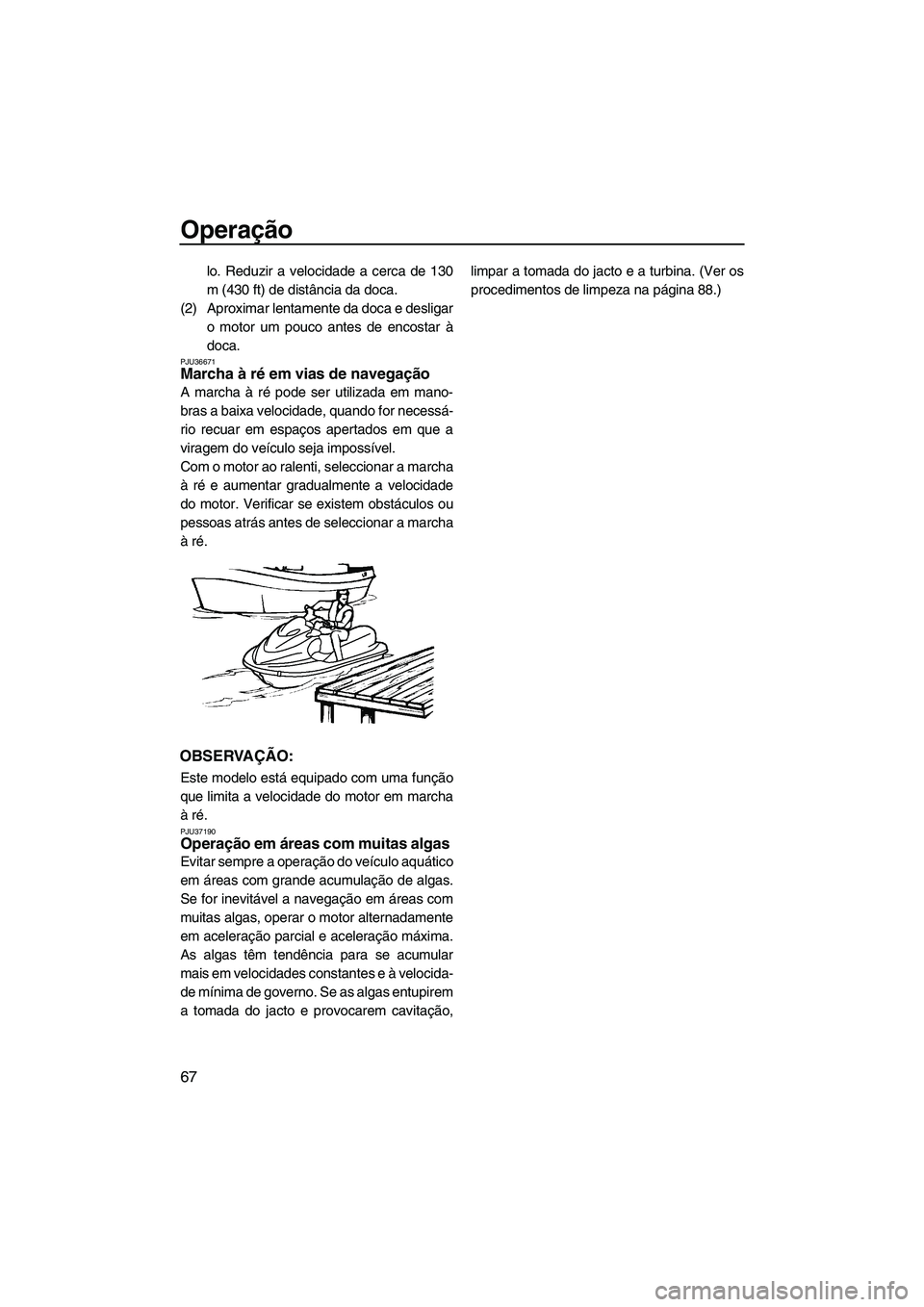

PJU36671Marcha à ré em vias de navegação
A marcha à ré pode ser utilizada em mano-
bras a baixa velocidade, quando for necessá-
rio recuar em espaços apertados em que a
viragem do veículo seja impossível.
Com o motor ao ralenti, seleccionar a marcha
à ré e aumentar gradualmente a velocidade
do motor. Verificar se existem obstáculos ou
pessoas atrás antes de seleccionar a marcha
à ré.
OBSERVAÇÃO:
Este modelo está equipado com uma função
que limita a velocidade do motor em marcha
à ré.
PJU37190Operação em áreas com muitas algas
Evitar sempre a operação do veículo aquático
em áreas com grande acumulação de algas.
Se for inevitável a navegação em áreas com
muitas algas, operar o motor alternadamente
em aceleração parcial e aceleração máxima.
As algas têm tendência para se acumular
mais em velocidades constantes e à velocida-
de mínima de governo. Se as algas entupirem
a tomada do jacto e provocarem cavitação,limpar a tomada do jacto e a turbina. (Ver os
procedimentos de limpeza na página 88.)
UF2R70P0.book Page 67 Friday, November 7, 2008 1:14 PM
Page 75 of 102
Operação
68
PJU37091

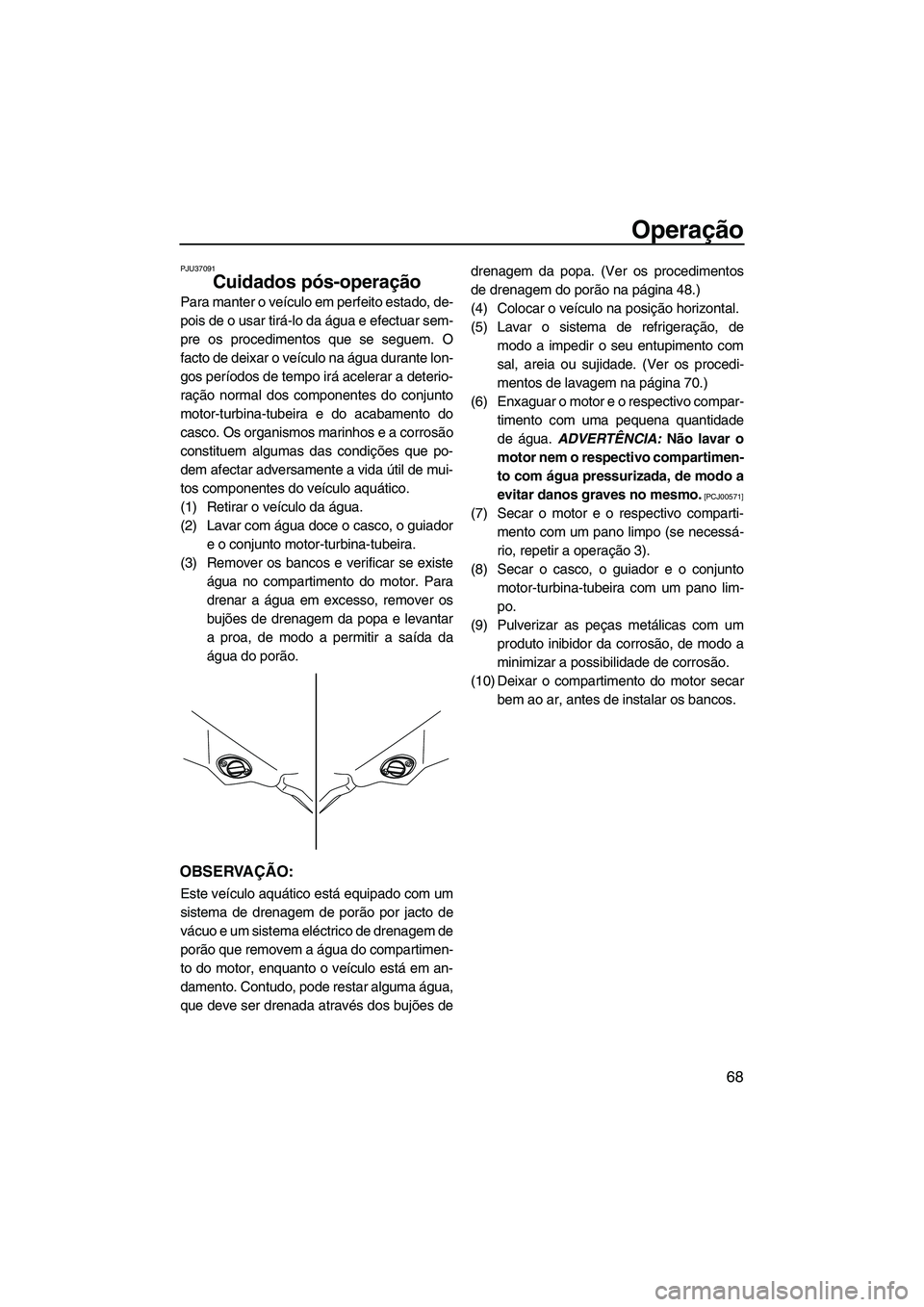

Cuidados pós-operação
Para manter o veículo em perfeito estado, de-
pois de o usar tirá-lo da água e efectuar sem-
pre os procedimentos que se seguem. O
facto de deixar o veículo na água durante lon-
gos períodos de tempo irá acelerar a deterio-
ração normal dos componentes do conjunto
motor-turbina-tubeira e do acabamento do
casco. Os organismos marinhos e a corrosão
constituem algumas das condições que po-
dem afectar adversamente a vida útil de mui-
tos componentes do veículo aquático.
(1) Retirar o veículo da água.
(2) Lavar com água doce o casco, o guiador
e o conjunto motor-turbina-tubeira.
(3) Remover os bancos e verificar se existe
água no compartimento do motor. Para
drenar a água em excesso, remover os
bujões de drenagem da popa e levantar
a proa, de modo a permitir a saída da
água do porão.
OBSERVAÇÃO:
Este veículo aquático está equipado com um
sistema de drenagem de porão por jacto de
vácuo e um sistema eléctrico de drenagem de
porão que removem a água do compartimen-
to do motor, enquanto o veículo está em an-
damento. Contudo, pode restar alguma água,
que deve ser drenada através dos bujões dedrenagem da popa. (Ver os procedimentos
de drenagem do porão na página 48.)
(4) Colocar o veículo na posição horizontal.
(5) Lavar o sistema de refrigeração, de
modo a impedir o seu entupimento com
sal, areia ou sujidade. (Ver os procedi-
mentos de lavagem na página 70.)
(6) Enxaguar o motor e o respectivo compar-
timento com uma pequena quantidade
de água. ADVERTÊNCIA: Não lavar o
motor nem o respectivo compartimen-
to com água pressurizada, de modo a
evitar danos graves no mesmo.
[PCJ00571]
(7) Secar o motor e o respectivo comparti-
mento com um pano limpo (se necessá-
rio, repetir a operação 3).
(8) Secar o casco, o guiador e o conjunto
motor-turbina-tubeira com um pano lim-
po.
(9) Pulverizar as peças metálicas com um
produto inibidor da corrosão, de modo a
minimizar a possibilidade de corrosão.
(10) Deixar o compartimento do motor secar
bem ao ar, antes de instalar os bancos.
UF2R70P0.book Page 68 Friday, November 7, 2008 1:14 PM
Page 76 of 102
Operação
69

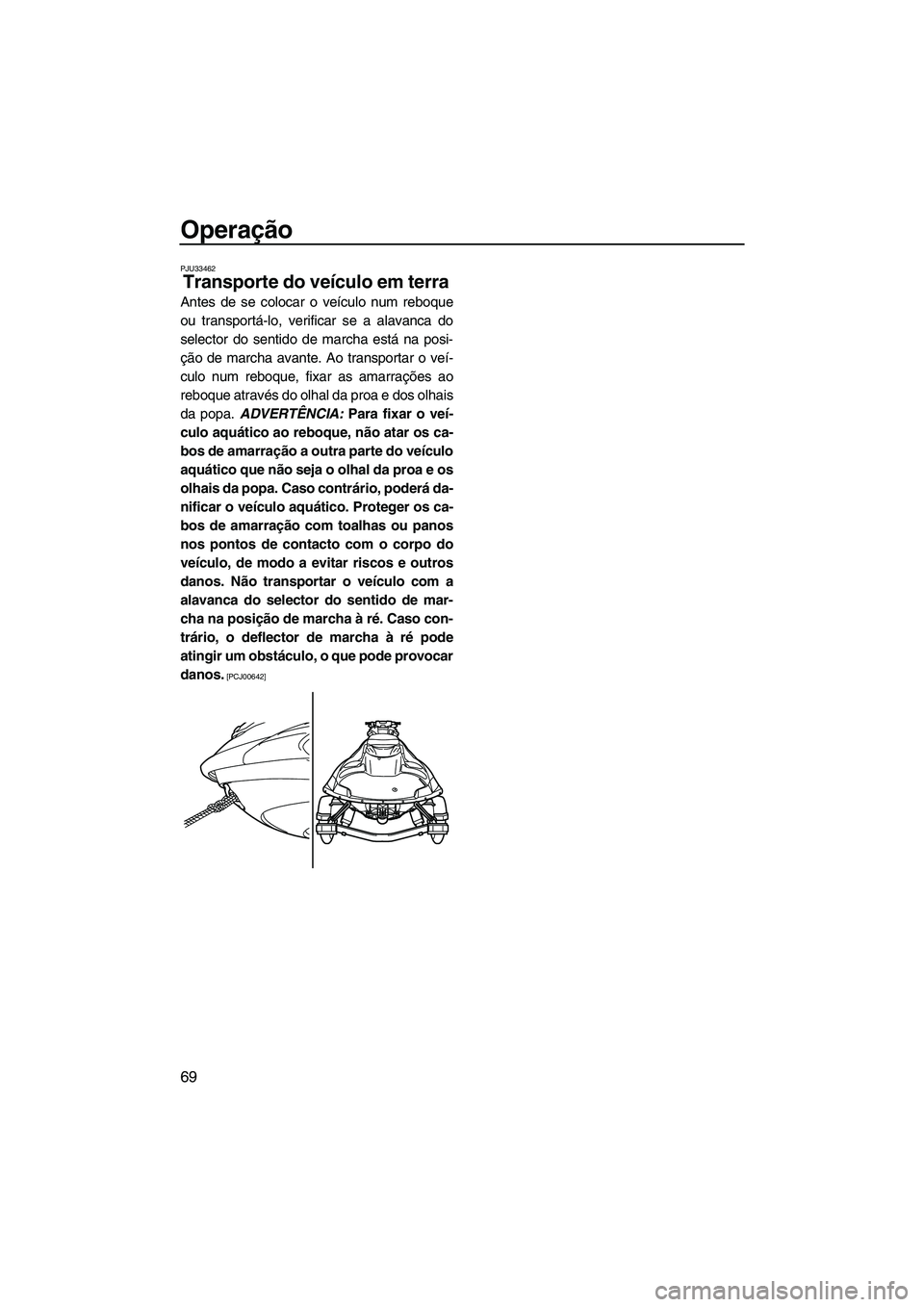

PJU33462
Transporte do veículo em terra
Antes de se colocar o veículo num reboque
ou transportá-lo, verificar se a alavanca do
selector do sentido de marcha está na posi-
ção de marcha avante. Ao transportar o veí-
culo num reboque, fixar as amarrações ao
reboque através do olhal da proa e dos olhais
da popa. ADVERTÊNCIA: Para fixar o veí-
culo aquático ao reboque, não atar os ca-
bos de amarração a outra parte do veículo
aquático que não seja o olhal da proa e os
olhais da popa. Caso contrário, poderá da-
nificar o veículo aquático. Proteger os ca-
bos de amarração com toalhas ou panos
nos pontos de contacto com o corpo do
veículo, de modo a evitar riscos e outros
danos. Não transportar o veículo com a
alavanca do selector do sentido de mar-
cha na posição de marcha à ré. Caso con-
trário, o deflector de marcha à ré pode
atingir um obstáculo, o que pode provocar
danos.
[PCJ00642]
UF2R70P0.book Page 69 Friday, November 7, 2008 1:14 PM
Page 77 of 102
Manutenção e conservação
70
PJU33490
Armazenamento
AV I S O
PWJ00330
Quando se guardar o veículo aquático, co-
locá-lo sempre adriçado na posição hori-
zontal, de modo a evitar o derrame de
combustível no motor ou no respectivo
compartimento; este derrame de combus-
tível pode conduzir a um incêndio.
O armazenamento durante longos períodos
de tempo, por exemplo durante o Inverno, re-
quer uma manutenção preventiva para evitar
a deterioração. Aconselha-se a manutenção
do veículo por um Concessionário Yamaha
antes de este ser armazenado. Contudo, os
procedimentos que se seguem podem ser re-
alizados pelo proprietário.

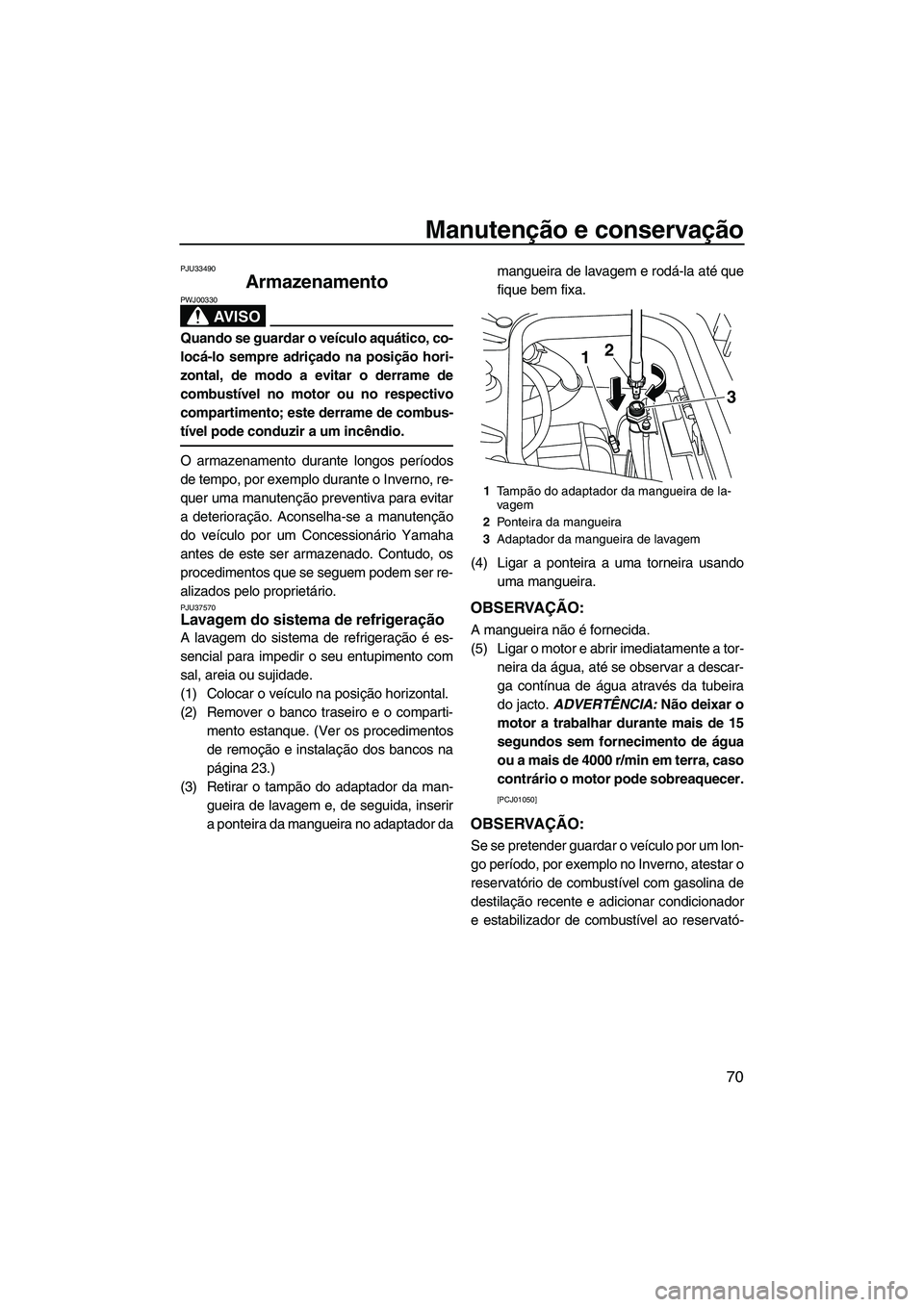

PJU37570Lavagem do sistema de refrigeração
A lavagem do sistema de refrigeração é es-
sencial para impedir o seu entupimento com
sal, areia ou sujidade.
(1) Colocar o veículo na posição horizontal.
(2) Remover o banco traseiro e o comparti-
mento estanque. (Ver os procedimentos
de remoção e instalação dos bancos na
página 23.)
(3) Retirar o tampão do adaptador da man-
gueira de lavagem e, de seguida, inserir
a ponteira da mangueira no adaptador damangueira de lavagem e rodá-la até que
fique bem fixa.
(4) Ligar a ponteira a uma torneira usando
uma mangueira.
OBSERVAÇÃO:
A mangueira não é fornecida.
(5) Ligar o motor e abrir imediatamente a tor-
neira da água, até se observar a descar-
ga contínua de água através da tubeira
do jacto. ADVERTÊNCIA: Não deixar o
motor a trabalhar durante mais de 15
segundos sem fornecimento de água
ou a mais de 4000 r/min em terra, caso
contrário o motor pode sobreaquecer.
[PCJ01050]
OBSERVAÇÃO:
Se se pretender guardar o veículo por um lon-
go período, por exemplo no Inverno, atestar o
reservatório de combustível com gasolina de
destilação recente e adicionar condicionador
e estabilizador de combustível ao reservató-
1Ta m pão do adaptador da mangueira de la-
vagem
2Ponteira da mangueira
3Adaptador da mangueira de lavagem
1
3 2
UF2R70P0.book Page 70 Friday, November 7, 2008 1:14 PM
Page 78 of 102
Manutenção e conservação
71

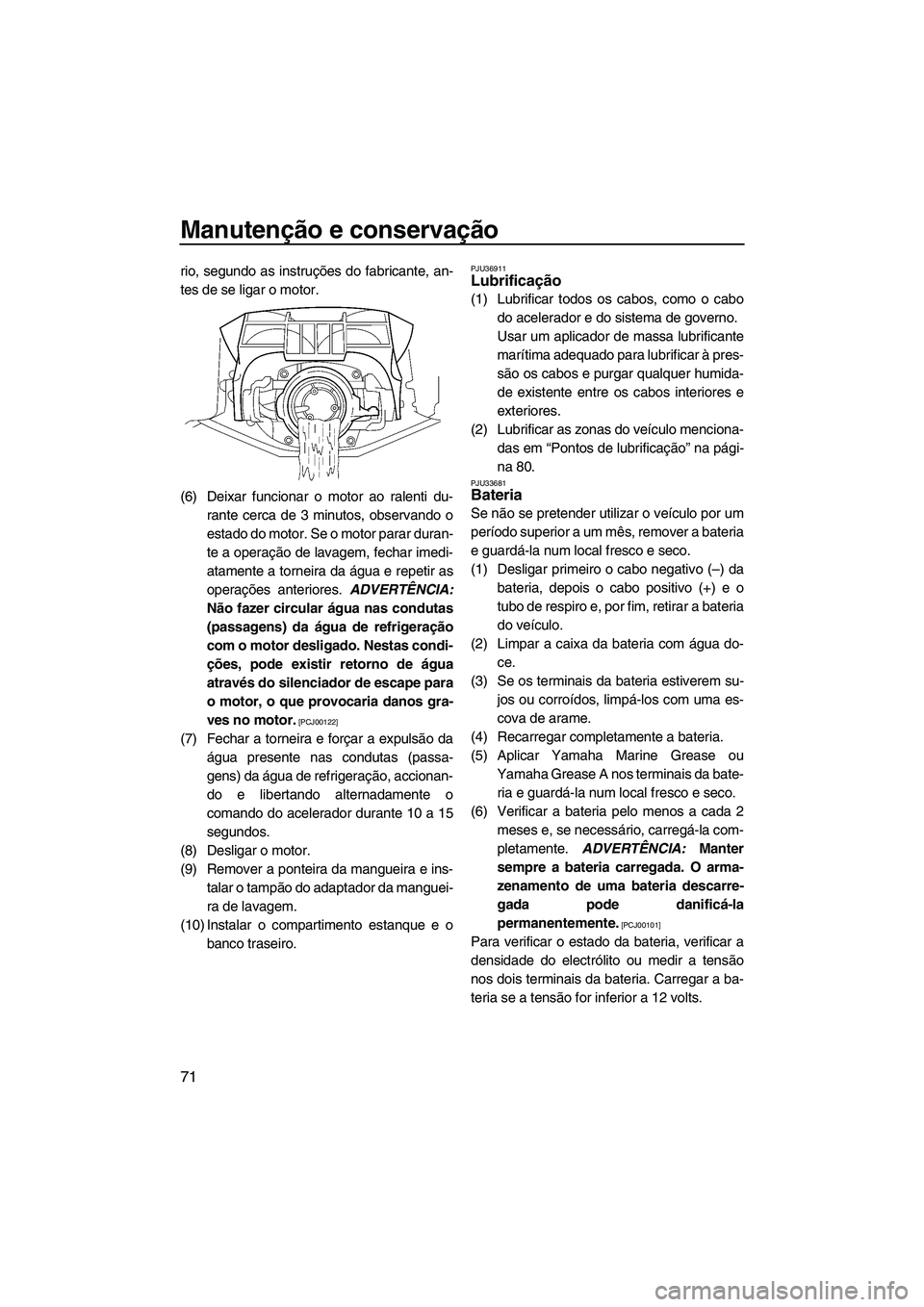

rio, segundo as instruções do fabricante, an-
tes de se ligar o motor.
(6) Deixar funcionar o motor ao ralenti du-
rante cerca de 3 minutos, observando o
estado do motor. Se o motor parar duran-
te a operação de lavagem, fechar imedi-
atamente a torneira da água e repetir as
operações anteriores. ADVERTÊNCIA:
Não fazer circular água nas condutas
(passagens) da água de refrigeração
com o motor desligado. Nestas condi-
ções, pode existir retorno de água
através do silenciador de escape para
o motor, o que provocaria danos gra-
ves no motor.
[PCJ00122]
(7) Fechar a torneira e forçar a expulsão da
água presente nas condutas (passa-
gens) da água de refrigeração, accionan-
do e libertando alternadamente o
comando do acelerador durante 10 a 15
segundos.
(8) Desligar o motor.
(9) Remover a ponteira da mangueira e ins-
talar o tampão do adaptador da manguei-
ra de lavagem.
(10) Instalar o compartimento estanque e o
banco traseiro.
PJU36911Lubrificação
(1) Lubrificar todos os cabos, como o cabo
do acelerador e do sistema de governo.
Usar um aplicador de massa lubrificante
marítima adequado para lubrificar à pres-
são os cabos e purgar qualquer humida-
de existente entre os cabos interiores e
exteriores.
(2) Lubrificar as zonas do veículo menciona-
das em “Pontos de lubrificação” na pági-
na 80.
PJU33681Bateria
Se não se pretender utilizar o veículo por um
período superior a um mês, remover a bateria
e guardá-la num local fresco e seco.
(1) Desligar primeiro o cabo negativo (–) da
bateria, depois o cabo positivo (+) e o
tubo de respiro e, por fim, retirar a bateria
do veículo.
(2) Limpar a caixa da bateria com água do-
ce.
(3) Se os terminais da bateria estiverem su-
jos ou corroídos, limpá-los com uma es-
cova de arame.
(4) Recarregar completamente a bateria.
(5) Aplicar Yamaha Marine Grease ou
Yamaha Grease A nos terminais da bate-
ria e guardá-la num local fresco e seco.
(6) Verificar a bateria pelo menos a cada 2
meses e, se necessário, carregá-la com-
pletamente. ADVERTÊNCIA: Manter
sempre a bateria carregada. O arma-
zenamento de uma bateria descarre-
gada pode danificá-la
permanentemente.
[PCJ00101]
Para verificar o estado da bateria, verificar a
densidade do electrólito ou medir a tensão
nos dois terminais da bateria. Carregar a ba-
teria se a tensão for inferior a 12 volts.
UF2R70P0.book Page 71 Friday, November 7, 2008 1:14 PM
Page 79 of 102
Manutenção e conservação
72

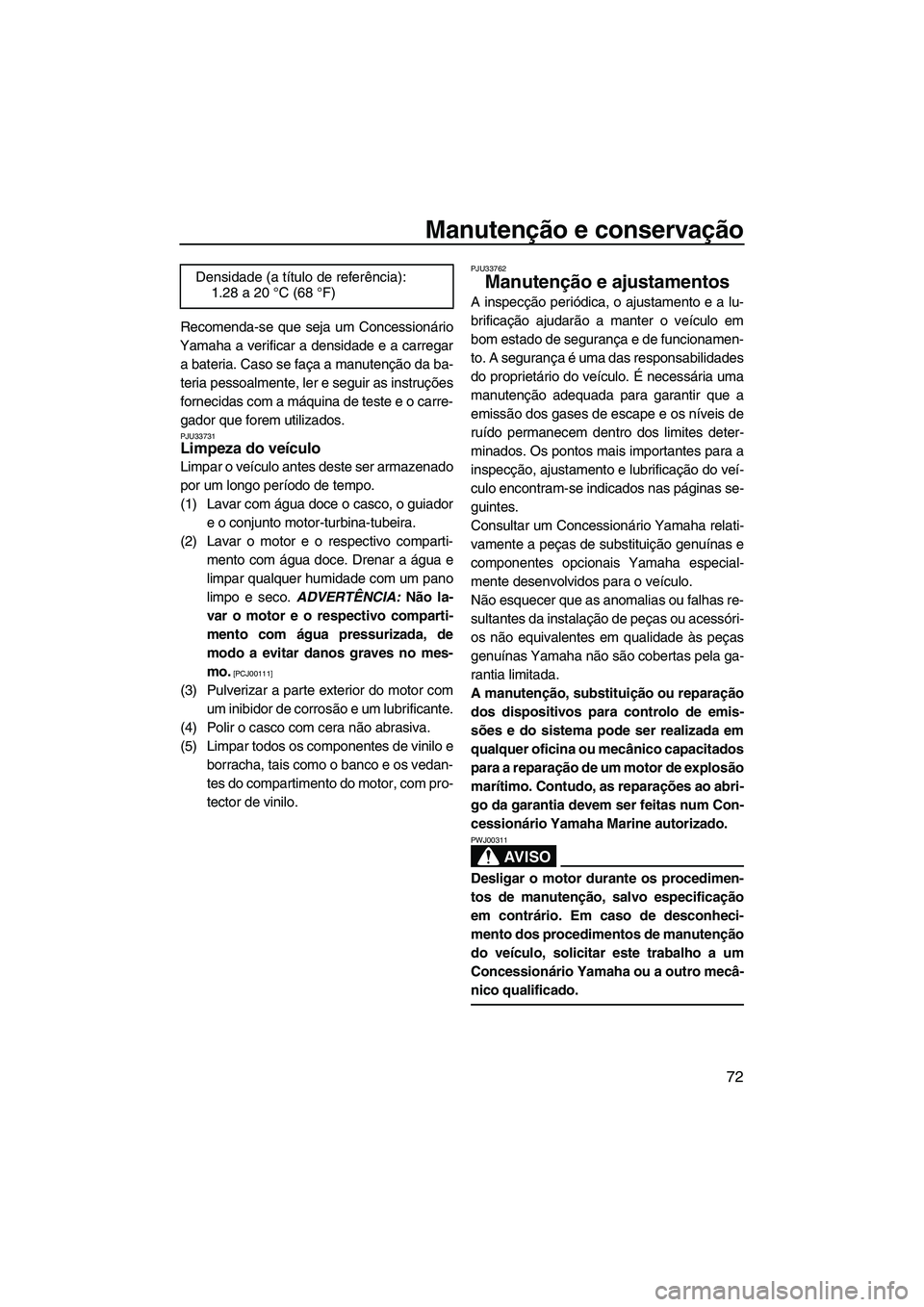

Recomenda-se que seja um Concessionário
Yamaha a verificar a densidade e a carregar
a bateria. Caso se faça a manutenção da ba-
teria pessoalmente, ler e seguir as instruções
fornecidas com a máquina de teste e o carre-
gador que forem utilizados.
PJU33731Limpeza do veículo
Limpar o veículo antes deste ser armazenado
por um longo período de tempo.
(1) Lavar com água doce o casco, o guiador
e o conjunto motor-turbina-tubeira.
(2) Lavar o motor e o respectivo comparti-
mento com água doce. Drenar a água e
limpar qualquer humidade com um pano
limpo e seco. ADVERTÊNCIA: Não la-
var o motor e o respectivo comparti-
mento com água pressurizada, de
modo a evitar danos graves no mes-
mo.
[PCJ00111]
(3) Pulverizar a parte exterior do motor com
um inibidor de corrosão e um lubrificante.
(4) Polir o casco com cera não abrasiva.
(5) Limpar todos os componentes de vinilo e
borracha, tais como o banco e os vedan-
tes do compartimento do motor, com pro-
tector de vinilo.
PJU33762
Manutenção e ajustamentos
A inspecção periódica, o ajustamento e a lu-
brificação ajudarão a manter o veículo em
bom estado de segurança e de funcionamen-
to. A segurança é uma das responsabilidades
do proprietário do veículo. É necessária uma
manutenção adequada para garantir que a
emissão dos gases de escape e os níveis de
ruído permanecem dentro dos limites deter-
minados. Os pontos mais importantes para a
inspecção, ajustamento e lubrificação do veí-
culo encontram-se indicados nas páginas se-
guintes.
Consultar um Concessionário Yamaha relati-
vamente a peças de substituição genuínas e
componentes opcionais Yamaha especial-
mente desenvolvidos para o veículo.
Não esquecer que as anomalias ou falhas re-
sultantes da instalação de peças ou acessóri-
os não equivalentes em qualidade às peças
genuínas Yamaha não são cobertas pela ga-
rantia limitada.
A manutenção, substituição ou reparação
dos dispositivos para controlo de emis-
sões e do sistema pode ser realizada em
qualquer oficina ou mecânico capacitados
para a reparação de um motor de explosão
marítimo. Contudo, as reparações ao abri-
go da garantia devem ser feitas num Con-
cessionário Yamaha Marine autorizado.
AV I S O
PWJ00311
Desligar o motor durante os procedimen-
tos de manutenção, salvo especificação
em contrário. Em caso de desconheci-
mento dos procedimentos de manutenção
do veículo, solicitar este trabalho a um
Concessionário Yamaha ou a outro mecâ-
nico qualificado.
Densidade (a título de referência):
1.28 a 20 °C (68 °F)
UF2R70P0.book Page 72 Friday, November 7, 2008 1:14 PM
Page 80 of 102
Manutenção e conservação
73

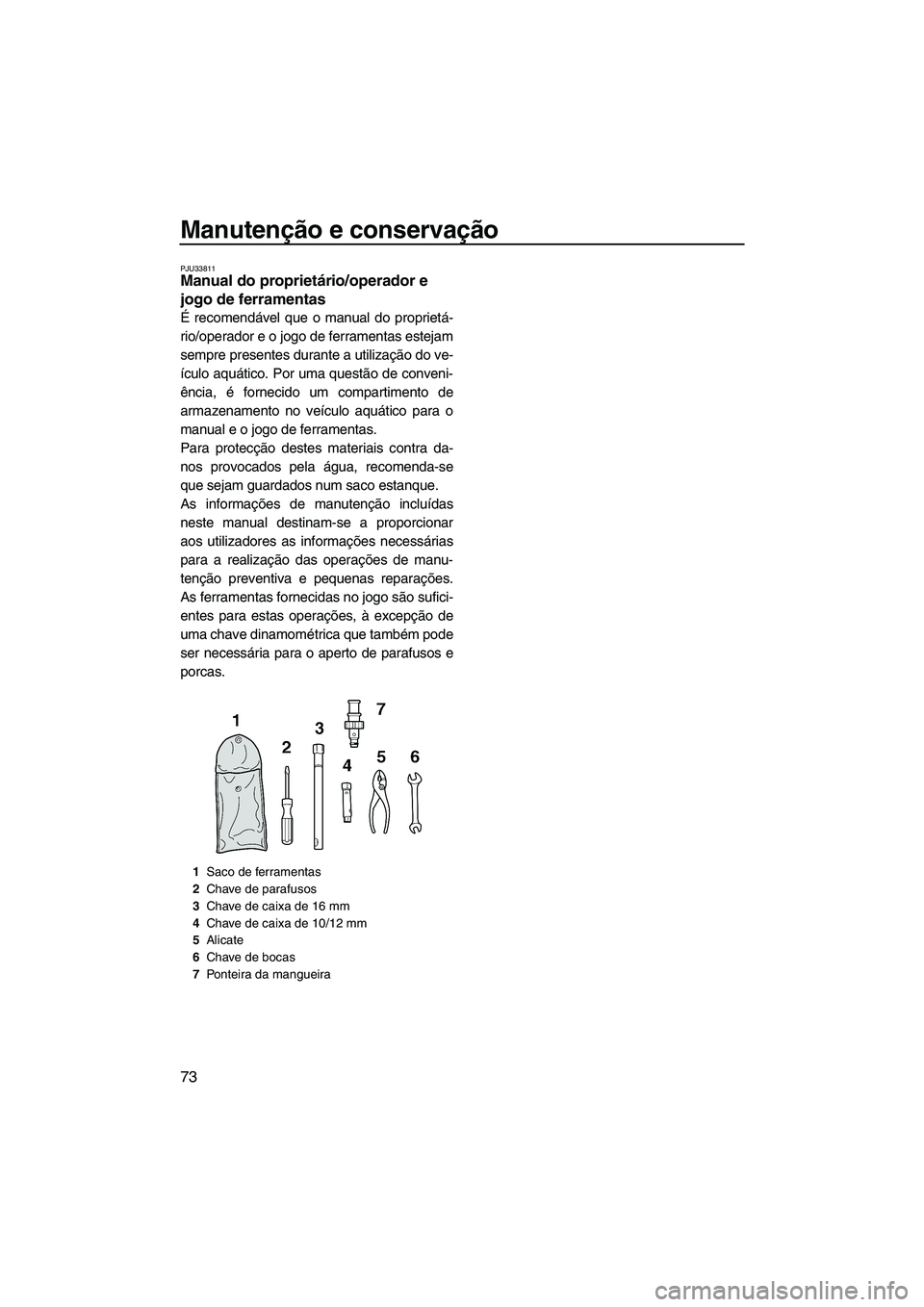

PJU33811Manual do proprietário/operador e
jogo de ferramentas
É recomendável que o manual do proprietá-
rio/operador e o jogo de ferramentas estejam
sempre presentes durante a utilização do ve-
ículo aquático. Por uma questão de conveni-
ência, é fornecido um compartimento de
armazenamento no veículo aquático para o
manual e o jogo de ferramentas.
Para protecção destes materiais contra da-
nos provocados pela água, recomenda-se
que sejam guardados num saco estanque.
As informações de manutenção incluídas
neste manual destinam-se a proporcionar
aos utilizadores as informações necessárias
para a realização das operações de manu-
tenção preventiva e pequenas reparações.
As ferramentas fornecidas no jogo são sufici-
entes para estas operações, à excepção de
uma chave dinamométrica que também pode
ser necessária para o aperto de parafusos e
porcas.
1Saco de ferramentas
2Chave de parafusos
3Chave de caixa de 16 mm
4Chave de caixa de 10/12 mm
5Alicate
6Chave de bocas
7Ponteira da mangueira
UF2R70P0.book Page 73 Friday, November 7, 2008 1:14 PM
