Fonctionnement
42
FJU31821
Carburant et huile FJU37222Carburant
AVERTISSEMENT
FWJ00282

L’essence et ses vapeurs sont extrême-
ment inflammables. Pour éviter tout ris-
que d’incendie et d’explosion, et pour li-
miter le risque de blessures lorsque
vous faites le plein de carburant, respec-
tez ces instructions.

L’essence est toxique et peut provoquer
des blessures, voire la mort. Manipulez-
la avec soin. Ne siphonnez jamais l’es-
sence par la bouche. Si vous avalez de
l’essence, inhalez une importante quan-
tité de vapeur d’essence ou recevez de
l’essence dans les yeux, consultez im-
médiatement un médecin. Si de l’es-
sence entre en contact avec votre peau,
lavez-vous à l’eau et au savon. Si vous
renversez de l’essence sur vos vête-
ments, changez-en.
ATTENTION
FCJ00321

N’utilisez pas d’essence au plomb. Ce
type d’essence risque d’endommager
sérieusement le moteur.

Évitez toute pénétration d’eau ou de
contaminants dans le réservoir de car-
burant. Un carburant contaminé peut
être la cause de performances médio-
cres ou de dommages au moteur. N’uti-
lisez que de l’essence fraîche qui a été
conservée dans des conteneurs pro-
pres.
Essence-alcool
Il existe deux types d’essence-alcool : celle
qui contient de l’éthanol et celle qui contient
du méthanol.
L’essence-alcool contenant de l’éthanol peut
être utilisée si la teneur en éthanol n’excède
pas 10% et si le carburant est conforme aux
indices d’octane minimum. L’E-85 est un mé-
lange de carburant contenant 85% d’éthanol.
Il ne doit par conséquent pas être utilisé dans
ce scooter nautique. Tous les mélanges à
base d’éthanol contenant plus de 10% d’étha-
nol peuvent endommager le système d’ali-
mentation ou réduire les performances du
moteur.
Yamaha ne recommande pas l’essence-al-
cool contenant du méthanol qui peut endom-
mager le système d’alimentation ou réduire
les performances du moteur.
Pour remplir le réservoir de carburant :
(1) Avant de faire le plein de carburant, cou-
pez le moteur. Ne restez pas debout ou
assis sur le scooter nautique. Ne fumez
pas lorsque vous faites le plein de carbu-
rant ou lorsque vous êtes à proximité
d’une source d’étincelle, d’une flamme ou
de toute autre source d’inflammation.
(2) Placez le scooter nautique à l’horizon-
tale, dans un endroit bien aéré.
(3) Déposez les sièges et vérifiez le niveau
de carburant. (Cf. page 23 pour les pro-
cédures de dépose et d’installation du
siège.) Carburant recommandé:
Essence normale sans plomb avec un
indice d’octane minimum de
86
(Indice d’octane pompe) = (R+M)/2
90 (Indice d’octane de recherche)
UF2R70F0.book Page 42 Friday, November 7, 2008 11:14 AM

Fonctionnement
43
(4) Ouvrez le capot. (Cf. page 24 pour les
procédures d’ouverture et de fermeture
du capot.)
(5) Retirez le bouchon du réservoir de carbu-
rant et versez lentement du carburant
dans le réservoir. Arrêtez le remplissage
dès que le niveau du carburant arrive à
environ 50 mm (2 in) du bord du réservoir
de carburant. Ne remplissez pas trop le
réservoir de carburant. Étant donné que
le carburant se dilate en chauffant, la
chaleur produite par le moteur ou le soleil
peut rejeter du carburant hors du réser-
voir. Ne laissez pas le scooter nautique
en plein soleil avec le réservoir de carbu-
rant plein.(6) Si le réservoir de carburant déborde, es-
suyez immédiatement.
(7) Installez le bouchon du réservoir de car-
burant et refermez le capot. Assurez-
vous que le bouchon du réservoir de car-
burant et le capot sont correctement fer-
més avant d’utiliser le scooter nautique.
(8) Installez les sièges. Assurez-vous que
les sièges sont correctement fixés avant
d’utiliser le scooter nautique.
FJU31891Huile moteur
ATTENTION
FCJ00281
Utilisez uniquement de l’huile pour moteur
4 temps. Si vous utilisez de l’huile pour
moteur 2 temps, vous risquez d’endom-
mager gravement le moteur.
Vérifiez que l’huile moteur correspond au ni-
veau spécifié. Ajoutez de l’huile si nécessaire.
(Cf. page 46 pour les procédures de vérifica-
tion du niveau d’huile moteur.) Utilisez une
combinaison des classifications d’huiles mo-
teur SAE et API recommandées indiquées
dans le tableau ci-après. Capacité du réservoir de carburant :
70 L (18.5 US gal, 15.4 Imp.gal)
150 mm (2 in) environ à partir du haut du ré-
servoir de carburant
1
UF2R70F0.book Page 43 Friday, November 7, 2008 11:14 AM

Fonctionnement
47
(2) Déposez les sièges. (Cf. page 23 pour
les procédures de dépose et d’installation
du siège.)
(3) Déposez la jauge, essuyez-la et réintro-
duisez-la complètement. Retirez de nou-
veau la jauge et vérifiez que le niveau
d’huile moteur se situe entre les repères
inférieur et supérieur.
(4) Si le niveau d’huile moteur se trouve sous
le repère inférieur, effectuez les étapes 5
à 7 qui vous permettent de verser suffi-
samment d’huile pour atteindre le niveau
entre les repères inférieur et supérieur de
la jauge. Si le niveau d’huile moteur dé-
passe largement le repère supérieur, fai-
tes réviser le scooter nautique par un
concessionnaire Yamaha.(5) Déposez le bouchon du réservoir d’huile
moteur.
(6) Versez l’huile moteur dans l’orifice de
remplissage. Attentez environ 5 minutes
pour permettre à l’huile de redescendre.
REMARQUE:
La différence entre les repères inférieur et su-
périeur de la jauge correspond à environ 1 li-
tre d’huile moteur.
(7) Répétez les étapes 3 à 6 jusqu’à ce que
le niveau d’huile moteur soit correct.
(8) Installez le bouchon du réservoir d’huile
moteur, ainsi que les sièges.
FJU32420Séparateur d’eau
Vérifiez qu’il n’y a pas d’eau dans le sépara-
teur d’eau. Le séparateur d’eau arrête l’eau
pouvant entrer par le reniflard du réservoir de
1Jauge
1Repère de niveau maximum
2Repère de niveau minimum
1
12
1Bouchon du réservoir d’huile moteur
1
UF2R70F0.book Page 47 Friday, November 7, 2008 11:14 AM

Fonctionnement
48
carburant si le scooter nautique chavire. Nor-
malement, le séparateur d’eau est vide.
S’il reste de l’eau dans le séparateur d’eau,
évacuez-la en déposant la vis de vidange.
Placez un récipient sous le séparateur d’eau
pour récupérer l’eau de vidange ou utilisez un
chiffon sec pour éponger l’eau pouvant se dé-
verser dans le scooter nautique. En cas de
déversement d’eau dans le scooter nautique,
épongez-la avec un chiffon sec. Veillez égale-
ment à reposer la vis de vidange après avoir
évacué le séparateur d’eau.
FJU32452Cale
Vérifiez l’absence d’humidité et de résidus de
carburant dans la cale. ATTENTION: Un ex-
cédent d’eau dans le compartiment mo-
teur peut être projeté dans le moteur, ce
qui risque de provoquer de graves dom-
mages.
[FCJ00341]
Ce scooter nautique est équipé d’une tuyère
conventionnelle et électrique de vidange du
fond de cale. La tuyère électrique de vidange
du fond de cale fonctionne lorsque le moteur
tourne. Lorsque l’excédent d’eau atteint l’en-
trée d’eau de la pompe électrique du fond decale, l’eau est évacuée de la sortie témoin
électrique du fond de cale à l’arrière.
Une faible quantité d’eau restera dans le fond
de cale et devra être évacuée manuellement.
Pour enlever toute eau résiduelle, échouez le
scooter nautique et respectez la procédure
suivante :
Pour évacuer l’eau de la cale :
(1) Enlevez les bouchons de vidange de
poupe.
(2) Relevez la proue du scooter nautique
jusqu’à ce que l’eau s’écoule.
(3) Une fois l’eau évacuée, essuyez le fond
de cale à l’aide de chiffons secs jusqu’à
ce qu’il soit parfaitement sec.
(4) Replacez les bouchons de vidange de
poupe. ATTENTION: Avant d’installer
les bouchons de vidange de poupe,
nettoyez leurs filets afin d’éliminer
tout corps étranger, tel que la saleté
ou le sable. Sinon, les bouchons de vi-
dange de poupe risquent d’être en-
dommagés et le compartiment moteur
inondé. Vérifiez que les bouchons de
vidange de poupe sont correctement
serrés avant de mettre le scooter nau-
tique à l’eau. Sinon, de l’eau risque
d’inonder le compartiment moteur et
le scooter nautique de s’immerger.
[FCJ00361]
1Séparateur d’eau
2Vis de vidange
2
1
1Sortie témoin électrique du fond de cale
1
UF2R70F0.book Page 48 Friday, November 7, 2008 11:14 AM

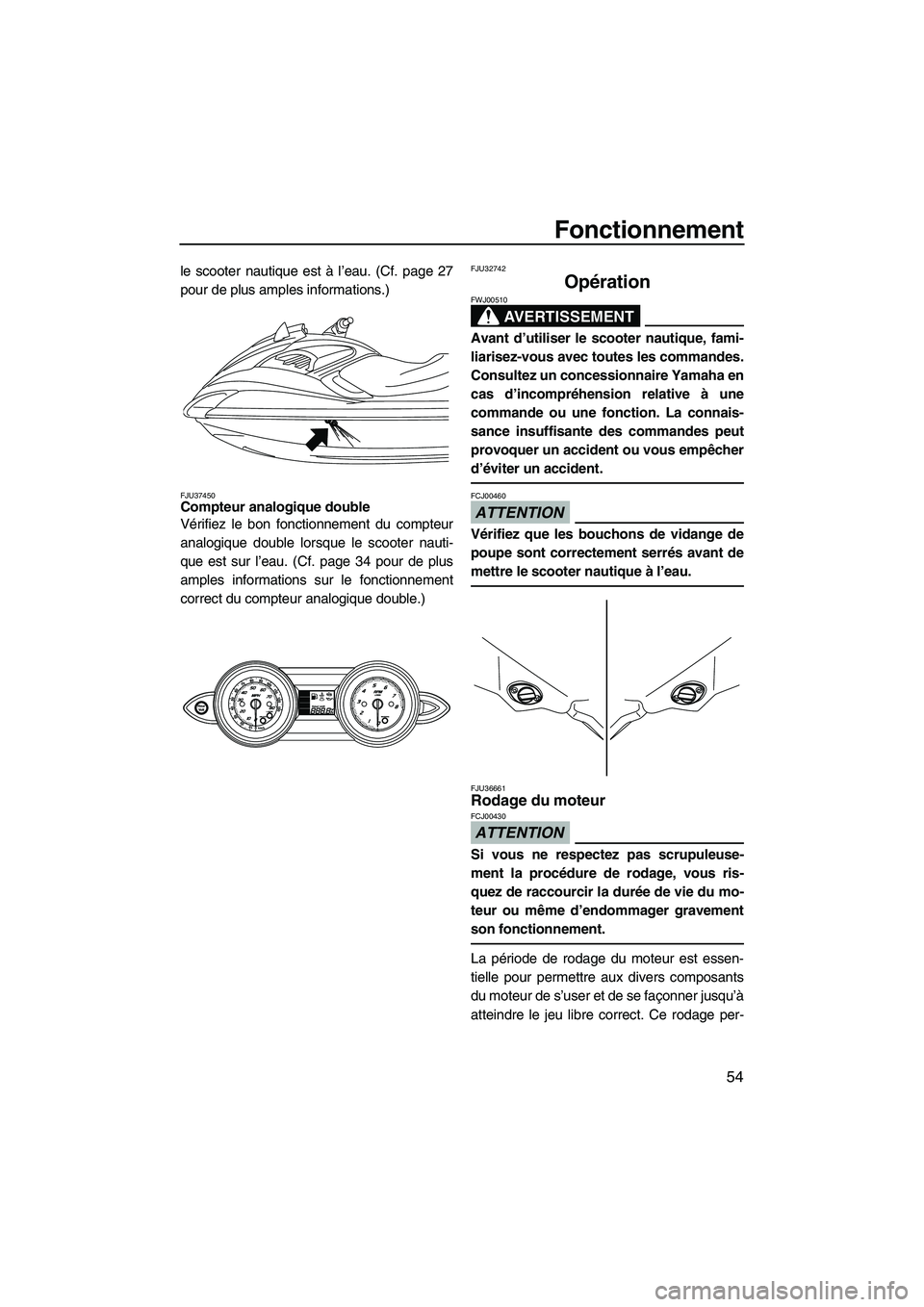

Fonctionnement
54
le scooter nautique est à l’eau. (Cf. page 27
pour de plus amples informations.)
FJU37450Compteur analogique double
Vérifiez le bon fonctionnement du compteur
analogique double lorsque le scooter nauti-
que est sur l’eau. (Cf. page 34 pour de plus
amples informations sur le fonctionnement
correct du compteur analogique double.)
FJU32742
Opération
AVERTISSEMENT
FWJ00510
Avant d’utiliser le scooter nautique, fami-
liarisez-vous avec toutes les commandes.
Consultez un concessionnaire Yamaha en
cas d’incompréhension relative à une
commande ou une fonction. La connais-
sance insuffisante des commandes peut
provoquer un accident ou vous empêcher
d’éviter un accident.
ATTENTION
FCJ00460
Vérifiez que les bouchons de vidange de
poupe sont correctement serrés avant de
mettre le scooter nautique à l’eau.
FJU36661Rodage du moteur
ATTENTION
FCJ00430
Si vous ne respectez pas scrupuleuse-
ment la procédure de rodage, vous ris-
quez de raccourcir la durée de vie du mo-
teur ou même d’endommager gravement
son fonctionnement.
La période de rodage du moteur est essen-
tielle pour permettre aux divers composants
du moteur de s’user et de se façonner jusqu’à
atteindre le jeu libre correct. Ce rodage per-
UF2R70F0.book Page 54 Friday, November 7, 2008 11:14 AM

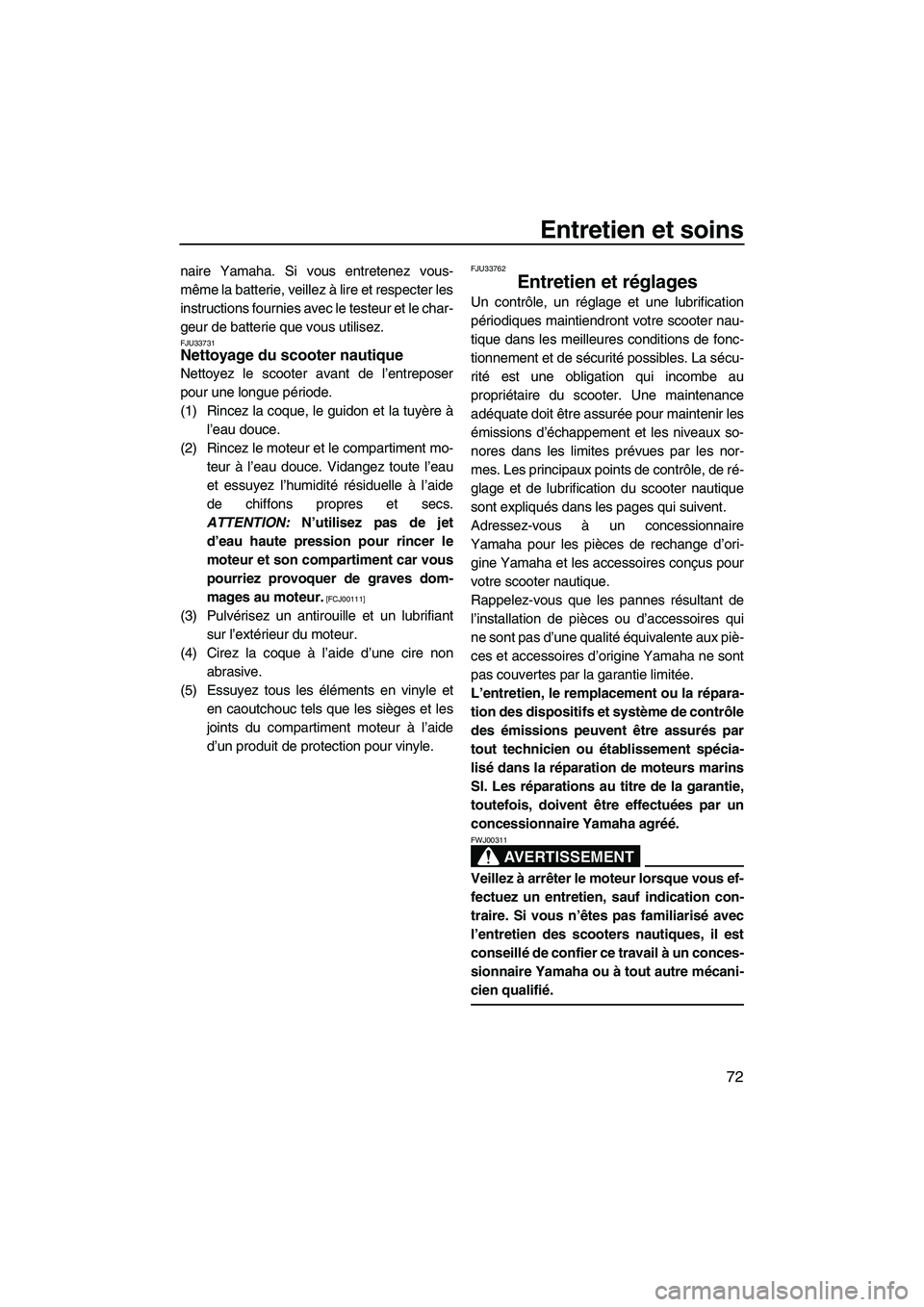

Entretien et soins
72
naire Yamaha. Si vous entretenez vous-
même la batterie, veillez à lire et respecter les
instructions fournies avec le testeur et le char-
geur de batterie que vous utilisez.
FJU33731Nettoyage du scooter nautique
Nettoyez le scooter avant de l’entreposer
pour une longue période.
(1) Rincez la coque, le guidon et la tuyère à
l’eau douce.
(2) Rincez le moteur et le compartiment mo-
teur à l’eau douce. Vidangez toute l’eau
et essuyez l’humidité résiduelle à l’aide
de chiffons propres et secs.
ATTENTION: N’utilisez pas de jet
d’eau haute pression pour rincer le
moteur et son compartiment car vous
pourriez provoquer de graves dom-
mages au moteur.
[FCJ00111]
(3) Pulvérisez un antirouille et un lubrifiant
sur l’extérieur du moteur.
(4) Cirez la coque à l’aide d’une cire non
abrasive.
(5) Essuyez tous les éléments en vinyle et
en caoutchouc tels que les sièges et les
joints du compartiment moteur à l’aide
d’un produit de protection pour vinyle.
FJU33762
Entretien et réglages
Un contrôle, un réglage et une lubrification
périodiques maintiendront votre scooter nau-
tique dans les meilleures conditions de fonc-
tionnement et de sécurité possibles. La sécu-
rité est une obligation qui incombe au
propriétaire du scooter. Une maintenance
adéquate doit être assurée pour maintenir les
émissions d’échappement et les niveaux so-
nores dans les limites prévues par les nor-
mes. Les principaux points de contrôle, de ré-
glage et de lubrification du scooter nautique
sont expliqués dans les pages qui suivent.
Adressez-vous à un concessionnaire
Yamaha pour les pièces de rechange d’ori-
gine Yamaha et les accessoires conçus pour
votre scooter nautique.
Rappelez-vous que les pannes résultant de
l’installation de pièces ou d’accessoires qui
ne sont pas d’une qualité équivalente aux piè-
ces et accessoires d’origine Yamaha ne sont
pas couvertes par la garantie limitée.
L’entretien, le remplacement ou la répara-
tion des dispositifs et système de contrôle
des émissions peuvent être assurés par
tout technicien ou établissement spécia-
lisé dans la réparation de moteurs marins
SI. Les réparations au titre de la garantie,
toutefois, doivent être effectuées par un
concessionnaire Yamaha agréé.
AVERTISSEMENT
FWJ00311
Veillez à arrêter le moteur lorsque vous ef-
fectuez un entretien, sauf indication con-
traire. Si vous n’êtes pas familiarisé avec
l’entretien des scooters nautiques, il est
conseillé de confier ce travail à un conces-
sionnaire Yamaha ou à tout autre mécani-
cien qualifié.
UF2R70F0.book Page 72 Friday, November 7, 2008 11:14 AM

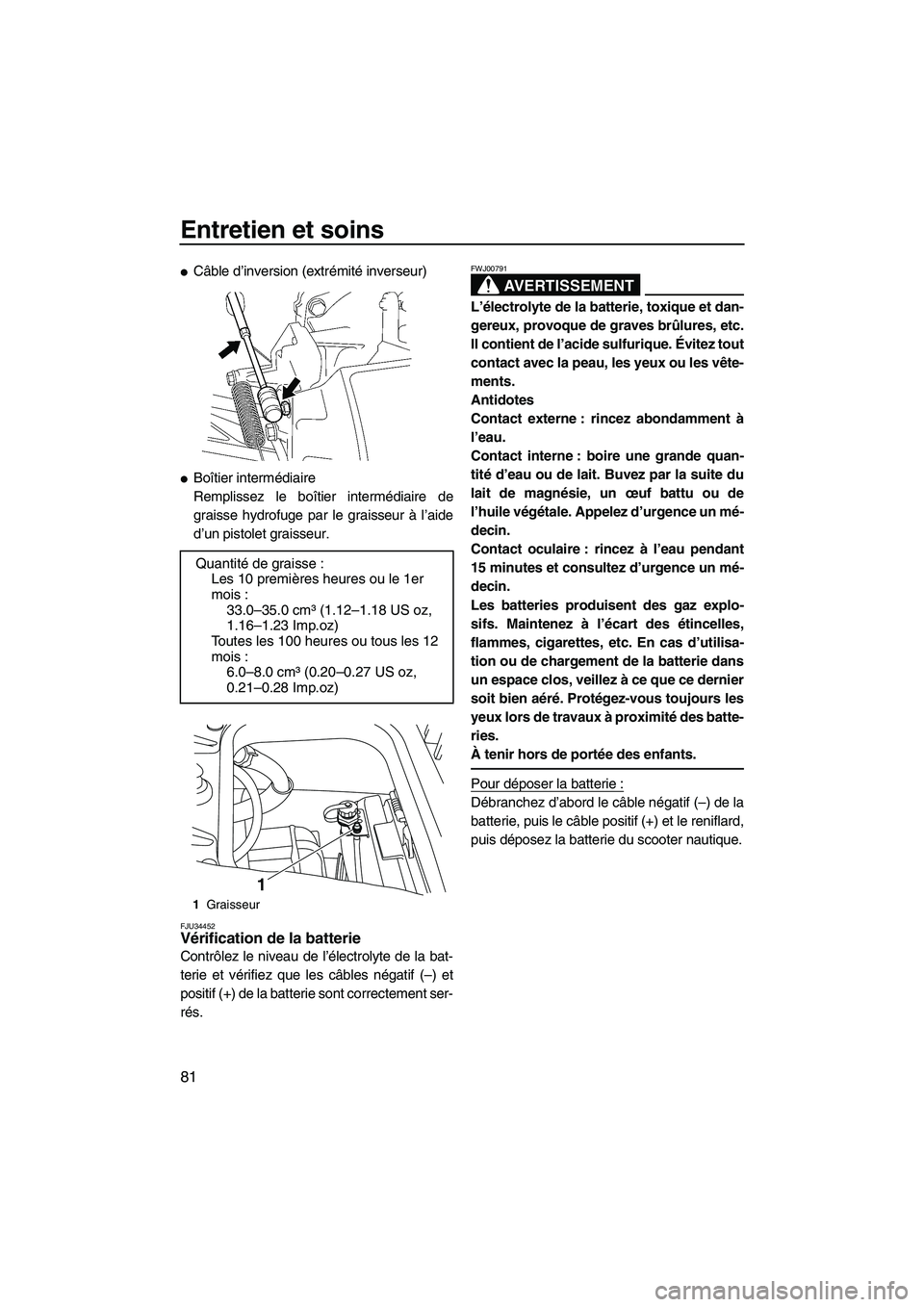

Entretien et soins
81

Câble d’inversion (extrémité inverseur)

Boîtier intermédiaire
Remplissez le boîtier intermédiaire de
graisse hydrofuge par le graisseur à l’aide
d’un pistolet graisseur.
FJU34452Vérification de la batterie
Contrôlez le niveau de l’électrolyte de la bat-
terie et vérifiez que les câbles négatif (–) et
positif (+) de la batterie sont correctement ser-
rés.
AVERTISSEMENT
FWJ00791
L’électrolyte de la batterie, toxique et dan-
gereux, provoque de graves brûlures, etc.
Il contient de l’acide sulfurique. Évitez tout
contact avec la peau, les yeux ou les vête-
ments.
Antidotes
Contact externe : rincez abondamment à
l’eau.
Contact interne : boire une grande quan-
tité d’eau ou de lait. Buvez par la suite du
lait de magnésie, un œuf battu ou de
l’huile végétale. Appelez d’urgence un mé-
decin.
Contact oculaire : rincez à l’eau pendant
15 minutes et consultez d’urgence un mé-
decin.
Les batteries produisent des gaz explo-
sifs. Maintenez à l’écart des étincelles,
flammes, cigarettes, etc. En cas d’utilisa-
tion ou de chargement de la batterie dans
un espace clos, veillez à ce que ce dernier
soit bien aéré. Protégez-vous toujours les
yeux lors de travaux à proximité des batte-
ries.
À tenir hors de portée des enfants.
Pour déposer la batterie :
Débranchez d’abord le câble négatif (–) de la
batterie, puis le câble positif (+) et le reniflard,
puis déposez la batterie du scooter nautique. Quantité de graisse :
Les 10 premières heures ou le 1er
mois :
33.0–35.0 cm³ (1.12–1.18 US oz,
1.16–1.23 Imp.oz)
Toutes les 100 heures ou tous les 12
mois :
6.0–8.0 cm³ (0.20–0.27 US oz,
0.21–0.28 Imp.oz)
1Graisseur
1
UF2R70F0.book Page 81 Friday, November 7, 2008 11:14 AM

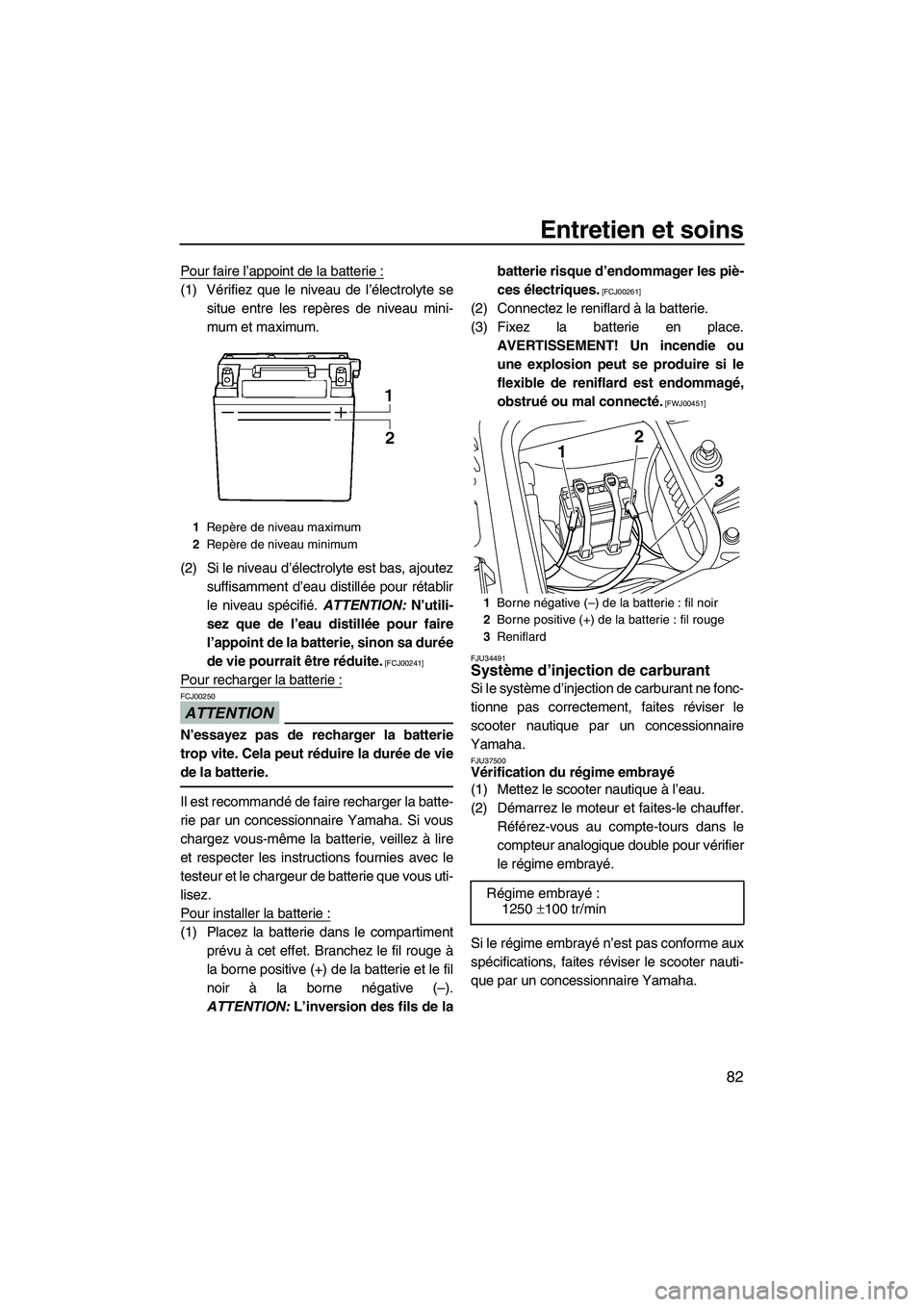

Entretien et soins
82
Pour faire l’appoint de la batterie :
(1) Vérifiez que le niveau de l’électrolyte se
situe entre les repères de niveau mini-
mum et maximum.
(2) Si le niveau d’électrolyte est bas, ajoutez
suffisamment d’eau distillée pour rétablir
le niveau spécifié. ATTENTION: N’utili-
sez que de l’eau distillée pour faire
l’appoint de la batterie, sinon sa durée
de vie pourrait être réduite.
[FCJ00241]
Pour recharger la batterie :
ATTENTION
FCJ00250
N’essayez pas de recharger la batterie
trop vite. Cela peut réduire la durée de vie
de la batterie.
Il est recommandé de faire recharger la batte-
rie par un concessionnaire Yamaha. Si vous
chargez vous-même la batterie, veillez à lire
et respecter les instructions fournies avec le
testeur et le chargeur de batterie que vous uti-
lisez.
Pour installer la batterie :
(1) Placez la batterie dans le compartiment
prévu à cet effet. Branchez le fil rouge à
la borne positive (+) de la batterie et le fil
noir à la borne négative (–).
ATTENTION: L’inversion des fils de labatterie risque d’endommager les piè-
ces électriques.
[FCJ00261]
(2) Connectez le reniflard à la batterie.
(3) Fixez la batterie en place.
AVERTISSEMENT! Un incendie ou
une explosion peut se produire si le
flexible de reniflard est endommagé,
obstrué ou mal connecté.
[FWJ00451]
FJU34491
Système d’injection de carburant
Si le système d’injection de carburant ne fonc-
tionne pas correctement, faites réviser le
scooter nautique par un concessionnaire
Yamaha.
FJU37500Vérification du régime embrayé
(1) Mettez le scooter nautique à l’eau.
(2) Démarrez le moteur et faites-le chauffer.
Référez-vous au compte-tours dans le
compteur analogique double pour vérifier
le régime embrayé.
Si le régime embrayé n’est pas conforme aux
spécifications, faites réviser le scooter nauti-
que par un concessionnaire Yamaha.
1Repère de niveau maximum
2Repère de niveau minimum
1Borne négative (–) de la batterie : fil noir
2Borne positive (+) de la batterie : fil rouge
3Reniflard
Régime embrayé:
1250 ±100 tr/min
12
3
UF2R70F0.book Page 82 Friday, November 7, 2008 11:14 AM

Dépannage
90
(7) Installez les sièges.FJU34711Remorquage du scooter nautique
AVERTISSEMENT
FWJ00811

Le pilote de l’embarcation de remor-
quage doit maintenir la vitesse au mini-
mum et éviter le trafic ou les obstacles
pouvant constituer un risque pour le pi-
lote du scooter nautique.

Le filin doit être suffisamment long pour
que le scooter nautique ne se heurte pas
à l’embarcation de remorquage en cas
de ralentissement.
Le scooter nautique peut être remorqué s’il
tombe en panne sur l’eau.
Lorsque le scooter nautique est remorqué à
l’aide d’un filin, le pilote doit tenir le guidon et
rester aux commandes pour maintenir l’équi-
libre.
Utilisez un filin correspondant à trois fois la
longueur combinée de l’embarcation de re-
morquage et du scooter nautique.
Remorquez le scooter nautique à 5 mph (8
km/h) maximum. Le proue doit être mainte-
nue hors de l’eau pendant le remorquage
pour empêcher l’eau de pénétrer dans le
compartiment moteur.
FJU36151Scooter nautique submergé
Si le scooter est submergé ou rempli d’eau,
procédez comme suit et adressez-vous à un
concessionnaire Yamaha aussi vite que pos-
sible. Le non-respect de ces consignes peut
provoquer de graves dommages au moteur.
(1)Échouez le scooter et enlevez les bou-
chons de vidange de poupe pour évacuer
l’eau du compartiment moteur. (Cf. page
48 pour plus d’informations.)
Enlevez les bouchons de vidange des
compartiments de rangement pour en
évacuer l’eau.
(2) Replacez les bouchons de vidange de
poupe et les bouchons de vidange des
compartiments de rangement.
(3) Faites réviser le scooter par un conces-
sionnaire Yamaha le plus rapidement
possible. ATTENTION: Veillez à faire
réviser le scooter nautique par un con-
cessionnaire Yamaha. Sinon, le mo-
teur risque d’être sérieusement en-
dommagé.
[FCJ00791]
1Œil de proue
1
UF2R70F0.book Page 90 Friday, November 7, 2008 11:14 AM

Index
Lubrification .............................................. 71
Lubrification, points .................................. 80
M
Manette des gaz, vérification ................... 78
Manuel de l’utilisateur et trousse à
outils ..................................................... 73
Marche arrière sur voies navigables ........ 67
Mise à l’eau, scooter nautique ................. 55
Modèle, informations .................................. 2
Moteur, contacteur d’arrêt ........................ 26
Moteur, coupe-circuit................................ 26
Moteur, niveau d’huile .............................. 46
Moteur, numéro de série ............................ 1
Moteur, rodage ......................................... 54
N
Navigation avec un passager ................... 58
Navigation, règles .................................... 11
Nettoyage du scooter nautique ................ 72
Numéro d’identification du scooter (CIN) ... 1
O
Opération ................................................. 54
P
Passage des vitesses .............................. 56
Plaque du constructeur .............................. 2
Poignée de rembarquement..................... 31
Poupe, yeux ............................................. 32
Primaire, numéro d’identification
(PRI-ID)................................................... 1
Principaux composants, emplacement .... 19
Profitez de votre scooter nautique en
toute responsabilité............................... 18
Proue abaissée ........................................ 31
Proue, œil................................................. 31
Proue relevée ........................................... 31
Q
QSTS, système de réglage rapide de
l’assiette ................................................ 51
QSTS (système de réglage rapide de
l’assiette), sélecteur .............................. 30
Quitter, scooter nautique .......................... 57
R
Rangement, compartiments ..................... 39
Recherche des pannes ............................ 84
Recherche des pannes, tableau .............. 84
Recommandé, équipement ...................... 15Régime embrayé, vérification ................... 82
Réglages du système de sécurité
Yamaha ................................................ 32
Règles d’utilisation ................................... 12
Remorquage, scooter nautique ................ 90
Restrictions concernant les personnes
habilitées à utiliser le scooter
nautique ................................................ 10
S
Scooter nautique, caractéristiques ........... 16
Scooter nautique chaviré......................... 63
Scooter nautique submergé..................... 90
Sécurité, informations .............................. 15
Sécurité nautique, règles ......................... 17
Sièges ...................................................... 23
Sorties témoin d’eau de
refroidissement ............................... 27, 53
Système de refroidissement, rinçage ....... 70
Système de sécurité Yamaha .................. 32
T
Transmetteur de commande à distance ... 25
Transport .................................................. 69
U
Urgence, procédures ................................ 87
Utilisation dans des zones pleines
d’algues ................................................ 67
Utilisation de votre scooter nautique ........ 57
V
Vitesse, indicateur .................................... 35
UF2R70F0.book Page 2 Friday, November 7, 2008 11:14 AM
