Page 4 of 100
Informations importantes concernant le manuel
Nom / fonction :S. Hayakawa / Président de YAMAHA MOTOR EUROPE N.V.(identification de la personne autorisée à signer au nom
du fabricant du VNI ou de son représentant agréé)
Signature : (ou mention équivalente)
Date et lieu de publication : 1er Décembre 2008, Schiphol-Rijk, Pays-Bas
IDENTIFICATION DES MOTEURS CONCERNES
PAR CETTE DECLARATION DE CONFORMITE
Cycle de combustion : 2 temps 4 temps
Numéro d’identification unique du
moteur ou code de catégorie du moteurAttestation d’examen CE de type
(pour l’échappement)
6AN LC*2003/44*10026
PRINCIPALES
EXIGENCESnormes autre
méthode/
document
normatiffichier
techniqueVeuillez détailler
(* = norme obligatoire)
I.A conception et constructionEN ISO 13590
I.B émissions d’échappement**EN ISO 8178-1:1996
I.C émissions de bruit**EN ISO 14509
Modules d’évaluation de la conformité utilisés :
pour la construction : A Aa B+C B+D B+E B+F G H
pour les émissions de bruit : Aa G H
pour les émissions d’échappement : B+E B+D B+C B+F G H
Autres directives communautaires appliquées :
Directive 89/336/CEE relative à la compatibilité électromagnétique,
selon les normes suivantes, pour l’émission : CISPR12 : 2001, pour
l’immunite générique : EN61000-6-2 : 2001
DESCRIPTION DU VEHICULENuméro d’indentification du modèle, à partir de
Nom du modèle / Nom commercial : Catégorie d’embarcation : C D
U S Y A M 21L8A19 9– 0-
Cette déclaration de conformité est publiée sous la seule responsabilité du
fabricant du VNI. Je déclare au nom du fabricant du VNI que le modèle de
véhicule et les moteurs décrits ci-dessus sont conformes aux principales
exigences en vigueur de la manière spécifiée ainsi qu’au type pour lequel les
attestations d’examen CE de type susmentionnées ont été délivrées.
GX1800-H / FZR
UF2R70F0.book Page 2 Friday, November 7, 2008 11:14 AM
Page 5 of 100
Informations importantes concernant le manuel
FJU30191
Au propriétaire/pilote
Merci d’avoir choisi un scooter nautique
Yamaha.
Le présentent manuel de l’utilisateur contient
des informations dont vous aurez besoin pour
assurer un fonctionnement, une maintenance
et un entretien corrects de votre scooter nau-
tique. Pour toute question concernant le fonc-
tionnement ou la maintenance de votre scoo-
ter nautique, veuillez vous adresser à un
concessionnaire Yamaha.
Ce manuel ne constitue pas un cours de navi-
gation ou de sécurité nautique. S’il s’agit de
votre premier scooter nautique, ou si vous
changez pour un type de scooter nautique
que vous ne connaissez pas bien, pour votre
propre confort et votre propre sécurité, suivez
une formation ou un entraînement adéquat
avant d’utiliser le scooter nautique seul. Tout
concessionnaire Yamaha ou toute organisa-
tion nautique se fera par ailleurs un plaisir de
vous recommander des écoles de navigation
locales ou des instructeurs compétents.
En raison de la politique d’amélioration conti-
nue des produits de Yamaha, ce produit peut
ne pas correspondre exactement à celui dé-
crit dans le présent manuel. Les spécifica-
tions sont sujettes à modification sans avertis-
sement.
Le présent manuel doit être considéré comme
partie intégrante du scooter nautique et doit
l’accompagner même en cas de revente.
Dans ce manuel, les informations particulière-
ment importantes sont signalées de la ma-
nière suivante :
Le symbole Alerte de Sécurité signifie
ATTENTION ! SOYEZ ATTENTIF ! VOTRE
SECURITE EST MENACEE !
AVERTISSEMENT
FWJ00071
Un AVERTISSEMENT indique une situa-
tion susceptible de présenter un danger
qui, si elle ne peut être évitée, pourrait en-
traîner de graves blessures, voire la mort.
ATTENTION
FCJ00091
La mention ATTENTION signale les pré-
cautions spéciales à prendre pour éviter
d’endommager le scooter nautique ou
d’autres biens.
REMARQUE:
L’indication REMARQUE signale toute infor-
mation importante destinée à faciliter ou à ex-
pliciter les procédures.
FJU30231
WaveRunner FZR
MANUEL DE L’UTILISATEUR
©2008 Yamaha Motor Co., Ltd.
1ère édition, octobre 2008
Tous droits réservés.
Toute réimpression ou utilisation non
autorisée
sans la permission écrite de
Yamaha Motor Co., Ltd
est expressément interdite.
Imprimé aux États-Unis
UF2R70F0.book Page 3 Friday, November 7, 2008 11:14 AM
Page 6 of 100
Table des matières
Etiquettes générales et
importantes ........................................ 1
Numéros d’identification ................. 1
Numéro d’identification primaire
(PRI-ID) .......................................... 1
Numéro d’identification du scooter
(CIN) .............................................. 1
Numéro de série du moteur ............... 1
Informations du modèle .................. 2
Plaque du constructeur ..................... 2
Étiquettes importantes ................... 3
Étiquettes d’avertissement ................ 4
Autres étiquettes ............................... 8
Informations de sécurité................. 10
Restrictions concernant les
personnes habilitées à utiliser le
scooter nautique ........................ 10
Règles de navigation .................... 11
Règles d’utilisation ....................... 12
Equipement recommandé ............ 15
Informations de sécurité ............... 15
Caractéristiques du scooter
nautique .................................... 16
Règles de sécurité nautiques ....... 17
Profitez de votre scooter nautique
en toute responsabilité .............. 18
Caractéristiques et fonctions ......... 19
Emplacement des principaux
composants ............................... 19
Fonctionnement des commandes
et autres fonctions ..................... 23
Sièges ............................................. 23
Capot ............................................... 24
Bouchon du réservoir de
carburant ...................................... 24
Transmetteur de commande à
distance ........................................ 25
Contacteur d’arrêt du moteur .......... 26
Coupe-circuit de sécurité ................. 26
Contacteur de démarrage ............... 26
Levier d’accélération ....................... 27Sorties témoin d’eau de
refroidissement ............................ 27
Système de direction ....................... 28
Système de direction
télescopique ................................. 28
Levier d’inversion ............................ 29
Sélecteur QSTS (système de
réglage rapide de l’assiette) ......... 30
Poignée de rembarquement ............ 31
Œil de proue .................................... 31
Yeux de poupe ................................ 32
Système de sécurité Yamaha ......... 32
Compteur analogique double .......... 34
Compartiments de rangement ......... 39
Fonctionnement .............................. 42
Carburant et huile ........................ 42
Carburant ........................................ 42
Huile moteur .................................... 43
Contrôles préalables .................... 44
Liste de contrôles préalables ........... 44
Points de contrôle préalables .......... 46
Opération ..................................... 54
Rodage du moteur ........................... 54
Mise à l’eau du scooter nautique ..... 55
Démarrage du moteur ..................... 55
Arrêt du moteur ............................... 56
Passage des vitesses ...................... 56
Quitter le scooter nautique .............. 57
Utilisation de votre scooter
nautique .................................... 57
Apprendre à connaître votre scooter
nautique ....................................... 57
Apprendre à utiliser le scooter
nautique ....................................... 58
Navigation avec un passager .......... 58
Démarrer le scooter nautique .......... 59
Embarquement et démarrage en
eau profonde ................................ 60
Scooter nautique chaviré ................. 63
Faire virer le scooter nautique ......... 64
Arrêter le scooter nautique .............. 66
Échouer le scooter nautique ............ 66
Accoster le scooter nautique ........... 67
UF2R70F0.book Page 1 Friday, November 7, 2008 11:14 AM
Page 8 of 100
Etiquettes générales et importantes
1
FJU36450
Numéros d’identification
Inscrivez le numéro d’identification primaire
(PRI-ID), le numéro d’identification du scooter
(CIN) et le numéro de série du moteur dans
les espaces encadrés afin de faciliter la com-
mande des pièces de rechange chez un con-
cessionnaire Yamaha. Inscrivez et conservez
ces numéros d’identification ailleurs en cas de
vol de votre scooter nautique.
FJU30281Numéro d’identification primaire (PRI-
ID)
Le numéro d’identification primaire (PRI-ID)
est imprimé sur une plaque fixée à l’intérieur
du compartiment moteur.
MODELE :
GX1800H (FZR)
FJU36550Numéro d’identification du scooter
(CIN)
Le numéro d’identification du scooter (CIN)
est imprimé sur une plaque fixée sur le pont
arrière.
FJU30310Numéro de série du moteur
Le numéro de série du moteur est imprimé sur
une plaque fixée sur le module moteur.
1Emplacement du numéro d’identification
primaire (PRI-ID)
1
MODELYAMAHA MOTOR CO., LTD.
ASSEMBLED IN U.S.A. FROM AMERICAN AND JAPANESE
COMPONENTS.
ASSEMBLÉ AUX ÉTATS-UNIS DE PIÈCES AMÉRICANES ET
JAPONAISES.
PRI-I.D.F2R
F2R
1Emplacement du numéro d’identification du
scooter (CIN)
1Emplacement du numéro de série du mo-
teur
1
1
UF2R70F0.book Page 1 Friday, November 7, 2008 11:14 AM
Page 9 of 100
Etiquettes générales et importantes
2
FJU30320
Informations du modèle FJU30331Plaque du constructeur
Tout scooter nautique pourvu de cette éti-
quette est conforme à certaines sections de la
directive du Parlement européen relative aux
moteurs.
Une partie de ces informations figure sur la
plaque du constructeur apposée sur le scoo-
ter nautique. Une explication complète de ces
informations est fournie dans les sections cor-
respondantes du présent manuel.
Catégorie de conception de ce scooter
nautique individuel : C
Catégorie C :
Ce scooter nautique est conçu pour des dé-
placements au cours desquels les vents peu-
vent aller jusqu’à la force 6 comprise (sur
l’échelle de Beaufort) et les vagues peuvent
atteindre une hauteur significative jusqu’à 2
mètres compris (6.56 ft) ; voir la REMARQUEsuivante). Ces conditions peuvent se rencon-
trer dans des eaux intérieures exposées, les
estuaires et les eaux côtières dans des condi-
tions météorologiques modérées.
REMARQUE:
La hauteur significative de vague est la
moyenne des plus hauts tiers des vagues, ce
qui correspond approximativement à la hau-
teur des vagues estimée par un observateur
expérimenté. Toutefois, certaines vagues
auront le double de cette hauteur.
1Emplacement de la plaque du constructeur
1
UF2R70F0.book Page 2 Friday, November 7, 2008 11:14 AM
Page 18 of 100
Informations de sécurité
11
FJU30761
Règles de navigation
Contrôlez en permanence la présence de
personnes, d’objets et d’autres véhicules
nautiques. Méfiez-vous des conditions qui
limitent votre visibilité ou gênent votre vi-
sion des autres.
Pilotez de manière défensive, à vitesse
contrôlée, et conservez une distance de sé-
curité par rapport aux personnes, objets et
autres véhicules nautiques.
Ne suivez jamais directement un scooter
nautique ou d’autres embarcations.
Ne passez pas à proximité de personnes
pour les éclabousser.
Évitez les virages brusques ou toute
manœuvre qui empêcherait les autres de
vous éviter facilement ou de savoir où vous
allez.
Évitez les zones contenant des objets im-
mergés ou les zones d’eau peu profonde.
Réagissez à temps pour éviter les colli-
sions. Rappelez-vous que les scooters
nautiques et autres embarcations n’ont pas
de freins.
Ne relâchez pas le levier d’accélération
lorsque vous essayez d’éviter des objets ;
vous avez besoin de propulsion pour pou-
voir manœuvrer. Contrôlez toujours les gaz
et la direction avant de démarrer le scooter
nautique.
Ne dépassez pas vos limites et évitez toute
manœuvre agressive de manière à réduire
les risques de perte de contrôle, d’éjection
et de collision.
Il s’agit d’une embarcation à hautes perfor-
mances, pas d’un jouet. Les virages serrés,
les sauts par-dessus les sillages ou les va-
gues peuvent augmenter le risque de bles-
sure au dos/à la colonne vertébrale (paraly-
sie), de blessures au visage et de fractures
diverses (jambes, chevilles, etc.). Ne sau-
tez pas par-dessus les sillages ou les va-
gues.
Ne pilotez pas le scooter nautique en eau
agitée, lorsque le temps est mauvais ou la
visibilité faible ; cela pourrait provoquer un
accident grave, voire mortel. Faites atten-
tion aux conditions météorologiques. Con-
sultez les prévisions météorologiques et
examinez la situation en cours avant de
sortir avec votre scooter nautique.
Comme pour tout autre sport nautique,
vous ne devez pas piloter votre scooter
nautique sans être accompagné. Si vous
vous éloignez de la rive au-delà de la dis-
tance que vous pouvez couvrir à la nage,
faites-vous accompagner par une autre
embarcation ou scooter nautique, tout en
veillant à respecter une distance de sécu-
rité. Simple question de bon sens !
Ne conduisez jamais le scooter nautique
dans une eau dont la profondeur est infé-
rieure à 60 cm (2 ft) à partir du bas de
UF2R70F0.book Page 11 Friday, November 7, 2008 11:14 AM
Page 19 of 100
Informations de sécurité
12
l’appareil ; vous risqueriez de heurter un
objet immergé et de vous blesser.
Ce scooter nautique n’est pas équipé d’un
éclairage permettant la navigation de nuit.
Ne sortez pas après le coucher du soleil ou
avant l’aube ; vous augmenteriez le risque
de collision avec une autre embarcation et
donc de graves blessures, voire la mort.
Respectez les règles de navigation, ainsi
que les lois régionales et locales s’appli-
quant au scooter nautique.
FJU30801
Règles d’utilisation
Toutes les personnes utilisant le scooter
doivent porter un vêtement de flottaison in-
dividuel (VFI) agréé par les autorités com-
pétentes et convenant pour l’utilisation
avec un scooter nautique individuel.
Portez des vêtements de protection. Vous
risquez de graves blessures internes en
cas de pénétration forcée d’eau dans les
cavités du corps à la suite d’une chute dans
l’eau ou si vous vous trouvez trop près de la
tuyère de poussée.
Un maillot de bain normal ne constitue pas
une protection adéquate contre la pénétra-
tion forcée d’eau dans le rectum ou le va-
gin. Tous les utilisateurs doivent porter un
pantalon de combinaison de plongée ou un
vêtement offrant un degré de protection
équivalent. Il peut s’agir de vêtements
taillés dans un tissu épais, à la trame ser-
rée, solides et étroitement ajustés, comme
le denim, mais en aucun cas du spandex ou
autre tissu similaire tel que celui utilisé dans
les culottes de cyclistes.
Il est recommandé de porter des protec-
tions oculaires pour protéger les yeux du
vent, de l’eau et de l’éblouissement lorsque
vous pilotez votre scooter nautique. Il existe
des sangles de fixation pour protections
60 cm (2 ft)
1VFI agréé
2Culotte isotherme
UF2R70F0.book Page 12 Friday, November 7, 2008 11:14 AM
Page 20 of 100
Informations de sécurité
13
oculaires qui leur permettent de flotter au
cas où elles tomberaient à l’eau.
Il est recommandé de porter des chaussu-
res et des gants.
C’est à vous de décider si vous voulez por-
ter un casque lorsque vous pilotez pour vo-
tre plaisir. Vous devez savoir qu’un casque
peut vous offrir une protection supplémen-
taire dans certains types d’accidents, mais
qu’il peut également vous blesser dans
d’autres circonstances.
Le casque est destiné à fournir une certaine
protection à la tête. Bien que les casques
ne puissent vous protéger contre tous les
chocs possibles, ils peuvent limiter les bles-
sures en cas de collision avec un bateau ou
un autre obstacle.
Un casque peut parfois aussi représenter
un danger potentiel. En cas de chute dans
l’eau, par exemple, le casque risque de
prendre l’eau et la tension ainsi provoquée
au niveau du cou risque de provoquer une
suffocation, de graves blessures perma-
nentes au cou, voire même la mort. Le cas-
que peut également augmenter le risque
d’accident s’il réduit votre champ de vision
ou votre acuité auditive, s’il vous distrait ou
augmente votre fatigue.
Comment décider si, pour vous, les bénéfi-
ces potentiels du casque en termes de sé-
curité dépassent les risques potentiels ?
Evaluez vos conditions de navigation per-
sonnelles. Considérez les facteurs comme
votre environnement de navigation, votre
style de conduite et votre habileté. Envisa-
gez également les possibilités de conges-
tion du trafic et les conditions de la surface
de l’eau.
Si, compte tenu de toutes ces considéra-
tions, vous optez pour le port d’un casque,
choisissez-le avec soin. Cherchez un cas-que destiné à l’utilisation avec un scooter
nautique individuel, si possible. Si vous
comptez participer à une compétition en cir-
cuit fermé, conformez-vous aux exigences
de l’organisme responsable.
Ne pilotez jamais le scooter après avoir ab-
sorbé de l’alcool, des médicaments ou de la
drogue.
Pour des raisons de sécurité et pour assu-
rer le bon fonctionnement du scooter, effec-
tuez toujours les contrôles préalables dé-
crits à la page 44 avant d’utiliser le scooter.
Le pilote et le passager doivent toujours
garder les deux pieds dans le repose-pieds
lorsque le scooter est en mouvement. Si
vous levez les pieds, vous augmentez le
risque de perdre l’équilibre ou de heurter
avec les pieds des objets en dehors du
scooter. Ne prenez pas d’enfants à bord si
leurs pieds ne peuvent pas atteindre le fond
du repose-pieds.
Le passager doit se tenir fermement au pi-
lote.
N’autorisez jamais un passager à se placer
devant le pilote.
Si vous êtes enceinte ou en mauvaise
santé, demandez toujours à votre docteur
si vous pouvez utiliser ce scooter nautique
sans danger.
UF2R70F0.book Page 13 Friday, November 7, 2008 11:14 AM
Page 21 of 100
Informations de sécurité
14

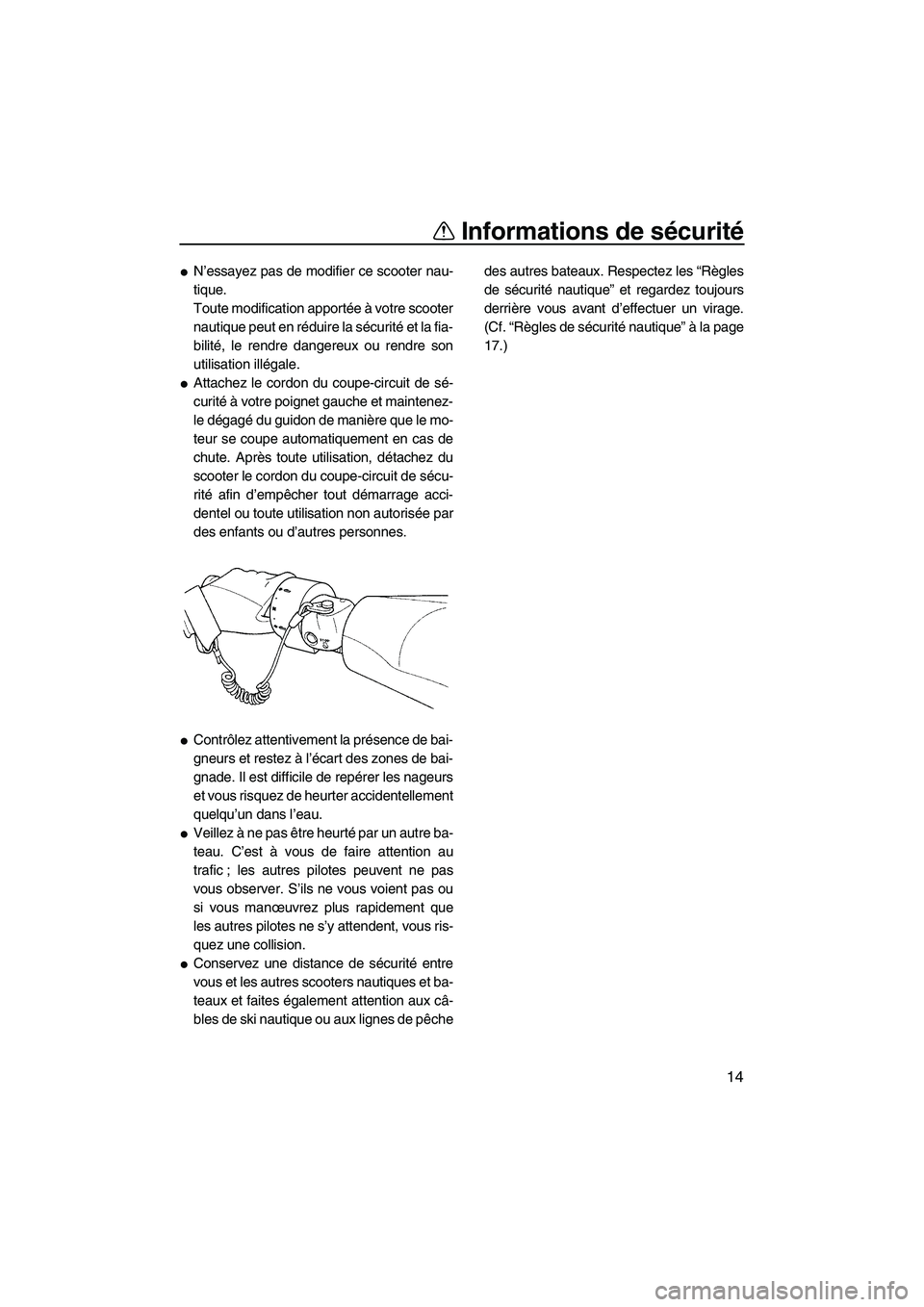

N’essayez pas de modifier ce scooter nau-
tique.
Toute modification apportée à votre scooter
nautique peut en réduire la sécurité e t l a f i a-
bilité, le rendre dangereux ou rendre son
utilisation illégale.
Attachez le cordon du coupe-circuit de sé-
curité à votre poignet gauche et maintenez-
le dégagé du guidon de manière que le mo-
teur se coupe automatiquement en cas de
chute. Après toute utilisation, détachez du
scooter le cordon du coupe-circuit de sécu-
rité afin d’empêcher tout démarrage acci-
dentel ou toute utilisation non autorisée par
des enfants ou d’autres personnes.
Contrôlez attentivement la présence de bai-
gneurs et restez à l’écart des zones de bai-
gnade. Il est difficile de repérer les nageurs
et vous risquez de heurter accidentellement
quelqu’un dans l’eau.
Veillez à ne pas être heurté par un autre ba-
teau. C’est à vous de faire attention au
trafic ; les autres pilotes peuvent ne pas
vous observer. S’ils ne vous voient pas ou
si vous manœuvrez plus rapidement que
les autres pilotes ne s’y attendent, vous ris-
quez une collision.
Conservez une distance de sécurité entre
vous et les autres scooters nautiques et ba-
teaux et faites également attention aux câ-
bles de ski nautique ou aux lignes de pêchedes autres bateaux. Respectez les “Règles
de sécurité nautique” et regardez toujours
derrière vous avant d’effectuer un virage.
(Cf. “Règles de sécurité nautique” à la page
17.)
UF2R70F0.book Page 14 Friday, November 7, 2008 11:14 AM
Page 25 of 100
Informations de sécurité
18
FJU30991
Profitez de votre scooter
nautique en toute
responsabilité
Vous partagez les zones où vous utilisez vo-
tre scooter nautique avec d’autres personnes
et la nature. Par conséquent, ceci implique
que vous avez la responsabilité de traiter les
autres personnes ainsi que les terres, les
eaux et la faune avec respect et courtoisie.
Considérez-vous comme un hôte de ce qui
vous entoure, quel que soit le lieu et le mo-
ment où vous pilotez. Rappelez-vous, par
exemple, que le son de votre scooter nauti-
que peut vous sembler mélodieux, mais sim-
plement être du bruit pour les autres. Et le
gerbage excitant de votre sillage peut provo-
quer des vagues que d’autres n’apprécieront
pas.
Évitez de piloter à proximité des maisons le
long du rivage, des aires de nidification du gi-
bier d’eau ou de toute autre faune, et restez à
distance respectable des pêcheurs, des
autres embarcations, des nageurs et des pla-
ges fréquentées. Lorsque le déplacement
dans de telles zones est inévitable, pilotez
lentement et respectez la réglementation.
Un entretien approprié est nécessaire pour
s’assurer que les émissions d’échappement
et les niveaux sonores restent dans les limites
réglementées. Vous avez la responsabilité de
veiller à ce que l’entretien recommandé dans
ce manuel de l’utilisateur soit effectué.
Rappelez-vous que la pollution peut être no-
cive pour l’environnement. Ne faites pas l’ap-
point de carburant ou d’huile là où un déver-
sement accidentel risque de causer des
dommages à la nature. Sortez votre scooter
nautique de l’eau et éloignez-le de la rive
avant de faire le plein de carburant. Éliminez
l’eau usagée et tout résidu d’hydrocarburedans le compartiment moteur conformément
aux règlements locaux en vigueur. Veillez
également à ce que les abords restent pro-
pres pour les personnes et la faune parta-
geant les voies navigables : ne jetez pas de
détritus !
En pilotant de manière responsable, avec res-
pect et courtoisie pour les autres, vous veillez
à ce que les voies navigables restent ouver-
tes afin de profiter d’une variété de loisirs.
UF2R70F0.book Page 18 Friday, November 7, 2008 11:14 AM
