YAMAHA FZR 2010 Betriebsanleitungen (in German)

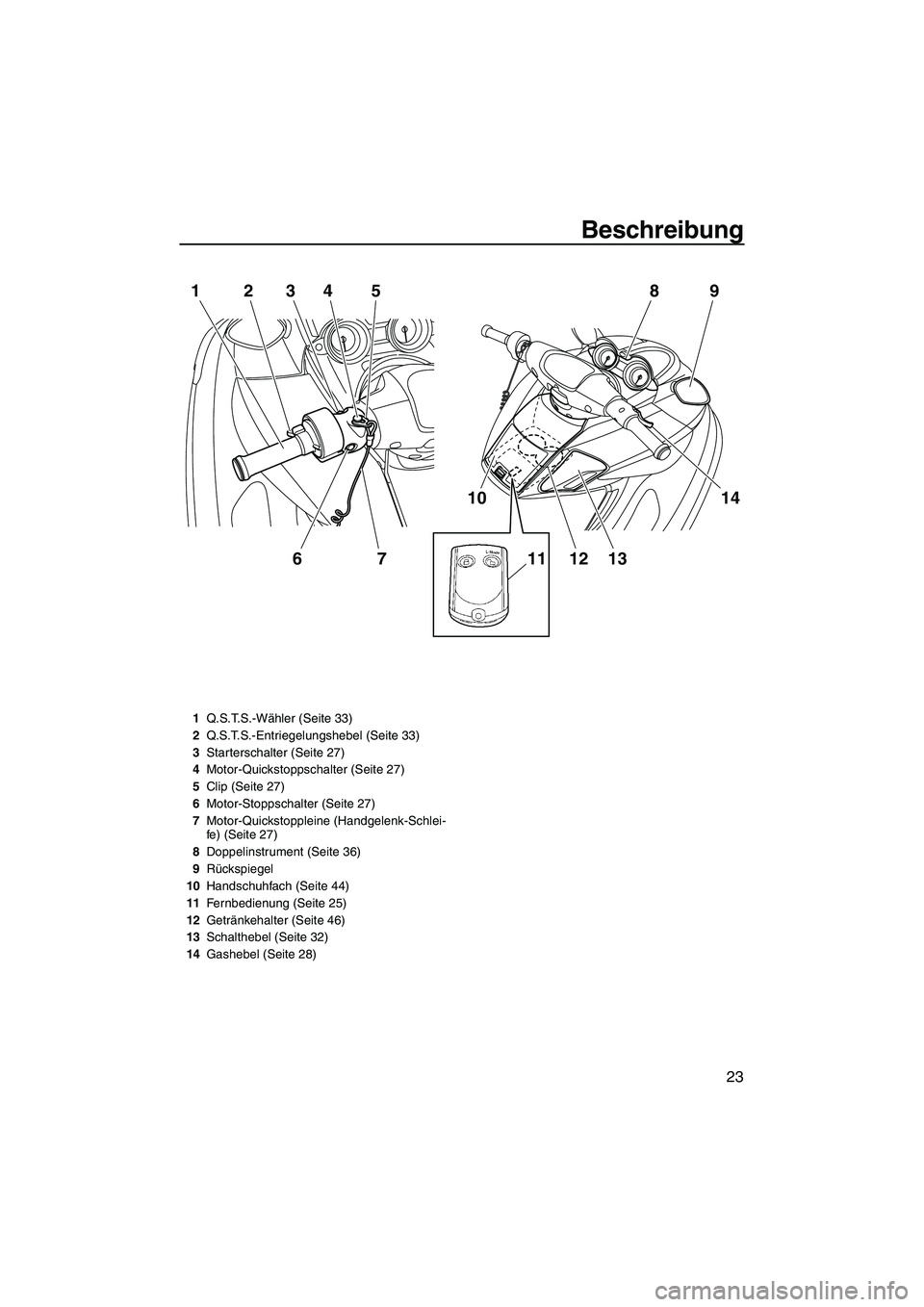

Beschreibung
23
1234
675
10
1112 1314 9 8
1Q.S.T.S.-Wähler (Seite 33)
2Q.S.T.S.-Entriegelungshebel (Seite 33)
3Starterschalter (Seite 27)
4Motor-Quickstoppschalter (Seite 27)
5Clip (Seite 27)
6Motor-Stoppschalter (Seite 27)
7Motor-Quickstoppleine (Handgelenk-Schlei-
fe) (Seite 27)
8Doppelinstrument (Seite 36)
9Rückspiegel
10Handschuhfach (Seite 44)
11Fernbedienung (Seite 25)
12Getränkehalter (Seite 46)
13Schalthebel (Seite 32)
14Gashebel (Seite 28)
UF2R71G0.book Page 23 Thursday, July 16, 2009 1:19 PM

Beschreibung

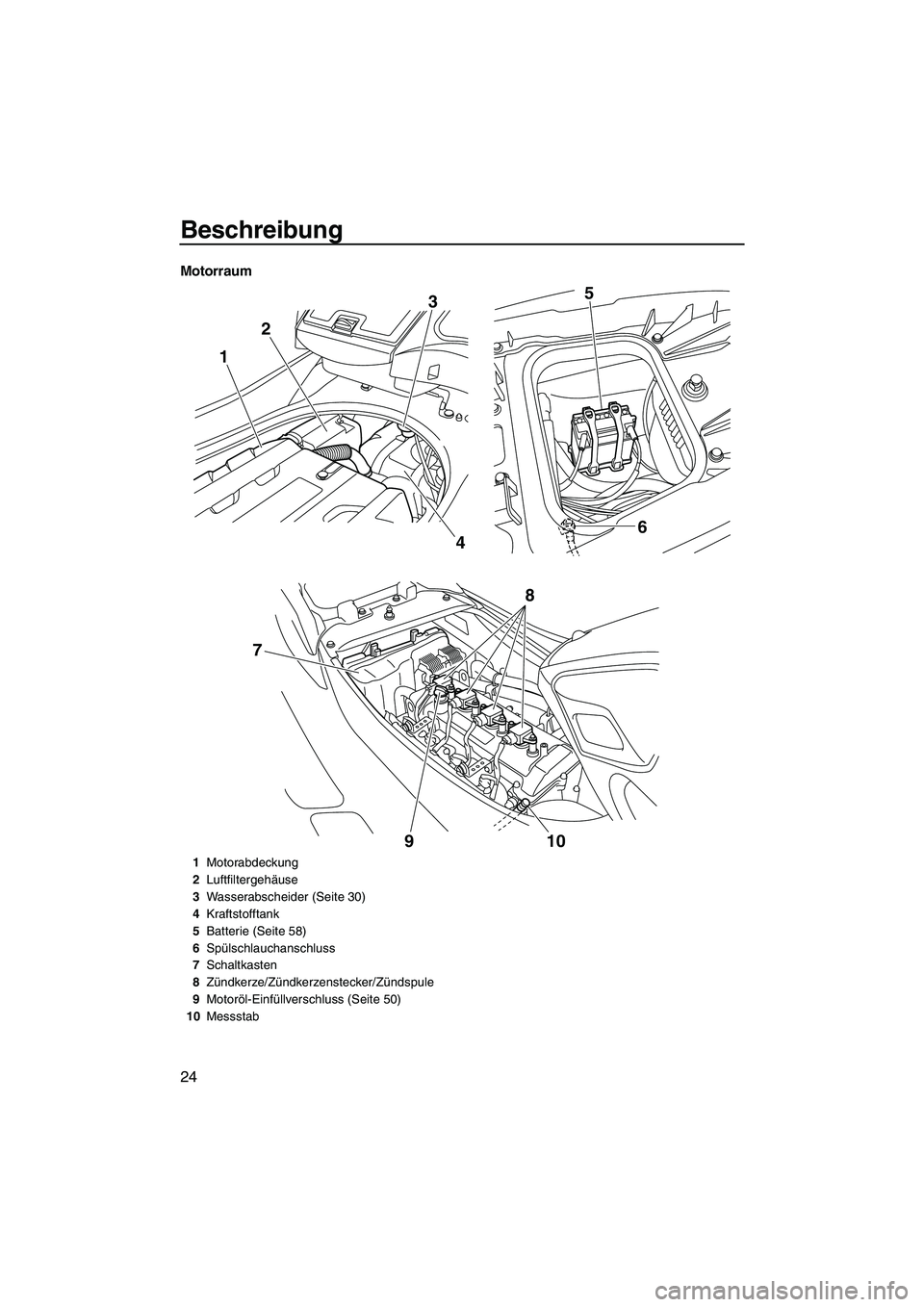

24
Motorraum
123
46 5
910
8
7
1Motorabdeckung
2Luftfiltergehäuse
3Wasserabscheider (Seite 30)
4Kraftstofftank
5Batterie (Seite 58)
6Spülschlauchanschluss
7Schaltkasten
8Zündkerze/Zündkerzenstecker/Zündspule
9Motoröl-Einfüllverschluss (Seite 50)
10Messstab
UF2R71G0.book Page 24 Thursday, July 16, 2009 1:19 PM

Bedienung der Steuerungsfunktionen

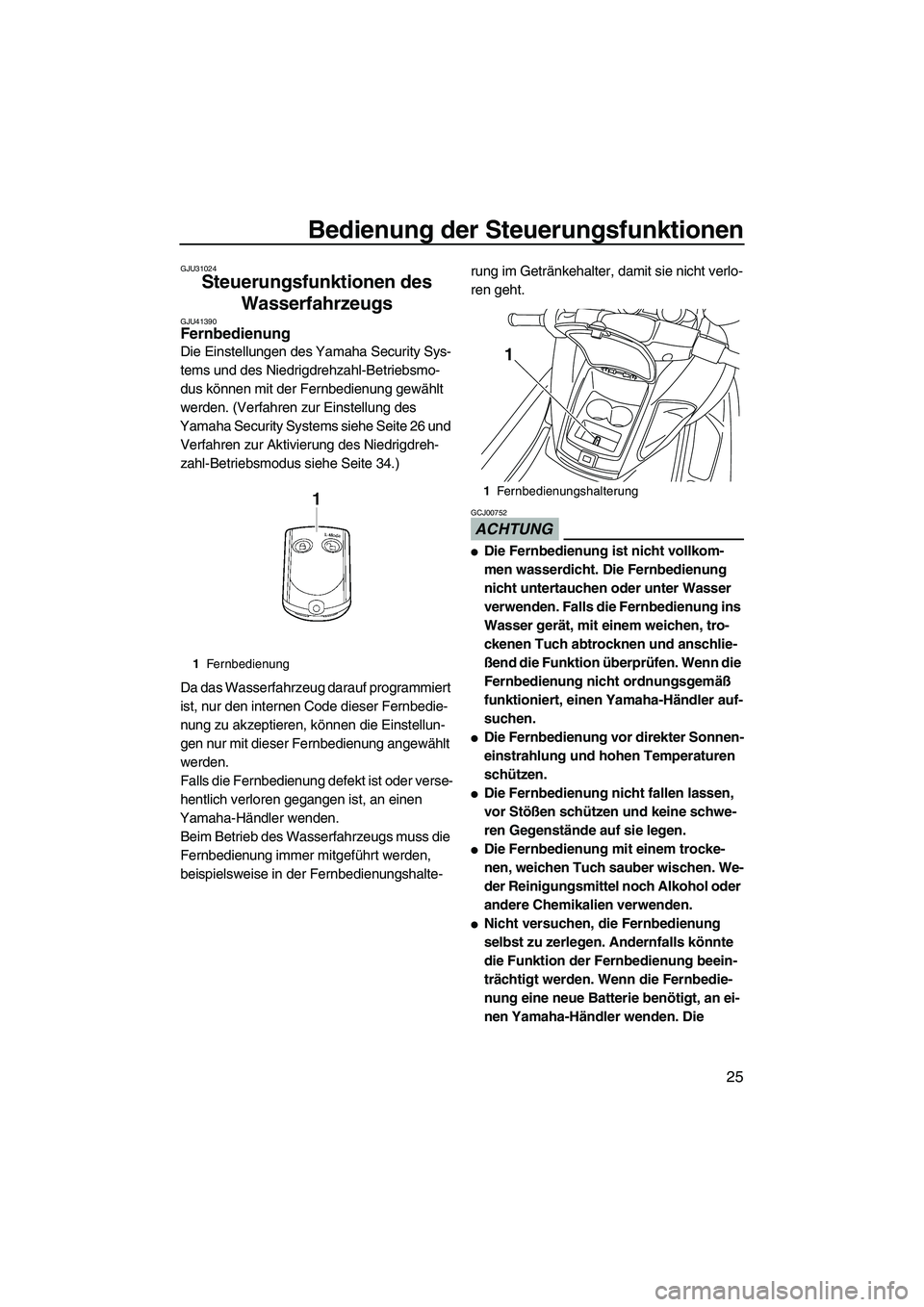

25
GJU31024
Steuerungsfunktionen des
Wasserfahrzeugs
GJU41390Fernbedienung
Die Einstellungen des Yamaha Security Sys-
tems und des Niedrigdrehzahl-Betriebsmo-
dus können mit der Fernbedienung gewählt
werden. (Verfahren zur Einstellung des
Yamaha Security Systems siehe Seite 26 und
Verfahren zur Aktivierung des Niedrigdreh-
zahl-Betriebsmodus siehe Seite 34.)
Da das Wasserfahrzeug darauf programmiert
ist, nur den internen Code dieser Fernbedie-
nung zu akzeptieren, können die Einstellun-
gen nur mit dieser Fernbedienung angewählt
werden.
Falls die Fernbedienung defekt ist oder verse-
hentlich verloren gegangen ist, an einen
Yamaha-Händler wenden.
Beim Betrieb des Wasserfahrzeugs muss die
Fernbedienung immer mitgeführt werden,
beispielsweise in der Fernbedienungshalte-rung im Getränkehalter, damit sie nicht verlo-
ren geht.
ACHTUNG
GCJ00752

Die Fernbedienung ist nicht vollkom-
men wasserdicht. Die Fernbedienung
nicht untertauchen oder unter Wasser
verwenden. Falls die Fernbedienung ins
Wasser gerät, mit einem weichen, tro-
ckenen Tuch abtrocknen und anschlie-
ßend die Funktion überprüfen. Wenn die
Fernbedienung nicht ordnungsgemäß
funktioniert, einen Yamaha-Händler auf-
suchen.

Die Fernbedienung vor direkter Sonnen-
einstrahlung und hohen Temperaturen
schützen.

Die Fernbedienung nicht fallen lassen,
vor Stößen schützen und keine schwe-
ren Gegenstände auf sie legen.

Die Fernbedienung mit einem trocke-
nen, weichen Tuch sauber wischen. We-
der Reinigungsmittel noch Alkohol oder
andere Chemikalien verwenden.

Nicht versuchen, die Fernbedienung
selbst zu zerlegen. Andernfalls könnte
die Funktion der Fernbedienung beein-
trächtigt werden. Wenn die Fernbedie-
nung eine neue Batterie benötigt, an ei-
nen Yamaha-Händler wenden. Die
1Fernbedienung
1Fernbedienungshalterung
1
UF2R71G0.book Page 25 Thursday, July 16, 2009 1:19 PM

Bedienung der Steuerungsfunktionen

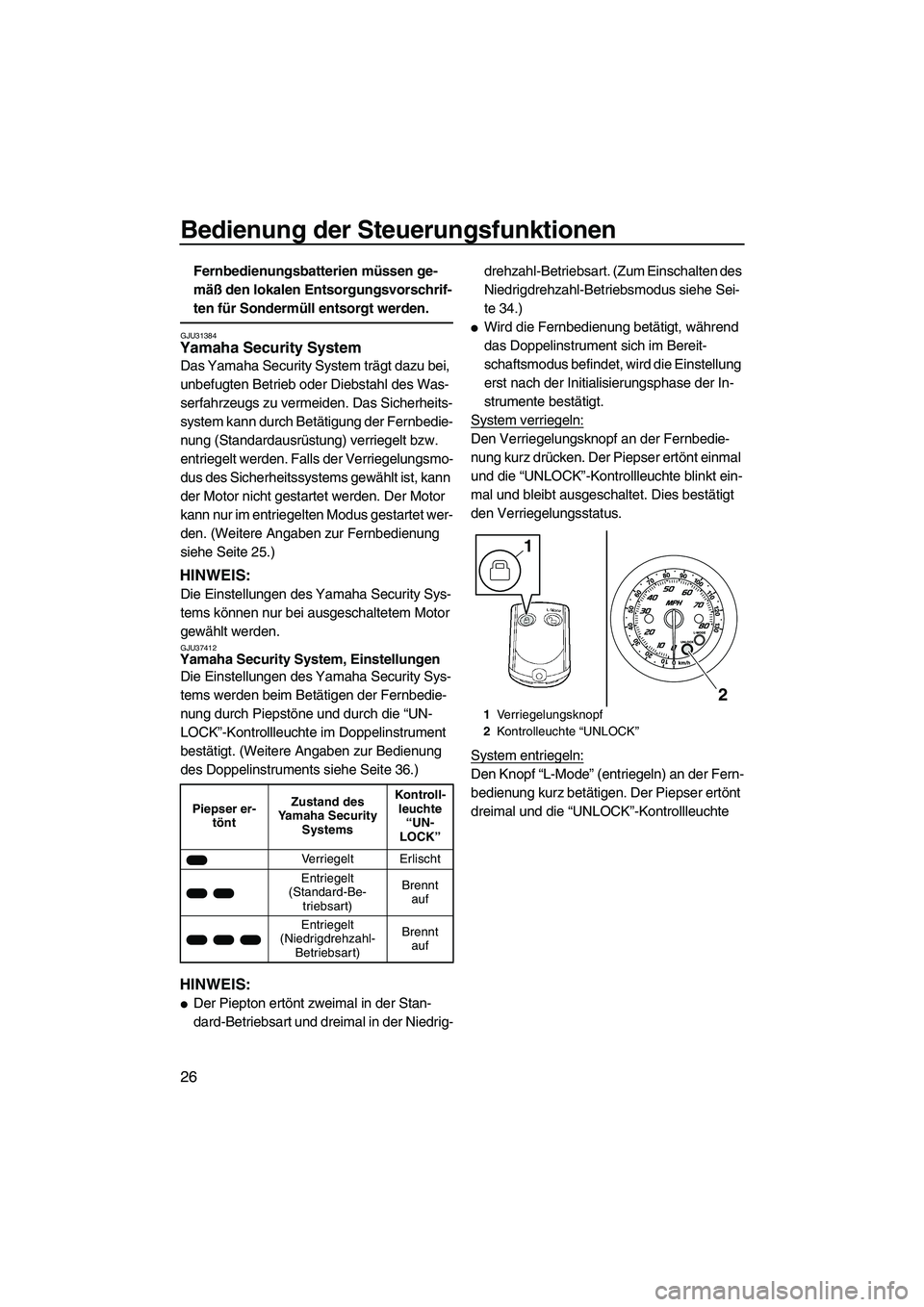

26
Fernbedienungsbatterien müssen ge-
mäß den lokalen Entsorgungsvorschrif-
ten für Sondermüll entsorgt werden.
GJU31384Yamaha Security System
Das Yamaha Security System trägt dazu bei,
unbefugten Betrieb oder Diebstahl des Was-
serfahrzeugs zu vermeiden. Das Sicherheits-
system kann durch Betätigung der Fernbedie-
nung (Standardausrüstung) verriegelt bzw.
entriegelt werden. Falls der Verriegelungsmo-
dus des Sicherheitssystems gewählt ist, kann
der Motor nicht gestartet werden. Der Motor
kann nur im entriegelten Modus gestartet wer-
den. (Weitere Angaben zur Fernbedienung
siehe Seite 25.)
HINWEIS:
Die Einstellungen des Yamaha Security Sys-
tems können nur bei ausgeschaltetem Motor
gewählt werden.
GJU37412Yamaha Security System, Einstellungen
Die Einstellungen des Yamaha Security Sys-
tems werden beim Betätigen der Fernbedie-
nung durch Piepstöne und durch die “UN-
LOCK”-Kontrollleuchte im Doppelinstrument
bestätigt. (Weitere Angaben zur Bedienung
des Doppelinstruments siehe Seite 36.)
HINWEIS:

Der Piepton ertönt zweimal in der Stan-
dard-Betriebsart und dreimal in der Niedrig-drehzahl-Betriebsart. (Zum Einschalten des
Niedrigdrehzahl-Betriebsmodus siehe Sei-
te 34.)

Wird die Fernbedienung betätigt, während
das Doppelinstrument sich im Bereit-
schaftsmodus befindet, wird die Einstellung
erst nach der Initialisierungsphase der In-
strumente bestätigt.
System verriegeln:
Den Verriegelungsknopf an der Fernbedie-
nung kurz drücken. Der Piepser ertönt einmal
und die “UNLOCK”-Kontrollleuchte blinkt ein-
mal und bleibt ausgeschaltet. Dies bestätigt
den Verriegelungsstatus.
System entriegeln:
Den Knopf “L-Mode” (entriegeln) an der Fern-
bedienung kurz betätigen. Der Piepser ertönt
dreimal und die “UNLOCK”-Kontrollleuchte
Piepser er-
töntZustand des
Yamaha Security
SystemsKontroll-
leuchte
“UN-
LOCK”
Verriegelt Erlischt
Entriegelt
(Standard-Be-
triebsart)Brennt
auf
Entriegelt
(Niedrigdrehzahl-
Betriebsart)Brennt
auf
1Verriegelungsknopf
2Kontrolleuchte “UNLOCK”
1
2
UF2R71G0.book Page 26 Thursday, July 16, 2009 1:19 PM

Bedienung der Steuerungsfunktionen

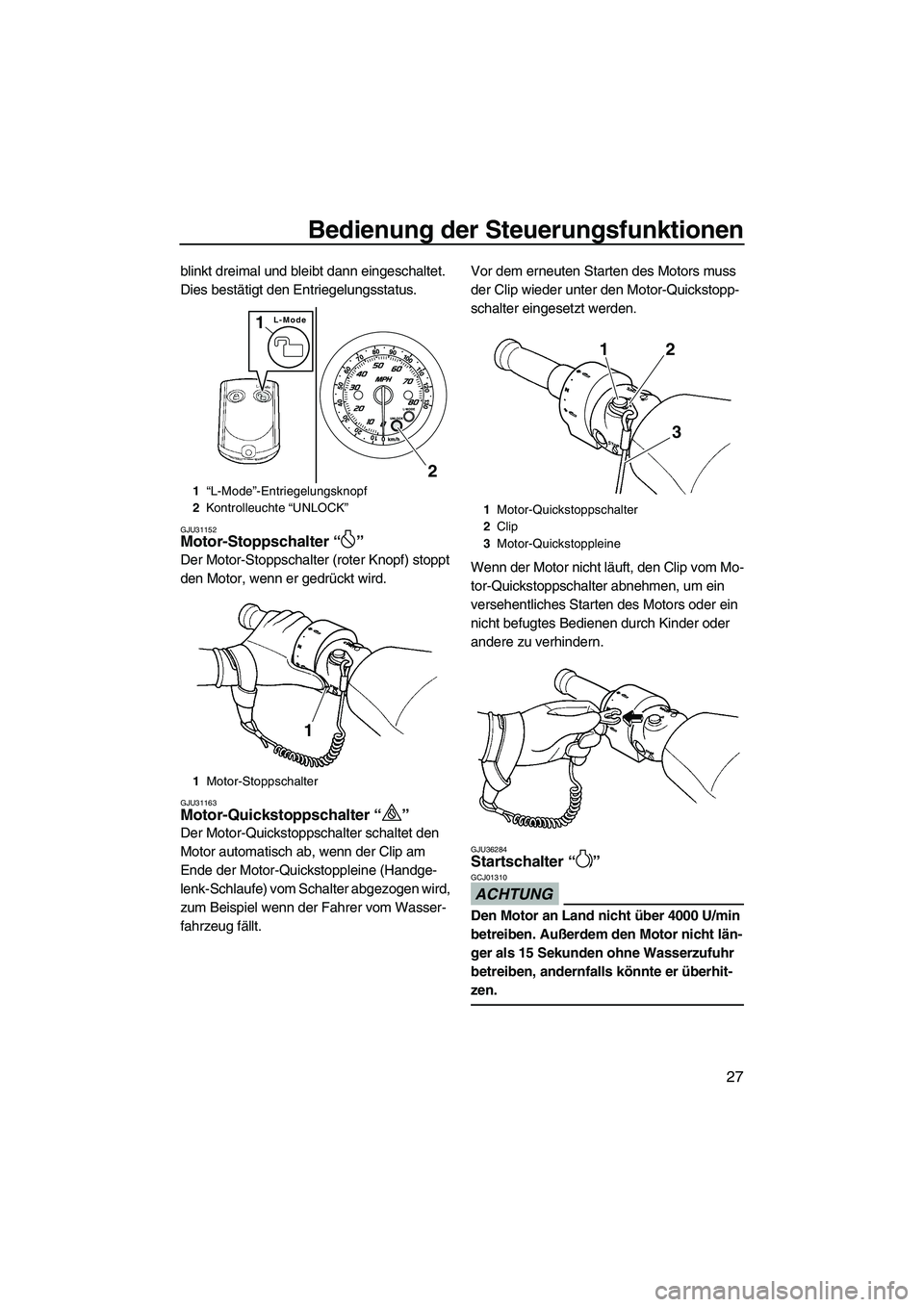

27
blinkt dreimal und bleibt dann eingeschaltet.
Dies bestätigt den Entriegelungsstatus.
GJU31152Motor-Stoppschalter“”
Der Motor-Stoppschalter (roter Knopf) stoppt
den Motor, wenn er gedrückt wird.
GJU31163Motor-Quickstoppschalter“”
Der Motor-Quickstoppschalter schaltet den
Motor automatisch ab, wenn der Clip am
Ende der Motor-Quickstoppleine (Handge-
lenk-Schlaufe) vom Schalter abgezogen wird,
zum Beispiel wenn der Fahrer vom Wasser-
fahrzeug fällt.Vor dem erneuten Starten des Motors muss
der Clip wieder unter den Motor-Quickstopp-
schalter eingesetzt werden.
Wenn der Motor nicht läuft, den Clip vom Mo-
tor-Quickstoppschalter abnehmen, um ein
versehentliches Starten des Motors oder ein
nicht befugtes Bedienen durch Kinder oder
andere zu verhindern.GJU36284Startschalter“”
ACHTUNG
GCJ01310
Den Motor an Land nicht über 4000 U/min
betreiben. Außerdem den Motor nicht län-
ger als 15 Sekunden ohne Wasserzufuhr
betreiben, andernfalls könnte er überhit-
zen.
1“L-Mode”-Entriegelungsknopf
2Kontrolleuchte “UNLOCK”
1Motor-Stoppschalter
L-Mode1
2
1
1Motor-Quickstoppschalter
2Clip
3Motor-Quickstoppleine
2
1
3
UF2R71G0.book Page 27 Thursday, July 16, 2009 1:19 PM

Bedienung der Steuerungsfunktionen

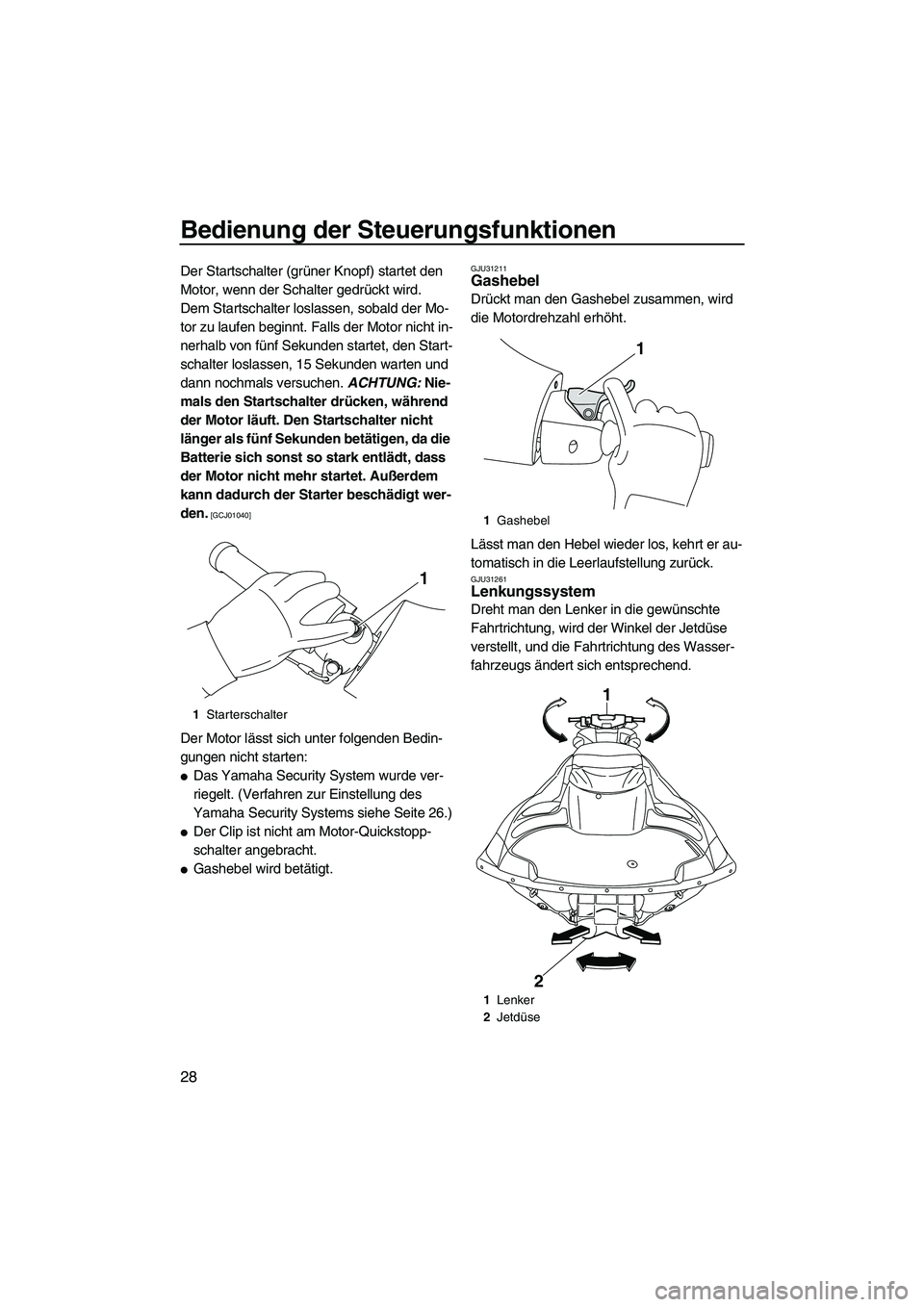

28
Der Startschalter (grüner Knopf) startet den
Motor, wenn der Schalter gedrückt wird.
Dem Startschalter loslassen, sobald der Mo-
tor zu laufen beginnt. Falls der Motor nicht in-
nerhalb von fünf Sekunden startet, den Start-
schalter loslassen, 15 Sekunden warten und
dann nochmals versuchen. ACHTUNG: Nie-
mals den Startschalter drücken, während
der Motor läuft. Den Startschalter nicht
länger als fünf Sekunden betätigen, da die
Batterie sich sonst so stark entlädt, dass
der Motor nicht mehr startet. Außerdem
kann dadurch der Starter beschädigt wer-
den.
[GCJ01040]
Der Motor lässt sich unter folgenden Bedin-
gungen nicht starten:

Das Yamaha Security System wurde ver-
riegelt. (Verfahren zur Einstellung des
Yamaha Security Systems siehe Seite 26.)

Der Clip ist nicht am Motor-Quickstopp-
schalter angebracht.

Gashebel wird betätigt.
GJU31211Gashebel
Drückt man den Gashebel zusammen, wird
die Motordrehzahl erhöht.
Lässt man den Hebel wieder los, kehrt er au-
tomatisch in die Leerlaufstellung zurück.
GJU31261Lenkungssystem
Dreht man den Lenker in die gewünschte
Fahrtrichtung, wird der Winkel der Jetdüse
verstellt, und die Fahrtrichtung des Wasser-
fahrzeugs ändert sich entsprechend.
1Starterschalter
1
1Gashebel
1Lenker
2Jetdüse
1
1
2
UF2R71G0.book Page 28 Thursday, July 16, 2009 1:19 PM

Bedienung der Steuerungsfunktionen

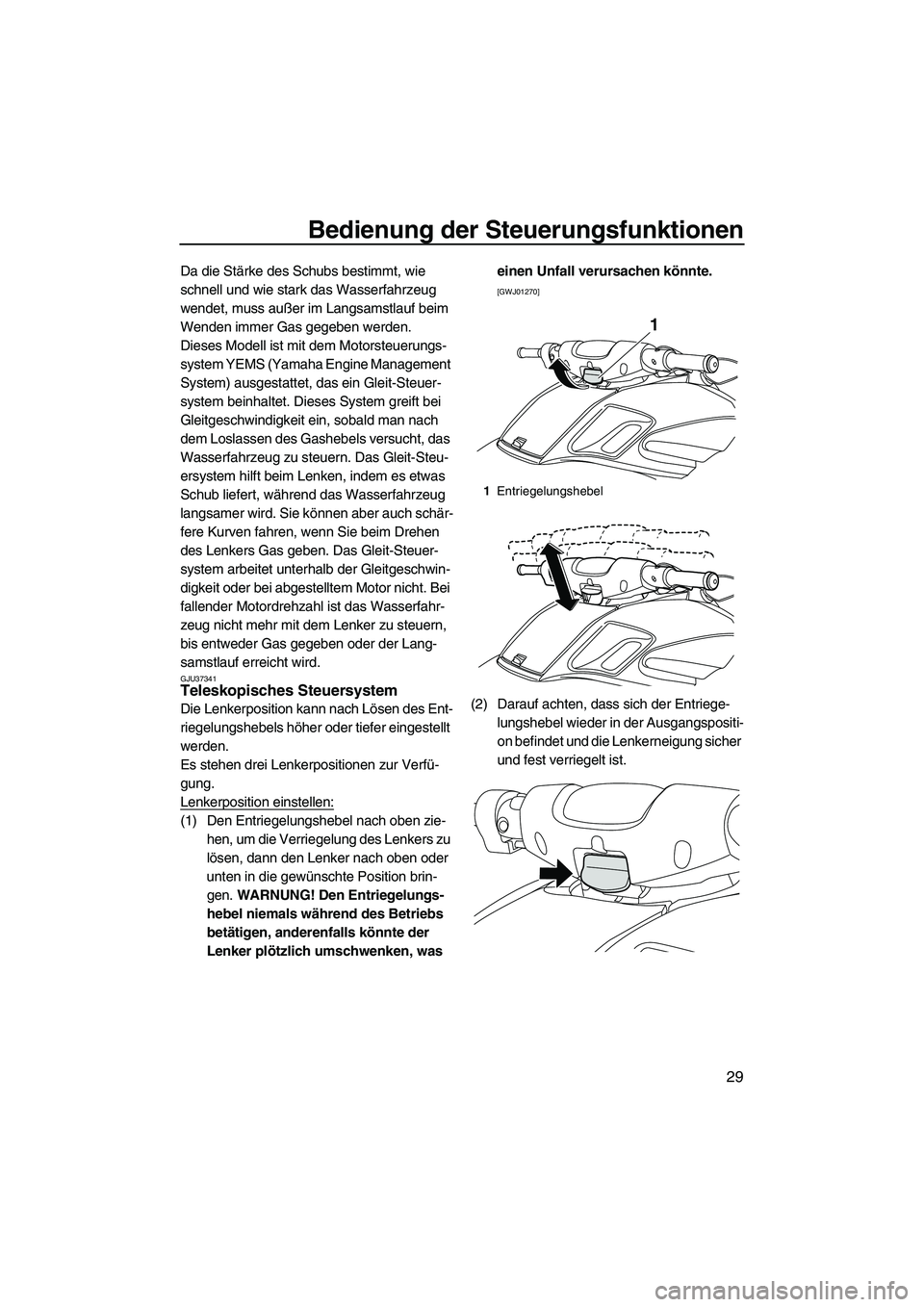

29
Da die Stärke des Schubs bestimmt, wie
schnell und wie stark das Wasserfahrzeug
wendet, muss außer im Langsamstlauf beim
Wenden immer Gas gegeben werden.
Dieses Modell ist mit dem Motorsteuerungs-
system YEMS (Yamaha Engine Management
System) ausgestattet, das ein Gleit-Steuer-
system beinhaltet. Dieses System greift bei
Gleitgeschwindigkeit ein, sobald man nach
dem Loslassen des Gashebels versucht, das
Wasserfahrzeug zu steuern. Das Gleit-Steu-
ersystem hilft beim Lenken, indem es etwas
Schub liefert, während das Wasserfahrzeug
langsamer wird. Sie können aber auch schär-
fere Kurven fahren, wenn Sie beim Drehen
des Lenkers Gas geben. Das Gleit-Steuer-
system arbeitet unterhalb der Gleitgeschwin-
digkeit oder bei abgestelltem Motor nicht. Bei
fallender Motordrehzahl ist das Wasserfahr-
zeug nicht mehr mit dem Lenker zu steuern,
bis entweder Gas gegeben oder der Lang-
samstlauf erreicht wird.
GJU37341Teleskopisches Steuersystem
Die Lenkerposition kann nach Lösen des Ent-
riegelungshebels höher oder tiefer eingestellt
werden.
Es stehen drei Lenkerpositionen zur Verfü-
gung.
Lenkerposition einstellen:
(1) Den Entriegelungshebel nach oben zie-
hen, um die Verriegelung des Lenkers zu
lösen, dann den Lenker nach oben oder
unten in die gewünschte Position brin-
gen. WARNUNG! Den Entriegelungs-
hebel niemals während des Betriebs
betätigen, anderenfalls könnte der
Lenker plötzlich umschwenken, was einen Unfall verursachen könnte.

[GWJ01270]
(2) Darauf achten, dass sich der Entriege-
lungshebel wieder in der Ausgangspositi-
on befindet und die Lenkerneigung sicher
und fest verriegelt ist.
1Entriegelungshebel
1
UF2R71G0.book Page 29 Thursday, July 16, 2009 1:19 PM

Bedienung der Steuerungsfunktionen
30

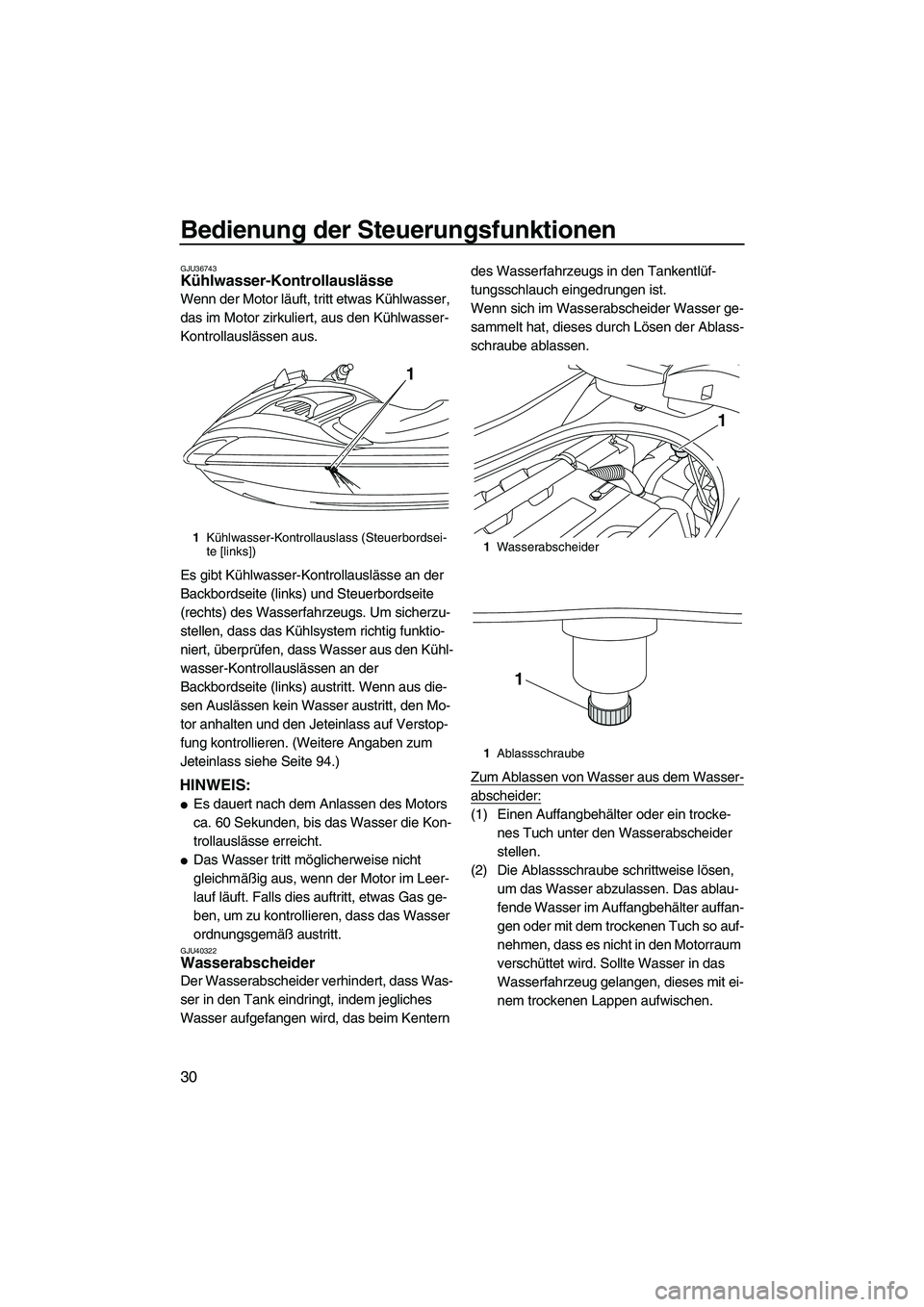

GJU36743Kühlwasser-Kontrollauslässe
Wenn der Motor läuft, tritt etwas Kühlwasser,
das im Motor zirkuliert, aus den Kühlwasser-
Kontrollauslässen aus.
Es gibt Kühlwasser-Kontrollauslässe an der
Backbordseite (links) und Steuerbordseite
(rechts) des Wasserfahrzeugs. Um sicherzu-
stellen, dass das Kühlsystem richtig funktio-
niert, überprüfen, dass Wasser aus den Kühl-
wasser-Kontrollauslässen an der
Backbordseite (links) austritt. Wenn aus die-
sen Auslässen kein Wasser austritt, den Mo-
tor anhalten und den Jeteinlass auf Verstop-
fung kontrollieren. (Weitere Angaben zum
Jeteinlass siehe Seite 94.)
HINWEIS:

Es dauert nach dem Anlassen des Motors
ca. 60 Sekunden, bis das Wasser die Kon-
trollauslässe erreicht.

Das Wasser tritt möglicherweise nicht
gleichmäßig aus, wenn der Motor im Leer-
lauf läuft. Falls dies auftritt, etwas Gas ge-
ben, um zu kontrollieren, dass das Wasser
ordnungsgemäß austritt.
GJU40322Wasserabscheider
Der Wasserabscheider verhindert, dass Was-
ser in den Tank eindringt, indem jegliches
Wasser aufgefangen wird, das beim Kentern des Wasserfahrzeugs in den Tankentlüf-
tungsschlauch eingedrungen ist.
Wenn sich im Wasserabscheider Wasser ge-
sammelt hat, dieses durch Lösen der Ablass-
schraube ablassen.
Zum Ablassen von Wasser aus dem Wasser-
abscheider:
(1) Einen Auffangbehälter oder ein trocke-
nes Tuch unter den Wasserabscheider
stellen.
(2) Die Ablassschraube schrittweise lösen,
um das Wasser abzulassen. Das ablau-
fende Wasser im Auffangbehälter auffan-
gen oder mit dem trockenen Tuch so auf-
nehmen, dass es nicht in den Motorraum
verschüttet wird. Sollte Wasser in das
Wasserfahrzeug gelangen, dieses mit ei-
nem trockenen Lappen aufwischen.
1Kühlwasser-Kontrollauslass (Steuerbordsei-
te [links])
1
1Wasserabscheider
1Ablassschraube
1
1
UF2R71G0.book Page 30 Thursday, July 16, 2009 1:19 PM

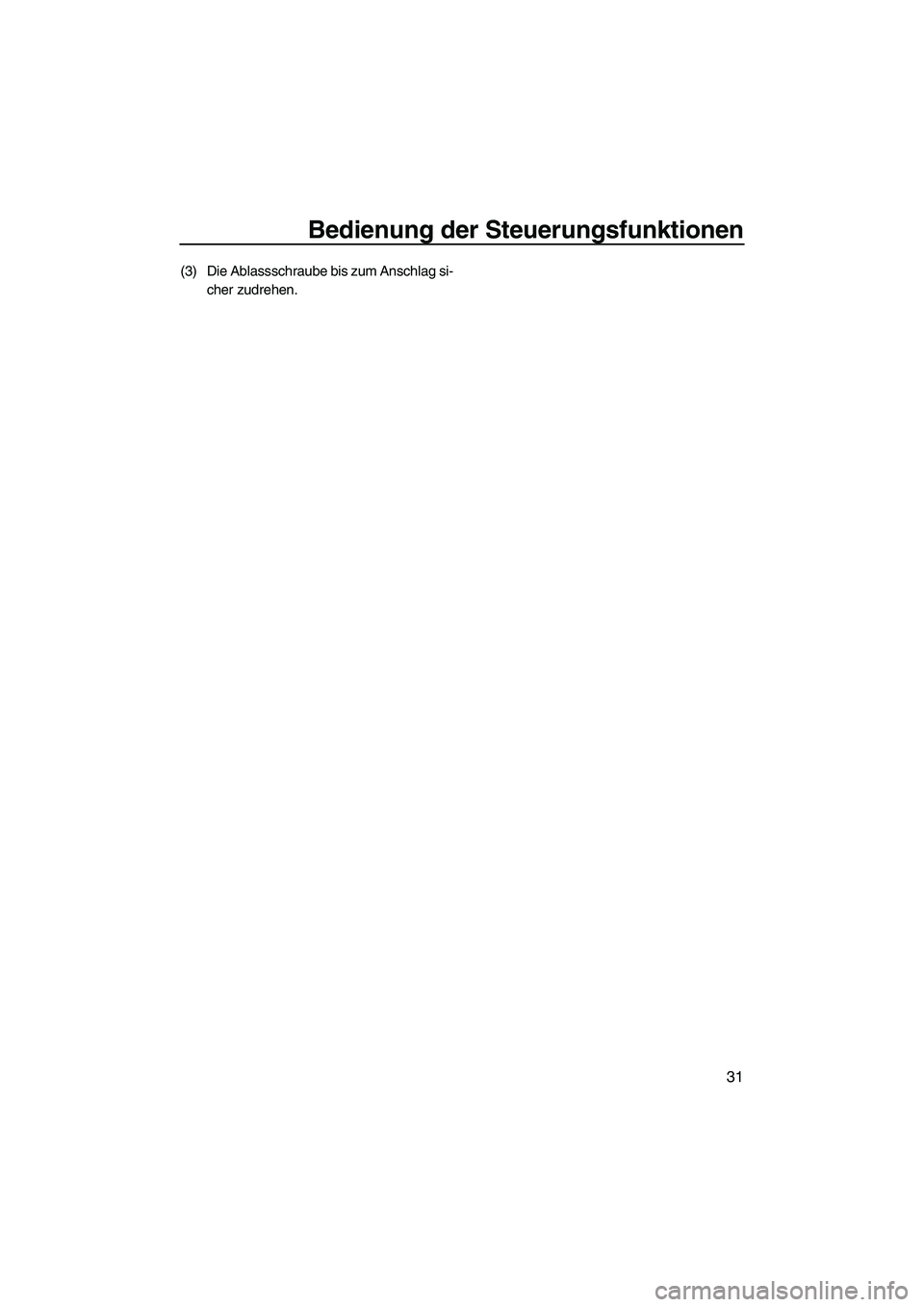

Bedienung der Steuerungsfunktionen
31
(3) Die Ablassschraube bis zum Anschlag si-
cher zudrehen.
UF2R71G0.book Page 31 Thursday, July 16, 2009 1:19 PM

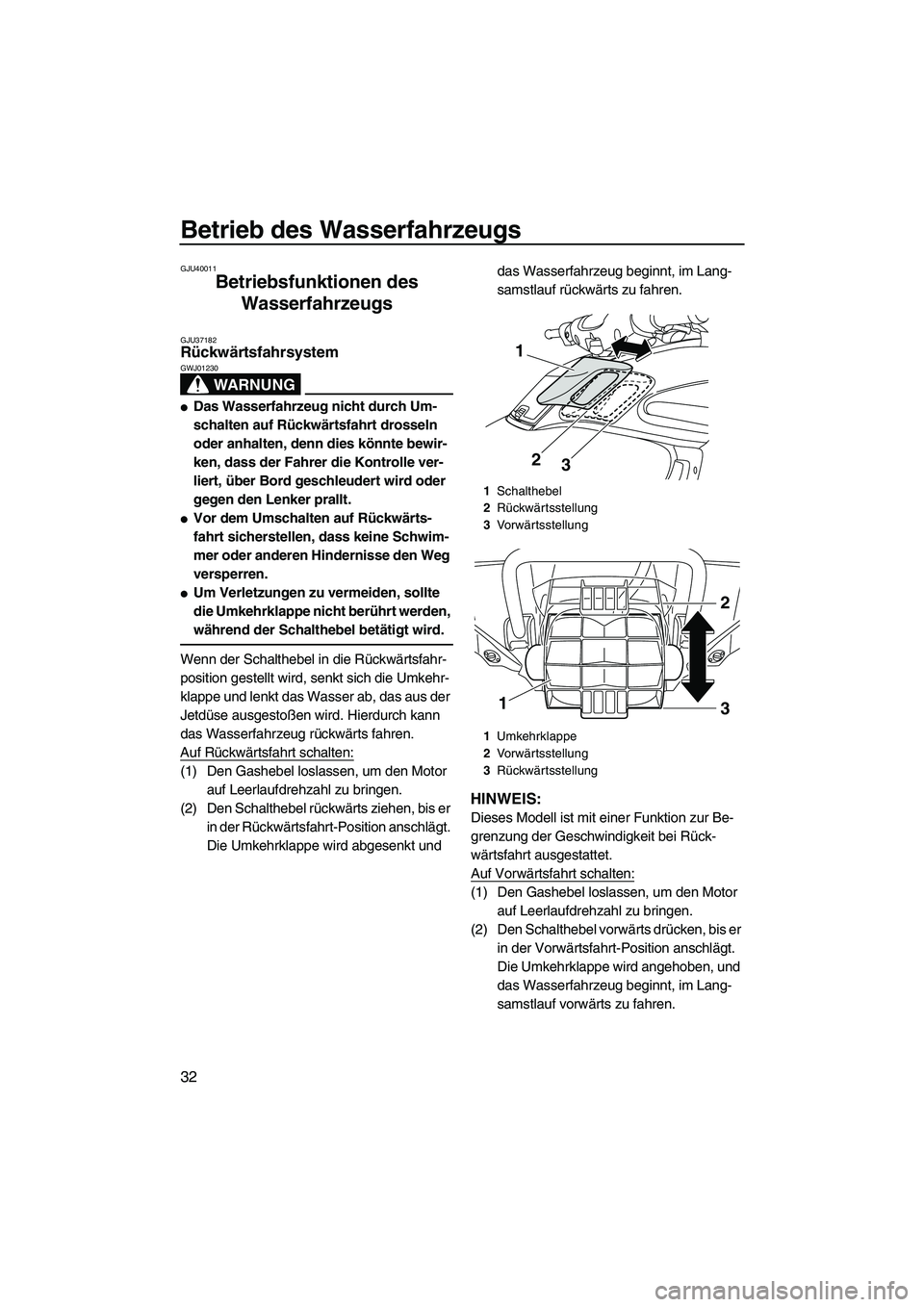

Betrieb des Wasserfahrzeugs
32
GJU40011
Betriebsfunktionen des
Wasserfahrzeugs
GJU37182Rückwärtsfahrsystem
WARNUNG
GWJ01230

Das Wasserfahrzeug nicht durch Um-
schalten auf Rückwärtsfahrt drosseln
oder anhalten, denn dies könnte bewir-
ken, dass der Fahrer die Kontrolle ver-
liert, über Bord geschleudert wird oder
gegen den Lenker prallt.

Vor dem Umschalten auf Rückwärts-
fahrt sicherstellen, dass keine Schwim-
mer oder anderen Hindernisse den Weg
versperren.

Um Verletzungen zu vermeiden, sollte
die Umkehrklappe nicht berührt werden,
während der Schalthebel betätigt wird.
Wenn der Schalthebel in die Rückwärtsfahr-
position gestellt wird, senkt sich die Umkehr-
klappe und lenkt das Wasser ab, das aus der
Jetdüse ausgestoßen wird. Hierdurch kann
das Wasserfahrzeug rückwärts fahren.
Auf Rückwärtsfahrt schalten:
(1) Den Gashebel loslassen, um den Motor
auf Leerlaufdrehzahl zu bringen.
(2) Den Schalthebel rückwärts ziehen, bis er
in der Rückwärtsfahrt-Position anschlägt.
Die Umkehrklappe wird abgesenkt und das Wasserfahrzeug beginnt, im Lang-
samstlauf rückwärts zu fahren.
HINWEIS:
Dieses Modell ist mit einer Funktion zur Be-
grenzung der Geschwindigkeit bei Rück-
wärtsfahrt ausgestattet.
Auf Vorwärtsfahrt schalten:
(1) Den Gashebel loslassen, um den Motor
auf Leerlaufdrehzahl zu bringen.
(2) Den Schalthebel vorwärts drücken, bis er
in der Vorwärtsfahrt-Position anschlägt.
Die Umkehrklappe wird angehoben, und
das Wasserfahrzeug beginnt, im Lang-
samstlauf vorwärts zu fahren.
1Schalthebel
2Rückwärtsstellung
3Vo r wärtsstellung
1Umkehrklappe
2Vo r wärtsstellung
3Rückwärtsstellung
3 2 1
12
3
UF2R71G0.book Page 32 Thursday, July 16, 2009 1:19 PM
