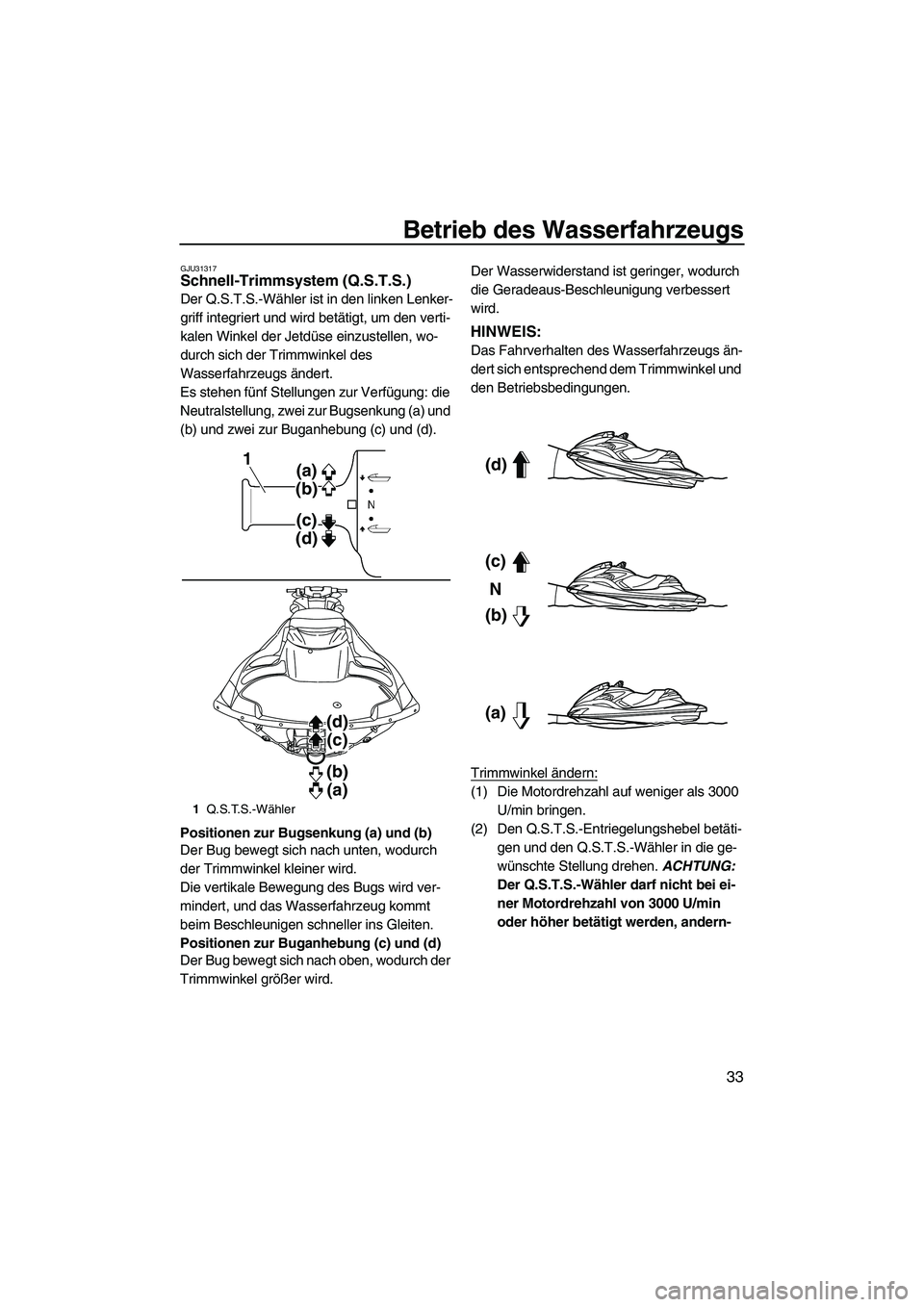

YAMAHA FZR 2010 Betriebsanleitungen (in German)

Betrieb des Wasserfahrzeugs
33
GJU31317Schnell-Trimmsystem (Q.S.T.S.)
Der Q.S.T.S.-Wähler ist in den linken Lenker-
griff integriert und wird betätigt, um den verti-
kalen Winkel der Jetdüse einzustellen, wo-
durch sich der Trimmwinkel des
Wasserfahrzeugs ändert.
Es stehen fünf Stellungen zur Verfügung: die
Neutralstellung, zwei zur Bugsenkung (a) und
(b) und zwei zur Buganhebung (c) und (d).
Positionen zur Bugsenkung (a) und (b)
Der Bug bewegt sich nach unten, wodurch
der Trimmwinkel kleiner wird.
Die vertikale Bewegung des Bugs wird ver-
mindert, und das Wasserfahrzeug kommt
beim Beschleunigen schneller ins Gleiten.
Positionen zur Buganhebung (c) und (d)
Der Bug bewegt sich nach oben, wodurch der
Trimmwinkel größer wird.Der Wasserwiderstand ist geringer, wodurch
die Geradeaus-Beschleunigung verbessert
wird.
HINWEIS:
Das Fahrverhalten des Wasserfahrzeugs än-
dert sich entsprechend dem Trimmwinkel und
den Betriebsbedingungen.
Trimmwinkel ändern:
(1) Die Motordrehzahl auf weniger als 3000
U/min bringen.
(2) Den Q.S.T.S.-Entriegelungshebel betäti-
gen und den Q.S.T.S.-Wähler in die ge-
wünschte Stellung drehen. ACHTUNG:
Der Q.S.T.S.-Wähler darf nicht bei ei-
ner Motordrehzahl von 3000 U/min
oder höher betätigt werden, andern-
1Q.S.T.S.-Wähler
(c)
(d)(a)
(b)
(b)
(a) (d)
(c)
1(d)
(c)
(b)N
(a)
UF2R71G0.book Page 33 Thursday, July 16, 2009 1:19 PM

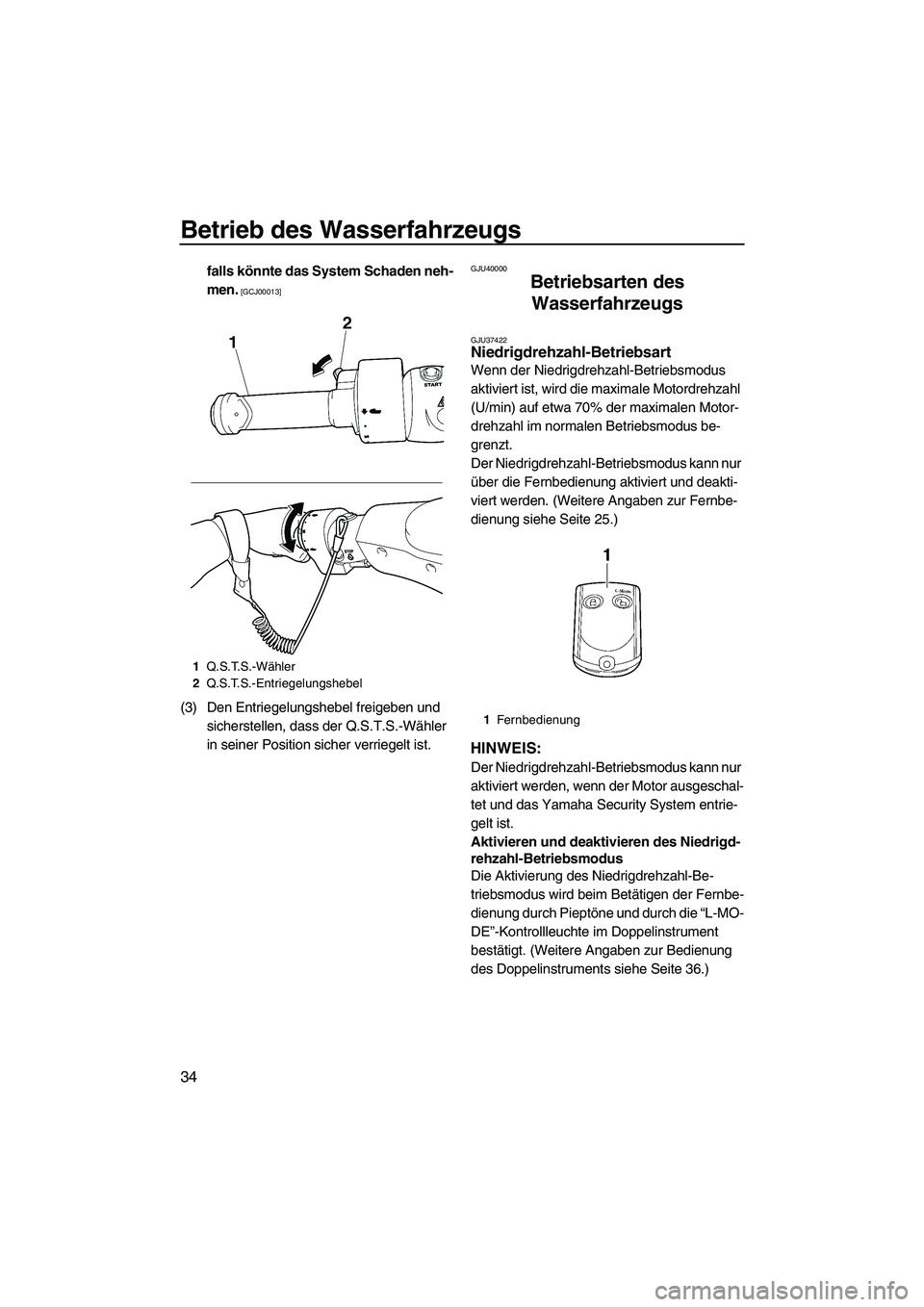

Betrieb des Wasserfahrzeugs
34
falls könnte das System Schaden neh-
men.
[GCJ00013]
(3) Den Entriegelungshebel freigeben und
sicherstellen, dass der Q.S.T.S.-Wähler
in seiner Position sicher verriegelt ist.
GJU40000
Betriebsarten des
Wasserfahrzeugs
GJU37422Niedrigdrehzahl-Betriebsart
Wenn der Niedrigdrehzahl-Betriebsmodus
aktiviert ist, wird die maximale Motordrehzahl
(U/min) auf etwa 70% der maximalen Motor-
drehzahl im normalen Betriebsmodus be-
grenzt.
Der Niedrigdrehzahl-Betriebsmodus kann nur
über die Fernbedienung aktiviert und deakti-
viert werden. (Weitere Angaben zur Fernbe-
dienung siehe Seite 25.)
HINWEIS:
Der Niedrigdrehzahl-Betriebsmodus kann nur
aktiviert werden, wenn der Motor ausgeschal-
tet und das Yamaha Security System entrie-
gelt ist.
Aktivieren und deaktivieren des Niedrigd-
rehzahl-Betriebsmodus
Die Aktivierung des Niedrigdrehzahl-Be-
triebsmodus wird beim Betätigen der Fernbe-
dienung durch Pieptöne und durch die “L-MO-
DE”-Kontrollleuchte im Doppelinstrument
bestätigt. (Weitere Angaben zur Bedienung
des Doppelinstruments siehe Seite 36.)
1Q.S.T.S.-Wähler
2Q.S.T.S.-Entriegelungshebel
1Fernbedienung
UF2R71G0.book Page 34 Thursday, July 16, 2009 1:19 PM

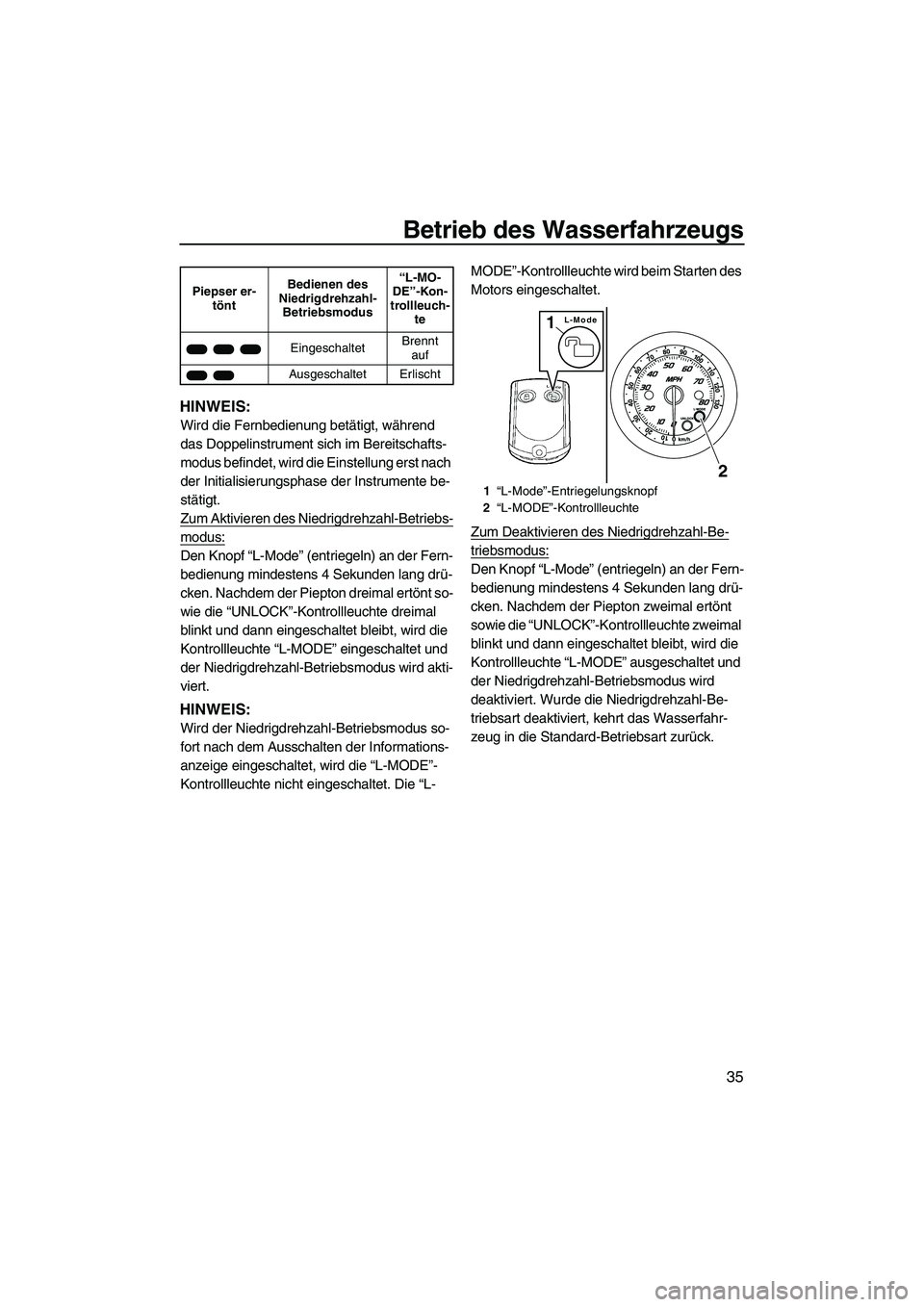

Betrieb des Wasserfahrzeugs
35
HINWEIS:
Wird die Fernbedienung betätigt, während
das Doppelinstrument sich im Bereitschafts-
modus befindet, wird die Einstellung erst nach
der Initialisierungsphase der Instrumente be-
stätigt.
Zum Aktivieren des Niedrigdrehzahl-Betriebs-
modus:
Den Knopf “L-Mode” (entriegeln) an der Fern-
bedienung mindestens 4 Sekunden lang drü-
cken. Nachdem der Piepton dreimal ertönt so-
wie die “UNLOCK”-Kontrollleuchte dreimal
blinkt und dann eingeschaltet bleibt, wird die
Kontrollleuchte “L-MODE” eingeschaltet und
der Niedrigdrehzahl-Betriebsmodus wird akti-
viert.
HINWEIS:
Wird der Niedrigdrehzahl-Betriebsmodus so-
fort nach dem Ausschalten der Informations-
anzeige eingeschaltet, wird die “L-MODE”-
Kontrollleuchte nicht eingeschaltet. Die “L-MODE”-Kontrollleuchte wird beim Starten des
Motors eingeschaltet.
Zum Deaktivieren des Niedrigdrehzahl-Be-
triebsmodus:
Den Knopf “L-Mode” (entriegeln) an der Fern-
bedienung mindestens 4 Sekunden lang drü-
cken. Nachdem der Piepton zweimal ertönt
sowie die “UNLOCK”-Kontrollleuchte zweimal
blinkt und dann eingeschaltet bleibt, wird die
Kontrollleuchte “L-MODE” ausgeschaltet und
der Niedrigdrehzahl-Betriebsmodus wird
deaktiviert. Wurde die Niedrigdrehzahl-Be-
triebsart deaktiviert, kehrt das Wasserfahr-
zeug in die Standard-Betriebsart zurück.
Piepser er-
töntBedienen des
Niedrigdrehzahl-
Betriebsmodus“L-MO-
DE”-Kon-
trollleuch-
te
EingeschaltetBrennt
auf
Ausgeschaltet Erlischt
1“L-Mode”-Entriegelungsknopf
2“L-MODE”-Kontrollleuchte
L-Mode1
2
UF2R71G0.book Page 35 Thursday, July 16, 2009 1:19 PM

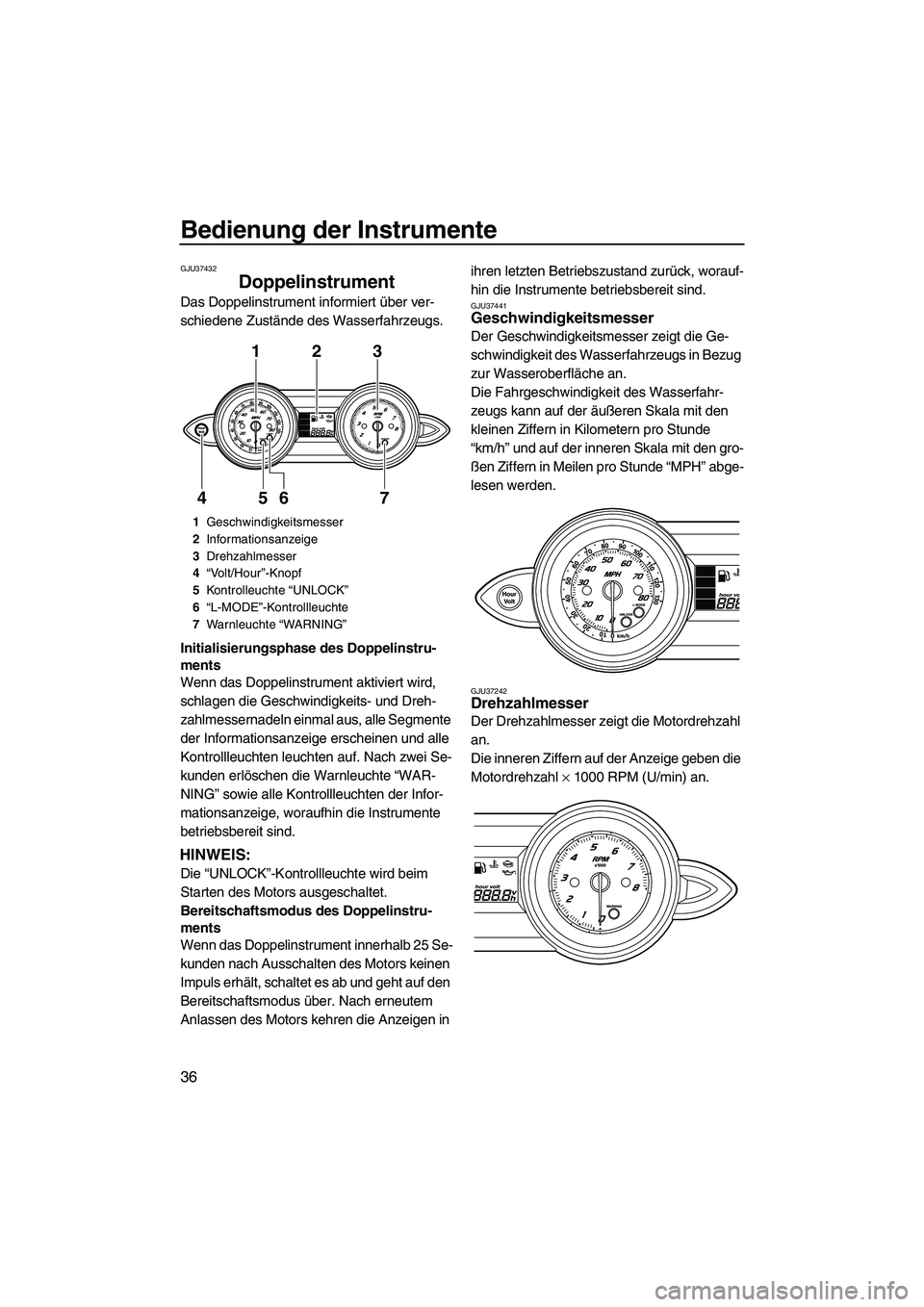

Bedienung der Instrumente
36
GJU37432
Doppelinstrument
Das Doppelinstrument informiert über ver-
schiedene Zustände des Wasserfahrzeugs.
Initialisierungsphase des Doppelinstru-
ments
Wenn das Doppelinstrument aktiviert wird,
schlagen die Geschwindigkeits- und Dreh-
zahlmessernadeln einmal aus, alle Segmente
der Informationsanzeige erscheinen und alle
Kontrollleuchten leuchten auf. Nach zwei Se-
kunden erlöschen die Warnleuchte “WAR-
NING” sowie alle Kontrollleuchten der Infor-
mationsanzeige, woraufhin die Instrumente
betriebsbereit sind.
HINWEIS:
Die “UNLOCK”-Kontrollleuchte wird beim
Starten des Motors ausgeschaltet.
Bereitschaftsmodus des Doppelinstru-
ments
Wenn das Doppelinstrument innerhalb 25 Se-
kunden nach Ausschalten des Motors keinen
Impuls erhält, schaltet es ab und geht auf den
Bereitschaftsmodus über. Nach erneutem
Anlassen des Motors kehren die Anzeigen in ihren letzten Betriebszustand zurück, worauf-
hin die Instrumente betriebsbereit sind.
GJU37441Geschwindigkeitsmesser
Der Geschwindigkeitsmesser zeigt die Ge-
schwindigkeit des Wasserfahrzeugs in Bezug
zur Wasseroberfläche an.
Die Fahrgeschwindigkeit des Wasserfahr-
zeugs kann auf der äußeren Skala mit den
kleinen Ziffern in Kilometern pro Stunde
“km/h” und auf der inneren Skala mit den gro-
ßen Ziffern in Meilen pro Stunde “MPH” abge-
lesen werden.
GJU37242Drehzahlmesser
Der Drehzahlmesser zeigt die Motordrehzahl
an.
Die inneren Ziffern auf der Anzeige geben die
Motordrehzahl × 1000 RPM (U/min) an.
1Geschwindigkeitsmesser
2Informationsanzeige
3Drehzahlmesser
4“Volt/Hour”-Knopf
5Kontrolleuchte “UNLOCK”
6“L-MODE”-Kontrollleuchte
7Warnleuchte “WARN ING”
123
7 6 5 4
UF2R71G0.book Page 36 Thursday, July 16, 2009 1:19 PM

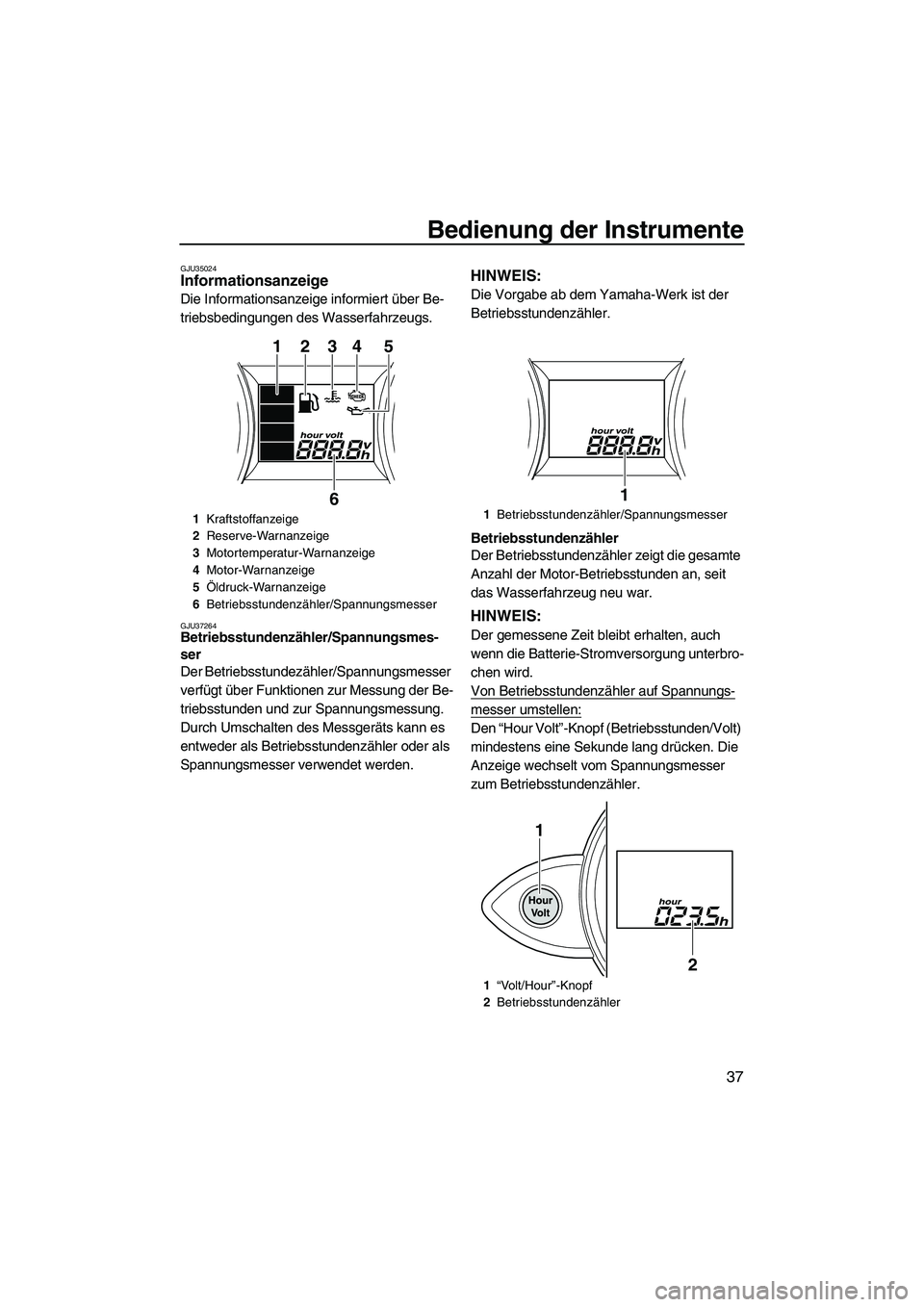

Bedienung der Instrumente
37
GJU35024Informationsanzeige
Die Informationsanzeige informiert über Be-
triebsbedingungen des Wasserfahrzeugs.
GJU37264Betriebsstundenzähler/Spannungsmes-
ser
Der Betriebsstundezähler/Spannungsmesser
verfügt über Funktionen zur Messung der Be-
triebsstunden und zur Spannungsmessung.
Durch Umschalten des Messgeräts kann es
entweder als Betriebsstundenzähler oder als
Spannungsmesser verwendet werden.
HINWEIS:
Die Vorgabe ab dem Yamaha-Werk ist der
Betriebsstundenzähler.
Betriebsstundenzähler
Der Betriebsstundenzähler zeigt die gesamte
Anzahl der Motor-Betriebsstunden an, seit
das Wasserfahrzeug neu war.
HINWEIS:
Der gemessene Zeit bleibt erhalten, auch
wenn die Batterie-Stromversorgung unterbro-
chen wird.
Von Betriebsstundenzähler auf Spannungs-
messer umstellen:
Den “Hour Volt”-Knopf (Betriebsstunden/Volt)
mindestens eine Sekunde lang drücken. Die
Anzeige wechselt vom Spannungsmesser
zum Betriebsstundenzähler.
1Kraftstoffanzeige
2Reserve-Warnanzeige
3Motortemperatur-Warnanzeige
4Motor-Warnanzeige
5Öldruck-Warnanzeige
6Betriebsstundenzähler/Spannungsmesser
12345
6
1Betriebsstundenzähler/Spannungsmesser
1“Volt/Hour”-Knopf
2Betriebsstundenzähler
1
1
2
UF2R71G0.book Page 37 Thursday, July 16, 2009 1:19 PM

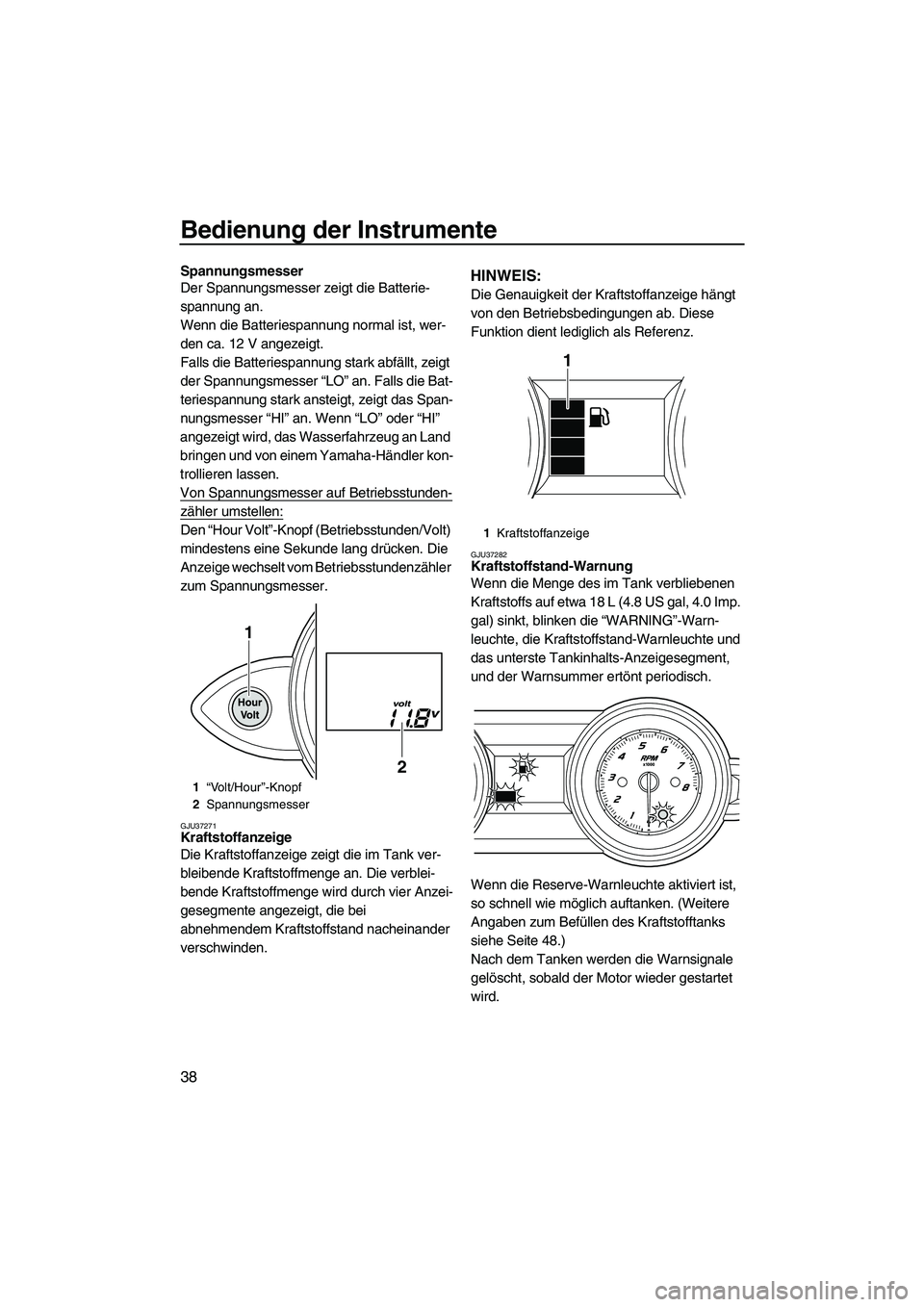

Bedienung der Instrumente
38
Spannungsmesser
Der Spannungsmesser zeigt die Batterie-
spannung an.
Wenn die Batteriespannung normal ist, wer-
den ca. 12 V angezeigt.
Falls die Batteriespannung stark abfällt, zeigt
der Spannungsmesser “LO” an. Falls die Bat-
teriespannung stark ansteigt, zeigt das Span-
nungsmesser “HI” an. Wenn “LO” oder “HI”
angezeigt wird, das Wasserfahrzeug an Land
bringen und von einem Yamaha-Händler kon-
trollieren lassen.
Von Spannungsmesser auf Betriebsstunden-
zähler umstellen:
Den “Hour Volt”-Knopf (Betriebsstunden/Volt)
mindestens eine Sekunde lang drücken. Die
Anzeige wechselt vom Betriebsstundenzähler
zum Spannungsmesser.
GJU37271Kraftstoffanzeige
Die Kraftstoffanzeige zeigt die im Tank ver-
bleibende Kraftstoffmenge an. Die verblei-
bende Kraftstoffmenge wird durch vier Anzei-
gesegmente angezeigt, die bei
abnehmendem Kraftstoffstand nacheinander
verschwinden.
HINWEIS:
Die Genauigkeit der Kraftstoffanzeige hängt
von den Betriebsbedingungen ab. Diese
Funktion dient lediglich als Referenz.
GJU37282Kraftstoffstand-Warnung
Wenn die Menge des im Tank verbliebenen
Kraftstoffs auf etwa 18 L (4.8 US gal, 4.0 Imp.
gal) sinkt, blinken die “WARNING”-Warn-
leuchte, die Kraftstoffstand-Warnleuchte und
das unterste Tankinhalts-Anzeigesegment,
und der Warnsummer ertönt periodisch.
Wenn die Reserve-Warnleuchte aktiviert ist,
so schnell wie möglich auftanken. (Weitere
Angaben zum Befüllen des Kraftstofftanks
siehe Seite 48.)
Nach dem Tanken werden die Warnsignale
gelöscht, sobald der Motor wieder gestartet
wird.
1“Volt/Hour”-Knopf
2Spannungsmesser
1
2
1Kraftstoffanzeige
1
UF2R71G0.book Page 38 Thursday, July 16, 2009 1:19 PM

Bedienung der Instrumente

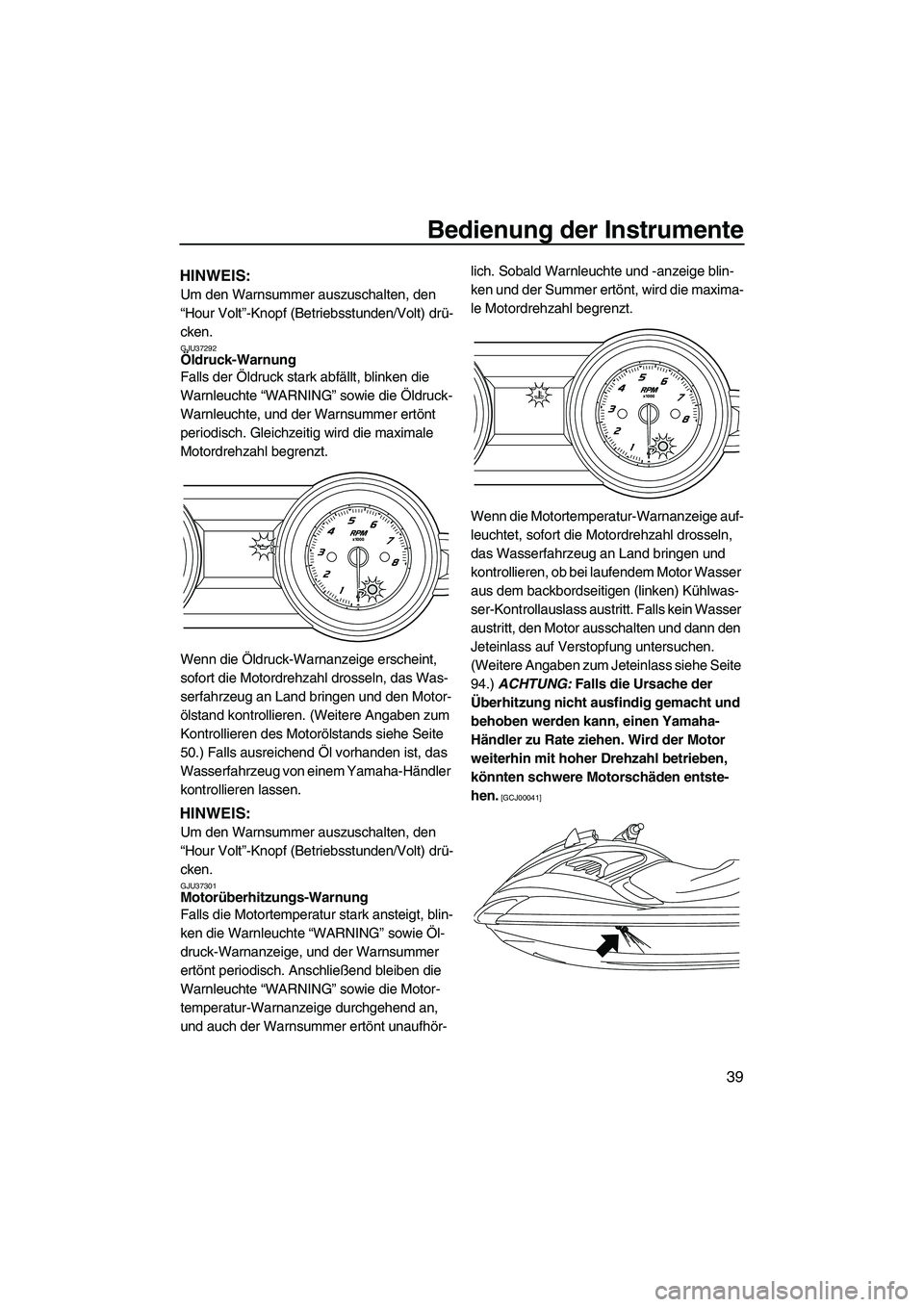

39
HINWEIS:
Um den Warnsummer auszuschalten, den
“Hour Volt”-Knopf (Betriebsstunden/Volt) drü-
cken.
GJU37292Öldruck-Warnung
Falls der Öldruck stark abfällt, blinken die
Warnleuchte “WARNING” sowie die Öldruck-
Warnleuchte, und der Warnsummer ertönt
periodisch. Gleichzeitig wird die maximale
Motordrehzahl begrenzt.
Wenn die Öldruck-Warnanzeige erscheint,
sofort die Motordrehzahl drosseln, das Was-
serfahrzeug an Land bringen und den Motor-
ölstand kontrollieren. (Weitere Angaben zum
Kontrollieren des Motorölstands siehe Seite
50.) Falls ausreichend Öl vorhanden ist, das
Wasserfahrzeug von einem Yamaha-Händler
kontrollieren lassen.
HINWEIS:
Um den Warnsummer auszuschalten, den
“Hour Volt”-Knopf (Betriebsstunden/Volt) drü-
cken.
GJU37301Motorüberhitzungs-Warnung
Falls die Motortemperatur stark ansteigt, blin-
ken die Warnleuchte “WARNING” sowie Öl-
druck-Warnanzeige, und der Warnsummer
ertönt periodisch. Anschließend bleiben die
Warnleuchte “WARNING” sowie die Motor-
temperatur-Warnanzeige durchgehend an,
und auch der Warnsummer ertönt unaufhör-lich. Sobald Warnleuchte und -anzeige blin-
ken und der Summer ertönt, wird die maxima-
le Motordrehzahl begrenzt.
Wenn die Motortemperatur-Warnanzeige auf-
leuchtet, sofort die Motordrehzahl drosseln,
das Wasserfahrzeug an Land bringen und
kontrollieren, ob bei laufendem Motor Wasser
aus dem backbordseitigen (linken) Kühlwas-
ser-Kontrollauslass austritt. Falls kein Wasser
austritt, den Motor ausschalten und dann den
Jeteinlass auf Verstopfung untersuchen.
(Weitere Angaben zum Jeteinlass siehe Seite
94.) ACHTUNG: Falls die Ursache der
Überhitzung nicht ausfindig gemacht und
behoben werden kann, einen Yamaha-
Händler zu Rate ziehen. Wird der Motor
weiterhin mit hoher Drehzahl betrieben,
könnten schwere Motorschäden entste-
hen.
[GCJ00041]
UF2R71G0.book Page 39 Thursday, July 16, 2009 1:19 PM

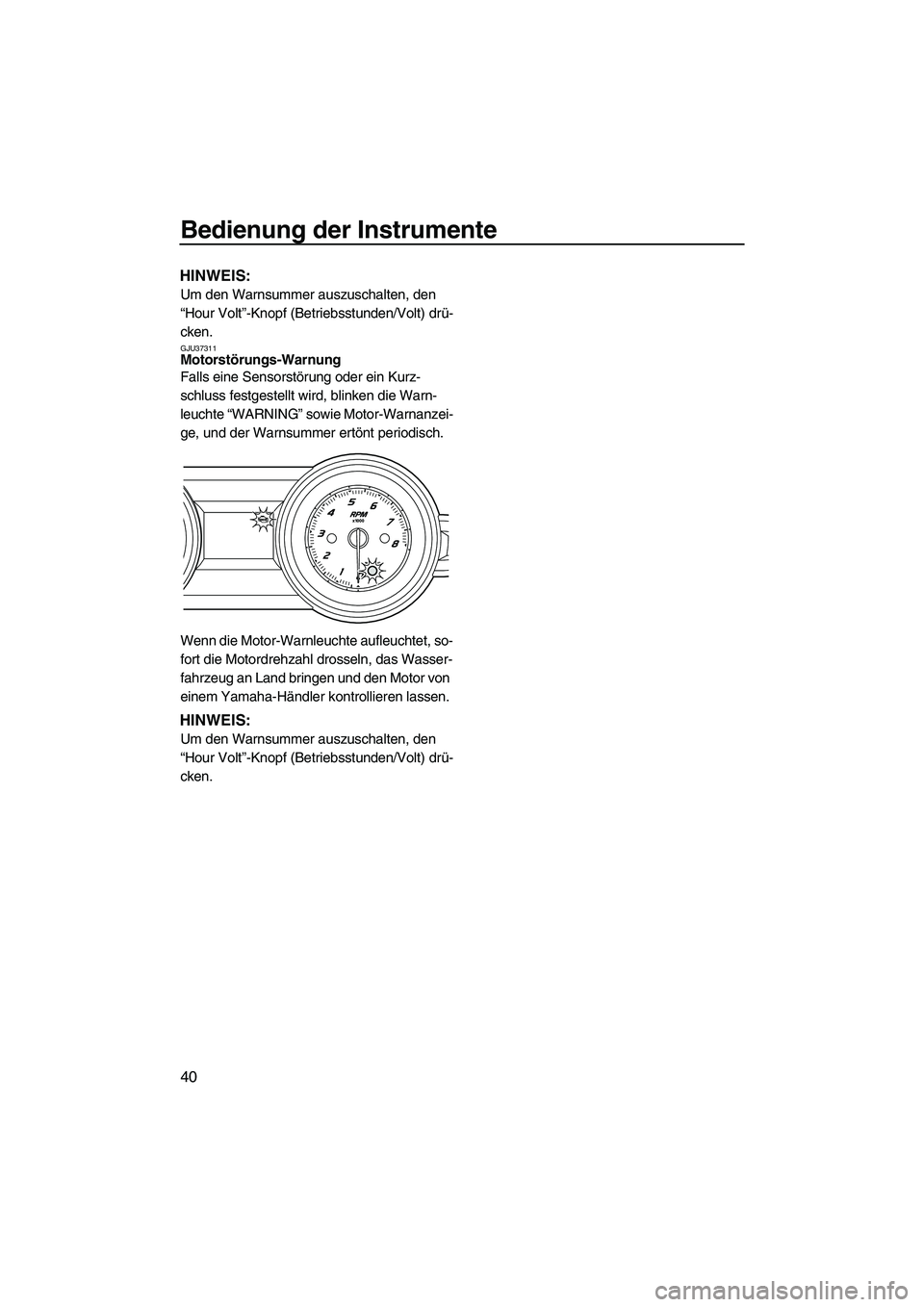

Bedienung der Instrumente
40
HINWEIS:
Um den Warnsummer auszuschalten, den
“Hour Volt”-Knopf (Betriebsstunden/Volt) drü-
cken.
GJU37311Motorstörungs-Warnung
Falls eine Sensorstörung oder ein Kurz-
schluss festgestellt wird, blinken die Warn-
leuchte “WARNING” sowie Motor-Warnanzei-
ge, und der Warnsummer ertönt periodisch.
Wenn die Motor-Warnleuchte aufleuchtet, so-
fort die Motordrehzahl drosseln, das Wasser-
fahrzeug an Land bringen und den Motor von
einem Yamaha-Händler kontrollieren lassen.
HINWEIS:
Um den Warnsummer auszuschalten, den
“Hour Volt”-Knopf (Betriebsstunden/Volt) drü-
cken.
UF2R71G0.book Page 40 Thursday, July 16, 2009 1:19 PM

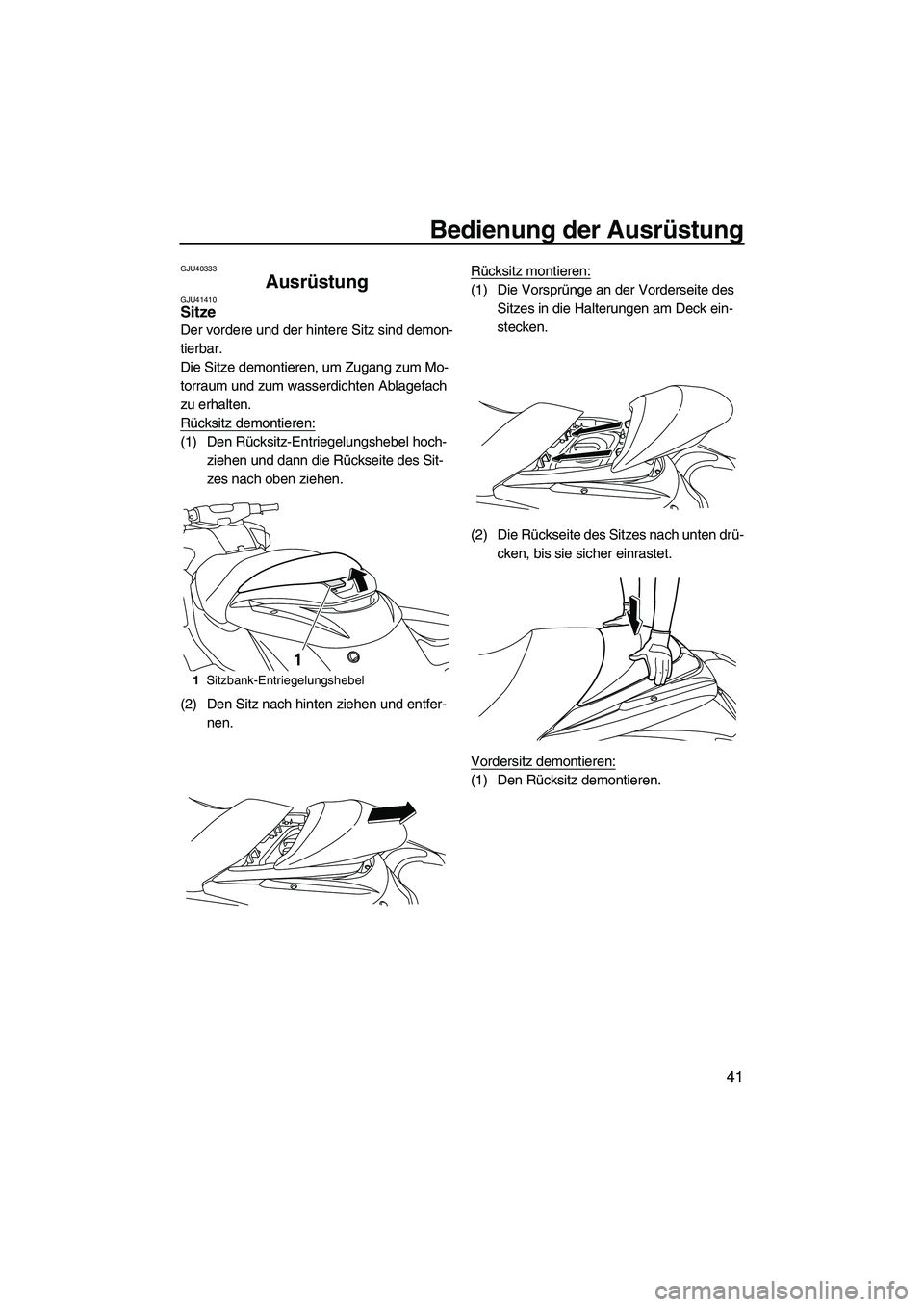

Bedienung der Ausrüstung
41
GJU40333
Ausrüstung GJU41410Sitze
Der vordere und der hintere Sitz sind demon-
tierbar.
Die Sitze demontieren, um Zugang zum Mo-
torraum und zum wasserdichten Ablagefach
zu erhalten.
Rücksitz demontieren:
(1) Den Rücksitz-Entriegelungshebel hoch-
ziehen und dann die Rückseite des Sit-
zes nach oben ziehen.
(2) Den Sitz nach hinten ziehen und entfer-
nen.Rücksitz montieren:
(1) Die Vorsprünge an der Vorderseite des
Sitzes in die Halterungen am Deck ein-
stecken.
(2) Die Rückseite des Sitzes nach unten drü-
cken, bis sie sicher einrastet.
Vordersitz demontieren:
(1) Den Rücksitz demontieren.
1Sitzbank-Entriegelungshebel
1
UF2R71G0.book Page 41 Thursday, July 16, 2009 1:19 PM

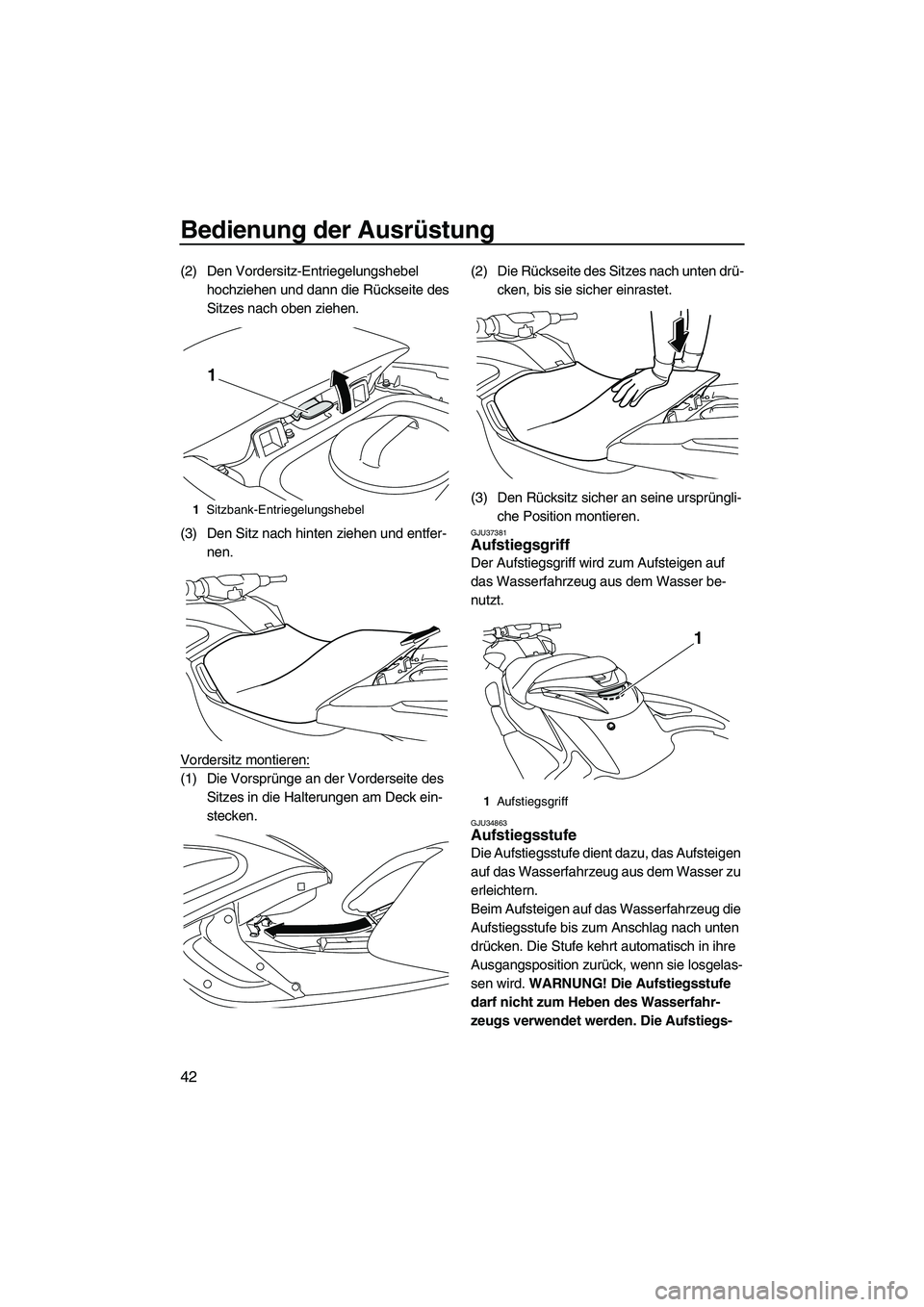

Bedienung der Ausrüstung
42
(2) Den Vordersitz-Entriegelungshebel
hochziehen und dann die Rückseite des
Sitzes nach oben ziehen.
(3) Den Sitz nach hinten ziehen und entfer-
nen.
Vordersitz montieren:
(1) Die Vorsprünge an der Vorderseite des
Sitzes in die Halterungen am Deck ein-
stecken.(2) Die Rückseite des Sitzes nach unten drü-
cken, bis sie sicher einrastet.
(3) Den Rücksitz sicher an seine ursprüngli-
che Position montieren.
GJU37381Aufstiegsgriff
Der Aufstiegsgriff wird zum Aufsteigen auf
das Wasserfahrzeug aus dem Wasser be-
nutzt.
GJU34863Aufstiegsstufe
Die Aufstiegsstufe dient dazu, das Aufsteigen
auf das Wasserfahrzeug aus dem Wasser zu
erleichtern.
Beim Aufsteigen auf das Wasserfahrzeug die
Aufstiegsstufe bis zum Anschlag nach unten
drücken. Die Stufe kehrt automatisch in ihre
Ausgangsposition zurück, wenn sie losgelas-
sen wird. WARNUNG! Die Aufstiegsstufe
darf nicht zum Heben des Wasserfahr-
zeugs verwendet werden. Die Aufstiegs-
1Sitzbank-Entriegelungshebel
1
1Aufstiegsgriff
1
UF2R71G0.book Page 42 Thursday, July 16, 2009 1:19 PM
