∆ιαβάστε προσεκτικά το παρόν
εγχειρίδιο πριν χρησιµοποιήσετε
αυτό το υδροσκάφος.
ΕΓΧΕΙΡΙ∆ΙΟ Ι∆ΙΟΚΤΗΤΗ/ΧΕΙΡΙΣΤΗ
2009 WaveRunner
FZR
F2R-F8199-70-R0
UF2R70R0.book Page 1 Friday, November 7, 2008 2:31 PM

∆ιαβάστε προσεκτικά το παρόν εγχειρίδιο πριν χρησιµοποιήσετε αυτό το υδροσκάφος.
Σε περίπτωση που πουλήσετε το WaveRunner, πρέπει να δώσετε αυτό το εγχειρίδιο
στον νέο ιδιοκτήτη.
UF2R70R0.book Page 1 Friday, November 7, 2008 2:31 PM

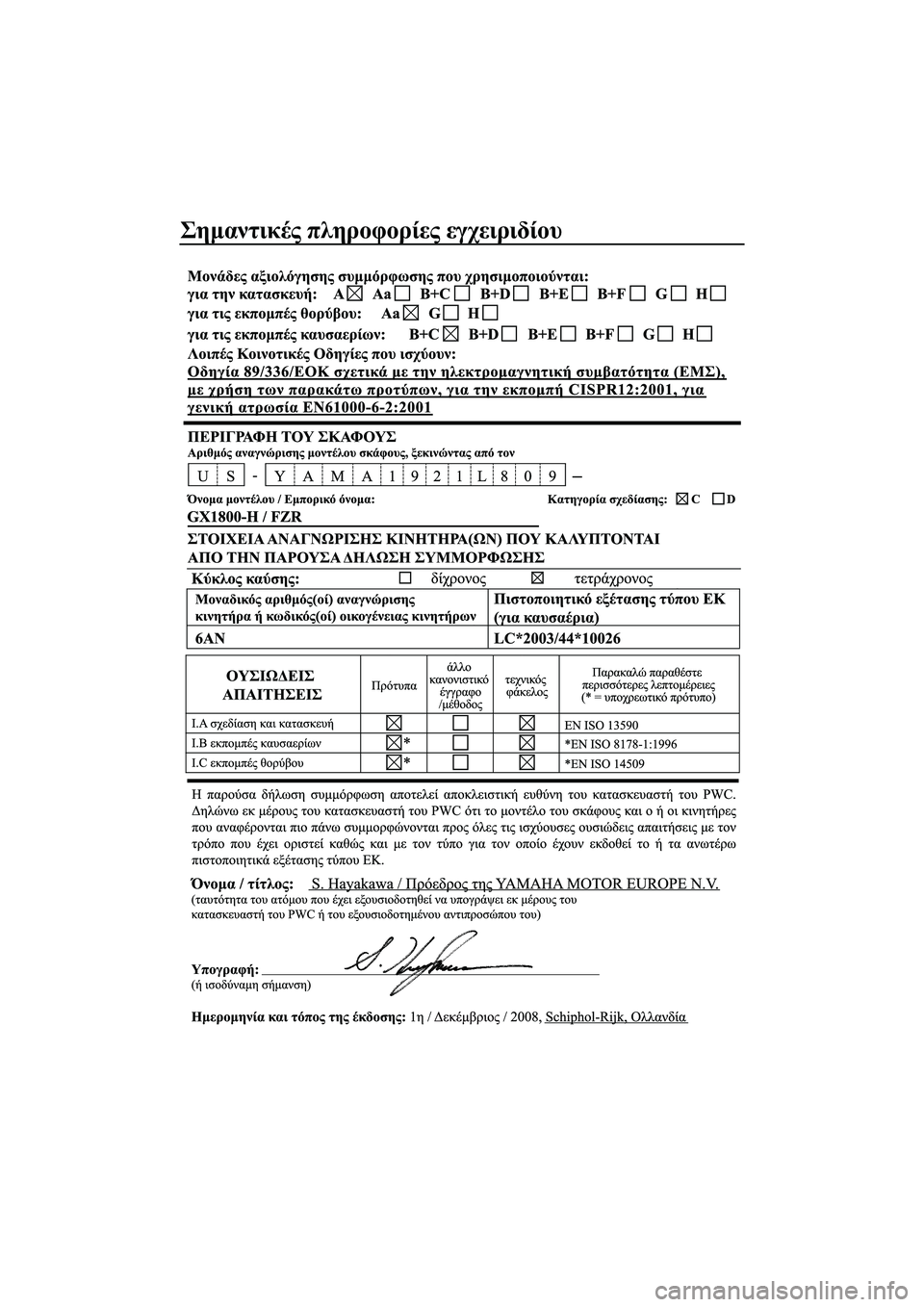

Σηµαντικές πληροφορίες εγχειριδίου
RJU37550
UF2R70R0.book Page 1 Friday, November 7, 2008 2:31 PM

Σηµαντικές πληροφορίες εγχειριδίου
UF2R70R0.book Page 2 Friday, November 7, 2008 2:31 PM

Σηµαντικές πληροφορίες εγχειριδίου
RJU30191
Προς τον ιδιοκτήτη/χειριστή
Συγχαρητήρια για την επιλογή του υδροσκάφους
Yamaha.
Στο παρόν εγχειρίδιο ιδιοκτήτη/χειριστή θα βρείτε
τις απαραίτητες πληροφορίες για τη σωστή
λειτουργία, τη συντήρηση και τη φροντίδα του
σκάφους σας. Αν έχετε ερωτήσεις σχετικά µε τη
λειτουργία ή τη συντήρηση του υδροσκάφους σας,
συµβουλευτείτε έναν αντιπρόσωπο της Yamaha.
Το παρόν εγχειρίδιο δεν αποτελεί εκπαιδευτικό
βοήθηµα για την ασφάλεια εν πλω ή τη ναυτική
τέχνη. Αν πρόκειται για το πρώτο σας
υδροσκάφος ή αν δεν έχετε χειριστεί ξανά τον
συγκεκριµένο τύπο υδροσκάφους, τότε για την
καλύτερη δυνατή άνεση και την ασφάλειά σας,
συνιστάται να λάβετε την κατάλληλη εκπαίδευση
ή κατάρτιση πριν το χειριστείτε µόνοι σας.
Επιπλέον, ο αντιπρόσωπος της Yamaha ή κάποιος
ναυτικός όµιλος µπορεί να σας προτείνει κάποιες
σχολές ή κατάλληλους εκπαιδευτές στην περιοχή
σας.
Λόγω της πολιτικής που η εφαρµόζει η Yamaha
σχετικά µε τη συνεχή βελτίωση των προϊόντων,
αυτό το προϊόν µπορεί να µην αντιστοιχεί απόλυτα
µε όσα περιγράφονται στο εγχειρίδιο
ιδιοκτήτη/χειριστή. Οι προδιαγραφές υπόκεινται
σε τροποποιήσεις χωρίς προειδοποίηση.
Το παρόν εγχειρίδιο πρέπει να θεωρείται
αναπόσπαστο µέρος του υδροσκάφους και, σε
περίπτωση πώλησης του τελευταίου, να δοθεί
στον νέο ιδιοκτήτη.
Στο παρόν εγχειρίδιο, οι πληροφορίες
διακρίνονται µε τους παρακάτω τρόπους ανάλογα
µε τη σηµασία τους:
Το σύµβολο Επισήµανσης Ασφαλείας
σηµαίνει ΠΡΟΣΟΧΗ! ΝΑ ΕΙΣΤΕ ΣΕ
ΕΤΟΙΜΟΤΗΤΑ! ΑΦΟΡΑ ΤΗΝ ΑΣΦΑΛΕΙΑ
ΣΑΣ!
ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ
RWJ00071
Ο όρος ΠΡΟΕΙ∆ΟΠΟΙΗΣΗ υποδεικνύει µια
επικίνδυνη κατάσταση η οποία, εάν δεν
αποφευχθεί, µπορεί να οδηγήσει σε θάνατο ή
σοβαρό τραυµατισµό.
ΠΡΟΣΟΧΗ
RCJ00091
Ο όρος ΠΡΟΣΟΧΗ υποδεικνύει ότι θα πρέπει
να ληφθούν ειδικές προφυλάξεις ώστε να
αποφευχθεί η πρόκληση ζηµιάς στο
υδροσκάφος ή σε άλλα αντικείµενα.
ΣΗMΕΙΩΣΗ:
Ο όρος ΣΗΜΕΙΩΣΗ υποδεικνύει σηµαντικές
πληροφορίες για τη διευκόλυνση ή επεξήγηση
µιας διαδικασίας.
RJU30231
WaveRunner FZR
ΕΓΧΕΙΡΙ∆ΙΟ Ι∆ΙΟΚΤΗΤΗ/ΧΕΙΡΙΣΤΗ
©2008 - Yamaha Motor Co., Ltd.
1η Έκδοση, Οκτώβριος 2008
Με την επιφύλαξη παντός νόµιµου
δικαιώµατος.
Απαγορεύεται ρητώς κάθε ανατύπωση
ή µη εγκεκριµένη χρήση χωρίς
τη γραπτή έγκριση της
Yamaha Motor Co., Ltd.
Εκτυπώθηκε στις Η.Π.A.
UF2R70R0.book Page 3 Friday, November 7, 2008 2:31 PM

Πίνακας περιεχοµένων
Γενικές και σηµαντικές ετικέτες............1
Αριθµοί αναγνώρισης ........................... 1
Αριθµός κινητήρα (Α.Κ.) ........................ 1
Αριθµός αναγνώρισης σκάφους (CIN) .... 1
Αριθµός σειράς κινητήρα ........................ 1
Πληροφορίες µοντέλου ........................ 2
Πινακίδα κατασκευαστή .......................... 2
Σηµαντικές ετικέτες ............................. 3
Προειδοποιητικές ετικέτες ....................... 4
Άλλες ετικέτες ......................................... 8
Πληροφορίες για την ασφάλεια............10
Περιορισµοί σχετικά µε τη
δυνατότητα χειρισµού του
υδροσκάφους .................................. 10
Περιορισµοί πλεύσης ......................... 11
Απαιτήσεις λειτουργίας ...................... 12
Συνιστώµενος εξοπλισµός .................. 15
Πληροφορίες για επικίνδυνες
καταστάσεις .................................... 15
Χαρακτηριστικά του υδροσκάφους ... 16
Κανόνες ασφαλούς ναυσιπλοΐας ........ 17
∆ιασκεδάστε µε το υδροσκάφος σας
υπεύθυνα ......................................... 18
Χαρακτηριστικά και λειτουργίες.........19
Θέση βασικών εξαρτηµάτων .............. 19
Χειριστήρια και άλλες λειτουργίες .... 23
Καθίσµατα ............................................. 23
Καπό ...................................................... 24
Καπάκι στοµίου γέµισης καυσίµου ....... 24
Τηλεχειριστήριο ..................................... 25
∆ιακόπτης σταµατήµατος κινητήρα ...... 26
∆ιακόπτης ασφαλείας κινητήρα ............ 26
∆ιακόπτης εκκίνησης ............................. 26
Χειρόγκαζο ............................................ 27
Στόµια εξόδου νερού ψύξης .................. 27
Σύστηµα πηδαλιουχίας .......................... 28
Τηλεσκοπικό σύστηµα πηδαλιουχίας .... 28
Μοχλός αλλαγής πορείας ...................... 29
Επιλογέας συστήµατος ταχείας αλλαγής
ζυγοστάθµισης (QSTS) ...................... 29
Χειρολαβή επανεπιβίβασης ................... 31∆ακτύλιος πρόσδεσης ............................. 31
∆ακτύλιοι πρύµνης ................................. 32
Σύστηµα Προστασίας της Yamaha ........ 32
Μονάδα δύο αναλογικών µετρητών ....... 34
Σκευοθήκες ............................................. 39
Λειτουργία.............................................. 42
Καύσιµο και λάδι ............................... 42
Καύσιµο .................................................. 42
Λάδι κινητήρα ........................................ 43
Έλεγχοι πριν από τη λειτουργία ......... 44
Λίστα ελέγχων πριν από τη
λειτουργία ........................................... 44
Σηµεία ελέγχου πριν από τη
λειτουργία ........................................... 46
Λειτουργία .......................................... 54
Στρώσιµο κινητήρα ................................ 54
Καθέλκυση του υδροσκάφους ................ 55
Εκκίνηση του κινητήρα .......................... 55
Σταµάτηµα του κινητήρα ....................... 56
Αλλαγή ................................................... 56
Αποβίβαση από το υδροσκάφος ............. 57
Χειρισµός του υδροσκάφους .............. 57
Γνωρίστε το υδροσκάφος σας ................ 57
Εκµάθηση χειρισµού του
υδροσκάφους ...................................... 57
Οδήγηση µε συνεπιβάτη ......................... 58
Εκκίνηση του υδροσκάφους ................... 59
Επιβίβαση και εκκίνηση σε βαθιά
νερά ..................................................... 60
Ανατροπή υδροσκάφους ......................... 63
Στροφή του υδροσκάφους ...................... 64
Σταµάτηµα του υδροσκάφους ................ 66
Προσάραξη του υδροσκάφους ............... 66
Πρόσδεση του υδροσκάφους .................. 66
Όπισθεν σε κανάλια ................................ 67
Λειτουργία σε περιοχές µε φύκια ........... 67
Φροντίδα µετά τη λειτουργία ............. 68
Μεταφορά ........................................... 69
Συντήρηση και φροντίδα...................... 70
Αποθήκευση ....................................... 70
Έκπλυση του συστήµατος ψύξης ........... 70
Λίπανση .................................................. 71
UF2R70R0.book Page 1 Friday, November 7, 2008 2:31 PM

Πίνακας περιεχοµένων
Μπαταρία ............................................... 71
Καθαρισµός του υδροσκάφους .............. 72
Συντήρηση και προσαρµογές ............. 72
Εγχειρίδιο ιδιοκτήτη/χειριστή και κιτ
εργαλείων ........................................... 73
Πίνακας περιοδικής συντήρησης ........... 74
Έλεγχος του συστήµατος τροφοδοσίας
καυσίµου ............................................ 76
Λάδι κινητήρα και φίλτρο λαδιού ......... 76
Στοιχείο φίλτρου αέρα ........................... 77
Έλεγχος της γωνίας του ακροφυσίου
πηδαλιουχίας ...................................... 77
Έλεγχος του καλωδίου αλλαγής
πορείας ............................................... 77
Έλεγχος του χειρόγκαζου ...................... 78
Καθαρισµός και ρύθµιση των
σπινθηριστών (µπουζί) ....................... 78
Σηµεία λίπανσης .................................... 80
Έλεγχος της µπαταρίας .......................... 81
Σύστηµα έγχυσης καυσίµου .................. 83
Τεχνικά χαρακτηριστικά....................... 84
Τεχνικά χαρακτηριστικά..................... 84
Επίλυση προβληµάτων.......................... 85
Αντιµετώπιση προβληµάτων .............. 85
Πίνακας αντιµετώπισης
προβληµάτων ..................................... 85
Έκτακτες επεµβάσεις ......................... 88
Καθαρισµός του στοµίου εισροής νερού
εκτόξευσης και της πτερωτής ............ 88
Φόρτιση µπαταρίας µε καλώδια από
άλλη µπαταρία ................................... 89
Αντικατάσταση των ασφαλειών ............ 90
Ρυµούλκηση του υδροσκάφους ............. 91
Βύθιση του υδροσκάφους ...................... 91
UF2R70R0.book Page 2 Friday, November 7, 2008 2:31 PM

Γενικές και σηµαντικές ετικέτες
1
RJU36450
Αριθµοί αναγνώρισης
Σηµειώστε τον Αριθµό Κινητήρα (Α.Κ.), τον
αριθµό αναγνώρισης σκάφους (CIN) καθώς και
τον αριθµό σειράς του κινητήρα στους
προβλεπόµενους χώρους, ώστε να µπορέσετε να
τους χρησιµοποιήσετε κατά την παραγγελία
ανταλλακτικών από αντιπρόσωπο της Yamaha.
Επίσης, σηµειώστε και φυλάξτε αυτούς τους
αριθµούς αναγνώρισης σε ξεχωριστό µέρος για
την περίπτωση κλοπής του υδροσκάφους.
RJU30281Αριθµός κινητήρα (Α.Κ.)
Ο αριθµός κινητήρα (Α.Κ.) είναι τυπωµένος σε
πλακίδιο στο εσωτερικό του χώρου κινητήρα.
ΜΟΝΤEΛΟ:
GX1800H (FZR)
RJU36550Αριθµός αναγνώρισης σκάφους (CIN)
Ο αριθµός λεµβολογίου είναι τυπωµένος σε ένα
πινακιδάκι κολληµένο στο πρυµναίο
κατάστρωµα.
RJU30310Αριθµός σειράς κινητήρα
Ο αριθµός σειράς κινητήρα είναι τυπωµένος σε
πλακίδιο κολληµένο στη µονάδα κινητήρα.
1Θέση του αριθµού κινητήρα (Α.Κ.)
1
MODELYAMAHA MOTOR CO., LTD.
ASSEMBLED IN U.S.A. FROM AMERICAN AND JAPANESE
COMPONENTS.
ASSEMBLÉ AUX ÉTATS-UNIS DE PIÈCES AMÉRICANES ET
JAPONAISES.
PRI-I.D.F2R
F2R
1Θέση του αριθµού αναγνώρισης σκάφους (CIN)
1Θέση αριθµού σειράς κινητήρα
1
1
UF2R70R0.book Page 1 Friday, November 7, 2008 2:31 PM

Γενικές και σηµαντικές ετικέτες
2
RJU30320
Πληροφορίες µοντέλου RJU30331Πινακίδα κατασκευαστή
Τα υδροσκάφη που φέρουν αυτήν την πινακίδα,
σηµαίνει ότι συµµορφώνονται µε κάποια τµήµατα
της οδηγίας του Ευρωπαϊκού Κοινοβουλίου περί
µηχανηµάτων.
Μέρος των πληροφοριών δίνεται στην πινακίδα
του κατασκευαστή που τοποθετείται στο σκάφος.
Η πλήρης εξήγηση αυτών των πληροφοριών
παρέχεται στις σχετικές ενότητες του παρόντος
εγχειριδίου.
Κατηγορία σχεδιασµού αυτού του προσωπικού
υδροσκάφους (jet ski): C
Κατηγορία C:
Αυτό το υδροσκάφος έχει σχεδιαστεί για χρήση µε
ανέµους έντασης µέχρι και 6 Μποφόρ και µε
αντίστοιχα ύψη κυµάτων (αντιπροσωπευτικό
ύψος κύµατος έως 2 m (6.56 ft) - δείτε την
παρακάτω ΣΗΜΕΙΩΣΗ). Οι συνθήκες αυτές
ενδέχεται να αντιµετωπιστούν σε εκτεθειµέναεσωτερικά ύδατα, σε εκβολές ποταµών και σε
παράκτια ύδατα µε µέτριες καιρικές συνθήκες.
ΣΗMΕΙΩΣΗ:
Ως αντιπροσωπευτικό ύψος κύµατος ορίζεται το
µέσο ύψος του υψηλότερου ενός τρίτου των
κυµάτων, που αντιστοιχεί στο ύψος κύµατος που
µπορεί να υπολογίσει κατά προσέγγιση ένας
έµπειρος παρατηρητής. Ωστόσο, το ύψος
ορισµένων κυµάτων ενδέχεται να είναι διπλάσιο
από αυτό.
1Θέση για το πινακιδάκι κατασκευαστή
1
UF2R70R0.book Page 2 Friday, November 7, 2008 2:31 PM

Γενικές και σηµαντικές ετικέτες
3
RJU30451
Σηµαντικές ετικέτες
∆ιαβάστε τις ακόλουθες ετικέτες πριν χρησιµοποιήσετε αυτό το υδροσκάφος. Εάν χρειάζεστε
περισσότερες πληροφορίες, απευθυνθείτε σε κάποιον αντιπρόσωπο της Yamaha.
1
5
3
4
11 6
87
13
1512
14
2
9 10
16
UF2R70R0.book Page 3 Friday, November 7, 2008 2:31 PM
