YAMAHA FZR SVHO 2012 Manuale de Empleo (in Spanish)

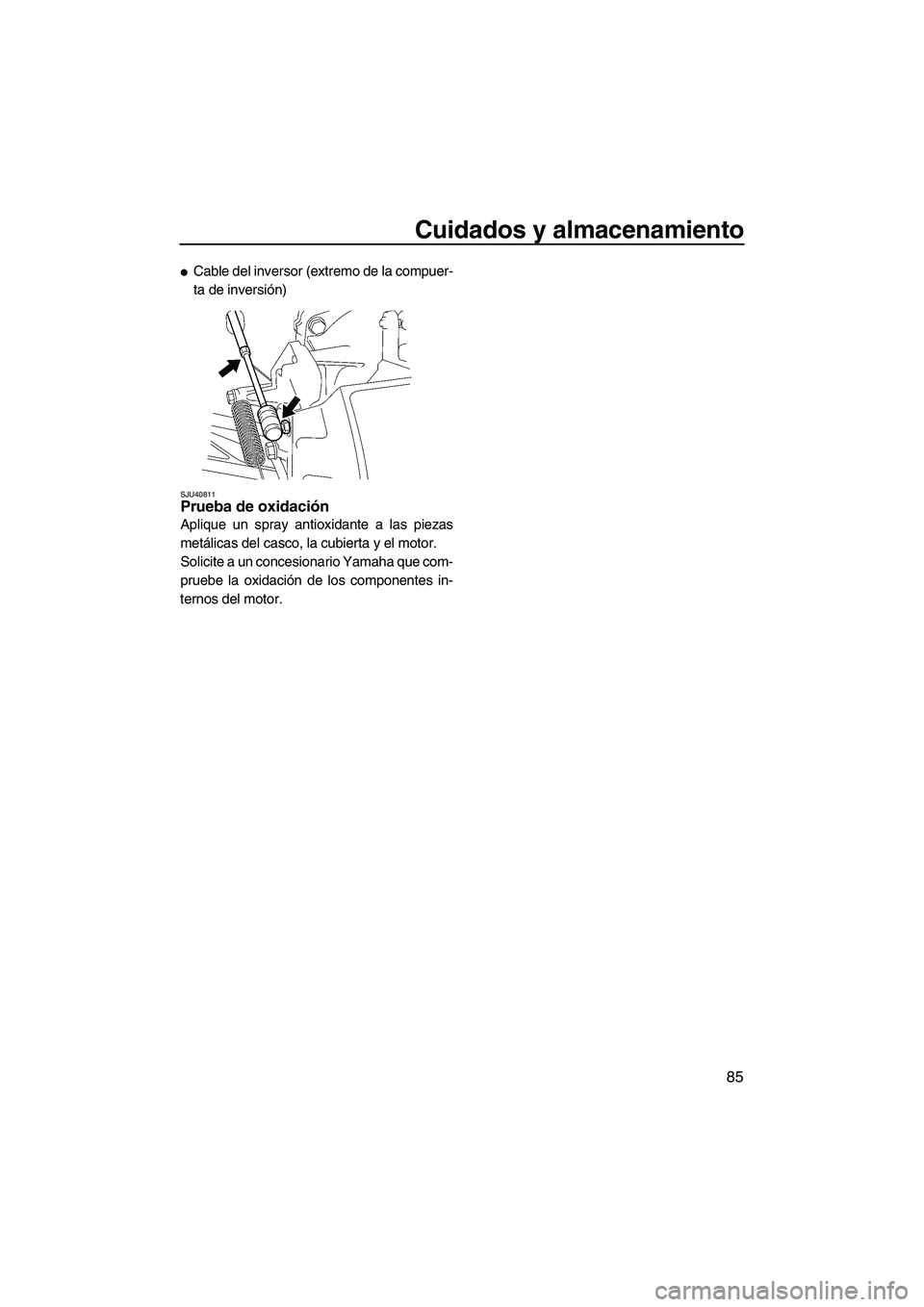

Cuidados y almacenamiento
85

Cable del inversor (extremo de la compuer-
ta de inversión)
SJU40811Prueba de oxidación
Aplique un spray antioxidante a las piezas
metálicas del casco, la cubierta y el motor.
Solicite a un concesionario Yamaha que com-
pruebe la oxidación de los componentes in-
ternos del motor.
UF2R73S0.book Page 85 Wednesday, June 29, 2011 2:12 PM

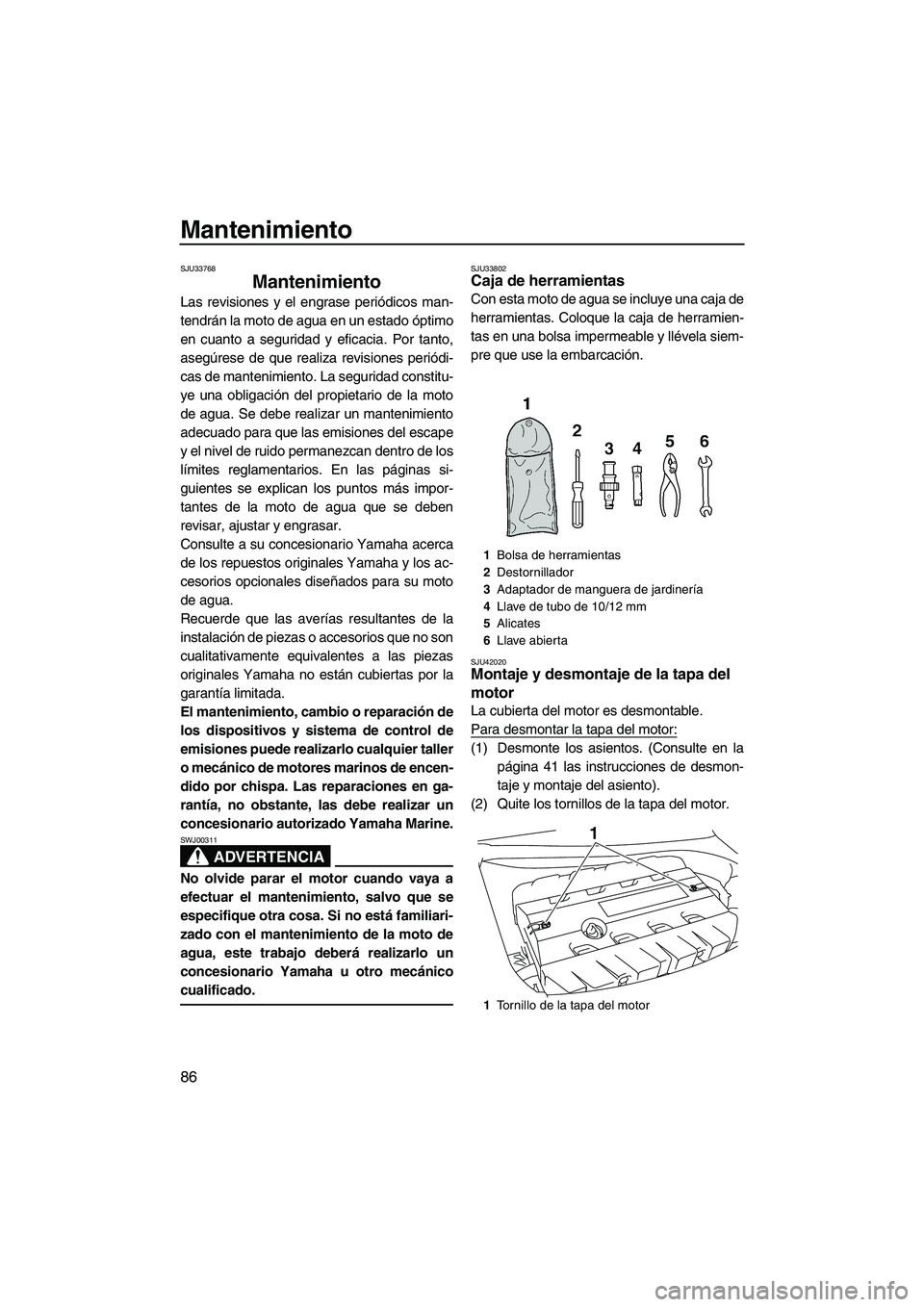

Mantenimiento
86
SJU33768
Mantenimiento
Las revisiones y el engrase periódicos man-
tendrán la moto de agua en un estado óptimo
en cuanto a seguridad y eficacia. Por tanto,
asegúrese de que realiza revisiones periódi-
cas de mantenimiento. La seguridad constitu-
ye una obligación del propietario de la moto
de agua. Se debe realizar un mantenimiento
adecuado para que las emisiones del escape
y el nivel de ruido permanezcan dentro de los
límites reglamentarios. En las páginas si-
guientes se explican los puntos más impor-
tantes de la moto de agua que se deben
revisar, ajustar y engrasar.
Consulte a su concesionario Yamaha acerca
de los repuestos originales Yamaha y los ac-
cesorios opcionales diseñados para su moto
de agua.
Recuerde que las averías resultantes de la
instalación de piezas o accesorios que no son
cualitativamente equivalentes a las piezas
originales Yamaha no están cubiertas por la
garantía limitada.
El mantenimiento, cambio o reparación de
los dispositivos y sistema de control de
emisiones puede realizarlo cualquier taller
o mecánico de motores marinos de encen-
dido por chispa. Las reparaciones en ga-
rantía, no obstante, las debe realizar un
concesionario autorizado Yamaha Marine.
ADVERTENCIA
SWJ00311
No olvide parar el motor cuando vaya a
efectuar el mantenimiento, salvo que se
especifique otra cosa. Si no está familiari-
zado con el mantenimiento de la moto de
agua, este trabajo deberá realizarlo un
concesionario Yamaha u otro mecánico
cualificado.
SJU33802Caja de herramientas
Con esta moto de agua se incluye una caja de
herramientas. Coloque la caja de herramien-
tas en una bolsa impermeable y llévela siem-
pre que use la embarcación.
SJU42020Montaje y desmontaje de la tapa del
motor
La cubierta del motor es desmontable.
Para desmontar la tapa del motor:
(1) Desmonte los asientos. (Consulte en la
página 41 las instrucciones de desmon-
taje y montaje del asiento).
(2) Quite los tornillos de la tapa del motor.
1Bolsa de herramientas
2Destornillador
3Adaptador de manguera de jardinería
4Llave de tubo de 10/12 mm
5Alicates
6Llave abierta
1Tornillo de la tapa del motor
1
UF2R73S0.book Page 86 Wednesday, June 29, 2011 2:12 PM

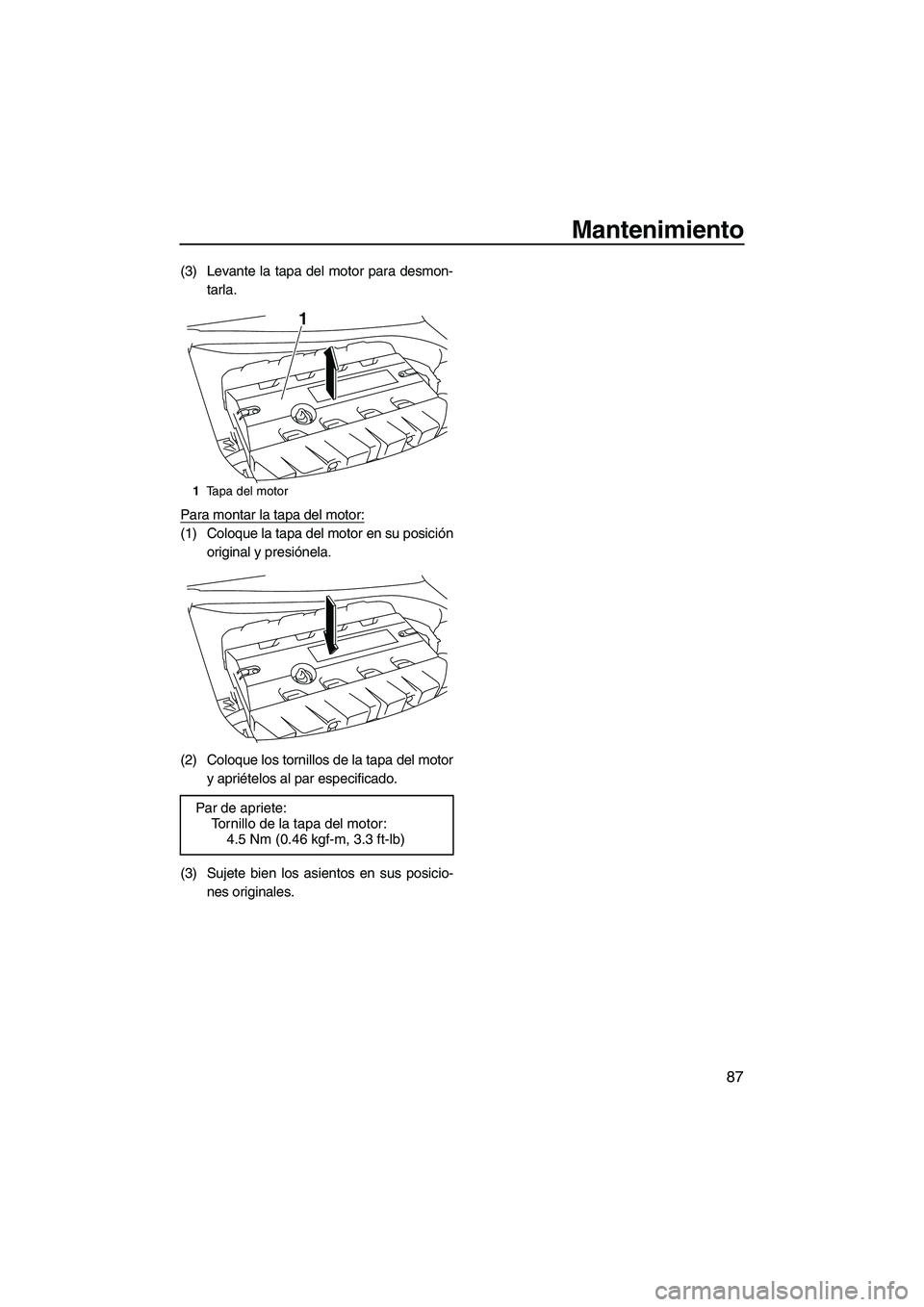

Mantenimiento
87
(3) Levante la tapa del motor para desmon-
tarla.
Para montar la tapa del motor:
(1) Coloque la tapa del motor en su posición
original y presiónela.
(2) Coloque los tornillos de la tapa del motor
y apriételos al par especificado.
(3) Sujete bien los asientos en sus posicio-
nes originales.
1Tapa del motor
Par de apriete:
Tornillo de la tapa del motor:
4.5 Nm (0.46 kgf-m, 3.3 ft-lb)
1
UF2R73S0.book Page 87 Wednesday, June 29, 2011 2:12 PM

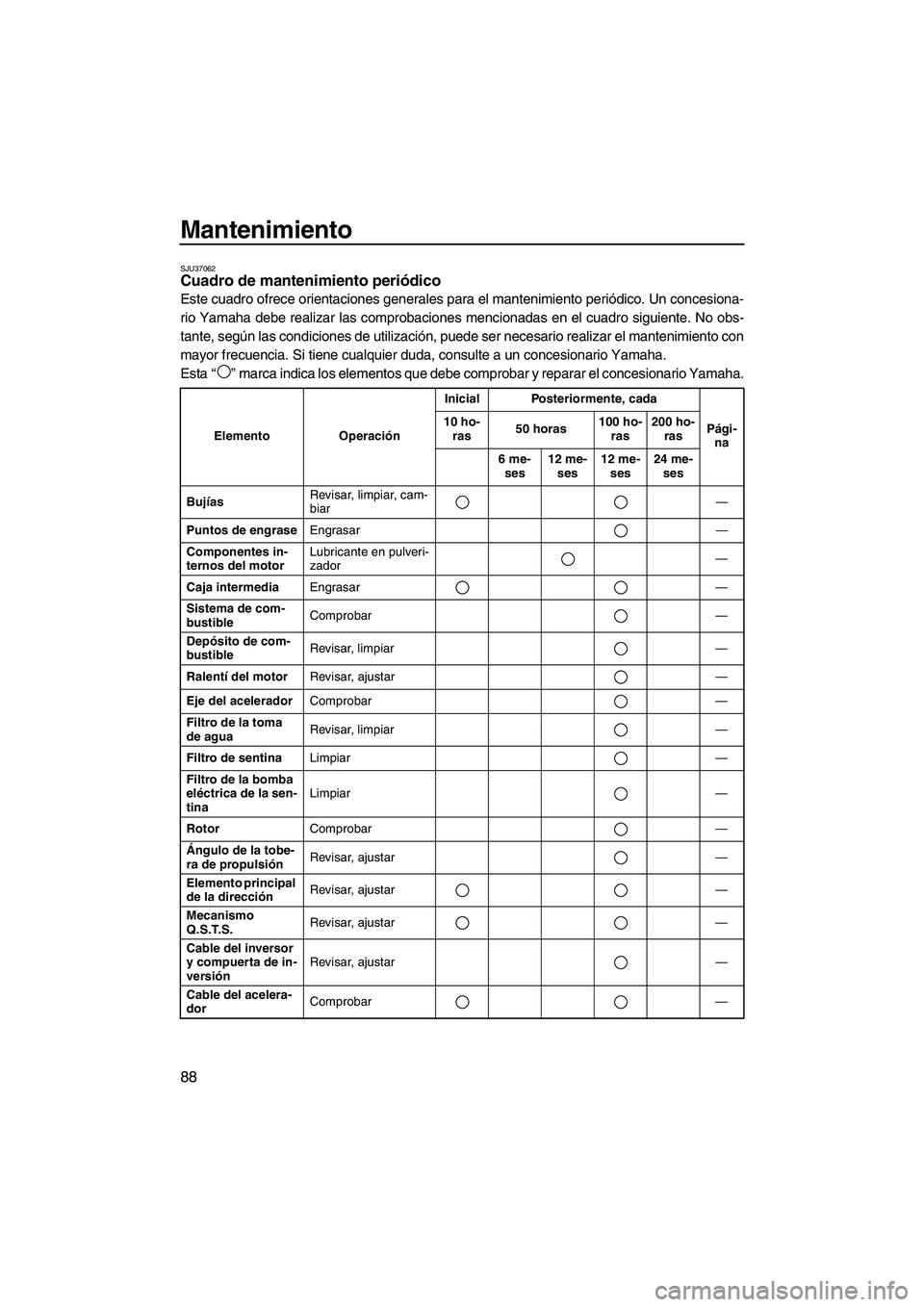

Mantenimiento
88
SJU37062Cuadro de mantenimiento periódico
Este cuadro ofrece orientaciones generales para el mantenimiento periódico. Un concesiona-
rio Yamaha debe realizar las comprobaciones mencionadas en el cuadro siguiente. No obs-
tante, según las condiciones de utilización, puede ser necesario realizar el mantenimiento con
mayor frecuencia. Si tiene cualquier duda, consulte a un concesionario Yamaha.
Esta“” marca indica los elementos que debe comprobar y reparar el concesionario Yamaha.
Elemento OperaciónInicial Posteriormente, cada
Pági-
na 10 ho-
ras50 horas100 ho-
ras200 ho-
ras
6 me-
ses12 me-
ses12 me-
ses24 me-
ses
BujíasRevisar, limpiar, cam-
biar—
Puntos de engraseEngrasar—
Componentes in-
ternos del motorLubricante en pulveri-
zador—
Caja intermediaEngrasar—
Sistema de com-
bustibleComprobar—
Depósito de com-
bustibleRevisar, limpiar—
Ralentí del motorRevisar, ajustar—
Eje del aceleradorComprobar—
Filtro de la toma
de aguaRevisar, limpiar—
Filtro de sentinaLimpiar—
Filtro de la bomba
eléctrica de la sen-
tinaLimpiar—
RotorComprobar—
Ángulo de la tobe-
ra de propulsiónRevisar, ajustar—
Elemento principal
de la direcciónRevisar, ajustar—
Mecanismo
Q.S.T.S.Revisar, ajustar—
Cable del inversor
y compuerta de in-
versiónRevisar, ajustar—
Cable del acelera-
dorComprobar—
UF2R73S0.book Page 88 Wednesday, June 29, 2011 2:12 PM

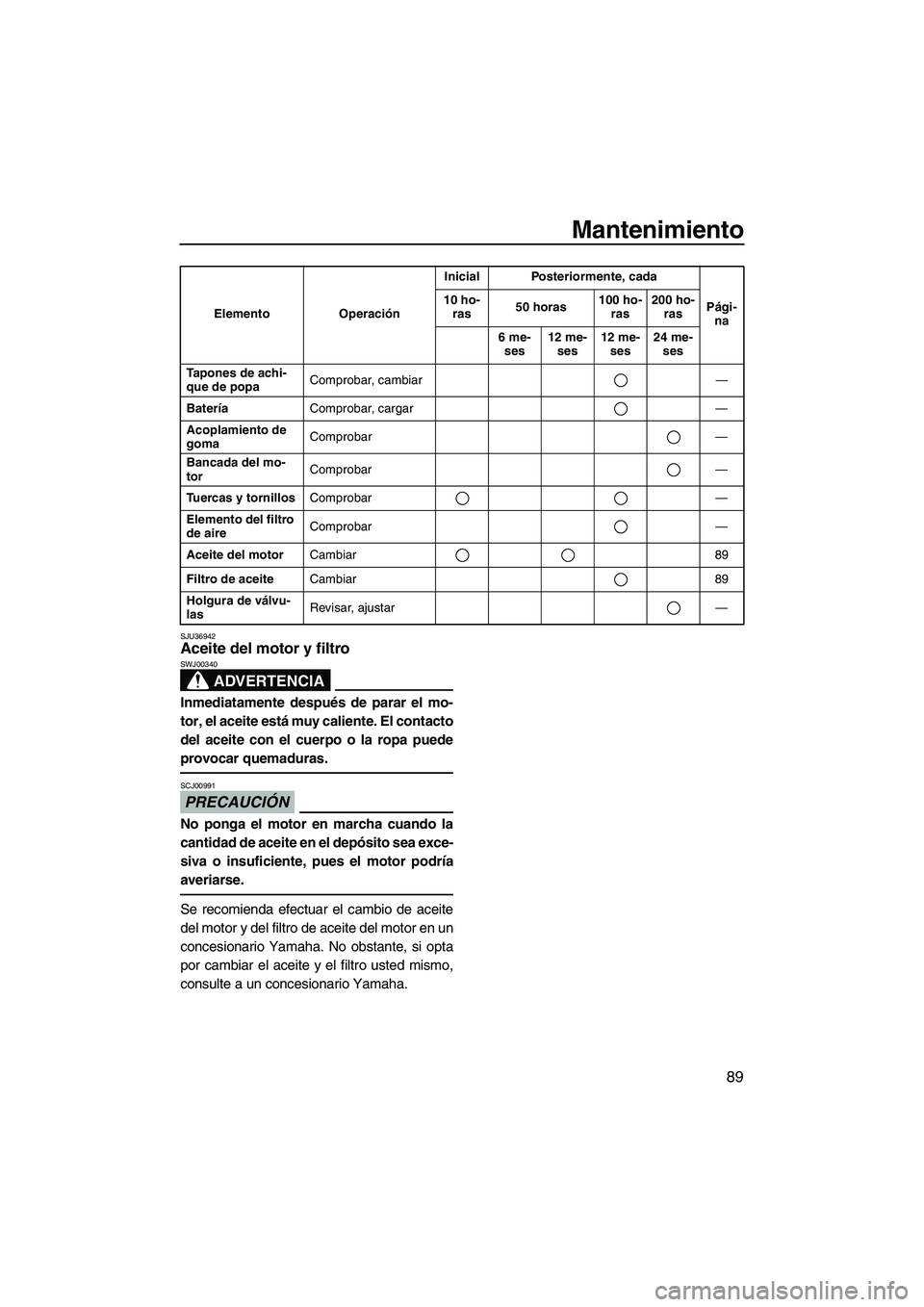

Mantenimiento
89
SJU36942Aceite del motor y filtro
ADVERTENCIA
SWJ00340
Inmediatamente después de parar el mo-
tor, el aceite está muy caliente. El contacto
del aceite con el cuerpo o la ropa puede
provocar quemaduras.
PRECAUCIÓN
SCJ00991
No ponga el motor en marcha cuando la
cantidad de aceite en el depósito sea exce-
siva o insuficiente, pues el motor podría
averiarse.
Se recomienda efectuar el cambio de aceite
del motor y del filtro de aceite del motor en un
concesionario Yamaha. No obstante, si opta
por cambiar el aceite y el filtro usted mismo,
consulte a un concesionario Yamaha.
Tapones de achi-
que de popaComprobar, cambiar—
BateríaComprobar, cargar—
Acoplamiento de
gomaComprobar—
Bancada del mo-
torComprobar—
Tuercas y tornillosComprobar—
Elemento del filtro
de aireComprobar—
Aceite del motorCambiar 89
Filtro de aceiteCambiar 89
Holgura de válvu-
lasRevisar, ajustar— Elemento OperaciónInicial Posteriormente, cada
Pági-
na 10 ho-
ras50 horas100 ho-
ras200 ho-
ras
6 me-
ses12 me-
ses12 me-
ses24 me-
ses
UF2R73S0.book Page 89 Wednesday, June 29, 2011 2:12 PM

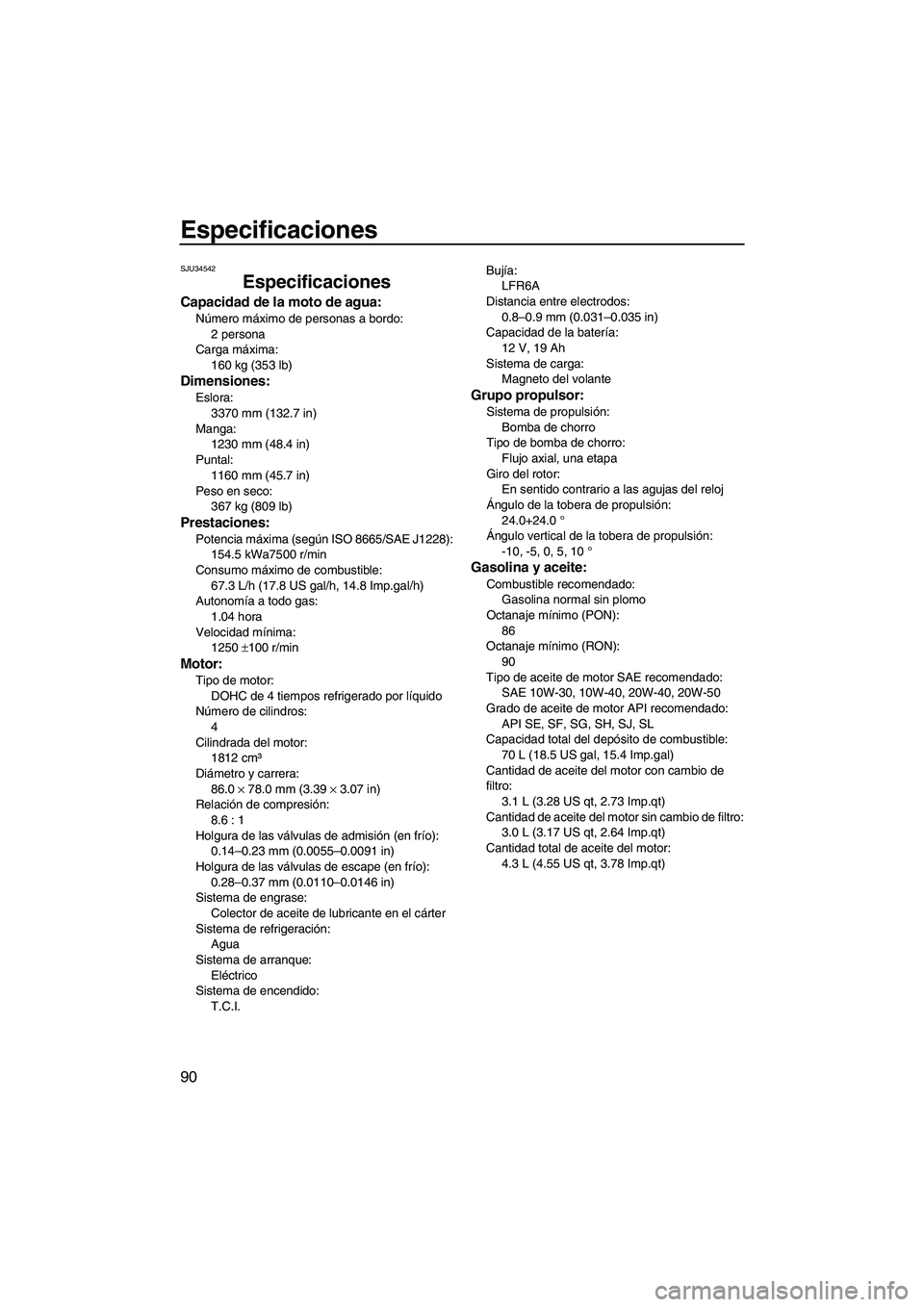

Especificaciones
90
SJU34542
Especificaciones
Capacidad de la moto de agua:
Número máximo de personas a bordo:
2 persona
Carga máxima:
160 kg (353 lb)
Dimensiones:
Eslora:
3370 mm (132.7 in)
Manga:
1230 mm (48.4 in)
Puntal:
1160 mm (45.7 in)
Peso en seco:
367 kg (809 lb)
Prestaciones:
Potencia máxima (según ISO 8665/SAE J1228):
154.5 kWa7500 r/min
Consumo máximo de combustible:
67.3 L/h (17.8 US gal/h, 14.8 Imp.gal/h)
Autonomía a todo gas:
1.04 hora
Velocidad mínima:
1250 ±100 r/min
Motor:
Tipo de motor:
DOHC de 4 tiempos refrigerado por líquido
Número de cilindros:
4
Cilindrada del motor:
1812 cm³
Diámetro y carrera:
86.0 × 78.0 mm (3.39 × 3.07 in)
Relación de compresión:
8.6 : 1
Holgura de las válvulas de admisión (en frío):
0.14–0.23 mm (0.0055–0.0091 in)
Holgura de las válvulas de escape (en frío):
0.28–0.37 mm (0.0110–0.0146 in)
Sistema de engrase:
Colector de aceite de lubricante en el cárter
Sistema de refrigeración:
Agua
Sistema de arranque:
Eléctrico
Sistema de encendido:
T.C.I.Bujía:
LFR6A
Distancia entre electrodos:
0.8–0.9 mm (0.031–0.035 in)
Capacidad de la batería:
12 V, 19 Ah
Sistema de carga:
Magneto del volante
Grupo propulsor:
Sistema de propulsión:
Bomba de chorro
Tipo de bomba de chorro:
Flujo axial, una etapa
Giro del rotor:
En sentido contrario a las agujas del reloj
Ángulo de la tobera de propulsión:
24.0+24.0 °
Ángulo vertical de la tobera de propulsión:
-10, -5, 0, 5, 10 °
Gasolina y aceite:
Combustible recomendado:
Gasolina normal sin plomo
Octanaje mínimo (PON):
86
Octanaje mínimo (RON):
90
Tipo de aceite de motor SAE recomendado:
SAE 10W-30, 10W-40, 20W-40, 20W-50
Grado de aceite de motor API recomendado:
API SE, SF, SG, SH, SJ, SL
Capacidad total del depósito de combustible:
70 L (18.5 US gal, 15.4 Imp.gal)
Cantidad de aceite del motor con cambio de
filtro:
3.1 L (3.28 US qt, 2.73 Imp.qt)
Cantidad de aceite del motor sin cambio de filtro:
3.0 L (3.17 US qt, 2.64 Imp.qt)
Cantidad total de aceite del motor:
4.3 L (4.55 US qt, 3.78 Imp.qt)
UF2R73S0.book Page 90 Wednesday, June 29, 2011 2:12 PM

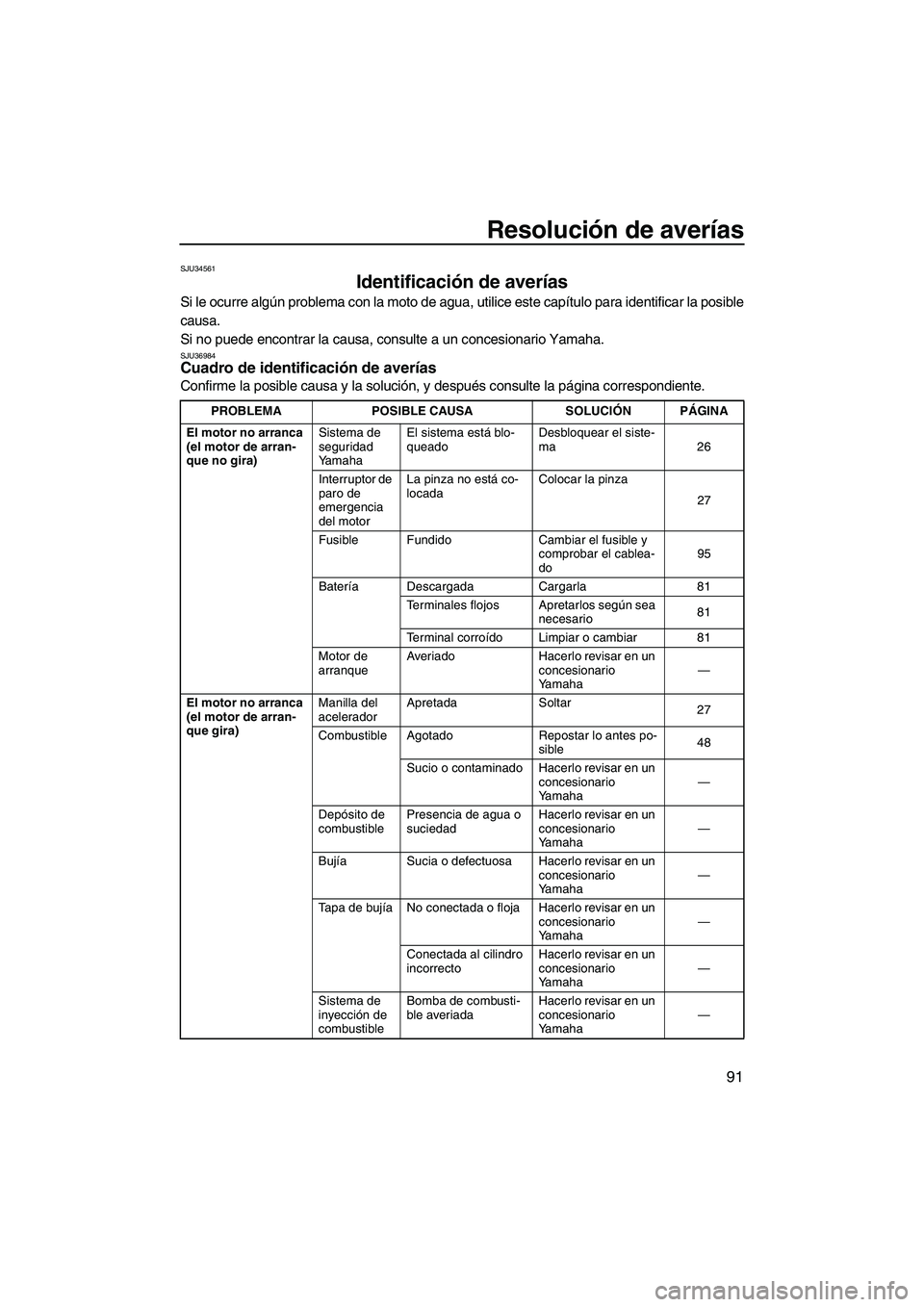

Resolución de averías
91
SJU34561
Identificación de averías
Si le ocurre algún problema con la moto de agua, utilice este capítulo para identificar la posible
causa.
Si no puede encontrar la causa, consulte a un concesionario Yamaha.
SJU36984Cuadro de identificación de averías
Confirme la posible causa y la solución, y después consulte la página correspondiente.
PROBLEMA POSIBLE CAUSA SOLUCIÓNPÁGINA
El motor no arranca
(el motor de arran-
que no gira)Sistema de
seguridad
YamahaEl sistema está blo-
queadoDesbloquear el siste-
ma 26
Interruptor de
paro de
emergencia
del motorLa pinza no está co-
locadaColocar la pinza
27
Fusible Fundido Cambiar el fusible y
comprobar el cablea-
do95
Batería Descargada Cargarla 81
Terminales flojos Apretarlos según sea
necesario81
Terminal corroído Limpiar o cambiar 81
Motor de
arranqueAveriado Hacerlo revisar en un
concesionario
Yamaha—
El motor no arranca
(el motor de arran-
que gira)Manilla del
aceleradorApretada Soltar
27
Combustible Agotado Repostar lo antes po-
sible48
Sucio o contaminado Hacerlo revisar en un
concesionario
Yamaha—
Depósito de
combustiblePresencia de agua o
suciedadHacerlo revisar en un
concesionario
Yamaha—
Bujía Sucia o defectuosa Hacerlo revisar en un
concesionario
Yamaha—
Tapa de bujía No conectada o floja Hacerlo revisar en un
concesionario
Yamaha—
Conectada al cilindro
incorrectoHacerlo revisar en un
concesionario
Yamaha—
Sistema de
inyección de
combustibleBomba de combusti-
ble averiadaHacerlo revisar en un
concesionario
Yamaha—
UF2R73S0.book Page 91 Wednesday, June 29, 2011 2:12 PM

Resolución de averías
92
El motor funciona
de forma irregular o
se calaCombustible Agotado Repostar lo antes po-
sible48
Sucio o contaminado Hacerlo revisar en un
concesionario
Yamaha—
Depósito de
combustiblePresencia de agua o
suciedadHacerlo revisar en un
concesionario
Yamaha—
Bujía Sucia o defectuosa Hacerlo revisar en un
concesionario
Yamaha—
Gama de temperatu-
ra incorrectaHacerlo revisar en un
concesionario
Yamaha—
Distancia entre elec-
trodos incorrectaHacerlo revisar en un
concesionario
Yamaha—
Tapa de bujía No conectada o floja Hacerlo revisar en un
concesionario
Yamaha—
Agrietada, rota o da-
ñadaHacerlo revisar en un
concesionario
Yamaha—
Cableado
eléctricoConexión suelta Hacerlo revisar en un
concesionario
Yamaha—
Sistema de
inyección de
combustibleInyectores averiados
u obstruidosHacerlo revisar en un
concesionario
Yamaha—
La luz de alarma o
indicador parpa-
dean o se encien-
denNivel de com-
bustibleAgotado Repostar lo antes po-
sible48
Alarma de
presión de
aceiteDisminución de la
presión de aceiteHacerlo revisar en un
concesionario
Yamaha38
Motor reca-
lentadoToma de admisión del
chorro obstruidaLimpiar
94
Alarma de
comproba-
ción del mo-
torSensores averiados Hacerlo revisar en un
concesionario
Yamaha40 PROBLEMA POSIBLE CAUSA SOLUCIÓNPÁGINA
UF2R73S0.book Page 92 Wednesday, June 29, 2011 2:12 PM

Resolución de averías
93
La moto de agua
pierde velocidad o
potenciaPalanca del
inversorNo está colocada
completamente en la
posición de marcha
avanteEmpuje la palanca
hacia adelante hasta
que se detenga32
Modo de fun-
cionamiento
de la moto de
aguaFunción de régimen
bajo de RPM activa-
daDesactivar función de
régimen bajo de RPM
34
Cavitación Toma de admisión del
chorro obstruidaLimpiar
94
Rotor dañado o des-
gastadoHacerlo revisar en un
concesionario
Yamaha94
Alarma de re-
calentamien-
to del motorControl de reducción
del régimen del motor
activadoLimpiar la toma de
admisión del chorro y
enfriar el motor39
Alarma de
presión de
aceiteControl de reducción
del régimen del motor
activadoAñadir aceite
38
Bujía Sucia o defectuosa Hacerlo revisar en un
concesionario
Yamaha—
Gama de temperatu-
ra incorrectaHacerlo revisar en un
concesionario
Yamaha—
Distancia entre elec-
trodos incorrectaHacerlo revisar en un
concesionario
Yamaha—
Tapa de bujía No conectada o floja Hacerlo revisar en un
concesionario
Yamaha—
Cableado
eléctricoConexión suelta Hacerlo revisar en un
concesionario
Yamaha—
Combustible Sucio o contaminado Hacerlo revisar en un
concesionario
Yamaha—
Filtro de aire Obstruido Hacerlo revisar en un
concesionario
Yamaha—
Acumulación de acei-
teHacerlo revisar en un
concesionario
Yamaha— PROBLEMA POSIBLE CAUSA SOLUCIÓNPÁGINA
UF2R73S0.book Page 93 Wednesday, June 29, 2011 2:12 PM

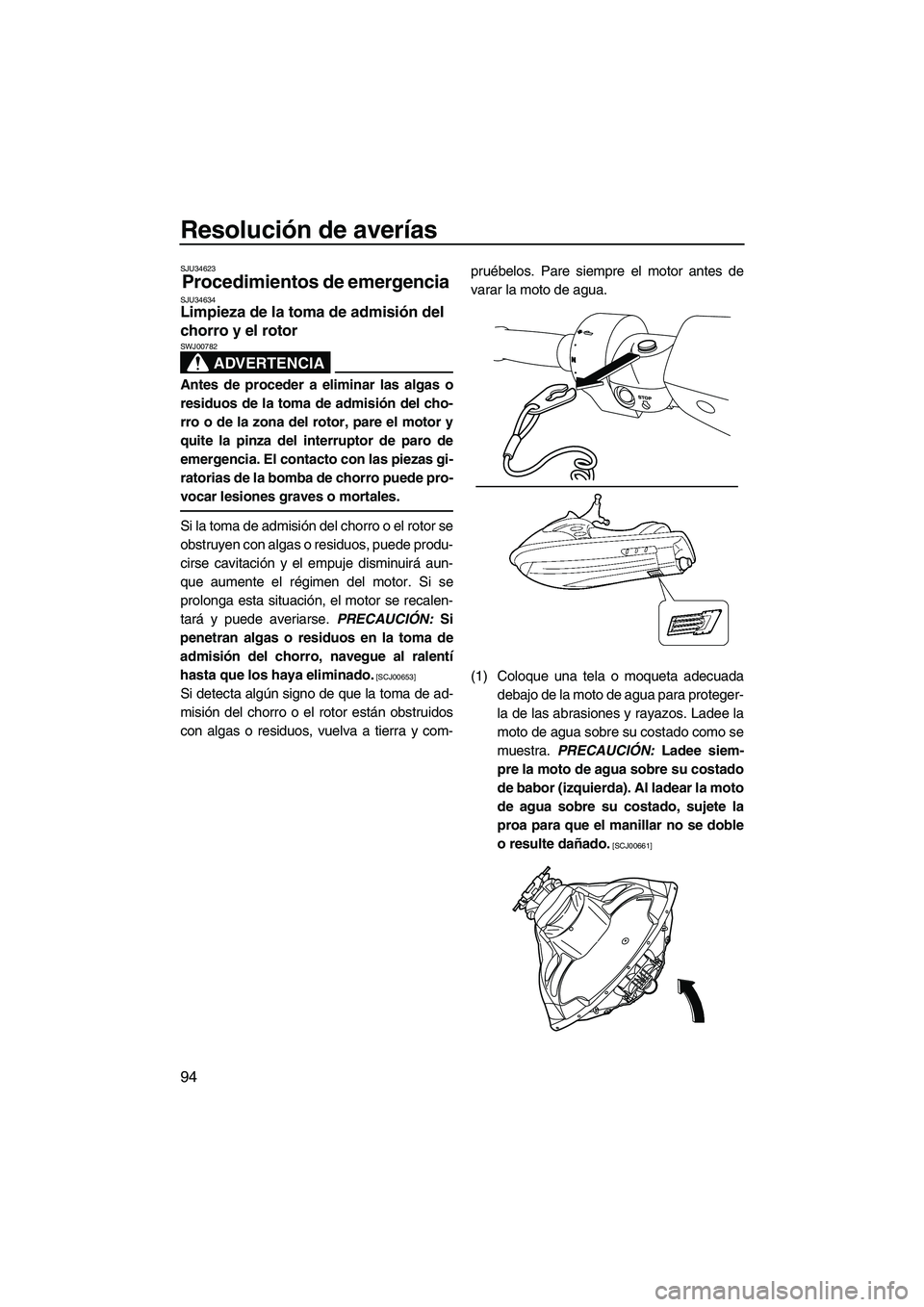

Resolución de averías
94
SJU34623
Procedimientos de emergencia SJU34634Limpieza de la toma de admisión del
chorro y el rotor
ADVERTENCIA
SWJ00782
Antes de proceder a eliminar las algas o
residuos de la toma de admisión del cho-
rro o de la zona del rotor, pare el motor y
quite la pinza del interruptor de paro de
emergencia. El contacto con las piezas gi-
ratorias de la bomba de chorro puede pro-
vocar lesiones graves o mortales.
Si la toma de admisión del chorro o el rotor se
obstruyen con algas o residuos, puede produ-
cirse cavitación y el empuje disminuirá aun-
que aumente el régimen del motor. Si se
prolonga esta situación, el motor se recalen-
tará y puede averiarse. PRECAUCIÓN: Si
penetran algas o residuos en la toma de
admisión del chorro, navegue al ralentí
hasta que los haya eliminado.
[SCJ00653]
Si detecta algún signo de que la toma de ad-
misión del chorro o el rotor están obstruidos
con algas o residuos, vuelva a tierra y com-pruébelos. Pare siempre el motor antes de
varar la moto de agua.
(1) Coloque una tela o moqueta adecuada
debajo de la moto de agua para proteger-
la de las abrasiones y rayazos. Ladee la
moto de agua sobre su costado como se
muestra. PRECAUCIÓN: Ladee siem-
pre la moto de agua sobre su costado
de babor (izquierda). Al ladear la moto
de agua sobre su costado, sujete la
proa para que el manillar no se doble
o resulte dañado.
[SCJ00661]
UF2R73S0.book Page 94 Wednesday, June 29, 2011 2:12 PM
