YAMAHA FZR SVHO 2014 Manuale de Empleo (in Spanish)

Funcionamiento

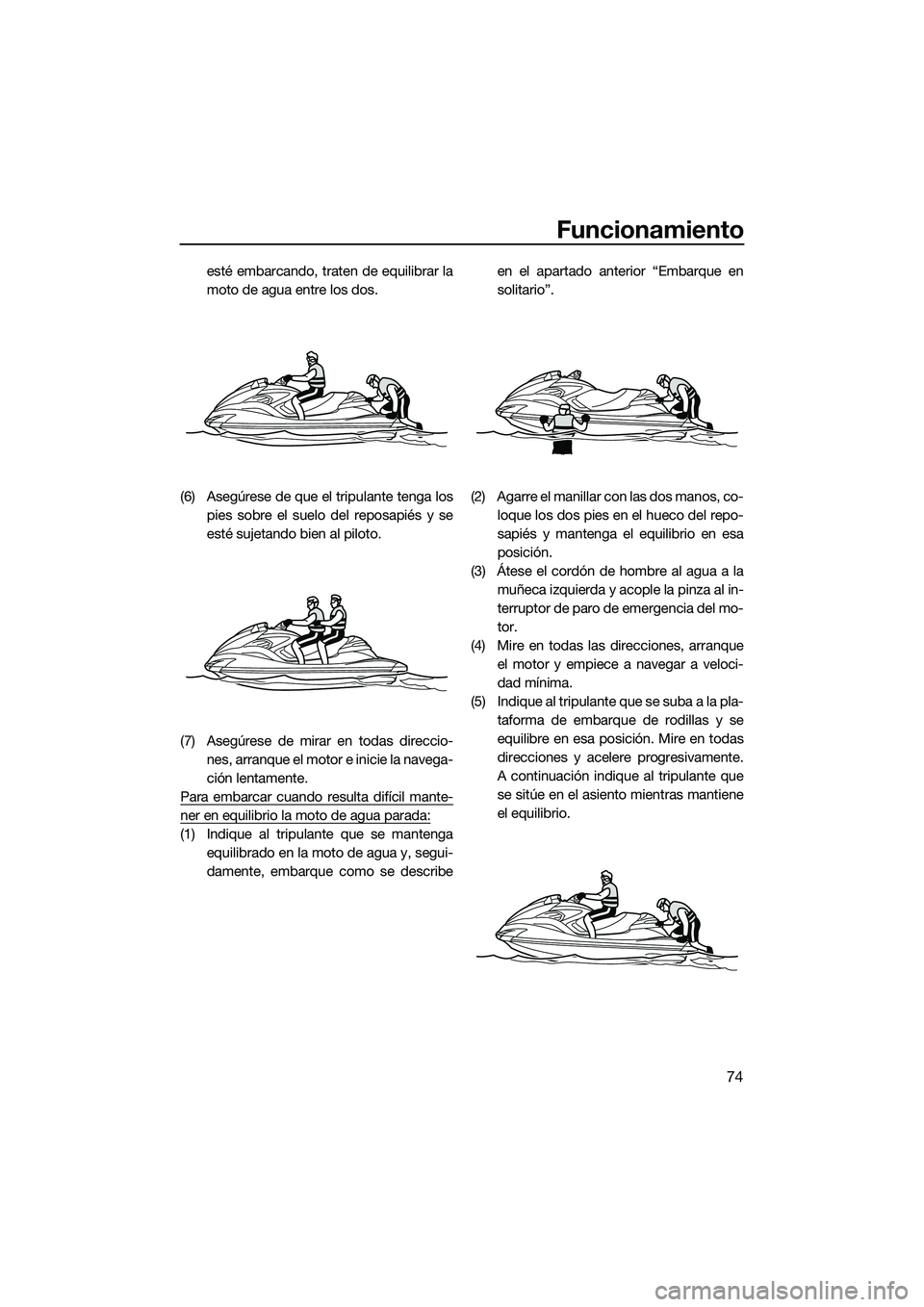

74
esté embarcando, traten de equilibrar la
moto de agua entre los dos.
(6) Asegúrese de que el tripulante tenga los pies sobre el suelo del reposapiés y se
esté sujetando bien al piloto.
(7) Asegúrese de mirar en todas direccio- nes, arranque el moto r e inicie la navega-
ción lentamente.
Para embarcar cuando resulta difícil mante-
ner en equilibrio la moto de agua parada:
(1) Indique al tripulante que se mantenga equilibrado en la moto de agua y, segui-
damente, embarque como se describe en el apartado anterior “Embarque en
solitario”.
(2) Agarre el manillar con las dos manos, co- loque los dos pies en el hueco del repo-
sapiés y mantenga el equilibrio en esa
posición.
(3) Átese el cordón de hombre al agua a la muñeca izquierda y acople la pinza al in-
terruptor de paro de emergencia del mo-
tor.
(4) Mire en todas las direcciones, arranque el motor y empiece a navegar a veloci-
dad mínima.
(5) Indique al tripulante que se suba a la pla- taforma de embarque de rodillas y se
equilibre en esa posición. Mire en todas
direcciones y acelere progresivamente.
A continuación indique al tripulante que
se sitúe en el asiento mientras mantiene
el equilibrio.
UF3L70S0.book Page 74 Thursday, November 7, 2013 9:23 AM

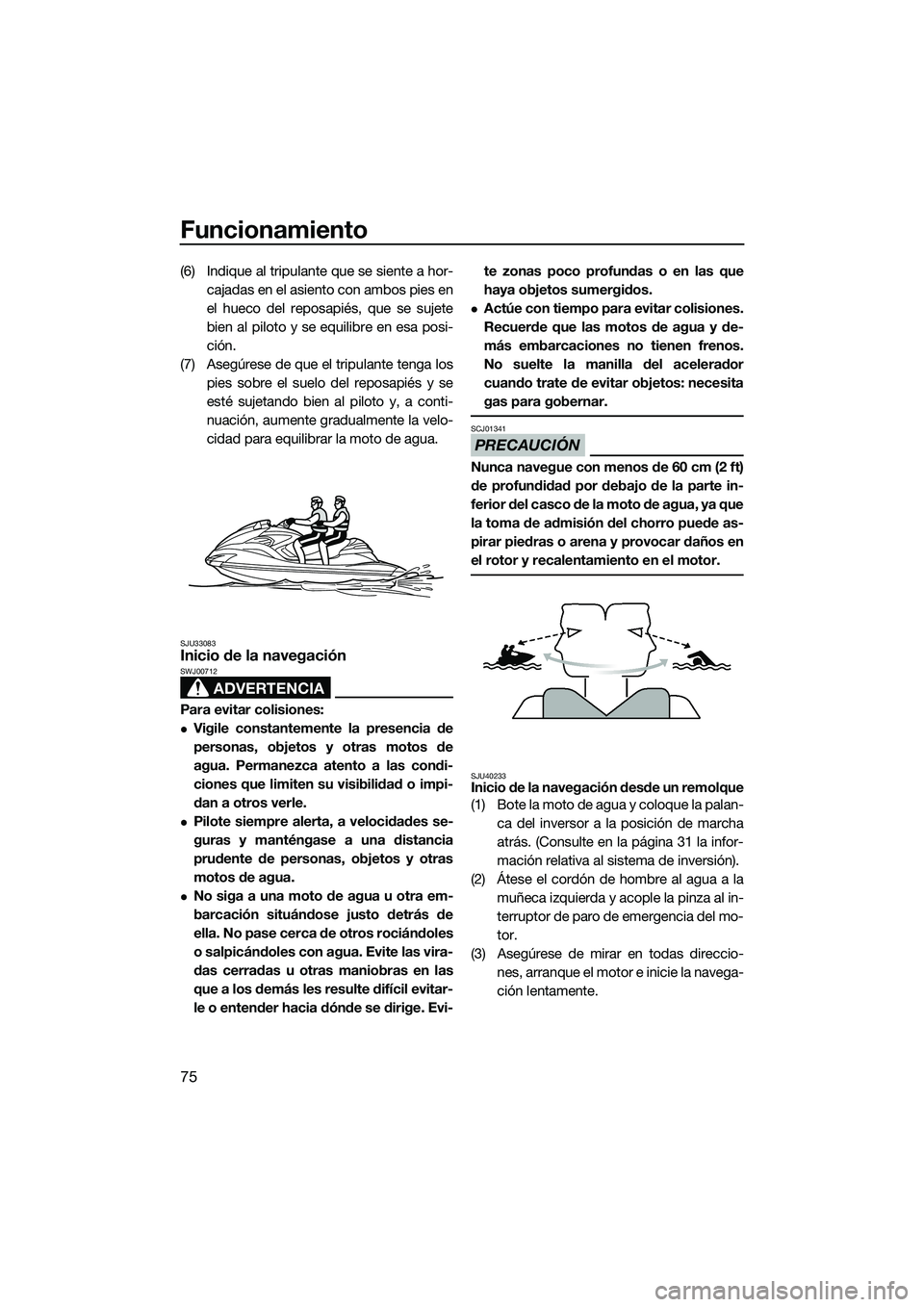

Funcionamiento
75
(6) Indique al tripulante que se siente a hor-cajadas en el asiento con ambos pies en
el hueco del reposapiés, que se sujete
bien al piloto y se equilibre en esa posi-
ción.
(7) Asegúrese de que el tripulante tenga los pies sobre el suelo del reposapiés y se
esté sujetando bien al piloto y, a conti-
nuación, aumente gradualmente la velo-
cidad para equilibrar la moto de agua.
SJU33083Inicio de la navegación
ADVERTENCIA
SWJ00712
Para evitar colisiones:
Vigile constantemente la presencia de
personas, objetos y otras motos de
agua. Permanezca atento a las condi-
ciones que limiten su visibilidad o impi-
dan a otros verle.
Pilote siempre alerta, a velocidades se-
guras y manténgase a una distancia
prudente de personas, objetos y otras
motos de agua.
No siga a una moto de agua u otra em-
barcación situándose justo detrás de
ella. No pase cerca de otros rociándoles
o salpicándoles con agua. Evite las vira-
das cerradas u otras maniobras en las
que a los demás les resulte difícil evitar-
le o entender hacia dónde se dirige. Evi- te zonas poco profundas o en las que
haya objetos sumergidos.
Actúe con tiempo para evitar colisiones.
Recuerde que las motos de agua y de-
más embarcaciones no tienen frenos.
No suelte la manilla del acelerador
cuando trate de evitar objetos: necesita
gas para gobernar.
PRECAUCIÓN
SCJ01341
Nunca navegue con menos de 60 cm (2 ft)
de profundidad por debajo de la parte in-
ferior del casco de la moto de agua, ya que
la toma de admisión del chorro puede as-
pirar piedras o arena y provocar daños en
el rotor y recalentamiento en el motor.
SJU40233Inicio de la navegación desde un remolque
(1) Bote la moto de agua y coloque la palan-
ca del inversor a la posición de marcha
atrás. (Consulte en la página 31 la infor-
mación relativa al sistema de inversión).
(2) Átese el cordón de hombre al agua a la muñeca izquierda y acople la pinza al in-
terruptor de paro de emergencia del mo-
tor.
(3) Asegúrese de mirar en todas direccio- nes, arranque el motor e inicie la navega-
ción lentamente.
UF3L70S0.book Page 75 Thursday, November 7, 2013 9:23 AM

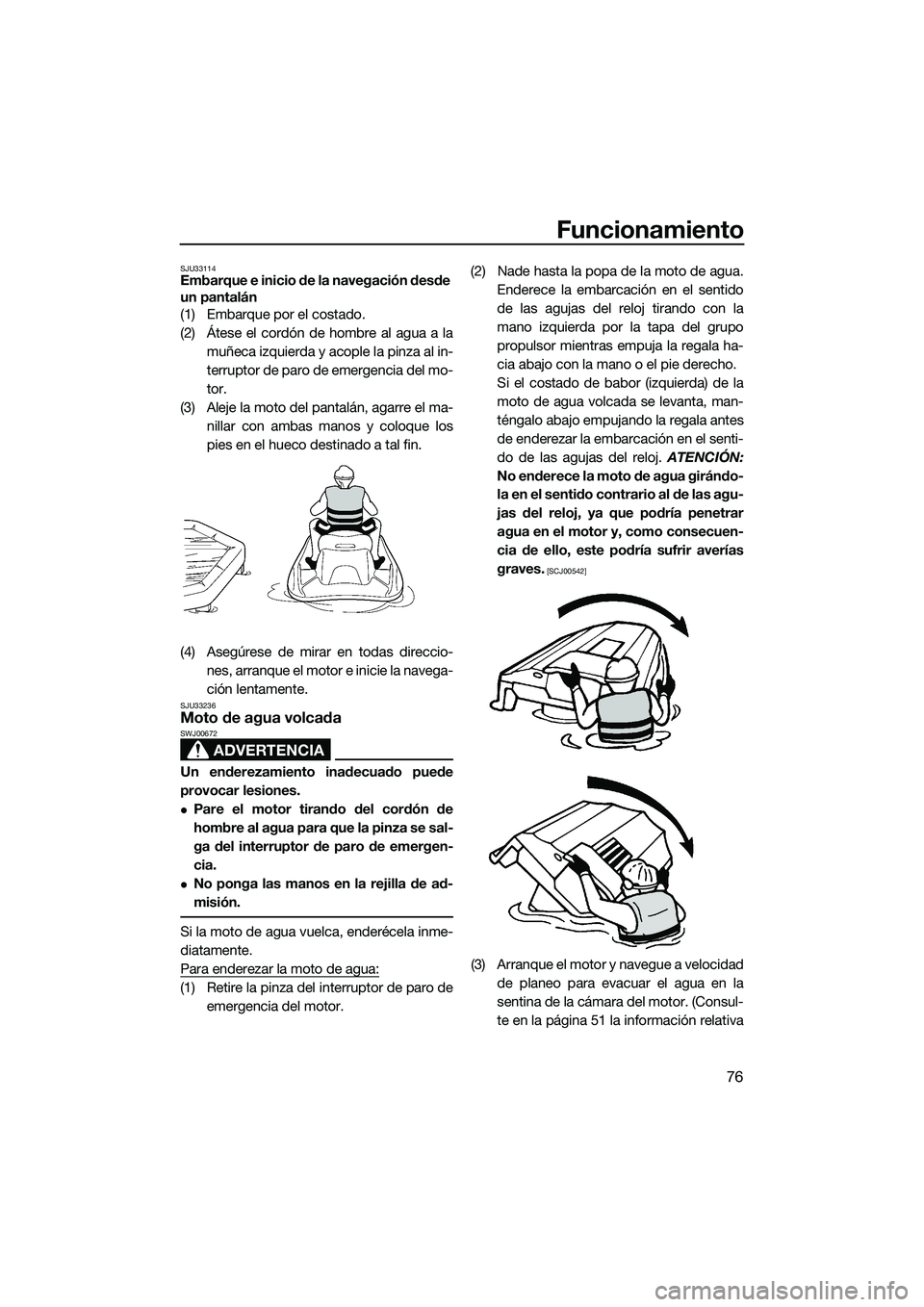

Funcionamiento
76
SJU33114Embarque e inicio de la navegación desde
un pantalán
(1) Embarque por el costado.
(2) Átese el cordón de hombre al agua a lamuñeca izquierda y acople la pinza al in-
terruptor de paro de emergencia del mo-
tor.
(3) Aleje la moto del pantalán, agarre el ma- nillar con ambas manos y coloque los
pies en el hueco destinado a tal fin.
(4) Asegúrese de mirar en todas direccio- nes, arranque el moto r e inicie la navega-
ción lentamente.
SJU33236Moto de agua volcada
ADVERTENCIA
SWJ00672
Un enderezamiento inadecuado puede
provocar lesiones.
Pare el motor tirando del cordón de
hombre al agua para que la pinza se sal-
ga del interruptor de paro de emergen-
cia.
No ponga las manos en la rejilla de ad-
misión.
Si la moto de agua vuelca, enderécela inme-
diatamente.
Para enderezar la moto de agua:
(1) Retire la pinza del interruptor de paro de emergencia del motor. (2) Nade hasta la popa de la moto de agua.
Enderece la embarcación en el sentido
de las agujas del reloj tirando con la
mano izquierda por la tapa del grupo
propulsor mientras empuja la regala ha-
cia abajo con la mano o el pie derecho.
Si el costado de babor (izquierda) de la
moto de agua volcada se levanta, man-
téngalo abajo empujando la regala antes
de enderezar la embarcación en el senti-
do de las agujas del reloj. ATENCIÓN:
No enderece la moto de agua girándo-
la en el sentido contrario al de las agu-
jas del reloj, ya que podría penetrar
agua en el motor y, como consecuen-
cia de ello, este podría sufrir averías
graves.
[SCJ00542]
(3) Arranque el motor y navegue a velocidad de planeo para evacuar el agua en la
sentina de la cámara del motor. (Consul-
te en la página 51 la información relativa
UF3L70S0.book Page 76 Thursday, November 7, 2013 9:23 AM

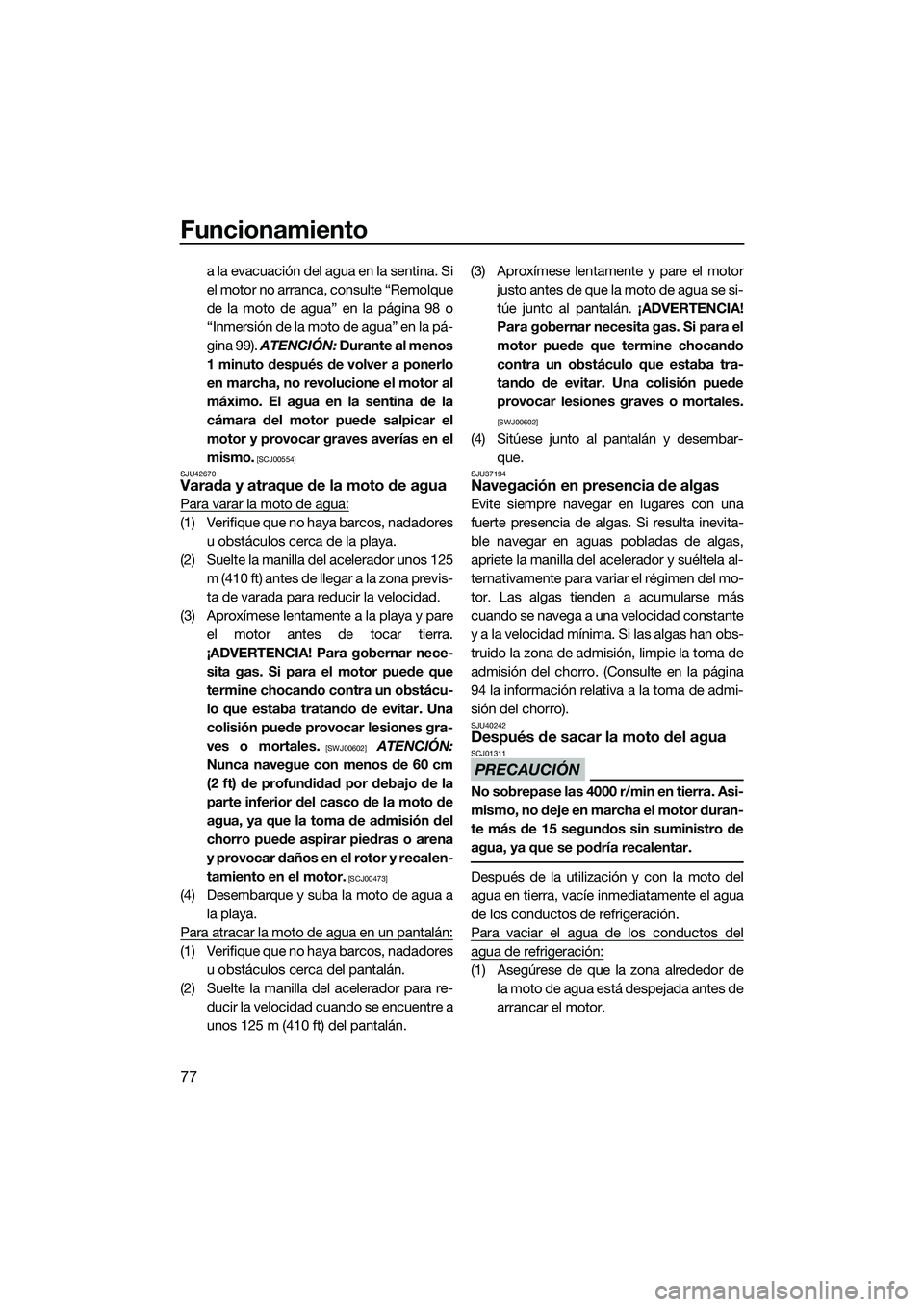

Funcionamiento
77
a la evacuación del agua en la sentina. Si
el motor no arranca, consulte “Remolque
de la moto de agua” en la página 98 o
“Inm ersión de la moto de agua” en la pá-
gina 99). ATENCIÓN: Durante al menos
1 minuto después de volver a ponerlo
en marcha, no revolucione el motor al
máximo. El agua en la sentina de la
cámara del motor puede salpicar el
motor y provocar graves averías en el
mismo.
[SCJ00554]
SJU42670
Varada y atraque de la moto de agua
Para varar la moto de agua:
(1) Verifique que no haya barcos, nadadores u obstáculos cerca de la playa.
(2) Suelte la manilla del acelerador unos 125 m (410 ft) antes de llegar a la zona previs-
ta de varada para reducir la velocidad.
(3) Aproxímese lentamente a la playa y pare el motor antes de tocar tierra.
¡ADVERTENCIA! Para gobernar nece- sita gas. Si para el motor puede que
termine chocando contra un obstácu-
lo que estaba tratando de evitar. Una
colisión puede provocar lesiones gra-
ves o mortales.
[SWJ00602] ATENCIÓN:
Nunca navegue con menos de 60 cm
(2 ft) de profundidad por debajo de la
parte inferior del casco de la moto de
agua, ya que la toma de admisión del
chorro puede aspirar piedras o arena
y provocar daños en el rotor y recalen-
tamiento en el motor.
[SCJ00473]
(4) Desembarque y suba la moto de agua a la playa.
Para atracar la moto de agua en un pantalán:
(1) Verifique que no haya barcos, nadadores u obstáculos cerca del pantalán.
(2) Suelte la manilla del acelerador para re- ducir la velocidad cuando se encuentre a
unos 125 m (410 ft) del pantalán. (3) Aproxímese lentamente y pare el motor
justo antes de que la moto de agua se si-
túe junto al pantalán. ¡ADVERTENCIA!
Para gobernar necesita gas. Si para el
motor puede que termine chocando
contra un obstáculo que estaba tra-
tando de evitar. Una colisión puede
provocar lesiones graves o mortales.
[SWJ00602]
(4) Sitúese junto al pantalán y desembar- que.
SJU37194Navegación en presencia de algas
Evite siempre navegar en lugares con una
fuerte presencia de algas. Si resulta inevita-
ble navegar en aguas pobladas de algas,
apriete la manilla del acelerador y suéltela al-
ternativamente para variar el régimen del mo-
tor. Las algas tienden a acumularse más
cuando se navega a una velocidad constante
y a la velocidad mínima. Si las algas han obs-
truido la zona de admisión, limpie la toma de
admisión del chorro. (Consulte en la página
94 la información relativa a la toma de admi-
sión del chorro).
SJU40242Después de sacar la moto del agua
PRECAUCIÓN
SCJ01311
No sobrepase las 4000 r/min en tierra. Asi-
mismo, no deje en marcha el motor duran-
te más de 15 segundos sin suministro de
agua, ya que se podría recalentar.
Después de la utilización y con la moto del
agua en tierra, vacíe inmediatamente el agua
de los conductos de refrigeración.
Para vaciar el agua de los conductos del
agua de refrigeración:
(1) Asegúrese de que la zona alrededor dela moto de agua está despejada antes de
arrancar el motor.
UF3L70S0.book Page 77 Thursday, November 7, 2013 9:23 AM

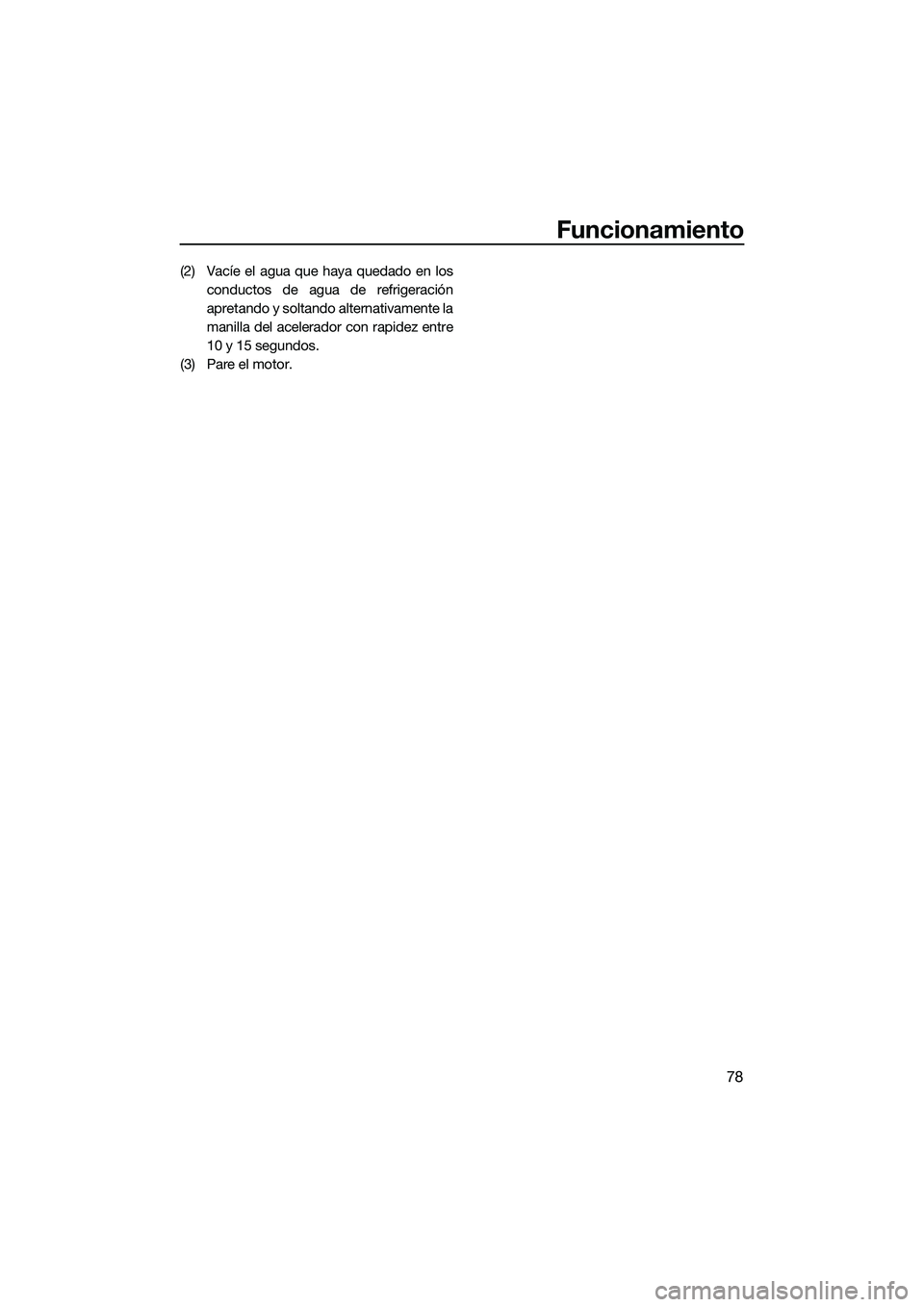

Funcionamiento
78
(2) Vacíe el agua que haya quedado en losconductos de agua de refrigeración
apretando y soltando alternativamente la
manilla del acelerador con rapidez entre
10 y 15 segundos.
(3) Pare el motor.
UF3L70S0.book Page 78 Thursday, November 7, 2013 9:23 AM

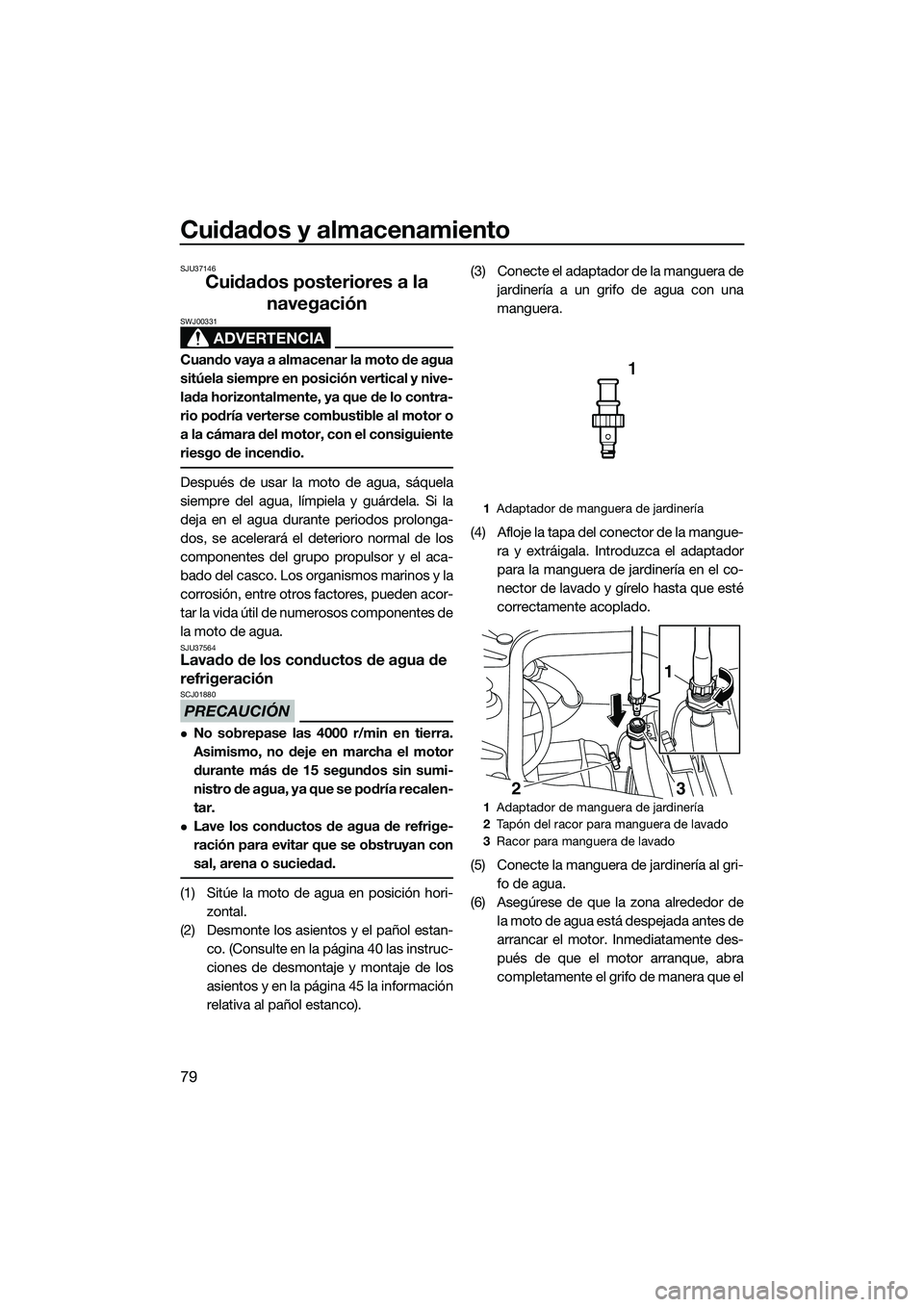

Cuidados y almacenamiento
79
SJU37146
Cuidados posteriores a la navegación
ADVERTENCIA
SWJ00331
Cuando vaya a almacenar la moto de agua
sitúela siempre en posición vertical y nive-
lada horizontalmente, ya que de lo contra-
rio podría verterse combustible al motor o
a la cámara del motor, con el consiguiente
riesgo de incendio.
Después de usar la moto de agua, sáquela
siempre del agua, límpiela y guárdela. Si la
deja en el agua durante periodos prolonga-
dos, se acelerará el deterioro normal de los
componentes del grupo propulsor y el aca-
bado del casco. Los organismos marinos y la
corrosión, entre otros factores, pueden acor-
tar la vida útil de numerosos componentes de
la moto de agua.
SJU37564Lavado de los conductos de agua de
refrigeración
PRECAUCIÓN
SCJ01880
No sobrepase las 4000 r/min en tierra.
Asimismo, no deje en marcha el motor
durante más de 15 segundos sin sumi-
nistro de agua, ya que se podría recalen-
tar.
Lave los conductos de agua de refrige-
ración para evitar que se obstruyan con
sal, arena o suciedad.
(1) Sitúe la moto de agua en posición hori-
zontal.
(2) Desmonte los asientos y el pañol estan- co. (Consulte en la página 40 las instruc-
ciones de desmontaje y montaje de los
asientos y en la página 45 la información
relativa al pañol estanco). (3) Conecte el adaptador de la manguera de
jardinería a un grifo de agua con una
manguera.
(4) Afloje la tapa del conector de la mangue- ra y extráigala. Introduzca el adaptador
para la manguera de jardinería en el co-
nector de lavado y gírelo hasta que esté
correctamente acoplado.
(5) Conecte la manguera de jardinería al gri-
fo de agua.
(6) Asegúrese de que la zona alrededor de la moto de agua está despejada antes de
arrancar el motor. Inmediatamente des-
pués de que el motor arranque, abra
completamente el grifo de manera que el
1Adaptador de manguera de jardinería
1 Adaptador de manguera de jardinería
2 Tapón del racor para manguera de lavado
3 Racor para manguera de lavado
23 1
UF3L70S0.book Page 79 Thursday, November 7, 2013 9:23 AM

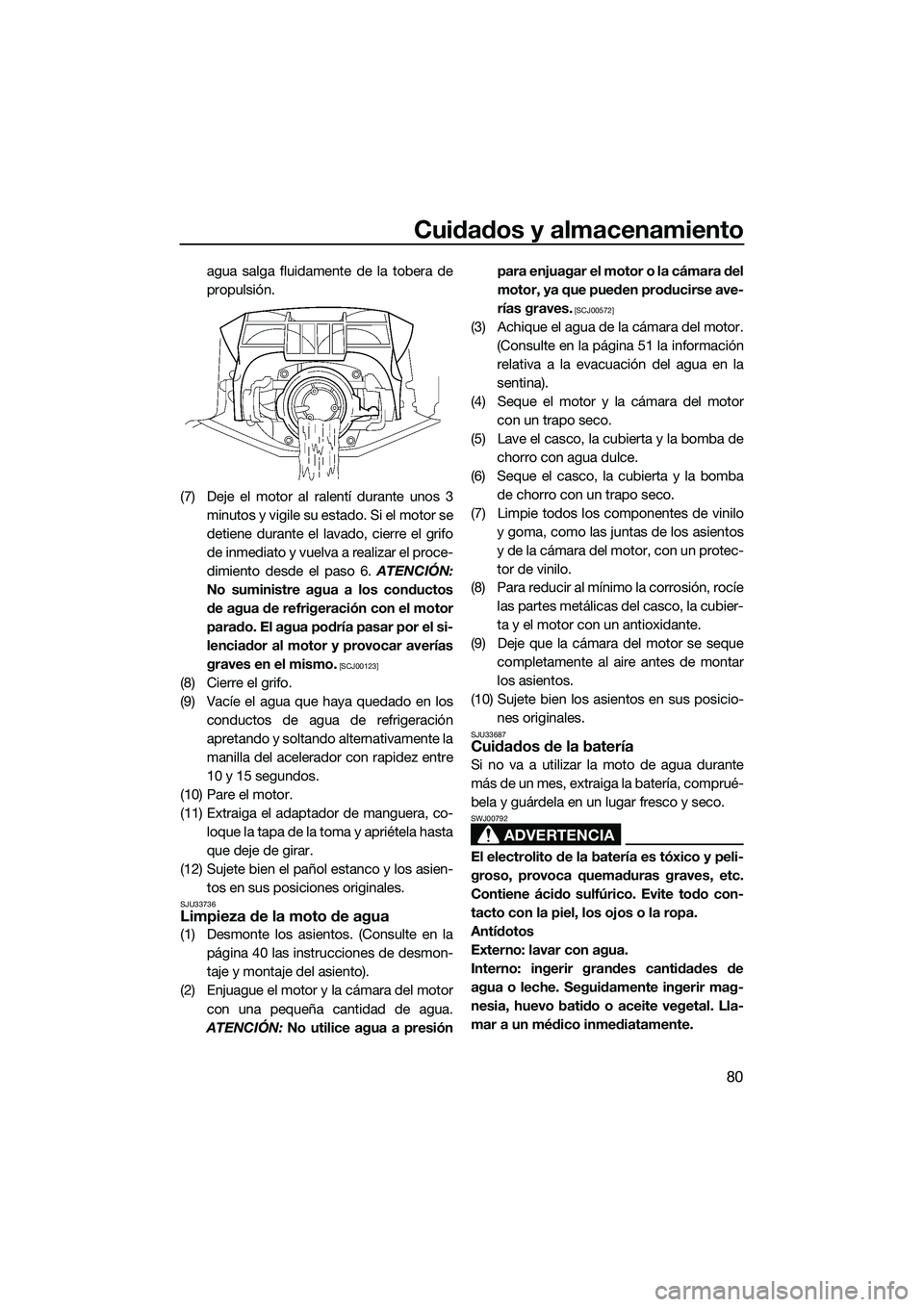

Cuidados y almacenamiento
80
agua salga fluidamente de la tobera de
propulsión.
(7) Deje el motor al ralentí durante unos 3 minutos y vigile su estado. Si el motor se
detiene durante el lavado, cierre el grifo
de inmediato y vuelva a realizar el proce-
dimiento desde el paso 6. ATENCIÓN:
No suministre agua a los conductos
de agua de refrigeración con el motor
parado. El agua podría pasar por el si-
lenciador al motor y provocar averías
graves en el mismo.
[SCJ00123]
(8) Cierre el grifo.
(9) Vacíe el agua que haya quedado en losconductos de agua de refrigeración
apretando y soltando alternativamente la
manilla del acelerador con rapidez entre
10 y 15 segundos.
(10) Pare el motor.
(11) Extraiga el adaptador de manguera, co- loque la tapa de la toma y apriétela hasta
que deje de girar.
(12) Sujete bien el pañol estanco y los asien- tos en sus posiciones originales.
SJU33736Limpieza de la moto de agua
(1) Desmonte los asientos. (Consulte en lapágina 40 las instrucciones de desmon-
taje y montaje del asiento).
(2) Enjuague el motor y la cámara del motor
con una pequeña cantidad de agua.
ATENCIÓN: No utilice agua a presión para enjuagar el motor o la cámara del
motor, ya que pued
en producirse ave-
rías graves.
[SCJ00572]
(3) Achique el agua de la cámara del motor. (Consulte en la página 51 la información
relativa a la evacuación del agua en la
sentina).
(4) Seque el motor y la cámara del motor con un trapo seco.
(5) Lave el casco, la cubierta y la bomba de chorro con agua dulce.
(6) Seque el casco, la cubierta y la bomba de chorro con un trapo seco.
(7) Limpie todos los componentes de vinilo y goma, como las juntas de los asientos
y de la cámara del motor, con un protec-
tor de vinilo.
(8) Para reducir al mínimo la corrosión, rocíe las partes metálicas del casco, la cubier-
ta y el motor con un antioxidante.
(9) Deje que la cámara del motor se seque completamente al aire antes de montar
los asientos.
(10) Sujete bien los asientos en sus posicio- nes originales.
SJU33687Cuidados de la batería
Si no va a utilizar la moto de agua durante
más de un mes, extraiga la batería, comprué-
bela y guárdela en un lugar fresco y seco.
ADVERTENCIA
SWJ00792
El electrolito de la batería es tóxico y peli-
groso, provoca quemaduras graves, etc.
Contiene ácido sulfúrico. Evite todo con-
tacto con la piel, los ojos o la ropa.
Antídotos
Externo: lavar con agua.
Interno: ingerir grandes cantidades de
agua o leche. Seguidamente ingerir mag-
nesia, huevo batido o aceite vegetal. Lla-
mar a un médico inmediatamente.
UF3L70S0.book Page 80 Thursday, November 7, 2013 9:23 AM

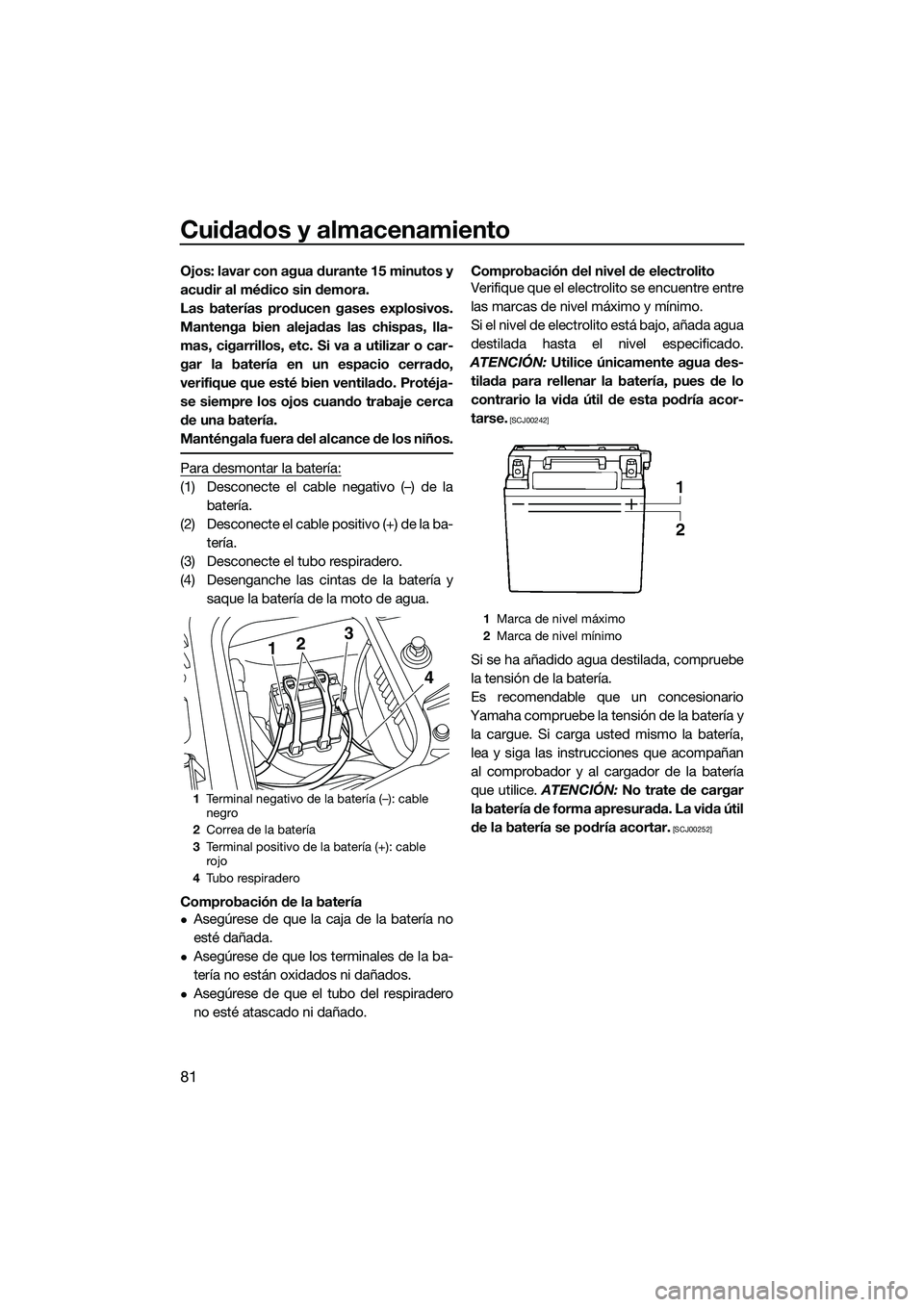

Cuidados y almacenamiento
81
Ojos: lavar con agua durante 15 minutos y
acudir al médico sin demora.
Las baterías producen gases explosivos.
Mantenga bien alejadas las chispas, lla-
mas, cigarrillos, etc. Si va a utilizar o car-
gar la batería en un espacio cerrado,
verifique que esté bien ventilado. Protéja-
se siempre los ojos cuando trabaje cerca
de una batería.
Manténgala fuera del alcance de los niños.
Para desmontar la batería:
(1) Desconecte el cable negativo (–) de labatería.
(2) Desconecte el cable positivo (+) de la ba- tería.
(3) Desconecte el tubo respiradero.
(4) Desenganche las cintas de la batería y saque la batería de la moto de agua.
Comprobación de la batería
Asegúrese de que la caja de la batería no
esté dañada.
Asegúrese de que los terminales de la ba-
tería no están oxidados ni dañados.
Asegúrese de que el tubo del respiradero
no esté atascado ni dañado. Comprobación del nivel de electrolito
Verifique que el electrolito se encuentre entre
las marcas de nivel máximo y mínimo.
Si el nivel de electrolito está bajo, añada agua
destilada hasta el nivel especificado.
ATENCIÓN: Utilice únicamente agua des-
tilada para rellenar la batería, pues de lo
contrario la vida útil de esta podría acor-
tarse.
[SCJ00242]
Si se ha añadido agua destilada, compruebe
la tensión de la batería.
Es recomendable que un concesionario
Yamaha compruebe la tensión de la batería y la cargue. Si carga usted mismo la batería,
lea y siga las instrucciones que acompañan
al comprobador y al cargador de la batería
que utilice. ATENCIÓN: No trate de cargar
la batería de forma apresurada. La vida útil
de la batería se podría acortar.
[SCJ00252]
1 Terminal negativo de la batería (–): cable
negro
2 Correa de la batería
3 Terminal positivo de la batería (+): cable
rojo
4 Tubo respiradero
132
4
1Marca de nivel máximo
2 Marca de nivel mínimo
UF3L70S0.book Page 81 Thursday, November 7, 2013 9:23 AM

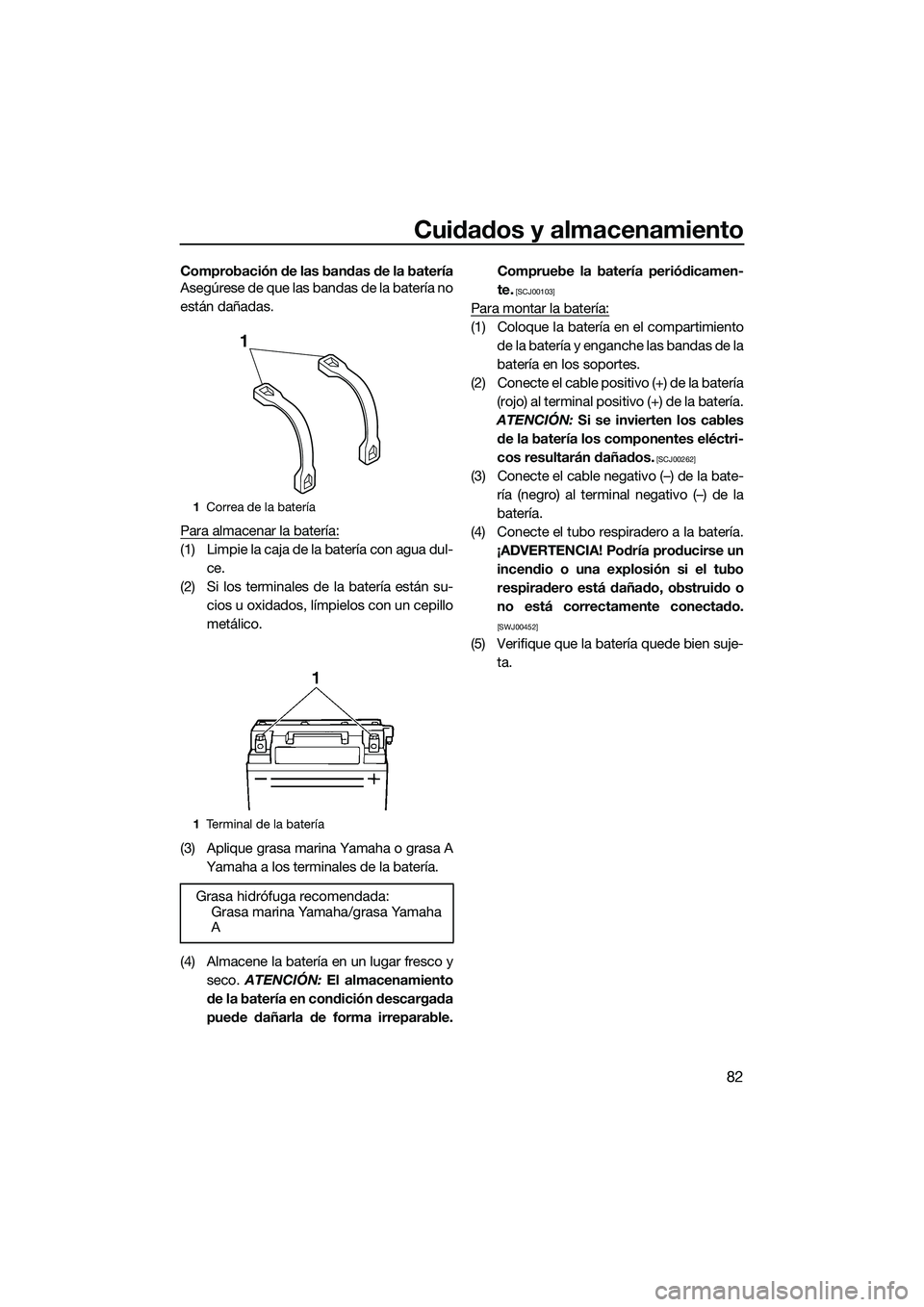

Cuidados y almacenamiento
82
Comprobación de las bandas de la batería
Asegúrese de que las bandas de la batería no
están dañadas.
Para almacenar la batería:
(1) Limpie la caja de la batería con agua dul-ce.
(2) Si los terminales de la batería están su- cios u oxidados, límpielos con un cepillo
metálico.
(3) Aplique grasa marina Yamaha o grasa A Yamaha a los termina les de la batería.
(4) Almacene la batería en un lugar fresco y seco. ATENCIÓN: El almacenamiento
de la batería en condición descargada
puede dañarla de forma irreparable. Compruebe la batería periódicamen-
te.
[SCJ00103]
Para montar la batería:
(1) Coloque la batería en el compartimiento
de la batería y enganche las bandas de la
batería en los soportes.
(2) Conecte el cable positivo (+) de la batería (rojo) al terminal positivo (+) de la batería.
ATENCIÓN: Si se invierten los cables
de la batería los componentes eléctri-
cos resultarán dañados.
[SCJ00262]
(3) Conecte el cable negativo (–) de la bate- ría (negro) al terminal negativo (–) de la
batería.
(4) Conecte el tubo respiradero a la batería. ¡ADVERTENCIA! Podría producirse unincendio o una explosión si el tubo
respiradero está dañado, obstruido o
no está correctamente conectado.
[SWJ00452]
(5) Verifique que la batería quede bien suje- ta.
1Correa de la batería
1 Terminal de la batería
Grasa hidrófuga recomendada:
Grasa marina Yamaha/grasa Yamaha
A
1
UF3L70S0.book Page 82 Thursday, November 7, 2013 9:23 AM

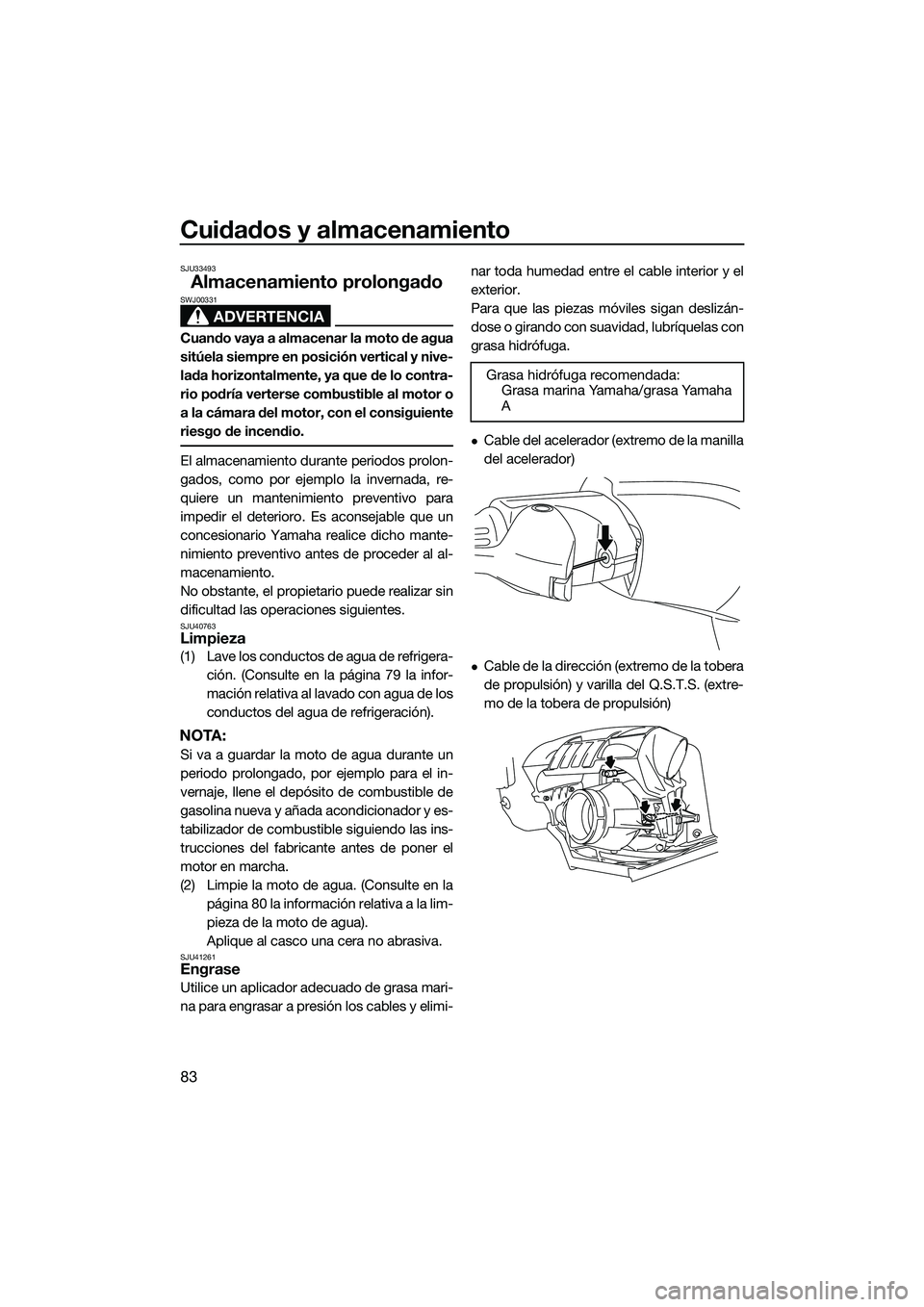

Cuidados y almacenamiento
83
SJU33493
Almacenamiento prolongado
ADVERTENCIA
SWJ00331
Cuando vaya a almacenar la moto de agua
sitúela siempre en posición vertical y nive-
lada horizontalmente, ya que de lo contra-
rio podría verterse combustible al motor o
a la cámara del motor, con el consiguiente
riesgo de incendio.
El almacenamiento durante periodos prolon-
gados, como por ejemplo la invernada, re-
quiere un mantenimiento preventivo para
impedir el deterioro. Es aconsejable que un
concesionario Yamaha realice dicho mante-
nimiento preventivo antes de proceder al al-
macenamiento.
No obstante, el propietario puede realizar sin
dificultad las operaciones siguientes.
SJU40763Limpieza
(1) Lave los conductos de agua de refrigera-ción. (Consulte en la página 79 la infor-
m ac i ó n r e la t i va al l a va do co n a g u a de l o s
conductos del agua de refrigeración).
NOTA:
Si va a guardar la moto de agua durante un
periodo prolongado, por ejemplo para el in-
vernaje, llene el depósito de combustible de
gasolina nueva y añada acondicionador y es-
tabilizador de combustible siguiendo las ins-
trucciones del fabricante antes de poner el
motor en marcha.
(2) Limpie la moto de agua. (Consulte en lapágina 80 la información relativa a la lim-
pieza de la moto de agua).
Aplique al casco una cera no abrasiva.
SJU41261Engrase
Utilice un aplicador adecuado de grasa mari-
na para engrasar a presión los cables y elimi- nar toda humedad entre el cable interior y el
exterior.
Para que las piezas móviles sigan deslizán-
dose o girando con suavidad, lubríquelas con
grasa hidrófuga.
Cable del acelerador (extremo de la manilla
del acelerador)
Cable de la dirección (extremo de la tobera
de propulsión) y varilla del Q.S.T.S. (extre-
mo de la tobera de propulsión)
Grasa hidrófuga recomendada:
Grasa marina Yamaha/grasa Yamaha
A
UF3L70S0.book Page 83 Thursday, November 7, 2013 9:23 AM
